Конвекторы встраиваемые в пол: Внутрипольные конвекторы встраиваемые в пол — купить в интернет магазине ТеплоСтиль 8 495 783 26 77

Конвекторы, встраиваемые в пол: электрические, водяные, установка

Сегодня, благодаря новым технологиям и моде на стильные решения в интерьере, внутрипольные конвекторы отопления приходят на смену стальному радиатору под окном. Нельзя сказать, что конвекторы, встраиваемые в пол — это что-то весьма новое и абсолютно не известное рядовому пользователю. По сути, это такие же батареи центрального отопления с дополнениями, только искусно спрятанные дизайнерами, для создания в доме современного креативного дизайна и особого уюта.

Сфера применения

Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер. Согласитесь, трудно представить себе вид помещения со стеклянными стенами и одиноко торчащими радиаторами вдоль анфилады окон.

Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.

Поместив конвектор перед входной дверью, вы создаете искусственную тепловую преграду для 90% холодного воздуха, проникающего снаружи.

Итак, напольный или внутрипольный вариант конвекторов применяется:

• в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
• вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
• в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.

Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.

Принцип работы

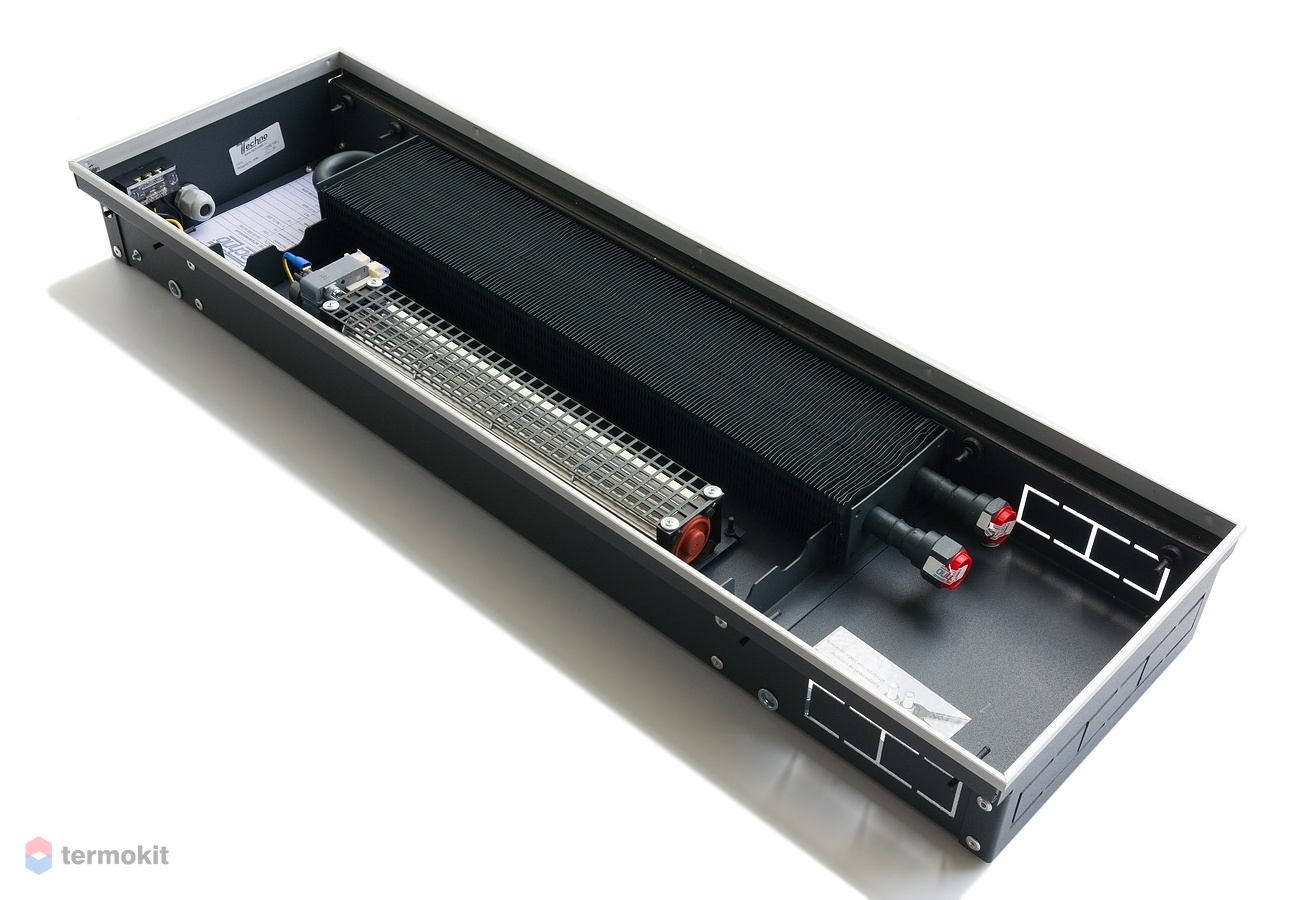

Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.

Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода. Тепло от нее распределяется на пластины, которые нагревают циркулирующий воздух. Устройства бывают как с вентилятором, так и без него. Эффективность первых значительно выше.

Устройство снабжается встроенным регулятором температуры механического или электронного типа для установки заданного температурного режима.

Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол
   , такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка. Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха.

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Все аналоги систем fan coil оснащены вентиляторами, чтобы обеспечивать принудительную циркуляцию воздушных потоков.

Плюсы и минусы использования

Внутрипольный конвектор электрического типа или водяного отопления работает намного лучше

О ремонте я уже не буду говорить — обслуживание конвектора во много раз дешевле самой простой системы теплого пола, да и встраивание его не занимает много усилий. Подобрать конвектор так же просто, как и обычный обогреватель, а вот выбрать теплый пол для вашей квартиры – довольно трудоемкий процесс.

К минусам конвекторного обогрева помещения относятся:

• во время перемещения воздушного потока вся пыль в помещении оседает на декоративных решетках;
• помещения с высотой потолков выше 3 метров не будут рационально обогреваться.

Встраиваемые конвекторы относятся к дорогим видам отопления, но они позволяют экономить на оплате коммунальных услуг, если правильно рассчитать их мощность.

Выбираем конвектор

Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.

Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.

Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.

Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.

Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей. Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.

Рекомендации по выбору внутрипольных конвекторов

При выборе внутрипольного конвектора обратите внимание на следующие важные моменты:

• Как правило, производители встраиваемых в пол конвекторов используют трубку диаметром 16 мм. Но есть такие производители, которые ставят в свои приборы трубку диаметром 12 и даже 9 мм. Это приводит к повышенному гидросопротивлению, поэтому приборы с трубками такого маленького диаметра нужно устанавливать в многоквартирных домах с дополнительным насосом. А лучше вообще не устанавливать, т. к. при повышенном гидросопротивлении прибор не будет выдавать заявленную мощность. Поэтому при покупке встраиваемого в пол конвектора узнайте у продавца, какой диаметр трубки используется в приборе — либо замерьте сами.

• Когда говорят, что все комплектующие — из Европы, не верьте на слово, а попросите паспорт или иной документ, чтобы убедиться, что конвектор действительно изготовлен из качественных материалов.
• В основном производители внутрипольных конвекторов закрепляют пластины вокруг трубы методом дорнования (пластины насаживаются на трубку, далее внутрь трубки вставляется специальный шарик на стержне, который расширяет внутренний диаметр трубки на десятые доли миллиметра, создавая плотное прилегание пластины к трубке). Но, опять же, есть и такие, которые просто насаживают пластины на трубку и дальше покрывают весь тепловой пакет слоем краски. Получается, что краска выполняет роль клея. Таким образом, через пару лет пользователь столкнется с тем, что пластины потеряют контакт с трубкой, и прибор перестанет выдавать заявленную мощность.
• При покупке внутрипольного конвектора узнайте у продавца, каким способом производитель крепит пластины к трубке. Либо сами попытайтесь расшатать одну из пластин. Если она начинает шататься – значит, держится только на краске или бесцветном лаке. Если же сдвинуть пластину проблематично — нужно значительное усилие, — значит, производитель использует метод дорнования. Проверять пластины лучше на выставочном приборе, а не на том, который вам уже продали.
• Разные производители измеряют мощность своих приборов в разных лабораториях. Более того, методика измерения мощности в российских лабораториях и в европейских различна. Один и тот же прибор отопления, измеренный у нас в РФ и в Европе, даст разные значения мощности. Поэтому прежде, чем принять решение о покупке, спросите у продавца, кто мерил заявленную мощность. Желательно посмотреть на протокол испытаний. Если мощность мерили в Европе, смело вычитайте 20-30% от этого значения. А лучше всего — рассматривайте только те приборы, чья мощность была измерена в НИИ Сантехники г. Москва.
• Сравнивая встраиваемые в пол конвекторы по цене, внимательно посмотрите на комплектацию прибора. Многие европейские производители указывают цену на конвектор без решетки, а решетка идет как отдельная опция. Российские же производители, в основном, ставят цену уже на внутрипольный конвектор в полной комплектации.
• Встраиваемые в пол конвекторы имеют маленькую мощность на погонном метре. Четырехметровый конвектор может выдавать столько же мощности, сколько метровый радиатор. Если этой мощности недостаточно, посмотрите на приборы со встроенным вентилятором. Наличие вентилятора увеличивает мощность прибора в разы. Но есть нюансы:


1. Подбирайте мощность, исходя из минимальной или средней скорости вращения вентилятора.

2. Имейте ввиду, что сам по себе внутрипольник с вентилятором Вам будет бесполезен без блока управления (блок управления по сути — терморегулятор плюс регулятор скорости). Кому интересно постоянно ходить и втыкать-вытыкать шнур из розетки? Поэтому, изучая цены, сравнивайте цены за комплект: сам внутрипольник + блок управления.

Внутрипольный конвектор должен иметь длину, приблизительно равную длине оконного проема, так как одна из его функций – отсекать холодный воздух, идущий от окна, и препятствовать запотеванию стекла. Мощность встроенного в пол конвектора подбирается таким образом: 1кВт достаточен для обогрева помещения примерно 8-10кв.м. На увеличение мощности работает длина, ширина и высота прибора. Если внутрипольный конвектор с естественной конвекцией (то есть без вентилятора) нужного вам размера имеет недостаточную мощность, значит, стоит остановить свой выбор на конвекторе с принудительной конвекцией (с вентилятором).

Следует обратить внимание на то, какое подключение вам требуется – концевое или проходное. Концевое – когда трубы заходят в прибор отопления с одной стороны. Проходное – когда трубы проходят прибор насквозь. Данный вид подключения применяется в тех случаях, когда в помещении установлено несколько внутрипольников. Но и в таком случае оди АО «Фирма Изотерм»  — крупнейший российский производитель медно-алюминиевых конвекторов  для систем автономного и центрального водяного отопления — предлагает широкий ассортимент конвекторов настенного и напольного монтажа, встраиваемых в пол конвекторов, дизайн-конвекторов, а также модели для помещений специального типа и назначения: фасадные конвекторы, плинтусные конвекторы, конвектор-скамья и др.

Конвекторы, встраиваемые в пол (внутрипольные): типы, виды, выбор, установка

Одна из последних тенденций в строительстве — панорамное остекление. Очень привлекательное решение, которое нравится многим. Но для отопления таких помещений использовать стандартные отопительные приборы не получается: они портят всю картину. Даже самые привлекательные из них. Специально для таких случаев и были разработаны модели скрытой установки: встраиваемые конвекторы. Чаще всего их монтируют в пол, и называют еще «внутрипольные». Редко встраивают в подоконник, чаще, в подоконник низкий.

Конвекторы были выбраны не случайно. Радиаторы, встроенные в пол, очень неэффективны. Они в большей степени греют помещение за счет теплового излучения, направленного в разные стороны. Внутрипольный прибор с трех сторон закрыт. Получается, что больше греется пол, а не воздух. Одной четвертой мощности, направленной вверх, (пусть даже чуть больше за счет отражения) явно недостаточно. Конвекторы же при любом расположении большую часть тепла выдают наверх. В стороны уходит лишь малая доля, которая становится еще меньше за счет использования изоляционных материалов: корпус при установке изолируют.

Строение, типы и особенности

Конструкция встраиваемых конвекторов проста: это корпус-короб из металла, в котором находится нагревательный элемент. Для повышения теплоотдачи на нагревателе закрепляют большое количество конвективных ребер. Сверху конструкция закрывается решеткой, которая находится на одном уровне с полом.

В некоторых моделях для увеличения тепловой мощности ставят вентиляторы. Так скорость нагрева воздуха (при тех же габаритах и мощностях) увеличивается на 70-90%. Но с установкой вентиляторов появляется одна проблема: они шумят. Потому в конструкции для снижения шумов должны быть предусмотрены вставки и пористой резины, которые будут гасить вибрации. Установки могут работать и при выключенном вентиляторе: тогда процессы происходят за счет естественной конвекции. Такая функция нужна, если нет необходимости в большой мощности.

Для регулировки температуры применяют электронные или электромеханические регуляторы. Они находятся внутри корпуса, также как и датчики температуры. Тот же блок контролирует и скорость вращения вентиляторов. Полезно, если имеется функция перевода на «ручное» управление: вдруг вам нужно выставить другие параметры, или пульт управления вышел из строя.

Каждая из деталей выполняет свои функции, изготовлена из разных материалов. Причем качество прибора нужно оценивать в совокупности.

Корпус

Его внешний вид не столь важен — он находится в полу. Но качество исполнения должно быть на высоте: по корпусу определяется класс прибора и можно судить о его общей надежности. Важен также металл, из которого он изготовлен.

Для влажных помещений нужен материал с повышенной стойкостью к влаге — нержавеющие маркитали. Для сухих вполне подойдет черная или оцинкованная сталь. Она все равно покрывается краской, стойкой к внешним воздействиям и защищающей от коррозии. Чаще всего это порошковые составы. Они хорошо защищают металл. Причем желательно, чтобы внутренние стенки и сами детали были выкрашены в темный цвет — так при установке их не видно.

Решетки

На то, как выглядит решетка стоит обратить пристальное внимание. Это единственная часть, которая остается на виду. Именно она будет отвечать за общее впечатление. Делают их из разных материалов:

• алюминий;
• сталь обычная, оцинкованная и нержавеющая;
• древо;
• мрамор.

Решетки бывают двух типов: линейные и рулонные. Рулонные — стоят намного дороже, но удобнее в эксплуатации. Их просто скатывают. Линейные — более дешевые, но поднимать их приходится полностью. При рулонном исполнении планки располагаются только поперек, при линейном — могут и вдоль, и поперек.

Конструкция решетки важна, если по ней будут ходить. Тогда нужно обращать внимание не только на внешний вид, но и на конструкцию. В этом случае она не должна содержать никаких пластиковых деталей (ставят иногда в местах соединения ламелей и рамы). Чтобы плавно распределить нагрузку и сделать конструкцию малошумной некоторые производители ставят в месте соединения ламели и рамки пружины (немецкая фирма VARMANN). Это и уменьшает уровень производимых шумов и повышает комфортность.

При повышенной нагрузке хорошо бы чтобы сама решетка была с обеих сторон одинаковой. Тогда после того, как она сотрется с одной стороны, ее можно перевернуть на другую и эксплуатировать дальше.

Нагревательные элементы

Во встраиваемых конвекторах ставят два типа нагревательных элементов:

1. водяные внутрипольные конвекторы;
2. встраиваемые электрические обогреватели.

Наиболее востребованы у нас модели, подключаемые к водяному отоплению. Оно и понятно, практически у всех такое отопление есть. Но и электрические внутрипольные конвекторы могут стать основным и дополнительным источником тепла в тех местах, где подвод водяного отопления невозможен.

Электрические модели

Никаких новостей тут нет: используется нагревательный элемент закрытого типа — ТЭН. На нем закреплены пластины для увеличения площади соприкосновения с воздухом. Чаще всего пластины делают из алюминия — это относительно недорогой металл, с хорошей теплоотдачей. В бюджетных моделях может использоваться сталь, иногда — оцинкованная сталь, в дорогих — медь.

Не менее важен материал, из которого изготовлен ТЭН. Именно его долговечность определяет срок работы оборудования. Европейские производители устанавливают часто нагреватели из нержавейки. Они имеют самые длительные сроки эксплуатации.

Так как это бытовые приборы, они имеют высокий класс защиты и по току и по напряжению. Стоят разного рода предохранители и схемы, которые при сбоях отключают устройства. При любых условиях эти приборы безопасны.

Внутрипольные водяные конвекторы

Нагревательный элемент — полая трубка с наваренными или напрессованными металлическими пластинами. В них перенос тепла осуществляется теплоносителем (водой или антифризом, зависит от модели). Подключаются приборы к существующей системе водяного отопления через патрубки, оснащенные резьбой. Используются в системах с принудительной циркуляцией теплоносителя, разводка — однотрубная или двухтрубная.

Для водяных, встраиваемых в пол конвекторов, важны материалы, из которого изготовлен теплообменник. Самую высокую мощность выдавать могут медные и медно-алюминиевые модели (медная труба, алюминиевые ребра). Есть еще модели полностью из меди — и трубы и ребра. Но цена на них немалая. В более бюджетных вариантах используют нержавеющую сталь, а еще более дешевых — оцинкованную.

Несмотря на большую мощность, установка устройств с медными теплообменниками — далеко не лучший выбор. Медь очень капризна при эксплуатации, требует определенного состава теплоносителя, устройства заземления, совместима далеко не со всеми металлами. Все это вместе делает их эксплуатацию в системах централизованного отопления проблемной (хоть технические характеристики и позволяют это делать). Неплохо она себя покажет только в системах индивидуального отопления, в которых разводка отопления сделана медными, полимерными или металлополимерными трубами. При этом теплообменник котла отопления тоже желательно иметь медный. Фитинги и арматуру нужно устанавливать бронзовые или латунные, а также с никелированным или хромированным покрытием.

Модели и разновидности

Как и в электрических внутрипольных конвекторах, в водяных для увеличения мощности ставят вентиляторы. Это позволяет при тех же габаритах отопительных приборов получать гораздо больше тепла. Вентиляторы могут питаться от сети переменного тока 220 В или от источника постоянного тока на 12 В или 24 В. Для снижения уровня шумов их устанавливают на виброзащитных опорах.

Несмотря на то, что устройства с принудительной конвекцией шумят, они выдают больше тепла. Потому могут эффективно отсекать холодные потоки, поступающие от стекла. Если планируется использовать внутрипольный конвектор как основной источник тепла, лучше ставить именно такие модели — они быстрее нагревают помещение и не дают образовываться конденсату на стекле.

Есть модели, которые могут использоваться не только для отопления, но и для охлаждения. Причем они бывают двухтрубными и четырехтрубными. В четырехтрубных стоят два отдельных теплообменника, подключенных к разным системам — один к отоплению, другой к охлаждению. В двухтрубных моделях один и тот же теплообменник работает с двумя системами. Эффективнее четырехтрубные, но и значительно дороже.

Иногда встречаются модели, которые позволяют подавать в помещение свежий воздух — он забирается через специальное отверстие, очищается во встроенных фильтрах, подогревается, и уходит в помещение. Очень полезная функция там, где стоят стеклопакеты — именно недостаток кислорода и влажности — частая проблема в таких помещениях.

По заказу встраиваемые конвекторы могут сделать угловыми или с радиусом кривизны — это для помещений нестандартной геометрии или для витрин. Часто есть возможность заказать устройство нестандартных разметов — именно под ваше помещение. Некоторые производители делают специальные поворотные нагревательные элементы — так легче убирать внутри корпуса, некоторые предусматривают установку теплообменника на гибких шлангах — его можно вынуть и убрать.

Отдельно выпускают устройства для обогрева помещений с высоким уровнем влажности. В них применяются стойкие к таким условиям материалы, особое электрооборудование. Также в таких моделях делают дренажный сток для отвода конденсата.

Контролируют температуру в помещении и изменяют мощность конвектора электромеханические или электронные термостаты. Сами устройства расположены в корпусе, управляются с выносного или дистанционного пульта. В электронных моделях есть возможность запрограммировать температуру по времени суток или дням недели.

Как выбирать

При выборе электрического внутрипольного конвектора основное — его габариты и мощность. Еще вам нужно будет определиться с принудительной или естественной конвекцией вы хотите устройство. Вот, собственно, и все тонкости.

Выбор водяных встраиваемых обогревателей гораздо сложнее. Тут нужно учесть больше параметров. Кроме размеров, материала корпуса, труб и ребер, наличия вентилятора нужно обратить внимание на такие характеристики:

1. Давление в системе. Для отопления частного дома, даже двух- трехэтажного коттеджа подойдут любые модели — давление в системе отопления редко бывает выше 3 Бар. Для квартир многоэтажных домов нужно учитывать рабочее и опрессовочное давление. В эксплуатационной организации или управляющей кампании узнайте эти параметры для вашего дома, а потом сравните с характеристиками модели. Обычно для многоэтажек рекомендуют устройства, у которых рабочее давление не меньше 15 Бар (атм).
2. Тип и параметры теплоносителя. И снова — для индивидуального отопления подходят любые — вы сами контролируете и задаете температуру, а также характеристики теплоносителя. Обитателям многоэтажек приходится подстраиваться под то, что течет в трубах. Потому узнаете также температуру и Ph, количество взвесей и содержание кислорода, тип подключения (зависимый или нет). Находите рекомендации по теплоносителю и сравниваете с тем, что есть у вас.
3. Тип системы и диаметры подключения. Большинство моделей работают как в однотрубных, так и в двухтрубных системах. Но не все. Потому обращайте внимание и на это. Диаметры — не самый критичный параметр — есть переходники.

   Отопление в полу — современные тенденции в строительстве и ремонте

Для любого обогревателя, встраиваемого в пол, важный момент — материал корпуса и ТЭНа. Если помещение сухое, не стремитесь поставить корпус из нержавейки. У производителей с именем, это качественная сталь — им нужно поддерживать авторитет. А вот малоизвестные кампании для экономии могут использовать так называемую «техническую нержавеющую сталь». Она по характеристикам часто не лучше, а хуже черной покрытой хорошей краской.

Особенности установки

Устанавливать внутрипольные конвекторы можно двумя способами: конвектором к стеклу и к помещению.

Если развернуть конвектор к окну, будет эффективно отсекаться холодный воздух, гарантировано отсутствие конденсата. Но помещение будет прогреваться медленнее — много тепла уходит на нагрев стекла. Зато в помещении наблюдается равномерная температура: холодные и теплые массы смешиваются равномерно.

Развернув конвектор в сторону помещения, получаем быстрый нагрев. Но на стекле может образовываться конденсат. К тому же в помещении наблюдаются зоны с разной температурой, что некомфортно.

Встраиваемые в пол обогреватели устанавливают в готовые желоба в полу. Если пол бетонный, расстояние между корпусом и стенками желоба заполняется раствором, при установке в деревянный пол вокруг делают рамку из брусьев.

Достоинства и недостатки

По сравнению с аналогичными отопительными приборами настенного или напольного монтажа они ничем не лучше и не хуже. Основное их преимущество — скрытая установка, которая дает простор для дизайнерских решений. Тем не менее, для панорамного остекления или для обогрева витрин — это наилучший выбор.

Недостаток — более высокая цена по сравнению с аналогичными приборами той же мощности. И выше в несколько раз. Причем высокие цены не только на оборудование, но и на установку: она значительно сложнее, чем для обычных моделей.

При установке такого типа оборудования трубы подводки неизбежно должны быть в полу. Это популярное решение, но с технической точки зрения очень спорное. К тому же для скрытой установки требуется поднимать пол, что позволяют далеко не все помещения. Тем не менее, радиаторы отопления в полу — популярная сегодня тенденция. И если вам не пугают все сложности — делайте внутрипольный обогрев.

Итоги

Для современных открытых интерьеров отопительные приборы часто становятся проблемой — их некуда спрятать. К тому же во многих домах и квартирах ставят панорамные окна — тут тоже радиатор не повесишь и не поставишь. Тогда вход один — встраиваемые в пол конвекторы. Они могут быть электрическими или водяными, с принудительной или естественной конвекцией. Выбор — за вами.

Монтаж и установка внутрипольного конвектора

Прежде чем купить внутрипольный конвектор отопления клиенты хотят понимать как его выбрать и как они вообще монтируются в ситсему отопления. Также понимать как данный прибор отоплени устанавливается в пол, как особенности надо учесть, чтобы правильно подобрать внутрипольный конвектор. Мы ответим на эти вопросы.

Ниша в полу для конвектора

Каких размеров должна быть глубина, ширина, длина ниши в полу? Мы проанализировали рекомендации производителей, советы монтажником и установщиком и пришли к основопалагающим размерам.

Глубина ниши — должна быть на 5-15 мм. больше глубины самого короба конвектора, для того чтобы можно было отрегулировать и закрепить по высоте короб конвектора.

Ширина ниши — должна быть на 20-70 мм. больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором.

Длина конвектора — должна быть на 20-70 больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором, а также возможность подключить к системе отопления.

На самом деле эти все размеры величины условные, так как у каждого монтажника свое видение монтажа и как правило часто разные дополнительные условия заставляют отклониться от рекомендованых действий, особенно если посмотреть на реальные фото монтажа под данной строкой.

Вентилятор ближе к окну или в комнату

Это важный вопрос, так как от этого зависит получите ли вы обещанную в каталоге теплоотдачу. В 30% случаях клиенты и монтажники не всегда уверенны где должен находиться теплообменник и вентилятор. Разные производители также не дают однозначного ответа, пишут что в одних случаях вентиялтор должен быть возле окна если мы хотим нагреть комнату, в других случаях ближе к комнате если мы хотим чтобы конвектор был тепловой завесой. Если конвектор в помещении единственный источник отопления, то вентилятор должен быть ближе к окну, а теплообменник ближе к комнате. Если без вентилятора, то в конвекторах где теплообменник не по центру, теплообменник должен быть со стороны комнаты.

В 99% случаях конвекторы с принудительной конвекцией берутся для обогрева помещения, поэтому правильно устанавливать вентиляторы к окну, чтобы естественным путем холодный воздух опускался в конвектор и сразу же обогревался теплообменником.

Подключение к системе отопления

Гибкое подключение — соединение на гибких шлангах. Преимущество в том, что в данном случае легче проводить уборку внутрипольного конвектора, есть возможность поднять теплообменник и пропылесосить. Также удобство монтажа, с помощью гибких шлангов легче сгладить неточности в подводки, так как шланги имеют свойство выгинаться. Недостаток данной системы в том, что более высокий риск пропуска воды, прокладки, не качественные шланги которые разрываются и так далее. Если на гибких шлангах, то только высого качества.

Жесткое подключение — соедиение напрямую с трубой. В данном случае труднее проводить уборку конвектора, но зато вся система надежнее будет собрана, так как никаких деформаций и вибраций всей системы не будет.

Подключение электрики

Внутрипольные конвектора водяного отопления с принудительной конвекцией необходимо подключать к системе 220 В. Как правило 220В подводится к трансформатору (модулю, преобразователю), от трансформатора выводится 12В, 24В (в зависимости от производителя и моделей) на вентиляторы которые находятся в конвекторе. А также от трансформатора выводится на комнатный термостат. От термостата на конвектор. Таким образом происходит регулировка и управление внутрипольными конвекторами с вентиляторами.

Внутрипольные конвекторы или радиаторы(плюсы и минусы)

Вот они, конвекторы, да не простые, а внутрипольные конвекторы. Название говорит само за себя: это отопительные батареи, встраиваемые в пол. У них есть и не менее симпатичные названия: подпольные радиаторы, например, или половые батареи. Но мы, пожалуй, возьмём за основу общепринятый термин. Монтаж такой системы делает ее невидимой. С определением разобрались.

Кстати, а какими они могут быть, эти внутрипольные конвекторы? Водяными или электрическими конвекторами, угловыми, радиусными, с вентилятором или без, с принудительной или естественной циркуляцией тепла. Вентилятор встроен для увеличения мощности теплоотдачи в несколько раз, обеспечивая процесс конвекции (теплообмен, передающий внутреннюю энергию струями и потоками, холодный воздух всегда находится внизу, теплый – взмывает ввысь).

Естественная конвекция происходит благодаря законам физики. Принудительная конвекция происходит за счет (тоже законов физики) работы вентилятора (или нескольких, если радиатор большой). Регулируя вращения вентилятора, вы управляете теплом в помещении. Это повышает продуктивность работы отопительной системы – обычная батарея значительно уступает по этим характеристикам (энергосбережение и теплоотдача).
Работают внутрипольные конвекторы, как кондиционеры, только наоборот. Они, банально говоря, преобразуют холодный воздух в тёплый, поглощая конденсат, обогревая помещение.
Водяные внутрипольные конвекторы. Состоят из алюминиевой или медно-алюминиевой трубки, по которой циркулирует вода – идеальный электролит.
Электрические внутрипольные конвекторы отопления. Теплоносителем является не вода, а встроенный нагревательный элемент. Не рекомендуется использовать в деревянных домах.
Угловые/радиусные – это те, которые устанавливаются в «труднодоступных местах», когда нужно обойти угол или обогнуть колонну, зайти в нишу.

Преимущества внутрипольных конвекторов

По ним можно ходить (а детям – даже бегать и прыгать). Решетка достаточно прочная. Об нее невозможно обжечься – ее температура не превышает 40° С.

Теплоотдача. Алюминий и медь, металлы, из которых изготовлен теплообменник, ускоряют обогрев помещения в разы, в десятки раз, благодаря своей теплопроводности. Это основной показатель при выборе конвектора, поскольку «гармошка», сделанная из древнего чугуна не обогревает окружающую среду должным образом, из-за чего температура в помещении может быть неравномерной. Также пластины теплообменника могут быть стальными или сделанными из оцинкованной стали, что ничуть не уступает алюминию.

Безопасность. В первую очередь защита от гидроудара. Это достигается путем увеличения давления на несколько атмосфер по сравнению с централизированным отоплением. Давление стабильно и резкий перепад ему не грозит. Приходилось ли Вам прислушиваться к батарее? Журчание воды – звук обычный и приемлемый, но гул и пощёлкивание – сигнал тревожный. Старая батарея может запросто лопнуть, оросив кипятком всё вокруг. Лопнуть может и алюминиевый радиатор, а вот сплав алюминия и стали – нет.

Практичность. Не занимает места в помещении. Никаких запотевших окон. Никакого сквозняка. Большинство моделей можно собрать вручную самостоятельно и установить где угодно. Это удобно.
Грамотно установленный конвектор не только подчёркивает стильный дизайн комнаты, но и создаёт в ней уют.
В материальном мире нет ничего вечного и идеального.

Недостатки внутрипольных конвекторов

Первый, остновной– это обида работников коммунальных служб, так как Вы экономите финансы на оплате их услуг.

Второй – настенные или напольные конвекторы производят, все-таки, больше тепла. Об этом стоит задуматься, если потолок в помещении высокий. Эта проблема решаема путём принудительной конвекции – интенсивного разделения холодных и тёплых потоков воздуха.

Третий – шум вентилятора. Он настолько тихий, что нередко для того, чтобы его расслышать, приходится выключить ноутбук. Кондиционер шумит громче.

Четвертый – вездесущая пыль. Может накапливаться в конвекторе, что логично, ведь он находится на полу. В таких случаях ее просто удаляют пылесосом. Да, и цена, соответствующая качеству.

Стоит ли экономить на тепле в собственном доме – вопрос индивидуальный.

Конвекторы могут быть решением для зданий со сложными потребностями в отоплении

Офисы, гостиницы, школы, магазины, спортивные сооружения и другие типы зданий обычно имеют комнаты, которые можно эффективно обогревать с помощью электрических обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные излучающие обогреватели.

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу.Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в вестибюле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны гармонировать с окружающей средой или дополнять ее.

В то же время, эти блоки должны помочь архитекторам и инженерам решать проблемы отопления, такие как противодействие сквознякам возле окон, уменьшение конденсации на стекле и помощь в дератификации воздуха в пространстве.

Учитывая все эти факторы, не существует универсального решения по отоплению для каждого здания.Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении, при правильном сочетании индивидуальной настройки и производительности.

МИНИМИЗАЦИЯ ПЫЛИ И ПЫЛЬЦЫ

Конвекторы — это обогреватели без вентилятора с принудительной циркуляцией воздуха, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы.Конвектор можно использовать без использования вентилятора для продувки воздуха, если цель состоит в том, чтобы свести к минимуму циркуляцию пыли и пыльцы.

подходят для использования в помещениях с большими оконными проемами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Конвекторы доступны в различных размерах, конфигурациях и цветах, а также обладают универсальностью в дизайне и установке.Подрядчики и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным требованиям проекта, а также для решения проблем с отоплением, не тратя впустую энергию или пространство. Модели можно размещать в траншее, помещать в специальные корпуса или устанавливать другими способами.

Широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

КОГДА, ГДЕ И КАК

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься сверху агрегата и блокировать холодный «нисходящий» воздух.

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, падая обратно на пол для завершения цикла.Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока. В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей изоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов.Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

СТИЛИ И КОНФИГУРАЦИИ

Коммерческие здания охватывают весь спектр — от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

• Конвекторы с подачей спереди и снизу
• Встраиваемые шкафные конвекторы
• Подвесные конвекторы

Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних помещений или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших офисах открытого типа, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола, работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточное количество нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

ТИХАЯ РАБОТА

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако при установке конвектора разработчики и инженеры должны обеспечить достаточно места на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

ПРОМЫШЛЕННОЕ БЕСПЛАТНОЕ ТЕПЛО

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерное отопление, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, которые легко настраиваются и изготавливаются на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета. <>

Джим Херринг (Jim Herring) — руководитель комплексных индивидуальных решений и технических услуг в Marley Engineered Products.

Объявление

Внутрипольные конвекторы в квартире »Металлургпром

Интересным дизайнерским решением является установка конвектора в классический подоконник.Это действительно может быть хорошим решением, если нет другого способа установить альтернативный способ теплого пола.

Панорамные окна стали предпосылкой появления принципиально новых типов отопительных приборов. Заняв большую часть стены, они сделали невозможным установку классических радиаторов отопления. Внутрипольные конвекторы Carrera скрыты в толщине пола, но при этом играют роль полноценного отопительного прибора. Но можно ли их установить в любом помещении?

Простое и компактное решение

Нагреватель действительно занимает относительно мало места.Но, тем не менее, оптимально, если монтаж металлического бокса состоится еще на этапе заливки бетонного пола. Это значительно облегчит подключение. В этом случае ТЭН и вентилятор будут качать теплый воздух не хуже обычного водяного радиатора. Альтернативные решения — внутрипольный конвектор с водяным радиатором. Чтобы редактирование стало возможным, необходимо уточнить несколько вопросов:

1. Позволяет ли структура здания частично разрешить бетонный пол.
2. Установка конвектора в паркетную основу.
3. Возможность подключения к существующему трубопроводу.
4. Может ли водяной котел или электрическая сеть выдержать нагрузку.

Важно: внутрипольный конвектор нельзя подключать к штатному централизованному водяному отоплению. Чрезмерно сложная система трубопроводов препятствует нормальному течению горячей воды. Конвекторы останутся холодными и не нагреют воздух.

Важно знать!

Для новостройки установка альтернативных отопительных приборов несложна, особенно если в квартире установлен индивидуальный котел.Для старых квартир требуется специальное разрешение. Идеальные решения для теплого пола:

• загородных домов;
• офисных помещений любого типа;
• современных квартир в монолитных домах.

Интересным дизайнерским решением является установка конвектора в классический подоконник. Это действительно может быть хорошим решением, если нет другого способа установить альтернативный способ теплого пола.

— BOKI Industries Inc.Отдел ОТОПЛЕНИЕ

Решетки — единственные видимые части внутрипольного конвектора. Стандартные поверхностные нагрузки по краю конвектора передаются на пол. Форма ламелей, их шаг и расположение эффективно влияют на воздушный поток, параметры которого выражаются в процентах. Решетки поставляются отдельно или вместе с внутрипольными конвекторами. Размеры решеток, включая все комбинации, могут быть в соответствии с требованиями заказчика.

Отделка решетки

Решетки выпускаются в поперечном и продольном вариантах.Поперечные (рулонные) решетки имеют планки вместе с подпружиненными распорками. Этот вариант подходит для всех материалов и планок всех типов и размеров конвекторов. Продольные решетки изготавливаются из алюминиевого сплава или ламелей из нержавеющей стали. Этот вариант нельзя использовать для конвекторов F1S с траншеями высотой 90 мм.

Материалы решетки

Решетки изготавливаются из дюралюминиевых, нержавеющих или деревянных реек со стандартной высотой 20 мм. Решетки из дюралюминия стандартно поставляются в натуральном цвете, анодированном, темной бронзе, светлой бронзе и анодированном черном цвете.Деревянные рейки доступны из бука и дуба, обе версии могут быть необработанными, промасленными или покрытыми лаком. Деревянные решетки могут немного деформироваться при изменении влажности в помещении.

Коды заказа решетки

Пример:
Решетка без направляющих, номинальная ширина 420 мм, номинальная длина 3200 мм, поперечная, материал дуб, глянцевый глянец

Код заказа: PMO-42-320-14-22

Пример:
Решетка с L-образной рейкой, номинальная ширина 300 мм, номинальная длина 1500 мм, поперечная, дюралюминий, анодированный черный, черный

Код заказа: PML-30-150-11-04-04

Пример:
Решетка с Z-образной рейкой, номинальная ширина 300 мм, номинальная длина 800 мм, продольная, нержавеющая сталь, материал без покрытия, Z-образные направляющие алюминий, анодированный, светлая бронза

Код заказа: ПМЗ-23-080-23-00-02

Внутрипольные конвекторы | HPM Therm

Напольные конвекторы — 3D модель для VRay, Corona

• 0
• 2

Внутрипольные конвекторы с различными типами решеток и панелями управления
Широкий 1200×200 см
Узкий 1200×120 см

КАТЕГОРИЯ: Офис

РАЗМЕР ФАЙЛА: 13.96 МБ

ПЛАТФОРМЫ:

• 3ds Max + VRay (.max)
• 3ds Max + Corona (.max)
• Форматы экспорта OBJ / FBX

3DS MAX ВЕРСИЯ: 2012

ТЕГИ: радиатор радиаторы аккумулятор обогрев пол встроенный в полу решетка

Конвекторы напольного типа — Findustrie

Все категории ПРОМЫШЛЕННЫЕ И КОММЕРЧЕСКИЕ СТРОИТЕЛЬНЫЕ ТЕХНОЛОГИИ ОТОПЛЕНИЕ, ОХЛАЖДЕНИЕ, ВЕНТИЛЯЦИЯ Циркуляционные насосы линейного типа Моноблочные насосы с односторонним всасыванием Горизонтальные насосы с односторонним всасыванием EN733, насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с разъемным корпусом Горизонтальные насосы с односторонним всасыванием / повышением давления Моноблочные насосы типа EN733 с односторонним всасыванием , Насосы с односторонним всасыванием. Пластиковые дренажные насосы Дренажные насосы из нержавеющей стали Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы Осевые насосы Подрядные насосы Шлифовальные насосы ОХЛАЖДАЮЩИЕ МАШИНЫ ВЕНТИЛЯТОРЫ КОНВЕКТОРЫ ТЕПЛОУТИЛИЗАЦИИ КОНВЕКТОРЫ НЕРА-ФИЛЬТР Расширительные баки УПРАВЛЕНИЕ ВОДОЙ И ВОДОСНАБЖЕНИЕ ИНФРАСТРУКТУРЫ Горизонтальные насосы с односторонним всасыванием EN733 Горизонтальные насосы с двухсторонним всасыванием Горизонтальные центробежные насосы Вертикальные центробежные насосы Горизонтальные резервуары с двойным всасыванием -Корпусные насосы Горизонтальные центробежные насосы Вертикальные центробежные насосы Комплектные бустерные комплекты с расширительным баком Одиночные или многонасосные комплектные бустерные комплекты СТОЧНАЯ ВОДА И СЛИВ Пластиковые дренажные насосы Дренажные насосы из нержавеющей стали Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы Насосы с осевым потоком Дренажные насосы ОЧИСТКА СТОЧНЫХ ВОД Центробежные насосы линейного типа Горизонтальные центробежные насосы с односторонним всасыванием Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы Насосы с осевым потоком Шлифовальные насосы ПРИМЕНЕНИЕ В ПРОМЫШЛЕННЫХ ПРОЦЕССАХ ЧУГУН И СТАЛЬ Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с раздельным корпусом Горизонтальные многоступенчатые насосы Вертикальные многоступенчатые насосы Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы Дренажные насосы Дренажные центробежные насосы MARINE Inline Type Насосы Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с раздельным корпусом Комплектные бустерные установки с расширительным баком Одиночные или многонасосные бустерные комплекты ENERGY Inline Центробежные насосы Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с разъемным корпусом Погружные сточные воды и дренаж Насосы Сухая установка Канализационные и дренажные насосы Дренажные насосы Комплектные бустерные установки с расширительным баком Одно- или многонасосные бустерные комплекты GEOTHERMAL Горизонтальные центробежные насосы с односторонним всасыванием Ho горизонтальные насосы с двойным всасыванием с раздельным корпусом Горизонтальные многоступенчатые насосы Вертикальные многоступенчатые насосы Центробежные насосы для ПИЩЕВЫХ ПРОДУКТОВ И НАПИТКОВ Горизонтальные центробежные насосы с односторонним всасыванием Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы Дренажные насосы ГОРНАЯ ДОБЫЧА Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с разъемным корпусом Погружные насосы для сточных вод и дренажа Насосы для сухой установки Канализационные и дренажные насосы Насосы с осевым потоком Дробильные насосы ХИМИЧЕСКИЙ ПРОЦЕСС Центробежные насосы линейного типа Горизонтальные центробежные насосы с односторонним всасыванием Ступенчатые насосы Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные многоступенчатые насосы Вертикальные многоступенчатые насосы Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные системы Дренажные насосы SUGAR Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двухсторонним всасыванием с разъемным корпусом Погружные канализационные и дренажные насосы Сухая установка Канализационные и дренажные насосы СИСТЕМЫ OEM HVAC Циркуляционные насосы линейного типа Моноблочные насосы с односторонним всасыванием горизонтальные горизонтальные с удлиненной муфтой EN733, насосы с односторонним всасыванием Всасывающие насосы с разъемным корпусом Горизонтальные многоступенчатые насосы Вертикальные многоступенчатые насосы ПРОМЫШЛЕННЫЙ ПРОЦЕСС Линейные центробежные насосы Горизонтальные центробежные насосы с односторонним всасыванием Горизонтальные насосы с двойным всасыванием с разъемным корпусом Погружные насосы для сточных вод и дренажные насосы Сухая установка Канализационные и дренажные насосы Насосы для измельчения Комплектные бустерные комплекты с расширительным баком Одно- или многонасосные бустерные комплекты ОХЛАЖДАЮЩИЕ МАШИНЫ ВЕНТИЛЯТОРЫ КОНВЕКТОРЫ ОБОРУДОВАНИЯ ДЛЯ УТИЛИЗАЦИИ ТЕПЛА ОСУШЕНИЕ ФИЛЬТРА HEPA

Напольный конвектор СТАНДАРТ — Verano Convector

Беспроводная система

Беспроводная система управления позволяет настраивать максимум:

• 8 различных зон при использовании контроллеров WiFi VER-8S
• 16 различных зон при использовании WiFi-контроллера VER-16S.

В каждой зоне можно разместить до 6 беспроводных приводов VERSST, которые управляют работой настенных, напольных обогревателей или обогревателей Comodo. Каждой из зон нагрева можно назначить свой индивидуальный режим работы (постоянная температура, ограничение по времени или 6 различных графиков работы). Драйверы могут обновлять программное обеспечение через порт USB. Драйвер устанавливается в монтажную коробку ø = 60мм.

Дополнительные устройства, доступные в составе беспроводной системы:

• Датчик температуры VET-CT
• VER-RP Регулятор температуры воздуха в помещении
• VER-RP230 Регулятор температуры воздуха в помещении (питание 230 В)
• Датчик открытия окна VER-COO (макс.6 шт в зоне)
• VER-CTZ Датчик температуры наружного воздуха
• VER-MW230 Исполнительный модуль
• VER-WS230 усилитель сигнала

WiFi-контроллер VER-8S, VER-16S WiFi и комнатный контроллер VER-RP230 питаются напрямую от сети 230 В переменного тока. Остальные устройства беспроводной системы питаются от батарей. Контроллер VER-8S WiFi поставляется с беспроводным датчиком температуры. С уровня веб-приложения (verano.emodul.eu) или приложения для смартфонов (загружаемого из магазина Google Play) можно удаленно управлять драйверами, в том числе:

• предварительный просмотр текущих параметров контроллера,
• параметров редактирования, доступных с уровня контроллера,
• доступ к истории температуры,
• доступ к истории тревог,
• возможность поддержки множества интернет-модулей из одной учетной записи пользователя,
• активация уведомлений по электронной почте о тревогах контроллера.

Схема

Примерный вид приложения для дистанционного управления нагревателями

Компоненты беспроводной системы

• Контроллер VER-8S WiFi

• Контроллер VER-16S WiFi

• Беспроводной электропривод VERSST

• Дополнительные устройства беспроводной системы

ПРИМЕЧАНИЕ.
