« Назад Иногда радиаторы выглядят не слишком эстетично, не подходят по стилю или цвету. Тогда выручает установка экранов на батареи. Это простой, относительно доступный и комфортный способ сделать помещение более стильным, привлекательным и красивым. Экран не только скрывает батарею, но и обеспечивает травмобезопасность: о защищенный радиатор невозможно обжечься или удариться. Провести работы по монтажу можно полностью самостоятельно. Достаточно только выбрать экран, подходящий по размеру, и подобрать нужный инструмент. Вам пригодится перфоратор или как минимум ударная дрель, поскольку крепление обычно выполняется к основной (несущей) стене из бетона или кирпича. Также вам пригодится шуруповерт либо набор отверток. И не забудьте приобрести метизы, шурупы необходимой длины с пластиковыми дюбелями. Подготовьте рабочее место, уберите все лишнее. Теперь можно переходить к работе. Как проходит монтаж? Расскажем, как правильно установить экран на радиатор отопителя. Вот главные этапы самостоятельного монтажа: Убедитесь, что экран полностью накрывает радиатор, соответствует ему по размерам. После этого вы можете сделать наметки под отверстия. Для этого приложите экран к стене (точно так, как он будет фиксироваться) и проверьте ровность установки по горизонтали уровнем. Важно, чтобы верхняя плоскость экрана не была перекошена. Укажите места расположения отверстий карандашом или сверлом. После этого еще раз прислоните экран и убедитесь, что все сделано верно. Теперь можно сверлить отверстия. Как правило, для монтажа экранов используют дюбеля на 6 или на 8, так как нагрузка на крепления в этом случае будет невысокой. Соответственно, и сверла выбираются такого же размера. Для бетонной стены диаметр сверла будет составлять 6 или 8 соответственно, а для кирпичной – 5 или 7. Дело в том, что отверстия при сверлении в кирпиче получаются чуть больше, чем в бетоне, а неплотно установленные дюбели могут не зафиксировать экран. После сверления из монтажных отверстий обязательно нужно удалить всю пыль. В отверстия устанавливаются дюбеля, а в них уже вкручиваются шурупы (после того, как экран будет установлен). Важно следить, чтобы крепеж не выходил за края монтажного отверстия. Проверьте, чтобы дюбель сидел в стене плотно. Можно монтировать экран. Совместите монтажные петли изделия с установочными отверстиями и вкрутите туда шурупы. Надежно затяните шурупы отверткой или шуруповертом. Все, на этом монтаж завершен, можете наслаждаться результатом проделанной работы.

Портфолио

Смотреть все альбомы

Экраны Премиум 3D

Экраны из массива

Экраны МДФ

Металлические экраны

Все фотографии в портфолио – реальные примеры работ, выполненных специалистами компании «Экран в дом».

защитные декоративные металлические, деревянные и пластиковые панели

Если зимним вечером пройтись по городу с тепловизором, можно увидеть любопытную картину: на фасадах домов под каждым окном видно светящееся пятно. Это означает, что участки стен под окнами излучают тепло. Кто же нагревает участки наружных стен и зачем? Ответ прост — это делают жильцы, сами не замечая того.

Причина потерь

Всем известно, что батареи водяного отопления в домах и квартирах принято ставить именно вдоль несущих стен, как правило, под подоконниками. Нередко там делаются специально предназначенные для них ниши.

Однако радиатор нагревает не только воздух в помещении — часть тепловой энергии неизбежно уходит на нагрев расположенной за ним стены. А поскольку подавляющее большинство домов построены из бетонных плит, камня или кирпича с хорошей теплопроводностью, то потери тепла становятся ощутимыми.

В зависимости от вида батареи оно может составить от 5 до 10%! И единственный способ избежать их — это установить между батареями и стеной теплоотражающие экраны для радиаторов отопления. Они помогут вернуть тепло из пространства между стеной и батареей обратно в помещение.

Материалы, отражающие тепло

Отражающая поверхность защитного экрана должна иметь большую площадь. Лучше всего для этой цели подходит обыкновенная фольга. Однако экран, сделанный только из одной фольги, будет быстро нагреваться.



Если приклеить его к стене, он будет все тепло отдавать ей, а если закрепить экраны на батареи, то фольга быстро деформируется от перепадов температур. Потому фольгу нужно наклеить на более толстую подкладку из теплоизоляционного материала, толщиной не менее 3-5 мм. Для эстетичности можно использовать декоративные короба, которыми закрывают радиаторы и экраны.

Подробнее о материалах

Фольгой можно оклеить рулонный пенопласт, который как раз имеет толщину в 3 мм. Выпускаются и специальные фольгированные материалы: пенофол, алюфом, изоспан.

Наиболее простым и дешевым является оклеенный фольгой пенополиэтилен: как вариант — «изоспан FX».

Золотые правила монтажа

В идеале устанавливать отражающий экран нужно еще до навеса батарей. Однако на практике этот процесс производится чаще всего уже после: экран на батарею приходится монтировать на стене за уже установленными радиаторами. При этом надо соблюдать некоторые правила для придания ему максимальных теплосберегающих свойств.

Так, площадь экрана должна быть несколько больше площади батареи отопления. Лучше, если он будет выступать на 5 см за ее край: это поможет отразить почти всю тепловую энергию.

Также экран не должен соприкасаться с радиаторами: расстояние между ним и поверхностью батареи должно составлять не менее 5 см, чтобы теплый воздух свободно циркулировал, выходя в помещение.
Помимо установки отражающего экрана, надо утеплить пол и оконные рамы, и — по возможности — наружную стену. Тогда при том же расходе тепловой энергии в помещении станет теплее на 2-4 гр.

Изготовление

Поскольку готовые экраны для батарей отопления практически не продаются, и подобрать что-то соответствующее конкретным батареям будет хлопотно, их проще изготовить самостоятельно.

В хозяйственном магазине надо выбрать подходящий материал. Чтобы убедиться, что он покрыт фольгой, а не просто алюминиевым напылением с плохими отражающими свойствами,  его нужно проверить. Нужно слегка поджечь уголок: если уголок плавится — значит, это напыление; если нет — фольга.

Затем надо вырезать прямоугольник, исходя из размеров батареи (отступ на 5 см от края). В нем сделать вертикальные разрезы по месту расположения крепежных кронштейнов, и приклеить его водостойким клеем. Экраны для батарей не только отражают тепловые волны, но и препятствуют образованию влажного конденсата. По линиям разрезов и по периметру стоит наклеить металлизированную клейкую ленту.

Еще раз о пользе

К сожалению, при установке систем отопления об энергосбережении задумываются редко. В результате вместе с радиаторами котельные и котлы согревают не только помещение, но и наружные поверхности стен.

Это ведет к пустому расходу тепловой энергии, а вместе с ним и денег пользователей. Установить фольгированный отражающий экран для батареи между стеной и радиаторами несложно — это может сделать своими руками практически каждый. Однако выгоду экраны для радиаторов принесут ощутимую.

Как часть интерьера

Есть и другой тип – декоративные экраны для батарей, которые выполняют интерьерные и защитные функции. Они относительно дешевые и избавляют от необходимости заменять радиаторы и трубы проводки. По сути, они представляют собой панели, закрывающие отопительные приборы.

Навешивать декоративные экраны нужно на кронштейны или непосредственно на сами радиаторы, что не требует особенных навыков и занимает не больше 15-20 минут.

Функции

Панели на радиаторы выполняют несколько основных функций. В первую очередь, визуальная или эстетическая, о которой было упомянуто выше.
Во-вторых, защитная функция – конструкция батарей предполагает наличие острых выступов и элементов, что делает их опасными.

Особенно это актуально для домов, где есть дети. Кроме того, батареи нагреваются до 90С, что может привести к ожогам при случайном соприкосновении.

Наконец, третья функция – гигиеническая, которая защищает уже сами радиаторы от внешнего воздействия пыли и грязи, приводящим к коррозии, протечкам и пожару. Кроме того, панели легко моются, чего не скажешь о батареях.

Виды «батарейной» декорации

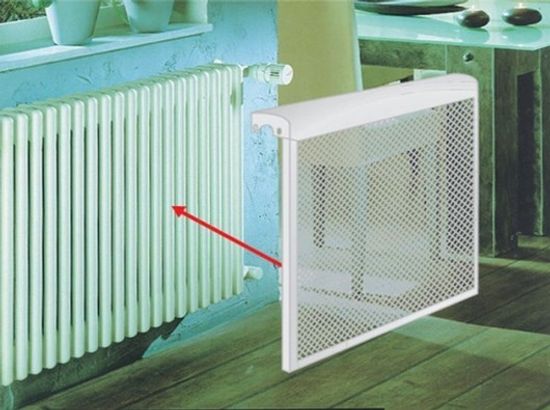

Навесные декоративные экраны на батарею могут быть в виде навесной панели с крышкой или без нее и в виде плоского экрана, который закрывает лишь лицевую часть радиаторов. Есть и третья категория экранов – короба. Материалы используются самые разные: все зависит от предпочтений и финансовых возможностей.

Наиболее популярными стали деревянные, металлические и пластиковые защитные экраны на батареи. Встречаются также панели из стекла и МДВ/ХДФ-материала.

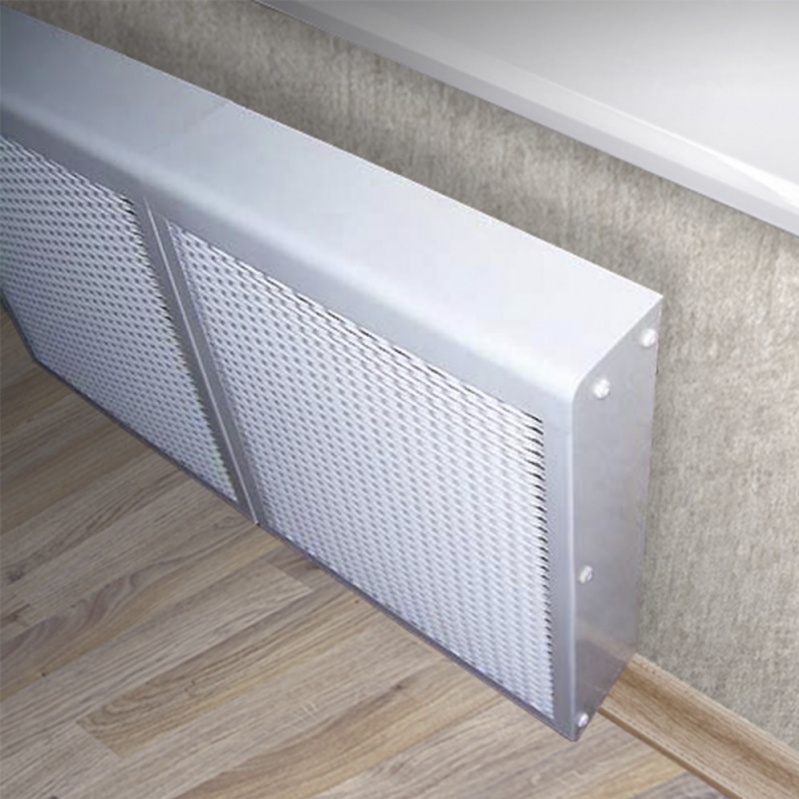

Экраны из металла

Металлические экраны хороши своей практичностью и невысокой ценой: самыми дорогими из них являются панели из нержавеющей стали.

На тонкий металлический лист наносится краска, методом перфорации выбивается узор, что делает их не менее эстетичными в сравнении с деревянными и пластиковыми собратьями.

Практичность таких панелей заключается в легкости их эксплуатации: быстро чистятся и моются, фильтруют инфракрасное излучение и позволяют комнате быстрее нагреваться, улучшая конвекцию. Основным недостатком металлических экранов является однозначность дизайна: подходят они только к интерьеру в стиле «Техно» или «Хай-Тек».

Дерево

Такой материал как дерево позволяет сделать решетку для батареи под любой интерьер, что и является главным его преимуществом перед металлом. В данном случае в распоряжении пользователя находятся все виды дерева и лако-красочных материалов. Деревянные защитные панели легко монтируются, однако они дороже стоят, требуют специальных средств по уходу и подвержены деформации.

Необычные решения

Наименее привычным вариантом для простого обывателя является защитный экран из стекла.

Чаще всего используется акриловое стекло, которое недорого стоит, имеет привлекательную матовость и разнообразную цветовую гамму.

Такие витражные панели для батареи позволяют использовать искусство фотопечати: наносить на стекло можно пейзажи, фотографии людей и панорамы городов. Помимо фотопечати существуют и другие техники декора: метод Тиффани, фьюжинг, моллирование, матирование, фацет и многие другие.

Главным достоинством витражных экранов является их эстетическое разнообразие и конструкционная легкость. Однако стекло провоцирует появление конденсата и в целом является хрупким материалом, что требует осторожности.

Экраны из пластика

Экраны из пластика становятся все более популярными в силу своей невысокой цены. Однако за приятной ценой стоят опасные качества: от горячего воздуха пластик расширяется, выделяя токсичные вещества. Сомнителен и срок службы: быстро деформируясь и выгорая, он недолго будет радовать хозяев.

Но для помещений служебных, для офисов и бытовых подсобок, где есть вентиляция, пластиковые панели хорошо подходят. При этом не рекомендуется использовать их для жилых помещений, а тем более – спален и детских комнат из-за токсичности.

Искусственные камни

Коробки из прессованного оргалита – МДФ и ХДФ материал – хороши тем, что их не разрушают ни влажность, ни горячий воздух. Из этого материала «лепят» своеобразный короб, который закрывается решеткой из дерева или пластика. При этом важно, чтобы отверстия решетки были достаточно крупными и не нарушали теплообмен.

Интересен такой вариант тем, что пользователь может менять вставки по своему вкусу, а сам короб не деформируется. Однако чтобы установить такую панель, нужно привлекать опытных специалистов: важно сделать короб, который не будет задерживать тепло и займет минимум места.

Правила монтажа

При монтаже декоративных защитных панелей нужно помнить о следующих нюансах:

• вентили и дроссели должны оставаться в свободном доступе;
• экран должен просто демонтироваться на случай течи или другой поломки, что особенно важно для чугунных батарей отопления.

Таким образом, широкий ассортимент защитных и светоотражающих экранов поможет повысить эффективность системы отопления, обезопасит и украсит обстановку в помещении.

Установка монитора батареи — морские инструкции

Перейти к содержимому

Схема монитора батареи

В этой статье представлена ​​более старая модель Victron BMV-602. На смену модели 602 пришла серия BMV-7oo. Все в этой статье по-прежнему актуально для текущей серии мониторов BMV.

Покупка рекомендованных продуктов у наших аффилированных партнеров. Помогает получать контент! Мы предлагаем вам два отличных варианта покупки ниже.

Купить мониторы батареи, рекомендованные MHT — ток подключен

Купить мониторы аккумуляторов, рекомендованные MHT – Bay Marine





Установка монитора аккумуляторов:

Монитор аккумуляторов – очень полезный инструмент для владельцев лодок, которые вынуждены питаться от аккумуляторов. При правильной установке и при правильной калибровке они могут продлить срок службы батареи.

Позвольте мне еще раз подчеркнуть:

ПРИ ПРАВИЛЬНОЙ УСТАНОВКЕ – Около 90% счетчиков Ач, с которыми мы сталкиваемся, имеют НЕ правильно установлен и подключен.

ПРИ ПРАВИЛЬНОЙ КАЛИБРОВКЕ – Около 98% счетчиков Ач, с которыми я сталкиваюсь, НЕ правильно откалиброваны/запрограммированы.

При неправильной установке и надлежащей калибровке счетчики ампер-часов могут быть ужасно неточными…

Правило №1 для большинства традиционных счетчиков ампер-часов: полный ” ресет.

Что такое известный-полный ?

• Напряжение при 14,4 В+ = ✓
• Нетто Допустимый ток Менее 1,5% емкости Ач = ✓
• Можно сбросить на 100%

ПРИМЕЧАНИЕ: Напряжение батареи должно быть на уровне поглощения , а не на плавающем напряжении при выполнении ручного известного-полного сброса . Если вы несколько дней находились в доке с плавающим напряжением, можно с уверенностью предположить, что вы полны и ручной сброс в порядке. Во время круиза используйте напряжение поглощения.

ФАКТ: С того дня, как вы установили банк, его физическая емкость в Ач постоянно меняется. Самая большая проблема с традиционными счетчиками ампер-часов или кулоновских счетчиков заключается в обеспечении их точности при физическом состоянии батарей . По мере того, как аккумуляторы стареют, их емкость меняется, это постоянно движущаяся цель, поэтому батарея емкостью 100 Ач, которую вы купили три года назад, теперь может быть только батареей емкостью 75 Ач.

Если ваш монитор батареи все еще запрограммирован на емкость 100 Ач, и вы потребляете 50% от предполагает емкость Ач, исходя из этого рейтинга в 100 Ач, вы действительно сейчас вытягиваете банк всего на 33% SOC. Ой….

Неточные предположения могут привести к ошибочным данным:

Вы запрограммировали 100 Ач в счетчик Ач. Ваша батарея из-за возраста и использования теперь имеет емкость 75 Ач. Теперь вы потребляете 50% от 100 Ач из батареи, за исключением того, что на самом деле батарея имеет только 75 Ач, и вы заканчиваете;

100 Ач Допущение = 50 Ач Удалено:

75 Ач – 50 Ач = 25 Ач = 33,3% Фактический SOC

На самом деле, если вы добавите показатель Пейкерта в смесь, вы на самом деле можете быть ниже или выше в зависимости от фактической нагрузки, при которой он был вытянут. Святая корова, это сбивает с толку….!

Это всего лишь один пример, когда ач-счетчик или кулоновский счетчик могут стать неточными по отношению к фактическому блоку батарей . Эти устройства не являются plug & play и настолько же умны, как , если вы сделаете их . Пожалуйста, помните об этом.

Счетчики кулонов или ампер-часов считают ампер-часы очень точно. Однако они не имеют ни малейшего представления о физической емкости вашего банка в Ач или его фактическом состоянии здоровья . Вы, владелец, должны сообщить ему емкость банка и запрограммировать его как можно точнее. T

С традиционными счетчиками ампер-часов многие из нас в отрасли используют хитрость, заключающуюся в том, чтобы начать с немного меньшей запрограммированной емкости ампер-часов, чем рассчитана батарея. Так что для батареи 100 Ач я мог бы изначально запрограммировать ее на 95 Ач, поэтому владелец никогда не достигает 50% SOC в первый год ( функция самозащиты ). В следующем году я могу убрать еще 3–8% от емкости и т. д. и т. д. Для большинства это всего лишь грубые предположения, если только у вас нет возможности провести настоящий тест емкости. На многих банках он может незначительно коррелировать, но не ожидайте, что гестиматы будут идеальными.

Я также рассчитываю на то, что батарея потребляет средний ток разряда , который ниже номинальной 20-часовой нагрузки. Это может привести к немного большей вместимости банка, но опять же это сбивает с толку среднего лодочника, особенно когда мы вводим в уравнение нашего хорошего друга мистера Пейкерта. 9. Это сложно, отнимает много времени, и очень немногие лодочники готовы этим заниматься. Честно говоря, я не знаю ни одного яхтсмена, который действительно провел бы точный 20-часовой нагрузочный тест.

Счетчики Ач/кулонов полагаются на то, что фактические значения емкости за 20 часов будут точными, чтобы оставаться точными для SOC с течением времени. Без точной 20-часовой производительности нет 9 часов.0021 реальная точность SOC в счетчике Ah, только достаточно близко или дальность стрельбы от бедра . Это может быть не так уж плохо, но это приличный запас по сравнению с точным SOC . Просто помните об этом, когда вы , предполагая, что ваш счетчик Ah точен по отношению к вашему банку .

К сожалению, сценарий, изложенный выше, для традиционного счетчика Кулон/Ач, является лишь одним из многих способов, которыми эти устройства могут стать отключенными и приводят к неточным показаниям SOC . Есть и другие сценарии gotcha , которые тоже могут поднять свою уродливую голову. Пожалуйста, найдите время, чтобы прочитать статью, родственную этой:

Повышение точности монитора батареи

Подсказки могут включать в себя ошибки шунтирующей проводки, температуру батареи, расчеты эффективности заряда, использование PSOC, различные скорости заряда, Peukert, ложные повторные синхронизации. вызванных солнечными лучами или ветром, изменением физической емкости Ач, изменением эффективности заряда по мере старения аккумулятора, неправильным программированием и т. д. и т. п..

Несмотря на то, что счетчики Ah могут сбиваться с толку Я подозреваю, что главная причина, по которой они обычно ведут к увеличению срока службы банка, заключается просто в том, что они делают владельцев более осведомленными о своем банке . Важно больше знать о производительности вашего банка и источника заряда . Большее осознание может сыграть большую роль, чем мы могли бы предположить.

В течение многих лет я устранял неполадки и помогал владельцам использовать эти устройства более разумно и точно. К сожалению, часто кажется, что я бью в барабан в звуконепроницаемой комнате, и никто этого не слышит. Когда владельцы понимают, как работает счетчик Ah, они могут быть очень полезными. Большинство моих клиентов продлили время автономной работы благодаря счетчику ампер-часов.

С новыми аккумуляторными технологиями, которые стоят в три-десять раз дороже, чем технология жидкостных элементов, и многими яхтсменами, переходящими на более новые технологии, такие как GEL, AGM, TPPL AGM и литий-ионные аккумуляторы LiFePO4, точный или максимально точный мониторинг дорогого банка , это почти обязательное условие.

Люди часто задают мне вопросы о , как установить монитор батареи , поэтому я потратил некоторое время и попытался сделать его простым. Их на самом деле легко установить, но есть пара Gotcha ловушки, жертвой которых вы можете стать сами.

На рынке представлено достаточное количество мониторов батарей с традиционным подсчетом ампер-час;

• Системы Блю Си 1830
• Xantrex LinkLite и LinkPro
• БЕП
• e-Xpert
• Виктрон
• НАСА
• Филиппы
• БМ Про
• Кристек
• Богарт Инжиниринг
• Мастервольт
• и т. д. и т.п..

Устройства Victron, описанные в этой статье, являются одними из самых простых в установке, а также одними из самых дешевых.

.

Три поколения

Слева направо у меня представлены три поколения монитора батареи. Оригинальный Link 10 был изготовлен компанией Cruising Equipment Company, и они действительно положили начало хорошему делу. Несмотря на то, что многие продукты «LINK» были немного глючными, они в целом пользовались уважением и любовью яхтсменов.

Где-то по пути Cruising Equipment стала Heart Interface, а затем Xantrex купила Heart Interface. Затем Xantrex нашла TBS Electronics в Нидерландах и начала импорт и ребрендинг монитора, произведенного TBS, под названием Xantrex XBM (на фото в центре). XBM был идентичным монитору батареи Victron 501 и был очень, очень надежным устройством. Он также предлагал вариант компьютерного интерфейса, что в то время было чем-то новым для мониторов батареи.

В конце концов Xantrex переключилась на все мониторы батарей, созданные TBS, такие как нынешние Link-Lite и Link-Pro. Они зарекомендовали себя как надежные, хотя и очень дорогие устройства.

Примерно в то время, когда Xantrex подписала контракт на перемаркировку мониторов TBS, Victron нашла нового производителя для производства своих устройств, хотя я не знаю, кто это. Victron BMV-602S изображен справа и мало похож на встроенные мониторы TBS.

Шунт Victron BMV-602S

Шунт Victron уникален тем, что к нему добавлена ​​печатная плата, что значительно упрощает подключение. Шунты на самом деле не являются направленными устройствами, но поскольку Victron добавила печатную плату / кабельный разъем UTP, это делает их направленными.
Шунт имеет маркировку -НАГРУЗКА и -АККУМУЛЯТОР . НЕ подключайте его в обратном направлении, иначе он не будет работать должным образом. Сторона с маркировкой -BATTERY должна быть подключена к отрицательной клемме батареи, а сторона с маркировкой -LOAD должна видеть отрицательные нагрузки системы.

Этот монитор ОЧЕНЬ прост в установке. У него всего два провода, кабель UTP и кабель питания. Кабель UTP имеет длину 10 метров или примерно 33 фута, что позволяет использовать множество вариантов монтажа дисплея. Кабель UTP — это единственный провод, по которому должен работать дисплей монитора. Это буквально «подключи и работай». Кабель UTP очень похож на телефонный кабель, только немного более прочный. Красный провод питания просто подключается к положительному выводу аккумулятора и клемме +B1 шунта.

Этот шунт имеет два входа питания, +B1 и +B2 для двух блоков, так как он может контролировать напряжение второго блока пуска/резерва.

Схема подключения

Куда подключается стартерная батарея
Это просто, но часто приводит к путанице. Пусковая батарея идет со стороны нагрузки шунта.

 Я попытался подключить это на скамейке, чтобы воспроизвести то, что можно увидеть на борту лодки. Это объяснение очень трудно проиллюстрировать на лодке. На самом деле я сфотографировал это довольно давно, на лодке, и решил не использовать ни одну из фотографий.

Очевидно, что домашний банк будет состоять из нескольких батарей, но суть та же. Одна батарея использовалась только в иллюстративных целях. Если ваша лодка не подключена к положительной или отрицательной распределительной шине, это может очень помочь в организации проводки.

Я также показал двойной блок MRBF Blue Seas (морской аккумуляторный предохранитель) на опоре батареи. Я использую один для домашнего банка и один предохранитель для генератора переменного тока, который я обычно всегда подключаю напрямую к домашнему банку.

Загружает OK  / Загружает Not OK

OK вот проблема, о которой мы говорили. Почти каждый случай устранения неполадок с мониторами батареи, с которыми мы сталкивались, можно отнести к , где вы подключили отрицательные провода постоянного тока.

Шунт считывает нагрузки в системе, измеряемые как падение напряжения в мВ на шунте. Этот шунт представляет собой шунт на 500 ампер 50 милливольт. Это означает, что при 500 амперах на шунте будет падение 50 мВ. Зная это, производитель монитора может настроить отображение на любую нагрузку от 0 до 500 ампер или от 0 до 50 мВ.

Если какая-либо нагрузка, например заземление трюмной помпы, подключена перед шунтом или со стороны -АККУМУЛЯТОРА, нагрузка НИКОГДА не будет видна, записана или измерена монитором. Все нагрузки постоянного тока на борту должны считываться монитором батареи. Инверторы, зарядные устройства, генераторы переменного тока, солнечные батареи, ветряные электростанции, распределительные панели постоянного тока, детекторы сжиженного нефтяного газа и т. д. и т. д., и так далее.

Имейте в виду, что многие морские генераторы переменного тока заземлены корпусом, поэтому заземление системы, которым на большинстве судов является блок двигателя, является путем заземления генератора. Хотя я предпочитаю изолированную землю для генераторов переменного тока, на многих лодках просто нет генераторов с этой функцией, и они используют корпус в качестве земли. В связи с этим основное заземляющее соединение судна должно быть подключено к стороне -НАГРУЗКИ шунта, а НЕ впереди него или к стороне -АККУМУЛЯТОР.

Везде, где вы видите зеленую стрелку, безопасно подключать провода отрицательной нагрузки постоянного тока. ЕДИНСТВЕННЫЙ провод, который должен подключаться к аккумулятору, — это одиночная отрицательная перемычка со стороны -BATTERY шунта. Никакие другие провода не должны быть подсоединены ни к минусовой клемме аккумулятора, ни к стороне -BATTERY шунта.

Чтение зарядного тока

На этом фото у меня подключено к системе зарядное устройство Guest. Монитор батареи показывает положительный зарядный ток +5,68 А, как и должно быть. Обратите внимание на расположение черного зажима типа «крокодил» на следующем изображении — это хороший пример того, почему на самом деле ДЕЙСТВИТЕЛЬНО важно, где подключены отрицательные системные провода.

Ничего не измерять !!

Единственное, что отличается на этой фотографии, это расположение отрицательного вывода зарядного устройства . Зарядное устройство по-прежнему выдает около 5,68 ампер, но поскольку отрицательный вывод находится на неправильной стороне шунта , он не может быть захвачен или измерен шунтом. Если он не может быть виден/захвачен шунтом, он не может быть зарегистрирован или прочитан монитором батареи.

ВАЖНО: Не перескакивайте через шунт!

Любой провод, который наматывается на КЛЕММУ АККУМУЛЯТОРА или СТОРОНУ АККУМУЛЯТОРА шунта, я называю ПРОВОДОМ КРОССОВКИ .. Просто скажите «нет» ПРОВОДА КРОССОВА. питание системы зарядным током отрицательный провод *нагрузки должен находиться на стороне нагрузки шунта, а не на стороне -АККУМУЛЯТОРА.

ПРИМЕЧАНИЕ: Термин «провода нагрузки » применяется к проводам зарядки и разрядки

Предохранители аккумуляторных батарей

Я твердо верю в защиту от перегрузки по току или плавкие предохранители аккумуляторных блоков, даже пусковые блоки на небольших вспомогательных двигателях, несмотря на то, что это не является требованием для соблюдения в ABYC E-11.

Этот продукт называется предохранителем клеммы аккумулятора. Эти предохранители предназначены для защиты проводки от короткого замыкания и просты в установке. Я использую двойную версию для банка и провода генератора. Как всегда, выбирайте предохранители в зависимости от калибра защищаемого провода.
Каждый положительный провод, подключенный к аккумулятору, должен быть защищен предохранителем в пределах 7 дюймов от аккумулятора или как можно ближе. Это включает в себя инверторы, генераторы переменного тока, зарядные устройства, трюмные насосы или провода стереопамяти.

Интересно, что черный держатель предохранителя для этого монитора батареи Victron находится на расстоянии 7 дюймов от кольцевой клеммы для штыря батареи.
Предохранитель батареи Артикул

Выполнение соединений

Это задняя часть BMV-602S. Имеется порт для комплекта подключения к компьютеру, который можно приобрести за дополнительную плату, сигнализация и порт для подключения кабеля UTP.

Plug & Play

После того, как вы выбрали место, просверлили отверстие для монитора и проложили кабель UTP, просто подключите его к розетке. Если вы можете подключить факсимильный аппарат, вы уже знаете, как подключить монитор к шунту. Это не может быть проще. Спасибо Victron за то, что сделали это так просто!

Конец шунта

Теперь подключите кабель UTP к шунту. Легко..

Нажмите !

Нажмите, вот и все!

Провод питания – конец штыря

Это крупный план обжатого штыря кабеля питания. Если у вас есть инструмент для обжима наконечников, не стесняйтесь обрезать его до нужной длины.

Используйте небольшую отвертку

Используйте маленькую отвертку с плоским лезвием и просто сдвиньте оранжевый язычок в сторону шунта, чтобы открыть зажимной механизм. На этом фото я еще не сдвинул оранжевый язычок в сторону шунта.

Сдвиньте назад оранжевую вкладку

Сдвинув язычок назад, просто вставьте штифт на место. Он войдет в гнездо почти до пластика.

Older Link 10

Вот яркий пример того, почему мне нравится Victron за простоту. Это более старый Link 10, и для него требуется установить пять проводов, а затем привинтить их к концу монитора. Это, конечно, не сложно, но требует определенного уровня точности, доступа и может быть немного утомительным.

Текущие мониторы Xantrex, Link-Lite и Link-Pro, по-прежнему подключаются точно так же, как старый Link 10, и, кроме того, они стоят дороже.

Шунт 500 A x 50 мВ

Вместо печатной платы, смонтированной на шунте, как это выбрала компания Victron, которая предлагает настоящую простоту « plug and play », шунты серии Link и многие другие по-прежнему требуют зачистки проводов, обжима, и физическая необходимость вручную подключать шунт. Синий и красный провода с предыдущей фотографии, а не изображенные здесь на шунте, идут к положительному полюсу аккумулятора с встроенными предохранителями.

Опять же, это не сложно, только более утомительно. У меня все еще есть Link-Pro на моем собственном судне, и я считаю, что устройства Xantrex немного более прочны, но вы, безусловно, платите за это качество, которое может даже не быть необходимым.

На момент написания этой статьи Xantrex Link-Lite стоил в Defender 223,99 доллара. Однако это еще не все. Мониторы Xantrex поставляются без провода для подключения, только с шунтом. «Комплект связи Xantrex » или примерно переводится как; провод с несколькими витыми парами стоит еще 104,99 доллара в Defender. Установки Victron поставляются полностью укомплектованными и готовыми к установке.

Xantrex Link-Lite обойдется вам в 233,99 долл. США + 104,99 долл. США = 328,98 долл. США. Victron BMV-702 будет стоить вам около 100,00 долл. США или около того. Они оба будут контролировать напряжение второго банка, но Victron стоит меньше и делает больше. Это также позволит подключить компьютер, чего Link-Lite не сделает.

При этом, если вам не нужно контролировать напряжение второго банка, на самом деле это не так уж необходимо, если это просто начальный или резервный банк, тогда Victron также предлагает монитор для одного банка BMV-700.

Измерение напряжения

Мониторы батареи могут отображать на экране множество различных значений, включая напряжение, потребляемые ампер-часы, силу тока, состояние заряда и многое другое.

Экран «V», как показано здесь, измеряет напряжение для собственного банка. Это показание напряжения показывает, что аккумулятор заряжается плавающим образом.

Эта конкретная модель, Victron *BMV-602S, может контролировать напряжение двух батарей, как и модели Xantrex Link-Pro и Link-Lite от Xantrex.

* ПРИМЕЧАНИЕ: BMV602S заменен на BMV-702. BMV712 добавляет Bluetooth для программирования и связи.

Блок измерения напряжения 2

На экране «VS» отображается напряжение второго банка. Поскольку для этой иллюстрации я использовал одну батарею, измеритель показывает то же напряжение, что и экран «V».

Должен упомянуть, что несколько человек на лодочных форумах жаловались на то, что экраны V и VS, даже при питании от одного и того же источника, не синхронизированы или не откалиброваны. Этот образец правильно откалиброван. У опытного моряка и инженера-электрика на SailboatOwners.com было два устройства с показаниями напряжения от 0,01 до 0,03 вольта при измерении от одного и того же источника.

Разница от 0,01 до 0,03 вольта имеет большое значение? Нет, совсем нет, но я просто хотел, чтобы вы были в курсе, чтобы вы не паниковали, если ваши экраны V & VS не полностью совпадают. Victron, возможно, потребуется улучшить контроль качества с помощью экранных показаний V и VS!

Измерение силы тока в состоянии покоя

Экран «I» показывает текущий вход/выход. Этот снимок показывает отсутствие нагрузки или тока заряда.

Измерение расхода тока

На этом снимке экрана «I» показано, как монитор измеряет отрицательную нагрузку. Отрицательная нагрузка обозначается знаком –.

Измерение зарядного тока

На этом экране отображается зарядный ток, обозначенный отсутствием символа – .

Потребляемые ампер-часы

Это экран CE или потребляемой энергии. Он показывает количество ампер-часов, потребляемых от аккумулятора. После того, как аккумулятор полностью зарядится, это значение сбрасывается до 0,0 Ач, что означает полностью синхронизированный монитор.

Если вы потребляете ток 10 ампер в течение 4 часов, на экране CE отобразится -40 Ач.

Состояние заряда

Это экран SOC или состояния заряда. Этот экран — лучший способ контролировать SOC батареи с помощью этого монитора. Этот экран полезен только в том случае, если вы правильно запрограммировали монитор, он синхронизируется так, как должен, и правильно подключен. Это показание рассчитывает количество энергии, доступной в аккумуляторе, с поправкой на Peukert & CEF / Эффективность зарядки и емкость. Экран колеблется от 0% = мертвый до 100% = полный.

Подсчет ампер-часов возможен, но чаще всего он не является точным отражением истинного состояния заряда батареи. Например, если батарея сильно разряжена и при высоком токе вы получите меньше полезных Ач, чем ее номинал. Если рисовать медленнее, чем 20-часовой рейтинг, вы можете получить больше Ah от него.

Экран SOC вычисляет экспоненту Пейкерта и CEF, а экран Ah — нет.
Пожалуйста, найдите время, чтобы прочитать руководство для этих мониторов, так как их, как правило, сложнее запрограммировать и освоить, чем фактическую установку!

Чтобы ваш монитор был точным:

• Правильно подключите его
• Программирование точного показателя Пейкерта для банка
• Запрограммируйте точную емкость Ач для вашего банка
• Программирование точной эффективности заряда
• Отключить или запрограммировать автоматическую синхронизацию
• Используйте ручной известный-полный сброс
• Сбрасывать как можно чаще, когда вы знаете банк полон
• Каждый год находите новую емкость на 20 часов Ач или уменьшайте емкость с помощью емкости на удар от бедра догадка

ВАЖНАЯ ИНФОРМАЦИЯ: Резервная емкость, Резервные минуты или рейтинг RC НЕ являются емкостью 20 Ач!

ПРИМЕЧАНИЕ: Большинству исправных свинцово-кислотных аккумуляторов требуется 115% или более заряда, по сравнению с тем, что вы вынули. Это означает, что эффективность заряда 85% часто более точна, чем 90%. Обратитесь к производителю аккумулятора, чтобы получить наиболее точный показатель эффективности зарядки, который вы можете получить. Для получения дополнительной информации и подробностей по этому сложному вопросу см.: Программирование монитора батареи

Удачи и счастливого плавания!

Нравится то, что вы видели или читали? Хотели бы вы видеть больше таких статей? Так что не стесняйтесь делать пожертвования, поддерживать сайт и поддерживать его рост. Я изо всех сил стараюсь, чтобы эта информация была БЕСПЛАТНОЙ. Если вам понравилось, вы узнали из этого или я сэкономил вам немного денег, не стесняйтесь сделать небольшое пожертвование, это все, о чем я прошу.

Нажмите кнопку ПОЖЕРТВОВАТЬ ниже, если вы хотите сделать пожертвование.

Переключить область ползунка

Ссылка для загрузки страницы

Как установить монитор батареи в электрическую систему самодельного автофургона

Монитор аккумуляторной батареи для вашего домашнего аккумуляторного блока в самодельном автофургоне не является необходимостью, но опять же, не является и датчиком уровня топлива для вождения. . Они оба служат одной и той же цели.

Небольшое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения к солнечным батареям, которые представляют собой полное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое. поможет сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

Что делает монитор батареи автофургона?

Монитор батареи, по своей сути, сообщает вам три ключевых элемента информации:

• Чистый ток (в амперах), который входит или выходит из аккумуляторов
• Процент оставшегося заряда аккумуляторов
• Напряжение аккумуляторов

Victron BMV-712 Приложение Bluetooth, получающее данные от Battery Monitor

Как работает Battery Monitor ?

A Монитор батареи находится на линии между вашими батареями и ВСЕМИ нагрузками вашей электрической системы.

Монитор батареи показывает, сколько ампер входит или выходит из ваших батарей в любой момент времени.

Что такое шунт?

Шунт — это фактическое измерительное устройство, которое вы подключаете к отрицательному кабелю, идущему от отрицательных клемм аккумулятора к отрицательной шине. Обычно есть небольшой порт данных для подключения кабеля, который идет к самому монитору, а также небольшой провод питания, который подает питание на монитор.

Монитор батареи

Монитор батареи — это маленькое устройство с дисплеем, которое вы подключаете к шунту. Если шунт — это компьютер, то монитор — это… ну… монитор.

Монитор батареи Bluetooth

Victron BMV-712, в частности, на самом деле имеет возможности Bluetooth, которые позволяют вам легко получить доступ к большему количеству информации с вашего телефона, чем легко получить с вашего фактического дисплея.

Пользовательский интерфейс приложения Victron Connect является долгожданным дополнением к электрической системе элитного автофургона, поскольку оно имеет простой пользовательский интерфейс, а также исторические данные об использовании.

No related posts.
