Газовый котел для горячего водоснабжения

Если в Вашем доме или квартире довольно часто случаются перебои с горячим водоснабжением, значит, стоит задуматься о том, чтобы установить и использовать газовый котел для горячего водоснабжения. Это устройство станет незаменимым, особенно в зимний период года, когда наличие горячей воды в доме особо актуально.

Современные котлы оснащены автоматической системой управления, удобны и безопасны в эксплуатации. Значительная энергоэффективность оборудования позволит экономно расходовать газ, что, в свою очередь, даст возможность использования оборудования круглый год. Газовый котел для горячего водоснабжения может быть:

  • одноконтурным;
  • двухконтурным.

Для чего используются газовые котлы?

Одноконтурные котлы используются исключительно для отопления помещений.

Двухконтурные — обеспечивают не только отопление, но систему горячего водоснабжения. При этом оба контура являются независимыми и не влияют на взаимную работу.

Газовый котел для горячего водоснабжения способен обеспечить теплом и горячей водой дом или квартиру с площадью до 450 квадратных метров (в зависимости от мощности и производительности).

Прибор может быть настенного или напольного исполнения. В каждом из случаев необходимо монтировать систему трубопроводов (газ, вода, отходы горения) и отдельную электрическую сеть. При этом эксплуатацию котла должна обеспечивать и система безопасности с постоянной приточной вентиляцией.

Кроме того, газовый котел можно использовать в комплексе с накопительным водонагревателем по косвенной или комбинированной схеме подключения.

Необходимая документация.

Газовый котел является пожароопасным оборудованием. Для его эксплуатации требуется разрешение всех ответственных органов, а также контракт на обслуживание с ремонтной или монтажной компанией. Прибор необходимо размещать в отдельном помещении с заданным объемом воздуха и работающей вентиляцией.

Часты случаи, когда котел размещен на кухне, но возможно это лишь при полном соответствии помещения с требуемыми нормами безопасности. Стоит отметить, что надо обеспечивать и звуковую сигнализацию (приспособления для определения утечек СО или метана). Все характеристики отмечены в технических условиях.

Отдельной строкой идет обустройство газового ввода и трубопровода. Для них надо свое разрешение, в котором подробно прописаны условия эксплуатации и применение арматуры. Электро-магнитный клапан, счетчик, защитный блок и запорное вентиля должны быть сертифицированы по заданному образцу. Для всего оборудования требуется также свое техническое обслуживание и периодические повторные проверки сертификатов.

Преимущества и недостатки современных газовых котлов

На сегодняшний день настенные газовые котлы для горячего водоснабжения по долговечности и надежности сравнялись с мощными напольными котлами.

Внутри современного газового настенного котла расположена целая «котельная»: насос, тепловой генератор, бак расширительный, автоматика и другие элементы, выполняющие производительную и контролирующую функцию оборудования.

Нагрев воды в двухконтурном газовом котле для горячего водоснабжения выполняется через теплообменник в проточном режиме. Такой процесс гарантирует получение любого количества нагретой воды. Двухконтурный котел, работающий в таком режиме, ничем не отличается от газовой колонки.

Из недостатков стоит выделить:

  • сложность и высокую стоимость монтажа;
  • необходимость разрешений и сертификатов;
  • постоянное обслуживание самого котла и его составляющих;
  • требования по безопасности;
  • ну, и номинальная цена на прибор, которая значительно выше, чем у электрических водонагревателей.

Как выбрать газовый котел для водоснабжения?

Приняв решение приобрести газовый котел, потребители зачастую хотят обеспечить себя не только отоплением, а и горячей водой. Существуют разные варианты газовых котлов для водоснабжения: двухконтурные агрегаты, со встроенным бойлером или с емкостью косвенного нагрева. В зависимости от необходимого объема горячей воды подбирают лучший вариант.

Варианты газовых котлов для водоснабжения – их плюсы и минусы

Двухконтурные газовые котлы

Двухконтурные агрегаты изначально предназначены для обеспечения потребителей горячей водой – в их конструкции предусмотрен вторичный контур, который соединяется с краном водоснабжения. При его открытии из теплообменника будет поступать горячая вода – клапан закрывает контур отопления и теплоноситель движется во вторичный теплообменник, подогревая находящуюся в нем воду. Пока кран не закрыт, теплоноситель не вернется в систему отопления. Таким образом, контур для горячего водоснабжения работает по принципу проточного водонагревателя.

Такой двухконтурный газовый котел для отопления и горячего водоснабжения хорош тем, что, выполняя две функции, он имеет компактные размеры и легко впишется даже в малогабаритную квартиру. Большинство данных агрегатов оснащаются коаксиальными дымоходами, которые можно вывести через стену.

Минусом такого варианта является ограниченный объем получаемой горячей воды –  самые мощные модели способны нагревать жидкость до 30ºC со скоростью13-14 л/мин. Этого хватит только для обеспечения 2-3 точек водозабора. Некоторые владельцы двухконтурных агрегатов жалуются, что при открытии горячего крана первые 3-5 секунд вода поступает холодная. Если у Вас большая семья, то объема, производимого двухконтурным газовым котлом, будет недостаточно.

Агрегаты со встроенным бойлером

Более производительным вариантом является газовый котел со встроенным бойлером. Вода в нем прогревается послойно, горячая при этом поднимается вверх, а холодная опускается вниз. Существуют как настенные, так и напольные модели. Благодаря встроенной емкости данное газовое устройство способно сразу выдать воду заданной температуры. Настенные газовые котлы для отопления и водоснабжения в основном оборудуются емкостью вместимостью до 30 л. Такие агрегаты подойдут для установки в квартире. Напольные отопительные устройства способны вместить до 100 л горячей воды, но их значительные габариты смогут вписаться только в частный дом большой площади.

Данный вариант способен обеспечить больший объем горячей воды, чем двухконтурный газовый котел, но меньше, чем устройство с бойлером косвенного нагрева. Для принятия душа данный газовый котел подойдет, а вот для любителей ванн объема нагретой воды может не хватить. Минусом устройств со встроенным бойлером также является их высокая цена.

Бойлер косвенного нагрева

Если Вам нужно много горячей воды, лучшим вариантом станет одноконтурный газовый котел с бойлером косвенного нагрева. В отличие от предыдущего варианта, он оборудован собственным нагревателем, в который поступает теплоноситель и нагревает воду, находящуюся в баке. Емкости косвенного нагрева могут иметь разный объем – 50, 100, 200, 500 и более литров.

Бойлеры обычно изготавливают из нержавеющей или эмалированной стали, изредка — из стеклокерамики. Для предупреждения коррозии в емкости имеется магниевый или титановый анод. Способность сохранять тепло у разных баков отличается. Лучше выбирать бойлер, у которого толщина стенок не меньше 4 см.

Обратите внимание! Не стоит экономить на качестве теплоизоляции бойлера косвенного нагрева – чем она лучше, тем меньше топлива в последствии будет расходовать котел.

Если бойлер позволяет организовать рециркуляцию в системе ГВС, при включении любого крана из него сразу же пойдет горячая вода. К системе водоснабжения с рециркуляцией можно подсоединить полотенцесушитель или трубы «теплых полов».

Плюсом объединения газового котла с бойлером является то, что Вы сможете получать необходимый объем нагретой воды.

Минусы – дороговизна такой системы и необходимость выделения отдельного помещения под котельную.

Какой котел выбрать – одноконтурный или двухконтурный?

У многих потребителей возникает вопрос, какой газовый котел под отопление и водоснабжение лучше выбрать – одноконтурный или двухконтурный.

Первый вариант отличается надежностью и большим сроком службы, в то время как вторичный теплообменник часто выходит из строя из-за солевых отложений, и его ремонт обходится недешево. К одноконтурному газовому котлу для горячего водоснабжения проще подключить бойлер косвенного нагрева, чем к двухконтурному агрегату.

Если же Вам достаточно скорости подачи нагретой воды 12-13 л/мин, то лучше приобрести агрегат с двумя контурами. Это оптимальный газовый котел для горячего водоснабжения квартиры.

Если Вы хотите объединить двухконтурный агрегат с бойлером косвенного нагрева, учитывайте, что не все они рассчитаны на такое соседство. При выборе агрегата интересуйтесь у продавцов-консультантов, к какой модели можно подсоединить емкость косвенного нагрева.

Как правильно рассчитать мощность газового котла для водоснабжения?

Расчет мощности газового котла для отопления рассчитывают исходя из правила, что на обогрев 10 м² необходим 1 кВт энергии. Сверху закладывается запас производительности исходя из теплоизоляции дома и погодных условий региона.

Для расчета водоснабжения ориентируются на то, что каждые 5 кВт нагревают около 1,5 л/мин. Получается, что агрегат мощностью 20 кВт может обеспечить скорость нагрева 7-8 л/мин. Этого хватит, чтобы помыть посуду или для выполнения утренних процедур, но маловато для принятия полноценного душа. Для этих целей требуется уже около 10 л/мин, что сможет обеспечить агрегат мощностью от 25 кВт. Максимальную скорость в 13-14 л/мин выдают газовые котлы, мощность которых превышает 34 кВт.

При выборе бойлера косвенного нагрева важно правильно рассчитать его необходимый объем. Как показывает практика, для одного человека хватит емкости на 20-30 л, для трех – на 100 л, для пяти проживающих – на 140-150 л.

Обратите внимание! Не стоит приобретать бойлер косвенного нагрева с объемом больше требуемого, ведь это потянет перерасход топлива и вызовет необходимость в дополнительном месте для размещения крупногабаритной емкости.

Различия в схеме отопления и горячего водоснабжения между одно- и двухконтурным котлом

Виды и отличия газовых котлов

Газовое оборудование может отличаться как функциональностью, так и конструкцией, способом монтажа, оснащенностью автоматикой. Эти различия требуют более детального описания.

Одноконтурный или двухконтурный

Если вы хотите сэкономить место, или просто не загромождать дом лишним оборудованием, идеальным решением станут двухконтурные газовые котлы для горячего водоснабжения частного дома или квартиры.

Называются они так потому, что оснащены двумя контурами нагрева, один из которых замкнутый (отопление), второй проточный (горячее водоснабжение). По месту установки они бывают как настенными, так и напольными.

Для справки. Настенные котлы компактнее, но их максимальная мощность ограничена. Они подходят только для отопления стандартных квартир или сравнительно небольших загородных домов.

На последней картинке представлен котел не с проточной схемой подогрева воды, а со встроенным бойлером. У каждой из этих схем есть свои плюсы и минусы, которые нужно взвесить перед покупкой агрегата.

Проточная схема обеспечивает нагрев воды в битермическом теплообменнике, и обладает следующими преимуществами:

  • Быстрый нагрев;
  • Постоянное наличие горячей воды;
  • Газовый котел имеет компактные габариты.

К недостаткам можно отнести образование накипи на внутренних стенках теплообменника при жесткой воде. Это усложняет ремонт и обслуживание агрегата, требует установки фильтров для умягчения воды.

В отличие от проточного водонагревателя, в котел со встроенным бойлером встроены два теплообменника. Один нагревает теплоноситель от пламени горелки, а во втором вода греется от теплоносителя отопления и хранится в накопителе.

Фото напольного газового котла со встроенным бойлером

Преимущества данной схемы:

  • Отсутствие накипи в теплообменнике;
  • Простота обслуживания – бойлер можно чистить и ремонтировать, не выключая отопление;
  • Всегда есть запас горячей воды.

Недостатки тоже очевидны. Это большие размеры агрегата и уменьшение скорости нагрева воды при её активном потреблении.

Одноконтурный газовый котел предназначен только для отопления, поэтому и устроен проще, и стоит дешевле. Однако и его можно использовать для подготовки горячей воды, если вместо одной из веток отопления подключить к нему бойлер косвенного нагрева.

Одноконтурный газовый котел для горячего водоснабжения с подключенным бойлером

Такая конструкция занимает гораздо больше места при той же эффективности, что дает один двухконтурный котел. Но её явным преимуществом является стабильная температура горячей воды, которую можно отрегулировать. В случае с проточным водонагреванием, это практически невозможно.

С естественной или с принудительной тягой

По типу тяги, котлы бывают с открытой и с закрытой камерой сгорания.

Разница между оборудованием двух типов

Агрегаты с открытой камерой и естественной тягой, воздух для горения газа получают непосредственно из помещения, в котором установлены — а продукты сгорания отводятся через вертикальный дымоход, выведенный сквозь все перекрытия и кровлю. Только он может создать тягу, достаточную для дымоотведения.

Вертикальный дымоход – один из недостатков котлов с естественной тягой

Для установки такого оборудования необходимо соблюдать следующие требования:

  • Наличие отдельного помещения. Если такого помещения нет, то комната, в которой он стоит, должна быть нежилой. Чаще всего это кухня;
  • Высота потолков должна быть не менее 2,5 метров;
  • Объем помещения не должен быть меньше 15 кубометров, плюс 0,2 кубометра на каждый киловатт мощности отопительного прибора;
  • Необходима качественная вентиляционная система, способная три раза в час полностью обновлять воздух в помещении с котлом. Оно обязательно оборудуется дверью с вентиляционной решеткой или зазором над полом и окном с форточкой.

Котел с открытой горелкой в подвале дома

В квартире многоэтажного дома, установка подобного оборудования не допускается. А вот в частном строении, при наличии подвала или отдельной котельной, оно предпочтительнее по двум причинам:

  • Стоит значительно дешевле аналогов с принудительной тягой;
  • Проще в обслуживании и ремонте.

Это не значит, что устанавливать и ремонтировать такой котел можно своими руками. Это исключительно прерогатива специалистов из газовых служб.

В агрегатах с закрытой камерой сгорания, тяга создается специальным встроенным вентилятором. Они оборудованы коаксиальным дымоходом «труба в трубе». По внутренней — отводятся наружу отработанные газы, а по пространству между трубами, в котел поступает свежий воздух для горения, засасываемый вентилятором.

Дымоход выводится на улицу через стену и располагается горизонтально. Что исключает попадание в него мусора и атмосферных осадков.

Так как приток воздуха из помещения таким котлам не нужен, то и требований к их установке гораздо меньше. Это может быть любое нежилое помещение в доме, и даже шкафчик на кухне.

На заметку. Имейте в виду, что работа вентилятора создает постоянный шум, который может раздражать, если агрегат расположен в часто посещаемом помещении.

Наличие автоматики

У разных агрегатов может отличаться и уровень автоматизации их работы и управления:

  • Самым простым устройством, стоящим даже на самых дешевых котлах, является пьезорозжиг. Включение котла производится только вручную, путем розжига запальника – пилотной горелки, от которой затем зажигается основная горелка. Минус в том, что запальник продолжает гореть в течение всего времени работы оборудования, забирая до 20% газа. За перекрытие подачи газа при отсутствии пламени, отвечает простое устройство – термопара. Плюс такой схемы в энергонезависимости котла.

Котел с пьезорозжигом и термопарой

  • Энергозависимые котлы со встроенной автоматикой экономичнее в эксплуатации, но стоят дороже. Запальник в них не горит постоянно, а управление функционалом намного удобнее. Можно включать и выключать оборудование, регулировать его мощность по выносному термостату и даже дистанционно по СМС. Можно программировать температурный режим, используя таймер. Но при отключении электричества все эти схемы работать не будут.

Панель управления современного газового котла

Заключение

Как видите, такое оборудование, как газовый котел для водоснабжения отличается большим разнообразием видов. Можно выбрать напольные или настенные модели, агрегаты с естественной или принудительной тягой, оборудованные системой автоматического или ручного управления. Все зависит от ваших условий, предпочтений и финансовых возможностей.

Если эта тема вам интересна или вам предстоит делать выбор оборудования для своего жилища, много дополнительной информации вы найдете в видео в этой статье.


Снабжение дома горячей водой — как сделать, варианты и схемы

Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.

Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

Проточный – большой пиковой мощности

Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.

Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.

Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.

Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.

Недостатки проточного


При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.

Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается.
В результате также происходи перерасход воды и энергии.

Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.

В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.

Накопительная система нагрева воды

Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.


Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).

Недостатки накопительных

  • Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
  • Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
  • Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
  • Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

Бойлер косвенного нагрева – стабильная система ГВС

Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.

Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

С буферной емкостью – наибольший запас энергии

В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т. е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.

Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…

Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость

Другие особенности нагрева воды отоплением

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный

Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.

Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.

Бойлер послойного нагрева

Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.

Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.

Ошибка – неправильное подключение бойлера ГВС

Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.

Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу.

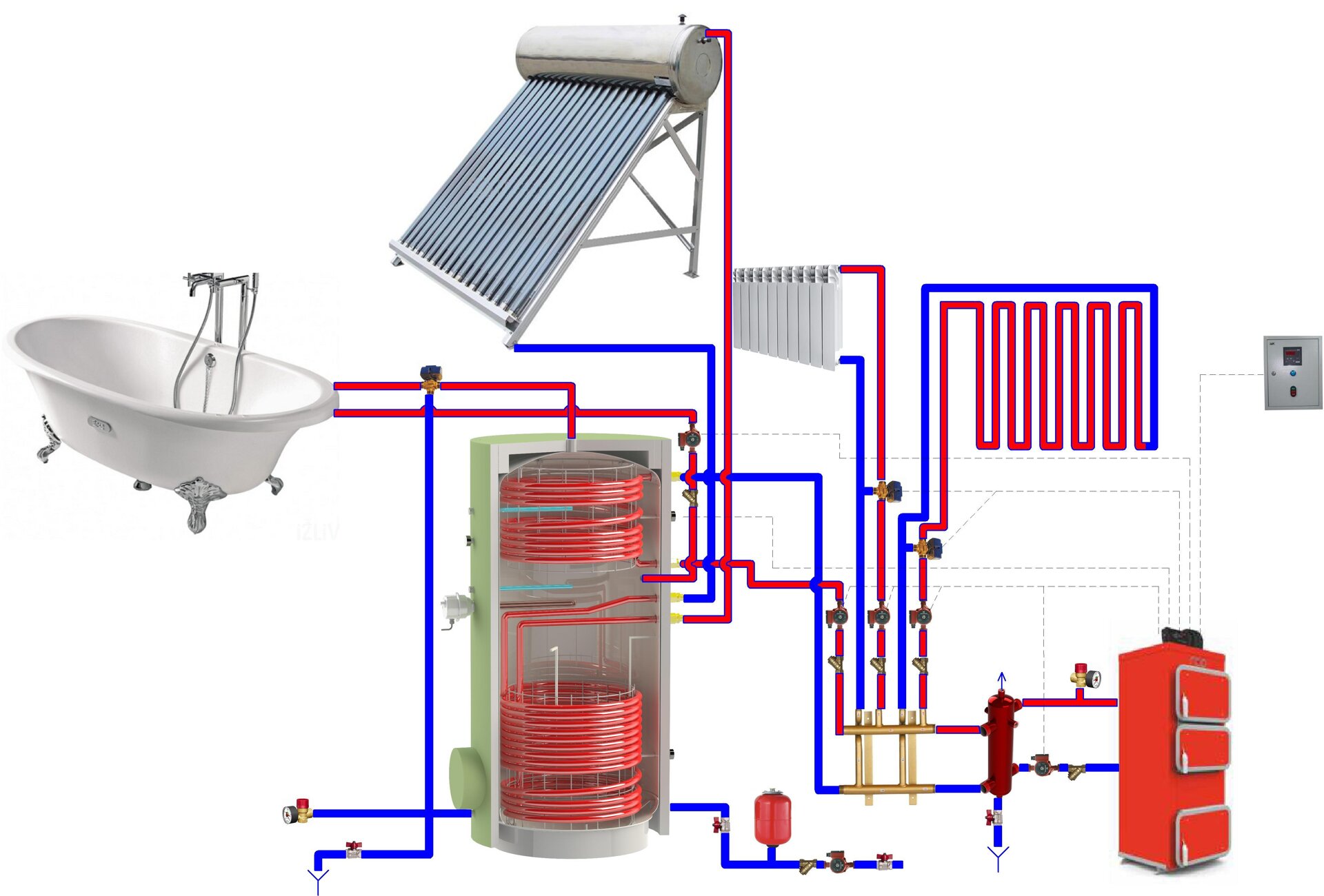

Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом

Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…

Двухконтурный настенный газовый котел | Отопление дома и квартиры



Вступление

Само название, двухконтурный газовый котел, подразумевает использование этого котла для системы отопления (один контур) и нагрева воды в системе ГВС, горячего водоснабжения (второй контур). Ведущим производителем различных видов двухконтурных котлов отопления является компания KD Navien. Вы можете приобрести газовые котлы navien в Краснодаре у дистрибьютора «Мамонт». На первый взгляд, двухконтурный котел, устройство удобное и может заменить два устройства. Но так ли это на самом деле, попробуем разобраться.



Два типа двухконтурных газовых котлов

В любом газовом котел отопления, система нагрева воды для водопровода, априори, является вторичной. То есть, конструктивно ГВС это, дополнительные возможности котла, а отсюда его недостатки. Что бы их понять разберем, как в двухконтурном котле нагревается вода в ГВС. Какие типы газовых котлов бывают, можно прочитать в статье Типы газовых котлов отопления.

Для выполнения своей задачи по нагреву водопровода ГВС разделяют два типа двухконтурных газовых котлов.

  • Первый тип двухконтурного котла нагревает воду ГВС проточным способом,
  • Второй тип, нагревает ГВС в ёмкости, которая установлена в котле.

Проточный двухконтурный котел, по понятным причинам, меньше размера, отсюда компактнее и изящнее. Но у него есть недостатки.

Нагрев воды проточным способом подразумевает не мгновенный нагрев воды. После открытия горячего крана вода начнет прогреваться через 10-15 секунд. Также, при большом потреблении воды, сама вода будет охлаждать проточный нагреватель, как следствие падение температуры воды.

Отсюда вывод, двухконтурные газовые котлы отопления не подойдут для домов с большим потреблением горячей воды. Рекомендуемое комфортное потребление горячей воды для таких котлов 15 литров  в минуту.

Частично устраняют эти недостатки двухконтурные газовые котлы со встроенным бойлером. Котлы такого типа, устраняют проблему проточного прогрева, вода всегда нагрета и готова к использованию. Но остается проблема, малого количества горячей воды. Максимальная ёмкость встроенного бойлера 60 литров, оптимальная 40 литров. Опять-таки, такой котел не подходит для домов с большим потреблением воды.

Вывод

Из всего вышесказанного, делаем простой вывод. Двухконтурный газовый котел подходит для небольших помещений (домов) с небольшим потреблением горячей воды в системе ГВС.

Популярные марки двухконтурных котлов

В популярных марках ничего сверхнового, все ведущие производители котлов выпускают свои марки двухконтурных котлов со своими изюминками.

©Obotoplenii.ru

Другие статьи раздела: Газовые котлы отопления



Водоснабжение — Protherm

Водоснабжение жилых помещений зародилось довольно давно. В Древнем Риме водопроводы называли акведуками. В XI или начале XII века первый водопровод из деревянных труб появился и в России, в Ярославовом дворище в Новгороде. Московский кремль имел водопровод с XV века. Первая городская водопроводная система в Москве (Мытищинский-Московский водопровод) появилась в 1804 году.

В качестве материала для водопровода использовали глину, древесину, медь, свинец, железо, сталь, а с развитием органической химии стали применять и полимеры. Трубопроводы больших диаметров также изготавливали из цемента, железобетона, асбестоцемента, а в последние годы и из различных видов пластика.

Из-за повышенной механической прочности и устойчивости к повышенным температурами в хозяйственном и водоснабжении наибольшее распространение получили металлические водопроводы — из стали, нержавеющей стали и чугуна.

В XX веке в развитых странах в водоснабжении зданий большое распространение получили трубопроводы из меди из-за комбинации факторов, обеспечивающих повышенные сроки безаварийной эксплуатации.

На сегодняшний день горячая вода для домов и квартир приготовляется двумя способами:

Централизованная система горячего водоснабжения

В централизованных системах выработка тепла производится на ТЭЦ, в различных котельных, используется также и «отбросное» тепло промышленных предприятий; при этом тепло передаётся к потребителям по трубопроводам теплосети. Приготовление горячей воды производится как в самих источниках тепла, так и в центральных тепловых пунктах (ЦТП).

Для предотвращения охлаждения воды в трубопроводах систем горячего водоснабжения в периоды малого водоразбора осуществляется постоянная циркуляция.

Индивидуальная система горячего водоснабжения

При индивидуальной системе горячего водоснабжения водонагреватели (бойлеры и котлы) устанавливаются непосредственно в местах потребления воды (в квартирах, жилых домах и локальных котельных). На этой системе горячего водоснабжения мы бы и хотели остановиться более подробно.

Существует два способа нагрева горячей воды:

  • нагрев воды в пластинчатом теплообменнике двухконтурного котла. Это наиболее экономичный и простой вариант, поскольку, при покупке двухконтурного газового котла в нем уже установлен пластинчатый теплообменник для нагрева горячей воды (смотрите раздел «Компоненты системы отопления»). Как правило, производительность горячей воды в двухконтурном котле не очень велика (до 14.0 литров в минуту), но ее достаточно для обеспечения кухонной мойки, душа и умывальника
  • нагрев воды в накопительном бойлере косвенного нагрева. Более дорогостоящий, но и более комфортный способ приготовления горячей воды, поскольку, позволяет приготовить большое количество горячей воды в короткий промежуток времени (от 15.0 литров в минуту и больше). Это идеальное решение для загородных домов, в которых предусмотрено несколько ванн, умывальников и душевых кабин. Накопительные бойлеры бывают разного объема, то 60 до 1000 литров и могут быть включены в систему отопления для работы с любым котлом на любом виде топлива.

Существуют и электрические накопительные бойлеры, которые очень распространены в квартирах и дачных домиках, оптимальное решение в сезон летнего отключения центрального горячего водоснабжения в городах. Однако, их постоянная эксплуатация экономически не так выгодна, как эксплуатация тандема накопительного бойлера косвенного нагрева и газового котла, поскольку газ все еще остается самым дешевым энергоносителем в нашей стране.

Ознакомиться с перечнем производимых на нашем заводе в Словакии бойлеров косвенного нагрева для котлов Вы сможете в разделе каталога «Водонагреватели и бойлеры косвенного нагрева». Перейти

Газовый двухконтурный котел, как правильно пользоваться горячей водой [Новости СевПласта]

Многие владельцы настенных двухконтурных газовых котлов задают вопрос: «Как правильно пользоваться функцией приготовления горячей воды?». Особенно это актуально летом, когда заказчик выставляет минимальное значение температуры воды, и при этом котел работает не стабильно, то отключается, то включается, вернее, периодически гаснет горелка. Заказчики справедливо считают, что это «неправильная» работа водонагревателя и обращаются в сервисный центр с заявкой на ремонт.

Мы попытаемся разобраться в этом вопросе. Начальник сервисного центра «Севпласт» Александр Костылев подтвердил, что заказчики обращаются с подобными проблемами. И в качестве примера привел котел «Vaillant Atmo Tec Pro 24 кВт», установленный в офисном помещении. Если установить рукоятку регулировки температуры воды в крайнее левое положение (соответствует 35 С), то газовая горелка начинает «хлопать»: выключается и через время включается. Это происходит из-за того, что не происходит полный теплосъем с теплообменника, срабатывает температурный датчик, электронная плата отключает работу газовой горелки.
Чтобы нормализовать работу газового котла, необходимо рукоятку регулировки температуры воды установить в крайнее правое положение, так как при этом увеличивается теплосъем при том же значении расхода воды и, соответственно, теплообменник не перегревается, и котел самопроизвольно не отключается.

На сайте kotel.ua на примере газового котла «Viessmann Vitopend 100 — 24 кВт» проведен анализ аналогичного поведения котла при пользовании горячей водой.

«Настенные котлы в процессе эксплуатации могут изменять свою мощность в зависимости от тепловой нагрузки. Данный диапазон модуляции является постоянным. При малом расходе горячей воды котел снижает свою мощность до минимальной. Если не повысить отбор теплоты, котел начинает перегреваться, после чего отключается. Это приводит к частому тактированию прибора, что способствует не только дискомфорту, но и уменьшению срока эксплуатации котла.

Процесс отбора теплоты можно описать следующей зависимостью:


где:
G – необходимый расход воды для отбора данного количества теплоты, л/мин;
14,33 – переводной коэффициент.
Q – тепловая мощность котла, кВт;
tг – заданая температура горячей воды, ?С;
tх – температура холодной воды, ?С;
Температура горячей воды задается ручкой на котле и может изменяться в диапазоне 30-57 С. Температура холодной воды колеблется на протяжении года — зимой она равна 5 С, а летом – 15 С. Минимальная мощность котла составляет 10,5 кВт.
Необходимый расход горячей воды для полного отбора теплоты при использовании котла летом и установленной ручки горячей воды в положение «1», равен:

Т.к. в двухконтурных котлах установлены ограничители протока горячей воды (в данном случае он составляет 10 л/мин), полученный расход превышает максимум, соответственно котел будет перегреваться.
Минимальные расходы горячей воды для котла Vitopend 100 24 кВт для зимнего и летнего периода приведены на рис. 1 и рис. 2.

Рисунок 1 – Минимальный расход воды на ГВС для котла Vitopend 100 24 кВт
(температура холодной воды 5°С))


Рисунок 2 – Минимальный расход воды на ГВС для котла Vitopend 100 24 кВт
(температура холодной воды 15°С)

Результирующий график с минимальными расходами в зависимости от положения ручки горячей воды на котле представлен на рис. 3.

Рисунок 3 – Минимальный требуемый расход горячей воды при работе котла на минимальной мощности (котел Vitopend 100 24 кВт)

Анализируя данный график, можно сделать несколько рекомендаций для повышения отбора теплоты и, как следствие, повышение комфорта при использовании горячей воды:
• Расход горячей воды должен быть выше соответствующей кривой на графике
• Ручку горячей воды на котле следует устанавливать в максимальное положение, а достигать необходимой температуры в смесителе за счет подмеса холодной воды (вопреки всеобщему заблуждению, повышение заданной температуры воды на котле не приведет к повышению потребления газа)».

Интернет-магазин Севпласт

Высокоэффективный комбинированный котел серии Rheem® Prestige® предлагает как обогрев помещения, так и горячую воду в одном — водонагреватели и комбинированные котлы Rheem

Rheem Номер модели RCBH-199DVLN
RCBH-199DVLP
RCBH-180DVLN
RCBH-180DVLP
Расход газа для отопления помещений 4
(режим отопления)
МАКС 120 000 БТЕ / ч 100000 БТЕ / ч
МИН. 18000 БТЕ / ч 18000 БТЕ / ч
Расход газа на ГВС
(ГВС)
МАКС 199000 БТЕ / ч 180000 БТЕ / ч
МИН. 18000 БТЕ / ч 18000 БТЕ / ч
АПУЭ 95% 95%
Коэффициент диапазона изменения (обогрев помещения) 6. 7: 1 5,6: 1
Коэффициент нагрева (ГВС) 11: 1 10: 1
Непрерывный расход
(ГВС)
МАКС 9,9 галлона в минуту 9.0 галлонов в минуту
Подъем на 45 ° F 7,7 галлона в минуту 7.0 галлонов в минуту
Повышение 77 ° F 4,5 галлона в минуту 4,1 галлона в минуту
Кол-во ванных 5 2–2,5 2
Темп.Ассортимент Отопление помещений 100–180 ° F
ГВС от 90 до 140 ° F
Тип Внутренняя прямая вентиляция
Система дымохода Герметичный воздухозаборник или воздухозаборник для горения
Система зажигания Прямое электронное зажигание / автоматическое определение пламени
Горелочная система Горелка из металлического волокна с предварительным смешиванием
Система газового клапана Клапан соотношения воздуха
Минимальный расход активации 0. 5 галлонов в минуту
Минимальный непрерывный расход 0,4 ​​галлона в минуту
Материал внутренней трубы STS 304, медные трубки (первичные и вторичные)
Вместимость воды Менее 2 галлонов
Давление воды 6 МАКС ГВС 150 фунтов / кв. Дюйм / отопление 30 фунтов / кв. Дюйм
МИН. ГВС 15 фунтов / кв. Дюйм / отопление 12 фунтов / кв. Дюйм
Давление газа Nat.Газ 3,5 дюйма до 10,5 дюйма
Сжиженный газ 8,0 ″ WC до 14,0 ″ WC
Материалы Кожух Холоднокатаная углеродистая сталь
Теплообменник STS 304 нержавеющая сталь
Устройства безопасности Датчик пламени, концевой выключатель отключения при перегреве, Детектор утечки газа,
Детектор утечки воды, Термистор выхлопных газов, Датчик давления,
Термистор системы отопления
Гарантия Жилой район — теплообменник на 10 лет,
Запасные части на 5 лет, ремонт на 1 год

Газовые котлы: краткое руководство

Каждому дому нужен какой-то котел, но из-за того, что на выбор так много типов, новичка, которому нужно его купить, может сбить с толку. Это руководство предназначено для того, чтобы показать, что такое газовые котлы, чем они отличаются от других котлов и какую работу они выполняют.

Альтернативы газу

Стоит отметить, что существует несколько источников топлива для котлов. Действительно, 4 миллиона из 24 миллионов домов в Великобритании отапливаются не на газе, а на других видах топлива. Электрические котлы составляют значительное меньшинство в Великобритании, на их долю приходится около 1,7 миллиона домов, хотя эта цифра может увеличиться, поскольку более экологичные требования к электричеству повлияют на большее количество потребителей.

В сельской местности или в других отдаленных районах дома по-прежнему часто не подключаются к газовой сети. В этих домах обычно есть котлы, работающие на баллонном газе или масле, которые необходимо безопасно доставлять и хранить. В редких случаях котлы могут работать даже на угле или дровах.

Однако в Великобритании газ исторически является самым популярным, его используют более 80% домохозяйств. Это относительно дешевый и надежный источник тепла, который является предпочтительным топливом для приготовления пищи, поэтому не показывает немедленных признаков снижения его популярности.

Для чего нужен газовый котел?

Проще говоря, газовый котел нагревает воду. Это достигается путем перекачивания циркулирующей воды в трубопроводе через серию газовых пламен. Когда вода проходит через пламя, она нагревается, как вода в кастрюле или чайнике. Эта вода служит двум целям в современном доме: центральное отопление и горячее водоснабжение.

Центральное отопление

Центральное отопление работает по схеме — горячая вода перекачивается из бойлера в каждый радиатор по очереди и находится в постоянной или почти постоянной циркуляции при включении отопления.Хотя время от времени вам может потребоваться повышать давление в радиаторах, одна и та же вода используется снова и снова. К тому времени, когда вода пройдет через все радиаторы, она потеряет часть своего тепла, но оно восстанавливается в бойлере и снова отправляется по кругу.

Включено ли центральное отопление, определяется термостатом. По сути, это термометр с переключателем, который включается, когда температура ниже установленной, и выключается, когда она выше. В результате температура в доме остается более или менее постоянной, с точностью до нескольких градусов по обе стороны от выбранной вами температуры.

Горячая вода

Вторая задача газового котла — нагрев воды. Он выполняет эту задачу так же, как и для центрального отопления, то есть перекачивает циркулирующую воду над пламенем, чтобы оно нагрелось.

Это можно сделать двумя способами:

  1. Мгновенная горячая вода, как в случае с комбинированным котлом
  2. Вода для нагрева в баке, например, в системном котле, или в котле только для нагрева

Однако в обоих случаях вода, нагретая над пламенем, составляет не вода, которая выходит из крана — она ​​просто используется как среда для нагрева воды, которую вы используете.Мы рассмотрим эти типы котлов ниже.

Котлы конденсационные

В прошлом пламя воздействовало на воду в трубах, но затем тепло от пламени отводилось в атмосферу. Учитывая, что это может быть при температуре более 200 ° C, это большая потеря энергии.

Конденсационные котлы эффективно используют тепло дважды. Сначала пламя нагревает воду в трубах, и вода направляется в радиаторы, резервуар или краны. Но затем горячий воздух и дымовые газы проходят через серию перегородок, где они проходят по трубопроводу холодной воды, идущей в противоположном направлении.Таким образом, холодная вода начинает нагреваться на до того, как попадет в пламя.

Это означает, что для нагрева воды до рабочей температуры требуется меньше тепловой энергии и, следовательно, меньше газа.

Закон требует, чтобы все новые котлы были конденсационными, и этот закон вступил в силу для газовых котлов в 2005 году (или в 2007 году для жидких котлов). Так что, если ваш котел новее, это уже должен быть конденсационный котел.

Эти системы, также известные как обычные, обычные, открытые или традиционные бойлеры, нагревают воду, которая циркулирует вокруг системы центрального отопления, а отдельный контур нагревает бак с горячей водой, нагревая воду в баке.Резервуар питается из резервуара с холодной водой, обычно на чердаке, который питается водопроводной водой. Это традиционный тип котла, который использовался во всех домах до 1970-х годов.

Они полезны для больших домов, потому что после того, как резервуар наполнится горячей водой, из них можно одновременно открыть несколько кранов. В баке с горячей водой могут быть установлены электрические элементы для нагрева воды в ночное время, когда электричество дешевле, или для работы в качестве резервного на случай выхода бойлера из строя. Главный недостаток заключается в том, что после того, как горячая вода израсходована (т.е. если кто-то принимает глубокую ванну), всем приходится ждать, пока вода снова нагреется. Кроме того, они могут нагревать больше воды, чем требуется, что неэффективно.

Системные котлы

аналогичны котлам, работающим только на отопление, с той разницей, что в бак с горячей водой подается вода из водопровода, а не вода из холодного бака. Поэтому они занимают меньше места, но имеют те же преимущества и недостатки, что и системы, работающие только на обогрев.

Котлы

Combi подходят для большинства небольших и средних домовладений.Как и два вышеупомянутых, они циркулируют горячую воду по системе центрального отопления, а также невероятно быстро нагревают поступающую воду из водопровода при открытии горячего крана. Это означает круглосуточную подачу горячей воды без выходных. Они также не требуют резервуаров для хранения, а это значит, что они практически не занимают места. Главный недостаток заключается в том, что если несколько человек включают разные горячие краны или душ одновременно, давление и температура воды упадут из-за превышения тепловой мощности. Кроме того, поскольку они зависят от давления в водопроводной сети, они не подходят для областей с низким давлением.

Узнать больше

Вот и все, что касается газовых котлов. Просмотрите другие сообщения в нашем блоге, чтобы узнать больше о котлах, а если вы хотите купить или установить такой котел, ознакомьтесь с нашим ассортиментом и нашей сетью квалифицированных монтажников.

Найди мой новый котел


Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут снизить ваши счета за топливо и снизить выбросы загрязняющих веществ в печи вдвое. Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старая, изношенная, неэффективная или слишком большая, самое простое решение — заменить ее современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на работу на жидком топливе или газе, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут быть трудно оправданными.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) прямо наружу, без необходимости использования вытяжного колпака или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными установками сгорания, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Консультации — Инженер по подбору | Основы водогрейных котлов

Цели обучения
  • Определите основные компоненты котла.
  • Различают типы водогрейных котлов.
  • Ознакомьтесь с правилами и требованиями безопасности для водогрейных котлов.

Котлы — одна из основных систем производства энергии в зданиях, обеспечивающая отопление помещений, а также горячее водоснабжение зданий и жителей. Котлы производят пар или горячую воду для распределения тепловой энергии между зданиями и внутри них.

Паровые системы и системы горячего водоснабжения с высокой температурой обычно используются на крупных предприятиях, поскольку более высокая энергоемкость позволяет уменьшить размеры оборудования и трубопроводов.В некоторых коммерческих, медицинских и промышленных объектах пар может также использоваться для других целей, а также для комфортного обогрева.

Однако высокое энергосодержание этих систем приводит к более низкой эффективности и более высоким потерям энергии. Эти высокоэнергетические системы также сопряжены с рисками безопасности, которые требуют специальных строительных требований и эксплуатационных навыков. По этой причине системы горячего водоснабжения более экономичны с точки зрения строительства, энергии и эксплуатации для многих более мелких систем.

Американское общество инженеров-механиков и Кодекс по котлам и сосудам под давлением, Раздел IV, Правила строительства отопительных котлов, определяют требования к водогрейным и паровым отопительным котлам по сравнению с требованиями к энергетическим котлам, которые используются в основном для выработки электроэнергии. и другое промышленное использование. Отопительные котлы производят пар менее 15 фунтов на квадратный дюйм или воду при температуре менее 250 ° F. В этой статье речь пойдет только о водогрейных котлах.

Основы котла

Все котлы состоят из четырех основных компонентов: горелки, камеры сгорания, теплообменника и элементов управления.

Горелка: Горелки предназначены для смешивания воздуха и топлива до оптимальных пропорций для полного и эффективного сгорания и обеспечения источника воспламенения смеси. Жидкотопливные горелки обычно используют горелку с наддувом и распылением топлива с помощью форсунки под давлением, воздуха или пара. Газовые горелки могут использовать либо вентилятор с принудительной тягой, либо естественную тягу с подачей газа через ряд отверстий.

Наиболее распространенным топливом в современных котлах является ископаемое топливо: природный газ и мазут № 2, поскольку распределение топлива широко доступно, а контроль и повышение эффективности были сосредоточены на этих видах топлива в связи с их преобладанием.

В начале истории котлов твердое топливо было наиболее распространенным, так как оно было наиболее доступным. Уголь и древесина были самыми распространенными. Уголь потерял свою популярность, в основном из-за высокого содержания серы и связанного с этим загрязнения, создаваемого сгоранием. Древесина вновь обрела популярность вместе с другими видами топлива из биомассы благодаря своей устойчивости.

Рисунок 1: На чугунных секционных котлах изображена пара двухтопливных горелок. Предоставлено: CDM Smith

Отработанное тепло от другого процесса, такого как газовый двигатель внутреннего сгорания или выхлоп турбины, можно использовать в качестве источника тепла вместо сжигания топлива в котле.Другой источник энергии, который может стать популярным, — это электричество. Горячая вода, вырабатываемая электрокотлом, не производит парниковых газов на объекте. Там, где электричество может быть произведено из 100% возобновляемых источников, электрический котел является генератором тепла с нулевым уровнем выбросов.

Камера сгорания: Для сгорания необходимы три компонента: топливо, кислород и тепло. Все три из них необходимо контролировать, чтобы эффективно управлять котлом. Скорость подачи топлива регулируется в соответствии с требованиями процесса по поддержанию температуры котла.Уровень кислорода, как компонента воздуха, регулируется для обеспечения полного стехиометрического сгорания топлива. Слишком мало воздуха и не все топливо не сгорает, что приводит к загрязнению, включая опасный оксид углерода и потраченное впустую топливо. При подаче избыточного воздуха энергия тратится впустую, поскольку избыточный воздух забирает тепло у пламени.

Высокие температуры пламени также вызывают реакцию азота с кислородом и образование оксидов азота, обычно обозначаемых как NO x . Температуру пламени можно регулировать, рециркулируя часть дымового газа и смешивая его с поступающим воздухом для горения, что снижает количество кислорода, доступного для процесса горения.Рециркулирующий газ не отбирает тепло из процесса сгорания, потому что он уже горячий. Тепло подается для инициирования горения с помощью искры и / или запального пламени. Горение обычно самоподдерживающееся, как только оно установилось.

Этот процесс сгорания обычно происходит в камере сгорания котла. Эту часть котла часто еще называют топкой. Стенки камеры сгорания также являются поверхностями теплообменника для котлов с внутренним сжиганием. Излучение — это основной способ передачи тепла от пламени воде в этой секции котла.Источником тепла также может быть источник вне котла. Тепло от турбины внутреннего сгорания или отработанное тепло от процесса можно направлять в котел. Это примеры внешних источников тепла.

Теплообменник: За пределами зоны пламени горячие продукты сгорания и неизрасходованные части воздуха проходят через более узкие каналы теплообмена, а тепло передается посредством конвекции и теплопроводности.

Теплообменники в котлах бывают трех основных конфигураций: водотрубные, жаротрубные и чугунные секционные.

Рис. 2: Конденсационные газовые котлы на новом водоочистном сооружении. Предоставлено: CDM Smith

Водотрубный котел — это котел, в котором нагреваемая текучая среда проходит через ряд труб или трубок, а дымовые газы находятся вне труб. Тепло от дымовых газов проходит через металлические стенки трубы. Большие водотрубные котлы построены из черных металлов.

Традиционно водотрубные котлы использовались для котлов большой мощности, однако с появлением маломассивных и конденсационных котлов водотрубная конфигурация стала более распространенной для котлов малой мощности.Водяные трубы для этих небольших котлов изготовлены из коррозионно-стойкого материала.

Жаротрубные котлы имеют трубы большого диаметра, расположенные в большом барабане. Газы сгорания проходят через эти трубы, нагревая воду в большом барабане. Жаровые трубы обычно располагаются горизонтально. Котлы также можно расположить вертикально, чтобы уменьшить занимаемую площадь. Вертикальная конфигурация конденсатора также упрощает отвод конденсированных дымовых газов.

Жаротрубные котлы классифицируются по количеству проходов продуктов сгорания и горения. Первый проход состоит из цилиндрической топки большого диаметра. Горячие газы поворачиваются на 180 градусов за второй проход через серию меньших трубок. Газы снова поворачиваются на 180 градусов; как правило, третий проход имеет трубы меньшего диаметра, но больше трубок, чем второй проход. Наиболее распространены трех- или четырехходовые котлы.

Горизонтальный котел с четным количеством проходов будет иметь дымоход рядом с передней частью котла, а нечетное количество проходов будет иметь дымоход на заднем конце.Задняя часть котла имеет дверцу с огнеупорной футеровкой (сухая задняя часть) или заполненная водой (мокрая задняя стенка). Котел с мокрой обратной стороной сложнее сконструировать и требует дополнительных уплотнений, поэтому он дороже, но увеличенная площадь теплопередачи повышает эффективность. Жаротрубные котлы изготавливаются из черных металлов.

Котлы чугунные секционные изготавливаются из модульных чугунных секций. Камера сгорания расположена низко в котле и окружена водяными каналами.Горячие газы сгорания обычно поднимаются вверх и по направлению к передней части котла, а затем обратно к задней части, аналогично трехходовому дымогарному котлу, но вместо газов, проходящих по трубам, газы проходят через расширенные поверхностные газовые каналы на внешней стороне. отливок. Вода содержится внутри отливок. Каждая литая секция соединяется с соседней секцией коническими соединителями, которые сжимаются, когда секции соединяются болтами.

У чугунного секционного котла есть несколько преимуществ.Чугун более устойчив к коррозии, чем сталь, используемая в водотрубных и жаротрубных котлах. Котел можно перемещать по одной секции через двери или окна здания. Благодаря модульной конструкции мощность котла можно регулировать, изменяя количество используемых чугунных секций.

Блок управления котлом

Для безопасной и эффективной работы всем котлам требуется управление тремя основными элементами: потоком воды, потоком воздуха и потоком топлива. Поверхности теплообмена для водогрейных котлов должны контактировать с водой, чтобы предотвратить перегрев теплообменной поверхности.Для этого требуются датчики низкого уровня воды.

Топливо и воздух регулируются согласованно, но количество подаваемого топлива является функцией тепловой мощности, необходимой для регулирования температуры котла. Затем воздух контролируется для оптимизации процесса сгорания.

Код модели для водогрейных котлов — ASME BPV Code Section IV. В этом коде перечислены шесть функций безопасности, которые должен иметь каждый водогрейный котел:

  1. Манометр или высотомер. Этот датчик помогает оператору определить, правильно ли заполнен котел водой и работает ли компенсация расширения в системе.
  2. Термометр. Это также позволяет оператору определять правильную работу котла и подтверждать работу требуемых регуляторов температуры.
  3. Два регулятора температуры. Если котел разжигается автоматически, то первым считается рабочий контроль. Второй — это предохранительное отключение по верхнему пределу. В большинстве юрисдикций регулятор верхнего предела должен быть оборудован переключателем ручного сброса.
  4. Автоматическое отключение подачи топлива при низком уровне воды. В большинстве юрисдикций требуется отключение подачи топлива при низком уровне воды с помощью переключателя ручного сброса. Второй выключатель низкого уровня воды требуется, если котел запускается автоматически и потребляет больше 400 000 БТЕ / час. Этот переключатель расположен выше нижнего предела безопасности и отключает горелку в случае низкого уровня воды и может позволить котлу перезапуститься после восстановления уровня воды. В водотрубных котлах с малой массой часто также требуется подтверждение протока воды через котлы. Из-за их малой массы перегрев происходит почти мгновенно, если поток воды прекращается.
  5. Резервы на тепловое расширение. Вода расширяется при нагревании, вызывая повышение давления в системе. Система теплового расширения дает этому увеличенному объему воды место, куда можно пойти.
  6. Предохранительный клапан. В дополнение к системе теплового расширения требуется предохранительный клапан. Этот клапан сработает, если расширительная система выйдет из строя или котел отключен от системы и произойдет случайное возгорание. Предохранительный клапан подключается непосредственно к котлу без запорной арматуры.Клапан устанавливается ниже номинального давления котла и любых других компонентов системы. Размер клапана должен предотвращать превышение расчетного давления в котле в случае, если поток воды заблокирован на выходе из впускного и выпускного трубопровода и горелки при полном огне. Номинал предохранительного клапана включает как давление сброса, так и интенсивность сжигания BTU для котла.

Рис. 3: На рисунке показаны собранные литые секции большого чугунного водогрейного котла. Предоставлено: CDM Smith

Котлы конденсационные

Чтобы повысить КПД котла выше порогового значения 85%, дымовым газам необходимо дать возможность конденсироваться на поверхности теплопередачи.Эффективность этих конденсационных котлов значительно повышается как за счет снижения допустимой температуры воды, что улучшает среднюю логарифмическую разницу температур в механизме теплопередачи, так и за счет рекуперации скрытой теплоты парообразования от сгорания топлива. КПД конденсационных котлов может достигать от 95% до 98%.

Конденсация допускается при использовании металлов, таких как медь, алюминий или нержавеющая сталь, и даже некоторых специальных чугунов. Производители и исследователи также экспериментировали с керамикой и другими композитными материалами.При конденсации загрязняющих веществ в топливе, особенно серы, необходимо минимизировать. Поэтому в качестве источника топлива чаще всего используется природный газ, однако в некоторых котлах допускается использование мазута со сверхнизким содержанием серы.

Благодаря высокой энергоэффективности и усовершенствованной конструкции водогрейных котлов с более низкой температурой, конденсационные котлы становятся все более популярными.

Коррозия в котлах

Коррозия котлов — основная причина выхода котлов из строя. Коррозия возникает как со стороны воды, так и со стороны огня.Коррозия со стороны воды вызвана кислородом в воде. В плотно закрытой системе водоподготовка практически не требуется, поскольку кислород абсорбируется по мере того, как трубопровод ржавеет, но останавливается, как только израсходуется весь кислород. В более крупных и / или негерметичных системах, где постоянно требуется подпиточная вода, коррозию со стороны воды можно контролировать, регулируя кислотность, щелочность и содержание кислорода путем добавления химикатов. Часто добавляются биоциды и ингибиторы образования солей.

Химический состав воды обычно проверяется и регулируется вручную, поскольку для системы горячего водоснабжения требуется намного меньше подпиточной воды, чем для паровой системы.Коррозия на стороне дымохода вызывается конденсацией дымовых газов на поверхности теплопередачи или дымоходе. Конденсат в дымоходе может попасть в котел и вызвать коррозию. Эта конденсация является очень кислой из-за серы в топливе и хлоридов в атмосфере. Когда эти соединения конденсируются, они соединяются с водяным паром дымовых газов и образуют сильные кислоты.

Самый простой способ контролировать эту конденсацию — поддерживать температуру дымовых газов и прилегающих поверхностей выше точки росы дымовых газов.Для этого требуется, чтобы температура дымовых газов оставалась выше 350 ° F. Температура означает, что максимально достижимый КПД котла находится в диапазоне от низких до средних 80%.

Рис. 4. Небольшой чугунный котел показывает необходимые компоненты безопасности. Предоставлено: CDM Smith

Нормы котла, требования

Зазоры спереди, сзади, по бокам и сверху котла для эксплуатации, технического обслуживания и осмотра должны соответствовать законодательным требованиям. Если не существует юрисдикционных требований, необходимо соблюдать требования производителя котла.Специализирующий инженер должен позаботиться об определении этих требований.

Часто эти требования отсутствуют в строительных нормах и правилах, но регулируются другими агентствами. Например, в Нью-Йорке Министерство труда определяет многие из параметров, перечисленных выше, и дополнительные требования, такие как лестницы для доступа к верхней части котлов.

Рис. 5: Этот чугунный котел был переоборудован с пара низкого давления на горячую воду. Предоставлено: CDM Smith

Основными нормами, регулирующими управление котлом, являются ASME CSD-18 «Органы управления и предохранительные устройства для котлов с автоматическим зажиганием» и NFPA 85: Код опасности для котлов и систем сгорания.CSD-1 применяется к котлам мощностью до 12 500 000 БТЕ / час. Многие местные и международные кодексы включают части этих двух кодексов в свои формулировки. Следующее обсуждение подчеркивает некоторые требования, содержащиеся в кодах. См. Коды исключений и, в некоторых случаях, более строгие требования, чем описано здесь.

Часто игнорируемые требования к средствам управления котлом — это требования к проводке внешних устройств, не снабженных средствами управления, предоставленными производителем.Одним из них является требование блокировки котлов с источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами системы управления, часто поставляемой производителем горелки. Еще один внешний элемент управления — дистанционный выключатель. Это требование определено в CSD-1 CE-110 (b). Эти элементы, внешние по отношению к средствам управления горелкой / котлом, требуют, чтобы технический инженер включил эти требования к интерфейсу в проектную документацию.

Водогрейные котлы имеют ряд преимуществ перед более мощными котлами в небольших системах.Конденсационные котлы стали наиболее часто устанавливаемыми котлами в новых установках, где вся система спроектирована так, чтобы использовать преимущества повышенной эффективности, обеспечиваемой более низкими температурами воды. Более низкая сложность водогрейных котлов и систем горячего водоснабжения доказала свою безопасность, надежность и эффективность при правильной установке и техническом обслуживании и позволяет сэкономить средства владельцев в течение всего срока службы системы.

Паровой котел против водогрейного котла

Когда дело доходит до парового котла и водогрейного котла, принципы работы более или менее одинаковы.И паровые котлы, и водогрейные котлы (также называемые водяными котлами) предполагают нагрев воды и создание пара за счет сжигания топлива. Нагретая вода передается по трубам котла, а создаваемый пар циркулирует по всему помещению с помощью радиаторов.

Хотя в большинстве случаев все работает одинаково, иногда пар, создаваемый в паровых котлах, собирается в отдельных контейнерах. В большинстве случаев сжигаемое топливо, используемое в паровых и гидротехнических котлах, одинаково.

Хотя водогрейные и паровые котлы имеют несколько общих черт, у них есть различия в областях применения. Поскольку паровые котлы более мощные, эти агрегаты обычно используются в промышленных приложениях, где требуется пар или горячая вода. С другой стороны, водогрейные котлы обычно используются только для отопления. Продолжайте читать, чтобы узнать больше об основных различиях между паровыми котлами и водогрейными котлами.

Паровой котел и водогрейный котел

Некоторые из основных различий между водогрейными котлами и паровыми котлами включают точки нагрева, уровень и циркуляцию воды, аксессуары, стоимость, эффективность и безопасность, а также уровни воды и средства управления.

Пункты отопления

Интенсивность закипания воды в водогрейных котлах исключительно мала. В большинстве водогрейных котлов температура нагрева не превышает 180 или 200 градусов по Фаренгейту. Напротив, паровые котлы отличаются очень высокой интенсивностью кипения воды. Эти высокие температуры необходимы для превращения воды в пар. В результате температура нагрева паровых котлов выше примерно 212 градусов по Фаренгейту.

Циркуляция воды и уровни

В то время как водогрейные котлы или водогрейные котлы должны постоянно полностью заполняться водой, для паровых котлов не предъявляются аналогичные или одинаковые требования.В паровых котлах естественное расширение пара вызывает заполнение труб. С другой стороны, водогрейные котлы должны иметь электрический насос для циркуляции горячей воды.

Принадлежности

В большинстве случаев паровой котел не требует дополнительных принадлежностей. Напротив, водогрейный котел обычно требует расширительного бака, циркуляционного насоса и обратного клапана потока. Самое главное, для водогрейного котла потребуется моторизованный насос.

Стоимость внедрения

Стоимость парового котла и водогрейного котла примерно одинакова.Вариации стоимости обычно зависят от типа требуемого топлива, такого как нефть или газ.

Безопасность и эффективность

По сравнению с паровыми котлами водогрейные котлы традиционно более безопасны. При этом КПД паровых котлов традиционно ниже, чем у водогрейных. Причина этой разницы заключается в том, что в паровых котлах не используются мотопомпы для улучшения циркуляции. Самое главное, что эффективность агрегата будет во многом зависеть от производителя парового котла или водогрейного котла.

Уровни воды и регуляторы

Как упоминалось ранее, водогрейные котлы требуют очень высокого уровня воды или до верха водяной рубашки. Напротив, паровые котлы имеют уровни воды под верхней частью рубашки, что позволяет производить пар. Паровые котлы имеют конструкцию со смотровым окном и поплавковым клапаном. Эти механизмы автоматически регулируют количество воды.

Радиаторы распределяют пар по всему объекту, и пар возвращается обратно в котел под действием силы тяжести.В результате паровой котел продолжает повторять этот цикл без какой-либо арматуры или специальных устройств управления, таких как автоматические воздуховыпускные устройства, обратные клапаны потока или циркуляторы.

С другой стороны, для работы водогрейных котлов требуется несколько принадлежностей и приспособлений. Эти устройства имеют уникальное устройство для регулирования температуры, называемое аквастатом, которое удовлетворяет двум основным требованиям:

  • Управляет рабочей температурой котла
  • Действует как трансформатор низкого напряжения, а также как реле для управления циркуляционным насосом

Некоторым водогрейным котлам требуется более одного циркуляционного насоса, что требует дополнительных реле или многофункциональной панели управления.Другие элементы управления, необходимые для водогрейных котлов, включают:

  • Регулятор давления воды
  • Предохранитель обратного потока или обратный клапан для предотвращения повторной миграции котловой воды
  • Предохранительный клапан температуры-давления используется для обеспечения давления и температуры в допустимых пределах.
  • Расширительный бак используется для облегчения сжатия и расширения воды.
  • Ручные или автоматические воздухоотводчики необходимы из-за непрактичности герметизации системы отопления.

Коррозия и образование накипи

Для водогрейных и паровых котлов могут потребоваться различные методы очистки воды, но паровые котлы должны иметь водоподготовку для предотвращения образования коррозии и накипи. Один из наиболее распространенных методов — продувка снизу.

В водогрейных котлах образование накипи не является распространенной проблемой. Тем не менее, у водогрейных котлов все еще могут быть проблемы, связанные с коррозией. Обычно это решается добавлением химикатов, поглощающих кислород.

Свяжитесь с Applied Technologies of New York

Ищете ли вы паровой котел или водогрейный котел, Applied Technologies of New York удовлетворит ваши потребности. Мы являемся представителем ведущих производителей котлов в мире.

Наши технические специалисты и инженеры по продажам, прошедшие обучение на заводе, проведут интуитивно понятную оценку потребностей и помогут выбрать лучший котел для вашего предприятия. Мы обеспечиваем квалифицированные продажи и поддержку по телефону:

Свяжитесь с Applied Technologies of New York сегодня, чтобы назначить встречу.

Типы систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

Внутри печи, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается.Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься через дымоход. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе.«Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду. Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств контроля безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива).Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE — это как пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в бойлере используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления входят в стандартную комплектацию новых котлов, тогда как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по системам отопления» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет этот трюк, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома.Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Тепловой насос с грунтовым источником нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом так же, как и центральный кондиционер, для тепловых насосов с наземным источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, грунта и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может доставлять больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, и ее нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти агрегаты могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустима большая разница температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Газовые обогреватели без вентиляции: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас возможности дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оснащены датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, а также во многих городах США и Канады.

Электрические обогреватели

Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть могут обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к отключению автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко подсчитать: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час в эксплуатации — и быстро будет стоить больше, чем его покупная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они меньше загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство деревянных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. При обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен герметично закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» свой источник тепла.

Обратитесь в Ассоциацию излучающих панелей

Воздуховод, мини-разъем, мульти-разъем .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Устранение неисправностей котла 101: Руководство домовладельца

Дома в Средней Атлантике, использующие лучистое тепло, полагаются на постоянную подачу горячей воды для обеспечения комфорта и безопасности в холодную погоду.Неисправности котла — серьезное неудобство, которое может превратить дом в морозильную камеру, пока проблема не будет устранена.

Из-за высокого давления и температуры в котельной системе многие неисправности требуют опыта специалиста по HVAC. Однако есть некоторые проблемы с котлом, которые может решить домовладелец. Прочтите это руководство по устранению неполадок котла, чтобы узнать, сможете ли вы решить проблему самостоятельно или лучше обратиться к профессионалу.

Нет тепла или плохой нагрев

Котел не дает тепла по многим причинам.Сначала начните с общих причин и исправлений, таких как термостат и контрольная лампа, а затем продолжайте советы по поиску и устранению неисправностей котла.

  • Термостат — Первое, что нужно проверить при поиске неисправности котла, это установка термостата. Убедитесь, что термостат находится в режиме «обогрев» и что установленная температура выше комнатной. Если вы используете старый ручной термостат, он должен быть ровным, иначе настройки будут отключены.
  • Блок предохранителей или монтажная панель — Проверьте блок предохранителей или монтажную панель на предмет перегоревшего предохранителя или сработавшего прерывателя.
  • Постоянная пилотная лампа — Если в котле используется постоянная пилотная лампа, убедитесь, что она горит. Если это не так, вы можете попытаться зажечь его вручную, но неисправность термопары — компонента, который автоматически отключает подачу газа — является частой причиной. Кроме того, воздух из неисправного уплотнения может гасить пилота.
  • Воспламенитель с горячей поверхностью — Запальные устройства с горячей поверхностью обычно служат до пяти лет. Фактически, во время профессионального профилактического обслуживания устройство следует заменять каждые три года, чтобы избежать подобных ситуаций.Это не дорогая деталь, но вам нужно будет позвонить своему специалисту по HVAC, чтобы починить ее.
  • Циркуляционный насос — Проверьте циркуляционный насос, чтобы убедиться, что он работает. Если насос холодный и вы не чувствуете, что он работает, возможно, перегорел предохранитель. Если насос горячий, неисправность может быть связана с двигателем, насосом или рабочим конденсатором.

Некоторые радиаторы не нагреваются

Вы также можете встретить один или несколько радиаторов, которые не производят тепло, когда остальная часть котельной системы работает нормально.Если вы уверены, что правильно отрегулировали клапан радиатора для выработки тепла, проблема может заключаться в неисправном циркуляционном насосе или клапане зоны, из-за чего в одни зоны поступает горячая вода, а в другие — нет. Причиной тому также может быть отстой, отложения или коррозия в трубах.

Трубка для замороженного конденсата

Конденсатопровод направляет конденсат из котельной системы в канализацию, расположенную за пределами дома. Иногда образуется лед и постепенно образуется ледяная плотина внутри трубы. Когда это происходит, конденсат снова попадает в котел, и котел автоматически отключается.Котел не запустится, пока труба не будет очищена. Попробуйте эти советы по размораживанию:

  • Если вы не видите скопления льда на конце трубы рядом со сливом, следующим логичным местом скопления льда является изгиб или изгиб.
  • После того, как вы определились с местом, вы можете выливать ведро за ведром горячей воды на трубу, пока лед не растает. Не используйте кипящую воду, так как она может треснуть трубу.
  • В качестве альтернативы вы можете обернуть трубку термоупаковкой или грелкой.
  • Как только лед растает, прочтите руководство котла о том, как сбросить вашу модель.

Странные шумы

Шумы котла довольно распространены, но временами они все же надоедают. Если ваш котел грохочет, значит на теплообменнике образовалась известковая накипь, которую необходимо очистить. После очистки он также будет работать более эффективно. Если ваши трубы издают шум, возможно, в обратных линиях скопилась избыточная вода или в неисправном циркуляционном насосе.

Хотя большинство проблем с шумом не приводят к внезапной остановке нагрева котла, попросите специалиста по HVAC определить проблему и устранить проблемы с котлом для повышения эффективности нагрева и увеличения срока службы котла.

Добавить комментарий

Ваш адрес email не будет опубликован.
