Экран на радиатор отопления своими руками: как сделать решетку радиатора, особенности изготовления

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов.

Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение.

Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

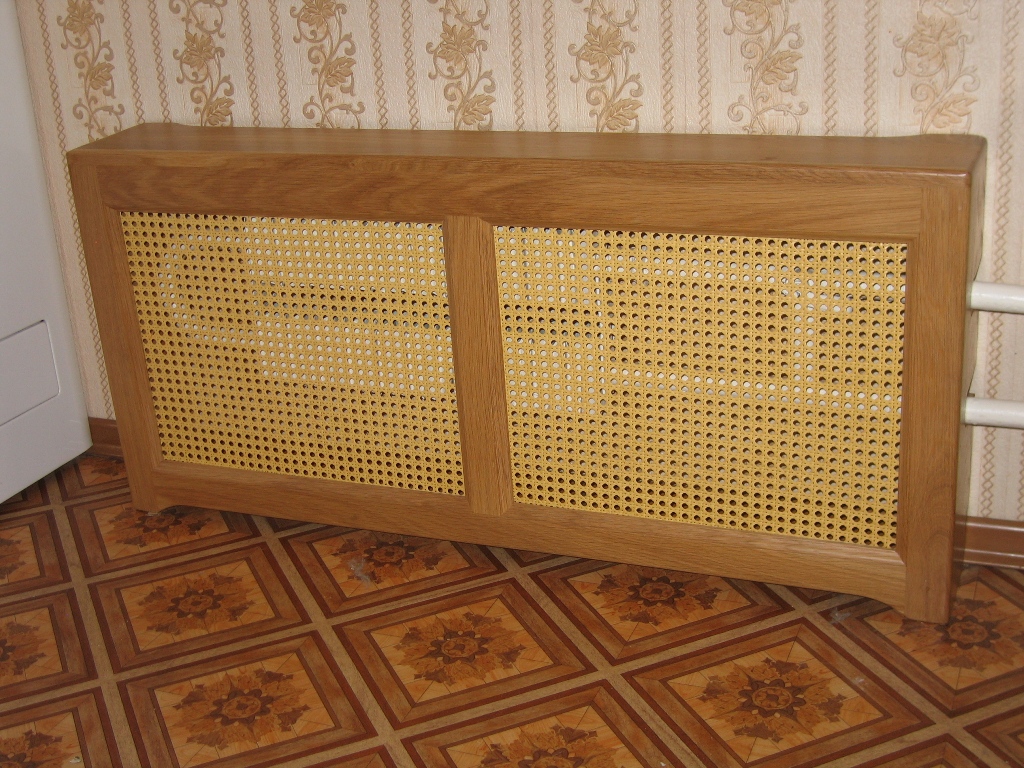

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

Экран для батареи своими руками (+фото)

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку. Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее. Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Уголок металлический Ламинированная ДСП Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обратите внимание! Чем меньше суммарная площадь отверстий в панели экрана, тем хуже будет обогревать дом батарея.

Обои самоклеющиеся

Обратите внимание! Если вы решили использовать для изготовления экрана материалы, не имеющие красивой лицевой стороны, готовое изделие лучше оклеить самоклеющимися обоями подходящей расцветки.

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареи Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

• Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

• Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареи Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Обратите внимание! Для лучшего эффекта рисунок наносится не только на батарею, но и на часть стены возле нее таким образом, чтобы создавался эффект отсутствия объема (то есть лицевая часть батареи и поверхность стены условно являются одной плоскостью).

Видео

Фото

Секционный экран для батареи Резной экран для батареи Плетеный складной экран Панель экрана для батареи Панель экрана Металлический экран Крепление плетеной сетки Короб экрана Готовый короб экрана Экран Экран для радиатора отопления Экран для батареи плетеный Деревянный экран Деревянный экран для батареи Ажурный экран для батареи

Экран для батареи своими руками: декоративный и эффективный

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Экран для батареи отопления своими руками: виды экранов, сборка

Экраны для батарей отопления — это конструкции, которые позволяют замаскировать радиаторы. Зачастую батареи в комнатах не вписываются в общий интерьер, особенно это касается чугунных моделей, однако, использование специального экрана позволяет справиться с этой проблемой. На сегодняшний день существует множество вариантов изготовления этих конструкций, которые можно приобрести в любом профильном магазине. Такой экран можно собрать и самостоятельно. В этой статье мы рассмотрим, как сделать экраны на батарею своими руками.

Экран, закрывающий батарею отопления, можно изготовить своими руками

Каким должен быть экран для батареи?

Радиатор отопления отапливает помещение, излучая тепловую энергию и осуществляя тепловой обмен с воздухом. Экран для радиатора не должен препятствовать нормальному обогреву помещения. Это основной параметр, по которому рекомендуется выбирать заслонку для батареи.

Ориентируясь на этот параметр, можно выделить перечень правил, которые рекомендуется взять во внимание, при изготовлении экрана для батареи своими руками:

• Нижняя поверхность экрана должна иметь вентиляционный зазор, который необходим для свободного доступа воздуха. Ширина такого пространства должна быть не меньше, чем 7 см;
• Верхняя поверхность заслонки также должна иметь вентиляционный зазор, который нужен для свободного выхода нагретого воздуха. Ширина такого зазора должна быть не меньше, чем 10 см;
• дистанция от крайней части заслонки до передней поверхности отопительного прибора должна быть не меньше, чем 5 см;
• перфорация должна занимать минимум половину от общей площади передней поверхности;
• всю внутреннюю поверхность заслонки необходимо покрасить в чёрный цвет;
• рекомендуется выполнять переднюю панель экрана съёмной, чтобы была возможность быстрого доступа к отопительному прибору;
• если отопительный прибор оснащён терморегулирующими устройствами, то тогда они должны находиться за пределами экрана.

Экран должен быть перфорированным и легкоразборным

Важно! За отопительным прибором необходимо установить теплоотражающий экран. Такая мера необходима, чтобы сохранить тепловую энергию, которая без теплового экрана будет обогревать стену в комнате.

Соблюдение вышеперечисленных правил позволит сделать экран для батареи максимально эффективным и исключить возможные проблемы во время его эксплуатации.

Виды экранов для батарей, в зависимости от варианта монтажа

На сегодняшний день существует три основных способа монтажа экранов для отопительных приборов. Рассмотрим их:

1. Навесной.
2. Напольный.
3. Инсталлированный.

В первом случае экранная конструкция подвешивается за батарею или же вешается на специальные крюки, заранее установленные на стене. Напольный метод установки экранной конструкции подразумевает её расположение на полу. Экран в таком случае выглядит, как тумбочка. Инсталлированный метод монтажа является наиболее сложным, так как отопительный прибор в таком случае располагается внутри ниши, а сама заслонка является частью общей поверхности стены и выделяется только за счёт своего декоративного исполнения.

Навесной экран можно соорудить из металла

Несущие элементы панели для батареи отопления могут быть изготовлены из разных материалов. Это может быть как деревянный брус, так и алюминиевый уголок. Вариант несущей конструкции зависит от материалов изготовления декоративной заслонки. Перфорированную переднюю панель, как правило, выполняют из разных материалов. Рассмотрим их:

• ДСП;
• ДВП;
• рейки из дерева;
• фанера;
• металлическая сетка.

Метод инсталляции требует использования стальных профильных деталей или же деревянных брусков для опорной конструкции.

Функции. Плюсы и минусы отдельных видов

Кроме основной своей функции (маскировочной), экраны для радиаторов отопления выполняют и другие задачи. Рассмотрим эти задачи более подробно:

• такая конструкция препятствует накапливанию пылевого слоя в секциях отопительного прибора;
• экраны для радиаторов отопления выполняют и защитную функцию, предохраняя детей от возможных травм и ожогов;
• заслонка может служить полкой или целым шкафчиком, в котором можно хранить различную кухонную утварь;
• такую конструкцию можно оснастить крючками и сушить одежду в зимний период.

Если вы решили выполнить экран для батареи отопления своими руками, то специалисты рекомендуют использовать дерево в качестве материала изготовления. Дерево — наиболее удобный и простой в обработке материал. Деревянные экраны являются экологически чистыми и не выделяют вредных веществ, которые могут нанести вред человеческому здоровью.

Экран можно выполнить таким образом, чтобы он служил полкой

Обратите внимание! Деревянную конструкцию желательно покрывать защитными составами, которые защитят этот материал от деформации.

Самостоятельно можно изготовить заслонку из металла. Однако выполнить металлический экран для батареи своими руками сложнее. Изготавливаются конструкции из металла в виде заслонки или декоративного кружева. Отличаются долговечностью и высокой прочностью.

ДСП, ДВП относятся к материалам, которые являются хоть и недолговечными, но очень простыми в обработке. Детали для экранной конструкции можно вырезать из этих материалов даже на глаз, однако, лучше по заранее подготовленному трафарету.

Пластиковые экраны не являются настолько популярными, как деревянные. Это связано с тем, что они под воздействием высоких температур выделяют вредные для человеческого здоровья вещества.

Конструкции из стекла считаются самыми сложными, с точки зрения исполнения своими руками, поэтому их покупают уже готовыми. Такая заслонка может быть оформлена как угодно и является стильным решением, которое может вписаться в любой интерьер.

Как сделать экран на батарею из дерева?

Как уже говорилось выше, дерево считается наиболее популярным материалом для изготовления декоративных панелей. Изготовление деревянных экранов для батарей требует минимум трудовых затрат, а готовую конструкцию можно покрыть лаком, покрасить или же нанести на её поверхность художественную роспись. В любом случае деревянный экран будет иметь презентабельный внешний вид. Рассмотрим, как сделать экраны для батарей своими руками из дерева.

Для деревянного экрана подойдет дубовая или буковая доска

Специалисты выделяют две основные породы дерева, которые используются для изготовления таких конструкций:

Эти материалы являются проверенными временем, отличаются надёжностью и долговечностью. Саму перфорированную панель в таком случае можно изготовить из реечного полотна.

Самым простым экраном на батарею отопления считается деревянный экран, имеющий переднюю панель из реечного полотна, опоясанную по периметру деревянной рамкой из дуба или бука. Расположение реек может быть любым и зависит только от желания хозяев.

Ещё одной разновидностью деревянных заслонок для отопительных приборов считается специальный экран-жалюзи. Такая конструкция, с конструктивной точки зрения, напоминает деревянные жалюзи, которые устанавливаются на окна. Для того, чтобы рейки располагались под одинаковым углом к плоскости, необходимо выполнить параллельные пропилы на боковых стойках. Рекомендуется выполнять по два пропила, так как рейки, как правило, шире в два раза, чем ножовка по дереву. Всё лишнее удаляется посредством стамески.

К древесине для изготовления экрана выдвигается одно очень важное требование — коэффициент влажности материала не должен превышать 12%. В противном случае близость к отопительному прибору приведёт к деформации древесины. В домашних условиях проверить уровень влажности довольно просто: нужно взять мелкую стружку и завязать её в узел. Если узел надламывается, то тогда материал достаточно сухой и его можно использовать.

Покрасить экран можно в любой цвет

Обычный экран и заслонка в виде жалюзи требуют использования тщательно отшлифованных реек. После фиксации реек к деревянной раме необходимо выполнить их грунтование, а также покрыть эти детали лаком (желательно в 2 слоя), краской или эмалью.

Можно выполнить экран из фанеры. Для того чтобы изготовить переднюю перфорированную панель из фанеры понадобится специальный инструмент — лобзик. С помощью него по заранее подготовленному трафарету производятся запилы, таким образом, можно получить экран с любым рисунком.

Важно! ДСП и фанера имеют разные характеристики и разделяются на классы. Для выполнения экрана из этих материалов необходимо подобрать подходящий класс. Для фанеры он должен быть Е1, для ДСП — Е0.

Металлический экран на батарею своими руками

Металлические экраны для батарей отопления являются надёжными и долговечными. Такие конструкции изготавливаются из разных металлов. Изделия, выполненные из стали, снабжаются дополнительным защитным слоем, который устойчив к коррозийным воздействиям.

Сделать металлический экран для батареи отопления своими руками сложнее, чем в случае с деревянным аналогом. Однако металлическая заслонка для радиатора отопления имеет несколько преимуществ по сравнению деревянной. К основному достоинству такой конструкции относится высокий коэффициент теплопроводности, который позволяет выполнять навесные модели экранов, фиксирующиеся прямо на батарею. Это является очень удобным свойством.

Из металла можно сделать решетку для экрана или же каркас полностью

Такой вариант установки экрана не только является очень удобным и не требует организации крючков в стене, но и повышает рабочую, обогревающую поверхность отопительного прибора. Для рамки экрана рекомендуется использовать уголок из алюминия, а для передней панели — лист из того же материала. Это связано с тем, что алюминий имеет очень высокий коэффициент теплопроводности (в 5 раз выше, чем у стали).

Рассмотрим поэтапную сборку такого экрана на батарею отопления своими руками:

1. В первую очередь необходимо взять два уголка. Уголки должны быть заранее вымерены и иметь высоту, равную будущей заслонке и глубине отопительного прибора.
2. Далее, необходимо выполнить 2 пропила на одной из стенок первого, а затем и второго уголка. Пропилы должны быть встречными и образовывать прямой угол (90°). Эти пропилы выполняются так, чтобы неразрезанные стенки изделий смотрели друг на друга.
3. На этом этапе необходимо изогнуть уголки. В результате должны получиться две детали в форме буквы «Г».
4. Затем необходимо подготовить переднюю перфорированную панель. Для такой панели можно использовать перфорированный лист или же просечную сетку. Длина такой панели должна быть заранее отмеряна и соответствовать длине уголка.
5. Далее, необходимо выполнить три уголка, которые должны иметь размеры, соответствующие ширине заслонки.
6. На этом этапе необходимо согнуть заготовку заслонки и состыковать её с ранее подготовленными уголками в форме буквы «Г». Для фиксации заготовки используются специальные винты или гайки с шайбами. Сами отверстия рекомендуется делать не заранее, а в процессе сборки. Это позволит попадать в перфорацию листа.
7. С внутренней стороны сетки необходимо закрепить три уголка, подготовленных ранее. Эти изделия фиксируются в углу и по краям и играют роль рёбер жёсткости.
8. В конце необходимо покрасить наружную поверхность уголков в виде буквы «Г».

Устойчивость такого экрана можно увеличить, закрепив его на крюки в стене, однако, и на батарее он должен хорошо держаться. Выбор фиксации зависит от индивидуальных предпочтений хозяев.

Экран на батарею отопления своими руками

Как можно скрыть от глаз радиаторы отопления, такие привычные и необходимые в нашем жилье? Разве домашний мастер может позволить себе пройти мимо такого поля деятельности? Спрятать старый радиатор или создать невероятный дизайн, который украсит новые приборы — задача несложная. Изготовление своими руками экрана на батарею отопления имеет не только эстетическую функцию, но часто и практическое применение. Например, можно придумать дополнительную поверхность для лампы, книг, различных мелочей или небольшой столик для выполнения уроков, чтения книг. В детской комнате специальный экран убережет малышей от ожогов, ведь системы центрального отопления часто грешат скачками давления.

Экран на батарею отопления своими руками

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Это важно! Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.

Деревянная решетка на батарею

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

Металлический экран батареи отопления.

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Экраны из МДФ

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоский экран для батареи отопления

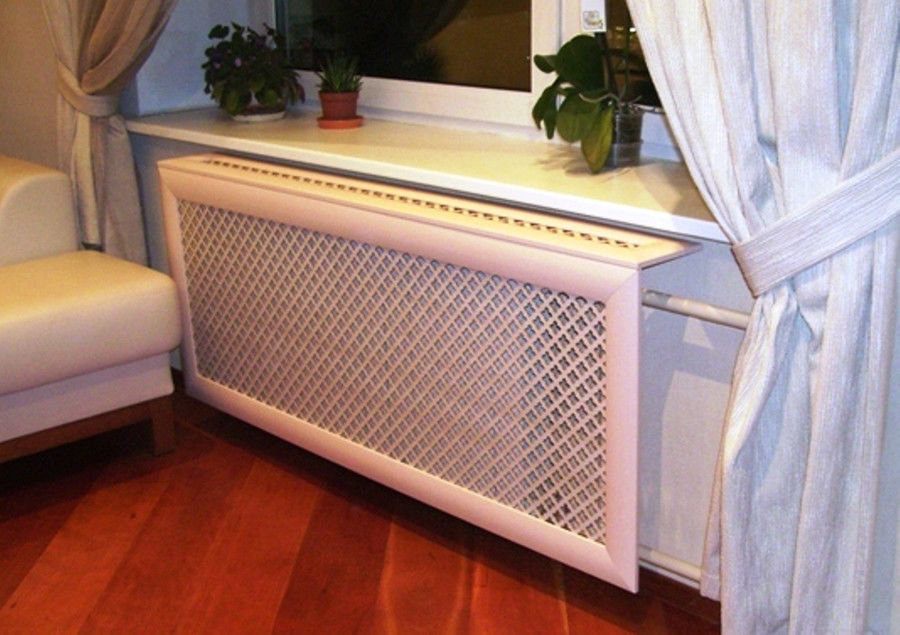

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Это важно! Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

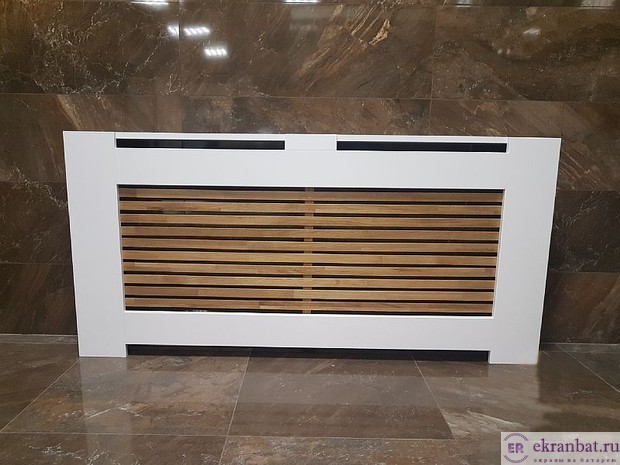

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Это важно! Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Ошибки при изготовлении экрана для радиатора

Самостоятельное изготовление декоративного экрана на радиатор отопления имеет свои особенности. Их несоблюдение может привести к неправильной эксплуатации батареи, потере тепла и напрасной трате денег.

• Основная ошибка — малое количество отверстий в лицевой части экрана. Это приводит к передаче тепла в другие помещения.
• Неудачные варианты приводят к скоплению воздуху в верхней половине экрана, что нарушает оптимальный процесс конвекции.
• Неправильно выполненный и смонтированный металлический кожух может приводить к большим теплопотерям до 25%.

Как собрать шкаф с крышкой радиатора

Описание проекта

Навык

1 из 5 Легкий Вы должны уметь измерять, пилить, прикручивать и раскрашивать с умением терпеливого новичка.

Только что изготовленный с завода, радиатор с изысканно украшенными чугунными ребрами, готовый выдержать первый удар пара, был любимцем американского сантехника. Но это было давно, и 90 зим и 10 слоев краски не очень хорошо относились к старушке.Даже если бы вы могли очистить паутину и отшлифовать отслаивающиеся слои на основе свинца, чугунный кусок, присевший на искривленный пол, все равно не будет выглядеть красиво.

Лучше просто сократите свои потери и закройте их. Как демонстрирует технический редактор This Old House Марк Пауэрс на следующих страницах, с небольшими столярными работами на выходных и стоимостью около тридцати долларов на МДФ и молдинг, вы можете настроить шкаф так, чтобы скрыть радиатор и освободить часть потраченного впустую пространства. Добавьте свежий слой краски и блестящий металлический экран, и почтенный радиатор, живая легенда, снова будет выглядеть так же горячо, как кажется.

Шаг 1

Обзор крышки радиатора

Иллюстрация Грегори Немека

Крышка радиатора представляет собой трехстороннюю коробку с ножками снизу и крышкой сверху. Показанный здесь сделан из МДФ (ДВП средней плотности), недорогого и стабильного варианта для окрашенного покрытия. Каждая сторона коробки позволяет теплу излучаться наружу через большое отверстие, закрытое декоративным металлическим экраном.За радиатором находится кусок листового металла, который помогает отражать тепло в комнату. Вы также можете добавить 1x полосу через открытую спину для устойчивости, если она поместится между радиатором и стеной. Примечание. МДФ создает много пыли при резке, поэтому планируйте работу поверх тряпки, желательно вне дома.

Та же самая стена за крышкой также обеспечивает некоторую устойчивость, особенно если вы начерчите края крышки, чтобы она соответствовала плинтусу. В этих обстоятельствах две передние ножки будут удерживать крышку, когда она опирается на стену, и плинтус для поддержки сзади. В противном случае используйте четыре ножки. Регулируемые ножки могут оказаться большим подспорьем при выравнивании крышки, поскольку годы капающей воды часто деформировали пол под радиатором.

Выбор подходящей опоры также предлагает вам первый из нескольких вариантов дизайна. У экранов есть множество дизайнов, от строгих до богато украшенных. Молдинг бухты на внутреннем крае проемов экрана придает крышке более законченный вид. И хотя мы решили оставить верх без украшений для обтекаемого современного вида, вы можете окантовать его базовой крышкой (перевернутой вверх ногами) для более красивого профиля с выпуклым носом.

Шаг 2

Отрежьте части крышки

Фото Колина Смита

Измерьте радиатор. Добавьте 4 дюйма к его ширине и 2 дюйма к его высоте. Отрежьте кусок МДФ до этих размеров; это будет передняя обложка.

Для боковых сторон измерьте глубину радиатора. Добавьте 1 дюйм и отрежьте два куска МДФ этой ширины и такой же высоты, как передняя крышка. Для верхней части вырежьте кусок МДФ на ½ дюйма шире, чем стороны, и на 1 дюйм длиннее, чем ширина передней части.

На обеих боковых частях и на передней части отметьте отверстия экрана: проведите линии на расстоянии 3 дюйма сверху и по бокам, 4 ½ дюйма снизу. Просверлите два отверстия диаметром ½ дюйма внутри противоположных углов линий разреза. Используйте эти отверстия, чтобы начать вырезать отверстия в сетке лобзиком.

Шаг 3

Установите накладку на проемы экрана

Фото Колина Смита

С помощью ножовки и ножной пилы вырежьте угол под углом 45 градусов на отрезке молдинга.Вставьте обрезанный конец молдинга в один из углов проема экрана и плотно прижмите его к краю проема. Отметьте лепнину там, где она достигает следующего угла. Отрежьте еще одну под углом 45 градусов по этой отметке, повернув ее в другую сторону. Продолжайте вырезать лепнину таким образом, пока у вас не получится четыре части, подходящие к внутреннему краю проема.

Шаг 4

Прикрепите накладку

Фото Колина Смита

Закрепите каждую часть ¾-дюймового карниза для бухты столярным клеем и гвоздями 4d (1 ½ дюйма).Чтобы гвозди не раскалывались, особенно при забивании гвоздей близко к скошенным концам, сначала просверлите пилотные отверстия диаметром ½ дюйма. Повторите описанную выше процедуру, чтобы прикрепить накладку к другим отверстиям экрана.

Совет : Чтобы молдинг плотно прилегал, отмерьте каждую секцию с соседней частью на месте, а затем отрежьте все на волосок слишком долго.

Шаг 5

Обрезка экрана

Фото Колина Смита

Отмерьте и отрежьте экран над каждым отверстием.(Это легче сделать до сборки крышки.) Положите переднюю часть крышки лицевой стороной вниз на брезент. Положите кусок экрана на центральное отверстие. Используя ножницы, разрежьте экран так, чтобы он перекрывал отверстие на 2 дюйма со всех сторон.

Таким же образом вырежьте кусочки экрана по сторонам крышки. Отложите все три экрана в сторону.

Шаг 6

Установить крышку

Фото Колина Смита

Удерживайте длинный кусок МДФ краем напротив лицевой стороны передней части, заподлицо с одной стороны.Легкой карандашной линией нарисуйте край обрезки на передней части. Это будет вашим руководством по сверлению пилотных отверстий. Соберите переднюю часть и одну сторону, удерживая их заподлицо под углом 90 градусов. Используя сверло с зенковкой, просверлите четыре равномерно расположенных направляющих отверстия в лицевой панели — мертвую точку между линией карандаша и краем — и в торец боковой панели.

Шаг 7

Прикрепите ножки

Фото Колина Смита

Нанесите столярный клей на передний край боковой панели.Прижмите переднюю крышку к боковой панели, образуя угол 90 градусов. Соедините две части вместе четырьмя винтами для гипсокартона диаметром 1 inch дюйма, опуская их головки чуть ниже поверхности. Таким же образом прикрепите вторую боковую панель.

Вырезанные треугольные блоки МДФ для крепления металлических регулируемых ножек. Измерьте расстояние от пола до нижней части ребер радиатора. Измерьте высоту ножек радиатора. Вычтите первое измерение из второго. Остальное — это расстояние от нижней части крышки до нижней стороны блоков.Поместите блоки в передние углы крышки. Просверлите пилотные отверстия, затем приклейте и прикрутите блоки через боковые и передние стороны крышки. Далее прикручиваем к блокам ножки.

Установите крышку на радиатор и отрегулируйте ножки, чтобы выровнять ее. С помощью писца перенесите контуры плинтуса стены на стороны крышки. Вырежьте по этим линиям лобзиком, чтобы плотно прилегать к плинтусу.

Шаг 8

Завершить верх крышки

Фото Колина Смита

Положите крышку вверх дном на брезент.Наденьте на него собранную крышку. Отцентрируйте крышку так, чтобы задние края были на одном уровне; по бокам и спереди должен быть выступ ½ дюйма. Отметьте внутренний периметр крышки сверху.

Вырежьте три отрезка 1x, чтобы они уместились в форме буквы U внутри линий. Приклейте и прикрутите детали к изнанке верха. Зашпаклевать все швы, заполнить отверстия для гвоздей и шурупов шпатлевкой для дерева, отшлифовать и покрасить внешнюю поверхность крышки. Когда он высохнет, с помощью степлера прикрепите сетку к внутренней стороне крышки.Вырежьте кусок металлического листа, который поместится за радиатором, чтобы тепло отражалось в комнате. Затем накройте радиатор крышкой.

Как собрать крышки радиатора

Если вы думаете о том, чтобы накрыть свои старые чугунные радиаторы, вы можете задаться вопросом, хорошая ли это идея, учитывая, что они предназначены для обогрева комнаты. Водяные радиаторы нагревают воздух вокруг себя, который затем поднимается к потолку и распределяется по пространству комнаты. Пока крышка радиатора не перекрывает полностью поток воздуха от пола до потолка, тепло будет расти.

Является ли импеданс, создаваемый крышкой, достаточно значительным, чтобы иметь значение для воздушного потока и возникающего тепла, является предметом споров, учитывая различные обстоятельства от дома к дому. Стоит ли уступать крышкам радиатора из-за внешнего вида или из-за необходимости свободного места? Это вопрос и решение, которое лучше оставить каждому домовладельцу. Что бы вы ни выбрали, если вы хотите накрыть чугунные радиаторы, вы можете использовать метод, описанный на этой странице, чтобы легко построить крышки для радиаторов любого размера в вашем доме.

Материалы

Чтобы сделать такую ​​крышку радиатора, вы можете использовать запас пиломатериалов из сосны и перфорированные алюминиевые листы из домашнего магазина и обрезать их по размеру. С помощью нескольких простых методов столярки ваши радиаторы можно покрыть с минимальными усилиями и затратами.

Пиломатериалы 1х2, подходящие для этого проекта, включают: 1х2, 1х3, 1х4 и в некоторых случаях 1х6. Каждый из них имеет толщину дюйма и примерно на полдюйма меньше их номинальной ширины. Таким образом, 1×2 на самом деле имеет ширину 1½ дюйма, а не 2 дюйма.Учитывайте эту фактическую ширину при выполнении расчетов проекта.

Прежде чем выбрать размер 1 по ширине, который вы будете использовать, примите во внимание размеры вашего радиатора и размер имеющихся перфорированных экранов. Типичный размер перфорированных алюминиевых экранов составляет 36 дюймов на 24 дюйма. Это означает, что для радиатора высотой 3 фута или около того вы захотите использовать 36 дюймов для вертикальной стороны. Более короткий радиатор высотой в пару футов обычно будет длиннее по сравнению, поэтому 36 дюймов лучше подходят для горизонтальной длины передней панели.

Для радиатора длиной более 36 дюймов или около того потребуется более одного экрана, чтобы закрыть переднюю часть. Для поддержки более чем одного экрана потребуется разделитель пиломатериалов 1by. Если вам нужно более двух экранов, чтобы закрыть переднюю часть радиатора, вам понадобится разделитель для каждого дополнительного. В некоторых случаях вы можете даже захотеть добавить разделители для более интересного дизайна обложки, даже если они не нужны для поддержки просмотра.

Измерьте радиатор

Начните с измерения радиатора.Измерьте высоту от пола до верха радиатора, а затем общую длину передней и боковых сторон. Обязательно измеряйте расстояние от самых дальних точек спереди, обычно это вентиль или водопроводные трубы, проходящие через пол.

Измерьте сбоку по полу от плинтуса до самой дальней точки, обычно это опора радиатора. Выполните эти три измерения и используйте уравнения в следующем разделе, чтобы найти пропилы, которые вам нужно сделать в деревянных деталях.

Перед тем, как начать резку, помните, как и во всех проектах по обработке дерева, прямые и квадратные концы имеют решающее значение при соединении деревянных деталей.Использование торцовочной пилы для пропила для стоек и рельсов в этом проекте даст вам наилучшие возможные результаты. Ручная резка тоже подойдет, но ваш уровень мастерства будет очевиден, и если у вас не будет очень устойчивой руки, все части не будут подходить хорошо, и конечный продукт будет это видно.

Если у вас нет торцовочной пилы, попробуйте одолжить ее или вы можете взять ее напрокат во многих домашних магазинах. Если у вас есть лишние 100 долларов или около того, вы также можете купить небольшую, которая отлично подойдет для этого и многих других проектов по деревообработке.

Точность ручной резки также можно значительно повысить, если использовать угловую коробку и заднюю пилу. Они недороги и, если их делать осторожно, могут обеспечить отличные результаты с поперечными разрезами и углами. Если у вас нет торцовочной пилы или лишних денег, это может быть хорошей альтернативой.

Сборка передней панели

Сначала рассчитайте общую ширину передней панели , добавив размер переднего радиатора плюс 1 дюйм для расстояния и общую толщину боковых панелей.Для крышки с двумя сторонами эта толщина будет 2 X ¾ = 1½ дюйма. Результатом этого расчета является общая длина лицевой панели. Исходя из этой суммы, вы можете рассчитать размеры для вырезания частей панели.

Перед тем, как приступить к изготовлению деревянного каркаса, необходимо определить, на какой площади потребуется экранирование. Эти перфорированные алюминиевые экраны обычно имеют размер 36×24 дюйма. Вы должны убедиться, что вы строите рамы так, чтобы экран перекрывал дерево, чтобы обеспечить поверхность для крепления алюминия.После того, как у вас будет общий размер панели, выберите ширину дерева и любой размер разделителя в соответствии с размером экрана, который вы используете, обеспечивая как минимум полдюйма нахлеста со всех сторон.

Передняя распорка

Чтобы вырезать дерево для передней панели, посмотрите на диаграмму выше и начните со стоек. Возьмите высоту радиатора и добавьте 1 дюйм. Дополнительный 1 дюйм обеспечит зазор между чугуном и верхней частью готовой крышки. Итог этого расчета — длина передних стоек.

Передние направляющие

Чтобы разрезать рельсы, возьмите общий размер передней панели и вычтите общую ширину двух передних стоек. Если вы используете рейки 1×3, это будет 2 X 2½ = 5 дюймов. Таким образом, вычитая 5 дюймов из длины передней панели, вы получите длину передних направляющих.

Разделители

Если вам нужно сделать крышку для радиатора длиной более 3 футов, вам придется разделить пространство, чтобы поддержать несколько алюминиевых экранов, которые потребуются.Чтобы прикрыть более длинный радиатор, потребуется не менее двух экранов на лицевую панель. Планируйте вырезать один разделитель для двух экранов и дополнительный разделитель для каждого дополнительного экрана сверх этого.

Также не забудьте учесть воздушный зазор, необходимый в нижней части крышки. Внизу необходимо пространство, чтобы воздух мог легко входить в радиатор и двигаться вверх по направлению к потолку. Пространство, которое вы выбираете для дна, может быть от ½ или ¾ дюйма до пары дюймов, сколько места оставить — решать вам.Имейте в виду, что меньшее пространство придаст общей крышке более элегантный вид, а также поможет скрыть ножки и трубы радиатора.

Чтобы определить длину перегородки, возьмите длину передней стойки и вычтите нижнее пространство плюс 2 ширины направляющей. Опять же, для 1×3 это будет 5 дюймов ширины рельса.

Создайте боковую панель

Если ваш радиатор расположен в углу комнаты, вероятно, потребуется только одна боковая панель. Поскольку его не будет видно, угловую сторону можно оставить открытой, что также улучшит воздушный и тепловой поток.В любом случае места в углу, скорее всего, будет слишком мало для размещения боковой панели. Помните об этом, решая, сколько экрана и дерева вам понадобится для углового радиатора.

Боковые поперечины

Длина стоек боковых стенок такая же, как и передних. Однако одна боковая рейка должна быть на дюйма тоньше на , чем другая. Это связано с тем, как передняя панель стыкуется с боковинами. Передняя часть добавит ¾ дюйма к боковой стойке, с которой она соединяется.Если вы использовали 1×3 для обеих боковых стоек, одна, соединяющая переднюю часть, будет выглядеть шире, чем другая, если смотреть сбоку. Вместо этого, используя 1×2 для этой стойки, в итоге получится 2¼ дюйма, из-за чего будет казаться, что две боковые стойки равны.

Боковые поручни

Чтобы получить длину боковых поручней, добавьте размер бокового радиатора плюс ½ дюйма для расстояния, чтобы получить ширину общей боковой панели . Вычтите из этой суммы ширину двух боковых стоек.При использовании стоек 1×3 и 1×2 в приведенном выше примере общая ширина стоек будет 2½ + 1½ = 4 дюйма.

Сборка

Теперь, когда все рельсы, стойки и разделители обрезаны, самое время соединить деревянные части вместе. Для этого вам понадобится сверло Форстнера. Бита 3/8 дюйма будут лучшим выбором для размера, учитывая ширину края пиломатериала в ¾ дюйма.

Разложите направляющие и стойки для каждой панели на ровной поверхности. Обязательно разместите нижнюю направляющую так, чтобы она обеспечивала пространство, которое вы выбрали для нижнего зазора.Используйте столярный угольник, чтобы обеспечить идеальное соединение под углом 90 °, и зажим, чтобы удерживать их на месте при сборке. Вы также можете использовать приспособление, подобное изображенному здесь, чтобы удерживать детали на месте во время маркировки, склеивания, крепления и т. Д.

Присоединяйтесь к Rails и Stiles

# 1

Отметьте край стоек в центральной точке, чтобы просверлить два отверстия Форстнера, равномерно разнесенных с каждой направляющей. Просверлите отверстие примерно на 2/3 ширины стойки. Используя длинное сверло 1/8 дюйма, просверлите пилотное отверстие в нижней части форстнеровского отверстия, через оставшуюся часть стойки и в конец рельса.

# 2

Нанесите на конец рейки столярный клей и прижмите его к стойке. Вверните винты в отверстия и опустите головки на дно отверстия Форстнера. Используйте винты достаточной длины, чтобы врезаться в рейку примерно на дюйм.

# 3

Приклейте деревянные заглушки диаметром 3/8 дюйма в отверстия, чтобы скрыть их. Дайте клею высохнуть и отшлифуйте заглушки до их поверхности.

Установите экраны

Если вы хотите покрасить крышку, лучше всего сделать это перед добавлением растрирования, если вы не планируете также красить экраны.Если вы хотите использовать красивую древесину твердых пород, например дуб, для своих покрытий, вы можете использовать натуральную отделку вместо краски. Однако вы все равно захотите нанести финиш, прежде чем добавлять алюминиевые экраны. Чтобы покрасить крышку, вы можете использовать технику покраски кухонных шкафов, показанную здесь, если вам нужна помощь.

Чтобы прикрепить алюминиевый экран к дереву, работайте с задней стороны рамы и измерьте проем. Вам потребуется, чтобы сетка перекрывала заднюю часть деревянной рамы не менее чем на ½ дюйма со всех сторон, чтобы было место для креплений.Установив экран на место, используйте узкие полоски тонкого дерева или жесткого картона, чтобы закрыть края, и проденьте стержни или скобы через полоски и алюминий в обрамление. Выберите здесь крепеж на 1/2 дюйма, чтобы он не пробил другую сторону деревянной рамы.

Убедитесь, что экраны установлены так, чтобы вдоль внешнего края передних стоек оставалось не менее ¾ дюйма открытого пространства. Здесь боковая панель соединяется с лицевой. Эти две панели должны соединить дерево с деревом для прочного бесшовного соединения.

Если вам нужно отрезать алюминий по размеру, с помощью карандаша отметьте размеры прямой линией, а затем разрежьте металл парой высококачественных ножниц для жести. Лучше всего попробовать сделать деревянную раму, чтобы вам вообще не приходилось резать алюминий. Во время резки металл можно легко согнуть. Изгиб или изгиб металла могут создать отвлекающую линию в месте соединения с деревянным каркасом, поэтому старайтесь избегать этого.

При необходимости на длинном радиаторе с двумя передними экранами вы можете перекрыть алюминий в центре за перегородкой.Это может помочь избежать порезов металла, но не позволяйте перекрытию выходить на открытое пространство, иначе видимый эффект будет отвлекать внимание спереди.

Присоединяйтесь к панелям

Чтобы собрать рамку крышки, соедините боковые панели с передней панелью. Нанесите столярный клей на край боковой стойки, который соприкасается с передней стойкой. Установите две панели вместе под прямым углом так, чтобы боковые стороны упирались в переднюю. Забейте отделочные гвозди 8d или 10d через переднюю стойку и в сторону.Утопить шляпки гвоздей и зашпаклевать отверстия. Вы можете подправить краску, нанеся покрытие на переднюю поверхность передней стойки сверху вниз, чтобы покрыть шпатлевку.

Второй вариант крепления передней панели по бокам заключается в использовании отверстий под винты, шурупов и деревянных дюбелей, как показано выше, при соединении рельсов и стоек. Это может сделать крышку радиатора более прочной, и вы можете пропустить клей по краю. Опять же, необходимо подправить покрытие над отверстиями.

Установите анкерные блоки

Вырежьте блок 1×2 длиной около 3 дюймов и прикрепите его заподлицо с верхом в углах, где встречаются две панели.Просверлите пилотное отверстие диаметром 1/8 дюйма в боковой части блока и прямо в передней стойке. Нанесите клей на блок, где он соприкасается с панелями, а затем вбейте винт сбоку, наполовину в переднюю стойку. Убедитесь, что блок плотно прижимается к обеим панелям и устанавливает винт так, чтобы он был близко к углу, оставляя место на внешней части блока для заворачивания винта позже, когда придет время установить верх.

Добавьте еще один блок 1×2 сбоку позади панели.Приклейте и прикрутите на место. Это тоже позже будет использовано для прикрепления верха. Если у вас есть место, вы можете просто установить 1×2, чтобы растянуть всю боковую панель, но не забудьте проверить зазор вокруг радиатора, прежде чем идти по этому маршруту. В некоторых случаях клапан давления или другие металлические детали могут быть слишком близко, чтобы обеспечить 1×2 во всем пространстве.

Создайте лучший

Чтобы сделать верх крышки, используйте кусок мебельной фанеры, обрезанный по размерам готовой рамы, и обвяжите открытые края толстым карнизами.Используйте фанеру 5/8 или 3/4 дюйма для устойчивости и 1 дюйм плюс молдинг или кусок 1×2, установленный на краю для обвязки, чтобы создать впечатление толстого и тяжелого верха.

Для расчета верхних размеров возьмите общий размер передней панели сверху и добавьте 2 дюйма, чтобы обеспечить хороший свес с обеих сторон. Затем возьмите общий размер боковой панели, плюс толщину передней панели ¾ дюйма, плюс 1 дюйм для свеса. Это ваши общие максимальные размеры. Чтобы разрезать фанеру, вычтите из этой общей длины в 2 раза толщину вашей лепной ленты.Чтобы сократить ширину, вычтите 1 раз толщину лепного украшения из общей ширины верха.

Мебельная фанера обычно продается в небольших магазинах для дома. Два на четыре фута — это обычно доступный размер для фанеры из клена, березы или дуба класса B-C. Если вы знаете, какой размер хотите подобрать для своего топа, вы, вероятно, можете купить в магазине такую ​​деталь, которая вам подойдет.

Построение длинной вершины

Если вам нужно прикрыть радиатор большей длины, 4 фута фанеры, вероятно, будет недостаточно.Чтобы приспособиться к размеру, вы можете взять полный лист фанеры B-C и разорвать его до нужной вам ширины, но это может быть довольно дорого, если у вас нет нескольких крышек для изготовления. Другой вариант — использовать кусок фанеры 2х4 фута и соединить два отрезка вместе, чтобы получить необходимое количество.

Используя столярный клей и пиломатериалы, вы можете собрать столешницу любого нужного вам размера. Начните с того, что разорвите фанеру 2х4 посередине, чтобы сделать две требуемые детали. Опять же, вы можете попросить магазин сделать это за вас.Склейте части вплотную друг к другу, оставив между ними 1 кусок пиломатериала. Узкая плата 1by будет лучше, чем более широкая, поэтому планируйте использовать 1×2 для этого делителя. Также используйте 1×2 загнутый край для обвязки фанеры. Используйте большое количество столярного клея, чтобы соединить все детали, а затем прибейте полосу к краям с помощью 2-дюймовых отделочных гвоздей. Опустите шляпки гвоздей и заполните их шпатлевкой перед тем, как закончить верхнюю часть краской.

Установить верх

Возможно, вы захотите закончить верхнюю часть краской или морилкой перед установкой.Обязательно отшлифуйте все детали вместе, чтобы удалить излишки клея. Вам нужно только обработать внешние поверхности, так что нижний и внутренний края можно оставить голыми.

Чтобы прикрепить верх к крышке, используйте блоки 1×2, которые вы установили при соединении панелей. Если вы построили длинный верх из двух кусков фанеры, также установите такой блок в центральной точке передней направляющей крышки. Используйте более длинный кусок 1×2, чтобы охватить штуцер сверху и хорошо перекрыть с обеих сторон.Чем длиннее 1×2, тем устойчивее будет изготовленный верх. Вы даже можете использовать 1×2, который охватывает все расстояние из стороны в сторону, и установить несколько винтов снизу, чтобы еще больше стабилизировать верх.

Еще подобное на Do-It-Yourself-Help.com

43 Стильные крышки радиаторов и экраны для любого пространства

Холодные сезоны наступают постепенно, и многие из нас собираются использовать радиаторы, но проблема в том, что радиатор часто бывает некрасивым и его нужно как-то прикрывать, чтобы не испортить Ваш интерьер, а это особенно важно летом, когда вы не используете радиаторы.Так какие же идеи накрыть радиатор так, чтобы он подходил к вашему интерьеру? Существуют ширмы и крышки разных типов, они могут уместиться в любом пространстве и даже выполнять функции чего-то другого — полки, подставки для растений или сиденья.

Крышки радиатора

Крышки радиатора могут быть выполнены в любом стиле: модерн, минимализм, винтаж, антик, девичий, скандинавский и многие другие. Вы можете сделать такой экран самостоятельно или купить в магазине, он может быть из дерева, фанеры, металла и других материалов, только имейте в виду, что они могут нагреваться, а материалы должны быть огнестойкими, поэтому фанера с металлические экраны — самый популярный вариант.Помните, что если это крышка радиатора, она не должна быть слишком прочной, так как в этом случае потери тепла будут огромными. Некоторые крышки радиаторов даже сделаны из деревянных досок с промежутком между ними, чтобы облегчить циркуляцию тепла. Если у вас очень мало места, возьмите очень узкую фанеру и сделайте верхнюю часть, чтобы использовать ее в качестве полки.

Что касается функций, крышки могут быть очень практичными: они могут работать как полки в любом пространстве, от кухни до коридора, и вы можете разместить там все, что захотите.Радиаторы часто ставят под окнами, поэтому они легко становятся сиденьями у окна, и вы даже можете их обить. В холодную погоду так приятно сидеть на такой скамейке у окна, наслаждаясь теплом и видами.

старинная декоративная крышка и полка

сочетание белого каркаса и деревянной перегородки превратит любой радиатор в удивительную часть вашего декора

крышка с металлическими перегородками и полкой в ​​общей комнате для девочек

темная крышка радиатора и крышка радиатора подставка для растений в одной

крышка с круглыми вырезами определенно выглядит интереснее других

крышка радиатора в коридоре в качестве полки и держателя сумки

в каждой прихожей нужен консольный стол, так почему бы не превратить радиатор в один

экран из-за которой радиатор выглядит как встроенная часть стены (Raad Studio)

Крышка радиатора является обязательной для ванной, потому что вы не можете спрятать там радиаторы никаким другим способом (Hughes Studio Architects)

Практическое решение для уродливого радиатора, который выполнен в виде консольного стола (Lisette Voute Designs)

длинная крышка из деревянных досок, которая служит сиденьем у окна и полкой

длинная обивка d сиденье у окна на крышке радиатора

минималистичная крышка радиатора из белой фанеры для использования в качестве полки

современная минималистская крышка в качестве подоконника

современная деревянная крышка радиатора, которая служит полкой

когда у вас есть комната принцессы, скрывая радиаторы — необходимость

поддон крышка радиатора, которую можно легко сделать своими руками

крышка радиатора, которая работает как подоконник

крышка радиатора, подоконник с подушками

крышка радиатора из переработанной древесины, которая служит полкой

простая узкая крышка в использовании в качестве полки для выставки товаров

супер узкая белая крышка радиатора и полка в одном

обтянутые тканью soft touch крышки радиатора с литыми алюминиевыми деталями

крышка радиатора белого цвета и натурального дерева прикреплена к подоконнику

крышка радиатора из белого кружева с современным дизайном

белая фанерная крышка, которая служит сиденьем у окна

деревянная крышка радиатора tha t служит подоконником и полкой для выставки товаров

Экраны радиатора

Экраны используются, когда вы хотите уменьшить потери тепла или иметь небольшой радиатор, который легко спрятать и не требует большой крышки. Экраны легче снимать, если вы хотите их поменять или просто почистить, и они часто выглядят более современными. Вам обязательно понравятся декоративные металлические ширмы в античном стиле в белом цвете, они украсят любое пространство. Еще одна идея — деревянная перегородка радиатора, которая выглядит теплым деревом и легко пропускает тепло. Вы можете легко сделать ее самостоятельно из дерева или фанеры. Учтите, что экран не должен касаться радиатора, чтобы он не испортился, особенно если он деревянный.

Экраны менее функциональны, чем крышки, это правда.Вы можете добавить верх к экрану, а также использовать его как полку, но, конечно, здесь нет мест. Экран радиатора — идеальный вариант для аренды дома, так как вы можете снять в любое время и взять с собой в другой дом. Если у вас действительно холодный климат или в доме мало радиаторов, подумайте об экранах, так как они будут меньше терять тепла от ваших радиаторов.

декоративная перегородка радиатора, прикрепленная к подоконнику

латунные перегородки с розовыми рамками идеально подходят для того, чтобы сделать радиаторы частью декора квартиры (Black and Milk)

перегородка радиатора с декоративным рисунком

металлическая перегородка радиатора в персидском стиле

деревенская деревянная экран, прикрепленный к подоконнику, чтобы увеличить его

для некоторых интерьеров, винтажный экран — лучшее решение, чтобы скрыть современный радиатор

стильный экран радиатора для традиционного интерьера

Если вы хотите знать, как сделать некоторые из этих покрытий и экраны, идите сюда.

10 крышек для радиаторов, сделанных своими руками, которые не испортят ваше пространство

Да, тепло и сейчас август, но еще не так холодно, и лучше подготовиться к ним заранее. Радиаторы — наше спасение в холодное время года, но зачастую они довольно уродливы и могут испортить любой интерьер. Но не бойтесь, есть отличный способ справиться с этим, просто прикройте радиатор!

Вы можете накрыть радиатор любой крышкой, она подойдет к вашему интерьеру и подчеркнет его, и она может быть очень функциональной, например, она может работать как полка или скамейка, если поставить ее на пол. Главное — свести к минимуму потерю тепла от него и сделать его термостойким, чтобы сохранить его в безопасности. Вот несколько идей своими руками, которые вы можете воплотить в жизнь дома и сделать радиатор крутым.

Первое руководство посвящено созданию стильной крышки радиатора с плоской верхней частью, которая дает вам немного больше места для хранения или демонстрации. Вам понадобится дерево и МДФ для изготовления каркасов, а затем ширм. Также следует помнить о том, как водопроводные трубы входят в радиатор. Если вы хотите скрыть трубы внутри крышки, вам необходимо включить их в измерение длины.

Следующее руководство также представляет собой крышку, которая также служит хранилищем из-за плоской поверхности. Крышка изготовлена ​​из древесины сосны согласно инструкции. Крышка не твердая, чтобы улучшить циркуляцию горячего воздуха и уменьшить потери тепла из радиатора.

Третья идея — создать более прочную обложку, которая не будет сильно выделяться. Он сделан из дерева, но с бронзовой решеткой, которая облегчает циркуляцию тепла. Вы можете раскрасить его как хотите, вот он винтажный серый с бронзой.

Стильный современный чехол из МДФ и алюминиевого листа. Покрасьте МДФ в белый цвет и получите черный алюминий, чтобы добиться этого современного лаконичного вида. Автор также сделал столешницу из натурального светлого дерева, чтобы использовать ее в качестве полки, но это необязательно.

Этот радиатор из соснового дерева — простая и современная идея для любого дома, и он идеально подходит для защиты ваших детей от радиаторов горячего железа.

Еще одна стильная крышка изготовлена ​​из дерева и декоративного алюминиевого листа. Он выполнен в белом и серебристом цветах, но вы можете покрасить дерево и лист так, как вам нравится, в соответствии с вашим интерьером.

Вот у нас скамейка у подоконника. Она сделана из МДФ и холодного металлического листа, чтобы уменьшить потери тепла, а прочный верх делает скамейку удобной для сидения. Вы можете использовать его для размещения или отображения чего-либо или просто для чтения в окне.

Еще один шкаф крышки радиатора из МДФ и металлического экрана. Не очень сложно построить по инструкции и схемам. Опять же, вы можете использовать верхнюю часть для демонстрации чего-либо, но имейте в виду, что она может нагреваться.

Следующий проект — радиатор, который нечасто используется, но все же нуждается в крышке, так как он некрасивый. Для изготовления этой крышки потребуется немного фанеры и олова радиатора. Его выкрашивают полностью в белый цвет, чтобы сделать его легким и красивым, а также используют как полку.

Сделай сам полностью белая крышка радиатора с декоративным металлическим листом (через www.ehow.com)

Последняя поделка на сегодняшний день — это основание кровати с планками IKEA. Рейки прикреплены к широкой ленте и используются для закрытия радиатора. Никакой отделки, никакой лишней работы, только мебельный степлер! Такая поделка не займет много времени и проста в изготовлении, спасибо, ИКЕА!

Крышка радиатора своими руками из планок кровати IKEA (через https 🙂

Учебник по крышке радиатора DIY MOM

Сделай сам, домашние идеи, обустройство дома, ремонт дома, блог мамы, детское искусство, детские поделки, домашняя жизнь, детские мероприятия, блог мамы, лето, учебник

Ребекка Хиггс · 25 июня 2020 г.

Пока шла реконструкция чердака, меня вдохновило добавить еще одну текстуру в пространство CANE WEBBING.Я нашел онлайн-дистрибьютора плетеного тростника, деревообрабатывающего предприятия Levairs в Онтарио, и решил создать крышку радиатора, которая могла бы служить эффектным украшением спальни на чердаке.

Также называемый машинным или листовым тростником, производится из внешней коры ротанговой пальмы и соткан в различные узоры, от традиционного восьмиугольного и плотного плетения корзин до современного радио, современного плетения и ящичного переплетения.

Старые радиаторы могут быть отличным источником тепла, вам не нужно вырывать их и заменять обогревателями для плинтусов, вы можете включить их в интерьер комнаты, создав индивидуальную раму, которая позволяет им отводить тепло излучающая цель, но и добавить практичное место на полках!

Возможно, вы видели тренд в инстаграме с ретро-мебелью и плетеной тросточкой.От Ikea до McGee and Co. Ротанг, тростник и другие натуральные волокна снова и снова возвращаются. Тканый тростник — материал, с которым легко работать. Вам просто понадобится рама, баллончик с распылителем и степлер. Принцип работы с этим волокном одинаков для всех проектов тростниковой лямки, когда вы перестраиваете стул или создаете вставку для двери шкафа. Растяните, распылите, оберните и скрепите.

Этот проект крышки радиатора состоит из двух частей.Первая часть — это сборка коробки для радиатора. Я разработал простую прямоугольную коробку с 12-дюймовым верхом для очков и книг и плинтусом внизу, чтобы закрыть недостроенный пол под радиатором. При соединении с МДФ боковые стороны шкафа имеют ширину 10–12 дюймов и полностью сдвигаются к стене. Из-за того, что у меня было дополнительное пространство по обе стороны от радиатора, я решил увеличить размер коробки, чтобы добавить две небольшие книжные полки с каждой стороны. Чтобы все было круглым, я основывал размеры окна, а не радиатора. .Общий вид имеет сходство с современной консолью или шкафом для хранения вещей.

Я обратился к местному плотнику, чтобы он построил для меня каркас. Из-за наклонного пола и неровных поверхностей его пришлось собирать на месте. Потребовалось несколько попыток, но как только шкаф был собран и закреплен, я покрасил его белой эмалевой краской от Бенджамина Мура и дал ему застыть, пока ждал, пока моя прессованная трость будет доставлена ​​по почте.

Часть вторая — съемная передняя панель прессованного тканого тростника. Эта панель создана путем создания деревянной рамы для картины по размеру и размеру пространства, которое вы оставили в середине коробки радиатора.

A • Купите носилки или сделайте каркас. Рамки Canvas также иногда называют подрамниками, которые имеют предварительно вырезанные планки, которые вы можете сдвинуть вместе, чтобы создать рамку. Это самый простой способ настроить рамку в соответствии с вашими целями и быстро собрать ее. Большинство профессионалов используют подрамники. [1]

• Наборы рамок «сделай сам», такие как EasyWrappe, предварительно изготовлены в различных размерах, что позволит вам быстро прикрепить холст к раме без каких-либо внешних инструментов, кроме ножа X-Acto для обрезки лишнего холста.Хотя вам нужно выбирать из ограниченного множества размеров, вы можете приклеить предварительно вырезанные деревянные бруски к холсту и зафиксировать их на месте менее чем за пять минут. [2]

После того, как вы построили или купили эту раму, вы можете следовать инструкциям ниже, чтобы растянуть и прикрепить вашу тканую трость к раме.

B • Достаточно плетеной трости для работы. Получите достаточно прессованной тканой трости, чтобы она поместилась вокруг рамы, по крайней мере, на шесть или восемь дюймов с каждой стороны, в зависимости от ширины рамы. Важно, чтобы у вас было достаточно трости внахлест, чтобы прикрепить ее к задней стороне рамы, иначе растяжение не сработает. Измерьте размеры имеющейся у вас рамы или возможной трости, которую вы хотите, и соответственно купите или отрежьте трость большего размера. Плетеная трость, которую я заказал, имела длину дюйма и ширину до 24 дюймов.

В Levairs — цены указаны за погонный фут, но вы можете сделать заказ в дюймах.Я заказал 40 дюймов 24-дюймового Wide Fine Open Cane. У них есть много разновидностей, размеров и цветов прессованного плетеного тростника. Выбирайте стиль, который лучше всего подходит для вашего проекта и домашнего декора!

1. ТРОСТЬ ВЕББИНГ

2. НОЖНИЦЫ

3. ДЕРЕВЯННАЯ РАМА

4. БУТЫЛКА ДЛЯ РАСПЫЛЕНИЯ С ВОДОЙ

6. ПИСТОЛЕТ

   И УПРАВЛЯЮЩИЙ УПОР

Отцентрируйте раму на трости. Разложите трость на рабочей поверхности и отцентрируйте рамку на ней. На всех четырех сторонах должно быть одинаковое пространство и достаточно места, чтобы обернуть трость вокруг рамы.

• Убедитесь, что трость выровнена прямо с подрамниками на раме. В противном случае планки будут скручиваться, и два противоположных угла поднимутся вверх, и ваш узор не будет выглядеть четким и чистым.

Смочите трость из пульверизатора по краям вокруг каркаса, чтобы волокна стали податливыми и работоспособными.По мере высыхания он сжимается и тем самым еще сильнее затягивает трость.

Сначала растяните самые длинные стороны полотна. Пока ваша трость еще влажная, начните с самой длинной стороны трости, ближайшей к вам, и сложите ее. Вставьте три скобы в центр этой стороны рамки вдоль нижнего края рамки. Другими словами, вы хотите полностью обернуть холст вокруг панели и начать закреплять ее на нижнем крае рамки.Полотно по углам все еще должно быть достаточно свободным. Позже подтянешь.

Поверните трость и рамку или переместитесь вокруг стола на противоположную сторону и сделайте то же самое. Плотно затяните трость, обрызгайте ее водой и сложите поверх рамы, а затем вставьте еще три скобы в подрамник на противоположной стороне.

Совет от профессионала: Всегда нужно закрепить полотно от середины до углов. Никогда не вставляйте скобы близко к одному из углов, иначе полотно будет немного скручиваться на раме, из-за чего она выйдет наружу.

Обычных настольных степлеров недостаточно для натяжки холста. Вам понадобится сверхмощный степлер, чтобы вживить скобы в дерево, а также столярные скобы, способные удерживаться в раме.

После того, как вы прикрепите длинные стороны к трости, аккуратно опрыскайте трость в центре, чтобы способствовать усадке во время работы.

Растяните короткие стороны. Подойдите к одной из сторон без скрепок и хорошенько потяните трость, сложите ее и вставьте две скобы, прикрепляя трость к раме. Проделайте то же самое с другой короткой стороной.

Растянуть углы. Вернитесь к первой стороне, которую вы начали растягивать, и работайте от центральных скоб к каждому углу. Вытяните кусок свободной трости, протяните его вниз и вставьте скобу.Идите медленно, немного потягиваясь с противоположной стороны перекладины. Продолжайте тянуть и сшивать части трости, двигаясь по краям трости в том же порядке, что и раньше.

Закрепите углы. Теперь, когда вы прикрепили тростниковую тесьму к раме, пора закрепить оставшиеся углы скобами. На этом этапе, после того как вы натянули всю свою тростниковую лямку, вы заметите излишнюю сборку в углах, и это здорово! Это позволяет дополнительно закрепить трость в углах, сложив излишки и скрепив скобами вниз,

Установите прессованное тростниковое полотно на переднюю часть крышки радиатора. Ткань должна быть достаточно плотной, чтобы оставаться на месте, но все же съемной, когда вам нужно получить доступ к радиатору. Обрызгивайте трость в рамке водой один раз в год после отопительного сезона, чтобы она не стала ломкой и не трескалась. Это обеспечит долговечность вашей крышки радиатора!

Старые радиаторы могут привнести тепло в любую комнату дома, а также в ваши интерьеры.Создание подобных проектов — одни из моих любимых. Работа с тем, что у вас есть, — ключевой навык для любого мастера по ремонту дома. Иногда нужно просто немного вдохновения! Иногда все, что вам нужно, — это обновить старые светильники в вашем доме и просто немного изменить их в соответствии с вашим стилем. Вы по-прежнему будете испытывать ностальгию по этим изделиям, но теперь вы также оцените эти индивидуальные изделия и многое другое.

Большое спасибо за то, что следили за моим блогом. Мне бы очень хотелось увидеть, попытается ли кто-нибудь из вас создать свою собственную плетеную мебель из тростника! Если вы чувствуете такое вдохновение, отметьте меня в своих проектах, чтобы я мог восхищаться вашими чудесными плетеными творениями из тростника!

Instagram: @diyom.ca • Facebook: DIY Mom • Pinterest: @diymomca

1. Нажмите кнопку «По запросу на вашем кабеле», расположенную в центре пульт от телевизора.

2. Выберите опцию «Поиск» и выполните поиск DIY MOM.

3. Нажмите на «Сделай сам» МАМА и наслаждайтесь новым сезоном!

В этом новом сезоне DIY MOM я полностью преобразил чердак.

В каждом эпизоде ​​демонстрируются новые творческие разработки и творческие разработки, которые обязательно вдохновят вас на приобретение электроинструмента и поделок.

Посмотрите мою доску вдохновения для радиаторов на Pinterest. Так много крутых вариаций и хитростей ikea с использованием плетеной и прессованной трости!

Как спроектировать крышку радиатора для хорошего распределения тепла?

Как спроектировать крышку радиатора для хорошего распределения тепла? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 3 мес назад

Просмотрено 10к раз

Я хочу заменить несколько потрепанных уродливых крышек радиаторов в моем доме 1910 года.Я читал, что для эффективного функционирования в крышке радиатора должны быть отверстия спереди сверху и снизу, чтобы естественная конвекция втягивала холодный воздух с пола, а затем в верхней части крышки горячий воздух будет течь наружу, , к поверхности. в центре комнаты, а не прямо вверх, как в случае открытого радиатора.

Вот мои вопросы:

• Это правда?

• Если да, то какого размера должны быть отверстия в верхней и нижней части крышки радиатора?

• Какой зазор я должен оставлять над верхней частью радиатора? (Этот допуск может быть ограничен, потому что я не хочу блокировать окна.)

• Должна ли внутренняя верхняя часть крышки радиатора иметь квадратный угол сзади или существует другая конфигурация, которая будет способствовать лучшему потоку воздуха?

• Стоит ли проконсультироваться с какими-либо соответствующими справочными материалами?

Создан 07 янв.

Норман РэмсиNorman Ramsey

16111 золотой знак11 серебряных знаков66 бронзовых знаков

Радиатор работает путем обогрева помещения излучением и конвекцией.Излучение меньше в процентах, чем конвекция. Тепло радиатора излучается в комнату.

Конвекция направляет теплый воздух над радиатором и втягивает холодный снизу. Эта циркуляция — основной способ утепления комнаты. Вертикальный поток воздуха необходим для максимального нагрева.

С этой целью закрытие радиатора будет влиять как на излучение, так и на конвекцию.

Для максимального излучения:

• Добавьте металлическую пластину позади радиатора на стене, чтобы отводить тепло от стены.
• Для передней и боковой крышек должно быть достаточно отверстий по бокам и спереди, чтобы излучать тепло в центр комнаты. Вы хотите спрятать свой уродливый радиатор, но продолжайте способствовать хорошему излучению. Лучше всего подойдут декоративные ширмы / решетки.

Для максимальной конвекции:

• Не размещайте какие-либо большие предметы, занавески или любые другие препятствия, которые могут повлиять на воздушный поток, перед радиатором или рядом с ним.
• Обеспечьте надлежащий воздушный поток в нижней части радиатора.В нижней части крышки должно быть отверстие (отверстия) для втягивания более холодного воздуха через радиатор.
• Обеспечьте надлежащий поток воздуха в верхней части радиатора. В верхней части крышки должно быть отверстие (отверстия) для подъема теплого воздуха.

Несколько предложений по топу:

• Сделайте верх съемной крышкой
• Сделайте верх крышкой, которая может открываться и закрываться (как дверца шкафа)
• Добавьте вентиляционные отверстия / решетку / решетки вверху

Если вы добавите верх без отверстий, то стиль и внешний вид обложки будут потеряны. По сути, мы не хотим блокировать воздушный поток, но и смотреть на уродливый радиатор тоже не хочется.

Создан 11 апр.

Джон Рейнор, Джон Рейнор

3,45633 золотых знака2222 серебряных знака2727 бронзовых знаков

2 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

DIY: Дешевая защита радиатора + защитная пленка — Yamaha FZ-07 Tech Tips

Я удивлен, насколько дорогие решетки радиатора, поэтому решил сделать свои собственные.Это заняло полдня, стоило примерно 25 долларов, эффективно, эффективно и отлично выглядит! Больше никакой серебряной бели на глазу Также сделал свою собственную защитную пленку для экрана (перейдите в конец сообщения).


Готовый продукт:





Как мой радиатор ухаживал всего за 230 миль. Как бы он выглядел после тысяч миль без защиты?







Что вам понадобится:
~ Плоская черная высокотемпературная аэрозольная краска (Home Depot, 4 доллара США).
~ 1/4 «шестигранник, калибр 22, перфорированный металлический лист 24» x36 «(шестигранный узор лучше всего, поскольку он обеспечивает наибольшую» открытую площадь «для воздушного потока) (Industrial Metal Supply, $ 15).
~ 5/16″ x1 / Резиновая пена EPDM 4 дюйма x 17 футов (Home Depot, $ 5,67).
~ Кусачки по диагонали.
~ Игольчатые / обычные плоскогубцы.
~ Шестигранный ключ на 5 мм.
~ Рабочие перчатки (металлический лист может быть острым, чтобы работать с ним! )
~ Магазинная тряпка / бумажные полотенца (для очистки окрашиваемых поверхностей)
~ Средство для очистки тормозов / Simple Green (или разбавитель для краски или любой другой для окраски подготовительной поверхности).
~ Немного картона размером не менее 15 x 8 дюймов (я использовал верх коробки для пиццы, просто убедитесь, что она чистая).

[Щелкните любое изображение, чтобы увидеть более высокое разрешение]




Сначала снимите боковые крышки радиатора с помощью гаечного ключа на 5 мм.




Затем возьмите картон и обрежьте его по размеру ребра радиатора. Сделайте вырезы, как показано на рисунках ниже, для монтажных выступов радиатора. Приложите его к радиатору каждый раз, когда будете надрезать, чтобы убедиться, что размер идеален.Размеры вашего картонного куска должны быть примерно 14 x 7,25 дюйма.







Следующий шаг — взять вырез из картона и использовать его в качестве трафарета для резки металлического листа диагональными плоскогубцами. Вырез из металлического листа должен быть больше, чем картон, примерно на 1/2 дюйма со всех сторон. Это связано с тем, что вам понадобится дополнительный материал, чтобы обернуть его края и сделать крепление. Хотя вырез из металла по-прежнему представляет собой плоский лист, очистите его с помощью очистителя тормозов / простого зеленого / другого минерального спирта.Это самый простой способ очистить его, прежде чем добавлять изгибы.







Затем согните верхний / нижний (длинный) края металлического выреза внутрь с помощью плоскогубцев, чтобы получился изгиб. Используйте картонный трафарет и проверьте размер радиатора — вы хотите, чтобы он в конечном итоге мог оказаться внутри области ребер радиатора. Закругленные края гарантируют, что на радиаторе нет острых краев.




Далее большой шаг. Отцентрируйте лист на радиаторе и сделайте вырезы для выступов крепления радиатора.Идея состоит в том, что шестигранные отверстия в ограждении радиатора в конечном итоге будут выровнены с отверстием для выступа крепления радиатора, и винт пройдет через него, прикрепляя ограждение к радиатору. Не торопитесь на этом этапе, медленно делайте надрезы и проверяйте посадку — вы можете резать металл, но не разрезать его! Делайте каждый выступ по одному и выгибайте металл, как показано ниже, чтобы он совпадал с выступом радиатора.







После того, как каждый выступ будет вырезан, ограждение должно сесть напротив радиатора внутри области ребер, а выступы крепления должны выровняться.Можно начать слегка загибать уголки по бокам радиатора. Я медленно установил боковые крышки радиатора, чтобы придать металлу форму, необходимую для закругления углов радиатора.
















Если вы считаете, что это хорошо, сделайте тестовую подгонку! Установите обе боковые крышки радиатора.





Теперь снимите ограждение радиатора и покрасьте его высокотемпературной плоской черной аэрозольной краской.Если вы еще не очистили металлический лист, убедитесь, что вы это сделали, иначе краска не прилипнет. Кроме того, подготовьте радиатор к покраске, протерев радиатор, а затем установите картонный трафарет, чтобы защитить ребра от чрезмерного распыления. Используйте запасную газету / картон, чтобы защитить остальную часть вашего велосипеда от чрезмерного распыления, а затем покрасьте радиатор распылением. В обоих случаях нанесите несколько слоев, работая в хорошо вентилируемом помещении, и подождите 20-30 минут между слоями. Думаю, я нанесла 4 или 5 слоев. После нанесения последнего слоя подождите час или два.







Удалите всю защиту от брызг с велосипеда и достаньте кусачки и герметизирующую пену. Выбранный мной пенопласт имеет D-образный профиль с липкой основой. Отрежьте две полоски длиной примерно 12,5 дюймов. Подберите их размер по верхнему и нижнему краю ребра радиатора и при необходимости отрежьте больше — края не должны сильно перекрывать друг друга. После того, как вы установите их размер, удалите подложку из липкой ленты. и скотчем их вдоль верхней / нижней части ребра радиатора, обращая особое внимание на то, чтобы держать их как можно более «заправленными» на внутренней кромке.









Теперь используйте небольшую отвертку с плоской головкой и исправьте все изогнутые ребра радиатора. Установите окрашенную решетку радиатора! Будьте терпеливы, надевая его с установленным уплотнением, он будет плотно прилегать. Убедитесь, что на радиаторе нет острых краев! Я обнаружил, что было полезно установить крепежные винты с одной стороны, а затем работать с другой. После включения слегка постучите по центру решетки, чтобы проверить наличие каких-либо вибраций — их не должно быть — она ​​должна плотно прилегать.





ПОСЛЕДНЕЕ! Установите боковые крышки радиатора (с небольшим количеством синего локтита на винтах, если он у вас есть). Наслаждаться!












Как сделать собственную защитную пленку для экрана:
Я заметил, что мой экран начал царапаться всего через 230 миль.

No related posts.
