Витая пара в квартире – ввод, прокладка, разводка

Вступление

Всем знакома ситуация, когда в отремонтированной квартире нужно сделать подводку кабеля для подключения компьютера к выделенной линии Интернет. Чем и как это сделать правильно в этой статье.

Суть выделенной линии

Для квартирной разводки кабеля для Интернет подключения нет никакой разницы, какой способ подключения используется в вашем доме.

Точка подключения к Интернет вашей квартиры должна располагаться в слаботочной секции этажного щитка или в щите, который её заменяет. Реже провайдеры делают точку доступа в самой квартире.

Неважно используется в вашем доме оптоволоконное подключение или подключение простым кабелем, от точки доступа до компьютера(ов) вашей квартиры, компьютерная разводка делается кабелем витая пара.

Нужно отметить, что витая пара самый простой кабель из группы кабелей связи. Хотя его парность может достигать нескольких сотен, его скорее можно отнести к устаревающим. Для домашних и офисных сетей витая пара идеальна, а вот для прокладки внешних линий связи более современный оптический кабель. Посмотреть пример и характеристики бронированного оптического кабеля связи вы можете перейдя по ссылке. Это кабель ИКБ-М.

Что такое кабель витая пара?

Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted- pair — TP). ГОСТ Р 54429-2011.

В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т.д.

Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витая пара состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.

Как выбирается витая пара в квартире

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель-каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Витая пара в квартире: разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

  • Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

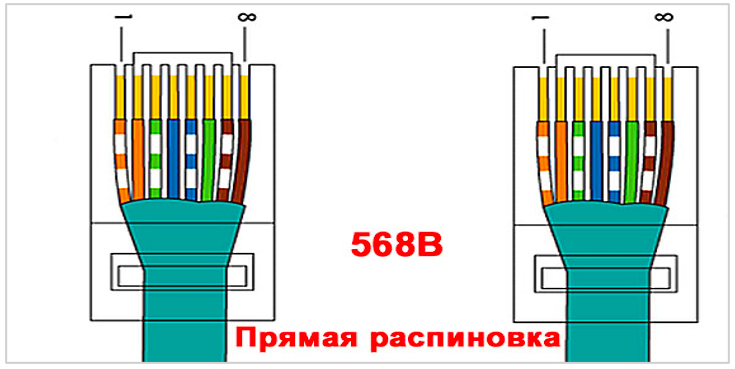

  • Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т. д.).

Вывод

Кабель витая пара в квартире лучший и единственно правильный вариант для монтажа локальной компьютерной сети и подключения компьютера к выделенной линии Интернет. Используйте 4-х парный кабель витая пара, класс 5 или 5е. Лучше в экране (FTP).

©ehto.ru

Еще статьи

Слаботочная сеть двухкомнатной квартиры

Брагинский район

Асаревичи, Брагин, Чемерисы, Чернин, Дерновичи, Гдень, Глуховичи, Кливы, Комарин, Кононовщина, Красное, Малейки, Микуличи, Нижние Жары, Новая Иолча, Новая Мильча, Острогляды, Пирки, Рудня, Рудня-Маримонова, Сперижье, Сувиды, Углы, Верхние Жары, Железники

Буда-Кошелевский район

Чеботовичи, Дербичи, Дуравичи, Еленец, Глазовка, Губичи, Ховхло, Калинино, Недойка, Неговка, Потаповка, Радеево, Рогинь, Шарибовка, Уваровичи, Уза

Чечерский район

Беляевка, Чечерск, Ленин, Ленино, Меркуловичи, Покоть, Ровковичи, Сидоровичи

Добрушский район

Большие Селютичи, Добруш, Гордуны, Гороховищи, Корьма, Красная Буда, Лешня, Тереховка, Жгуно-Буда

Ельский район

Богутичи, Движки, Ельск, Кочище, Ремезы, Скородное, Словечно, Валавск

Гомельский район

Бережцы, Бобовичи, Большая Крушиновка, Большевик, Еремино, Грабовка, Климовка, Костюковка, Малевичская Рудня, Маложин, Марковичи, Михальки, Михедовичи, Новая Гута, Новые Громыки, Очесо-Рудня, Поколюбичи, Прибор, Романовичи, Селицкая, Шарпиловка, Скрыгалово, Телеши, Тереничи, Терюха, Урицкое, Ужинец, Васильевка, Зябровка

Хойникский район

Дроньки, Дворище, Хойники, Ломачи, Омельковщина, Рудаков, Стреличево, Велетин, Великий Бор

Калинковичский район

Дудичи, Горбовичи, Горочичи, Гулевичи, Хобное, Холодники, Хомичи, Калинковичи, Козловичи, Кротов, Малые Автюки, Михновичи, Нахов, Озаричи, Великие Автюки, Якимовичи, Юровичи, Замостье, Золотуха

Кормянский район

Буда, Холочье, Каменка, Кляпин, Корьма, Литвиновичи, Новые Журавичи, Октябрево, Себровичи, Сметаничи, Тульговичи, Ворновка, Задубье

Лельчицкий район

Боровое, Буйновичи, Букча, Данилевичи, Дуброва, Дзержинск, Глушкевичи, Гребени, Краснобережье, Лельчицы, Липляны, Милашевичи, Первомайск, Приболовичи, Синицкое Поле, Слобода, Средние Печи, Стодоличи, Тонеж, Замошье, Жмурное

Лоевский район

Бывальки, Деражичи, Хоминка, Крупейки, Липняки, Лоев, Мохов, Новая Борщовка, Переделка, Ручаевка

Мозырьский район

Барбаров, Козенки, Махновичи, Мелешковичи, Моисеевка, Мозырь, Новая Рудня, Осовец, Прудок, Романовка

Наровлянский район

Александровка, Демидов, Головчицы, Грушевка, Красновка, Наровля, Вербовичи

Октябрьский район

Алексеевка, Бабчин, Бартоломеевка, Белобережская Рудня, Белый Переезд, Береговая Слобода, Беседки, Богдановичи, Буда-Кошелево, Червонная Слобода, Добрынь, Довляды, Дубровица, Дьяковичи, Гарусты, Глубочица, Гомель, Грабье, Хоромцы, Хорошовка, Ипполитовка, Карналин, Кнышевичи, Колыбань, Конотоп, Кожушки, Козлы, Кравцовка, Крушники, Крынки, Крюки, Кузьмичи, Липа, Лисное, Лохница, Ломовичи, Ломыш, Лубень, Ляды, Лясковичи, Любань, Марьино, Машево, Молочки, Новая Дуброва, Новое Полесье, Огородня-Кузьмининская, Октябрь, Октябрьский, Петрицкое, Поречье, Протасы, Расова, Речки, Руденка, Рудня-Бартоломеевка, Рудня-Каменева, Семеновка, Шкава, Сивинка, Сколодин, Старо-высокое, Старое Закружье, Старые-Дятловичи, Старые Новоселки, Тесны, Толстыки, Уласы, Усов, Васильково, Вить, Володарск, Волосовичи, Вороново, Юшки, Загорье, Зарубаное, Зеленый Мох, Зимовище, Зломное

Петриковский район

Бобрик, Бринев, Фастовичи, Грабов, Ивашковичи, Колки, Комаровичи, Конковичи, Копа, Копаткевичи, Копцевичи, Кошевичи, Куритичи, Лучицы, Макаричи, Новоселки, Петриков, Рог, Снядин, Теребов, Велавск, Залесье, Зосинцы

Речицкий район

Артуки, Борхов, Бронное, Черное, Чижовка, Демьянки, Ходосовичи, Холмечь, Капоровка, Короватичи, Ковчицы 1-е, Леваши, Лиски, Макановичи, Малодуша, Новые Дятловичи, Новый Барсук, Озерщина, Переволока, Придне, Радин, Речица, Ровенская Слобода, Сологубов, Солтаново, Старые Храковичи, Струмень, Узнож, Василевичи, Заспа

Рогачевский район

Белицк, Довск, Гадиловичи, Городец, Хатовня, Кистени, Красница, Кривск, Лучин, Мадора, Новый Кривск, Озераны, Поболово, Рогачев, Серебрянка, Шапчицы, Станьков, Стреньки, Тихиничи, Турск, Заполье, Журавичи, Звонец

Светлогорский район

Боровики, Челюшевичи, Чирковичи, Хлевно, Хутор, Корени, Осташковичи, Паричи, Сосновый Бор, Светлогорск, Здудичи

Ветковский район

Беседь, Даниловичи, Казацкие Болсуны, Неглюбка, Присно, Радуга, Шерстин, Столбун, Светиловичи, Великие Немки, Ветка

Житковичский район

Белёв, Березняки, Бронислав, Хвоенск, Кольно, Люденевичи, Милевичи, Переров, Погост, Пуховичи, Тимошевичи, Туров, Вересница, Ветчин, Юркевичи, Залютичи, Житковичи

Жлобинский район

Щедрин, Доброгоща, Китин, Коротковичи, Красный Берег, Луки, Майское, Мормаль, Пиревичи, Проскурни, Радуша, Шихов, Симоновичи, Скепня, Солоное, Старая Рудня, Стрешин, Верхняя Олба, Жлобин

и другие деревни и садовые товарищества Гомельской области.

Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

  • витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
  • переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
  • рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
  • схема разводки интернета по квартире должна быть с однопроволочными жилами;
  • предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

  • необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
  • во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
  • не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
  • наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
  • для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
  • для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Основные правила прокладки интернет-кабеля в квартире — ВикиСтрой

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам. И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

  1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
  2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
  3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
  4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
  5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
  6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
  7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Важно! Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt. ru подробно писал . Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.
Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a - 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим - это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Кримперы для установки модульных коннекторов RJ-45:







Jonard Tools UC-864

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 - 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев



Jonard UC-4569 - кримпер для сквозных коннекторов

  • Обжим сквозных и стандартных коннекторов RJ45
  • Гильотина для удаления выступающего провода
  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 - 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев







Greenlee PA1561

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нескользящие рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Механизм для освобождения обжимаемого разъема
  • Вес: 390 гр



Greenlee 45553

  • Установка разъемов RJ-11 и RJ-45
  • Надежный храповый механизм
  • Строго перпендикулярный ход матрицы
  • Гарантия длительного срока жизни инструмента
  • Высокое качество обжима
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей











Hobbes Tooltest - кримпер c LAN тестером

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Встроенный кабельный тестер RJ-45
  • Испытание кабеля на непрерывность, обрыв, перепутанные жилы, короткое замыкание.
  • Индикатор низкого заряда батарей.
  • Обжимной инструмент и тестер кабелей в одном





Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.



Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля - стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное - ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Часть современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью расшивки

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Расшивки для установки розеток RJ-45:



Palladin Tools PT-1913 - стриппер UTP/STP c расшивкой 110

  • Зачистка кабеля UTP/STP категории CAT-5, 5e, 6
  • Расшивка витой пары на кросс 110
  • Качественное исполнение
  • Простота в использовании
  • Саморегулирование глубины зачистки кабеля

Jonard Tools ENI-110 - расшивки кабеля на кросс 110

  • Назначение: расшивка провода на 110 кросс
  • Два лезвия: с ножом для обрезки провода и без ножа
  • Цвет рукояти: светло синий
  • Вес: 64 г

Jonard EPD-9Krone - ударный инструмент для расшивки кабеля KRONE

  • В комплекте лезвие для кросса типа KRONE
  • Прочный ударный механизм
  • Два режима силы забития Hi и Low: 18.14 кг и 13.6 кг
  • Крючок для извлечения проводника с кросса
  • Двухцветная рукоять для идентификации режима
  • Отделение для хранения лезвий с фиксатором
  • Ресурс инструмент: 100 000 операций в режиме
    забития Hi (18,14 кг / 178 N)
  • Вес без лезвия: 127 г

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом - кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) - слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) - локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A - уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A - внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 - внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику - не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

выбираем между витой парой и оптоволокном

Беспроводные технологии прочно вошли в нашу жизнь. Все чаще компьютерный кабель не идет в квартире или доме дальше коридора, где подключается к роутеру. Но все же есть ситуации, когда без разводки с использованием проводов не обойтись. Например, когда нет желания тратиться на усилители или покупать дорогие роутеры с мощным сигналом. Кроме того, «интернет по проводу» обеспечивает более стабильное соединение, минимальное время задержки и может использоваться с устройствами, не поддерживающими Wi-Fi. Ну а кто-то просто хочет избежать излучения в доме. Какой бы ни была причина, при прокладке провода придется столкнуться с вопросом: какой кабель использовать для разводки интернета в доме?

Что вы узнаете

Типы кабелей для разводки интернета

Выбирать придется из трех вариантов:

  • коаксиального;
  • оптоволоконного;
  • витой пары.

Разберемся подробнее.

Коаксиальный кабель

Коаксиальный кабель в создании локальных сетей практически не используется. Возможно, кто-то еще помнит период его активного применения в этой сфере, однако большинству пользователей (да и инженеров) такой опыт вряд ли знаком. Сначала он уступил место телефонной лапше, потом на смену пришла витая пара.

Мы не будем подробно рассуждать о данном типе кабелей, поскольку сегодня применение его для разводки нецелесообразно: излишне высокая сложность монтажа и цена коннекторов — минусы, которые здесь перевешивают все возможные плюсы.

Выбираем кабель для цифрового ТВ

Витая пара

Витой парой называют кабель, в структуре которого есть не менее одной пары изолированных проводников. Проводники, чтобы обеспечить более устойчивую связь между собой, переплетены друг с другом. В продаже можно найти два варианта исполнения таких кабелей: UTP и STP. Вторая отличается наличием оболочки, вокруг каждой пары, а также оболочкой из фольги или металла, в которую помещены все проводники. Экранированный кабель обладает лучшими характеристиками в плане сопротивления шумам.

Чаще всего используют неэкранированную витую пару. Она доступна по цене и проста в монтаже.

Оптоволоконный кабель

Волоконно-оптический кабель — кабель, при создании которого используются прозрачные нити, волоконные светодиоды, а в них сигнал передается в виде фотонов путем полного внутреннего отражения.

Если нужен интернет на дачу, а кабельных сетей поблизости нет

По сути, оптоволокно является своеобразным потомком коаксиального кабеля. Только в нем вместо металлического сердечника применяют помещенное в тонкую оболочку стекловолокно. Данная технология позволяет передавать сигнал без потери качества на десятки километров.

Сравнение кабелей для разводки интернета в доме

Поскольку, пожалуй, единственной сферой, в которой можно использовать коаксиальный кабель, осталось кабельное телевидение, в наше сравнение мы его включать не будем. А вот про два других решения поговорим подробнее:

1. Скорость и пропускная способность

Здесь однозначно выигрывает оптоволокно — максимальная поддерживаемая скорость ограничивается значением в 200 Гбит/с, с использованием витой пары можно добиться результата в 20 Гбит/с. Однако абонентское оборудование, в большинстве своем, такие скорости не поддерживает. А, значит, можно перейти к следующему критерию.

2. Цена

Если сравнивать стоимость, то увидим, что стоимость метра и витой пары, и оптоволокна находится примерно в одном и том же диапазоне. По крайней мере, если требуется менее 100 м кабеля, сколь-то значимой разницы наблюдаться не будет.

3. Монтаж и использование

Витая пара сегодня более распространена. Ее легче найти в продаже, она более прочна, требует меньшего опыта для проведения монтажных работ. Оптоволокно хрупче, при его прокладке нужна достаточная сноровка. Оптоволоконный кабель традиционно применяется для создания магистральных трасс, смысла использовать его для одного домохозяйства фактически нет. Ну и конечно нельзя не отметить более простой способ установки коннекторов на витую пару.

Выбираем витую пару для разводки

Выбор категории витой пары достаточно прост: в продаже сегодня присутствуют фактически только категории 5е, 6, 6а, 7, 7а.

Кабели с маркировкой 5е в продаже представлены с количеством пар числом 2 или 4. Первый используется для прокладки сетей скоростью до 100 Мбит/с, на втором строят сети с пропускной способностью до 1000 Мбит/с.

Кабель 6 категории может быть использован при необходимости обеспечить передачу со скоростью до 10 Гбит/с. Такой же результат демонстрирует витая пара категорий 7, 7а, 6а.

Если общее расстояние разводки небольшое, до 10 м, можно вполне обойтись 4-парным кабелем 5е. Если расстояние больше, стоит искать 6 категорию.

Вообще, в некоторых случаях будет достаточно и 2-парных вариантов, но если сеть строится не на короткий срок, планируется использовать устройства с поддержкой скоростей до 10 Гбит/с, все же стоит покупать 4-парные варианты.

В отношении экранированной или неэкранированной витой пары стоит обратить внимание именно на последнюю. Ее проще обжимать, она дешевле и проще в эксплуатации. А еще экран вызывает сильное затуханием амплитуды сигнала.

Если говорить о материале жил, то здесь в первую очередь выбор должен упасть на медь. Остальные варианты дешевле, но медные жилы обеспечивают лучшие условия для передачи данных.

Итак, на текущий момент при выборе кабеля для разводки интернета в доме, мы бы рекомендовали остановить свой выбор на неэкранированной витой паре категории 6 с медными жилами. Например, на DEXP U/UTP TP6cUUTP305G. А какой вариант предпочли вы?

Автор статьи:

Интересуюсь всем понемногу. Всегда за инновации, технологии и передовой опыт 🙂 Буду рад комментариям под моими статьями!

Избегайте ловушки проводов

Владельцы редко задумываются о низковольтной проводке в своих домах после того, как они построены и в них въехали жители. Зачем им? Электропроводка работает, и ее не видно.

Если все объекты недвижимости были построены за последние несколько лет и построены в соответствии с надлежащими техническими характеристиками, то, возможно, не о чем беспокоиться. Однако более старые объекты недвижимости или даже более новые объекты, построенные в соответствии с неизвестными и, возможно, некачественными спецификациями и стандартами, могут быть причиной для беспокойства.Фактически, они могли быть тикающими бомбами замедленного действия - проблема с шестизначной суммой на собственность.

ПОЧЕМУ ПРОВОДИТЕ ЭЛЕКТРОПРОВОДКУ?

Даже в студенческом сообществе, ориентированном на беспроводную связь, проводная сеть является важным компонентом. Это рабочая лошадка, которая доставляет данные на подключенные игровые консоли, телевизоры и потоковые устройства в каждом устройстве; к точкам беспроводного доступа, которые доставляют беспроводные сигналы; и все чаще - к замкнутому телевидению и системам контроля доступа.

В большинстве зданий используется неэкранированная витая пара (UTP), иногда относящаяся к категории или категории 6 (или ее предшественникам, категории 5 и 5E).

Рисунок 1: Домкрат в студенческой квартире после нескольких лет покраски и ремонта

Почему это проблема? Когда недвижимость строится, разводка UTP является простой и распространенной целью для оптимизации затрат, то есть экономии денег. Использование низкокачественных компонентов или компонентов сторонних производителей, использование неквалифицированных установщиков, несоблюдение соответствующих спецификаций - все это может сэкономить деньги в краткосрочной перспективе, но в долгосрочной перспективе они могут и будут вызывать проблемы. Даже низковольтная проводка, которая не была спроектирована с учетом стоимости, может не соответствовать надлежащим стандартам.

В некоторых случаях инфраструктура электропроводки может быть слишком старой - в некоторых домах проводка была проведена 15–20 лет назад, и электропроводка не соответствует требованиям. В других случаях проводка пригодна для использования по назначению, но гнезда на стене изношены, сломаны или залиты краской из-за бесчисленных поворотов или ненадежны после многих ремонтов.

Рисунок 2: Устаревшая проводка 1999 года, которая используется до сих пор

Поскольку требования к проводке со временем возрастают, старая проводка может не поддерживать полосу пропускания, необходимую для того, чтобы здание было конкурентоспособным на рынке.Поскольку многие новые объекты обеспечивают скорость более 100 Мбит / с на койко-место, а текущим точкам беспроводного доступа требуется 1000 Мбит / с и более, старая инфраструктура может не справиться с этой задачей.

Стоимость устранения проблем с проводкой может быть ошеломляющей, и они абсолютно должны быть устранены, потому что студенты-резиденты не потерпят плохого интернет-сервиса ни при каких обстоятельствах. Плохое обслуживание напрямую повлияет на заполняемость и чистую операционную прибыль.

Рис. 3. Выходные данные сертификатора кабеля, подобные этому, должны быть в файле для каждого провода на участке.

Рис. 4: Десять лет смены живописи берет свое. Этот разъем не работает.

СТРАТЕГИИ ДЛЯ СОБСТВЕННИКОВ

Однако еще не все потеряно. Несколько стратегий могут помочь владельцам понять и избежать этих рисков.

Посмотрите, прежде чем прыгать.
Во время комплексной проверки при приобретении недвижимости убедитесь, что инфраструктура электропроводки является частью технологического обследования, чтобы вы могли учесть состояние проводки и стоимость любого ремонта.Обследование должно включать физический осмотр проводки в произвольных единицах и выборочное тестирование с использованием инструмента, называемого сертификатором. Это обследование должно, как минимум, определить качество и класс проводов на месте, состояние разъемов и коммутационных панелей, а также наличие достаточного провисания, чтобы можно было повторно определить разъемы при их износе. Это предоставит вам информацию о том, нужно ли вам заменить какую-либо проводную инфраструктуру, когда вам нужно будет это сделать и сколько вам нужно будет потратить.

НАКОНЕЧНИК ПОВОРОТА:

Купите большую сумку модульных заглушек - они недорогие - и убедитесь, что маляры вставляют их в гнезда перед покраской и удаляют после завершения покраски. (Перед использованием их необходимо обжать, чтобы не повредить домкраты.)

Сделайте правильно.
При строительстве нового здания убедитесь, что спецификация соответствует требованиям, а подрядчик и субподрядчик, устанавливающие электропроводку, соблюдают эти стандарты. Лучшая практика - проводить инспекции во время строительства и поручить технологическому оператору проверить конечный результат перед въездом.Убедитесь, что в ваших контрактах предусмотрена сертификация (а не только тестирование) всех блоков UTP. Правильно установленная и качественная электропроводка должна иметь срок службы 20 лет и более.

План с 10-летним интервалом технического обслуживания.
Запланируйте замену всех разъемов, а также повторную изоляцию и повторную сертификацию всей проводки UTP каждые 10 лет или около того. Домкраты изнашиваются после многократных вставок и удалений, а студенческие квартиры часто красят, а подрядчики постоянно попадают в домкраты.

В худшем случае замените проводку.
Когда ничего не помогает, у вас остаются ограниченные возможности, и вам может потребоваться заменить все провода UTP в собственности. Это и дорого, и разрушительно.

РАСПРОСТРАНЕННЫЕ ВОПРОСЫ

Владельцы часто считают, что внутренняя проводка - это чья-то проблема или вообще не проблема. Эти убеждения обычно основаны на недопонимании.

Мне не нужна проводка, потому что все идет по беспроводной сети.
Эти точки беспроводного доступа необходимо подключить к проводной сети - без нее они не работают. Кроме того, для обеспечения наилучшего взаимодействия с пользователем игровые консоли, мультимедийные стримеры и телевизоры должны быть подключены по проводам к проводной сети, которая быстрее, чем беспроводная сеть.

Я проложил проводку категории 6 по всей своей новой собственности, так что мне не о чем беспокоиться.
Физический провод - это только одна часть системы Cat 6; Если все остальные части - патч-панели, патч-кабели, разъемы - также не являются компонентами категории 6, установлены в соответствии со стандартами категории 6 и сертифицированы, система не является системой категории 6.Кроме того, необходимо оставить достаточный резерв или «петлю обслуживания», чтобы позволить несколько повторных определений.
Разработчики часто платят за то, что они считают системой Cat 6, а затем обнаруживают, что она сертифицирована только по более низким стандартам. Вот почему необходимы хорошие спецификации.

Мой интернет-поставщик или управляющая компания готова позаботиться об этом.
В большинстве, если не во всех контрактах на интернет-обслуживание, ответственность за внутреннюю проводку возлагается на владельца.

РЕЗЮМЕ

Если вы не знаете, какие проблемы могут быть у вас в портфолио, сейчас самое время узнать.Проведите обследование вашей собственности и убедитесь, что ваш план капитальных вложений учитывает результаты. Если вы строите новое здание или капитальный ремонт, убедитесь, что вы строите в соответствии со стандартами качества.

ССЫЛКИ НА СТАНДАРТЫ:

ANSI / TIA-568.0-D, Типовые телекоммуникационные кабели для помещений заказчика, Под ред. D, 09-2015
ANSI / TIA-568.1-D, Стандарт телекоммуникационных кабелей для коммерческих зданий, Изд. D, 09-2015
ANSI / TIA-568-C.2, Стандарт на сбалансированные телекоммуникационные кабели и компоненты на витой паре, Под ред.C, Err. 04-2014

Кабели витой пары

Проводка витая пара

Кабель витая пара состоит из пары изолированных проводов, скрученных вместе. Это тип кабеля, который очень давно используется в телекоммуникациях. Скручивание кабеля помогает снизить шум от внешних источников и перекрестные помехи в многопарных кабелях.

Кабель витой пары хорош для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к раннему периоду развития телеграфа и радио.Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые приносит сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения. Путем передачи сигналов вместе со сдвигом по фазе на 180 градусов теоретически устраняются выбросы и токи заземления. Это снижает требования к земле и экранированию по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витой пары - это неэкранированная витая пара (UTP).Это просто два скрученных вместе изолированных провода. к этому типу относятся любые кабели передачи данных и обычные телефонные кабели. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Для передачи данных используется тип кабеля, называемый FTP (пары, экранированные из фольги), который состоит из четырех витых пар внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручивается с постоянной скоростью скрутки по длине кабеля, образуется кабель с заданным характеристическим сопротивлением.Характеристический импеданс витой пары определяется размером и расстоянием между проводниками, а также типом диэлектрика, используемого между ними. Сбалансированная пара или сдвоенные линии имеют Zo, которое зависит от отношения расстояния между проволоками к диаметру проволоки, и вышеупомянутые замечания все еще применимы. Для практичных линий Zo на высоких частотах очень близко, но не совсем, к чистому сопротивлению. Поскольку импеданс кабеля на самом деле является функцией расстояния между проводниками, разделение проводников значительно изменяет импеданс кабеля в этой точке.

Когда много витых пар складываются вместе, образуя многопарный кальбе, отдельные проводники скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи. Указанные цветовые комбинации для идентификации пары.

Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. Он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах. В большинстве случаев применения кабелей с витой парой полное сопротивление кабеля составляет от 100 до 150 Ом.Когда кабель имеет большое расстояние между проводниками, возможно более высокое сопротивление. Типичные размеры жилы проводов для кабелей, используемых в телекоммуникациях, 26, 24, 22 или 19 AWG.

Вот некоторые общие импедансы, относящиеся к линиям витой пары:

  • 100 Ом: Этот импеданс представляет собой стандартизованный импеданс, который будет использоваться в проводке витой пары, используемой в структурированных системах проводки, соответствующих стандарту EIA / TIA 568. И неэкранированные, и экранированные кабели категории "CAT5 и лучше", используемые в таких приложениях, имеют полное сопротивление 100 Ом (обычно с точностью + -15% или выше).В настоящее время наиболее распространенный стандарт LAN, Ethernet, предназначен для кабеля витой пары с сопротивлением 100 Ом. Многие телекоммуникационные кабели витой пары имеют полное сопротивление около 100 Ом, и многие современные системы цифровой связи согласованы с этим сопротивлением. В настоящее время практически вся современная кабельная витая пара для телекоммуникационных приложений имеет полное сопротивление 100 Ом.
  • 110 Ом: экранированная витая пара на 110 Ом стандартизирована как тип кабеля, который будет использоваться для цифрового звукового интерфейса AES / EBU.
  • 120 Ом: экранированный кабель 120 Ом обычно используется для связи RS485 в промышленных сетях. Существует множество промышленных кабелей для управления и передачи данных с импедансом около 120 Ом. Также некоторые телекоммуникационные кабели (как экранированные, так и неэкранированные) имеют импеданс 120 Ом, и существуют цифровые системы телекоммуникации, соответствующие этому сопротивлению (например, системы SOEM E1).
  • 150 Ом: это импеданс, используемый в кабельной системе IBM с экранированной витой парой и сети Token Ring.В настоящее время также используется много экранированных кабелей «управления и данных» с импедансом около 150 Ом. Некоторые современные микрофонные кабели (экранированная витая пара) имеют импеданс около 150 Ом на высоких частотах, и иногда вы можете услышать сопротивление 150 Ом, упомянутое в аналоговых аудиоприложениях (типичные динамические профессиональные микрофоны обычно имеют импеданс 150-200 Ом).
  • 300 Ом: двухжильный провод, используемый в некоторых антеннах, имеет полное сопротивление 300 Ом. Это антенный кабель с очень низкими потерями.Обычно сопротивление 300 Ом не используется ни для чего другого, кроме некоторых антенн.
  • 600 Ом: 600 Ом - это стандартизированный импеданс, используемый в телефонном мире. Первые длинные телефонные воздушные линии (два провода на полюсах, разделенных друг от друга на некотором расстоянии) имели импеданс около 600 Ом. На практике современные телефонные кабели не имеют импеданса 600 Ом, но по историческим причинам об этом часто говорят, и многие телефонные аппараты все еще соответствуют этому импедансу.Вы можете иногда (довольно редко в настоящее время) услышать соответствие 600 Ом также в мире аудио.

Экранированная витая пара используется для устранения индуктивного и емкостная связь. Скручивание отменяет индуктивное связь, в то время как экран устраняет емкостную связь. В большинстве случаев этот кабель используется между оборудованием, стеллажи и постройки. Экранирование обычно добавляет кабелю некоторое затухание. (по сравнению с неэкранированными), но обычно не потому, что в случае сбалансированной передачи дополняющие сигналы будут эффективно нейтрализует любые токи экрана, поэтому потери тока в экране незначительны.

Характеристики шумоподавления кабеля витой пары определяются следующим: Характеристики кабеля: количество витков на метр (обычно большее количество витков на метр дает лучшая производительность), единообразная конструкция кабеля, баланс емкостей (меньшая емкость разница в грунте, тем лучше), диаметр кабеля (чем меньше расстояние между проводами, тем лучше) и количество экранирования (чем больше экранирование, тем лучше).

Телекоммуникационные кабели - это широкая тема. Обычно, когда мы говорим о телекоммуникационных кабелях, мы говорим о кабелях с витой парой используется для передачи телефонных и других телекоммуникационных сигналов внутри в здании и в кабельной разводке телефонной компании за пределами завода.В некоторых приложениях некоторые другие типы кабелей (витая пара, коаксиальный кабель, оптоволокно), но витая пара является наиболее часто используемым типом кабеля.

Кабельную разводку в помещении заказчика можно разделить на следующие части:

  • Кабельная разводка в кампусе: там, где на объекте находится более одного здания, для подключения и интеграции сети в пределах всей территории используется кабель Campus. EIA / TIA называет это магистральным кабелем между зданиями. Магистральная сеть кампуса обычно представляет собой оптоволокно на основе 62.Многомодовое или одномодовое волокно 5/125 мкм. Кабели в кампусе соединяют главные коммутационные узлы в разных зданиях.
  • Riser / Backbone кабели: Riser или Backbone традиционно устанавливались с использованием экранированных или неэкранированных парных кабелей. Стандартно доступны кабели 6 x 4 или 25 пар. Они используются для данных и телефонов. Новые приложения для передачи данных все чаще удовлетворяются волоконно-оптическими кабелями (обычно многомодовыми). Кабели стояка / магистрали проложены от центрального коммутационного шкафа дома до коммутационного шкафа на разных этажах здания.
  • Горизонтальные кабели: Горизонтальные кабели витой пары обеспечивают связь между определенными рабочими зонами и в них. Кабели обычно проложены от коммутационного шкафа к розетке на рабочих местах. 4 Соедините пары кабелей UTP и FTP 24 AWG для высокоскоростных сетей со скоростью до 100 Мбит / с (даже более высокие скорости до 1 Гбит / с возможны с использованием лучших кабелей и новейших сетевых технологий). В соответствии с EIA / TIA 568A эти кабели могут использоваться на длине до 90 метров. 24 AWG - это наиболее часто используемая толщина для фиксированной проводки, но в некоторых случаях может использоваться и более толстая 23 AWG.
  • Кабельная разводка рабочей зоны: Высокопроизводительные гибкие кабели рабочей зоны / коммутационные кабели используются для локализованного соединения от настенного подключения к сетевому оборудованию. Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).
  • Коммутационные кабели: короткие коммутационные кабели используются для соединения в коммутационном шкафу разъемов на коммутационной панели с активным оборудованием. Коммутационные кабели также используются в стойках передачи данных / телекоммуникаций для соединения различного коммуникационного оборудования.Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).

Стандартный разъем для описанной выше проводки - 8-контактный. Модульный разъем RJ-45 (указан в IEC 60603-7-4 / 5).

Говоря о телекоммуникационных кабелях, обычно можно встретить термин «структурированная кабельная система». Термин структурированная кабельная система относится ко всем кабелям и компонентам, установленным в логическом иерархическом порядке.Он разработан так, чтобы быть относительно независимым от компьютерной (или телефонной) сети, которая его использует, так что любая из них может быть обновлена ​​с минимальными переделками кабельной сети. Еще несколько лет назад для каждой технологии передачи данных требовался собственный тип проводки. Теперь технология единой проводки (структурированная кабельная система) будет поддерживать все основные существующие технологии сетей передачи данных и те, которые появляются на горизонте.

Преимущества структурированной кабельной разводки UTP:

  • Неэкранированная витая пара (UTP) Структурированная кабельная система помещения позволяет размещать множество протоколов связи в одном пучке проводов.Примеры включают голос, данные, видео и управление CCTV.
  • Система UTP - кабельная разводка с цветовой кодировкой
  • Хорошая система UTP дает лучшее подавление помех, чем коаксиальный кабель
  • UTP дешевле, чем выделенный коаксиальный или оптоволоконный кабель
  • UTP физически меньше коаксиального и многих других типов кабелей
  • UTP - очень простой носитель для установки и перенастройки
  • UTP чрезвычайно легко терминировать
  • Во многих случаях провод уже установлен

Недостатки структурированной кабельной разводки UTP:

  • Поскольку могут быть разные типы сигналов, подключенных к разным розеткам, и все розетки выглядят одинаково, пользователь должен быть осторожен, чтобы не подключать устройство к розетке, где подключен неправильный тип сигнала.Отжимное соединение может привести к неправильной работе системы или даже к повреждению оборудования.
  • Приложение, изначально разработанное для другого типа кабельной разводки, обычно требует специальных средств подключения, которые стоят денег
  • Текущие системы UTP (CAT5, CAT5e, CAT6) имеют довольно ограниченные высокочастотные характеристики, поэтому они не подходят для передачи очень высокочастотных сигналов, таких как сигналы кабельного телевидения, телевизионных антенн и радиоантенн. Для этого есть продукты, но производительность, которую можно получить с ними, обычно довольно ограничена.

Стандарт T568-A, опубликованный Ассоциацией электронной промышленности и Ассоциацией телекоммуникационной отрасли, определяет систему для построения сети передачи данных и голоса в офисной среде, срок службы которой составляет не менее десяти лет, и поддерживает сетевые продукты от различных поставщиков. Наиболее часто используемая структурированная кабельная система использует неэкранированную витую пару. проводка подключена в соответствии со стандартом EIA / TIA-568A. В такой проводке комнаты подключены по звездообразной топологии от центральной коммутационной комнаты.В настоящее время наиболее распространенным типом кабеля является неэкранированный твистер CAT 5. парный кабель заканчивается разъемами RJ-45 (ISO 8877 / IEC 60603-7, 8-позиционные модульные разъемы) (четыре витые пары на кабель). Этот вид кабеля может использоваться для передачи телефонных сигналов. (как аналоговые, так и цифровые), а также потребности в передаче данных (Ethernet и другие мои сетевые методы). Стандарт кабелей EIA / TIA-568A для рынков США. Стандарт EIA / TIA-568A дает два варианта цвета кабеля кодирование TIA568A и TIA568B.EIA / TIA 568A и 568B - это два метода подключения, которые используются для указания того, какие цвета назначены какому контакту модульного разъема. Из этих цветовых кодов наиболее часто используемые один - TIA568B (рекомендую использовать). Стандарт T568-A также определяет категории, используемые для классификации кабеля UTP. Эти категории стали отраслевым стандартом для характеристик кабелей UTP и широко используются многими производителями. У Европы есть своя (очень похожая по основным деталям) стандарт кабельной разводки EN 50173.

Вычисления и передача данных - это быстроразвивающиеся технологии, в которых оборудование часто имеет практический срок службы не более нескольких лет, прежде чем его вытеснят что-то более новое и лучшее.Через несколько лет технология унифицированной проводки, которая рекомендуется сейчас, может оказаться неадекватной. Тем не менее, современные сетевые технологии разрабатываются с использованием витой пары, поэтому, хотя никто из нас не может надежно заглянуть в будущее, лучший совет, который можно дать сейчас, - это то, что проводка в новом здании должна быть UTP категории 5 или выше ( CAT6). Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP).

Вот несколько распространенных типов кабелей, которые могут встретиться при установке телекоммуникационных сетей:

  • Неэкранированная витая пара, 100 Ом: современные структурированные кабельные системы (CAT 3, CAT 4, CAT 5, CAT 6), используемые для передачи телефонных и сетевых сигналов внутри зданий.
  • 120 Ом неэкранированная витая пара: некоторые старые телекоммуникационные кабели в полевых условиях (довольно типичное значение для линии от центрального офиса до дома)
  • Экранированная витая пара с сопротивлением 150 Ом: обычно используются для некоторых старых сетевых систем, таких как кабельная система IBM, используемая для сети Token Ring.Экранированная витая пара с сопротивлением 150 Ом также иногда используется для передачи симметричных аудиосигналов и сигналов систем автоматизации (как правило, приложения, в которых требуется экранированная витая пара.
  • Сиаксиальный кабель 75 Ом: видеосвязь, система видеонаблюдения, общая антенная разводка, кабельное телевидение, некоторые телекоммуникационные сигналы
  • Коаксиальный кабель 50 Ом: антенная проводка для радиопередатчиков, карт WLAN, базовых станций сотовых телефонов и т. Д.

Для приложений передачи данных по витой паре существует три возможных уровня номинального сопротивления: 100 Ом, 120 Ом и 150 Ом.Кабели с сопротивлением 100 Ом занимают преобладающую долю рынка, поэтому при разработке аппаратного и программного обеспечения основное внимание уделяется системам с сопротивлением 100 Ом. Если у вас нет особых причин выбрать иное, я рекомендую использовать кабель 100 Ом для установки данных. Типичная толщина медного провода кабеля, используемого здесь, составляет 24 AWG. Самый распространенный кабель в оболочке состоит из четырех плотно скрученных пар изолированных медных проводов калибра №24. Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

Типичный кабель UTP состоит из четырех пар проводов в каждом кабеле. Не все четыре пары используются в реальных приложениях. Для большинства локальных сетей используются только две пары, по одной в каждом направлении, чтобы обеспечить полнодуплексную одновременную двунаправленную связь. Из-за ограничения полосы пропускания и излучения излучения, которое потенциально может повлиять на другие электронные устройства, высокоскоростные сети переходят на использование всех четырех пар.

Категории кабелей

«Качество» кабельных систем для передачи высокочастотных сигналов выражается следующей маркировкой (они используются в США):

  • Категория 1: Кабели, отвечающие минимальным требованиям для аналоговой голосовой связи или обычной телефонной сети (POTS).Также известен под названием Grade 1. Обычно называется внутренним проводом в сообществе телекоммуникационных компаний. (Неофициальное обозначение)
  • Cat 2: это система UTP с сопротивлением 100 Ом, способная работать с Token Ring со скоростью 1 Мбит / с и аналогичными сетями. Это также известно как кабельная система IBM Type 3. Также известен под названием Grade 2. (Неофициальное обозначение).
  • Cat 3: Этот тип кабеля рассчитан на 16 МГц и поддерживает приложения до 10 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T. Это кабель с низкими характеристиками, который исчезает.В настоящее время это минимальное требование для качественной структурированной телефонной кабельной системы. Это также известно как кабельная разводка ISO / IEC 11801 класса C. Это было стандартом для характеристик UTP еще в 1988 году. FCC недавно изменил требования к внутренней телефонной проводке до минимальной категории Cat 3 из-за проблем с перекрестными помехами, возникающими при использовании не перекрученных четырех четверок. CAT 3 больше не признается TIA.
  • Cat 4: Этот тип кабеля рассчитан на 20 МГц и поддерживает приложения до 16 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T и Token Ring 16 Мбит / с.В настоящее время этот тип кабеля мало используется.
  • Cat 5: Традиционный рейтинг кабелей для высокоскоростной передачи данных. Номинальная частота 100 МГц. Этот кабель хорошо работает от передачи голоса до 100BASE-T Ethetnet и 155 Мбит / с ATM. Этот тип кабеля также известен как кабельная разводка ISO / IEC 11801 класса D. Сегодня медная проводка категории 5 является признанным минимумом для услуг широкополосного доступа. Стандарт для проводки - ISO / IEC-11801 и TIA / EIA-568-A-5. Работа по категории CAT5 возможна только в том случае, если кабель, соединительные модули, патч-корды и вся электроника имеют одинаковый рейтинг CAT5.
  • Cat 5e: новый рейтинг разработан в США. Номинальная частота 100 МГц. Cat 5E становится новым стандартом для проводки в помещениях, поскольку рекомендуется как минимум для всех будущих установок TIA / EIA, IEEE и многими производителями оборудования. Расширенная категория 5 была ратифицирована в 1999 году.
  • Cat 6: новый рейтинг, только что разработанный в США, ISO / IEC и CENELEC. Номинальная частота составляет 200 МГц с некоторыми требованиями, указанными для 250 МГц. Категория 6 указывается одновременно как ISO в документе 11801-2001, так и TIA в дополнении категории 6 к TIA 568B (ANSI / TIA / EIA-568-B.2-1 ратифицировано TIA / EIA в июне 2002 г.). Это обеспечивает наилучшую возможную производительность с текущими конфигурациями проводки T568A и T568B на 8-контактном 8-проводном модульном разъеме (RJ-45). В Европе это известно как кабели ISO / IEC 11801 класса E.
  • Cat 7: рейтинг для экранированных кабелей для отдельных пар, соответствующий требованиям немецкого стандарта DIN 44312-2. Номинальная частота 600 МГц. Работа продолжается. Он также известен как ISO / IEC 11801 Class E. Этот кабель полностью экранирован и использует нестандартный интерфейс RJ-45 (гибридный разъем RJ-45 Alcatel).Эти кабели предназначены в первую очередь для европейского рынка. Другой альтернативный тип соединителя - соединитель IBM Mini-C. В Европе это называется кабельной разводкой класса F.

Обычно спецификация для разных групп определяется Коэффициент затухания / перекрестных помех, разрыв между затуханием и СЛЕДУЮЩИМ. Практически для считывания сигнала данных требуется минимальный зазор в 10 дБ. Кабель CAT-3 UTP с номинальной частотой 16 МГц с запасом по уровню 10 дБ на частоте 16 МГц. Кабель CAT-4 UTP с номинальной частотой 20 МГц и запасом по уровню 10 дБ на частоте 20 МГц.Кабель CAT-5 UTP с номинальной частотой 100 МГц с запасом по уровню 10 дБ на частоте 100 МГц.

Чтобы установка соответствовала требованиям определенной категории, все компоненты должны соответствовать указанной категории или превосходить ее. Использование розетки Cat 3 (или патч-корда) на Cat 6 снижает производительность до Cat 3.

Некоторые наименования для разных типов кабелей:

  • UTP = неэкранированный витой (сбалансированный) 4-парный кабель, 100 Ом
  • STP = Общий экранированный из фольги / оплетки 2-парный кабель с индивидуальным экраном, 150 Ом
  • FTP = 4-парный кабель с фольгированным экраном, 100 Ом
  • ScTP = Общий экранированный кабель из фольги / оплетки, 100 или 120 Ом

Рекомендации: Установка кабеля с более низкими характеристиками (включая категории 5 и 3), чем кабель категории 5e, может привести к дорогостоящему повторному подключению в ближайшем будущем.Категория 5 теперь считается устаревшей, за исключением, возможно, домашнего использования. Cat 5E или Cat 6 теперь являются стандартом. Телефонная связь, сеть передачи данных, компьютерная сеть и видеокабели должны быть «домашними» от каждого телефона, рабочей станции, телевизора и т. Д. До центрального пункта, обычно рядом с входящей службой телефонной компании и поставщика услуг кабельного телевидения. Для каждого проема в стене рекомендуется два кабеля категории 5e (по 4 пары в каждом). Один кабель UTP предназначен для компьютерной сети, а другой кабель UTP - для телефона, модема и факса.

Как правило, рекомендуется установить кабельную систему UTP, если только у вас есть очень веская причина, почему вы должны использовать кабельную систему STP. Кабельные системы STP дороже и сложнее в установке и поддерживать, чем кабельные системы UTP, но не обязательно лучше в нормальной домашней / офисной среде.

При установке кабеля помните, что существуют разные типы кабелей. Внутренняя проводка рассчитана на одножильный кабель. (обычно кабель CMR). Это наиболее подходящий тип кабеля.Многожильные соединительные кабели часто используются для сегментов кабеля, идущих от настенной розетки к ПК, а также для коммутационных панелей. Они более гибкие, чем одножильные провода. Если для этого вы использовали кабель с твердым сердечником, постоянное изгибание соединительных кабелей может привести к износу кабеля с твердым сердечником. Другая причина заключается в том, что кабель с твердым сердечником не имеет надежного подключения к обычный разъем RJ-45, используемый в соединительных кабелях (твердый сердечник заканчивается очень приятно только для розеток RJ-45 и разъемов патч-панелей). У многожильного кабеля есть и свои недостатки.Многожильный кабель подвержен разрушению из-за проникновения влаги, может использовать другой цветовой код и не должен использоваться для длинных кабелей. из-за того, что характеристики обычно хуже, чем у той же категории кабель со сплошным сердечником, предназначенный для внутристенной проводки. Спецификация TIA / EIA 568A определяет одну сетевую ссылку на иметь до 90 метров внутристенной проводки (более толстый одножильный кабель) и в дополнение к этому до 10 метров соединительного кабеля (более тонкий многожильный провод).

Европейский класс кабеля

В европейских стандартах кабельной проводки используются разные наименования и классы.Постоянные ссылки и каналы классифицируются следующим образом:

  • Класс A: кабели с номинальной частотой до 100 кГц, для POTS (300-3400 Гц) и базовой скорости ISDN (144 кбит / с)
  • Класс B: Кабель с номинальной частотой до 1 МГц, для базовой скорости ISDN (144 кбит / с) и основной скорости ISDN (2 Мбит / с)
  • Класс C: Кабель, рассчитанный на 16 МГц, для 10Base-T Ethernet и Token Ring (4 Мбит / с и 16 Мбит / с)
  • Класс D: Кабель, рассчитанный на 100 МГц, для Token Ring 16 Мбит / с, 100Base-T Ethernet, CDDI (FDDI для витой пары), ATM TP 155 Мбит / с (ATM на витой паре)
  • Класс E: Кабель, рассчитанный на 250 МГц, для 1000Base-T
  • Класс F: Кабель, рассчитанный на 600 МГц, приложения еще не определены (2-3 Гбит / с), требуются специальные разъемы (обычного RJ-45 недостаточно).Требуется полностью экранированная телекоммуникационная розетка / соединитель, возможно, с экраном для каждой пары проводов.
  • Оптический класс
  • : оптоволокно для 10BaseF, 100BaseF, оптоволоконное Token Ring, FDDI, ATM

Кабели и ЭМС

Производительность кабельных систем также должна соответствовать стандартам EMC. Для частот выше 30 МГц европейские нормы (EN 50081-1 / EN 55022) определяют пределы допустимого излучения в свободном пространстве. Это означает, что всякий раз, когда полоса пропускания LAN-системы превышает 30 МГц, необходимо уделять особое внимание соблюдению требований ЭМС.

В мире данных была проделана большая работа, чтобы поддерживать актуальность рабочие частоты низкие. Ниже 30 МГц FCC не имеет спецификаций излучения и Европейские спецификации здесь вполне себе. Таким образом, одним из ключевых факторов развития технологий должен был получить системы с этим номером или рядом с ним, чтобы избежать требования FCC и европейского стандарта.

Для значительного снижения эмиссии использование экранированных кабелей оказывается самым простым решением. Но сбалансированная передача или сбалансированная передача плюс экранирование - это два разных средства для достижения хороших характеристик ЭМС.Будет ли действительно необходимо экранирование при хорошо сбалансированной системе? Всегда ли STP будет обеспечивать лучшую производительность EMC, чем UTP? Ответ непонятен и зависит от приложения. Оба типа кабеля имеют три хороших и плохих свойства. Если бы кабельная линия и цепи передачи / приема коммуникационного оборудования были идеально сбалансированы, нам вообще не понадобилось бы экранирование. В дифференциальном режиме и UTP, и STP работают одинаково (только STP обычно имеет несколько более высокое затухание и / или его труднее обрабатывать, потому что он обычно толще).В обычном режиме канал UTP действует как длинная антенна, в то время как кабель FTP или S-FTP ведет себя более или менее как коаксиальный кабель (= хорошо известно, что излучение невелико, а восприимчивость в случае невосприимчивости хорошая). Эксперименты с кабелем STP продемонстрировали необходимость сохранения целостности экрана для получения хорошей производительности. А хорошо заземленный STP может очень хорошо работать в самых разных средах (например, STP выгоден в случаях, когда кабель окружен множеством металлических предметов).

Хорошо спроектированная и правильно установленная кабельная сеть FTP, несомненно, обеспечивает улучшенную целостность сигнала по сравнению с неэкранированная система. Однако для эффективной работы экран должен быть правильно заземлен. На практике это не так. всегда легко достичь. Плохо заземленная, экранированная система на самом деле будет предлагать более низкие уровни производительности, чем та, которая не экранирован во-первых. В худшем случае сам экран может стать излучающим источником, производящим ток. заземляющие контуры или улавливание внешних излучений и излучение вредных помех прямо рядом с кабелем передачи данных.

Когда STP заземлен с обоих концов (для нормальной работы, необходимой для хорошей производительности), экран кабеля может начать пропускать ток заземления, который влияет на характеристики кабеля. Если разность потенциалов земли менее 1 В (среднеквадратичное значение). не может быть выполнено, это может вызвать проблемы при установке STP. В этих особых случаях в системе электропроводки необходимо использовать прерывистое заземление, когда непрерывность (в терминах высоких частот) все еще может быть достигнута с помощью кабелей оборудования с прерывистыми, но емкостными экранами.

При прокладке коммуникационных кабелей следует использовать коммуникационные кабели. должен быть установлен достаточно далеко от силовых кабелей, чтобы избежать поглощение помех от силовых кабелей к проводке ЛВС. Кабели питания и проводку LAN никогда не следует прокладывать внутри некоторых труба электропроводки как по соображениям безопасности, так и по причинам помех. При прокладке кабелей коммуникационные кабели следует оставлять не менее 15 см от линий 230 В переменного тока и 20 см от Линии переменного тока 400 В (эти рекомендации взяты из промышленных рекомендации по прокладке кабелей и являются хорошей отправной точкой для жилые установки также).

Гибкий многожильный кабель и одножильный кабель

Независимо от того, экранирован кабель или нет, есть два типы кабелей: гибкий многожильный кабель и одножильный кабель. Кабель с твердым сердечником обычно дешевле и используется внутри настенная проводка. С кабелем с твердым сердечником легко работать внутри стены проводка (легко подсоединяется к розеткам) и обычно имеет лучшие рабочие характеристики, чем гибкие кабели. Кабель с твердым сердечником - плохой выбор для патч-кордов, так как он не очень гибкий и сложный для правильного подключения к вилке RJ-45.Вы можете попробовать сделать патч-корды из одножильного кабеля, но вы вскоре выясняется, что они очень ненадежные, потому что стандартные вилки RJ-45 не подключайтесь к одножильному кабелю надежно. Все соединительные кабели должны быть изготовлены из гибкого многожильного кабеля.

Наконечники по установке

При установке кабелей будьте осторожны при обращении с кабелем. Есть много вещей, которые могут вызвать неисправность кабеля категории 5 или выше. не соответствовать спецификациям, включая изгиб, напряжение и т. д.

Когда дом строится, относительно легко проложить кабели вокруг дома.В доме с деревянным каркасом кабели прокладываются до установки внутренних стеновых панелей. В кирпичном и блочном доме желоба или воздуховод следует укладывать / укладывать в стяжку пола или стен. Для дома с деревянным каркасом также рекомендуется использование коробов или воздуховодов, потому что, когда они установлены, при необходимости можно довольно легко обновить проводку. При установке кабелей это хороший способ пометить кабели. как только вы натянете их на место. Большое количество кабелей без маркировки будет большой беспорядок, который потом тяжело разобрать какой кабель куда идет.Провод категории 5 доступен в упаковке «катушка в коробке». Это очень удобно для протягивания проволоки, не закручивая ее. Без такой упаковки или подставки для кабельной катушки протягивание проволоки - это работа двух человек.

При установке электропроводки необходимо учитывать нормы пожарной безопасности. Обычно кабели должны соответствовать международным стандартам пожарной безопасности. (например, IEC 332-1) и местные строительные нормы и правила. При прокладке кабеля в офисном здании нормы пожарной безопасности часто предписывают, что кабели, проходящие через воздушные пространства в стенах здания (называемые пленумами), должны иметь внешнюю оболочку из материала, который не выделяет токсичные газы при горении.Оболочка из ПВХ, используемая на большинстве кабелей, действительно выделяет эти газы, поэтому существует отдельный сорт кабеля, называемый напорным кабелем, который имеет оболочку из более безопасного материала. Пленум-кабели менее гибкие и более дорогие, но если этого требуют местные нормы, используйте их. Существует несколько классификаций пожарных кодов для внешней изоляции кабеля CAT 5 (кабель CMR, «стояк», пленум-кабель и т. Д.). Местные, государственные или национальные нормы и правила могут потребовать от вас использовать более дорогой кабель с пленочной оболочкой, если он проходит через подвесные потолки, каналы или другие области, если они используются для циркуляции воздуха или действуют как проход для воздуха из одной комнаты в другую. Другая.В случае сомнений используйте пленум. Кабель CMR обычно подходит для всех применений, не требующих нагнетательного кабеля.

В настоящее время вы можете подключить здание только с помощью UTP категории 5 и делать практически все, что угодно. Теоретически вы даже можете запустить несколько сервисов на одном четырехпарный кабель в некоторых приложениях. Однако в настоящее время в TIA / EIA 568A нет стандартов для "общая оболочка" приложения без данных. Установщики должны знать, что в TIA / EIA 568A, хотя это не специально запретить многократное использование любого кабеля, если такое многократное использование установлен, этот кабель не подлежит сертификации как совместимый со стандартом 568A.Этот не означает, что кабель рядом с ним в комплекте соответствует или не соответствует требованиям. Поэтому лучше всего определить, какие кабели будут соответствовать требованиям 568A и чтобы установить их в соответствии с этим стандартом. Нестандартные кабели с общей оболочкой, могут быть подключены по мере необходимости. Также возможно установить все кабели на 568А. совместимым, и чтобы нестандартные приложения появлялись вне каждого настенная розетка. Таким образом, вся проводка в любой момент может быть частью 568A. совместимая сеть и, тем не менее, при смене коннектора быть видеопотоком, телефон, линия T-1, кабель RGB или многие другие.

Существуют стандарты и рекомендации по заземлению телекоммуникационные системы отжима должны быть заземлены. Эта тема освещена в телекоммуникационных стандартах, спецификациях кабельных систем и нормы электробезопасности. Некоторые стандарты / предлагаемые стандарты связанных с заземлением структурированных кабельных систем. TIA / EIA-607, PrEN50303 и PrEN50174-2.

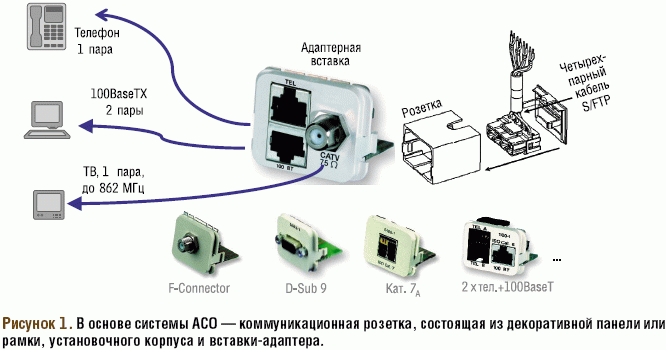

В настоящее время, проводя витую пару во всех комнатах дома или офиса, вы можете практически предоставить любой вид услуг, необходимых для каждого номера.Эти услуги включают потоки данных 10 / 100BaseT для компьютерных сетей, доступ к Интернету, совместное использование принтеров, факсимильные аппараты, каналы телефонии для телефонов, конференц-связь, внутреннюю связь, аудиопотоки и видеопотоки. Эта домашняя сетевая установка имеет простой дизайн. Путем объединения этих различных носителей в сложное устройство мультиплексирования, которое может разделять входные сигналы аудио / видео и голоса / данных без ухудшения качества, владелец дома будет иметь возможность разветвлять эти сигналы по проводу витой пары в любое место в доме.

Радио-аудио (550 кГц - 108 МГц), телетрансляции, кабельное и спутниковое телевидение сигналы традиционно распределяются по коаксиальному кабелю. При достаточно хорошей разводке витой пары вы даже можете использовать ту же самую разводку. также для большинства услуг, традиционно выполняемых с помощью коаксиального кабеля. антенный кабель.

Домашняя сеть позволит централизованно размещать спутниковые и кабельные приемники, антенны AM / FM, компьютерные ресурсы и т. Д., Которые подключаются к этим мультиплексорам. Затем, просто заменив патч-корд на небольшой стойке, расположенной в туалете, домовладелец может контролировать, какая информация подается в каждую комнату.

Существует множество стандартов электропроводки, некоторые из которых встречаются чаще, чем другие. Между телефонной проводкой и проводкой LAN есть разница. Наибольшие различия заключаются в способе размещения пар в кабелях. и тип используемого кабеля (приложения для передачи данных обычно требуют более высоких спецификации кабеля).

Телефонная проводка в США определяется USOC (Код заказа универсального обслуживания - теперь обрабатывается и поддерживается TIA). Серебряный сатиновый кабель часто используется для телефонной проводки и не поддерживает более строгие требования (более высокие скорости), используемые в кабелях LAN.

Подключение к локальной сети определено EIA / TIA. Самым важным стандартом электропроводки в этом случае является стандарт электропроводки EIA / TIA 568. EIA / TIA 568A и 568B - это два метода подключения, используемые для указания того, какие цвета назначены какому контакту модульного разъема.

Многие разъемы Rj-45 с маркировкой проводов имеют двухцветный провод. Возможности, напечатанные на разъеме, обычно обозначаются буквами «A» и «B». Что означают маркировки «А» и «В»? Схема электропроводки «А» - это новая схема электропроводки для телефонных компаний, которая используется во всех новых применениях электропроводки в жилых и коммерческих помещениях.Схема подключения «B» использовалась AT&T для коммерческих электромонтажных работ, когда они были «единственной игрой в городе», проводящей электромонтажные работы в новых зданиях. Эти обе цветовые схемы подключения перечислены в стандарте подключения EIA / TIA 568. При подключении принципиально не имеет значения, какой из них вы используете, пока вы делаете всю проводку таким же образом. Нет разницы в производительности, используются только провода разного цвета. для разных контактов, но проводка от разъема до разъема электрически такой же.

Обозначения контактов штекеров

Штекерные модульные разъемы пронумерованы СЛЕВА НАПРАВО, если смотреть сверху (ВЕРХ - это когда пластиковый рычаг находится внизу). Гнездовые разъемы пронумерованы слева направо, если смотреть спереди.

Общие методы электромонтажа

В мире телекоммуникаций и локальных сетей существует множество распространенных методов подключения. EIA / TIA 568A и 568B - это два метода подключения, используемые для обозначения цвета назначены какому контакту модульного гнезда. Это стандарт современной «структурированной кабельной разводки» и «LAN».

При установке телефона практика окраски традиционно была следующей: «Ring» обычно назначается КРАСНОМУ проводу, «Tip» обычно назначается ЗЕЛЕНОМУ проводу.

У обычного модульного телефонного кабеля один конец перевернут, поэтому с помощью четырехжильного плоского шнура, черный на одном конце находится слева, и прямо на другом конце. Для некоторых других приложений кабель очень вероятно не имеет этого перевернутого конца, но использует прямое сквозное соединение (например, приложение для передачи данных использует прямое соединение).

При телефонной проводке необходимо соблюдать особые правила техники безопасности, о которых могут не знать работники, плохо знакомые с этой областью. Следующие советы и рекомендации следует строго соблюдать, чтобы избежать угроз безопасности, обеспечить безотказную установку и качественное телефонное обслуживание:

  • Никогда не пытайтесь ремонтировать, устанавливать или модифицировать телефонное оборудование или системы электропроводки, если вы носите кардиостимулятор. Электрокардиостимуляторы могут выходить из строя из-за напряжения в телефонной цепи и частоты тактового сигнала.
  • Большинство электрических травм, связанных с телефонной проводкой, возникает в результате внезапного, неожиданно высокого напряжения на обычно низковольтной проводке. Однако в некоторых небезопасных условиях телефонная проводка может находиться под высоким опасным напряжением, например, во время грозы.
  • Разъемы никогда не должны устанавливаться в таком положении, когда человек может пользоваться телефоном в ванне, гидромассажной ванне или бассейне.
  • Вся внешняя проводка должна быть оборудована должным образом заземленными устройствами защиты сигнальной цепи, указанными в списке.
  • Не прокладывайте открытую проводку между конструкциями, где она может подвергнуться воздействию молнии без надлежащей защиты.
  • Избегайте прокладки проводов в сырых местах или рядом с ними.
  • Необходимо установить системы телефонной проводки, чтобы свести к минимуму возможность случайного контакта с опасной силовой и осветительной проводкой. Никогда не размещайте телефонную проводку рядом с оголенными проводами питания или громоотводами, антеннами, трансформаторами, трубами пара или горячей воды или нагревательными каналами.
  • Всегда обеспечивайте адекватное разделение телефонной проводки и другой электропроводки в соответствии с правилами.
  • Никогда не помещайте телефонный провод в кабелепровод, коробку, канал, канал или другой корпус, содержащий силовые или осветительные цепи любого типа. Обеспечьте расстояние не менее шести дюймов от всей другой высоковольтной проводки, кроме кабелепровода.
  • От пятидесяти (50) до шестидесяти (60) вольт постоянного тока обычно присутствует на неработающей паре «наконечник-кольцо». При определенных обстоятельствах вызывной ток переменного тока девяноста (90) В может вызвать очень неприятный электрический разряд. Во избежание шока всегда отключайте службу набора номера от проводки в помещении во время работы.

Приведенные выше советы применимы к установке любой телекоммуникационной сети.

В настоящее время системы UPT обычно устанавливаются с кабелем CAT5 или лучше. Электропроводка CAT5 будет иметь определенные характеристики, в том числе:

  • Неэкранированная витая пара (существует также экранированная версия)
  • 8-жильный кабель
  • Кондикторы проволочные 24-го калибра
  • Рассчитан на 100 Мбит / с. движение.
  • Использует разъемы RJ45. RJ45 - это тип модульного разъема, похожего на концы телефонного кабеля, но на несколько размеров больше.2 метра / Ом Ом / 100 м диаметр / мм 22 30,3 3,30 2,1 0,644 9,24 10,8 0,64 24 19,1 5,24 1,3 0,511 5,82 17,2 0,51 26 12,0 8,32 0,8 0,405 3,66 27,3 0,41 28 7,55 13,2 0,5 0,321 2,30 43,4 0,33 Эти значения Ом / Расстояние предназначены для цепи с двусторонним переключением. Технические характеристики указаны для медного провода при температуре 77 градусов по Фаренгейту или 25 градусов по Цельсию. Наиболее часто используемый провод в структурированных кабелях внутри стен - 24 AWG.В коммутационных кабелях обычно используется провод 26 AWG.

    Типичные характеристики передачи проводки CAT5:

    • Сопротивление постоянному току: 8,99 Ом / 100 метров
    • Несимметричное сопротивление постоянному току: 0,58% (макс. 5%)
    • Несимметричная емкость (пара относительно земли) 6,0 пФ / 100 м (макс. 330 пФ / 100 м)
    • Задержка распространения при 100 МГц: 485 нс / 100 м
    • Расхождение задержки распространения при 100 МГц: 45 нс / 100 м
    • Номинальное характеристическое сопротивление 100 Ом (может варьироваться от 85 до 115 Ом)
    Затухание перекрестных помех на канале CAT5: (Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских коммутационных кабелей для общей максимальной длины 100 метров.)
     Затухание частоты NEXT
     (МГц) (дБ) (дБ)
      1,0 2,5 60,0
      4,0 4,0 50,6
      8,0 6,3 45,6
     10,0 7,0 44,0
     16,0 9,2 40,6
     20,0 10,3 39,0
     25,0 11,4 37,4
     31,25 12,8 35,7
     62,5 18,5 30,6
    100,0 24,0 27,1

    Вышеуказанные ограничения взяты из технических характеристик канала категории 5 TIA TSB-67. (Данные с http: // www.chem.ox.ac.uk/it/staff/Network%20Documentation/standards.html. Кабель iself дает вам гораздо лучшую производительность, но производительность канала уменьшается за счет перекрестных помех и затухания на разъемах и соединительных кабелях. Для 100 метров хорошего одножильного кабеля CAT5 (только кабель) характеристики на частоте 100 МГц: полное сопротивление 100 + -15 Ом, затухание 22 дБ, СЛЕДУЮЩИЙ 32,3 дБ и возвратные потери 16 дБ.

    Обычно задержки передачи несколько различаются между разными пары (я где-то видел цифру с разницей не менее 1% на CAT5 кабель).

    Затем при установке проводки учтите, что CAT5 Провод UTP более хрупкий, чем коаксиальный кабель. Согласно спецификациям, CAT5 выдерживает около 30 фунтов. тяги, когда трос проходит. Это означает, что кабель должен довольно свободно перемещаться при протягивании через потолки и стены. В противном случае кабель будет растягиваться и деформироваться и перестанет соответствовать спецификации при чрезмерном натяжении.

    Спецификации также предписывают установщикам обрезать не более 2 дюймов внешней оболочки при прикреплении линии к прижимному блоку.Если вы сократите длину оболочки кабеля более чем на 2 дюйма, чтобы сделать его «красивым» в их монтажной стойке, вы рискуете установить провод не в соответствии со спецификациями и можете столкнуться с непредсказуемыми проблемами связи. Это происходит по простой причине - электромагнетизм. Наша среда пропитана им. Когда все провода находятся внутри оболочки и попарно скручены друг с другом, на них действуют такие же внешние силы в одной и той же точке.

    По этой же причине CAT5 не следует прокладывать непосредственно на люминесцентном освещении или параллельно силовым кабелям.

    Патч-панель - это установленный аппаратный блок, содержащий набор портов в коммуникационной или другой электронной или электрической системе. В сети патч-панель служит своего рода статическим коммутатором, использование кабелей для соединения компьютеров в пределах локальной области сеть (LAN) к сетевому оборудованию (концентраторы, коммутаторы) и кабели, идущие в разные места. Обычно все телефонные соединения и розетки данных в современном офиса подключены к какой-то патч-панели, оттуда они подключаются везде, где это необходимо (сетевое оборудование и входящие телефонные линии).Патч-панель использует своего рода соединительный кабель, называемый патч-кордом, для создания каждого соединения.

    В телекоммуникациях используется много различных типов патч-панелей. проводка. Самые современные патч-панели, предназначенные для приложений передачи данных используйте патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения.

    Патч-панели давно используются и в телефонной проводке. Приложения.В таких приложениях предназначены патч-панели. так, чтобы был легкий доступ для отдельных пар телефонных проводов и где простые провода (без разъема на конце) могут быть легко заделаны. Наиболее распространенные виды патч-панелей:

    • Винтовые панели: самые старые используемые патч-панели - это просто панели с множеством винтов, которые скрепляют провода (это то, что встречается во многих очень старых зданиях). Такие панели давно не устанавливаются, но иногда их можно увидеть в старых постройках.Этот тип панели не подходит для современных скоростей передачи данных.
    • Блок 66: Блок от 25 пар до 66 содержит ключ к кабельной разводке современной инфраструктуры медной магистрали телефонной связи. Патч-панель типа 66 очень часто используется в старых телефонных установках. 66 Блок использует контакты IDC. Традиционно блоки типа 66 не были предназначены для высоких скоростей передачи данных, но есть современные блоки, которые рассчитаны на категорию 5. Для блока 66 не существует стандартной схемы подключения.
    • Патч-панель в стиле 110: Патч-панель 110 (блок AT&T 110) - это современный тип коммутационной панели, которая заделывает сплошной провод 22–26 AWG или многожильный провод 20–26 AWG с использованием контактов IDC.Интерфейсные разъемы 110 IDC имеют попарную цветовую маркировку для облегчения установки и сокращения прокладки кабелей. Каждый блок 110 занимает один 8-жильный кабель. Фиксированный кабель от стены подключается к реальным соединениям блока разъемов. Вы можете подключить провода непосредственно к передней части этой панели (с помощью инструмента для перфорации) или использовать специальные разъемы, которые подходят к панели стиля 110. Панели типа 110 доступны для кабельных систем категорий 4 и 5. Контакты типа 110 также используются во многих гнездах RJ-45.Последовательность парных 110 ударов вниз позволяет сохранять парные скрутки в пределах полдюйма.
    • Модули оконечной нагрузки Krone (LSA-PLUS): Компания Krone предоставила выбор оконечных устройств высокой плотности для проводки передачи голоса и данных. SA расшифровывается как Lt-frei, Schraub-frei, Abisolier frei - по-немецки без пайки, снятия изоляции с проводов и завинчивания. В конструкции используется наша уникальная технология смещения изолирующего контакта (IDC), при которой провода зажимаются под углом 45 °. Эта проводка была первоначально разработана для телекоммуникационных продуктов, таких как широко распространенный оконечный модуль KRONE на 10 пар.Миллиарды соединений LSA-PLUS установлены в сетях электросвязи и передачи данных по всему миру.
    • Патч-панель RJ-45: Большинство современных патч-панелей, разработанных для приложений передачи данных, используют патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения. На обратной стороне панели вы часто видите блоки типа 110 для фиксированной проводки, но перед разъемом находится RJ-45, что позволяет использовать короткие соединительные кабели RJ-45 для подключения.Патч-панели RJ-45 обычно предназначены для категории 5 или выше.

    Современные патч-панели обычно строятся как модули, которые установка в стандартный 19-дюймовый релейный шкаф EIA или настенные кронштейны.

    Блоки Punch-down бывают разных размеров. Они состоят из пазов / прорезей, в которые втыкаются отдельные провода, и очень похожи на то, что вы найдете в телефонных шкафах. Спецификации проводки CAT5 предписывают установщикам обрезать не более 2 дюймов внешней оболочки при присоединении линии к прижимному блоку.

    Помимо приложений для проводки телекоммуникаций и передачи данных, таких как телефонные линии и приложения LAN, типичная структурированная проводка может использоваться для многих нетрадиционных применений. Это краткое описание того, для чего CAT5 подходит, а для чего нет.

    Хорошие идеи:

    Видеосигналы могут передаваться по кабелю CAT5 UTP с помощью подходящего адаптера. Существуют различные типы адаптеров для отправки видеосигналов в области, где нет коаксиального кабеля. Балуны доступны для композитного видео плюс стерео аудио, последовательного цифрового видео SDI, S-VGA и UHF до 850 МГц.

    Звук линейного уровня может передаваться по проводке CAT5, если к обоим концам кабеля подключены подходящие аудиоадаптеры для преобразования типичного несбалансированного звука (разъемы RCA) в сбалансированные сигналы, которые могут передаваться по проводке CAT5. Прямая пайка разъемов RCA к проводу CAT5 не дает хороших результатов (будет слышно много гудения и шума). Сбалансированные комбинации источника сигнала и приемника могут быть напрямую подключены к кабелю CAT5 UTP, как правило, с довольно хорошими результатами (для этого нужно продумать специальную схему подключения, для этого нет стандартов).

    Плохие идеи:

    Проводка CAT5 внутри стены - не лучший выбор для проводки громкоговорителей (для обычных громкоговорителей 4-8 Ом). Он слишком тонкий для этого. Сопротивление длительным пробегам повлияет на качество звука, и если вы сильно увеличите громкость, вы нагреете кабель значительной мощностью усилителя.

    CAT5 для ламп низкого напряжения - плохая идея. Они могут потреблять приличный ток при низких напряжениях, перегревая провод. Проверьте производителя, чтобы узнать, какой калибр провода они рекомендуют, синусоидальные лампы потребляют все виды тока в зависимости от их мощности / интенсивности.

    Не используйте проводку CAT5 для дымовых извещателей, потому что дымовые извещатели всегда должны подключаться с помощью специального перечисленного огнестойкого кабеля, предназначенного для управления дымовыми извещателями. Большинство строительных норм и правил требуют этого.

    Следует проверить:

    CAT5 для датчиков температуры и тому подобное? Будет работать, особенно если они цифрового типа. Если вы используете аналоговые датчики температуры, именно здесь проблема длины больше всего затронет вас, поскольку вы все равно работаете с очень низкими показаниями votlage, а потери в маленьком проводе (калибр 22-24) высоки при низких уровнях напряжения.

    Правильное тестирование системы электропроводки после установки имеет важное значение. чтобы гарантировать хорошую работу в дальнейшем. Кабельная система должна быть измерения после установки и результаты этих измерений должны быть задокументированы для дальнейшего использования. Многие проблемы, возникающие на кабельных заводах UTP, являются результатом неправильно подключенных соединительных кабелей, разъемов и кросс-соединений.

    Тестирование кабеля подтверждает, что вы выполнили установку в соответствии со всеми условиями контракта и отраслевыми стандартами.При тестировании медных кабелей важно понимать и соблюдать три отдельных этапа: визуальный осмотр; тестовые измерения; и документация.

    Возможные типы повреждений кабеля в типичной телекоммуникационной установке включают:

    • Обрыв: отсутствие непрерывности между контактами на каждом конце кабеля витой пары.
    • Короткое замыкание: короткое замыкание двух или более проводов.
    • Перекрещенная пара: кабель витой пары неправильно подключен на одном конце. Например, пара 3 подключена к контактам 4 и 5 на одном конце, а к контактам 7 и 8 - на другом.
    • Перевернутая пара: два проводника в кабеле витой пары, соединенные с обратной полярностью. Например, один провод в паре 3 подключается к контакту 1 с одной стороны и к контакту 2 с другой, а второй провод подключается между контактом 2 и контактом 1.
    • Неправильная заделка: заделка кабеля не равна 100 Ом. Поскольку характеристическое сопротивление кабеля категории 5 (Cat 5) составляет 100 Ом, заделка кабеля на каждом конце также должна быть 100 Ом, чтобы предотвратить отражение формы волны и возможные ошибки данных.
    • Неправильный импеданс кабеля: был установлен кабель неправильного типа или он был установлен неправильно (например, слишком сильно изогнут, так что сопротивление изменилось).

    Мультиметр, вероятно, самый простой и широко используемый полевой тестер. Доступны аналоговые и цифровые мультиметры для измерения напряжения, тока и сопротивления медных проводов. Используя закорачивающее устройство на одном конце пары, вы также можете проверить целостность. Самая распространенная неисправность кабеля - обрыв цепи, обычно из-за проблемы вблизи или на концах кабелей.Простой омметр теста вообще хватает. Есть возможность рассчитать длину кабеля путем определения фактического сопротивления контура (вы должны иметь возможность закоротить кабель от другого или иметь оба концы кабеля находятся рядом с местом проведения этих измерений).

    Индукционный усилитель / тональный генератор, также известный как тонер или устройство для отслеживания кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабелей и устранения неполадок в полевых условиях. Рекомендации по применению системы индукционного усилителя / тонального генератора: При отслеживании проводов, подключенных к клемме блок, такой как "66 блок", прикрепляя оба генератор ведет к кабелю или пара стремится к содержать сигнал внутри кабеля. Трассировщик должен почти касаться конца кабеля, чтобы обнаружить сигнал, что полезно, когда провода расположены близко друг к другу, как при заделке.При трассировке вдоль кабельных трасс и до максимизировать излучаемый сигнал, подключите один провод генератора к проводу или кабелю, а другой конец заземлен (случай электрической коробки, электропроводка, металлическая водопроводная труба или земля стержень). Не прикасайтесь к цепям переменного тока под напряжением! Если заземление отсутствует, не подключайте другой ведет к чему угодно, пусть болтается как можно ближе к земле. Подключите генератор к незаземленному экрану коаксиального кабеля кабель. Щиток выполнит свою работу, если подключен к центру вести.Индуктивные усилители обычно доступны с двумя типами советы по зондированию. Наконечники из никелированной латуни обеспечивают максимальную эффективность при измерении изолированных проводов или при прямом металлическом контакте. Другой тип - частично проводящий пластиковый наконечник, специально созданный из углеродного порошка и пластика, смешанного с углеродным волокном, эти наконечники работают так же, как и традиционные металлические наконечники, но снижают риск короткого замыкания клемм (типичное сопротивление около 300 Ом). Генераторы сигналов обычно подключаются к проводке через модульный разъем, зажимы типа «крокодил» (для использования на неизолированных проводах и 66 стилей punch-down блоков) или пенертратор типа "гвоздь" (для использования на изолированных проводах).

    Тестеры схемы проводов, также известные как парные сканеры, представляют собой недорогие кабельные тестеры, которые обычно проверяют наличие разрывов, коротких замыканий, перекрещенных пар и неправильного подключения (например, перевернутых пар в 4- или 25-парном кабеле). Некоторые тестеры в этой категории также тестируют разделенные пары. Эти устройства подходят для быстрых базовых тестов. Хороший тестер схемы разводки a проверяет кабель на наличие обрывов или коротких замыканий, перевернутых пар, скрещенных пар и разделенных пар. Это важный инструмент для проверки структурированной проводки системы передачи данных.

    Установщики используют сертификационные полевые тестеры для проверки соответствия кабельной системы требованиям к характеристикам передачи, указанным в TIA / EIA TSB-67.Все варианты этих устройств тестируют кабельную систему на частотах не менее 100 МГц. В режиме автотеста они включают тесты длины, затухания, схемы разводки и перекрестных помех на ближнем конце (NEXT). При работе в режиме автотеста полевой тестер сравнивает фактические измеренные значения с требуемыми значениями для кошек. 3, 4 или 5, а также отображает «прошел» или «не прошел» для всей батареи тестов. Он также отображает пройдено или не пройдено и фактические проверенные значения для каждого параметра. Обычно устройства такого типа могут также выполнять другие измерения, включая расчет импеданса, емкости, сопротивления, задержки, перекоса задержки, равных уровней перекрестных помех на дальнем конце (ELFEXT) и отношения затухания к перекрестным помехам (ACR).В дополнение к стандарту TIA / EIA TSB-67 они обычно включают в свою базу данных классы ISO / IEC и критерии «годен / не годен». Сертификационные тестеры могут сохранять данные испытаний и экспортировать их в базу данных на ПК или выводить на принтер.

    Блоки сертификационных испытаний проверяют кабельную систему UTP и ScTP на частотах не менее 100 МГц и измеряют / записывают следующие параметры: длину схемы разводки; затухание; СЛЕДУЮЩИЙ, а также возвратный убыток; ELFEXT; ACR; Задержка распространения; перекос задержки; сумма мощности NEXT; сумма мощности ACR; и сумма мощности ELFEXT.

    TDR обнаруживает и проверяет все дефекты кабеля, сращивания и разъемы и дает значения потерь для каждого случая. Первоначально разработанный для использования в коаксиальных сетях, TDR может измерять электрическую длину кабеля и является отличным инструментом для поиска и устранения неисправностей UTP, ScTP и т. Д. Чтобы измерить кабель, вы вводите в кабель импульс с большим временем нарастания, а затем ищите отражения, вызванные несоответствием импеданса, чтобы вернуться. Проверка длины кабеля обычно выполняется во временной области. рефлектометр (TDR), который передает импульс по кабелю, и измеряет прошедшее время, пока не получит отражение от дальний конец кабеля.Каждый тип кабеля передает сигналы на что-то меньшее, чем скорость света.

    Набор для тестирования телефона используется для моделирования телефонного оборудования пользователя, идентификации цепей, диагностики телефонных цепей и поиска и устранения неисправностей.

    У установщика кабеля должны быть соответствующие адаптеры для подключения испытательного оборудования к тестируемому кабелю.

    Вот несколько примечаний для тестирования опций различного носителя:

    Тестирование оптического волокна

    • Должен соответствовать требованиям, указанным в ANSI / EIA / TIA-526-14A или другом стандарте тестирования волокна.
    • Длина
    • Полярность
    • Затухание

    Тестирование коаксиального кабеля 75 Ом

    • Проверка целостности центрального проводника и экрана
    • Затухание
    • Длина

    Тестирование кабеля UTP 100 Ом для кабеля категории 5e

    • Соответствует требованиям TIA / EIA TSB-67
    • Схема подключения
    • Длина
    • Затухание
    • Потери перекрестных помех на ближнем конце (NEXT)
    • Суммарная мощность потери перекрестных помех на ближнем конце (PSNEXT)
    • Сумма мощностей равного уровня перекрестных помех на дальнем конце (PSELFEXT)
    • Возврат убытков

    Альтернативы витой паре заменили коаксиальный кабель в сегодняшних локальных сетях.На уровне производительности Категории 5 или выше имеется ошеломляющее количество вариантов. Все стандарты требуют, чтобы установленные каналы прошли три теста: схема разводки (сквозное соединение выводов), затухание и перекрестные помехи на ближнем конце (ДАЛЕЕ).

    Необходимые измерения кабеля: шум, затухание и ДАЛЕЕ. (переходные помехи на ближнем конце). Кабельное и соединительное оборудование, установленное с использованием некачественных методов, может снизить производительность СЛЕДУЮЩИХ устройств на целую категорию. Разделенные пары приведут к снижению производительности NEXT настолько, что кабель станет полностью непригодным для приложений передачи данных.Знание затухания (и СЛЕДУЮЩЕГО) канала позволяет определить будет ли он работать для определенного метода доступа и сколько имеется запас для компенсации повышенных потерь из-за температуры изменения, старение и т. д.

    При тестировании витой пары иногда можно встретить термин «базовая связь». и «Канал». Конфигурация «Basic Link» предназначена для использования монтажниками и подрядчиками кабеля при тестировании фиксированной проводки в здании. Базовая линия связи может состоять из горизонтального кабеля длиной до 90 метров, только одного переходного разъема на каждом конце горизонтального кабеля и двух шнуров испытательного оборудования длиной не более 2 метров каждый.

    Конфигурация «Канал» предназначена для владельцев ЛВС и разработчиков систем ЛВС для тестирования сквозных соединений их кабелей ЛВС. Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских соединительных кабелей для общей максимальной длины 100 метров. Патч-кабели пользователя используются для подключения к сетевому оборудованию, например, от концентратора к коммутационной панели и от рабочей станции к настенной розетке.

    Иногда возникает необходимость идентифицировать кабели в неизвестных кабельных системах. или их физическое местонахождение. Для этого доступно множество различных инструментов.

    Комплект локатора конца кабеля. Иногда его называют комплектом офисного локатора. Это набор пронумерованных 8-контактных модульных вилок, которые может идентифицировать оборудование для тестирования кабелей. В этом случае вы вставляете вилки в розетки в рабочей зоне, а затем выполняете поиск с помощью тестера, пока не найдете вилку на противоположном конце кабеля.

    Индукционный усилитель / тональный генератор, также известный как тонер или устройство для отслеживания кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабеля и устранения неполадок. Идея в том, что тон-генератор подключен к проводной линии. Он отправляет сигнал индикации на кабель. Line Tracer - это ручной индуктивный индикатор, который поможет идентифицировать провода, не повреждая изоляцию. Идея состоит в том, что индуктивный индикатор будет слышать звуковой сигнал, отправляемый по кабелю (обычно обозначаемый маленьким динамиком и светодиодным индикатором), когда он находится рядом с кабелем.Он может отслеживать сигналы тонального генератора через сухие стены, дерево и многие другие неметаллические поверхности. Чем ближе индикатор подходит к правильному кабелю, тем сильнее становится звук. Таким образом, звуковой сигнал сообщит пользователю о замкнутом проводе, несущем тональный сигнал, а светодиодный индикатор обеспечит визуальную индикацию.

    Отслеживание и идентификация кабеля упрощаются с помощью профессионального тонального генератора и индуктивного пробника. Просто подключите тон-генератор к модульному разъему или проводам. Отследите передаваемый сигнал на другом конце проводов с помощью индуктивного или емкостного пробника.Сигнал, излучаемый тон-генератором, можно легко отследить с помощью зонда, даже если кабели собраны в жгут или спрятаны в путанице из перфорированных блоков или настенных пластин.

    Тональный генератор и индуктивный усилитель часто используются для отслеживания пар кабелей, отслеживания кабелей, скрытых в стенах или потолке. Тональный генератор обычно передает звуковой сигнал 1 кГц или 2 кГц на тестируемый кабель, индуктивный усилитель обнаруживает и воспроизводит его через встроенный динамик. Обычно передатчик посылает по кабелю пульсирующий сигнал частотой 2 кГц, который слышен в приемнике, когда вы приближаетесь к кабелю.Также существуют системы, использующие для тестирования разные частоты. Многие подслушивающие устройства имеют два детектора на конце, которые настроены на улавливание электромагнитных сигналов («короткий» режим) или электростатических сигналов («открытый» режим), генерируемых другими компонентами. . Индуктивный усилитель может обнаружить этот сигнал без необходимости разрезать или повредить проверяемый кабель. Индуктивный усилитель обычно имеет диапазон примерно 1–4 дюйма от кабеля. Обычно используется для идентификации или отслеживания кабелей.

    Таким образом, вся операция тестирования заключается в подаче «трели» на одном конце и «прослушивании» сильных звуковых сигналов на каждом проводе на другом конце.Такие устройства обычно работают на частоте 800-1100 Гц, чаще всего системы используют сигнал "трель" 900/1100 Гц. (есть также системы, использующие разные частоты, например 2 кГц). Главный недостаток этой системы в том, что при наличии поперечной связи между проводами (всегда есть емкостная или индуктивная связь между проводами, потому что они сосуществуют параллельно с другими проводами в кабеле!) то вам нужно "прислушаться" к самому сильному сигналу! Поскольку человеческое ухо имеет логарифмическую кривую отклика на звук, оно может иногда бывает трудно точно определить, какой из сигналов самый сильный источник.Те же идеи для прослушивания с подходящим частотным передатчиком и приемник используются для определения местоположения кабелей, труб и т. д. внутри стены и на земле (сигнал в этом случае обычно посылается между землей и проводами кабеля сигнал принимается, затем емкостным или индуктивным способом в зависимости от применения).

    Есть еще один способ отследить правильную пару: Подайте сигнал на пару, которую вы хотите проследить, между проводами в пара. Поднесите зонд к распределительному устройству или телекоммуникационный шкаф.Когда зонд удерживается возле пары, несущей тон, тон будет довольно сильный. (На соседние отведения или пары, но это нормально.) Тон несущей пары можно проверить, прикоснувшись к конец зонда поперек проводов. Тона будут прекратите, если эта пара несет тон.

    Современные дома сегодня наполнены множеством электронных устройств. В настоящее время только в США насчитывается более 15 миллионов домов с несколькими компьютерами. Компьютерные сети, домашнее аудио, домашний кинотеатр, видеораспределение, домашнее управление и системы безопасности становятся все более распространенными.Все эти электронные устройства требуют правильной проводки, чтобы устройства работали согласованно. Благодаря домашней сети их домохозяйства получают преимущества одновременного совместного доступа к Интернету, совместного использования принтеров / периферийных устройств, совместного использования файлов и приложений, а также сетевых игр. Кроме того, потребители могут пользоваться каждой из этих домашних развлекательных и информационных услуг, используя существующую в доме проводку.

    По оценкам, около 15-20% новых домов в США в настоящее время (2002 г.) оснащены так называемой «структурированной» электропроводкой, и, возможно, 42% новых домов будут оборудованы таким образом к 2004 г.Это явление не ограничивается новыми домами. На удивление доступно модернизировать структурированные системы электропроводки в существующие структуры, тем самым увеличивая их функциональность, а также их ценность. Правильная система коммутации позволяет электронным устройствам в доме работать вместе. Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP). Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

    Чтобы построить домашнюю сеть, необходимо выполнить несколько условий.Во-первых, дом должен быть правильно подключен к компьютерной сети. Все кабели являются домашними, возвращаются к центральному месту (звездообразная топология). И в каждой комнате достаточно розеток для поддержки желаемых приложений и оборудования. Затем каждый компьютер или периферийное устройство, подключаемое к сети, должно иметь карту Ethernet, называемую адаптером, или карту сетевого интерфейса (NIC). Эти карты подключаются к компьютеру или шине периферийных устройств (печатной плате) и преобразуют данные в электрические сигналы для передачи по сети.Многие компьютерные продукты поставляются с предустановленными такими картами. Также требуется концентратор или коммутатор Ethernet.

    Коммутатор или концентратор Ethernet находится в центре сети, точке обмена, которая позволяет передавать данные между устройствами. Передняя часть концентратора или коммутатора содержит ряд разъемов RJ-45, связанных внутренней электроникой на печатной плате. Через концентратор и подключенные к нему кабели любой компьютер в сети может общаться с любым другим компьютером, совместимым периферийным устройством или поставщиком услуг Интернета (обычно через кабельный модем или маршрутизатор ADSL с интерфейсом Ethernet).С помощью концентратора данные, отправленные одним компьютером, отправляются на все другие компьютеры в сети, и они используют их при необходимости. Коммутатор Ethernet - это более совершенное устройство, которое отправляет каждую часть данных только тем устройствам, для которых они предназначены, тем самым повышая скорость и безопасность сети в сетях, в которых много пользователей.

    Были предприняты усилия по стандартизации домашней электропроводки. TIA опубликовала стандарт EIA / TIA 570 «Стандарт для бытовых телекоммуникационных кабелей». Этот стандарт касается электропроводки в жилых помещениях.Это относится к системам электропроводки помещений телекоммуникаций, установленным в индивидуальном здании с жилыми (на одну семью или несколько человек) конечными пользователями. Стандарт был утвержден 1 сентября 1999 г. для стандартизации требований к кабельной разводке жилых помещений. Спецификации кабельной инфраструктуры в рамках настоящего стандарта предназначены для включения поддержки безопасности, звука, телевидения, датчиков, сигнализации и внутренней связи. Настоящий Стандарт предназначен для применения в новых зданиях, пристройках и реконструируемых одно- и многопользовательских зданиях.

    TIA-570-A - это всеобъемлющий стандарт, который предоставляет тщательно продуманные модели, рекомендации и соображения не только для типов кабельной среды, но и для демаркации, топологии, путей, отделения от источников электромагнитных помех, требований к пространству, распределительных устройств (DD), вспомогательного отключения розеток (ADO), оборудования и патч-кордов, одно- или многопользовательских схем собственности, критериев производительности каналов и каналов и требований к полевым испытаниям, среди прочего.

    TIA-570-A устанавливает минимальные «классы» бытовых кабелей для удовлетворения сегодняшних требований и, что более важно, более строгих требований будущего:

    • Grade 1: Grade 1 предоставляет стандартную кабельную систему, отвечающую минимальным требованиям для телекоммуникационных услуг.Этот сорт обеспечивает телефонную связь, телевидение (цифровое или аналоговое) и услуги низкоскоростной передачи данных. Минимум одна неэкранированная витая пара (UTP) категории 3 и один коаксиальный кабель 75 Ом для каждого места.
    • Grade 2: для каждого места с кабелем для Grade 2 требуются два кабеля UTP категории 5 и два коаксиальных кабеля 75 Ом для каждого места, а также оптоволоконный кабель в качестве опции.
    Минимум одна розетка на каждую: кухню, спальню, семейную / большую комнату и притон / кабинет. Модульная розетка / соединитель на шесть или восемь позиций должна соответствовать ANSI / TIA / EIA-568-A.

    Кабели, признанные для телекоммуникаций в стандарте EIA / TIA 570:

    • 100 Ом 4-парный UTP ANSI / TIA / EIA-568-A
    • многомодовое волокно 50/125 м
    • Многомодовое волокно 62,5 / 125 м
    • Одномодовое волокно (только для специальных приложений)
    • Series 6 коаксиальный

    Вся система обычно подключается по схеме «звезда». Коаксиальные кабели и компоненты используются для распределения CATV (5–1000 МГц).

    Такие устройства, как домофон, клавиатуры системы безопасности, датчики и детекторы дыма, могут быть подключены по схеме звезды, петли или гирляндной цепи.В соответствии с инструкциями производителя оборудования и может быть подключено жестко

    Обычно передача видео осуществляется с помощью коаксиальных кабелей 75 Ом, но неэкранированная витая пара или кабель UTP - очень недорогое межсоединение по сравнению с соединением коаксиальным кабелем. Современная неэкранированная витая пара (CAT5 или лучше) может использоваться для передачи видеосигналов, если это сделано правильно.

    Секрет отправки сигналов через UTP заключается в их правильном балансировании. чтобы ограничить как излучение, так и шум.Этот вид Метод неэкранированной витой пары используется во многих приложениях видеонаблюдения. в настоящее время использовать существующую кабельную витую пару вместо установка нового коаксиального кабеля для камеры видеонаблюдения. Уже не менее 20 лет доступны продукты, способные передавать видео по кабелю UTP.

    При подключении аудио / видео сигналов к неэкранированной витой паре (разъемы RJ-45), два из восьми проводников в кабелях категории 3 или 5 используются для каждого сигнала. Таким образом, линейный шум, перекрестные помехи и затухание низкие.Это означает, что можно использовать один восьмижильный (4 пары) кабель. для передачи до четырех различных сигналов. Дополнительные неиспользуемые проводники можно использовать даже для подачи питания к устройству. или другие сигналы.

    Неэкранированная витая пара или кабель UTP - это очень недорогое межсоединение по сравнению с подключением коаксиальным кабелем. Характеристики затухания UTP на порядок выше, чем у коаксиального кабеля. Вот некоторые данные о потерях в дБ на 100 футов (~ 30 м) распространенных типов кабелей:

     Част.(МГц) RG59 RG6 CAT-5
        1 0,4 0,2 1,8
       10 1,4 0,6 5,8
       50 3,3 1,4 11,0
      100 4,9 2,0 19,3
      200 7,3 2,8 29,3
      400 11,2 4,3 42,0

    Данные, представленные в таблице выше, были взяты из http://www.intersil.com/design/elantec/DataTransmissionOverUTPCable.asp.

    Видеосигнал может быть адаптирован к разводке UTP с помощью специального симметричного трансформатора между видеоразъемом BNC и проводкой проводной пары. Этот преобразователь преобразует несимметричный аудиосигнал в сбалансированный сигнал, который хорошо проходит по кабелю.Аналогичный трансформатор можно использовать на другом конце кабеля для преобразования видеосигнала обратно в несимметричный формат, который подходит для разъема BNC. Для этого применения на рынке доступны как пассивные решения (симметричные трансформаторы), так и активные преобразователи. Обычно адаптеры такого типа можно использовать как для видеосигналов NTSC, так и для PAL. Простые симметрирующие устройства UTP просто преобразуют несимметричный коаксиальный сигнал в симметричный сигнал для использования на витой паре. Некоторые компании добавляют выигрыш с помощью активных преобразователей, чтобы увеличить расстояние.Есть разница, насколько хорошо работают разные продукты. Некоторые продукты обладают недостаточной помехоустойчивостью, некоторые работают очень хорошо. Некоторые продукты также обеспечивают изоляцию контура заземления и защиту от перенапряжения.

    Также можно найти специальные переходники для сигналов S-video и VGA. Адаптер S-video включает два балуна в одном кейсе для транспортировки обоих S-video сигналы (Y и C) через отдельные пары проводов. Балуны VGA обычно используют четыре пары для передачи сигналов RGB и синхросигнала.

    Интересно отметить, что одна из основных проблем с балунами и аналоговым видео это не предел высоких частот, а нижний предел частоты.Очень низкие частоты трудно передать через трансформатор и другие подобные устройства. Более высокие частоты намного проще пройти. Если вы хотите использовать UTP для аналогового видео, убедитесь, что у вас есть данные о характеристиках балунов, которые показывают весь рабочий диапазон. Видео вещательного качества требует высокой производительности вплоть до постоянного тока. Поскольку традиционный трансформатор не может пропускать постоянный ток, используются другие методы. проектировать эти балуны.

    Баланс также является важным параметром. Природа сбалансированной линии означает что два проводника в витой паре идентичны (одинаковой длины, идентичный размер).Чем они идентичнее, тем ближе друг к другу. д., тем легче балуну подавлять шумы и помехи, создаваемые вне пары. Менее идентичный два проводника (а стандартные линии POTS часто бывают очень неравными), пройдет больше шума. Для достижения наилучших характеристик выберите кабель, который очень хорошо сбалансирован. Например, Категория 5 лучше сбалансирована, чем Категория 3. Балансировка определяется величиной емкости разница («дисбаланс»), накопленная на заданном расстоянии.Стандарт для Категория 5 - несимметрия емкости 1000 пФ / 1000 футов. Одни из лучших кабели имеют менее 150 пФ / 1000 футов.

    Чтобы уменьшить эту проблему, ряд у компаний есть специальные пассивные и активные устройства, чтобы попытаться уравновесить линии точнее. Активные адаптеры содержат схемы для "отрегулировать" балансировку, стоят дороже, но могут посылать видеосигнал гораздо дальше чем пассивное устройство.

    Одна из характеристик кабеля категории 5: что пары проводов скручены с разной скоростью внутри кабеля (это сделано намеренно, чтобы уменьшить перекрестные помехи от пары к паре).Следовательно, для данной длины кабеля Cat-5 общая длина конкретная пара может быть длиннее других. Поскольку сигналы проходят в кабель с фиксированной скоростью (примерно 90% скорости света), приход время сигналов может быть искажено в длинном кабеле (те, которые проходят дальше приходите позже и соответствующее изображение сдвигается вправо). Это может быть проблемой в видеосистемах с высоким разрешением, где для Пример передачи сигналов RGB. На мониторе это видно как разделение или несогласованность изображений. цвета.Например, вертикальная белая линия на экране может выглядеть как красный оттенок по левому краю и синий оттенок по правому краю. Этот эффект ухудшается при высоких разрешениях, высоких частотах обновления, длительном кабели (более 200-300 футов) и зависит от кабеля сама конструкция. Чтобы компенсировать этот перекос, многие коммерческие Адаптеры VGA-UTP имеют потенциометры "компенсации перекоса". Горшки обычно регулируются отверткой и требуют настраивается только один раз за установку (настройка не зависит от разрешение и частота обновления).Эффект перекоса очень тонкий, он может перемещать цвета только на несколько пикселей.

    Суть в том, что кабель CAT5 не лучший вариант для видеосигналов. Конечно, не лучше, чем любой кабель, предназначенный для передачи видео, ЕСЛИ CAT5 не совмещен с какой-то коробкой, которая обрабатывает преобразование между тем, что хорошо для видеокабеля, и тем, что хорошо для CAT5. При таком сочетании устройств можно получить хорошие результаты при передаче видеосигнала по кабелю CAT5. Конвертер преобразует несимметричный видеосигнал в сбалансированный сигнал, который может хорошо проходить через витую пару кабель, не улавливая слишком много шума и не излучая слишком много помех.Конвертер также произведет необходимое преобразование импеданса. (От 75 Ом до 100 Ом и обратно). Преобразователи в целом имеют хорошие характеристики подавления синфазных помех. (некоторые продукты могут похвастаться подавлением синфазного сигнала более 60 дБ). Некоторые преобразователи пропускают постоянный ток, а некоторые - нет.

    Как насчет использования кабеля UTP для передачи звука? Неэкранированная витая пара подходит для переноски симметричные сигналы (симметричный звук, 10 / 100Base-T Ethernet, телефон и т. д.), но далеко не оптимален для несбалансированных сигналы (например, домашние аудиоинтерфейсы Hi-Fi с разъемами RCA).Для правильной передачи несимметричного сигнала через UTP сигналы нужно балансировать (для этого есть балуны). Если вы передаете несимметричные аудиосигналы через некоторые на короткие расстояния рекомендую использовать кабель с коаксиальная конструкция (типовой экранированный аудиокабель) или используйте экранированную витую пару (лучший кабель для симметричных audio, хорошо работает и с несимметричными сигналами).

    Когда аудиосигналы передаются с видео, для аудиосигнала используется отдельная пара проводов (или две пары для стерео).Аудиосигнал также преобразуется между несимметричным (разъемы RCA) и сбалансированным форматами (в паре проводов) с помощью трансформаторов аудиосигнала на обоих концах кабеля UTP.

    При передаче аудио- и видеосигналов по витой паре используйте адаптеры одного производителя на обоих концах кабеля. Не существует общих стандартов работы таких адаптеров, поэтому адаптеры разных производителей скорее всего несовместимы друг с другом.

    Например, индустрия видеонаблюдения переходит на передачу видео UTP.До недавнего времени оборудование охранного и охранного видеонаблюдения (CCTV) устанавливалось преимущественно с использованием коаксиального кабеля. Хотя технология поддержки витой пары в среде видеонаблюдения существует уже много лет, сегодня все больше и больше дилеров и установщиков систем видеонаблюдения выбирают витую пару для всей кабельной системы просто потому, что это имеет хороший бизнес-смысл.

    Преобразователи Cat5 (или иногда называемые преобразователями витой пары), рекламируемые как простой и недорогой способ передачи сигналов SVGA, XGA и SXGA на большие расстояния, становятся все более популярными.Маршрутизация или передача сигналов RGBHV через коаксиальный кабель высокого разрешения, безусловно, по-прежнему является стандартом де-факто для большинства систем на рынке ProAV, но все больше и больше интеграторов начинают использовать преобразователи RGBHV в Cat5 для экономии и простоты. Почему? Простой. Это намного дешевле. Кабель Cat5 очень недорогой (15 центов за фут), и протянуть кабель Cat5 через стену и потолок намного проще и быстрее, чем протянуть коаксиальный кабель. Наконец, обжим Cat5 означает два обжима на проход по сравнению с 10 обжимами с кабелем RGBHV.С хорошими преобразователями кабельная разводка Cat5 будет работать нормально. Этот тип преобразователя преобразует асимметричный видеосигнал RGB (используемый для коаксиальной передачи видео) в симметричный. Этот симметричный кабель будет хорошо транспортироваться через кабель CAT5 UTP. На приемном конце сигналы преобразуются обратно в асимметричный. Одно слово мудрым: не все преобразователи Cat5 одинаковы. Не все из них хороши, и разница в качестве есть. Не все они используют одну и ту же технологию для преобразования сигналов, и вам нужно сравнить, какая из них достаточно хороша для вашего приложения.

    Затем используется пользователь через UTP, система обычно сечение проводов от 26AWG до 12AWG. Обычно можно использовать кабель категории 2, 3, 4 или 5. Чем лучше кабель, тем меньше возможностей для защиты и дольше. диапазон поддерживается. Следует избегать индивидуально экранированных пар, поскольку они обычно резко сокращают рабочий диапазон систем. Видео, как правило, можно использовать по одному и тому же коммуникационному кабелю. сосуществуют с телефоном, компьютером, управляющими сигналами, питанием напряжения и другие видеосигналы.Хотя видео может быть маршрутизировано через телефонные клеммы, любые перемычки, также называемые тройниками и любые резистивные, емкостные или индуктивные устройства ДОЛЖНЫ БЫТЬ удалены из пары.

    Есть также некоторые планы по запуску широкополосного радиочастотного видео через CAT5 или лучше витая пара. Один из самых требовательных приложениями на рынке сегодня является широкополосное видео, обычно известное как CATV или кабельное телевидение. телевидение. Он передает широкий диапазон сигналов от 54 МГц до 600 МГц. (обычно до 900 МГц).Коаксиальный кабель (RG-59 или RG-6) обычно используется для этих приложений, в первую очередь для дома. сети и эти системы рассчитаны на сопротивление 75 Ом. Постоянно растущая пропускная способность современных Системы проводки на основе витой пары создали идеи для передачи радиочастотного видео, например, для кабельного телевидения. сигнал по витой паре. Решение состоит в том, чтобы использовать небольшой трансформатор для преобразования несимметричного сигнала в сбалансированный. на передающей стороне и наоборот на принимающей стороне. Балуны также обеспечивают необходимое преобразование импеданса между коаксиальным кабелем (75 Ом) и проводка витая пара (100 Ом).Использование CAT 5 для передачи РЧ-видео по проводной сети было довольно ограничено из-за того, что высокое затухание, особенно на высоких частотах. Стандарт определяет затухание 24 дБ на 100 метров кабеля CAT5, и когда частоты уходят выше затухание быстро увеличивается. Недавняя публикация стандарта категории 6 TIA знаменует собой важное веха в развитии этой кабельной системы. Категория 6 как минимум вдвое увеличивает пропускную способность (можно использовать частотный диапазон) по сравнению с кабелями категории 5 / 5e. Насколько далеко вы можете передавать видеосигналы по кабелям категорий 5e и 6? Самое видео приемники (например,грамм. Телевизоры) предназначены для работы с широким динамическим диапазоном сигналов. В минимальный уровень сигнала на удаленном телевизионном приемнике составляет около 1 мВ (-10 дБмВ). Для более слабых сигналов, изображение получается снежным, а также гораздо более восприимчивым к внешнему шуму. Максимум выходной уровень от местного усилителя составляет 50 дБмВ, что дает динамический диапазон до 60 дБ для прокладка кабеля. Следует отметить, что может потребоваться снижение уровня сигнала ниже 50 дБмВ, поскольку требований к излучению, которые могут еще больше ограничить динамический диапазон приложения.Если максимально допустимое затухание составляет 60 дБ, а длина кабеля составляет 100 метров, мы получить следующие максимальные частоты, которые остаются в пределах, ожидая, что кабели хорошо себя ведут на высоких частотах (данные основаны на http://www.nordx.com/public/htmen/pdf/Video_over_Twisted_Pair_Cables.pdf):

     Частота кабеля

    CAT5 не определен (предположительно 250-300 МГц)
    CAT5e 400 МГц
    CAT6 500 МГц
    CAT6 + 650 МГц

    В реальной жизни вы обычно не можете принять ослабление 60 дБ, таким образом уменьшается максимальное расстояние и / или частотный диапазон.Достижимое расстояние зависит от уровня сигнала, баланса и степени разбалансировки сигнала используемым кабелем. Cat5e поддерживает баланс сигнала как минимум на 5 дБ лучше, чем Cat5. Уровень 7 или аналогичный кабель еще на 5 дБ лучше, обеспечивая уровень возбуждения сигнала не более 46 дБмВ.

    Широкополосное видео - это определенно одно приложение, которое может в полной мере использовать улучшенные характеристики передачи, обеспечиваемые кабелями категории 6 и выше. Низкая вносимая потеря и высокое отношение сигнал / шум - наиболее важные параметры кабеля для широкополосного видео. заявление.Хотя композитный видеосигнал сегодня является аналоговым, в будущем цифровой телевизионные сигналы будут использовать тот же широкополосный частотный спектр и распределение каналов, но другая схема цифровой модуляции. Кабели категории 6 или лучше подходят для требования к пропускной способности для этих приложений.

    Витая пара: витая пара и не витая пара

    Как мне обратиться к вам, читатель? Сосредоточен ли я на технических и отраслевых вопросах и делаю эту статью ориентированной на «инженеров», или я должен направить эту статью на «философов».В зависимости от темы один может быть более подходящим, чем другой. Вместо этого я решил написать этот блог для «художника», которого можно считать обоими.

    Витая пара: «Художнику»

    Кабели являются важным компонентом систем связи. Они являются жизненно важной формой передачи информации, используемой во всем мире. Один тип кабеля, используемый в нескольких отраслях промышленности, - это многожильный кабель. Это кабель, который имеет как минимум 2 изолированных медных проводника, общая конструкция которых может варьироваться в зависимости от интересующей области применения.Другой вид многожильного кабеля называется многопарным. Хотя оба они могут считаться многожильными кабелями, основное различие между этими кабелями заключается в их конструкции проводников. В то время как многожильный кабель состоит из нескольких жил, жилы многожильного кабеля (также известного как витая пара) скручены в пары. Оба кабеля иногда называют «кабелями данных» или «электронными кабелями». Эти названия связаны с приложениями, для которых обычно используются эти кабели.Некоторые из этих приложений включают системы передачи данных, системы связи, аудиосистемы, передачи энергии и многие другие.

    Кто-то может спросить, а какой смысл скручивать проводники? Что ж, я вам скажу, что касается функциональности. Кабельная система с витой парой используется, помимо прочего, в большинстве современных сетей Ethernet. Пара проводов скручена и образует цепь, по которой передаются данные. Как мы все знаем, когда дело доходит до передачи данных, пропускная способность является важным фактором.

    Существуют различные факторы, которые могут повлиять на характеристики кабеля, такие как шум и другие помехи сигнала (EMI, RFI, ESI). Один из этих факторов связан с магнетизмом. Все мы знаем, что электричество создает магнетизм. Когда высокочастотный сигнал передается по проводу, он создает магнитное поле, которое может навести сигнал на соседний провод внутри кабеля. Этот индуцированный сигнал называется «перекрестной наводкой», формой электромагнитных помех. Только представьте, что вы разговариваете по мобильному телефону и неожиданно слышите другой разговор.Вам будет так сложно вести этот разговор, чтобы вы могли его закончить. Представьте, как это делают сегодняшние передачи. Многие данные не будут отправлены.

    В связи с растущей сегодня сложностью систем управления и связи, а также увеличением расстояний, которые должны преодолевать сигналы, также увеличилась частота отказов, связанных с электрическими помехами. Чтобы свести к минимуму электромагнитные помехи и противостоять внешним помехам, необходимо скручивать провода.При скручивании проводов часть шумовых сигналов идет в одном направлении (отправка), а другая часть - в противоположном направлении (прием). Это скручивание помогает ослабить магнитное воздействие на провода, и, таким образом, внешние волны нейтрализуются из-за различных скручиваний. Это также помогает уменьшить помехи от соседних витых пар (перекрестные помехи). Степень поворотов также соответствует уровню категории. Кабель категории 6, предназначенный для гигабитных сетей, имеет более тугую скрутку, чем кабель Ethernet категории 3 (10 Мбит / с).

    Существует два типа кабеля витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

    Кабели UTP

    В кабеле UTP каждый отдельный медный провод покрыт изоляционным материалом, а затем провода в каждой паре скручены друг вокруг друга. Этот кабель полагается исключительно на эффект подавления, создаваемый витыми парами проводов, чтобы уменьшить ухудшение сигнала, вызванное RFI (радиочастотными помехами) и EMI (электромагнитными помехами).Количество скручиваний также помогает уменьшить перекрестные помехи между парами. Чем больше скручиваний, тем меньше электромагнитные помехи между парами. Это основной тип проводки, используемый для телефонов и очень распространенный в компьютерных сетях, особенно в качестве соединительных кабелей из-за его высокой гибкости. Есть некоторые преимущества использования кабеля UTP. Одним из них является его небольшой размер, который выгоден при установке, поскольку из-за небольшого внешнего диаметра этот кабель не заполняет кабельные каналы так быстро, как более громоздкие кабели.Этот кабель не только прост в установке, но и дешевле, чем другие типы сетевых носителей. Кабель UTP популярен благодаря своей способности использоваться с большинством основных сетевых структур.

    Есть и недостатки использования кабеля UTP. Кабель UTP более восприимчив к электрическим шумам и помехам, чем некоторые другие типы носителей, а расстояние усиления сигнала меньше, чем для коаксиальных или оптоволоконных кабелей.

    Кабели STP

    В кабелях STP каждая пара проводов обернута металлической фольгой, обычно алюминиевой.Этот кабель сочетает в себе методы гашения и скручивания проводов с экранированием. После наматывания пар общие провода снова обматывают металлической оплеткой или фольгой. В частности, в сетевых установках Ethernet кабели STP используются для уменьшения электрических помех внутри кабеля (перекрестных помех) и от внешних помех, таких как EMI и RFI. Кабель STP также может помочь обеспечить заземление. Кабель STP предотвращает помехи сигнала лучше, чем кабель UTP. Однако кабель STP дороже и сложнее в установке, чем кабель UTP.Кроме того, этот кабель должен быть правильно заземлен, потому что в противном случае экран может действовать как антенна и принимать дополнительные нежелательные сигналы. Из-за этих факторов и того факта, что в большинстве зданий уже используется UTP, он меньше используется при прокладке сетей Ethernet.

    Вкратце, многожильные кабели предназначены для общего использования с высокими характеристиками в системах распределения электроэнергии. Поскольку многопарные кабели обеспечивают более высокую скорость передачи данных, они превосходно справляются с задачами передачи данных.Если вы хотите подключить свой объект автоматизации, офис или даже дом, MISUMI предлагает множество вариантов для ваших многожильных и многопарных кабелей.

    Физика кабелей на основе витой пары

    Это описание физики витой пары для поэтов.

    Так почему же кабели передачи данных скручены, а силовые - нет? Все дело в пропускной способности. Сигналы питания имеют такие низкие частоты, что им не нужно беспокоиться о пропускной способности, в отличие от кабелей передачи данных.Высокочастотный сигнал на проводе создает магнитное поле, которое может вызвать сигнал на соседнем проводе. Эти наведенные сигналы называются «перекрестными помехами», потому что со старыми аналоговыми телефонными линиями вы часто могли слышать другие разговоры на фоне вашего разговора, возникающие из-за этих наведенных сигналов.

    Представьте, что интерфейс Ethernet на вашем компьютере передает сигнал. Когда сигнал отправляется на линии передачи (Tx), сигнал индуцируется на линии приема (Rx). Это проблема, потому что правила Ethernet гласят, что вы прекращаете говорить, если в это же время говорит кто-то другой.Но если бы ваш компьютер каждый раз пытался говорить, он бы сам себя услышал и остановился. Похоже, вы все-таки не отправите электронное письмо.

    На самом деле индуцированный сигнал во много раз слабее исходного, что делает это менее серьезной проблемой. Однако приемная электроника должна быть очень чувствительной. Это связано с тем, что высокочастотные сигналы значительно затухают по длине кабеля. Например, спецификация IEEE 802.3 для 1000BASE-T допускает максимальные потери в 24 дБ, что означает уменьшение сигнала до (я сделаю математику для вас, поэты) 6% от его первоначальной мощности во время поездки из передатчик на дальнем конце к порту Ethernet вашего компьютера.Таким образом, перекрестный сигнал не должен быть сильным, чтобы его подавить. По мере удаления от компьютерного интерфейса принимаемый сигнал становится сильнее и менее подвержен перекрестным помехам. Это означает, что проблема находится ближе всего к передатчику, поэтому ключевая спецификация называется Near End Crosstalk или NEXT.

    У инженеров есть несколько хитростей, чтобы справиться с NEXT. Во-первых, сигналы данных кодируются в кабеле в «дифференциальном» режиме - это означает, что каждому положительному импульсу на проводнике соответствует соответствующий отрицательный импульс на другом проводе в паре.Это означает, что провода генерируют равные, но противоположные магнитные поля, которые нейтрализуют друг друга и не должны создавать перекрестных помех. Однако, если провода просто проложены параллельно друг другу, тогда один провод в паре будет ближе к одному из полей, поэтому магнитное поле для одного провода будет немного больше, чем для другого, и вы получите немного больше. немного перекрестных помех.

    Итак, вторая уловка - это скручивание кабеля. Таким образом, расстояние между проводами меняется по длине участка, иногда ближе к положительному проводу, а иногда ближе к отрицательному.Это имеет тенденцию нейтрализовать эффект, еще больше уменьшая перекрестные помехи. Но если все пары скручены с одинаковой скоростью, возможно, что они сохранят одинаковый интервал на протяжении всего цикла, что приведет к увеличению перекрестных помех. Вот тут-то и появляется третий трюк - пары скручиваются с разной скоростью, поэтому они не будут находиться на одинаковом расстоянии от одного и того же проводника на протяжении всей трассы.

    Из-за разной скорости скручивания вы увидите разную длину каждой пары при измерении длины каждой с помощью кабельного тестера.Если бы вы их раскрутили и расправили, те, у которых больше скручиваний, были бы немного длиннее. Длина может отличаться на 5% и более - предел TIA для длины кабеля основан на самой короткой паре.

    Несмотря на то, что в модульном разъеме (RJ-45) проводники проходят параллельно только на короткое расстояние, они обычно вносят наибольший вклад в NEXT на установленном канале. А слишком большое раскручивание при установке разъемов может значительно усилить эффект и привести к тому, что ссылки не пройдут сертификацию..

    В более новых конструкциях достигаются лучшие характеристики перекрестных помех за счет использования прокладок в кабелях, более тщательного контроля скорости скручивания и соединения пар вместе. А новые технологии, такие как 10GBASE-T и PoE, требуют большего, чем просто отличные характеристики перекрестных помех. Но перекрестные помехи по-прежнему являются одним из самых важных параметров с точки зрения высокопроизводительных кабелей.

    Если вас интересует кабельный тестер, ознакомьтесь с нашим Руководством по выбору меди.

    Руководство по применению

    : Электромонтаж жилых домов с помощью оптоволоконного кабеля

    Дома, квартиры, кондоминиумы и другие многоквартирные дома все чаще подключаются с помощью оптоволоконного кабеля для обеспечения перспективных установок и создания более надежных, высокоскоростных сетей и видео-инфраструктур.В более крупных проектах волоконно-оптические системы также легко превышают ограничение на расстояние систем на основе витой пары (100 м / 330 футов) и обеспечивают устойчивость сигнала к статическим электричествам, скачкам напряжения, молнии и помехам.

    Чертежи приложений:

    Оптоволоконный кабель

    используется для всего: от разводки точек разграничения до распределения сетевого сигнала и расширения видеосигнала. Часто оптоволокно входит в структуру в централизованную стойку или комнату обработки данных, где оно подключается к модему.Модем подключается к сетевому коммутатору, который соединяет каждую удаленную точку (комнаты, этажи, распределенные сетевые коммутаторы и т. Д.) По всему объекту.

    В более крупных проектах, таких как многоквартирные дома и кондоминиумы, часто используется главный распределительный щит (MDF), который соединяет и управляет телекоммуникационной проводкой между собой и удаленно расположенными промежуточными распределительными щитами (IDF). MDF обычно соединяет внешние общественные линии, входящие в здание, с внутренними частными линиями, которые возвращаются от IDF.

    На практике MDF обычно располагается в центре рядом с точкой разграничения, тогда как IDF располагаются на каждом этаже, крыле или блоке внутри здания.

    Волоконно-оптические кабели и корпуса для оптоволокна, включая стоечные лотки и настенные коробки, часто используются для разводки MDF и IDF, поскольку они поддерживают большие расстояния между кабелями и очень высокую скорость сети. Системы на основе оптоволокна легко превышают ограничение на расстояние систем на основе витой пары (100 м / 330 футов), и они легко поддерживают скорость сети, превышающую 10 Гбит / с.Также часто можно увидеть многожильные оптоволоконные кабели, такие как 6-жильные и 12-жильные, соединяющие MDF с IDF для распределения сигнала по отдельным комнатам и / или устройствам.

    Оптоволоконный кабель все чаще используется для передачи видеосигналов, таких как HDMI, DVI и DisplayPort. Оптоволокно поддерживает полосу пропускания, необходимую для нативного 4K HDR (до 18 Гбит / с) и 8K (до 48 Гбит / с), и обеспечивает соответствие запланированным стандартам, таким как 12K и 16K, в будущем.

    Видео-удлинители по оптоволокну обычно используют тот же стандартный оптоволоконный кабель и разъемы, которые обычно используются в приложениях для передачи данных, например, дуплексный многомодовый OM3 с разъемами LC и одномодовый OS2 с разъемами LC.

    Одним из наиболее распространенных применений волоконно-оптических кабелей в любой структуре является демаркационная разводка, включая подключение оптоволоконного кабеля к распределительной точке сети здания. Интеграторы обычно сталкиваются с:

    1. Существующие установки, в которых служебная подача должна быть перемещена или расширена
    2. Новое строительство, в котором сервисный канал еще не установлен, и интегратор должен подготовить точку разграничения.

    Для обоих приложений обычно требуется корпус для работы вне помещений со встроенным соединителем и одномодовый оптоволоконный кабель с разъемом для одномодового волокна.

    Примечания при подключении точки демаркации:

    Для демаркационной проводки почти всегда требуется одномодовый (OS2) оптоволоконный кабель. Никогда не протягивайте многомодовое оптоволокно к точке разграничения, если это специально не требуется поставщиком интернет-услуг. Весь кабель перед модемом должен быть одномодовым оптоволокном.

    Разъемы
    типа SC обычно используются в демаркационной разводке и доступны в двух форматах: APC (угловая полировка) и UPC (ультра- или плоская полировка).Разъемы APC обычно зеленые, а разъемы UPC - синие. Всегда подключайте одномодовые разъемы к одномодовому оптоволокну и старайтесь сопоставить тип разъема с типом разъема поставщика услуг. В случае сомнений закройте разъемы APC (зеленые).

    Волоконно-оптический кабель доступен в различных форматах. При наличии кабелепровода используется наружный (атмосферостойкий) кабель. Кабель прямого закапывания (атмосферостойкий и армированный) используется, если кабель будет закопан непосредственно в почву.

      Обычно используемое оптоволокно Prewire:

      TechLogix S2I-2M-P-BK одномодовый ECOfiber ™ обычно используется для предварительной разводки конструкций. Он рассчитан на будущее за меньшую стоимость, чем экранированная витая пара, и завершается с использованием стандартных инструментов и разъемов. Это компактный, прочный, герметичный, внешний вид, с черной оболочкой и универсальный совместимый с одномодовыми устройствами благодаря оптоволокну Corning SMF-28 Ultra® OS2.

      Чем отличается TechLogix S2I-2M-P-BK? Он создан специально для сборки prewires и универсально совместим с большинством приложений.

      • Идеально подходит для предварительной разводки, демаркационной разводки и общего распределения сигналов
      • Две нити ведущего в отрасли оптического волокна Corning SMF-28 Ultra®
      • Универсальная куртка для статического давления и внутреннего / наружного применения
      • Черный цвет для низкопрофильных установок
      • Ультра-маленькая куртка 4,4 мм / 0,17 дюйма
      • Сверхпластичный радиус изгиба 7,5 мм / 0,29 дюйма
      • Сверхпрочный 100 фунтов. рейтинг тяги
      • Совместимость со стандартными оптоволоконными инструментами и разъемами
      • Поставляется оптом и с предварительной разгрузкой

      Plus он меньше и прочнее большинства сопоставимых оптоволоконных кабелей.

      Fiber всегда превосходил витую пару по пропускной способности, а благодаря TechLogix ECOFiber теперь отличается простотой установки и ценой.

      Узнайте больше онлайн.

      Общепринятых продуктов:

      Металлические настенные боксы

      Металлические настенные коробки обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания.Металлические настенные коробки требуют вставной панели для подключения кабелей. Посмотреть

      Полка лотков

      Стойки

      обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания. Они подходят для стандартных 19- и 23-дюймовых стоек. Лотки для стоек требуют вставной панели для подключения кабелей. Посмотреть

      Вставные панели

      Вставьте панели для монтажа в металлические настенные коробки и стеллажи.Они
      оснащены различными типами предварительно смонтированных оптоволоконных соединителей и позволяют быстро соединять два волоконно-оптических кабеля. Посмотреть

      Настенные боксы для установки внутри и снаружи помещений

      Настенные боксы для установки внутри и снаружи помещений идеально подходят как для внутреннего, так и для наружного применения. Они обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания. Посмотреть

      Муфты

      Муфты устанавливаются внутри внутренних / наружных настенных коробок и физически соединяют два кабеля.Посмотреть

      Настенные панели Keystone

      Волоконно-оптические вставки для настенных панелей для трапецеидальных искажений обеспечивают надежную и эстетичную точку подключения кабеля и / или точку соединения между основным кабелем и более коротким патч-кордом. Посмотреть

      Расширители видео по оптоволокну

      Расширители

      передают аудио, видео и управляющие сигналы по оптоволоконному кабелю. Посмотреть

      Готовый оптоволоконный кабель

      Готовые оптоволоконные кабели поставляются с предварительно заделанными разъемами и доступны на складе и в нестандартных конфигурациях.Посмотреть

      Волоконно-оптический кабель

      Оптоволоконный кабель требует оконечной заделки в полевых условиях и доступен в наличии и в нестандартных конфигурациях, в том числе с броней для прямого заглубления. Посмотреть

      Волоконно-оптические соединители

      Волоконно-оптические соединители оканчиваются на оптоволоконном кабеле. Посмотреть

      Нужен ли мне экранированный CAT6 в моем доме?

      мне нужен экранированный cat6 в моем доме

      Обновление вашей сетевой системы может стать серьезным налогом.

      Одна из вещей, которая всегда будет источником путаницы для многих новичков, - это электромонтаж. Какой тип провода использовать? Что даст мне лучшую скорость? Что выбрать между экранированным и неэкранированным?

      Нужен ли мне экранированный Cat6 в моем доме?

      Вопросы продолжают накапливаться, пока вы продолжаете думать об этом.

      Перед тем, как вы начнете планировать свою систему электропроводки, есть несколько вопросов, которые не должны быть неясными для вас любой ценой.

      Первый: зачем искать кабель категории 6?

      Если вы перешли на гигабитное соединение, улучшенный кабель категории 5 будет стоить вам меньше денег.Но в настоящее время, в 2020 году, лучше подключить свой дом кабелем категории 6.

      Это хорошо известный факт, что более высокая полоса пропускания при передаче по кабелю больше подвержена электромагнитным и радиопомехам, чем более низкая полоса пропускания.

      Кабель категории 6, как и любой другой кабель CAT, представляет собой витую пару. Это означает, что каждые 2 кабеля в проводе соединены вместе. Этот тип сопряжения устраняет всевозможные помехи и сводит к минимуму потерю данных. Тогда минимальная потеря данных приведет к более высокой скорости, поскольку пакеты данных из-за успешной доставки не нужно будет повторно отправлять от интернет-провайдера.

      Таким образом, если ваш дом подвергается некоторой форме незначительных помех, использование кабеля категории 6 вместо улучшенного кабеля категории 5 для проводки - лучший выбор.

      Теперь ко второму вопросу , что выбрать между UTP категории 6 и STP?

      Чтобы ответить на этот вопрос, нам придется различать экранированную витую пару (STP) и неэкранированную витую пару (UTP).

      Мы уже объяснили, что такое витая пара и для чего она нужна.Но как насчет экранированного и неэкранированного?

      Что ж, экранированные и неэкранированные кабели были сделаны так, чтобы справляться с электромагнитными и радиопомехами. Неэкранированный кабель (UTP) - это стандартный кабель категории 6, используемый в местах с низким уровнем помех, таких как обычный дом или офис. В то время как экранированные кабели используются для прокладки кабелей через места, подверженные сильным электромагнитным и радиопомехам. Кроме того, как описано ранее, когда передаваемая полоса пропускания высока, скажем, около 10 гигабит.Больше шансов на потерю данных из-за внешнего вмешательства.

      Более высокая пропускная способность более уязвима. Чтобы избежать такой потери данных, более крупные компании, которые подписались на более высокую пропускную способность, используют экранированные кабели.

      Экранированный кабель аналогичен неэкранированной витой паре с одним отличием. Вместо простой изоляции, покрывающей скрученные провода, провода сначала покрывают металлической фольгой, а затем изоляцией. Металлическая фольга должна быть заземлена, потому что она будет поглощать электромагнитные и радиосигналы и заземлять их через металлическую фольгу.Это единственное дополнение сводит к минимуму помехи в максимально возможной степени.

      Но наличие дополнительного элемента имеет свои недостатки. Экранированный кабель Ethernet типа витая пара намного сложнее в обращении и намного дороже. Дополнительная металлическая фольга делает кабель менее гибким и увеличивает его длину вдвое.

      Итак, это подводит нас к последнему вопросу. Вам нужен экранированный кабель для дома?

      Вам понадобится экранированный кабель, если вы считаете, что ваш дом окружает большое количество электромагнитных и радиопомех.Настолько сильно, что он проник в ваш дом и мешает передаче локальной полосы пропускания.

      Но для нормального дома это совсем нереально. Если только вы не живете в центре промышленного комплекса. Неэкранированный кабель - лучший выбор, если вы проводите внутри дома.

      Электропроводка в квартире: правила от А до Я | Своими руками

      Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать некоторые очень важные правила работы с электричеством.Даже если вы не решитесь самостоятельно взяться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

      Монтаж электропроводки в жилых помещениях - что нужно знать

      Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом. Если разводку решено расположить вверху комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка.Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

      В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель на полу внутри специального электрического плинтуса.

      Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется по Госстандарту и СНИП, но, как правило, составляет от 80 до 150.См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли пользоваться им без проблем.

      Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы. Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

      Электропроводка в ванной - особый случай!

      В других случаях вышеуказанные требования к зонам прокладки кабелей не применяются. Здесь все провода должны быть в верхней части помещения, а разводка до потребителей (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз. Никаких проводов нельзя находиться рядом с душем или ванной.

      В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт.В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.


      Смотрите также: Электромонтаж на даче своими руками - схемы и фото


      Вода и электричество - осторожно!

      Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности.Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной трехжильный медный кабель 2,5 мм 2 для розеток, 1,5 мм 2 для светильников, 4мм 2 для бытовой техники.

      Что и где можно установить в ванной

      Электропроводку можно монтировать только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В.В зоне высотой 225 см для этого можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели.

      Из словаря электрика

      В чем разница между кабелем, проводом и шнуром? Что такое жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

      Сердечник - это металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут.В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. Выбирая провода и кабели для домашней электропроводки, важно знать площадь сечения жил.

      Изоляция - это материал, пропускающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предохраняет жилы от соприкосновения друг с другом и обеспечивает защиту проводника от механических повреждений и погодных условий.

      Отключить предохранители!

      Сеть под напряжением есть только при отключенном соответствующем предохранителе.Недостаточно просто щелкнуть выключателем! Перед окончанием работы закрепите предохранитель изолентой во избежание случайного включения. Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этого использовать индикатор напряжения или мультиметр.


      Ссылка по теме: Электромонтаж в ванной и сауне своими руками - чертежи, схемы, фото


      Провод, кабель или шнур

      Провод имеет одну или несколько плетеных нитей, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют над утеплителем

      оболочка, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

      Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется батистом, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

      Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

      При выборе кондуктора в первую очередь нужно обращать внимание на материал жил.Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Провода с алюминиевыми жилами запрещены.

      Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или они спрятаны в пластмассовых коробках, кабели могут быть проложены открытыми.

      В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

      Кабель с наименованием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

      Кабель питания

      NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки.Имеет пониженную воспламеняемость и газовыделение. Чаще всего его используют для подключения к напольному щитку и для дальнейшего подключения этого щитка к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

      Проволока ППНП - самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Если же использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

      Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

      Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

      Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазовые провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
