Как развести интернет кабель по квартире: как провести кабель и развести по дому своими руками, схема разводки витой пары

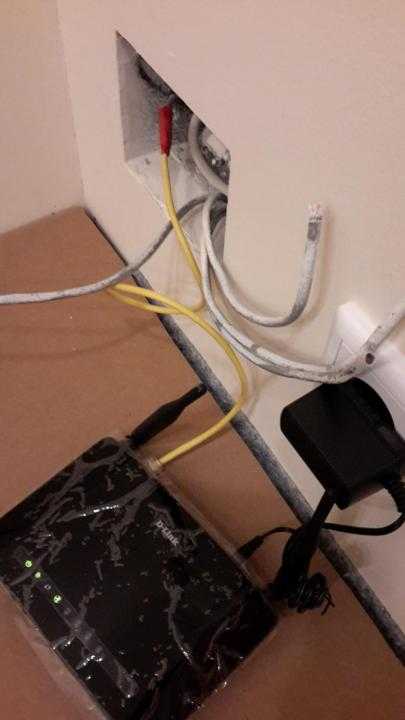

Центральное расположение, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключены.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 трапецеидальные домкраты
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает, что разъемы для кабелей и трапецеидальных искажений удваиваются?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунта стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку 5 – 32 фунта стерлингов

Полезные видеоролики

Разъем Keystone и настенная панель

Как подключить настенную розетку

На видео показана стенная розетка с кабельными наконечниками на задней панели

Подсоединение кабеля CAT5 и CAT 6 с помощью разъемов RJ092

Следует ли использовать категорию 5, 6 или 6A Первые несколько минут этого видео объясняют разницу.

Прокладка кабеля

В новостройке это просто, но в существующем доме без капитального ремонта это непростая задача. Если вы думаете об этом, то это видео покажет вам, как использовать инструменты для ловли троса.

Настенная пластина и патч на стену и патч -панель

Сплошной кабель

Коммутатор для монтажа в стойку

На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.

Размеры коммутатора TP-Link составляют 18 x 44 x 4,4 см, что означает его высоту 1U

Вот хороший видеоукладчик кабеля и проводка в стойке

Общие вопросы и ответы

В- Как далеко я могу проложить кабель Ethernet от маршрутизатора или коммутатора?

A- 100 метров

В-Сколько розеток или розеток Ethernet в комнате?

A- Минимум 2

В- Как лучше всего провести кабель Ethernet через дом?

A- Через чердак или подполье.

В. Можно ли прокладывать кабели Ethernet рядом с силовыми кабелями?

A-В идеале вы не должны, но часто должны, но старайтесь, чтобы длина была короткой, и постарайтесь разделить их примерно на 8 дюймов, если это возможно, и по возможности используйте экранированный кабель. см. Можно ли проложить кабель Ethernet рядом с электрическим кабелем?

Каталожные номера

• Прокладка кабеля внутри дома
• Как подключить проводку вашего дома к Cat5 или 6
• Подключение домашней сети с нуля

Связанные руководства

• Скорости домашней сети
• Настройка домашнего маршрутизатора
• VLAN в домашних сетях
• Питание через Ethernet

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 29 Среднее значение: 4,4]

Полное руководство по прокладке домашней сети Ethernet — LazyAdmin подключение к сети. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-подключением заключается в том, что вам придется прокладывать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам вам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько этапов:

1. Сделайте простой план вашего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определение расположения соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте про точки доступа.
3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   Настоятельно рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа конечно достаточно одного ethernet разъема.

Кабели можно прокладывать через воздуховоды ОВК или любой другой воздуховод. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Инструмент проектирования домашней сети

Центр проектирования Unifi поможет вам спланировать установку домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть зону покрытия вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, прочитайте эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для проводки вашей домашней сети

Итак, когда наш план завершен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медным покрытием). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь очень низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP Cat 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но нужен ли он вам?

Как видите, со скоростью кабеля Cat 6 что-то происходит. Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой же купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Одножильный и многожильный

Одножильный кабель UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы должны использовать цельные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели. Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать цельный кабель UTP заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели Plenum Cat6

Как упоминалось ранее, Вы можете проложить домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха, но для этого вам может понадобиться специальный тип кабеля Ethernet, кабели категории 6. Эти кабели категории 6 имеют специальную оболочку для предотвращения распространения огня. не более 5 футов.

Убедитесь, что вы ознакомились с местными нормами пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с магистральными кабелями для воздуховодов ОВКВ, в некоторых странах требуется использовать вертикальный кабель категории 6 (CMR) в гипсокартонных стенах или между полами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами. Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран подходят для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие марки Ethernet-кабелей

На рынке представлено множество различных марок Ethernet-кабелей, какой из них выбрать? Имейте в виду, что вам потребуются кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

• Truecable Cat6 — 500ft CMR — 23AWG
• Monoprice Cat6 — 500ft CMR — 24AWG
• Southwire Cat6 — 500 -футов но это действительно не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

  Посмотрите видео ниже, чтобы узнать, как подключить настенные розетки, гнезда трапецеидального искажения и патч-панели:

  Патч-кабели, которые вы используете между патч-панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без поломок). провода).

  Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стену и которые намного меньше.

  ^{Патч-панель на 12 портов без крышки}

  На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся следующие настенные патч-панели:

  .

  12-портовая экранированная патч-панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

  • ИНТЕРФЕЙС УСТРОЙСТВА: 12 портов RJ-45 с 50-микронными позолоченными контактами 8P/8C
  • 10G READY: 12-портовая патч-панель Cat6A обеспечивает стабильное подключение к медным гигабитным и 10G-коммутаторам
  • ЭКРАНИРОВАННАЯ КОНСТРУКЦИЯ: Специально разработанная для устранения электромагнитных помех (EMI) и перекрестных помех, обеспечения максимальной производительности и целостности данных
  • СОВМЕСТИМЫЕ КАБЕЛИ: Кабели Cat5e, Cat6 и Cat6A
  • НАСТЕННЫЙ МОНТАЖ: Коммутационная панель имеет прочный металлический корпус, который можно монтировать на стене.

  Если вам нужно более 12 портов, вы можете использовать два из них или выбрать патч-панель на 24 порта и использовать монтажный шарнир высотой 1U.

  Настенные розетки Ethernet

  Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

  Настенная панель VCE Ethernet с 1 портом (внесена в список UL), настенная розетка Cat6 «мама-мама» RJ45, линейный переходник Keystone, настенная розетка, белая (2 шт.)

  Настенные розетки Ethernet категории 6

  Поскольку мы используем одножильные провода, вам потребуются разъемы для трапецеидальных искажений, которые можно врезать, как эти разъемы для трапецеидальных искажений категории 6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

  Розетки Ethernet для поверхностного монтажа

  Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

  ^{Эта точка доступа находится на потолке внутри шкафа.}

  Использование разъемов RJ45 на цельном кабеле UTP

  Цельные кабели UTP на самом деле не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только вам нужно купить правильные вилки RJ45, разница заключается в лезвиях разъема RJ45

  Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно сплошными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

  Инструменты, необходимые для домашней проводки Ethernet

  У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать прокладку домашней сети Ethernet:

  • Инструмент для обжима Ethernet — если вы собираетесь подключать RJ45 заглушки

  Распродажа

  Инструмент для обжима TRENDnet, инструмент для обжима, обрезки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный инструмент для обрезки и снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- СТ68

  • Инструмент для пробивки кабеля – для пробивки кабеля в гнездах Keystone и коммутационной панели
  • Тестер сетевого кабеля – (дополнительно)
  • Основные инструменты для самостоятельной работы
    – например, дрель, отвертка и т. д.
  6

Со всеми инструментами и деталями мы можем начать прокладку кабелей. Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Надежнее проложить один кабель, отрезать его по длине, вытянуть, сделать второй (или больше) кабель и снова соединить их вместе.

Убедитесь, что у вас достаточно дополнительной длины на каждом конце кабеля . Вы хотите красиво проложить кабели к патч-панели. Также неплохо иметь дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

Цвет кабеля Ethernet Заказ

После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидальных искажений и коммутационной панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

The ethernet cable color order for 568B is:

1. White/Orange
2. Orange
3. White/Green
4. Blue
5. White/Blue
6. Green
7. White/Brown
8. Brown

Если у вас в руке есть вилка RJ45, держите зажим вниз, тогда левая сторона будет контактом 1. делать. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

В этом видео очень хорошо показано, как подсоединять разъемы RJ45:

Подключение разъемов трапецеидального искажения

Разъемы трапецеидального искажения довольно просто подключить. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

Убедитесь, что вы следуете цветовому коду на разъеме трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

Проверка домашней сети Ethernet

После того, как вы протянули и подключили все кабели Ethernet, пришло время их протестировать. Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых соединений 1 Гбит. Так что теоретически при правильном подключении оранжевого и зеленого проводов можно получить подключение к сети. Но только при скорости сети 100Мбит.

Кабельные тестеры

Кабельный тестер проверяет каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить, правильно ли подключены кабели Ethernet и нет ли в них неисправностей.

Каждый провод обозначается индикатором на кабельном тестере. Если лампочка не загорается, то у вас неисправный контакт.

Лучшим решением будет отрезать защитную оболочку или штекер RJ45 и начать сначала.

Подведение итогов

Я надеюсь, что эта статья помогла вам приступить к проекту подключения домашней сети Ethernet. Убедитесь, что вы покупаете качественные кабели и разъемы для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet требует много работы.

Если у вас есть какие-либо вопросы или предложения, просто оставьте комментарий ниже.
