Схемы DVD и домашних кинотеатров

 материалы в категории

Здесь вы найдете схемы домашних кинотеатров BBK.

Любую из этих схем Вы можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

Схема домашнего кинотеатра BBK ABS551T

Схема домашнего кинотеатра BBK DK1000S

Схема домашнего кинотеатра BBK DK1001S Процессор 1389

Схема домашнего кинотеатра BBK DK1002S Процессор 1389

Схема домашнего кинотеатра BBK DK1003SI

Схема домашнего кинотеатра BBK DK1007SI Ver10.

19

Схема домашнего кинотеатра BBK DK1011SI

Схема домашнего кинотеатра BBK DK1013SI Ver09.03

Схема домашнего кинотеатра BBK DK1014SI

Схема домашнего кинотеатра BBK DK1111SI

Схема домашнего кинотеатра BBK DK1211S Ver1.0

Схема домашнего кинотеатра BBK DK1240S Ver1.0

Схема домашнего кинотеатра BBK DK1410SI

Схема домашнего кинотеатра BBK DK1513SI Ver2.30

Схема домашнего кинотеатра BBK DK1515SI Ver2.00, Ver2.10

Схема домашнего кинотеатра BBK DK1810SI Ver2.00

Схема домашнего кинотеатра BBK DK1830SI Ver2.00

Схема домашнего кинотеатра BBK DK1840SI Ver2.00

Схема домашнего кинотеатра BBK DK1005S

Схема домашнего кинотеатра

BBK DK1017S

Схема домашнего кинотеатра BBK DK1070S

Схема домашнего кинотеатра BBK DK1114SI

причины поломок и их устранение

Вполне понятен ужас, который охватывает владельца домашнего кинотеатра при отказе дорогостоящего устройства. Что же делать? Самостоятельный ремонт бытовой аппаратуры в домашних условиях — это способ сэкономить деньги и собственное время. Если вы обладаете хотя бы начальными техническими знаниями, то попробуйте последовательно разобраться в причине поломки и устранить ее.

Конкретизация проблемы

Первая, она же и основная трудность, с которой приходится сталкиваться при ремонте — это диагностика поломки. Домашний кинотеатр в самом простом приближении состоит из четырёх устройств:

• источник сигнала;
• телевизор;
• акустические колонки;
• ресивер или усилитель.

Прежде всего, необходимо понять, какая из составных частей не работает. Предположим, есть уверенность, что идёт нормальный входной сигнал, а экран остаётся тёмным. Значит, поломался монитор. Если у вас есть определенные навыки, то можно попробовать отремонтировать его своими руками. Если нет звука, то возможна поломка акустической системы. Если же звук есть, но выключается через некоторое время — значит, поломался усилитель. Нет загрузки диска — не работает источник сигнала.

Минимизировав потери до одного устройства, можно определиться с ремонтом.

Рука сразу же тянется к телефону, чтобы вызвать специалиста из сервисного центра. Не спешите! Возможно, поломку кинотеатра можно исправить своими руками в домашних условиях, прилично сэкономив на приглашении профессионала.

Первый самостоятельный шаг

В системе домашнего кинотеатра обязательно присутствует куча соединительных проводов, которые заканчиваются разъёмами (исключение составляет лишь беспроводная акустика). Во время эксплуатации отдельные составные части кинотеатра, безусловно, хоть немного, но передвигались. Если дома есть животные, а провода не проложены в специальных каналах, то несложно предположить, что они игрались с этими проводами. Вдобавок, контакты разъёмов могут окисляться.

Первым этапом ремонта считается визуальный осмотр соединительных проводов.

Если они в порядке (не прижаты мебелью), то надо вынуть каждый разъём, почистить его спиртом или ластиком и с усилием вставить на место. Делаем пробное включение и, если неисправность не пропала, идём дальше.

Питание как основа жизнеспособности устройства

Далее проверяем питание устройства, так как в 90% поломок проблема именно в блоках питания. Применяются как линейные блоки питания (они достаточно легко ремонтируются в домашних условиях), так и импульсные (ремонт требует определённых навыков).

В любом виде блоков питания обязательно присутствуют предохранители, с проверки которых и начинается любой ремонт. Надо обратить внимание на то, что многие фирмы отошли от употребления традиционных (ниточка в колбе) предохранителей, и заменяют их резисторами небольшого номинала. Они более точно выполняют функцию защиты, за счёт строго фиксированного предела силы тока. Причин для выхода из строя предохранителей всего две:

• пульсация в сети, значительно выше нормы;
• поломка (как правило к.з.) в схеме самого устройства.

Частой причиной отказа блока питания является выход из строя электролитических конденсаторов.

Необходимо визуально осмотреть все электролиты. Если бочонок конденсатора вздулся, наблюдается подтёк жидкости — смело производите замену. Остальные конденсаторы проверяются с помощью тестера: он не должен звонится ни в одном направлении. Если нет уверенности при измерении, то необходимо отпаять одну ножку конденсатора.

Далее наступает черёд проверки диодов моста выпрямления. Любой из них должен показывать короткое замыкание только в одном направлении. Неплохо также проверить варисторы и термисторы защиты, но не всегда это возможно, применяя только лишь тестер.

На моделях с тороидальными трансформаторами ставится термопредохранитель. Для проверки его необходимо выпаивать из схемы. Как и стандартный он может сгореть от резкого перепада входного напряжения, защитив первичную обмотку трансформатора. Поэтому при отказе трансформатора, не надо сказу его выбрасывать. Лучше найдите бугорок под оплёткой, извлеките из-под неё термопредохранитель, замените его куском проволоки на первое время.

Такой ремонт даст возможность кинотеатру ещё поработать.

Импульсные блоки питания в домашних кинотеатрах намного сложнее по своему устройству, чем линейные. Обычно перегорают ключевые элементы — тиристоры, мощные транзисторы, микросхемы. При ремонте импульсного блока необходима нагрузка, так называемый эквивалент. В домашних условиях его, как правило, нет.

При отказе импульсного блока питания лучше обратиться к специалисту.

Звуковые проблемы кинотеатров

Часто жалуются на пропадание звука в домашнем кино после короткого отрезка нормальной работы. Например, в домашних кинотеатрах Panasonik при этом высвечивается ошибка f61. Обычно это связано с отказом усилителя мощности

или усилителя НЧ. Их нестабильная работа ведёт к тому, что выключается выход на акустические колонки.

Если в порядке блок питания, то причина, как правило, в предусилителе. Стоит обратить внимание на диоды, с которых подаётся напряжение 2,5 вольта на цифровой звуковой контроллер. Бывает, что эти диоды работают в режиме «утечки»: то работают, то нет. Замена элемента делает ремонт успешным и домашнее кино снова работает.

Порою отсутствие звука связано с пустяковыми причинами и совсем не обязательно бежать с мастерскую. Одна из таких поломок — отсутствие регулировки звука. Происходит это из-за дефекта работы позиционного выключателя звука на передней панели. Его необходимо сначала элементарно пропаять, устранив плохие контакты. Если не помогло — надо его снять и почистить, предварительно разобрав. Как видите, всё очень несложно.

Часто можно встретить отказ сабвуфера, при полноценно работающих остальных акустических колонках.

Поиск надо начинать с обследования, подводящего к сабвуферу провода: необходимо прозвонить его тестером. Не найдя повреждения надо проверить разъёмы как в самом сабвуфере, так и в кинотеатре.

Если и эта попытка не даёт положительных результатов, остаются два варианта:

• поломан сам сабвуфер;
• отказ звукоусилителя кинотеатра.

Ремонт такой сложности нежелателен в домашних условиях, лучше обратиться в мастерскую.

Отсутствие внешнего сигнала

Источником внешнего сигнала в кинотеатре на дому обычно служит DVD проигрыватель. Когда он начинает «хромать», то картинка «зависает» или просто не читается диск. Начинать ремонт необходимо с элементарной прочистки линзы специальными салфетками.

Стоит обратить внимание на качество проигрываемых дисков. Если диск «осыпается», то загрязняет головки.

Если не помогает простейший способ, то надо снять дисковод. Часто проблема кроется в его каретках, со временем их механика изнашивается.

Операция замены каретки крайне несложная и вполне доступна в домашних условиях.

Следующим этапом ремонта может быть замена мотора в приводе DVD или лазерной головки. Но эти операции лучше производить в специализированной мастерской.

Бывают случаи выхода из строя дорогостоящего процессора. Обычно это связано с предельно упрощённой схемой стабилизации в самом устройстве. В результате процессор сильно греется и выходит из строя. Дабы избежать этой беды, лучше всего потратиться на качественный стабилизатор напряжения, и включать домашний кинотеатр через него. Одновременно будет защита от пиковых напряжений. Польза стабилизатора напряжения для телевизора тоже очевидна: эта чувствительная техника страдает от перепадов напряжения не меньше, чем домашний кинотеатр.

Подключение домашних кинотеатров: схема, инструкции

Домашние кинотеатры позволяют получить гораздо больше удовольствия и функционала при просмотре фильмов, чем стереосистемы Hi-Fi, да и для их установки не нужно быть звукооператором. Все что нужно – это выполнить несколько простых действий, и очень скоро можно будет наслаждаться музыкой и фильмами с отличным качеством звучания.

Предположим, акустическая система и проектор для кинотеатра уже куплены, а множество больших коробок и кабелей доставлены. Процесс установки не будет зависеть от того, приобретены они целиком или в виде отдельных компонентов.

Подключение домашних кинотеатров требует выполнения трех этапов.

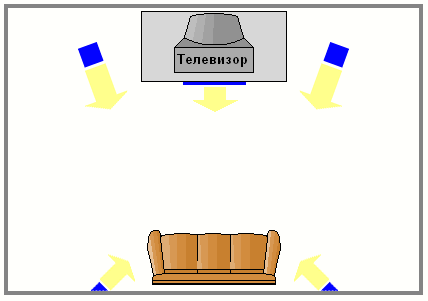

Шаг 1: выбор правильного размещения

Каждая комната не похожа на остальные, и качественное подключение домашних кинотеатров зависит от выбора места размещения акустических систем и других компонентов.

В идеале все динамики должны находиться на одинаковом расстоянии от слушателя. Это редко достижимо на практике, но уже хорошо, если это условие будет выполнено, по крайней мере, для передней левой и правой колонок. Если это возможно, следует разместить их приблизительно на уровне головы в 2-3 метрах от зрительского места.

Подключение домашнего кинотеатра LG, например, требует установки фронтального левого, левого верхнего, правого, правого верхнего, центрального, пространственного левого, верхнего левого, правого, верхнего правого динамиков и сабвуфера.

Центральный динамик должен быть направлен непосредственно на сидящего слушателя приблизительно на уровне головы. Будет большой ошибкой положить его на пол значительно ниже экрана или где-то над телевизором, так как такое положение создаст впечатление, что голоса раздаются с неба или из-под земли.

Задние динамики могут быть ближе или дальше от слушателя, но лучше попробовать поставить их чуть выше и позади его головы. Опять же, следует стараться соблюсти равенство расстояний, насколько это возможно. Не нужно направлять динамики непосредственно на слушателя, а лучше развернуть немного в сторону передней части помещения.

Из сабвуферов получаются хорошие подставки для комнатных растений или журнальные столики. Желательно устанавливать их, по крайней мере, в нескольких сантиметрах от стен, и не задвигать в угол – от этого низкие частоты станут искаженными и завышенными. Лучшее место для сабвуфера – возле фронтальных колонок.

Кабели и провода

Подключение кабелей и проводов – вторая по сложности часть установки домашнего кинотеатра после размещения динамиков. Они могут стать эстетическим кошмаром и опасной ловушкой для ног, но без них не обойтись, если, конечно, колонки не будут использоваться лишь в качестве украшений.

Беспроводные тыловые динамики устранят необходимость в проводах, идущих от одного конца помещения к другому, но питание им все-таки потребуется, так что проводов, идущих от блока управления до колонок в задней части комнаты, не избежать.

Подключение домашнего кинотеатра к компьютеру производится через LAN-порт на задней панели или встроенный модуль беспроводной связи. Кроме того, доступ к домашней сети позволит производить замену программного обеспечения устройства, получить доступ к онлайн-контенту и др.

Домашние кинотеатры, Blu-Ray/CD/DVD-проигрыватели, устройства записи видео и другая бытовая аудио и видеотехника — все это может находиться где угодно, если кабели достаточной длины. Лучше использовать HDMI везде, где это возможно, чтобы избавиться от хаотичного переплетения проводов, превращающего поиск нужного соединения в кошмар.

Подключение домашнего кинотеатра к телевизору или монитору происходит посредством именно такого кабеля. При этом на самом устройстве необходимо выбрать соответствующий источник изображения. Проектор для кинотеатра подключается таким же образом.

Наилучший вариант – когда кабель для домашнего кинотеатра проложен под полом или скрыт ковром. В противном случае не лишним будет приобретение крепления для прокладки вдоль плинтусов в нижней части стены, где они не будут так мешать.

Следует убедиться в том, что соединены аудиовыходы и входы одного цвета. Некоторые системы поставляются с цветными проводами для каждого динамика, в этом случае должна соблюдаться схема подключения колонок, указанная в инструкции производителя.

Где ставить аппаратуру?

AV-приемник является главным устройством домашнего кинотеатра и содержит все усилители, которые управляют акустической системой. Он будет нагреваться, поэтому не следует скрывать его в воздухонепроницаемом шкафу. Кроме того, необходимо иметь доступ к задней панели ресивера для подсоединения проводов. А еще размещать его нужно в пределах прямой видимости пульта дистанционного управления.

Телевизор должен находиться достаточно близко, он должен давать ощущение вовлеченности в происходящее (такое же, как если бы зритель располагался в настоящем кинотеатре, но не настолько, чтобы он чувствовал себя подавленными или мог было различать на экране отдельные пиксели).

Общим правилом для HDTV-экранов является соблюдение минимальной дистанции между зрителем и телевизором, равной полуторакратной длине диагонали экрана. Например, для телевизионного дисплея с диагональю 106 см наименьшее допустимое расстояние составит около 160 см, что все еще слишком близко. Большинство людей предпочитает расстояние в 2-3 м.

Шаг 2: настройка звука

Подключение домашних кинотеатров продолжается настройкой звучания системы. Хотя, возможно, оно будет отличным и без дополнительного вмешательства, но это маловероятно.

Большинство новых систем имеет автоматическую наладку, когда достаточно установить прилагаемый микрофон в положение прослушивания и нажать кнопку, чтобы театр самостоятельно во всем разобрался. Это нормально для начала, но не следует ожидать слишком многого.

Если автоматизированной настройки нет, придется углубиться в меню ресивера.

Большинство систем покажет, как автоматизированная настройка просчитала помещение, указав расстояния от микрофона до каждой колонки. Эта информация может быть правильной и не совсем верной. Следует проверить данные вычислений. И, если они неправильные, исправить их с помощью элементов управления. Это обеспечит одновременное прибытие звука из динамиков, которые находятся на разных расстояниях.

Автоматизированные системы часто хорошо балансируют громкость динамиков, но это можно сделать и вручную. Обычно для этого достаточно просто нажать кнопку, чтобы на каждую колонку началась трансляция белого шума. Громкость каждого динамика можно уровнять на слух, с помощью недорогого шумомера, который продается в магазинах бытовой электроники, или бесплатного приложения для смартфона. В руководстве указан рекомендуемый уровень звукового давления, в большинстве случаев равный 75dB.

Автоматика – хорошо, а слух лучше

Затем следует проиграть немного хорошо знакомой музыки или просмотреть отрывок фильма. Если система звучит глухо или ей не хватает чего-то еще, вполне вероятно, что автоматизированная установка подавила некоторые частоты. Чтобы исправить это, нужно найти настройку эквалайзера или динамического контроля. Иногда она имеет собственное название, такое как Audessey или Dolby, но, независимо от наименования, ее нужно просто отключить, и звучание должно улучшиться.

Сабвуферы могут иметь собственные регуляторы громкости и частот, называемые кроссоверами. Если они покупались вместе с системой, то все это должно контролироваться экранным меню. В противном случае работу сабвуфера придется настраивать отдельно.

Подключение домашних кинотеатров всегда следует начинать с предлагаемыми настройками и изменять их лишь в тогда, когда есть уверенность в том, что проблема может быть решена простым перемещением колонок. Иногда даже несколько сантиметров имеют решающее значение.

Шаг 3: правильное подключение

Многие домашние кинотеатры Blu-Ray-плеер подключают в головной блок. Там же находится и аудио- и видеоресивер. Для подключения чего-нибудь еще, как правило, присутствуют один или два дополнительных порта HDMI, но количество аналоговых входов может быть ограничено.

Одним из преимуществ автономных приемников AV является то, что у них есть ошеломляющее количество входов и выходов. Помимо выходов акустических систем, наиболее часто используемыми являются порты HDMI для присоединения различных проигрывателей и видеомагнитофонов, а также, по меньшей мере, одно подключение домашнего кинотеатра к телевизору. Все разъемы должны быть четко маркированы, а в руководстве можно найти схему соединения.

Как правило, достаточно подсоединить PVR-кабель в PVR-порт и так далее, но некоторые системы требуют настройки портов через экранное меню с выбором имени каждого разъема, управляемого пультом дистанционного управления. Это необходимо для того, например, чтобы при нажатии кнопки Blu-Ray-плеера на пульте ДУ не включалось устройство записи видео. Хорошо то, что данную процедуру нужно проделывать лишь при первоначальной настройке.

Главное, чем следует заняться теперь, – это прослушиванием. Кроме того, следует записать все настройки, которые будут изменены, чтобы иметь возможность их вернуть, если результат окажется не совсем ожидаемым.

Советы по настройке

Покупка домашнего кинотеатра может обернуться большим разочарованием, когда, владелец, пройдя через боль настройки, поймет, что у него впечатление от покупки не такое хорошее, как ожидалось. Одной из возможных причин этого является то, что помещение отражает волны совершенно иначе, чем то, где впервые прослушивалась система. Даже если звучание удовлетворительно, следует прислушаться к некоторым советам, которые помогут выжать из системы максимум, на что она способна.

Что делать, когда гулко

Слишком резкое яркое звучание – когда высокие ноты грохочут, а голоса трудно разобрать. Это общая беда недорогих динамиков, но не все потеряно. Если в помещении твердый пол или много окон, не очень много мягкой мебели, даже хорошие колонки могут быть чрезмерно яркими. Добавление напольного покрытия, такого как ковер, или тяжелых штор, скорее всего, улучшит положение вещей. Также можно приобрести специальные звукопоглощающие материалы, которые крепятся к стене, но они обычно дороги и, вероятно, не будут сочетаться с декором помещения.

А если слишком глухо

Слишком бледный звук, когда барабаны звучат, как картонная коробка, а басовые ноты будто одеты в шерстяные свитера, означает, что либо помещение крайне «глухое», либо куплена очень плохая система. Как правило, в таких комнатах слишком много мягкой мебели, ковер на полу и тяжелые шторы.

Такие помещения непригодны для систем домашнего кинотеатра, но добавление некоторых твердых поверхностей может решить проблему. Иногда достаточно просто повесить пару картин по обе стороны комнаты, чтобы звук отразился в сторону слушателя и пропало ощущение отсутствия объема.

Добавляя или убирая что-то, необходимо соблюдать баланс, так как движение звуковых колебаний подобно движению ряби на воде – отражение лишь от одной стены привнесет чувство неуравновешенности.

Устранение дребезга

Гул басов является общей проблемой, которую часто можно решить простым перемещением сабвуфера на небольшое расстояние. Нельзя устанавливать его в углах и у стен. Если это не подействовало, может быть полезным размещение в углах комнаты мягкой мебели и даже открытых книжных шкафов.

Ничто не заставляет так дребезжать окна, как сабвуфер, но некоторые вещи при высокой громкости колеблются и на более высоких частотах.

Включив музыку на максимум, следует походить по комнате в поисках вибрирующих предметов. Звучание системы намного улучшится, если ужасающий рев Смауга не будет сопровождаться шумом забытой в комнате детской погремушки.

СХЕМА ПОДКЛЮЧЕНИЯ ОБОРУДОВАНИЯ

После первичной установки и подключения оборудования нашим специалистом в дальнейшем Вы можете самостоятельно подключать к телевизионной приставке другие устройства: новый телевизор HD, систему домашнего кинотеатра и т.п.

Чтобы телевизионная приставка служила долго, внимательно изучите Руководство пользователя для Вашей модели приставки, особенно раздел подключения внешних устройств.

Внимание!
Нарушение порядка подключения может привести к неисправности Вашей приставки.

В первую очередь выполняются все подключения к телевизору, видеомагнитофону/ DVD рекордеру и звуковому ресиверу (домашнему кинотеатру).
Затем подключается Еthernet кабель (патч-корд).
Далее к телевизионной приставке подключается блок питания 12В.

Только после того, как эти подключения выполнены, можно включить блок питания в сеть 220В.

Все указанные выше телевизионные приставки к Вашим домашним устройствам подключаются по типовой схеме.


1. Подключение телевизора к STB может быть выполнено с помощью композитного AV кабеля (RCA или SCART), идущего в комплекте приставки. Однако телевизор Full HD или HD Ready для обеспечения высокого качества необходимо подключать с помощью дополнительного кабеля HDMI.
ПРИМЕЧАНИЕ: если подключение выполняется по HDMI, и нет изображения, для первичной настройки воспользуйтесь входящим в комплект композитным AV кабелем.

2. Домашний кинотеатр (звуковой ресивер) для обеспечения воспроизведения многоканального звука необходимо подключать к цифровому S/PDIF выходу STB с помощью оптического (Toslink) или электрического (RCA) кабеля, в зависимости от модели приставки.

3. Ethernet кабель, входящий в квартиру, подключается к одному из портов коммутатора.

4. Приставка STB с помощью Ethernet кабеля (патч-корда), идущего в комплекте приставки, соединяется с любым свободным портом коммутатора.

5. Компьютер с помощью дополнительного Ethernet кабеля (патч-корда) также соединяется с любым свободным портом коммутатора.

Для подключении STB AmiNET130 к телевизору используется специальный AV кабель Amino (MiniDIN – RCA). Будьте внимательны при подключении. Адресация разъемов указана ниже.

Подключение STB AmiNET130 к композитному входу телевизора

Подключение STB AmiNET130 к компонентному входу телевизора


После выполнения всех подключений и включения питания на передней панели STB загорается индикатор и/ или дисплей, а на соответствующих портах коммутатора – индикаторы.

Соблюдение всех предписаний поможет Вам избежать затруднительных ситуаций. При возникновении проблем с подключением, обращайтесь за консультацией по телефону (495) 640-10-10


Проектирование домашнего кинотеатра: до ремонта или после?

На каком этапе лучше производить проектирование пространства для домашнего кинотеатра? Стоит ли сперва сделать ремонт квартиры или же начать продумывать расположение оборудования ещё на этапе планирования ремонта?

Словосочетание «домашний кинотеатр» ещё каких-то 10-15 лет назад ассоциировалось у большинства с некой роскошью и было окружено ореолом достатка. И, нужно сказать, ассоциации эти были правильными: выделять отдельную комнату (или большую её часть) исключительно для просмотра кино — это всё же прерогатива людей, не испытывающих недостатка квадратных метров. Сегодня понятие «домашний кинотеатр» несколько размылось и утратило свой первоначальный смысл. Часто можно услышать, как подобным образом называют установленный в гостиной телевизор с комплектом недорогих колонок. Нередко консультанты супермаркетов нарекают акустические системы 5.1 домашними кинотеатрами. Чтобы избежать неразберихи, давайте сформулируем точное определение.

Домашний кинотеатр — это совокупность высококачественных аудио/видео устройств, а также архитектурно-строительных решений, нацеленных на сoздaние oптимaльных условий просмотра кинoфильмoв в собственном доме. Именно о таком кинотеатре и пойдёт речь в нашей статье.

Как мы можем судить из определения, домашний кинотеатр — это не только оборудование, но и помещение, в котором оно находится. Какой бы элитный ремонт не был сделан в комнате, если её стены будут белого цвета, а напротив экрана будет расположено окно, выходящее на солнечную сторону — ни о каком эффекте присутствия и речи быть не может. А ведь эффект погружения в происходящее на экране — как раз то самое, ради чего всё и затевается. Если при просмотре фильма вас хотя бы что-то будет отвлекать, домашний кинотеатр можно будет считать неудачным.

Разумеется, кинотеатр можно построить и на базе уже существующего помещения. В конце концов, стены можно задрапировать, а на окно повесить ролеты. Но всё же куда проще спроектировать домашний кинотеатр ещё на этапе ремонта квартиры. Осуществляя электромонтажные работы можно будет грамотно развести проводку, разместив розетки непосредственно рядом с техникой. Так вам не придётся маскировать кабели, тянущиеся к электронным компонентам кинотеатра, а выключатель света всегда будет под рукой. Зная заранее, как именно будут расставлены элементы акустической системы и какая диагональ будет у экрана, вам будет гораздо проще выполнять отделочные работы.

Запомните важное правило: не кинотеатр встраивается в помещение, а помещение выстраивается вокруг кинотеатра.

При этом важна не красота интерьера, а его функциональность. Особенно актуально это для домашних кинотеатров, построенных на базе проектора. Если помещение в таком случае не задрапировать, то изображение будет сильно отсвечивать от стен, ломая эффект погружения в происходящее (особенно при использовании 3D-очков). Не спасёт в подобной ситуации и большая диагональ экрана. Вопреки расхожему мнению, она играет далеко не определяющее значение в эффекте присутствия. Поверьте, куда лучше и приятней будет смотреться фильм на плазменной панели с диагональю 50″, установленной в драпированной комнате без окон и с хорошей шумоизоляцией, чем 100-дюймовая проекция, насладиться которой будет мешать множество обстоятельств. Немаловажную роль в формировании качественного изображения играет и источник видеосигнала. Как бы не был хорош проектор или телевизор, без качественного Blu-ray проигрывателя или спутникового ресивера выводить на экран будет попросту нечего.

Итак, определившись с диагональю телевизора или моделью проектора, составив план помещения и выбрав источник сигнала, можно приступать к выбору акустической системы. Звук – не менее важная составляющая полноценного киносеанса, чем изображение, поэтому к выбору элементов акустической системы следует подходить с такой же тщательностью, как и к выбору проектора или плазменной панели. Притом если все сложности в размещении экрана ограничиваются лишь затемнением помещения и выбором комфортного расстояния для просмотра (зрителю не должно быть видно пиксельной решётки, но при этом картинка должна оставаться достаточно большой для полноценного эффекта погружения), то с установкой акустики дело обстоит несколько сложнее. Купить хорошую систему — полдела, нужно ещё и грамотно её разместить. Нередко люди предпочитают заплатить специалисту, чтобы тот определил нужное расстояние до динамиков и правильно спозиционировал так называемую «сладкую точку». Однако при определённом терпении это можно сделать и самостоятельно. Разумеется, вам будет значительно проще, если помещение домашнего кинотеатра было спланировано ещё на этапе ремонта в новостройке, а само помещение будет полностью пустым.

Сложнее всего, пожалуй, будет найти правильное местоположение сабвуфера, так как длинные звуковые волны, образующие низкочастотные колебания звука, обладают самой сложной динамикой и часто имеют свойство реверберировать (затухать из-за многократных отражений от поверхностей). Но здесь есть небольшая хитрость. Чтобы не переставлять по комнате достаточно тяжёлый сабвуфер в поиске местоположения, при котором он будет давать наиболее полный и насыщенный бас, можно поставить его там, где в будущем будет сидеть зритель, а самому ходить по комнате в поисках места, где низкочастотные вибрации будут наиболее ощутимы. Как правило, такое место будет в одном из углов комнаты. В каком именно, зависит от установленной в ней мебели, напольного покрытия, и, конечно, от геометрии самого помещения. Вот почему определять положения сабвуфера лучше практическим путём, полагаясь на собственные комфортные ощущения.

Итак, стоит ли производить проектирование кинотеатра до ремонта квартиры или же можно отложить эту процедуру на потом? Пожалуй, прочитав эту статью, каждый ответит для себя на этот вопрос сам. И ответ этот будет зависеть от степени взыскательности к качеству изображения и звука, а также от индивидуальной восприимчивости человеком всевозможных внешних раздражителей. Ведь далеко не все готовы довольствоваться среднего качества проекцией и отражающимся от предметов и стен звуком, но в то же время далеко не каждый готов жертвовать целым помещением ради вечерних киносеансов.

Настройка домашнего кинотеатра — как правильно использовать тестовые диски?

Правильно организованный домашний кинотеатр — это, в первую очередь, правильный выбор оборудования, которое сертифицировано THX. Чтобы получить максимальный эффект по качеству звука и картинки, нужно грамотно выбрать помещение, выполнить установку мебели, оборудования.

Разделы статьи

Расстояние и давление

Итак, согласно стандартам мы должны получить звуковое давление 85 дБ (105 в пике) без искажений по всей полосе частот. Звуковое давление на расстоянии 1 метр от АС при подаче на колонку 1 Ватта мощности — это «чувствительность», ее практически всегда указывают в паспортных данных продукта. Далее вычисляем максимальное звуковое давление в точке прослушивания — каждое удвоение мощности даст нам +3 дБ звукового давления, а каждое удвоение дистанции — спад –6 дБ.

Запись саундтрека к мультфильму «Как приручить дракона 2» в лондонской студии Abbey Road

Возьмем, например, наиболее распространенную акустику для музыки с типовой чувствительностью в 91 дБ. На расстоянии 4 метра из-за спада в –12 дБ нужно компенсировать потери дополнительным усилением в размере 105–(91–12) = 26 дБ. Это примерно соответствует усилителю мощностью 500 Вт. Не всякие колонки готовы выдержать такую мощность.

Однако это еще не все, основная проблема в том, что в спецификациях АС параметры мощности указывают из расчета сигнала с частотой 1000 Гц и, значительно реже, в розовом шуме. Поэтому при выборе АС лучше иметь запас по максимальному давлению в 3–6 дБ.

Есть пара способов увеличить звуковое давление. Можно разместить АС в плоскости стены, тогда мы получим дополнительно 5–6 дБ на частотах ниже ~300 Гц. Или применить активный мультиампинг, когда пассивные фильтры кроссоверов исключаются из системы и вместо них используются активные электронные (чаще цифровые) кроссоверы для усилителей мощности. При этом полосные усилители подключаются напрямую каждый к своему динамику, что помогает получить большее звуковое давление и лучшее качество.

Комплектация и схема расстановки ↑

Словосочетание «домашний кинотеатр» может включать:

• полный комплект, состоящий из средства передачи видеоряда (т.е. телевизора или широкоэкранного проектора), акустической системы и проигрывателя DVD;
• сокращенный набор из DVD-плеера и акустического оборудования.

В комплектации домашнего кинотеатра обычный ТВ может быть заменен широкоформатным проектором — решение подходит для больших помещений, так как в маленькой комнате слишком большое изображение будет создавать дискомфорт

Старт организации кинотеатра – выбор подходящего помещения или выделение части оного. Перед тем, как выполнить подключение домашнего кинотеатра к телевизору, необходимо для каждой технической единицы найти «правильное» место.

Обратите внимание. Расположить технику нужно так, чтобы экран находился на уровне глаз сидящих людей, и зрители оказались в центре расположенного вокруг них акустического оборудования.

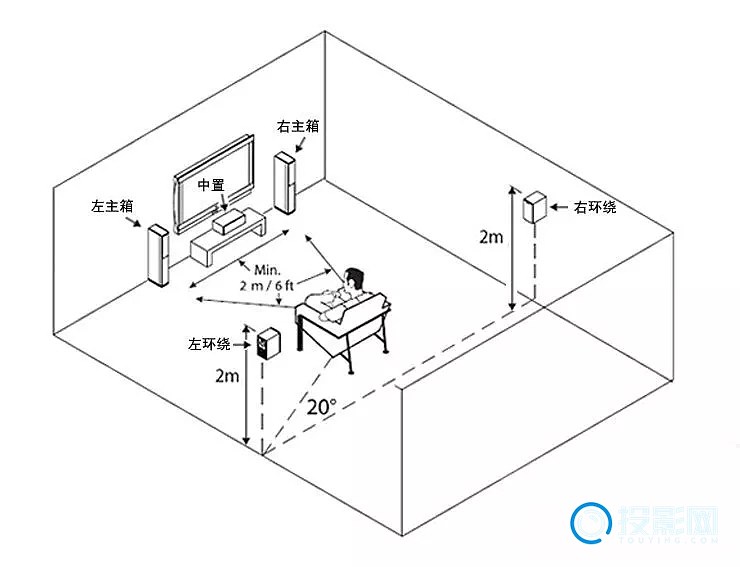

Как установить домашний кинотеатр: схема правильной подачи звука, предусматривающая, что зрители должны оказаться в центре самодельного кинозала

Как установить домашний кинотеатр – задача, решение которой зависит от площади комнаты и формирования оптимального с точки зрения пользователей комфорта. Так как плоские телевизоры не отнимают полезного пространства, то основная загвоздка заключается в расстановке акустики. Колонки можно подвесить на стену на кронштейнах, водрузить на специальные стойки или расположить непосредственно на полу. Можно отдать предпочтение компактным моделям. Однако в напольные варианты вмонтировано несколько динамиков, благодаря чему улучшается передача звука. Хозяину придется решать, что для него важнее.

Ограниченная площадь — распространенная причина выбора компактных колонок, однако следует помнить, что напольная акустика поставляет значительно лучше обработанный звук

Владельцам небольших квартир рекомендуют кинотеатры с системой акустики, состоящей из пяти колонок 5.1. Страстные киноманы в больших помещениях могут установить кинотеатр с 6ю или 7ю колонками (6.1 и 7.1) с более объемным звучанием. Опять же учет: для оборудования 6.1 или 7.1 стандартных декодеров недостаточно, нужны будут проигрыватели с DTS ES и Dolby Digital EX. Отлично, если плеер будет вдобавок оснащен устройствами для чтения разных видео и аудио форматов, USB-портами для просмотра и прослушивания материалов с флешек и жестких дисков.

Один из вариантов размещения с сабвуфером за местами зрителей

О размещении самого DVD-плеера, сабвуфера, Blu-Ray-проигрывателя и управляющего центра кинотеатра — ресивера, речь обычно не идет. Их по традиции устанавливают под телевизором, подвешенным на стену или установленным на специальный «комод» с отделениями для всего оборудования.

Выяснили, как правильно установить домашний кинотеатр, расставили колонки по вычисленным точкам, можно двигаться дальше.

Проект самодельной мебели для установки компонентов домашнего кинотеатра

Помещение под кинотеатр

Есть некоторые правила оборудования помещения, которые следует соблюдать:

• Место для кресла должно быть подальше от колонок.
• Вокруг кресла важно наличие свободного пространства, оно не должно стоять возле стены.
• Высокая спинка кресла будет гасить звук.
• Не следует делать слишком пустой комнату: в ней будет сильно слышно эхо.
• Не перестарайтесь с гашением звуковых волн специальной обивкой стен. Прекрасно гасят звук: мебель, различные полки, ковры, ткани.

Правильная настройка аппаратуры для просмотра кино ↑

После установки и подключения всех составляющих нужно выяснить, как настроить домашний кинотеатр, затем последовательно выполнить все действия. Для осуществления настройки используется экранное меню ресивера, корректировку проще осуществить с помощью пульта.

• Настраиваем басы во фронтальных и тыловых динамиках, выбирая режим «Small» для компактных моделей громкоговорителей, режим «Large» для большого оборудования.
• Для настройки центральной колонки чаще всего предпочитают выставить режим «Normal». Крупный громкоговоритель будет поставлять отличный звук при режиме «Wide».
• Если не удалось расставить колонки дугой, нужно будет задержать сигнал центрального динамика, так как он расположен дальше, чем тыловая и фронтальная аппаратура. Расчет прост: каждые 30 см разницы в расстоянии потребуют задержки на 1 миллисекунду.
• Отрегулируем уровни громкости, для чего можно выставить приоритетный уровень на ресивере или на каждом отдельном канале.
• Выполним окончательную настройку, включив фрагмент отлично записанного фильма.

Кроме перечисленных у разных моделей кинотеатров для домашних киноманов могут быть и иные настройки, для ознакомления с которыми нужно прочитать инструкцию производителя.
Узнав о том, как грамотно организовать кинозал и как правильно подключить домашний кинотеатр, с задачей справится кто угодно. «Лудить-паять», изобретать точно ничего не нужно. Зато, зная принципы подключения и настройки, простейшие сбои можно будет выявить и исправить самостоятельно, да еще и немало сэкономить на вызове мастера.

Размещение акустики в комнате

Естественно, в кинозвуке есть стандарты по размещению АС — в частности, указывается угол относительно места слушателя, и по возможности, этих стандартов надо придерживаться, чтобы получить звук «как задумал режиссер».

На картинке выше нарисована схема расположения динамиков в одном из самых распространенных форматов 7.1: три фронтальных канала, два боковых, два тыловых и сабвуфер (его расположение не нормируется, поскольку считается, что человеческий слух не способен определить положение источника на такой низкой частоте звука). Если строить ДК в наиболее распространенном формате кадра 2.40:1 с рекомендованным углом просмотра 35-55 градусов, то, как видно на изображении, фронтальные каналы могут находиться либо в формате экрана, либо — центральный канал за экраном, а боковые по краям полотна. И это будет лучший вариант. Прежде всего, потому что боковые каналы следует раздвигать до максимального значения в стандарте ±30 градусов. Тогда получится равномерная панорама между фронтальными и боковыми спикерами, а центральный канал окажется перед экраном, что позволит избежать потерь в звукопрозрачном полотне (высокие частоты поглощаются на 1-6 дБ — тканный вариант, и до 12 дБ — перфорированный).

Позволю себе замечание насчет расположения центрального канала. Ставить его под экраном на полу, как можно часто увидеть, — очень грубая ошибка. Так мы получим сильное переотражение звука от пола, которое снизит разборчивость диалогов и даст легко определяемое направление на источник звука, абсолютно не совпадающие с тем, что происходит на экране. По этой причине «законное» положение центрального канала таково — излучатель должен находиться на высоте 5/8 от нижней части экрана. На такой же высоте располагают фронтальные LR-каналы и сурраунд (для форматов 5.1 и 7.1).

Запись саундтрека к фильму «Жизнь Пи» в студии The Newman Scoring Stage, г. Лос-Анджелес

Хочу заметить, что новые форматы 3D-звука, как Dolby Atmos, DTS:X, Aura 3D — все они имеют разные карты стандартного расположения АС. И что же тогда делать, если вы строите «самый лучший» ДК? Выход могут предложить звуковые процессоры, как, например Trinnov Altitude 32 с его функцией 3D Remapping, которая виртуально «переставит» АС на свои места в полном соответствии с воспроизводимым стандартом. На сегодня пока это единственный аппарат, который обещает подобные виртуальные «перестановки» на одном наборе АС.

Размещение и настройка телевизора или экрана

Просчитайте, какой размер экрана подходит под параметры вашего помещения. Угол обзора по горизонтали с кресла должен составлять 40º.

Можно воспользоваться формулой для определения размера диагонали: расстояние от кресла до экрана переведите в дюймы. Умножив это расстояние на 0,84, вы получите значение размера диагонали экрана. Например, расстояние от кресла до предполагаемого экрана 85 дюймов, то считаем так — 85 х 0,84 = 71,4. Это значит, что экран должен быть около 70 дюймов.

THX рекомендуют устанавливать телевизор по вертикали на уровне глаз, чтобы вы смотрели на экран перпендикулярно. Увеличить угол просмотра, в некоторых случаях можно не более чем на 15º.

Вычислить расстояние до глаз зрителя в зависимости от диагонали и разрешения телевизора можно, воспользовавшись таблицей на рисунке ниже.

Если вы вообще не занимались корректировкой своей телевизионной панели, велика вероятность, что он показывает не идеально. Конечно, регулировать некоторые параметры можно «на глаз», но лучше использовать специальные тестовые диски. Эти тестовые Blu-ray диски могут быть полезными как новичку, так и эксперту. Программа поможет существенно улучшить качество изображения. К сожалению, большинство тестовых дисков имеют английский интерфейс. Наиболее популярные из них:

• Диск Disney WOW — это отличный тестовый вариант для начинающих, поможет оптимально улучшить качество картинки. На нем много разносторонних тестовых шаблонов.
• Тестовый HD диск Spears & Munsil — этот вариант больше подойдет для продвинутых пользователей и профессионалов. Имеет в своем составе уникальные тестовые мероприятия проверки масштабирования и деинтерлейсинга. Этот диск можно назвать находкой для обладателей ДК.

Если вы по каким-либо причинам не хотите использовать тестовые диски, как альтернативный вариант можно использовать ручную калибровку телевизора, используя тестовые изображения.

Усиление и кабели

Для домашнего кинотеатра всегда предпочтительнее мощное «токовое» усиление класса AB. Однако для больших проектов лучше брать импульсные усилители, поскольку они имеют значительно меньшее тепловыделение в режиме холостого хода — порядка 5-8%, что в схеме ДК с общей потребляемой мощностью 5-10 кВт меньше киловатта. В свою очередь, аналоговое усиление в холостом режиме будет потреблять порядка 3 кВт. К тому же, хорошие аналоговые усилители мощностью более 300 Вт на канал очень дорогие, а способных выдать 500 – 1000 Вт на рынке и вообще представлено совсем немного — выбирать не из чего. Тогда как качеством звучания современные импульсные усилители уже ничем не уступают лучшим образцам аналогового усиления.

Запись саундтрека к фильму «Крепкий орешек 5: Хороший день, чтобы умереть» в студии The Newman Scoring Stage, г. Лос-Анджелес

Помимо рядовых проблем акустических кабелей с недостаточным их сечением и ограничением тока, есть и еще одна, о которой следует напомнить строителям домашнего кинотеатра — это скин-эффект. Этот «эффект» приводит к задержке низкочастотной составляющей сигнала и хорошо известен в стереосистемах. Там для борьбы используют плоские кабели, коаксиальные конструкции, набор тонких проводников с изоляцией (литцендрат) и т.д. Но в случае с кино, решить эту проблему проще. Как правило, в ДК используется частотное деление на 80 Гц (ниже работают сабвуферы), поэтому последствия скин-эффекта легко корректируются задержками в основных каналах относительно канала НЧ-эффектов.

Часть 1: Строим домашний кинотеатр: акустическая обработка помещения (часть 1)

Тест Ladies для ручной настройки телевизионной панели

В этом примере будут использоваться тестовые, специально созданные изображения, скачать которые можно здесь, в разрешении Ultra HD 4K (3840×2160), и здесь – в Full HD (1920×1080).

Перед проведением регулировки выключите автоматические предустановки на телевизоре для улучшения изображения.

Картинку можно смотреть с флешки, подключенной к USB телеприемника. В предлагаемом тесте имеются несколько эталонных зон, для правильной подстройки картинки. Потребуется регулировка всего пяти параметров:

• границы, формат картинки;
• уровень яркости;
• уровень контрастности;
• цветовая коррекция;
• четкость изображения (фокусировка).

Границы и формат картинки

По углам картинки изображены стрелочки. У них должно быть соприкосновение с краем экрана своими острыми концами. Если размер выбран ошибочно, понизится четкость, и картинка будет обрезанной. В меню пункты для изменения границ картинки могут иметь название: Overscan, Pixel-to-Pixel, Full Pixel, Original, Just Scan.

Ниже, пример того, как при неверном масштабировании теряется четкость картинки.

Уровень яркости

При верной регулировке яркости, внизу картинки будут видны все 32 оттенка с четкими контурами. При низкой яркости градации серого сливаются с темными участками.

При завышенной яркости будет слияние градаций со светлыми участками.

Уровень контрастности

Для отладки контрастности, используем эту же шкалу с градациями серого. Правильная регулировка, как и в предыдущем случае, подразумевает видимость всех участков шкалы. Если настойка неправильная, некоторые участки кожи поменяются на негатив.

После завершения этих манипуляций рекомендуется вернуться и посмотреть на шкалу яркости — не изменились ли показатели. После чего произвести проверку контрастности еще раз.

Ниже показан очень заниженный уровень контрастности.

Цветовая коррекция

Цвет кожи лица в данном тесте является показателем для правильной коррекции. Постарайтесь найти баланс между видимыми затемненными участками и видимыми светлыми. Для естественности отображения, уменьшите насыщенность, стараясь избежать занижения цветности.

При настраивании белый цвет остается белым, без примесей оттенков. Следует внимательно присмотреться к цветной полосе: на ней расположены полупрозрачные квадратики. Они должны быть видимыми и заметными на фоне. Для регулировки их видимости используется подстройка насыщенности.

Четкость изображения

Четкость изображения проверяется в местах пересечения двух линий. Эти линии не должны иметь тени и быть окруженными ореолами. Чаще всего четкость подстраивается редко, благодаря хорошим заводским настройкам.

В некоторых телевизорах есть параметр “Гамма”. Для проверки этого параметра так же используется цветная полоса и картинка с девушками.

Общие советы для улучшения качества звука домашнего кинотеатра:

• Используйте автоматическую калибровку для правильной настройки всех элементов системы.
• Важнее всего настроить центральную колонку в системах 5.1 и выше. Чтобы не прислушиваться к диалогам и не сидеть оглушенным во время экшен-сцен, покопайтесь в настройках вашего рисивера. Внимательно прислушивайтесь к тому, как звучат диалоги во время тестирования звука. Они должны быть слышны отчетливо в любой части комнаты, не заглушаясь звуками эффектов.
• Провода для колонок должны быть высокого качества. Чем толще, тем лучше.

Также хочу сказать, что акустика и особенности комнаты, в которой располагается домашний кинотеатр, имеют огромное значение. Подробнее смотрите ниже:

Размещение и настройка акустической системы

Самые популярные акустические системы для домашнего кинотеатра — это 5.1 и 7.1. Цифра “1” означает, что в системе один канал сабвуфера. Цифры “5” и “7” показывают количество элементов в наборе.

Все колонки находятся на равном удалении от слушателя, и расположены по окружности.

Похожим способом располагаются колонки и для системы 7.1.

Ручная настройка системы — это очень сложный и трудоемкий процесс, справиться с ним под силу только специалисту (инсталлятору). Для правильной настройки звукового окружения потребуется профессиональная измерительная аппаратура.

В современных AV-ресиверах для неискушенных пользователей ДК предусмотрен режим автоматической отладки акустики. От вас потребуется всего лишь подключить микрофон к ресиверу и расположить его в месте, где будет сидеть зритель. Микрофон устанавливается на уровне уха. После включения автоматической настройки, через некоторое время (иногда тестирование занимает около 30 мин.) прибор подберет оптимальный вариант частотных характеристик, идеально подходящих под тип вашего кинозала. После процедуры отладки, можно подкорректировать звучание, запустив тестовый диск, например с музыкой, и вручную убрать раздражающие вас частоты.

Выполнив вышеперечисленные рекомендации, можно настроить домашний кинотеатр своими силами и сэкономить средства, не привлекая специалистов. Конечно же, если у вас очень дорогое, профессиональное оборудование, и вы предъявляете большие требования к качеству, то вызов профессионала по установке домашнего кинотеатра в таком случае — идеальный вариант.

Пошаговая настройка домашнего кинотеатра

Если никогда не производилась корректировка телевизионной панели, есть большая вероятность, что она неправильно показывает. Естественно, регулировать определенные характеристики можно «на глаз», но желательно воспользоваться специальными дисками для теста. Программа позволит значительно повысить качество картинки. Самые популярные:

• Disney WOW — наилучший тестовый диск для новичков, позволит настроить качество изображения. Есть множество различных шаблонов для теста.
• Spears&Munsil — такой диск лучше всего подходит для специалистов. Имеет тесты регулировки деинтерлейсинга и масштаба.

Изображения

Во время правильной регулировки яркости снизу изображения можно увидеть 32 серых оттенка с четкими границами. Если яркость низкая, то все оттенки начинают сливаться с затемненными участками, при высокой яркости происходит слияние оттенков со светлыми зонами.

Для настройки контраста применяется такая же градация с серыми оттенками. Правильная настройка также подразумевает четкую видимость градации шкалы. Если регулировка выполнена неверно, то определенные участки могут измениться на негатив.

После окончания настройки контрастности необходимо вернуться и проверить регулировку яркости — не поменялось ли изображение. Затем заново выполнить проверку контраста.

На тестовом диске находятся различные фото людей. Цвет кожного покрова лица в этом тесте и есть показатель правильной регулировки. Нужно подобрать баланс между темными и светлыми зонами. Для естественности изображения, нужно снизить насыщенность, постараться избегать занижения цветности.

При корректировке белый должен оставаться естественным, без добавления других оттенков. Нужно присмотреться к цветовой полоске: на полосе находятся полупрозрачные квадраты, которые обязаны быть видны на фоне. Для корректировки видимости нужно использовать настройки насыщенности.

Четкость картинки нужно проверять на участке пересечения 2 линий. Они должны б

ыть без затенения и окруженные контурами. Как правило, четкость настраивается не часто за счет качественных заводских установок.

Справка! В определенных телевизионных устройствах находится настройка “Гаммы”. Чтобы проверить этот параметр так же выбирается цветная полоска.

Акустической системы

Наиболее распространенные звуковые системы — 5:1 и 7:1. Где “1” обозначает количество сабвуферов. “5” и “7” количество колонок.

Регулировка системы вручную — довольно трудный и продолжительный процесс, выполнить эту задачу под силу лишь профессионалу. Для настройки звука требуется специальное измерительное оборудование.

Чаще всего в AV ресиверах для домашнего использования находится функция автоматической настройки звука. От пользователя требуется только подключить микрофон и установить в том месте, в котором будет находиться человек перед телевизором.

Справка! При включении отладки звука, через определенное время ресивер выберет наилучший вариант звуковых параметров под определенный тип помещения. После регулировки можно дополнительно откорректировать звук, установив тестовый диск.

Произведя вышеописанные инструкции, можно отрегулировать домашнюю систему самостоятельно, без привлечения профессионалов. Естественно, если установлено дорогостоящее оборудование, и предъявлены высокие требования к качеству, то обращение к специалистам — наилучший вариант.

Как правильно расставить колонки домашнего кинотеатра

Что выбрать сначала: коня или седло? Сегодня вопрос более актуален в формулировке: выбирать домашний кинотеатр под комнату или комнату под домашний кинотеатр?

Если есть деньги и время, почему бы и не выделить отдельное помещение, желательно метражом в 30–80 кв. м с планировкой, учитывающей особенности конкретной акустической системы. Установка и стоимость оборудования в таком случае обойдется не дороже 10 000 долларов. Но это неидеальный вариант. А вот в идеале метраж комнаты составляет 100 кв.м — для ценителей кино, которые могут себе позволить личный кинотеатр в своем дворце.

Но я не из таких, и поэтому расскажу, как правильно расставить домашний кинотеатр в обычной российской квартире.

Типы акустических колонок

Для начала определим, какими вообще бывают колонки и какая модель лучше всех впишется в вашу жилплощадь.

Как правило, зайдя в магазин, покупатель видит акустику с некими цифрами, например, 2.0, 2.1 или 5.1. Что означает эта загадочная символика? На самом деле все просто — первая цифра — это количество колонок, а вторая — сабвуферов. Если с колонками в принципе все ясно, то что такое сабвуфер, думаю, надо объяснить. Итак, сабвуфер — это необязательная дополнительная колонка к стереосистеме, которая отвечает за низкие частоты. Можно обойтись и без нее, но если вам нужны насыщенные басы и глубокий звук, адреналин от игры и полное погружение в атмосферу кино, именно сабвуфер сделает из вашей комнаты кинотеатр.

А теперь расскажу поподробнее вот об этом обо всем:

• Стереосистема 2.0 — подходящий вариант, если вы собрались только слушать музыку. Но если модель хорошего качества, с ней будут «съедобны» и фильмы, и игры.
• Стереосистема 2.1 — то же самое, только с сабвуфером. Но не стоит выбирать подобную модель, руководствуясь только его наличием: в бюджетных версиях низкий бас может скорее испортить качество звука, чем сделать его насыщеннее.
• Многокомпонентная система 5.1 — дает чистый профессиональный звук, например, Bose Lifestyle 550. Но с ней могут возникнуть сложности в небольшом пространстве, так что если вы собственник обычной хрущевки, присмотритесь лучше к стереосистеме. Несмотря на это, система 5.1 сейчас очень популярна и некоторые компании предлагают разработать проект с домашним кинотеатром, а также установят и правильно откалибруют звук под комнату.

Стоит учитывать, что стереосистемы 2.0 и 2.1 изначально компьютерные колонки, а к многокомпонентным системам также относятся и саундбар, сабвуфер и тыловые колонки, которые гораздо проще в использовании, чем целый домашний кинотеатр. Помимо количества колонок и сабвуфера домашний кинотеатр имеет еще ряд тонкостей и секретов по расположению. Если со стереосистемами 2.0 еще легко разобраться, то многокомпонентные системы способны свести с ума простого любителя-гуманитария.

Из чего состоит домашний кинотеатр? Компоненты и их назначение

Каждая колонка имеет свои функции в стереосистеме, а значит, и свое законное место. Выше мы рассмотрели сколько колонок бывает в разных системах, а теперь разберемся для чего нужна каждая из них.

• Фронтальные колонки. Дают основной звук и влияют на его качество. На них лучше не экономить. Если бюджет не позволяет сразу купить полноценный домашний кинотеатр, то начать лучше именно с них. Напольные фронтальные колонки могут работать как в стереосистеме, так и независимо от нее.
• Центральные колонки. Располагаются ближе к телевизору: по бокам, внизу, вверху и являются центральным каналом. В фильмах ответственны за голос и объемный звук.
• Тыловые колонки.Располагаются над головой зрителя по бокам или за спиной. Создают ощущение окружения звуком. В отличие от центральной или фронтальной колонки, допускают разворот динамика к стене.
• Сабвуфер. Обязателен, если цель покупки — создать домашний кинотеатр. Поможет улучшить звук, если вы все-таки сэкономили на фронтальных колонках.
• Сателлит. Небольшая колоночка, применяется в паре с сабвуфером для воспроизведения среднего и высокочастотного диапазонов.

Домашний кинотеатр может иметь несколько видов из перечисленных колонок, а вот оснащать свой киноманский уголок всеми устройствами просто нет смысла, поскольку некоторые колонки являются альтернативой более дорогим.

Как располагать колонки стереосистем

Помимо самой техники, большое значение имеет метраж и планировка помещения. Я собрал самые популярные варианты расстановки аппаратуры, но это лишь общие рекомендации, которые стоит выполнять с учетом реального положения вещей: технических характеристик стереосистем, расположения мебели, материала стен и общей слышимости в квартире.

Напольные фронтальные колонки

Высокочастотные динамики должны быть на уровне ушей сидящего человека. Да, для этого придется постараться, но результат стоит любых усилий. Динамики левой и правой колонки немного разверните к телевизору, так звук будет более объемным, направленным в сторону зрителя. Чем ближе к стене вы расположите колонки, тем насыщеннее выйдет бас — эта рекомендация уже на любителя, оптимальное расстояние вычисляется экспериментально.

Центральная колонка

Как уже говорилось, ее устанавливают по центру, снизу или сверху телевизора. Но есть одна хитрость: если наклонить динамик до уровня ушей сидящего человека, звук будет более насыщенным.

Тыловые колонки

Важно соблюсти расстояние от стен, не накрывать и не разворачивать динамики к стене или к мебели — так звук будет отражаться под совершенно непредсказуемым углом, что точно не добавит качества. Лучше всего чтобы динамики были чуть развернуты к друг другу и находились на специальных подставках или настенных креплениях.

Сабвуфер

Поскольку эта колонка лишь дополняет стереосистему, то ее располагают интуитивно, как больше нравится владельцу. Здесь могу поделиться парой наблюдений: чем ближе к стене поставить сабвуфер, тем более низкие частоты воспроизводятся. Если поставить в угол, будет самый яркий бас, поскольку стен, в этом случае, целых две.

Если вы хотите дополнить свою систему вторым сабвуфером, который восполняет пробелы в низких частотах, где звук по каким-либо причинам слабый, то есть два варианта: либо поставить оба сабвуфера в передней части комнаты, по бокам от фронтальных колонок, либо расположить один сабвуфер за местом зрителя, а другой у телевизора.

Многокомпонентные системы

Там, где вариацийкак расставить акустику в комнате становится уже много, можно просто расставлять колонки по бокам: фронтальные справа и слева от телевизора, за ними сабвуфер. И также по бокам от места зрителя расположить тыловые колонки, второй сабвуфер, если он есть. Или вместе с тыловыми колонками расположить оба сабвуфера. Для стереозвучания динамики лучше развернуть в сторону зрителя на 22–30 градусов.

Особенности расположения в нестандартной планировке

Как расположить акустику в привычной прямоугольной комнате вроде бы понятно. Но что делать, если в распоряжение любителя кино досталась квадратная, или L- образная, или вовсе студия? В этом случае некоторые из рекомендаций будут неприменимы. Что же тогда делать?

Квартира-студия

Для лучшего эффекта отодвиньте диван от стены, насколько позволяет площадь помещения. Тыловые колонки в маленькой квартире будет не очень удобно располагать на подставках, так что можно сэкономить драгоценное место и разместить их на настенных креплениях. Динамики развернуть на зрителя и чуть наклонить вниз.

Если с пространством совсем грустно, можно обойтись без тыловых колонок, но взять систему не 2.1, а 3.1. Таким образом, объемный звук получится за счет дополнительной колонки и сабвуфера.

Само собой, после установки необходимо откалибровать звук. У техники Bose с этим справится приложение Bose Connect, оно предельно понятное и дружелюбное. Вам останется лишь следовать подсказкам.

L- образная комната

Одна из самых сложных планировок, когда даже покупка дивана оборачивается сложными инженерными расчетами. Что и говорить про акустику, ведь стен получается не четыре, а целых шесть!

Как и в студии, первое что рекомендуется сделать — это отодвинуть диван от стены. Кстати, L — образное расположение предполагает выступ — вот в него проще всего и разместить зрительское место.

За диваном можно расположить тыловые колонки, или, если место не позволяет, закрепить их на стене, повернув динамики по уже известной схеме.

По длинной стороне комнаты напротив дивана, расположите телевизор с сабвуфером,

центральной и фронтальными колонками. Таким образом, комната мысленно превращается в квадратную, а оставшаяся часть отводится под личные нужды жильца.

Телевизор в углу

Компактный вариант размещения, но не слишком удобный. Так система 5.1 будет выглядеть несколько странно, а добиться от нее заявленного качества крайне трудно.

В этом случае подойдут стереосистемы 2.0, 2.1 или 3.1 — напомню, первая цифра обозначает число колонок, то есть, это стереосистема с тремя колонками и одним сабвуфером. Такие модели хороши тем, что вовсе необязательно покупать сразу всю систему целиком. Например, можно начать с приобретения саундбара, а со временем докупить сабвуфер и тыловые колонки.

Поскольку телевизор и фронтальные колонки находятся в углу, звук будет раскрываться довольно неплохо. Главное следить чтобы динамики не были развернуты в стену.

Рядом с одной из фронтальных колонок можно разместить сабвуфер, а вот с тыловыми колонками возникнет проблема — при креплении на стену будет удобно только, если место зрителя, как и телевизор, находится в углу. При боковом расположении дивана настроить «задний» звук становится если не невозможно, то крайне трудно. Задачу усложняет еще и негласное правило: разворот тыловых колонок должен быть не менее 110 градусов.

Поэтому если есть возможность, лучше не размещать домашний кинотеатр в углу, а посмотреть классические варианты расположения.

Правила эксплуатации и безопасность

Чтобы домашний кинотеатр радовал долго, необходимо соблюдать несколько простых правил:

• Не ставить технику рядом с отопительными приборами, избегать ее перегрева. Это относится и к вентиляции — нельзя ничего ставить на колонку или накрывать ее.
• Несмотря на защиту от влаги, которой оснащена вся аппаратура фирмы Bose, не рекомендуется протирать технику мокрой тканью. Лучше всего удалять пыль сухой салфеткой.
• Вся акустическая система должна находиться не менее чем в 1 см от стены, независимо от звуковых предпочтений пользователя — ближе ставить нельзя.
• Техника должна быть установлена на ровной поверхности, однако, во время работы возможны небольшие вибрации.

Само собой, дорогостоящую технику следует беречь от детей и домашних животных и размещать в комнате с хорошей шумоизоляцией — ваших соседей может не так сильно обрадовать подобная покупка, как вас.

Надеюсь, после моей статьи станет немного проще выбрать домашний кинотеатр и расположить его комнате с любой планировкой.

Марк Авершин, приглашенный эксперт

Как сделать выдающуюся систему домашнего кинотеатра

В обсуждаемой здесь статье представлена ​​простая и дешевая схема системы домашнего кинотеатра, которую можно построить дома и использовать для желаемых целей.

Введение

Результаты этой схемной конструкции необычайно богаты и имеют возможности, сопоставимые с доступными на рынке дорогостоящими Hi-End моделями.

Системы домашнего кинотеатра в наши дни довольно распространены, и, вероятно, у каждого из нас есть одна дома.

Однако большинство из вас может быть совершенно не удовлетворено результатами этих коммерческих брендов и производителей, или, возможно, многие из вас совершенно не знают, как на самом деле звучит действительно эффективная система домашнего кинотеатра.

Давайте подробно рассмотрим конструкцию со следующими пунктами:

В основном обсуждаемые схемы представляют собой конфигурации активных контроллеров тона, предназначенные для дискретного управления различной полосой частот и воспроизведения выходных сигналов на соответствующих динамиках.

Акустические системы также специально выбраны и интегрированы с соответствующими этапами для получения наиболее оптимальных результатов.

Если смотреть на приведенную выше схему, можно увидеть, что конструкция представляет собой типичную схему регулятора тембра с дискретными регуляторами низких и высоких частот.

Первая секция включает в себя транзистор, который полностью отвечает за требуемые функции определения частоты. Соответствующие потенциометры используются для получения от схемы желаемых эффектов усиления низких и высоких частот.

Как работает схема

СХЕМА ЦЕПИ довольно проста и, тем не менее, обеспечивает очень быстрое срезание и усиление с соответствующей полосой пропускания. Второй каскад, в котором используется IC 741, также представляет собой схему управления низкими и высокими частотами, однако, поскольку используется IC, эффекты становятся намного сильнее, чем на предыдущем этапе, и снова результаты могут быть дискретно отслежены и реализованы с использованием соответствующих потенциометров, связанных со схемой. .

Хорошо видно, что описанные выше две ступени соединены последовательно.Это означает, что полученные от отдельных устройств функции улучшения музыки и речи теперь становятся более резкими и увеличенными, но результаты по-прежнему можно контролировать до желаемых любых желаемых пределов, используя четыре потенциометра, связанные с отдельными ступенями.

Вышеупомянутые устройства могут быть оптимизированы для приема аудиовыходов с интенсивными и тяжелыми басовыми эффектами, или результаты могут быть обрезаны, чтобы выделить экстремальные «леденящие» эффекты высоких частот на выходах.

Две из вышеперечисленных схемных сборок могут быть построены отдельно для создания окончательной схемы системы домашнего кинотеатра, а это означает, что вы, наконец, получите собственные потенциометры для управления для достижения любых желаемых уровней оптимизированного уровня звука.Тем не менее, указанные выше устройства необходимо усилить, прежде чем можно будет по-настоящему насладиться эффектами через соответствующие низкочастотные и высокочастотные динамики.

Если у вас уже есть или вы собираетесь приобрести готовый усилитель, то указанные выше устройства можно просто установить между источником звука и входом усилителя, или, если вы полный электронный фанат, вы можете захотеть сделать усиленную секцию. также все вами.

Схема схемы стереоусилителя показана ниже, один из каналов используется для управления низкочастотными динамиками, а другой — для включения высокочастотных динамиков.

Для завершения предлагаемой схемы домашнего кинотеатра потребуется построить пару модулей, описанных в предыдущем разделе, и подключить их к показанной схеме стереоусилителя.

Список деталей

R1, R2, R3, R4, R5, R9 = 2K2,

R6, R7, R8 R10, R11, R12, R13 = 10K,

VR1, VR2, VR3, VR4 = 100K, LINEAR POTS,

C1 = 0,1 мкФ,

C2, C3 = 0,022 мкФ,

C4, C10, C5, C11 = 1 мкФ, неполярный,

C6, C7 = 0,033 мкФ,

C8, C9 = 0.0033uF,

T1 = BC547B,

IC1 = 741

Объяснение простой схемы домашнего кинотеатра

В упомянутом здесь посте предлагается базовая недорогая схема системы домашнего кинотеатра, которую можно разработать дома и использовать для предпочтительных целей. Результаты, вытекающие из этой схемотехнической конструкции, удивительно разнообразны, а также имеют функции, идентичные легко доступным дорогим Hi-End типам.
Системы домашнего кинотеатра чрезвычайно распространены в наши дни, и, возможно, большинство из нас носит их дома.Несмотря на это, большинство из вас могут быть весьма недовольны результатами этих коммерческих брендов и созданий, или, скорее всего, многие из вас совершенно не знают, какой на самом деле выглядит действительно эффективная система домашнего кинотеатра.

Давайте подробно изучим конструкцию со следующими проблемами:

По сути, все схемы, о которых говорилось, представляют собой конфигурации контроллера тонального сигнала занятости, созданные для незаметного управления различной полосой частот и воспроизведения выходных сигналов на определенных динамиках.

Громкоговорители также специально выбраны и встроены с соответствующими фазами для получения большинства полностью оптимизированных преимуществ.

В поисках продемонстрированной схемы, приведенной выше, конструкция представляет собой типичную схему регулятора тембра с дискретными регуляторами низких и высоких частот.

Первая секция включает транзистор, который виноват исключительно в необходимых характеристиках определения частоты. Соответствующие потенциометры можно использовать для получения наиболее желаемых результатов усиления низких и высоких частот от схемы.

ЦЕПНАЯ СХЕМА довольно проста, но при этом она очень сокращается и увеличивается с соответствующей полосой пропускания.

Вторая фаза, в которой используется IC 741, является, кроме того, схемой управления низкими и высокими частотами, несмотря на это, учитывая, что используется IC, результаты становятся намного лучше, чем на более ранней фазе, и снова результаты могут быть дискретно проверены и использовались с использованием соответствующих горшков, связанных со схемой.

Очевидно, что две вышеупомянутые фазы связаны последовательно.

Это означает, что полученные возможности улучшения музыки и речи от отдельных устройств прямо сейчас оказываются углубленными в гораздо более резкие и усиленные степени, но информацией по-прежнему можно управлять до желаемых любых предпочтительных пределов, используя четыре потенциометра, связанные с индивидуальные уровни.

Вышеупомянутые устройства могут быть полностью оптимизированы для получения на аудиовыходах экстремальных и тяжелых басов, или результаты могут быть обрезаны, чтобы подчеркнуть экстремальные «леденящие» эффекты высоких частот на выходах.

Две из вышеперечисленных схемных сборок могут быть сконструированы индивидуально для создания окончательной схемы системы домашнего кинотеатра, а это означает, что вы, наконец, можете иметь собственные потенциометры для управления для достижения любых желаемых уровней инженерных уровней звука.

Вышеупомянутые блоки должны быть увеличены, прежде чем результаты можно будет по-настоящему оценить с помощью соответствующих низкочастотных и высокочастотных динамиков.

Если вы к настоящему времени владеете или планируете выбрать готовый усилитель, то вышеуказанные устройства могут быть в основном запущены между источником звука и входом усилителя, или, если вы можете быть полным электронным уродом, вы можете захотеть сделать увеличенный раздел также все вами.

Схема стереоусилителя показана ниже, один из каналов используется для возбуждения низкочастотных динамиков, а другой — для возбуждения высокочастотных динамиков.

Ряд модулей, о которых говорилось в вышеупомянутой части, необходимо будет разработать и связать с представленной схемой стереоусилителя для завершения предлагаемой схемы проектирования домашнего кинотеатра.

Перечень деталей

R1, R2, R3, R4, R5, R9 = 2K2,
R6, R7, R8 R10, R11, R12, R13 = 10K,
VR1, VR2, VR3, VR4 = 100K, ЛИНЕЙНЫЕ КАМЕРЫ,
C1 = 0.1 мкФ,
C2, C3 = 0,022 мкФ,
C4, C10, C5, C11 = 1 мкФ, неполярный,
C6, C7 = 0,033 мкФ,
C8, C9 = 0,0033 мкФ,
T1 = BC547B,
IC1 = 741

Приобретите мощную и профессиональную печатную плату для домашнего кинотеатра. Скидка 10%. Горячий выбор.

О продуктах и ​​поставщиках:

 Alibaba.com представляет некоторые из лучших, профессиональных и многофункциональных устройств высочайшего качества.  монтажная плата домашнего кинотеатра  для увеличения амплитуды сигнала на его входе. Эти прочные и безупречные.Печатная плата  домашнего кинотеатра  соответствует оптимальным стандартам и идеально подходит для подключения ко всем типам устройств. Это профессиональные стандартные машины с большой коммутационной способностью, которые считаются энергосберегающими. Эти фантастические. Печатная плата домашнего кинотеатра   отличается повышенной безопасностью и стабильностью. Ведущие поставщики и оптовые торговцы на сайте предлагают эти высококачественные продукты по невероятным ценам и по выгодным ценам.
 Широкий ассортимент. Печатная плата домашнего кинотеатра  , представленная на сайте, оснащена всеми передовыми технологиями и отличается высоким качеством, что делает их долговечными и экологичными.Эти невероятные. Печатная плата  для домашнего кинотеатра  экологична и ударопрочная, что делает их экономически эффективными во всех сферах применения. Независимо от вашей цели эти. Печатная плата  для домашнего кинотеатра  идеально подходит для всех типов постоянного использования и также имеет варианты вертикальной установки.

 Alibaba.com имеет несколько функций. Печатная плата  домашнего кинотеатра  различных размеров, цветов, моделей, функций и возможностей в зависимости от требований.Эти уникальные. Печатная плата домашнего кинотеатра   оснащена такими функциями, как защита от отключения, защита от отключения, защита от перегрузки, защита от перегрева и многие другие отличительные особенности. Многофункциональность. Печатная плата домашнего кинотеатра   оснащена передовой технологией охлаждения и может иметь различное напряжение.

 Alibaba.com предлагает комплексные услуги. Печатная плата домашнего кинотеатра  Модельный ряд , чтобы вы могли выбрать лучшие продукты в соответствии с вашими требованиями и бюджетом.Эти продукты имеют сертификаты ISO, ROHS и доступны как OEM-заказы. Вы также можете выбрать индивидуальную упаковку при оптовом заказе.


TDA2050L-TB5-T-Home -Theater 5.1-Ch-Audio-Amplifier-принципиальная схема — EasyEDA

ID	Имя	обозначение	Зона основания	Кол. Акций	BOM_Manufacturer Part
1	1 мкФ 63 В	C37, C38, C5, C6, C19, C20	CAP-TH_BD5.0-P2.00-D0.8-FD	6	1 мкФ 63 В 5 * 11
2	22K	R18, R20, R21, R23, R5, R7, R10, R12, R13, R15, R2, R4	RES-TH_BD2.3-L6.5-P10.50-D0.5	12	–
3	TDA2050L-TB5-T	IC5, IC6, IC1, IC2, IC3, IC4	УСИЛИТЕЛЬ МОЩНОСТИ HI-FI, 32 Вт	6	TDA2050a
4	7805	U2	ТО-220-3_L10.0-W4.5-P2.54-L	1	7805
5	4.7 2 Вт	R26	RES-TH_BD4.5-L11.0-P15.00-D0.8	1	RN 2WS 4R7 F T / B A1
6	ВЫХОД + 12В-12В	J2	CONN-TH_2P-P2.00_PH-2AK	1	РН-2А
7	ВЫХ + 5В	J3	CONN-TH_2P-P2.00_PH-2AK	1	РН-2А
8	2.2	R17, R24, R9, R16, R8, R1	RES-TH_BD2.4-L6.3-P10.30-D0.6	6	RD 1 / 4W 2R2 J T / B A1
9	7912	U3	К-220	1	7912
10	2200 мкФ35В	C43, C44	CAP-TH_BD12.5-П5.00-Д1.2-ФД	2	2200 мкФ 35 В
11	1N5404	D4, D3, D2, D1	ДО-201_BD5.3-L9.5-P13.50-D1.4-RD	4	1N5404
12	ВХОД ПЕРЕМЕННОГО ТОКА 24 + 24	J1	CONN-TH_3P-P5.00_KF128H-5.0-3P	1	КФ128Н-5.0-3П
13	2.2	R27, R25	RES-TH_BD3.3-L9.2-P13.20-D0.6	2	RD 1WS 2R2 J Т / Б A1
14	22 мкФ63	C36, C39, C4, C7, C18, C21	CAP-TH_BD6.3-P2.50-D1.0-FD	6	22 мкФ 63 В 6,3 * 11
15	Аудио на всех каналах	-П1	CONN-TH_6P-P2.00_PH-6AK	1	РН-6А
16	680	R22, R19, R3, R6, R14, R11	RES-TH_BD2.2-L6.5-P10.50-D0.6	6	–
17	470нФ	C41, C34, C9, C23, C16, C2	CAP-ICC5 * 4-F5	6	CT4-1206Y474M
18	220 мкФ	C29, C31, C32, C11, C12, C14, C25, C26, C28	CAP-TH_BD8.0-P3.50-D1.0-FD	9	220 мкФ / 35 В
19	220 мкФ 35 В	C30, C45, C46, ​​C13, C27	CAP-TH_BD8.0-P3.50-D1.0-FD	5	220 мкФ / 35 В
20	100 нФ	C33, C35, C40, C42, C1, C3, C8, C10, C15, C17, C22, C24	РАД-0.2	12	0,1 мкФ (104) + -20% 63 В
21	XY350V-3.5-2П	P7, P6, P2, P3, P5, P4	CONN-TH_XY350V-3.5-2P	6	XY350V-3.5-2П
22	7812	U1	ТО-220-3_L10.0-W4.5-P2.54-L	1	7812

Electro help: Система домашнего кинотеатра с DVD Akai HTC-S-01T — Принципиальная схема

HTC-S-01T DVD СИСТЕМА ДОМАШНЕГО КИНОТЕАТРА — Akai — SMPS — Схема основного и аудиовыхода

Мощность питание ~ 230 В ~ 50 Гц
Потребляемая мощность 5022 Вт
Сигнальная система Стандартный PAL
Лазер Полупроводниковый лазер, длина волны 650/780 нм ДИНАМИКИ РАЗДЕЛ
Динамики (передние / центральные / задние)
Акустическая система фазоинвертор
Громкоговоритель диам. 70 мм.тип конуса
Номинальное сопротивление 8 Ом САБ-ВУФЕР РАЗДЕЛ
Акустическая система Bass reflex
Акустический блок диам. 180 мм. тип конуса
Номинальное сопротивление 4 Ом.

Схема SMPS

Основной

Аудиовыход Усилитель:

Описание цепей

Система Контроллер
MT1379 использует встроенный Turbo-8032 в качестве системного контроллера и обеспечивает ICE интерфейс для увеличения возможности разработки ПО.Также MT1379 включает в себя встроенный внутренний 373 для фиксации младшего байтового адреса от 8032 порта 0 и предоставить решение без использования клея. MT1379 поддерживает до 1M X 16 бит Flash ПЗУ для хранения кода 8032, данных, связанных с H / W, данных пользователя и т. Д. Обновление прошивки может быть достигается либо интерфейсом отладки, либо диском. Сервопривод Контроллер
Сервоуправление осуществляется через серво DSP (серво цифровой сигнал Процессор) и его вспомогательные схемы ввода / вывода. Этот серво DSP способен выполнение сложных операций, а также удобный интерфейс для системный контроллер.Посредством выдачи команд типа 1 и типа 2 от системного контроллера, серво DSP может выполнять различные сложные функции сервоуправления, такие как как отслеживание, поиск и программирование регистров чипа MT1336 / MT1376. Для схемы ввода / вывода сервопривода, он обеспечивает интерфейс между входными сервосигналами и серво DSP. Он имеет встроенные АЦП для оцифровки сигнала сервоуправления и ЦАП для подачи сигналов на привод и салазки. Также есть серийный номер интерфейс для связи с микросхемой MT1336 / MT1376. Аналог Внешний интерфейс
Аналоговый интерфейсный модуль содержит схему ограничителя данных и схему ФАПЧ. В Аналоговый радиочастотный сигнал от MT1336 / MT1376 квантуется ограничителем данных для формирования EFM / EFM + битовый поток, из которого битовые часы канала извлекаются данными ФАПЧ. EFM / EFM + битовый поток и битовая частота затем выводятся в DPU для канального бита. обработка. DPU
Data Path Unit (DPU) обеспечивает защиту данных при потере синхронизации шаблоны и демодулируют поток битов EFM / EFM + в необработанные данные канала, которые будет исправлен декодером.Защита от синхронизации делает данные после того, как образец синхронизации будет извлечен, даже если синхронизация шаблон не найден. шпиндель Контроллер
Контроллер шпинделя используется для управления двигателем шпинделя диска. Он включает тактовый генератор varipitch CLV, контроллер CLV / CAV и генератор PWM. В генератор тактовых импульсов varipitch CLV генерирует эталонные тактовые импульсы для скорости операция. Контроллер CLV / CAV изменяет режим и скорость работы в соответствии с к настройке сервопривода.Генератор ШИМ генерирует сигналы с широтно-импульсной модуляцией. сигнал к приводу мотора шпинделя приводного диска.

CSS / CPPM
Модуль CSS / CPPM предоставляет функции, необходимые для декодирования дисков, соответствующих требованиям. согласно спецификации CSS / CPPM.
Системный парсер.
Системный синтаксический анализатор используется, чтобы помочь системному контроллеру декодировать бит DVD / SVCD / VCD. поток сразу после канального декодера, выполняющего исправление ошибок. Действуя как Мастер DMA, он перемещает данные битового потока из буфера RSPC в видео, аудио или буфер фрагментов изображения в соответствии с запросом системного контроллера.Он также расшифровывает скремблировать данные секторов CSS / CPPM. Еще одна функция системного парсера — предоставление системный контроллер / DSP контроллер копирования памяти DRAM для улучшения системы производительность контроллера / DSP.

Видеодекодер
Основная функция MT1379 — поддержка декодирования видео в форматах MPEG1 и MPEG2. Механизм декодирования видео состоит из декодера переменной длины (VLD), обратного трансформатор (IT), компенсатор движения (MC) и блочный реконструктор (BR). В механизм декодирования видео декодирует закодированные символы переменной длины в битах MPEG поток и выполняет обратное сканирование, обратное квантование, контроль рассогласования и обратное дискретное косинусное преобразование декодированных данных переменной длины.Движение компенсатор выбирает данные прогнозирования из буфера опорных изображений в соответствии с векторы движения и режим предсказания движения для P- и B-изображений. Наконец, блочный конструктор сочетает в себе результаты обратного преобразователя и движения компенсатор для получения макроблока реконструированного изображения и записи обратно в буфер изображения. Механизм декодирования видео может также поддерживать декодирование файлов JPEG и BMP с помощью обычного сжатия изображений аппаратные ядра.
Видеовыход
Блок видеовыхода содержит видеопроцессор, SPU, OSD, курсор, ТВ-кодер. единиц, он выполняет
ƒ Чтение декодированного видео из Буфер DRAM
ƒ Масштабирование изображения
ƒ Гамма / Яркость / Цветовой тон / Насыщенность регулировка и улучшение края
ƒ Чтение и декодирование SPU и данные OSD из буфера DRAM
ƒ Создание аппаратного курсора image
ƒ Объединение видеоданных, SPU, OSD и курсор
Видеопроцессор
Блок видеопроцессора управляет передачей видеоданных, хранящихся в DRAM. на внутренний или внешний ТВ-кодировщик.Он использует FIFO для буферизации исходящих данные яркости и цветности, а также выполняет преобразование YUV420 в YUV422 и произвольное прореживание / интерполяция по вертикали / горизонтали, от 1 / 4x до 256x. С участием возможность масштабирования с произвольным соотношением, видеопроцессор может выполнять произвольные преобразование изображений, например PAL в NTSC, NTSC в PAL, MPEG1 в MPEG2, Letterbox, Pan-Scan преобразование или увеличение, уменьшение. Он также поддерживает чересстрочную развертку и прогрессивную развертку. конверсия.
Блок видеопроцессора выполняет следующие функции:
ƒ Запрашивает и принимает декодированные данные изображения из буфера изображения во внешней DRAM для отображения ƒ Передискретизируйте данные по вертикали, чтобы создать образец формата 4: 2: 2
ƒ Опционально выполняет повторная выборка данных яркости и цветности по вертикали / горизонтали
ƒ Выполняет дополнительную гамму коррекция, регулировка яркости / цветности и улучшение контуров.

Блок видеопроцессора содержит два вертикальных фильтра с 2 отводами для яркости и цветности. Эти фильтры используются для интерполяции и изменения положения линии яркости и цветности для улучшения качества изображения. Эти фильтры могут генерировать до восьми уникальных значений субстроки между двумя последовательными строками развертки. Генерация линий зависит от соотношения между высотой исходного изображения и целевого изображения. В приложениях, где полоса пропускания DRAM критична, фильтры можно настроить как простые повторяющиеся линии, чтобы уменьшить требуемую полосу пропускания DRAM.

Блок видеопроцессора объединяет два отдельных горизонтальных фильтра постобработки, простой линейный горизонтальный фильтр с 2 отводами и программируемый фильтр с 8 отводами. Эти фильтры предназначены для масштабирования изображений по горизонтали вдоль линии сканирования. Эти два фильтра способны генерировать до восьми уникальных значений субпикселей между двумя последовательными пикселями в строке сканирования. Генерация пикселей зависит от соотношения ширины исходного изображения и целевого изображения.

СПУ

Это аппаратный декодер фрагментов изображения.Он декодирует битовый поток сжатого изображения SPU и команды CHG_COLCON в соответствии с информацией заголовка SPU, ранее декодированной системным контроллером. Модуль SPU также позволяет отображать два объекта SPU одновременно. Изображение SPU смешивается с основным видеопотоком.

OSD
Модуль OSD может работать с форматом растрового изображения 2/4/16/256 цветов (1/2/4/8 бит), и формат RLC 16/256 цветов, все имеют 16 уровней прозрачности. Кроме того, он принимает специальный режим WARP, который вставляет один программируемый код RLC в растровое изображение, чтобы уменьшить размер изображения, хранящегося в DRAM. Он также имеет автоматическое создание теней / контуров в 2-цветном режиме, 2 выделения. области, 1 область изменения цвета и 1 область OSDVoid. Одна область экранного меню может занимать все или частичный экран, или несколько экранных меню могут отображаться на экране одновременно, только если они не занимают одну и ту же горизонтальную линию. Выходное изображение смешано со смешанным потоком видео-СПУ.
Курсор
Аппаратный генератор курсора интегрирован в блок вывода видео. Курсор image представляет собой 4-цветное растровое изображение 32×32, каждый цвет является программируемым.Курсор может увеличиваться на 2 как по вертикали, так и по горизонтали. Изображение курсора мультиплексируется со смешанным потоком видео-SPU-OSD. Аудио Интерфейс
Аудиоинтерфейс состоит из интерфейса аудиовыхода и микрофонного входа. Интерфейс.
Интерфейс аудиовыхода
MT1379 может поддерживать до 8-ми канальных аудиовыходов. Форматы вывода могут быть 16, 24 или 32-битные кадры. Выравнивание по левому краю, выравнивание по правому краю или форматы I2S все поддержали. Со встроенной ФАПЧ, MT1379 может обеспечить синхронизацию звука (ACLK) для внешнего аудио ЦАП на 384Fs, где Fs обычно 32 кГц, 44.1 кГц, 48 кГц, 96 кГц или 192 кГц. ACLK также можно запрограммировать на быть извне MT1379. Когда ACLK вводится в MT1379, частота может быть 128 * n Fs, где n от 1 до 7.
Необработанные (закодированные) аудиоданные или обработанные (декодированные) данные могут выводиться на одном линия с использованием интерфейса S / PDIF. Скорость нарастания выходного напряжения и движущая сила этого пэда программируются.
Интерфейс микрофонного входа
MT1379 имеет интерфейс микрофонного входа. Два независимых микрофона » данные могут быть введены в MT1379.Есть два независимых цифровых тома управление этими двумя входными каналами. В форматы входных данных также могут быть с выравниванием по левому краю, с выравниванием по правому краю или форматами I2S.

Цепь предусилителя SADC системы домашнего кинотеатра 5 + 1 — Проекты электроники Цепи

Качественная конструкция схемы 5,1-транзисторного предусилителя Hi-Fi содержит все подробности: список материалов, размеры коробки, PCD, чертежи, детализацию звука в дБ, измерения, примечания и т. Д. Схема BF245C, 2N3019 (можно использовать 2N1711) взамен) транзисторы на основе a… Electronics Projects, Схема предусилителя SADC системы домашнего кинотеатра 5 + 1 «схемы управления звуком», Дата 2019/08/02

Качественная схема 5,1-транзисторного предусилителя Hi-Fi, в которой указаны все детали, включая список материалов, размеры коробки, PCD, чертежи, детализацию звука в дБ, измерения, примечания и т. Д. Схема BF245C, 2N3019 (вместо нее можно использовать 2N1711 ) транзисторы на основе единого источника напряжения питания 60В постоянного тока. Так же у нас на исходном сайте есть много проектов предусилителя в лампе

.

Цепь предусилителя SADC

Шестиканальный предусилитель, который мы представляем, разработан для управления системой HI-FI с пятью или шестью каналами.Вы оцените суть нового SACD или просто улучшите свой домашний кинотеатр »». Он подойдет для вашей системы, если на вашем диске нет регулятора громкости. Этот проект является первой частью проекта с унитарным комплектом 5-канальной силовой лампы, который будет представлен в наших последующих выпусках.

В блоке питания используется та же схема, что и в наших лампах «Достижения». Оно доказало свою ценность, зачем это отрицать? При напряжении 30 В переменного тока удвоитель напряжения, приложенный к C81, C82, обеспечивает напряжение Us 83 В постоянного тока.Транзистор Т80 (BC556) установлен как источник тока. Напряжение 10 В постоянного тока, присутствующее на R82 (10 кОм), индуцирует ток 1 мА, а в P80 и R81, развиваемых на нем, напряжение около 64 В постоянного тока. —

источник novotone.be 5 + 1 система домашнего кинотеатра предусилитель SADC принципиальная схема файлы печатной платы альтернативная ссылка

СПИСОК ССЫЛКИ ДЛЯ ЗАГРУЗКИ ФАЙЛОВ (в формате TXT): LINKS-7310.zip

Как построить систему домашнего кинотеатра — электрическая схема в комплекте

Введение

Сегодня рынок переполнен огромным разнообразием домашних кинотеатров системы, но они часто слишком дороги для каждого из нас.Недорогие версии не воспроизводят настоящий театральный эффект и, следовательно, могут привести к потере денег.

Многие из нас, должно быть, задавались вопросом, как построить систему домашнего кинотеатра, которая должна быть не только простой в сборке, но и очень доступной.

Схема системы домашнего кинотеатра, описанная здесь, полностью соответствует обоим вышеупомянутым критериям. Не теряя времени, перейдем к строительной части схемы.

Функционирование схемы

Советы по работе схемы, описанной ниже, помогут вам четко понять, как построить домашний кинотеатр:

• Входной аудиосигнал одновременно подается на пару 741 ИС операционного усилителя, которые настроены как усилители музыки и речи соответственно.

• В результате получается усиление низких частот почти на 15 дБ и срезание на 13 дБ на частоте 100 Гц, а также эффект глубоких высоких частот на 6 дБ и срез на 10 дБ на частоте 15 кГц.

• Улучшенные басы подаются на мощный 50-ваттный усилитель мощности с высоким коэффициентом усиления с использованием IC TDA 1514.

• Он дополнительно повышает уровень до мощных 82 дБ и отвечает за живое кино. нравится производительность через низкочастотные динамики.

• Эффект охлаждения или высокие частоты применяются к другому усилителю с помощью IC TBA 820, который дискретно отсасывает высокочастотную музыкальную часть, например музыку скрипки или гитары, и идеально воспроизводится через твитеры.

Подсказки для строительства

Ниже приведены несколько пунктов, которые помогут вам пройти процедуру строительства:

• Само собой разумеется, что любой, кто собирается построить эту схему, должен хорошо разбираться в электронике и знать как пользоваться паяльником.

• Таким образом, что касается сборки печатной платы, не требуется подробных объяснений, только позаботьтесь о том, чтобы все было чисто, не выглядело беспорядочно и все соединения были правильно расположены в соответствии с принципиальной схемой.Вся схема должна быть размещена на плате общего назначения размером 5 * 5 дюймов.

• Вся сборка может быть помещена либо в хорошо обработанный деревянный ящик, либо в металлический ящик подходящего размера, который можно приобрести на рынке.

• Закрепите элементы управления в данных слотах коробки. Также вытащите сетевой шнур из коробки из заданной боковой розетки.

• Добавьте к устройству светодиод, держатель предохранителя и тумблер, чтобы сделать его более привлекательным и законченным.

Как это проверить?

Изучение того, как построить домашний кинотеатр, было бы неполным без знания того, как его проверить. Процедура тестирования выполняется в виде следующих простых шагов:

• Вам понадобится готовый динамик, состоящий из низкочастотного динамика достаточно хорошего качества (12 дюймов в диаметре) и встроенного в него высокочастотного динамика.

• Подключите провода вуфера и твитера к соответствующим входам системы домашнего кинотеатра.

• Удерживайте все элементы управления в минимальных положениях.

• Подключите аудиовход к системе домашнего кинотеатра от гнезда для наушников на телевизоре.

• Подайте питание на цепь, вставив сетевой шнур в розетку.

• Вы должны сразу же услышать шипение из динамиков.

• Удерживая аудиовход на нижней стороне, включите телевизор.

• Звук в форме речи или музыки должен быть мгновенно слышен из динамика, но на этом этапе отклик будет довольно ровным!

• Начните оптимизацию элементов управления, сначала постепенно увеличивая громкость низких и высоких частот.

  No related posts.
