Защита от протечек своими руками: Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) / Хабр

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) / Хабр

В статье представлен прагматичный подход по созданию одного из элементов Умного Дома — экономной защиты от потопа (антипротечки) на базе универсального контроллера домашней автоматизации.

Главные отличия от ранее представленных на хабре решений данной задачи – простота реализации, относительно дешево + для повторения не надо быть программистом. Правда паять все равно придется, но всего 2 раза.

На хабре, как на ресурсе технически активных людей, на который страждущие идут за советом и решением проблем, размещено множество статей по теме Умный Дом.
И часто в комментариях встречаются сожаления о том, что мол никто пока не родил одновременно мощный, простой в освоении и экономный способ реализации Умного Дома для обывателей. То надо паять, то кодить, причем часто на разных языках: и для микроконтроллера, и для веб и так далее.
А так чтоб взял, купил запчасти-кубики за недорого и сам лично запустил – такое редко встречается.

Вот я и решил вставить свои 5 копеек, так как похоже, мне как раз попался один из вариантов реализации Умного Дома, который может подойти для многих прагматически настроенных потребителей.

Я расскажу на примере реализации защиты от потопа, хотя уже, на этом же контроллере у меня функционирует система охранной сигнализации, регистрации температуры и автоматического отключения нужных розеток при уходе из дома.

Итак, по моей «пирамиде потребностей Маслоу для Умного Дома» (с) – важность сигнализации и предотвращения потопа находится на том же уровне, что и важность сигнализации о вторжении или появлении дыма.

Пирамида потребностей Маслоу для Умного Дома

Ибо масштаб трагедии может быть ужасающим:

Ввиду того, что я недавно обзавелся универсальным контроллером умного дома и уже реализовал более важный функционал — я решил, что пора «постелить соломки».
Итак, захотелось в случае обнаружения протечки воды – получать оповещение (смс и/или email) и, чтобы автоматически перекрывалась подача воды в квартиру. А также иметь возможность открывать и перекрывать воду «вручную», в том числе удаленно через интернет.
Существует ряд готовых наборов для полного или частичного решения данной задачи, но, во-первых, они мягко говоря дороговаты, во-вторых, имея в руках универсальный контроллер управления умным домом все это можно сделать самому и будет не хуже, а даже лучше ввиду того, что все будет интегрировано в единую систему и будет взаимодействовать именно так как мне хочется, а не так, как решил производитель системы. А учитывая, что самая дорогостоящая часть систему уже есть (контроллер), то избавляемся от дублирования и избыточности.

Текущая структура моей системы Умный Дом. Красным выделены компоненты непосредственно участвующие в системе Антипротечки.

Настольный макет прикладной части системы антипротечки выглядел так:

У меня сейчас горячая вода получается путем нагрева в бойлере холодной воды. Поэтому перекрывать нужно только одну трубу.

При необходимости, систему можно будет элементарно нарастить и сделать перекрытие второй трубы просто добавив еще один клапан и подключив его параллельно к радиореле.

Датчик протечки

Самый сложный момент во всей системе.
Беда в том, что если вопросы по контролю вторжения и появления дыма или газа элементарно решаются стандартными датчиками, то с контролем утечки воды все несколько иначе. В перечне совместимых датчиков моего универсального контроллера пока нет датчика протечки воды. По крайней мере не было…

Поиск на хабре быстро показал путь наименьшего сопротивления: взять стандартный беспроводной герконовый датчик и вместо геркона, а точнее параллельно ему, вывести провода с контактами и замыкать их водой.

Данный подход имеет ряд недостатков: одним из главных является окисление не позолоченных контактов со временем.

Ранее читал в интернете, что существуют другие способы определения протечки воды, например, бесконтактные, но дешевизна, оперативность и элементарность реализации описанного выше варианта прервала полет инженерной мысли в сторону инновационных подходов.

За основу был взят китайский беспроводной магнитоконтактный (герконовый) датчик MD-209R. В моем случае был выбран относительно дешевый датчик-клон, совместимый с протоколом передачи PowerCode (фирмы Visonic), так как это один из беспроводных протоколов, поддерживаемых моим контроллером.

Параллельно встроенному геркону я подпаял 2 провода, замыкание которых фактически приводят к срабатыванию датчика.

Итак, после нехитрых манипуляций с паяльником получилось это:

Клапан с электроприводом

В качестве клапана, перекрывающего воду, можно использовать любой клапан, имеющий электропривод и соответствующий размер соединения с трубой.

Свой макет я испытывал на китайском клапане с электроприводом под трубу на 1/2 дюйма.

Конструкция электропривода клапана автоматически отключает питание на катушку после открытия или закрытия. Таким образом, нет необходимости командами с контроллера снимать напряжение через радиореле после выполнения операции.

Радиореле

Для подачи питания на привод я закупил на ebay вот такое двухканальное радиореле из списка совместимых с контроллером. Тип YKT-02XX-433

Внутри установлена так любимая китайскими производителями микросхема-кодер 1527.

В нем стоят 10-амперные реле, поэтому, в принципе, ими можно коммутировать почти любую бытовую нагрузку до 250В. Ограничение 2 кВт.

Для управления электроприводом этого более чем достаточно, так как привод клапана питается от 12 В и по паспорту потребляет всего 4 Вт, причем только во время изменения состояния клапана.

Данное радиореле может работать в нескольких режимах, один из которых нам как раз и надо: взаимная блокировка каналов. В этом режиме — при включении реле одного канала, автоматически выключается реле другого канала. Таким образом, мы «почти аппаратно» защищаемся от одновременной подачи напряжения на «открытие» и «закрытие» на соленоид электропривода клапана вследствие каких-либо глюков.

Схема подключения клапана, приемника:

Управление

В качестве «мозгов» системы я применил Наносервер NS1000 — универсальный контроллер отечественного производителя 1-М Умным Домом.

Возможности контроллера, которые так или иначе используются в данном проекте:
• Поддержка сверхбюджетных беспроводных датчиков и радиореле.
• Выполнение сценариев оффлайн (даже без интернет).
• Оповещение о событиях через смс и по электронной почте.
• Элементарное составление «сценариев» работы системы без написания кода.
• Возможность управление устройствами со смартфона (Android).
• Управление через WEB.
• Ведение «логов».

Сценарии

В процессе настройки контроллера нужно учесть следующий нюанс:

Герконовый датчик посылает сообщение о срабатывании когда размыкается, а нам надо чтобы при замыкании. Соответственно, в условии запуска сценария нужно указать не включение датчика, а выключение. И не по состоянию, а по изменению. Чтобы оповещения не повторялись циклически.

Условие запуска сценария 1: Если Канал «Датчик протечки» выключился.
Шаги сценария:
. Оповещение «Хозяин, у нас потоп!»
. Включить канал «Клапан воды закрыть»

И сценарий на открытие клапана по команде с брелка или со смартфона:

Условие запуска сценария 2: Если Канал «Можно открыть клапан воды» включился.
Шаги сценария:
. Включить канал «Клапан воды открыть»

В WEB-интерфейсе облачного сервиса это выглядит так:

Для ручного управления устройствами ничего «программировать» не надо – после добавления в систему, управление каждым устройством автоматически становится доступно из Личного кабинета через WEB-интерфейс и с Android-приложения.

Вид панели WEB-управления Умным Домом через интернет:

Внешний вид Android-приложения

Цель достигнута. При срабатывании датчика протечки, я получаю смс-оповещение вида «Хозяин, у нас потоп!» и клапан автоматически перекрывается в течение менее 30 секунд.
Так же, я имею возможность не автоматически открывать и закрывать клапан, путем нажатия на кнопки брелка, со смартфона или с браузера через интернет.
Срабатывание каждого датчика и устройства регистрируется в журнале логов.

При этом, не пришлось писать код и самостоятельное повторение данного решения вполне доступно для большинства (конечно, не считая установки клапанов на трубы).

Настройка системы, зная, что ты хочешь, занимает от силы 10 минут. Включая активацию датчика и радиореле, создание всех сценариев.

Понятно, что в том виде, как оно представлено на фотографиях, в реальности оно долго и надежно работать не сможет.
Блок питания привода клапана, радиореле, да и сам датчик нужно еще поместить в пластиковые коробочки с хоть какой-то степенью защиты.

Плюс уже возникают разные мысли по развитию системы, например, дублированию оповещения на световую сигнализацию, периодическую «тренировку» клапана чтобы «не застаивался» и тп. Кстати, лично у меня есть серьезные сомнения в необходимости функции резервного питания электроклапана, которой так хвастаются некоторые «покупные» комплекты антипротечки.

Другими словами — аппетит приходит во время еды.

Благо дело, что для наращивания функционала не надо звать «сертифицированных» специалистов, чтобы они что-то подкрутили в системе. Все это можно элементарно сделать самому, благодаря простоте принципов настройки универсального контроллера.

Наносервер NS-1000 — 44$
Датчик магнитоконтактный MD-209R — 13$
Радиореле — 10$
Клапан- 15$

Итого (без учета доставки) = 82$

Не так уж и дешево. Но это если не учитывать, что наносервер используется не только для фукнции антипротечки. Ведь на нем реализована система охранной и пожарной сигнализации и другие возможности…

---

В процессе реализации, уже купив клапан, я обнаружил, что существуют электроприводы, которые устанавливаются на обычные шар-краны с ручным управлением.
Дополнительный и немаловажный бонус такого подхода – в случае чего, за несколько минут можно вернуть ручное управление клапаном.
Мне тут же расхотелось врезать дополнительную запорную арматуру в систему водоснабжения и я заказал такой привод. Жду.

Update 2:
Пока соль да дело, производитель контроллера анонсировал датчик протечки.

Судя по информации, датчик использует бесконтактный принцип определения появления воды, что само по себе уже довольно необычно. Также он интересен тем, что не «заточен» под «бренд» и может использоваться не только с системой 1-М Умный Дом, а и с любой системой, работающей по протоколу PowerCode. Фактически он передает посылку аналогичную датчику MD-209R, который я применил для своей антипротечки.
Цена, похоже, тоже будет сравнима — 9.9$.

Поглядим…

Система защиты от протечек / Хабр

Хочу поделиться опытом создания устройства, которое было не только интересно реализовать, но и может причинить пользу. Возможно кто-то скажет, что можно было поступить как-то попроще, но это не наш путь…

Началось всё с того, что после ремонта квартиры обнаружилась потенциальная проблема. В случае протечки где либо, добраться до кранов на ввод в квартиру без определенных физический усилий и сноровки не получится, так как люк, закрывающий краны установлен не совсем удачно. Поэтому в случае экстренной необходимости (аварии) перекрыть краны быстро не получится. Нужно что-то было с этим делать, и решение появилось — реализовать возможность дистанционно, т.е. не открывая люк, остановить подачу воды. А в качестве бонуса реализовать и всё остальное, что можно доверить электронике.

Так выглядит устройство.

Основные возможности:

• Самостоятельно перекрыть подачу воды в случае обнаружения ей протечки
• Перекрыть подачу воды «в ручном» режиме — на передней панели для этого имеются «красная кнопка» и двухпозиционный тумблер
• Отображать на собственный дисплей показания приборов учет
• Отображать на дисплей другую полезную информацию

Не может, но в планах:

• Работать от резервного источника питания. Сейчас в случае отключения электроэнергии — устройство бесполезно
• Работать с беспроводными датчиками протечек
• Самостоятельно очищать краны. Чтобы не «закисли», один раз в месяц их желательно открывать/закрывать
• Оповещать о произошедших событиях на смартфон и управляться по «воздуху»

Не может (и как бы не очень нужно):

• Иметь несколько каналов для чтения разных проводных датчиков протечки, сейчас все датчики (5 шт.) подключены параллельно
• По отдельности управлять кранами. Их два (один на горячей, второй на холодной воде), и подключены они параллельно
• Контроль обрыва проводов до датчиков

Далее описание компонентов и их назначение (цены по состоянию на июль 2015 г).

• Шаровой кран с электроприводом 1/2 » DN15 DC5V (модификация CR02, обратите внимание, продавец предлагает несколько вариантов управления) — 3080 руб за пару
• Maple Mini (на борту stm32f103c8t6) микроконтроллер с обвязкой — 233 руб
• SPI TFT LCD дисплей ILI9341 — 302 руб
• модуль Ds3231 + AT24C32 часы реального времени, держатель батарейки, второй чип — 4 Кбайта EEPROM — 38 руб
• ULN2003 DIP-16 — сборка силовых ключей — 123 руб/10 шт (нужна одна)
• Модуль измерения уровня влажности взят из комплекта — 239 руб/10 шт (нужен был один)
• Энкодер для навигации по меню — 164 руб/5 шт (понадобился один)
• Ну и так, по мелочи: провода, корпус (как обычно из распределительной коробки), кнопка, двухпозиционный тумблер, светодиоды

Ещё конечно же понадобился программатор/эмулятор, я использовал вот такой: ARM Emulator,supports ARM7, ARM9, ARM11, Cortex-M3 core, ADS, IAR,STM32,JTAG interface,Double buffered V8 version. Из особенностей можно упомянуть то, что кроме стандартных для SW программирования проводов, пришлось на него подать ещё и текущее напряжение питания с программируемого чипа, 3.3 вольта в моем случае. Нужно для того, чтобы программатор понимал уровни напряжений логических значений. Без этого программируемый чип не хотел определялся. Так же данный программатор имеет возможность питать программируемое устройство, для этого предусмотрен пин, напряжение включается/выключается утилитой JLink.exe.

Подробнее о железе

Микроконтроллер

Мозг всей системы — 32-х битный микроконтроллер от ST аккуратно распаянный китайскими рабочими на китайских же фабриках на плату, «совместимую» с Leaf Maple Mini.
О Leaf Maple MiniКак заметил eta4ever

проект скорее мертв, чем жив

Но ничто не мешает использовать эту плату как «болванку» с любыми другими средствами разработки, было бы чем шить…

Имеет 48 выводов. Ядро работает на 72MHz, имеет интегрированные SRAM — 20Кбайт и Flash — 128Кбайт. Подробнее здесь. Такие параметры определенно подталкивают использовать высокоуровневые средства и инструменты, т.е. это FreeRTOS, графический цветной дисплей, С++ и т.д. (а не два светодиода и ассемблер). В общем ни в чем себе не отказывать… кроме C++, но это не проблема чипа.
Почему?Конечно же желание написать управляющий софт на C++ было, так случилось, что на нем приходилось писать, а на Си не очень. Однако, после переключения проекта на C++ компилятор сыпет многочисленными ошибками и предупреждениями, бороться с которыми, наверное можно, но посчитал нецелесообразным, т.к. при повторной генерации скелета проекта STM32CubeMX всё равно заменяет содержимое всех библиотек, и исходников FreeRTOS. Пришлось параллельно подтянуть и Си, но оказалось всё не так плохо.

Использование выводов микроконтроллера. Отсюда можно догадаться, что к чему подключено.

Дисплей

За отображение информации отвечает модуль с TFT дисплеем 320х240 точек построенным на совместимом с ILI9341 контроллере, работает по SPI на максимально возможной для данной связки частоте (18MHz). SPI подключен к микроконтроллеру только в одну сторону, вывод для чтения данных из модуля дисплея остался висеть в воздухе, т.к. применение данному функционалу не придумал, зато сэкономил на свободных ножках микроконтроллера. Передача данных работает по DMA.

На модуле с тыльной стороны распаян разъем для подключения SD-карты, работу с SD картой я не тестировал и в данном проекте разъем не участвует.

Модуль RTC и EEPROM

Часы на модуле реализованы чипом DS3231. Особых проблем не вызвал, единственное неудобство, заключалось в том, что все значения (дата, время) хранятся в регистрах в BCD формате, когда два десятичных разряда отражены в одном байте (в старших четырех битах — старший разряд, в младших — младший разряд). Например значение «38 минут» хранится как десятичное значение 56 (это «38» в шестнадцатеричной системе счисления). Можно ли переключиться на бинарный формат, выяснить не удалось.

Модуль имеет свою собственную батарейку, поэтому каждый раз, при потере питания настраивать время и дату не придется. Также на плате модуля распаяна микросхема AT24C32, имеющая аж 32768 бита EEPROM! Проще говоря это 4 Кбайта энергонезависимой памяти. И часы, и память сидят на одной шине I2C. На данный момент память используется только для хранения настроек устройства, текущего значения показаний счетчиков и кое чего ещё. в итоге занято… 25 байт. Позже будет использоваться для ведения логов разных событий, и возможно для ведения статистики расхода (не знаю зачем, зато будет повод запрограммировать отображение графиков).

Кроме контактов шины I2C и питания, на плате присутствуют ещё два. «SQW» — сигнал от будильника, который можно запрограммировать через регистры и «32K» — частота, генерируемая DS3231 для других устройств. В данном проекте не применяются.

Модуль с датчиком уровня влажности

Применяется как буфер между внешним миром и микроконтроллером. Провода, идущие до зондов в сумме, имеют длину около 10 метров, без экрана. Обычные двухжильные телефонные провода. В случае удара статикой, надеюсь умрет только этот модуль, но не микроконтроллер. Умеет измерять сопротивление между двумя электродами и отдавать эту информацию в аналоговом виде (напряжение от 0 до напряжения питания) и в цифровом (0/1, на модуле есть переменный резистор, который можно настроить на границу срабатывания).

С этим модулем были небольшие проблемы. При подаче и снятии питающего напряжения модуль на цифровом выходе сигнализировал о срабатывании, это можно было увидеть и по вспыхивающему на доли секунды светодиоду (на плате модуля, параллельно с цифровым выходом установлен светодиод). Микроконтроллер успевал считывать аномальный сигнал при подаче/сбросе питания системы (проблема №1). Решение было реализовано за счет пропуска коротких импульсов срабатывания, в ожидании зафиксированного на некоторое время состояния.

Переменный резистор имеет очень малый угол регулировки, при котором найти границу между отсутствием ложных срабатываний и хорошей чувствительностью у меня не получилось (проблема №2). Позже было реализовано чтение аналогового сигнала через ADC микроконтроллера. При этом появилась возможность устанавливать границу срабатывания в настройках устройства в виде параметра. Возможность корректировать уровень срабатывания сейчас считаю лишним, и возможно пограничное значение лучше захардкодить.

Был замечен факт, что после нескольких минут работы (прогрев?) модуль вдруг начинал сигнализировать о срабатывании самопроизвольно (проблема №3, да сколько же их?!).

На границе аномальных срабатываний, интенсивность свечения светодиода (на модуле) плавно повышалась или понижалась, как будто управляется от генератора ШИМ, ясно, что это шум и он высокочастотный, то же самое можно было ожидать и на «цифровом» выходе модуля (проблема №4).

Уточню, все эти проблемы устранились, когда было реализовано чтение аналогового сигнала с модуля.

Зонды (части датчиков, которые располагаются непосредственно в местах скопления воды в случае аварии) изготовлены из подручных средств. Это жесть (сталь) и небольшая круглая распределительная коробка, доработанная механическим способом до нужного вида и с припаянными внутри проводами. При попадании воды между парами электродов уменьшается сопротивление и расценивается контроллером как «протечка».

Тестирование в лабораторных условиях показало, что изделие хорошо выполняет свою функцию и не является слабым звеном в системе.

Питание

Вся система работает от зарядки для телефона — 5 вольт, 2А (здесь с запасом). На плате Maple Mini установлен стабилизатор напряжения на 3.3 вольта, напряжение на входе может быть вплоть до 12 вольт, характеристики стабилизатора позволяют, но такое большое напряжение использовать не удобно, об этом ниже.

Со стабилизатор 3.3 вольта также идут на питание модулей RTC, TFT и на модуль измерения уровня влажности. Краны подключены через сборку силовых ключей ULN2003AN, напрямую от блока питания, т.е. работают от 5 вольт, минус падение на ключах. У ULN2003AN используются только два канала из семи.

Конечно желательно заменить блок питания на другой, с напряжением чуть больше, т.к. иногда, при закрытии кранов один из них, при почти крайнем положении из-за срабатывания собственного концевика (в корпусе крана их установлено два штуки, для отработки крайних положений) останавливается на доли секунды, затем происходит «отскок» (за счет люфта в шестеренках редуктора), затем повторная попытка докрутить шаровую задвижку и так повторяется до тех пор пока контроллер не снимет напряжения питания с сервопривода.

У продавца на сайте есть информация, что краны должны работают от 5 вольт, в данном случае напряжение подается меньше. Программно сделано так, что для открытия и закрытия кранов напряжение подается только определенное время (6 секунд), за это время краны должны успеть открыться или закрыться. Стоит заметить, что подобный эффект не влияет на неполное закрытие крана, т.к. этот момент наступает уже после того как кран полностью перекрыл ток воды. Так же можно упомянуть о том, что слишком большое напряжение на сервоприводы (подавал 9 вольт для эксперимента) заставляет их по инерции двигаться дальше (уже после срабатывания концевика) и упираться в крайнее положение с характерным звуком удара.

Шаровые краны с сервоприводом

Запорная арматура выглядит надежной, но электронную часть пришлось доработать.

Если посмотреть на схему управления кранами, то можно заметить, что они управляются положительным напряжением. Общий «минус» и два сигнально-силовых «плюсовых» провода, один для закрытия, другой для открытия. Но ULN2003AN работать в таком режиме не может, в ней при открытии ключа происходит подключение управляемого вывода к «минусу». Решение — сменить полярность управления самого крана. Для этого пришлось поменять местами и сигналы «концевиков», т.к. из-за смены полярности электромотор вращался в другую сторону (по сравнению со стоковой схемой), при этом крайние положения теперь находятся в противоположных сторонах. В итоге имеем кран с общим «плюсом» и двумя управляющими «минусами». То, что нужно!

Краны с сервоприводами в «боевых» условиях.

Показания приборов учета

Конечно, же в самом счетчике не хранятся никакие данный, которые можно было бы считать по двум выведенным из него проводам. Это всего лишь цепь с герконом и магнитом, расположенным на вращающейся крыльчатке. Замеры мультиметром не показали наличия каких-либо сопротивлений или электрических емкостей в цепи. В моих счетчиках замыкание (с последующим размыканием) геркона происходит при расходе одного литра воды. Где-то встречалась информация о счетчиках, сигнал с которых формируется каждые 10 литров. Т.е. они бывают разные.

От микроконтроллера требуется считать эти импульсы. Пользовательский интерфейс устройства конечно же предусматривает указать начальные значение.

Из существующих проблем: при отсутствии электроэнергии, расход воды не будет учтен. Аппаратный недочет, нужно исправлять — делать резервное питание на батарейках, это же нужно и для основных функций устройства, иначе перекрыть краны в случае необходимости устройство не сможет.

Отсюда возникают следующие две задачи:

1. Снизить уровень потребления во всех режимах работы. Сейчас, например, когда с устройством «не общаются», у дисплея просто отключается подсветка, хотя наверняка есть способ (команды) усыпить/отключить его полностью для снижения потребления. Возможность усыплять микроконтроллер изначально не планировалась, поэтому могут быть проблемы с занятыми в данный момент ногами (чем будем будить), пока плохо себе представляю как правильно «усыплять», в какой режим, чем именно будить (периодически, таймер или событиями с датчиков протечки и счетчиков), причем не забываем, что всё это работает на FreeRTOS.
2. Нужно будет реализовать возможность считывать уровень напряжения резервного источника, в случае снижения до определенного уровня напомнить о необходимость заменить их, а в случае критически низкого уровня устройство должно предпринять «последнее действие».Перекрыть краны?

   Представьте, забыл поменять батарейки, которые, предположим, приходится менять всего лишь раз в год, 11 часов ночи, тут неожиданно отключили электричество, а «умное» устройство, дабы не допустить потенциальной возможности аварии перекрыло еще и воду, к тому же включить её «вручную» не получится, супер!


Элементы управления

Энкодер

Расположен рядом с дисплеем и предназначен для навигации по меню. Вращение — переход на следующий/предыдущий пункт меню, нажатие — выбор/активация пункта меню.

«Красная кнопка»

Самый простой способ перекрыть краны — нажать красную кнопку. Хотя она не должна пригодиться, т.к. за некоторое время до этого устройство должно было само всё сделать. Но на всякий случай кнопка существует. Повторное нажатие, долгое удержание, двойной клик и т.д. не учитываются, только первое нажатие и всё. Активируется режим «авария», отключить его можно только через специальный пункт меню.

Двухпозиционный тумблер

Им также можно перекрыть краны, но можно и открыть, конечно же если при этом система не находится в режиме «аварии». Может пригодиться для временного отключения водоснабжения.

Трехцветный светодиод

Здесь тоже всё просто. Для индикации текущего режима: зеленый — всё в порядке, красный — не всё в порядке, синий — краны перекрыты при помощи тумблера (см.пункт выше). Смешение цветов не используется, трёх хватило. Но и здесь образовалась проблема. Свечение настолько сильное, что ослепляет, если смотреть на дисплей. 470 Ом на каждый цвет оказалось мало. Исправил программно. Когда дисплей в активном состоянии (а он активен пока пользуешься элементами управление и ещё некоторое время), данный светодиод отключен.

Заключение

Устройство работает, периодическое тестирование показывает, что работает исправно. Не зависает, не глючит. Хотя я знаю, где есть потенциальные, но некритичные ошибки в коде, но об этом не в этой статье.

Исходники, проект Keil uVision 5, файл проекта для STM32CubeMX

Датчик протечки воды своими руками с пошаговой инструкцией

Сантехника часто ломается. В результате появляется протечка. Она может навредить проводке, нарушая состояние изоляции и образуя внезапные точки утечек, которые уменьшают электрическую безопасность квартиры. Чтобы исключить утечку лучше сделать датчик протечки воды своими руками.

Важность установки датчика протечки воды своими руками

Первое и основное превосходство датчика — сбережение денег. Если дома есть простая звуковая сигнализация, то она подойдет в качестве датчика затопления. Если сделать измеритель своими руками, то можно избежать таких проблем:

• исключить порчу напольных и стенных покрытий;
• сохранить в целости проводку, домашнее оборудование от замыканий;
• исключить накопления влаги и протечку на нижние этажи.

Прибор утечки воды справляется с задачей обнаружения влаги.

Работа датчика затопления

Всего известно два варианта измерителей уровня воды. Проводное оборудование, соединяется шнуром, а беспроводное, высылает сигнал. Любой вид прибора имеет два электрода. Когда прибор погружается в воду, его полюса замыкаются. Устройство отправляет сигнал на контроллер. Контроллер перенаправляет его на вентили запорной аппаратуры. Перекрывается подача воды.

Процесс длится пятнадцати секунд.

Вода отключена до устранения аварии. В устранении проблемы нет ничего сложного. Следует исполнить пару простых действий, и прибор будет работать. Правильно подсоединенная система обеспечивает надежную защиту от неожиданных протечек водопровода.

Разновидности измерителей уровня воды

Проводные модификации требует прокладки проводов от измерителя к контрольному блоку. Преимущества датчиков затопления:

• отсутствие лишних затрат на сборку датчика;
• не нужно применять вспомогательные источники питания.

Из числа минусов можно выделить наличие проводов. Их нужно прятать. Лучше спрятать провода в пол, чтобы постоянно их не задевать. Управляющее устройство можно приклеить на стену.

Многие опасаются применять самодельные датчики, чтобы перестраховаться от возможного появления короткого замыкания либо еще хуже — пожара. Поэтому выбирают вариант дороже и покупают готовые контроллеры от производителей.

Беспроводные модели не требуют прокладки проводов от восприимчивого компонента до центрального блока. Регулятор затопления можно устанавливать в любое место, главное, чтобы в радиусе воздействия беспроводного передатчика сигналов (300 м.). Из числа минусов: высокая цена, потребность в проверке батареек и их смене (периодичность — 1-2 года).

Есть модели датчиков, которые могут подсоединиться к основной охранной системе.

Регулятор затекания воды почти не потребляют электрическую энергию для предоставления своей трудоспособности. Рабочее напряжение приборов не превосходит 9В. Поэтому опасность удара током исключена.

Регулятор затопления воды своими руками: материалы и установка

Благодаря обычному приспособлению сконструировать проводной контроллер можно дома. Датчик воды состоит из обычных компонентов. Даже если какие-то материалы придется докупать, то все равно управляющее устройство своими руками будет дешевле сделать, чем купить.

Датчик, который вы сделаете в домашних условиях, служит лишь сигналом о появившейся проблеме. Остановить воду прибор не сможет.

Основные материалы:

• Батарейка 3 В (прибор CR1632).
• Транзистор BC816.
• Резистор на 1-2 МОм.
• Пьезоизлучатель в наборе с генератором.
• Обычная бутылка из пластика.

Пошаговый процесс установки регулятора затопления:

1. Первое, что нужно сделать — изучить схему конструкции.
2. Далее резистор припаять к пьезоизлучателю.
3. Потом подключить транзистор.
4. Схема объединяется с батарейками с помощью синей изоленты.
5. Затем приступаем к выполнению корпуса. Берем большую бутылку, с которой срезаем горлышко. Низ исполняется с одной из сторон бутыли, которую фиксируют клеем. Делаем два отверстия, чтобы вставить корпус. В крышке нужно сделать дыры для пьезы. Накрутить крышку на горлышко.
6. Теперь можно контролировать работу конструкции.

Беспроводной контроллер протечки воды WD-102

Регулятор назначен для установления затопления воды либо другой электропроводящей химически неактивной жидкости.

Аппарат представляет собой две части. Непосредственно пластинка, что считается чувствительным компонентом и блок управления, что в случае тревоги посылает беспроводный сигнал на GSM централь. Одной батарейки будет достаточно для питания датчика. Длительность постоянной работы может быть до года и больше. Маркировка батарейки вида 23А.

Внутри устройства антенна для передачи сигнала на дистанцию до 100 метров прямой видимости. Этот прибор способен передавать сигнал, в том числе и через стены. То есть центральный блок может пребывать в соседней комнате. Внутри устройства находится несколько перемычек, так называемых черных джамперов. При их помощи набирается код сигнализации, когда он есть на задней панели.

Тогда код набирается перемычками. Они черного окраса. Идут в наборе с датчиком. Если же кода на задней панели отсутствует, тогда необходимо установить хотя бы одну перемычку в таком порядке как тут. Перемычка может быть находится в любом месте, однако одну нужно поставить. Необходимость перемычки в том, что у датчика должен быть код.

Если перемычку не установить, тогда прибор не сумеет привязаться к основному блоку GSM сигнализации.

Важным элементом управляющего устройства является чувствительная пластинка, что должна размещаться на полу или любой иной поверхности, где необходимо контролировать утечку воды. Чувствительный компонент может быть закреплен при помощи пластинки двустороннего скотча. Укрепляется пластинка чувствительным компонентом к низу, а сверху можно прикрепить пластиной двустороннего скотча.

Чувствительный компонент будет закреплен, когда вы на него случайно наступите. Непосредственно блок управления укрепляется также двусторонним скотчем на стене или любой иной поверхности недосягаемой для воды. С водой контактирует исключительно чувствительная пластинка.

Датчик затопления может применяться для контроля уровней разных емкостей: аквариумов, бочек и уведомление об их переполнении.

На необходимой высоте устанавливается чувствительная пластина и при переполнении контакт замыкается и датчик отправляет сигнал тревоги красным цветом.

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

1. Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
2. Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
3. Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
4. Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
5. Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
6. Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
7. Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

• Все чинит жена. 35%, 1315 голосов

  1315 голосов 35%

  1315 голосов — 35% из всех голосов

• Все чинит муж. 30%, 1147 голосов

  1147 голосов 30%

  1147 голосов — 30% из всех голосов

• Все чинится само. 20%, 752 голоса

  752 голоса 20%

  752 голоса — 20% из всех голосов

• От 1 года и более. 11%, 404 голоса

  404 голоса 11%

  404 голоса — 11% из всех голосов

• Раз в год. 5%, 183 голоса

  183 голоса 5%

  183 голоса — 5% из всех голосов

Всего голосов: 3801

Голосовало: 3711

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка…

Защита от протечек в квартире: какие способы помогут избежать потерь

Протечка в квартире – то, чего боится большинство хозяев частных домов и квартир. Последним еще страшнее, поскольку в случае несвоевременного обнаружения проблемы, вода успеет испортить не только ремонт в квартире и мебель виновника, но и перейдет на один или несколько этажей ниже, принося ущерб каждой квартире. Оплату дальнейших ремонтов придется взять на себя хозяину квартиры, в которой произошла авария. Именно поэтому использование современных систем защиты от протечек – эффективный способ сберечь финансы и нервную систему от потерь.

Для начала предлагаю разобраться в причинах появления протечек в квартире. Как во всех авариях, причины разнообразны: и несовершенство систем, и человеческий фактор может сыграть решающую роль. Среди наиболее распространенных причин протечек выделяют несколько:

• Использование некачественных сантехнических материалов. Трубы, подводка, соединительные детали: к выбору каждого элемента необходимо подходить ответственно и с умом. Неправильный выбор грозит выходом из строя в самый неподходящий момент. Особенно часто эта причина встречается в протечках в начале зимы, когда старт отопительного сезона приводит к разрывам в трубах, не приспособленных к большому перепаду давления.

Современный рынок предлагает несколько автоматизированных систем защиты квартиры от протечки. Принцип работы защитной системы заключается в своевременном обнаружении проблемы и перекрытии системы водоснабжения для остановки потока воды. Система защиты от протечки состоит из трех функциональных элементов:

• Датчики протечки. Датчики устанавливаются в места, наиболее предрасположенные к появлению протечки: сантехнический короб в стене, под ванной, возле унитаза, в кухне, возле бытовой техники, использующей водопроводную систему (стиральная и посудомоечная машины). В комплекте с системой по умолчанию идут проводные датчики протечки, однако, можно доукомплектовать набор или выбрать такую систему, в которой имеются беспроводные датчики протечки, они помогут к одной системе подключить несколько комнат.

Видов систем защиты от протечек на современном рынке пока что не очень много, однако, перед покупкой изучите критерии выбора защитной системы.

• Безопасность использования защитной системы от протечек. Удостоверьтесь, что во всех элементах системы напряжение не превышает 24 Вольта. Это обязательный пункт, поскольку система напрямую соприкасается с водой.
• Резервное питание защитной системы от протечек. Наличие резервного питания делает работу системы бесперебойной. Реализация проста – при отключении основного питания или выходе из строя всех источников питания, контроллер перекрывает краны до новой команды оператора.

• Скорость срабатывания защитной системы. Параметр времени вы найдете в технических характеристиках системы, или лично убедитесь на демонстрационном стенде в магазине.
• Качество элементов системы. Выбирая материал кранов, остановитесь на традиционной латуни, изучите сроки гарантии, выдаваемой производителем на систему в целом и элементы в частности.

Помните о том, что защита от протечек в квартире – инициатива хозяина. К монтажу защитной системы вас не могут обязать, однако, профессиональные сантехники рекомендуют систему к установке в каждой квартире.

Датчик протечки (утечки) воды: правила монтажа своими руками

Многие счастливые владельцы благоустроенного жилья частенько забывают о крайне неприятных проблемах, которые имеют обыкновение появляться там, откуда их не ждешь. Речь идет об элементарных протечках. Их появление, чаще всего, связано с неприятными разбирательствами с соседями, порчей имущества и, соответственно, серьезными незапланированными расходами. Кроме того существует еще и угроза поражения электрическим током при попадании в электросеть влаги. Единственным способом решения всех этих проблем является грамотно установленный датчик протечки воды. Вернее, целая система, собранная из этих устройств.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Что входит в систему защиты от протечек?

Существует множество вариаций систем защиты жилья от протечек. Наиболее распространены Нептун, Аквасторож и Gidrolock (посмотреть подробнее можно в конце статьи). Принципы их работы сходны. Они предназначены для работы с шаровыми кранами на электроприводе диаметром 1”, ½” или ¾”. Устройства могут не только перекрывать воду, но и подавать при этом световой либо звуковой сигнал. Так же они легко совместимы с системами типа «умный дом» и могут быть в них интегрированы.

Любая система защиты от протечек воды включает в себя датчик утечки, управляющее устройство контроллер и шаровый кран с электроприводом

Поговорим более подробно об одном из таких устройств, о приборах Нептун. Они выпускаются в разных вариациях, однако во всех присутствует:

• Контроллер. Предназначен для обработки сигнала, поступающего от датчиков, и подачи управляющего напряжения на шаровые краны с электроприводом. Кроме того устройство отвечает за питание всех датчиков, а так же за звуковое или световое оповещение об аварии. Контроллер может быть смонтирован в любом удобном для пользователя месте за исключением тех, где на него может попасть вода. Выпускается в различных конструктивных исполнениях.
• Датчик утечки воды. При попадании влаги устройство подает сигнал контроллеру. Подключается только к безопасному источнику питания, поэтому при случайном касании пластин безопасно для окружающих. Устанавливается в местах, где наиболее вероятны протечки: около стиральных машин, ванн, душевых кабин, раковин и т.п. Производитель обычно рекомендует не реже чем раз в 3 месяца протирать пластины датчика влажной губкой. Эта операция проводится для профилактики и с целью проверки работоспособности всей системы.
• Шаровой кран с электроприводом. Узел предназначен для блокировки отопления либо водоснабжения в случае протечки. Устройство надежно удерживает воду вплоть до устранения аварии. Прибор устанавливается сразу после вводных вентилей в водоразборном шкафу. Для его монтажа лучше всего привлекать специалиста сантехника, поскольку соединение выполняется только силовым кабелем ПВС 3х0,5 либо его аналогом через распаечную коробку.

Количество элементов системы может варьироваться в зависимости от особенностей места ее установки.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

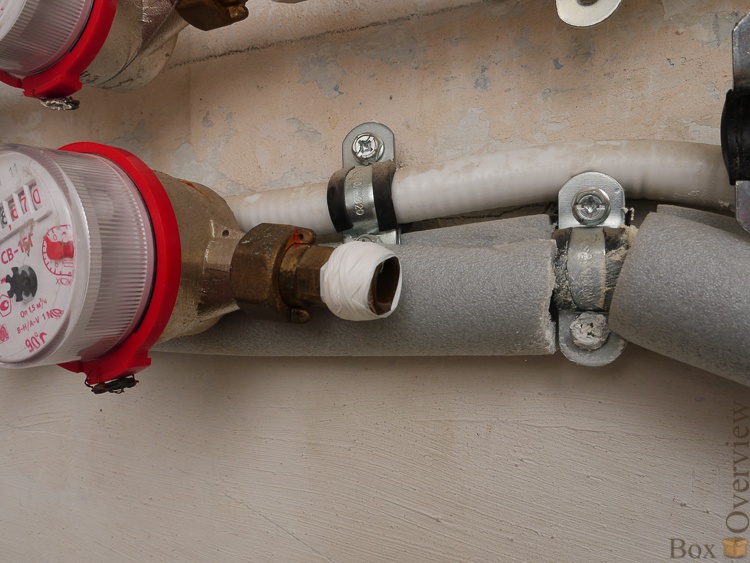

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

• Готовим отверстие в стене под монтаж коробки контроллера.
• Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
• Устанавливаем на подготовленное в стене место монтажную коробку.
• Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
• Собираем прибор. Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Видео-обзоры систем «Нептун» и «Аквасторож»

Система защиты от протечек избавляет от множества проблем и лишних расходов. Затраты на возмещение ущерба несопоставимы со стоимостью устройства. Монтаж приборов лучше всего доверить специалистам, которые грамотно и быстро проведут установку.

Как показывает практика, самостоятельно изготовленные конструкции далеко не всегда выполняют свои функции, кроме того они потенциально опасны. Не стоит экономить на безопасности своих близких, правильнее всего приобрести и установить сертифицированное надежное устройство.

Оцените статью: Поделитесь с друзьями!

Как установить клапан защиты от протечек воды? Обзор +Видео

Как установить клапан защиты от протечек воды. Система «Аквастоп» представляет собой защиту от протеканий воды, которую устанавливают на водопроводные коммуникации. В продаже есть несколько разновидностей устройств, которые способны перекрывать подачу воды в случае, если появляется течь. Конструкция отличается тем, какая у нее область применения и стоимость.

Перед тем, как купить клапан протечки воды «Аквастоп», рекомендуем посмотреть видеоурок по монтажу и ознакомиться с тем, какие эксплуатационные особенности у оборудования.

Общие сведения

Назначение системы «Аквастоп»

Чтобы выбрать для своего дома оптимальную конструкцию из множества вариантов, которая будет обеспечивать высококачественную защит от затопления, для начала следует ознакомиться с особенностями системы «Аквастоп». Принцип действия во многом будет зависеть от того, какое устройство у оборудования.

На систему водной подачи для бытовой техники или точкам забора воды следует установить особые краники. Система будет в автоматическом режиме отсекать поток, если датчик начнет посылать на контроллер сигналы  о том, что появилась течь. Даже если владельцев дома не будет на месте, автоматика перекроет всю подачу воды. После того, как будет устранена причина аварии, пользователь сможет разблокировать трубопровод.

Обратите внимание, что Аквастоп не будет влиять на работу водопровода, и блокировка сработает только в том случае, когда появится аварийная ситуация.

В зависимости от того, какие у пользователя потребности, а также особенности оборудования, которое установлено в доме, следует выбрать наиболее подходящий тип конструкции.

Разновидности защитных систем от протеканий

Системы для защиты жилья от протеканий отличаются между собой по затратам на покупке, скоростью срабатывания (реакции), монтаж и обслуживание в дальнейшем.

Есть такие типы систем:

• Клапан для остановки течи Wаtеr Blосk.
• Шланг порошкового типа.
• Клапан механического действия.
• Частичная защита с микроскопическим выключателем или поплавком.
• Полная защита с клапаном электромагнитного типа.
• Система, имеющая внешние датчики.

Учтите, что все перечисленные разновидности будут реагировать на протекание не одинаково.

Работа с клапаном механического действия

Защитное устройство способно реагировать на большие изменения давления внутри водопровода, а это возможно лишь при разгерметизации рукава. Одним из подобных приборов этого типа является клапан UDI. Внутри него установлен блокиратор, а если давление воды становится больше, то механизм попросту отсекает водную подачу. За это действие отвечает особая пружинка, которая не будет мешать потоку свободно поступать к точке забора воды в нормальном режиме. Клапан механического действия будет выполнять свои функции только в том случае, если перепад давления воды резкий. Механизм не способен реагировать на небольшое просачивание воды в местах соединения.

Если в воде находятся загрязнения, тяжелые взвеси, пружина начинает забиваться и просто не срабатывает при аварийной ситуации. После того, как защитный механизм приводится в действие, причину аварии следует устранить – клапан выкрутите до щелчка, а после снова закрутите. Кран подачи воды следует плавно открывать, что приведет систему в рабочее состояние.

Обратите внимание, что в зависимости от места установки клапана от протечки воды в квартире выпускается в виде фитингов, поворотного или прямого моноблока.

Водозапорный клапан-блокиратор «Water Block»

Принцип действия заключается в том, чтобы определять объем жидкости, которая пропущена через систему. Изделие следует установить перед рукавом для подачи воды. Отрегулировать уровень допустимого водного объема пользователь может самостоятельно. Также в комплекте есть ключ для установки нужных вам параметров. Потребуется информация о том, сколько за один цикл требуется воды для техники. К примеру, если показатель для потребления будет составлять 50 литров, то стрелка на корпусе устройство блокировки будет находиться в соответствующем положении. Клапан не будет пропускать больше воды и просто заблокирует подачу.

Представленная система будет реагировать даже на небольшие протечки, так как давление внутри водопровода для устройства неважно. После того, как появляется аварийная ситуация, исправить неисправность можно при помощи кнопки «Сброс». После этого блокирующий прибор будет снова готов для работы.

Абсорбент порошкового типа в шланге «Аквастоп»

У некоторых из современных моделей бытовой техники есть в комплекте рукава с порошковыми абсорбентами. В большинстве случае изделие для защиты покупается отдельно, не в комплекте. Конструкция оснащена внутренним каналом, по которому будет поступать вода, а внешний рукав будет герметично закрывать внутренний поток. Если он будет по какой-то причине поврежден, то вода начнет поступать во внешний рукав и подниматься к автоматическому блокиратору. Механизм расположен в точке подсоединения к водопроводу.

Есть два типа защитных устройств:

1. В первую разновидность можно отнести плунжер, который будет выполнять функции запорной арматуры. Абсорбирующий компонент будет соединен с плунжером при помощи пружины соответствующей жесткости. Когда вещество начинает контактировать с водой, оно расширяется, увеличивается в размерах, начинает давить на пружину и плунжер закрывает всю систему.
2. Вторая группа приборов оснащена магнитами, которые обеспечивают стабильное положение плунжеров. Сухой материал для абсорбирования будет удерживать систему в равновесии. Вещество, которое намокло, будет расширяться в объеме и разводить два магнита. Вследствие этого между ними ослабевает поле, и поток отсекает плунжер.

Такая система считается эффективной лишь в том случае, если течь будет в шланге. Если же разгерметизация будет на резьбе или внутри бытовых приборов, механизм попросту не сработает, как и при небольших утечках. Если один недостаток – невозможность восстановления, так как после аварийной ситуации потребуется полностью заменить шланг.

Частичная защитная системы с датчиком поплавкового типа и выключателем

Встроенная система для защиты в некоторых моделях бытовой техники. В особых случаях нижняя часть стиральных агрегатов прикрыта декоративным поддоном, изготовленным из пластика, и при возникновении утечки в месте соединения или внутри бытовой техники жидкость начнет скапливаться в особой емкости. Поплавок, который есть в системе защиты, начнет подниматься по мере того, как в поддоне будет увеличиваться уровень воды.  Механизм клапана протечки воды приведет в действие выключатель, который будет размыкать насосную цепь, когда жидкость начнет подниматься выше допускаемого уровня.

Недостаток подобный системы заключается в том, что механизм сработает лишь тогда, когда жидкость начнет попадать в поддон. Если вода будет скапливаться в другом месте, то включатель не сработает, а также он не будет реагировать и на малые протечки. Установить подобную систему можно лишь для стиральной машинки, и то лишь в тех моделях, где такая возможность предусмотрена.

Полная электромагнитная защита с совмещенной частичной защитной системой

Подобная защитная система будет представлять собой устройство, имеющее поплавок и выключатель, а также дополнительный шланг с электромагнитным принципом действия. Рукав будет расположен в гибкой оболочке, которая способна выполнять защитную функцию. Шланг устанавливает сам производитель в бытовой технике.

Интересно, что внутри гибкого рукава есть блок с одним/двумя последовательными клапанами электромагнитного типа.

В особых конструкциях предусмотрено наличие электрического или пневматического клапана. Блок будет прикреплен при помощи гайки к водопроводу. Клапан следует герметично залить при помощи полимерной смолы. От блока до бытовой техники будет отходить электрический кабель вдоль рукава по всей его протяженности.

Если по какой-то причине была нарушена герметичность шланга, то вода начинает скапливаться в дренажном отделении, из которого жидкость будет попадать в поддон и поднимать поплавок. Сначала сработает переключатель, который отсечет питание клапана, и вода будет перекрыта. Система очень надежная, но при протекании на резьбе неэффективная. После того, как аварийная ситуация будет устранена, требуется заменить шланг.

Полная защита, имеющая внешние датчики

Система, имеющая выносные внешние датчики, будет сконструирована по технологии «умный дом» и укомплектована при помощи особых контролирующих блоков и выносных датчиков. На трубы следует установить запорную электромагнитную арматуру. Если на датчики будет попадать вода, то начнут поступать сигналы на контроллер. Управленческий блок будет перекрывать клапан, и отсекать подачу воды.

В комплектации будет от 2 до 250 датчиков, и пользователь способен выбрать систему по габаритам помещения, количествам единиц техники для дома. В современной модификации оповещение и вовсе приходит на смартфон пользователя. Датчики способы поключаться к блоку управления при помощи проводов или беспроводной связи.

Обратите внимание, что достаточно важным условием при эксплуатации такого оборудования будет наличие ровного уровня пола.

В противном случае жидкость может сбегать по наклону, и датчик не будет срабатывать, так как вода не будет попадать на контактные поверхности. Также предусмотрена возможность будущей работы системы после того, как будет устранена аварийная ситуация. При правильной расстановке датчиков система будет реагировать даже на малые утечки, поэтом оборудование такого типа крайне надежное.

Как самостоятельно установить «Аквастоп»

Монтаж датчика протечки воды с клапаном будет включать в себя сразу 3 этапа – установка шаровых электромагнитных кранов с затворным механизмом, датчики протекания, а после установка контроллера. Шаровые краны следует обязательно устанавливать за вентилями вводного типа.

Запорная арматура врезается в водопроводные коммуникации – для начала следует перекрыть водную подачу, от вводных вентилей следует отсоединить разводку, а после выполнить монтаж крана. Если выход трубы будет иметь внутреннюю резьбу, то кран оборудование следует вкрутить в вентиль для ввода. Если резьба же внешнего типа, то для начала следует установить американку – фитинг будет помогать соединять оба участка трубы и при этом не вращать их.

Резьбовое соединение следует обязательно уплотнять, и для этого можно использовать ФУМ ленту, паклю или герметик. Американку следует закручивать при помощи ключа требуемого размера. При установке крана «Аквастоп» следует вначале определить направление потока воды. Повернуть запорную арматуру другой стороной нельзя, и на кране для этого направление потока отмечено стрелкой.  Отсоединеная разводка должна быть подключена к крану «Аквастоп». Установите фильтр, счетчик и остальные элементы водопроводных коммуникаций.

Обратите внимание, что контроллер обязательно должен быть установлен в чистом и сухом помещении, к примеру, в прихожей, коридоре, сантехническом шкафу.

Влажность воздуха не должна быть больше 70%. На стену следует нанести разметку, приложив нижнюю пластину к основанию, а после отметить места монтажа саморезов. Просверлив отверстия в нужных места, следует зафиксировать пластину, на которой будет установлен контроллер.

При фиксации датчика на полу провод можно скрыть в плинтусе, в швах между плитами напольной плитки. Основание датчика зафиксируйте на полу. На пластину следует надеть декоративный колпак. Также в комплекте могут быть беспроводные датчики, что в значительной мере будет упрощать процедуру монтажа. Датчики следует установить на двусторонний скотч.

Перед тем, как ввести в эксплуатацию систему, ее следует настроить:

1. Краны подключите к контроллеру.
2. К блоку питания подсоедините датчики. Гнезда для подключения на плате будут пронумерованы, а также обладают соответствующими обозначениями. Беспроводные датчики подключать не требуется.
3. Подключайте блок с батарейками, а все провода следует вывести через особое отверстие  в корпусе.

Вот и все, как видите, настройка не доставит хлопот.

Дополнительные меры для предотвращения потопа

Чтобы не допускать потопа в доме, лучше установить сразу несколько систем в доме. Для получения подробной информации лучше обратиться к специалистам, а они на основании всех данных (расположение и количество бытовой техники, размер помещения) помогут подобрать оптимальные варианты решения проблемы и избавить вас от затоплений.

Лучшая защита от утечек воды — отличные предложения по защите от утечек воды от глобальных продавцов средств защиты от утечек

Отличные новости !!! Вы находитесь в нужном месте для защиты от протечек воды. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая защита от протечек в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть защита от протечек на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в защите от протечек воды и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести защиту от утечки воды по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Защита от утечки информации | Организация защиты информации от утечки по техническим каналам

• События
• Новости
• О компании
• Блог

En

• Ру
• Es
• руб.

• СёрчИнформ DLP
• СёрчИнформ Монитор рисков
• SearchInform ProfileCenter
• SearchInform FileAuditor
  • Защита и классификация данных
  • Аудит прав доступа
  • Аудит активности пользователей, расследование
  • Соблюдение
  • Пример использования: контроль доступа и управление изменениями
  • Пример использования: поведение пользователя и обнаружение инсайдеров
  • Пример использования: обнаружение электронных данных
  • Пример использования: очистка файлов
• Монитор базы данных SearchInform
  • Управление контролем доступа к монитору базы данных
  • Защита данных в облаке
  • Как работает аудит базы данных
• СёрчИнформ SIEM
• TimeInformer
• Сервисы
  • Сервисы
  • СёрчИнформ для МССП
  • Решение SearchInform в облаке
  • Как максимально использовать услуги СёрчИнформ
• Вызовы
  • Обнаружение аномального события
  • Сотрудник с проблемами
  • Управление поведенческими рисками
  • Соблюдение
  • Корпоративное мошенничество
  • Обнаружение данных в состоянии покоя
  • Шифрование данных
  • Предотвращение потери данных
  • Видимость данных
  • Измерение морального духа сотрудников
  • Программное обеспечение для учета рабочего времени и мониторинга сотрудников
  • Защита от программ-вымогателей
  • Мониторинг в реальном времени
  • изучение
  • Профилирование сотрудников
  • Защита личных данных
  • Валютное управление Саудовской Аравии
  • Предотвращение потери данных
• Соблюдение
  • Валютное управление Саудовской Аравии
  • Соответствие GDPR с SearchInform
  • Законопроект о защите личных данных
• Роли
  • Руководитель высшего звена
  • Управляющий рисками
  • Офицер внутреннего аудита
  • Менеджер по соответствию
  • Аналитик по информационной безопасности
  • Директор по персоналу
• Отрасли
  • Бизнес-услуги
  • Образование
  • Финансовые услуги
  • Правительство
  • Страхование
  • Производство
  • Технологии
  • Здравоохранение
  • Розничная торговля
  • Энергия
  • Гостеприимство
  • строительство
• Новости
  • Новости компании
  • Новости отрасли
• События
• О нашей компании
  • Партнеры
  • Связаться с нами

Продукты

СёрчИнформ DLP

СёрчИнформ Монитор рисков

SearchInform ProfileCenter

SearchInform FileAuditor

Монитор базы данных SearchInform

СёрчИнформ SIEM

TimeInformer

• Защита и классификация данных
• Аудит прав доступа
• Аудит активности пользователей, расследование
• Соблюдение
• Пример использования: контроль доступа и управление изменениями
• Пример использования: поведение пользователя и обнаружение инсайдеров
• Пример использования: обнаружение электронных данных
• Пример использования: очистка файлов

• Управление контролем доступа Database Monitor
• Защита данных в облаке
• Как работает аудит базы данных

Сервисы

Сервисы

СёрчИнформ для МССП

Решение SearchInform в облаке

Как максимально использовать услуги СёрчИнформ

Решения

Вызовы

Роли

Отрасли

• Обнаружение аномального события
• Сотрудник с проблемами
• Управление поведенческими рисками
• Соблюдение
• Корпоративное мошенничество
• Обнаружение данных в состоянии покоя
• Шифрование данных
• Видимость данных
• Защита и классификация данных

• Измерение морального духа сотрудников
• Защита от программ-вымогателей
• Мониторинг в реальном времени
• изучение
• Профилирование сотрудников
• Защита личных данных
• Предотвращение потери данных
• Программное обеспечение для учета рабочего времени и мониторинга сотрудников

• Руководитель высшего звена
• Управляющий рисками
• Офицер внутреннего аудита
• Менеджер по соответствию
• Аналитик по информационной безопасности
• Директор по персоналу

• Бизнес-услуги
• Образование
• Финансовые услуги
• Правительство
• Страхование
• Производство

• Технологии
• Здравоохранение
• Розничная торговля
• Энергия
• Гостеприимство

стоковые фотографии (модифицируемые сейчас) 1681116391

Используйте устаревший браузер и следите за тем, чтобы навигация не была оптимальной.Пройдите самый последний браузер. Ulteriori informazioni.

Accedi

Registrati

Menu

Все изображения

• Все изображения
• Фото
• Contenuti vettoriali
• Illustrazioni
• Usoerciale
• Video защита от химических / биологических агентов, протечек топлива и пятен от кофе

Недавнее открытие, финансируемое Управлением научных исследований ВВС США (AFOSR), вполне может привести к процессу, который принесет пользу не только каждому военнослужащему Министерства обороны, но и всем остальным: защите от химических / биологических агентов, к самоочищающейся одежде, к легкому управлению температурой, к очистке топлива, а также к усиленному контролю утечек, особенно масла и топлива.

В 2006 году менеджер программы AFOSR доктор Чарльз Ли профинансировал профессора Гарета МакКинли из Массачусетского технологического института, исследующего нанокомпозитные технологии для оборонных приложений. Аниш Тутея, в то время докторант Массачусетского технологического института, использовал необычные поверхностные свойства нанокомпозита с фторированными наночастицами для создания суперолеофобной поверхности. По окончании учебы Тутея перешел в Мичиганский университет в Анн-Арборе, где в настоящее время является доцентом кафедры материаловедения и инженерии, специализируясь в области химической инженерии, макромолекулярных наук и инженерии.В 2011 году он получил грант программы молодых исследователей от AFOSR и продолжал проводить исследования в том же направлении, что и в Массачусетском технологическом институте. В его команду также входили докторант Шуайджун Пан и доктор-исследователь Арун Кота, а также сотрудничал с доктором Джозефом Мабри из отдела ракетных двигателей исследовательской лаборатории ВВС на авиабазе Эдвардс, Калифорния.

В своей последней статье «Суперомнифобные поверхности для эффективной химической защиты» в текущем выпуске журнала Американского химического общества Тутея и его команда продемонстрировали поверхности, которые эффективно действуют как «химическая защита практически от всех жидкостей».«

Чтобы сделать это возможным, поверхности подготовлены с использованием наноразмерного покрытия, которое примерно на 95 процентов состоит из воздуха, которое, в свою очередь, отталкивает жидкости любого материала в своем классе, заставляя их буквально отскакивать от обработанной поверхности. Поверхности «обладают иерархической шкалой возвратной текстуры, которая значительно уменьшает площадь контакта твердое тело-жидкость». Все сводится к контролю степени контакта жидкости с обрабатываемой поверхностью. Для этого исследователи применяют наноразмерное покрытие с помощью процесса, называемого электроспиннингом — с использованием электрического заряда для создания мелких частиц твердого вещества, полученных из жидкого раствора.

Покрытие представляет собой смесь сшитого «полидиметилсилоксана» или PDMS и устойчивых к жидкостям наноразмерных кубиков, разработанных ВВС США и содержащих углерод, фтор, кремний и кислород. Несмотря на то, что химический состав материала важен, также важна его текстура, потому что он охватывает структуру пор любой поверхности, на которую он наносится, и создает тонкую сеть воздушных карманов внутри этих пор, поэтому любая жидкость, которая вступает в контакт с покрытием, едва ли образует касание твердой поверхности.

По словам доктораТутя, когда необработанная поверхность и жидкость оказываются в непосредственной близости, «они переносят небольшой положительный или отрицательный заряд друг на друга, и как только жидкость соприкасается с твердой поверхностью, она начинает растекаться … мы». он резко уменьшил взаимодействие между поверхностью и каплей «. Благодаря эффективному устранению контакта между обработанной поверхностью и жидкостью практически отсутствует стимул для распространения жидкости, как таковые, капли остаются неповрежденными, взаимодействуя только с собственными молекулами и сохраняя свою сферическую форму.

Исследовательская группа проверила более 100 жидкостей и обнаружила только две, которые смогли проникнуть сквозь покрытие: обе были хлорфторуглеродами — химическими веществами, используемыми в холодильниках и кондиционерах. В лаборатории Tuteja демонстрируется, что поверхность отталкивает кофе, соевый соус и растительное масло, а также токсичные соляную и серную кислоты, а также поверхности устойчивы к бензину и различным спиртам.

Эта программа представляет особый интерес для ВВС и Министерства обороны, так как она может быть полезна для самоочищающихся поверхностей (в частности, встроенной воздухопроницаемой защиты от химической / биологической войны в униформе и сенсорных системах), улучшения тепловых эффективность управления системами охлаждения с фазовым переходом, очисткой топлива и контролем утечек масла и топлива в ракетах и ​​самолетах.Не говоря уже о защите от ежедневного разлива кофе.

---

Материал, который не смачивает большинство жидкостей

---

Предоставлено Управление научных исследований ВВС

Ссылка : Возможный ответ по защите от химических / биологических агентов, утечек топлива и пятен от кофе (31 января 2013 г.

No related posts.
