Размеры напольных конвекторов для системы отопления

Подобрать напольный конвектор отопления по размеру важно с точки зрения дизайна помещения и функциональности прибора. Габариты прибора напрямую связаны с его конструкцией — они зависят от количества трубок и теплообменников, наличия в устройстве вентиляторов и способа теплоотдачи. Прибор может быть ориентирован на эффективный обмен только через верхнюю часть с решеткой или на комбинированное использование, предполагающее небольшое излучение от корпуса.

Требования к габаритам конвекторов отопления

При разработке напольных конвекторов всегда учитываются строительные стандарты и соображения удобства. Покупатель вправе рассчитывать на определенные удобства, из-за которых он выбирает именно этот тип прибора:

• минимальное использование пространства в помещении;
• компактные размеры корпуса, позволяющие не акцентировать внимание на устройствах;
• возможность встроить отопительные приборы в современный интерьер лаконично и точно;
• возможность оптимального соотношения размеров и производительности — это особо важно, когда конвекторы предусмотрены проектом в просторных комнатах с большими окнами и открытыми пространствами.

Напольные и внутрипольные конвекторы дают возможность в полной мере использовать эти преимущества, не снижая эффективности отопления даже в случаях, когда речь идет о больших помещениях с высокими французскими окнами и потолками от 3 м.

Размеры конвекторов отопления Бриз

Серия приборов КЗТО Бриз характеризуется оптимальным подбором размеров и теплоотдачи. Конвекторы этого типа имеют ряд конструктивных особенностей:

• наличие одного или двух сердечников с теплообменниками;
• возможность покупки приборов со встроенными вентиляторами (модели «Бриз-В») или компактных моделей с естественной конвекцией;
• модели «Бриз имеют ширину 200 — 380 мм, высоту 80 — 120 мм, длину от 0,8 до 5 м;
• конвекторы «Бриз-В» имеют ширину 260 — 360 мм, высоту 85 — 120 мм, длину 0,8 — 3,9 м;
• конвекторы «Бриз нерж» и «Бриз нерж В» имеют аналогичные размеры, но комплектуются нержавеющими решетками.

Конструктивные габариты конвекторов этой серии рассчитаны так, чтобы они могли встроиться в помещение по площади и дизайну, сохраняя при этом максимум производительности. Увеличение габаритов связано с тем, что в прибор устанавливается большее количество теплообменников, а в серии «Бриз-В» — вентиляторы разных типов и мощности.

Особенности конструкции и выбора габаритов

При разработке приборов учитываются основные технические требования к системам отопления — конвекторы работают с теплоносителем температурой до 130 С, с максимальным давлением в системе 15 атм. Это решение подходит для частных домов, коттеджей и таунхаусов, строений высотой 5 этажей с централизованным отоплением.

При выборе конвектороd следует пользоваться системой расчета тепловой мощности, чтобы все возможность прибора были раскрыты, а в помещении поддерживался комфортный уровень температуры. Высота потолка более 3 м и наличие французского остекления требуют использования конвекторов с вентиляторами несмотря на то, что они имеют большую высоту и глубину.

Рейтинг внутрипольных конвекторов

Информация о материале

Опубликовано: 08. 04.2020 14:38

Просмотров: 39091

Представляем вам Рейтинг Внутрипольных Конвекторов 2020. Очень часто клиенты задаются вопросом, какие конвекторы отопления лучше, а какие хуже? И правильно делают, на рынке сейчас представлены очень многно торговых марок, производителей, моделей. Каждый акцентирует внимание на том, что именно его конвекторы лучше. Поэтому мы не будем писать за и против, а просто предоставим Вам сравнительные данные ключевых параметров внутрипольных конвекторов.

Если не разбираться досконально, то в принципе у всех производителей параметры схожи. Так и делают в основном покупатели, думая что все конвекторы одинаковы по качеству и подбирают варианты что подешевле. Но это не так, так как стоимость конвектора на прямую зависит на его эксплуатационных и тепловых характеристик.

Например: размер теплообменника влияет на стоимость конвектора, так как чем больше теплообменник, тем больше на него расходуется меди и трубы. Вот и получается что у конвекторов Бриз самый маленький теплообменник, и стоимость конвектора Бриз низкая. Размер теплообменника напрямую зависит на показатели теплоотдачи конвектора.

Естественная конвекция (без вентилятора)

В конвекторах с естественной конвекцией разница в теплоотдачи не такая ощутимая если сравнивать аналогичные размеры встроенных в пол конвекторов, так как физика прибора проста. Медная труба, алюминиевые пластины и короб. Разница ощущается уже значительно в моделях с принудительной конвекцией (с вентиляторами). Так как тут уже у каждого производителя есть свои фишки.

Сравнительная таблица конвекторов без вентилятора (сортировка по Производителю)

Бренд	Страна	Модель	Ширина	Глубина	Длина	Теплоотдача 90С	Цена
Verano	Польша	VK 15 230. 90.1900	274	90	1900	838 Вт	64026,00
Heatmann	Германия	LN 250.90.2000	250	90	2000	741 Вт	56283,00
Mohlenhoff	Германия	WSK 260.90.2000	260	90	2000	662 Вт	52709,00
Jaga	Бельгия	Mini Canal 260.90.1900	260	90	1900	545 Вт	56677,00
Itermic	Россия	ITT 250.90.2000	250	90	2000	679 Вт	27634,00
Varmann	Россия	Ntherm 230.90.2000	230	90	2000	718 Вт	29698,00
Eva	Россия	K 258. 90.2000	258	90	2000	517 Вт	25411,00
Vitron	Россия	ВК 260.90.2000	260	90	2000	847 Вт	24937,00
Minib	Чехия	PM 260.90.2000	260	90	2000	670 Вт	54400,00
Klima	Словения	TK 200.105.2000	200	105	2000	599 Вт	39128,00
Techno	Россия	KVZ 250.85.2000	250	85	2000	823 Вт	18148,00

Сравнительная таблица конвекторов без вентилятора (сортировка по Теплоотдаче)


Бренд	Страна	Модель	Ширина	Глубина	Длина	Теплоотдача 90С	Цена
Vitron	Россия	ВК 260. 90.2000	260	90	2000	847 Вт	24937,00
Verano	Польша	VK-15 230.90.1900	230	90	1900	838 Вт	64026,00
Heatmann	Германия	LN 250.90.2000	250	90	2000	741 Вт	56283,00
Varmann	Россия	Ntherm 230.90.2000	230	90	2000	718 Вт	29698,00
Itermic	Россия	ITT 250.90.2000	250	90	2000	679 Вт	27634,00
Minib	Чехия	PM 260.90.2000	260	90	2000	670 Вт	54400,00
Mohlenhoff	Россия	WSK 260. 90.2000	260	90	2000	662 Вт	52709,00
Jaga	Бельгия	Mini Canal 260.90.1900	260	90	1900	545 Вт	56677,00
EVA	Россия	K 258.90.2000	258	90	2000	517 Вт	25411,00
Klima	Словения	ТК 200.105.2000	200	105	2000	599 Вт	39128,00
Techno	Россия	KVZ 250.85.2000	250	85	2000	823 Вт	18148,00

Принудительная конвекция (с вентилятором)

Например: конвектора Верано с вентилятором самые эффективные среди всех аналагов, за счет уникальной конструкции теплообменника в паре с вентилятором.

У разных конвекторов разной мощности вентиляторы. Если подключить конвектор российского производителя и к примеру Меленхоф или Верано на максимальной скорости, то разница весьма ощутима, скорость работы вентилятора в европейском производителе в два раза выше, за счет этого и теплоотдача европейских конвекторов выше. Предлагаем ознакомиться с лучшими конвекторами с принудительной конвекцией.

Сравнительная таблица конвекторов с вентилятором (сортировка по Производителю)

Бренд	Страна	Модель	Ширина	Глубина	Длина	Теплоотдача 90С	Цена
Verano	Польша	VKN 5 274.90.1950	274	90	1950	5999 Вт	134854,00
Heatmann	Германия	LF 300. 110.2000	300	110	2000	5547 Вт	100667,00
Mohlenhoff	Россия	QSK 260.110.2000	260	110	2000	2715 Вт	120869,00
Kampmann	Германия	QK 232.112.2000	232	112	2000	2886 Вт	156000,00
Itermic	Россия	ITTB 300.110.2000	300	110	2000	3714 Вт	55267,00
Varmann	Россия	Qtherm 300.110.2000	300	110	2000	3205 Вт	64269,00
Vitron	Россия	ВКВ 300.110.2000	300	110	2000	4435 Вт	45958,00
EVA	Россия	KV 303. 100.2000	303	100	2000	4256 Вт	39815,00
Jaga	Бельгия	Clima Canal 180.80.1800	180	80	1800	5218 Вт	127875,00
Minib	Чехия	Coil KT 243.105.2000	243	105	2000	2860 Вт	88111,00
Klima	Словения	TKV 300.105.2000	300	105	2000	2992 Вт	88050,00
Techno	Россия	KVZV 250.105.2000	250	105	2000	3633 Вт	46603,00
БРИЗ-В	Россия	Бриз В 260.120.2000	260	120	2000	2430 Вт	42330,00



Сравнительная таблица конвекторов с вентилятором (сортировка по Теплоотдаче)

Бренд	Страна	Модель	Ширина	Глубина	Длина	Теплоотдача 90С	Цена
Verano	Польша	VKN5 274. 90.1950	274	90	1950	5999 Вт	134854,00
Heatmann	Германия	LF 300.110.2000	300	110	2000	5547 Вт	100667,00
Jaga	Бельгия	Clima Canal 180.80.1800	180	80	1800	5218 Вт	127875,00
Vitron	Россия	ВКВ 300.110.2000	300	110	2000	4435 Вт	45958,00
EVA	Россия	KV 303.100.2000	303	100	2000	4256 Вт	39815,00
Itermic	Россия	ITTB 300.110.2000	300	110	2000	3714 Вт	55267,00
Techno	Россия	KVZV 250. 105.2000	250	105	2000	3633 Вт	46603,00
Varmann	Россия	Qtherm  300.110.2000	300	110	2000	3205 Вт	64269,00
Klima	Словения	TKV 300.105.2000	300	105	2000	2992 Вт	88050,00
Kampmann	Германия	QK 232.112.2000	232	112	2000	2886 Вт	156000,00
Minib	Чехия	COIL KT 243.105.2000	243	105	2000	2860 Вт	88111,00
Mohlenhoff	Россия	QSK 260.110.2000	260	110	2000	2715 Вт	120869,00
Бриз В	Россия	В 260. 120.2000	260	120	2000	2430 Вт	42330,00

В таблице снизу мы дает сравнение характеристик основных Брендов.

Сравнительная таблица

	Heatmann	Verano	Mohlenhoff	Briz	Klima	Techno	Varmann	Eva	Itermiс	Minib	Vitron
Производитель	Германия	Польша	Россия	Россия	Словения	Россия	Россия	Россия	Россия	Чехия	Россия
Материал	Оцинкованная сталь	Оцинкованная сталь	Алюминий	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь	Нерж. сталь	Оцинкованная сталь	Нерж.сталь	Оцинкованная сталь
Толщина	1,2 мм	0,8 мм.	0,8 мм.	0,7 мм.	1 мм.	1,2 мм.	0.8	0,8 мм.	0,9 мм.	0,9 мм.	0,8 мм.
Размер медной трубки	16″	15″	15″	15″	15″	16″	15″	20-18″	15″	15″	15″
Ширина теплообменника	100 мм	100 мм	97 мм	100 мм	85 мм	100 мм	80	125 мм	100 мм	125 мм	100 мм
Высота теблообменника	50 мм	50 мм	50 мм	50 мм	50 мм	50 мм	50 мм	65 мм	50 мм	40 мм	50 мм
Рабочее давление	16 Атм.	10 Атм.	10 Атм.	15 Атм.	11 Атм.	16 Атм.	16 Атм.	16 Атм.	15 Атм	12 Атм.	16 Атм.
Испытательное давление	25 Атм.	13 Атм.	16 Атм.	23 Атм.	16 Атм.	30 Атм.	25 Атм.	25 Атм.	25 Атм.	15 Атм.	25 Атм.
Уровень шума	20…32 dB.	25.7…35,4 dB.	25…52 dB.	40…44 dB.



Правильный выбор напольного конвектора для дома

Тот колоссальный прорыв в науке, который можно наблюдать на протяжении последних нескольких десятилетий, позволяет кардинально совершенствовать существующие технологии строительства. Причем, изменения эти касаются не только принципов возведения зданий, планировки, используемых материалов, но и выбора схем и методов отопления помещений. Акцент на последнем стоит не только с точки зрения тепловой эффективности оборудования, но и его гармоничного сочетания с существующими/планируемыми интерьерными решениями. Этот момент хотелось бы подробнее рассмотреть в статье на примере напольных конвекторов, уделив внимание вопросу их конструкции, принципов работы, а также подбора с учетом требуемой мощности и особенностей помещения.

Область применения и виды

Из названия рассматриваемой категории отопительных приборов, можно сделать два основных вывода:

1. Устанавливается конвектор на полу (непосредственно, в скамеечном исполнении, или в скрытую нишу), что отличает его от привычных радиаторов (стальных, чугунных, биметаллических), которые используют настенный крепеж;
2. Принцип его работы основан на явлении конвекции. То есть, проходя через прибор, часть воздуха нагревается, становится легче, поднимается, а затем, остывая, опускается, формируя циркуляцию внутри комнаты.

С точки зрения эффективности функционирования такой системы, наиболее оптимальным местом установки любого конвективного прибора является зона с минимальной температурой или максимальными теплопотерями. Логично предположить, что это будут окна, и именно здесь, согласно СНиП и другим руководящим документам по проектированию систем отопления, планируются точки обогрева.

Нарушение этой идиллии возникает тогда, когда в качестве ограждающих конструкций используются панорамные (французские) окна и двери (террасные, балконные). В этом случае отсутствует участок стены, на который бы можно было установить привычный радиатор, а его перенос на сопредельные поверхности приводит к ухудшению конвекции и работы всей системы.

Следовательно, напольные конвекторы находят свое применение в таких случаях:

• Наличие в комнатах панорамных окон. В этом случае отопительный прибор формирует своего рода тепловую завесу в наиболее холодном месте комнаты, а также препятствуют формированию сквозняков;
• Ограниченная площадь помещения. В этом случае напольный конвектор отлично вписывается в принцип “ничего лишнего”, попутно выполняя свою основную функцию;
• Высокая влажность. Расположенный в таком помещении под окном отопительный прибор напольного типа препятствует его запотеванию.

Что касается классификации, то она достаточно разветвленная, но на практике все конвекторы можно разделить по способу монтажа на непосредственно напольные и внутрипольные. Рассматривать дальнейшую классификацию имеет смысл с точки зрения сравнения обоих групп приборов.

Напольные конвекторы

С конструктивной точки зрения можно выделить три основных компонента: пластинчатый теплообменник, П-образное (скамеечное) основание на ножках и внешний защитно-декоративный корпус. Внешние габариты определяются по большому счету размерами теплообменника, поэтому глубина/высота в стандартном исполнении, как правило, не превышает 15-30 см. Дизайн ограждающих конструкций может меняться как угодно, в том числе, с использованием деревянных облицовочных элементов.

Главным преимуществом таких конвектором является определенная свобода в выборе места установки и отсутствие большого объема подготовительных работ. Потребителю придется побеспокоиться только о подводе подающей и обратной магистралей скрытым или открытым способом.

Внутрипольный конвектор: принцип работы, преимущества и установка

Внутрипольный конвектор – выбор практичных людей, ценящих эстетику в интерьере. Качеством отопления в современных домах не удивить, но вот внешний вид радиаторов отопления способен испортить стилистическую задумку интерьера. Конвектор, спрятанный под полом, не заметен и не бросается в глаза, а по качеству отопления дома и долговечности он не уступает классическим радиаторам.

Принцип работы внутрипольного конвектора

Существует 2 вида внутрипольного конвектора: электрический и водный. Электрический внутрипольный конструктор применяется редко в условиях частного жилья, поскольку использование электричества в качестве теплоносителя экономически не выгодно. Водный внутрипольный конвектор работает по принципу традиционной батареи. Расположенный внутри медный змеевик прогревает поступающий холодный воздух, выпуская в помещение прогретый. Нагревательный элемент находится в корпусе из нержавеющей стали, а снаружи в помещении располагается единственный видимый человеку элемент конструкции: декоративная решетка в полу, выполняющая одновременно и защитную роль. Прогрев помещения происходит непрерывно, теплый воздух сменяется порцией холодного, и так по кругу.

Плюсы и минусы внутрипольного конвектора

К преимуществам внутрипольного конвектора относятся:

• Безопасность использования, в том числе в детских комнатах. Нагревательный элемент и горячие места радиатора спрятаны под защитной решеткой.
• Компактность. Радиатор не занимает место у стены, и, несмотря на то, что вблизи решетки не рекомендуют устанавливать мебель, отсутствие традиционной батареи визуально добавляет свободы и пространства.
• Долговечность. Радиаторы надежны и крепки, спрятаны от внешних, в том числе механических, воздействий.
• Производительность. В сравнении с традиционными, внутрипольные радиаторы быстрее нагревают комнату, эффективнее поддерживают температуру воздуха в помещении.

Перед покупкой важно помнить и о недостатках внутрипольного конвектора.

• Увеличение толщины пола. Поскольку система требует места, минимальный подъем уровня пола составит 15 см. Если в помещении низкие потолки, такое решение сделает комнату неуютной и неудобной для проживания.
• Сложность монтажа. Внутрипольный конвектор подсоединяется к центральной системе отопления дома, поэтому в многоквартирном доме необходимы правильные расчеты, чтобы одна установленная система не нарушила функционирование всего отопления в целом.

Часто потребители сравнивают внутрипольный конвектор с системой «теплый пол». Теплый пол проигрывает по 3 показателям:

• Максимально допустимое давление в системе теплого пола ниже, чем давление в центральной системе отопления дома. Из-за этого случаются поломки. При использовании подпольного конвектора, наоборот, давление центральной системы ниже допустимого для конвектора.
• Теплый пол возможно уложить только в определенной протяженности, невозможно утеплить, к примеру, только угол перед балконной дверью. С конвектором такой проблемы нет, монтаж возможен в любом месте на любой протяженности.
• Для устранения поломки теплый пол придется вскрывать, а для починки конвектора необходимо только снять защитную решетку и заменить необходимую деталь.

Установка внутрипольного конвектора

Выбор внутрипольного конвектора зависит от площади помещения. Длину комнаты умножьте на ширину, полученный показатель увеличьте в 100 раз. Получившаяся цифра – необходимая мощность конвектора. После покупки приступайте к монтажу внутрипольного конвектора, процесс состоит из нескольких этапов.

• Важно помнить, что внутрипольный конвектор устанавливается на этапе черновых работ, до начала отделки. Прикрепите конвектор к основанию при помощи болтов и винтов. Воспользуйтесь строительным уровнем, чтобы проверить горизонтальность расположения, при необходимости подкрутите технологические винты.

• Подключите к конвектору трубы отопления при помощи фитингов подходящего диаметра, или электрический кабель, если устанавливается электрический вид конвектора.
• Уложите теплоизоляционный материал, наиболее популярен пенополистирол.
• Залейте пол согласно проекту отделки.

Установка внутрипольного конвектора займет не больше времени, чем заливка теплого пола. Для монтажа не потребуются специальные знания или узко направленный инструмент. А изучение статьи поможет справиться с работой своими руками, без вызова бригады мастеров.

01.02.2018

Подписаться на рассылку

Установка и монтаж внутрипольных конвекторов своими руками

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Назначение внутрипольных конвекторов

Монтаж внутрипольных конвекторов оправдан в том случае, если в помещении имеются элементы, образующие тепловые потери. К ним относятся:

• Стеклянные двери «в пол»;
• Входные зоны на лоджию с окнами и тонкими дверями;
• Выходы на террасы;
• Панорамные окна (витражи).

Декоративная решетка — это единственное что выдает внутрипольный конвекционный обогреватель.

При достаточно маленьком соотношении между площадью окон и площадью полов возникают весомые тепловые потери. К тому же от гигантского остекления веет неприятным холодом. Проблема частично решается путем монтажа тройных стеклопакетов, но они отличаются высокой стоимостью. Поэтому смело покупаем внутрипольные конвекторы и приступаем к их монтажу своими руками.

Данные отопительные приборы обладают компактностью, но требуют для своего монтажа подходящих по глубине ниш. Сюда устанавливаются металлические короба (корпуса) конвекторов, после чего закрепляются с помощью специальных креплений. Сверху все это закрывается декоративной решеткой – это лишь краткая инструкция, чтобы вы имели общее представление о будущем монтаже своими руками.

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения.

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

• Более высокая скорость прогрева;
• Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
• Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Процесс монтажа

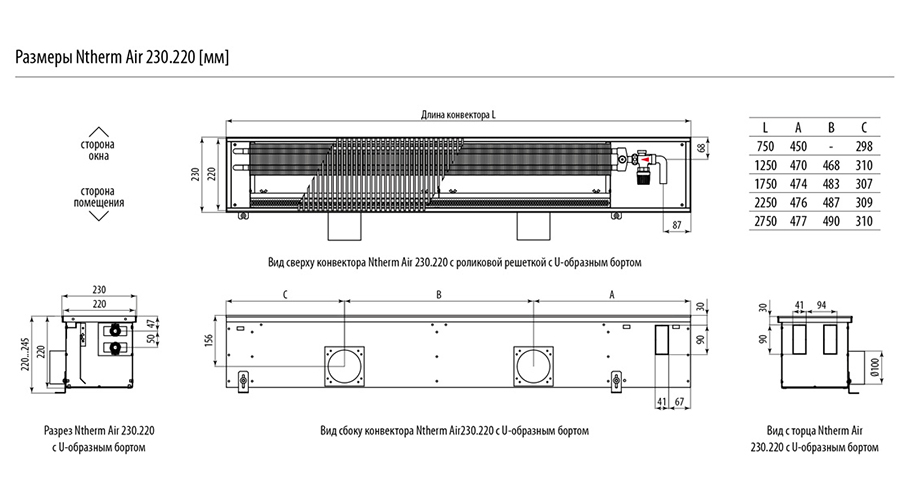

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба. Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Уход за установленными внутрипольными конвекторами очень прост – достаточно снять декоративную решетку и удалить накопившуюся внутри пыль. Запрещается использовать для этого агрессивные моющие средства.

HTK.indd

% PDF-1.6 % 1 0 obj > endobj 2 0 obj > поток 2016-04-26T11: 18: 13 + 03: 002016-04-26T11: 18: 13 + 03: 002016-04-26T11: 18: 13 + 03: 00 Приложение Adobe InDesign CS5 (7. 0) / pdf

HTK.indd

uuid: 1ba1edd1-b2a9-3145-9579-4e9c7e6583b7uuid: 7d105434-03a9-ad4a-9c4c-2d0455ea10f6 Adobe PDF Library 9.9 конечный поток endobj 3 0 obj > endobj 5 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0. 0 0,0 595,276 841,89] / Тип / Страница >> endobj 6 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 7 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 8 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 9 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> endobj 29 0 объект > поток H [s7SqȺ_C6H) 6N (c_BH => LFV ߒ zt: r, Qqki \ {nϺu; x ~, n6ȵR

ЗНАК _ M ~ & YNN ڲ OJzf. nr5b * LN’sFqFi? / LNOq

Настенный конвектор LST CALIENTE — Конвектор Verano

Беспроводная система

Беспроводная система управления позволяет регулировать максимум:

• 8 различных зон при использовании контроллеров WiFi VER-8S
• 16 различных зон при использовании WiFi-контроллера VER-16S.

В каждой зоне можно разместить до 6 беспроводных приводов VERSST, которые управляют работой настенных, напольных обогревателей или обогревателей Comodo. Каждой из зон нагрева можно назначить свой индивидуальный режим работы (постоянная температура, ограничение по времени или 6 различных графиков работы). Драйверы могут обновлять программное обеспечение через порт USB. Драйвер устанавливается в монтажную коробку ø = 60мм.

Дополнительные устройства, доступные в составе беспроводной системы:

• Датчик температуры VET-CT
• VER-RP Регулятор температуры воздуха в помещении
• VER-RP230 Регулятор температуры воздуха в помещении (питание 230 В)
• Датчик открытия окна VER-COO (макс.6 шт в зоне)
• VER-CTZ Датчик температуры наружного воздуха
• VER-MW230 Исполнительный модуль
• VER-WS230 усилитель сигнала

WiFi-контроллер VER-8S, VER-16S WiFi и комнатный контроллер VER-RP230 питаются напрямую от сети 230 В переменного тока. Остальные устройства беспроводной системы питаются от батарей. Контроллер VER-8S WiFi оснащен беспроводным датчиком температуры. С уровня веб-приложения (verano.emodul.eu) или приложения для смартфонов (загружаемого из магазина Google Play) можно удаленно управлять драйверами, в том числе:

• предварительный просмотр текущих параметров контроллера,
• параметров редактирования, доступных с уровня контроллера,
• доступ к истории температуры,
• доступ к истории тревог,
• возможность поддержки множества интернет-модулей из одной учетной записи пользователя,
• активация уведомлений по электронной почте о тревогах контроллера.

Схема

Примерный вид приложения для дистанционного управления нагревателями

Компоненты беспроводной системы

• Контроллер VER-8S WiFi

• Контроллер VER-16S WiFi

• Беспроводной электропривод VERSST

• Дополнительные устройства беспроводной системы

ПРИМЕЧАНИЕ. Контроллеры и другие устройства с батарейным питанием следует проверять на предмет состояния батарей.Срок службы батареи до 2-х лет работы.

ПРИМЕЧАНИЕ. Электрические соединения могут выполняться только лицами, имеющими соответствующую квалификацию SEP и соблюдающими соответствующие электрические стандарты. Напряжение питания можно включать только после проверки правильности всего подключения по схеме.

Перемещение стен с использованием размеров

Информация в этой статье относится к:

ВОПРОС

Как я могу точно перемещать стены, используя размеры?

ОТВЕТ

Временные размеры будут отображаться по длине стены по мере ее рисования, что поможет вам нарисовать стены до желаемой длины.Хотя размеры отображаются при рисовании, вам не нужно точно позиционировать стены, когда вы их впервые рисуете, их можно легко переместить на место в любое время.

Чтобы нарисовать конструкцию

1. Сначала запустите главный архитектор и выберите Файл> Новый план , чтобы начать новый план.
2. Выберите Build> Wall> Straight Exterior Wall , затем по часовой стрелке щелкните и растяните стены, чтобы создать структуру. В этом примере мы будем использовать простую квадратную структуру с выступом.

3. После того, как вы создали свою структуру, используйте инструмент Select Objects , чтобы выбрать левую стену, отображая временные размеры между этой стеной и правой, как показано на изображении ниже.

4. Когда вы выбираете стену, один временный размер будет отображаться по длине стены и один перпендикулярно ей, пока не встретится с ближайшей параллельной стеной.

   В случае нашего выдавливания размер будет определяться тем местом, где мы щелкнули по выбранной стене.


   Примечание. Временные размеры не будут отображаться, если размер вручную, внутренний размер или автоматический внешний размер уже измеряет расстояние.

Для точного перемещения стен с использованием временных размеров

1. Используйте инструмент Select Objects и щелкните по левой стене. Вы увидите отображение двух временных размеров.
2. Наведите курсор на одно из отображаемых размеров, и вы заметите, что курсор превращается в курсор в виде указывающей руки.

3. Как только вы увидите изменение курсора, нажмите один раз левой кнопкой мыши на этом размере, чтобы отредактировать его.

   Фактическое расстояние отображается в текстовом поле.

4. Введите новое значение и коснитесь клавиши ввода на клавиатуре, чтобы закрыть текстовое поле и применить изменения, чтобы стена сместилась на указанное расстояние.

   Числа, введенные с апострофом, обозначают футы, а числа, введенные в кавычки, обозначают дюймы. Если ни апострофы, ни кавычки не включены, введенное значение по умолчанию — дюймы.



5. При необходимости повторите этот процесс для остальных стен, продолжая по часовой стрелке.

   При изменении размера дома с использованием размеров важно обойти дом в одном направлении. Перемещайте одну стену за раз по очереди, чтобы не изменять одни и те же размеры более одного раза.

Для точного перемещения стен с помощью функции Auto Exterior Dimensions

1. После создания конструкции выберите CAD> Размеры> Автоматические внешние размеры , чтобы создать размеры вокруг внешнего вида плана на виде плана этажа.
   • Авто Внешние размеры не отображаются должным образом, если во внешних стенах есть щели. Например, иногда наклонные стены могут неправильно соединяться. Если автоматические размеры не создаются, попробуйте Построить> Стена> Исправить соединения стен .
   • Вы можете установить флажок Игнорировать внутренние стены в диалоговом окне «Автоматические внешние размеры по умолчанию», чтобы предотвратить обнаружение внутренних стен, пересекающих внешние стены, с помощью инструмента «Автоматические внешние размеры».
2. Вы можете использовать ту же процедуру, выбрав стену, щелкнув управляющий размер и введя точное значение, которое должно быть для этого размера.

   No related posts.
