Устройство смесителя для ванной с душем — внутренняя часть смесителя
24 Марта 2022
Просмотров: 2443551149
Время чтения: 18 минут
Содержание
Виды смесителей для ванной
Что входит в конструкцию смесителя
Устройство однорычажного смесителя для ванной
Ремонт смесителей в ванной для новичков
Как конструкция изделия влияет на правильный выбор устройства
Как поменять прокладку в кране модели шарового смесителя
Конструкция смесителей и отличия от кранов
Бесконтактные краны и смесители
Особенности устройства смесителей с термостатом
Установка смесителя в ванной
Конструкционные особенности смесителя для кухни
Как починить смеситель самостоятельно
Коротко о главном
Выбор качественного смесителя с последующим корректным монтажном во многом определяет комфорт при эксплуатации санузла в квартире или частном жилом доме.
Все составные части смесителя должны удовлетворять ряду технологических требований: надёжности долговечности, универсальности, ремонтопригодности, взаимозаменяемости деталей. Для выбора нужного сантехнического оборудования потребителю следует изучить его строение и принцип работы.
Сантехприборы для ванной комнаты
Виды смесителей для ванной
Чтобы понять устройство смесителя для ванной с душем, необходимо сначала ознакомиться с основными типами сантехприборов рассматриваемой категории. Всё оборудование для ванной комнаты подразделяют на следующие виды:
- Однорычажные. Самый простой тип сантехнического оборудования. Запорный вентиль представляет собой шаровый кран, который приводится в действие путём откидывания небольшого рычага в центральной части. Регулировка температуры осуществляется посредством поворота этого же рычага вправо или влево.
Однорычажное оборудование
- Двухвентильные.
Проверенная годами технология позволяет попеременно открывать и регулировать горячую или холодную воду с разными напорами. Кран открывается с помощью двух независимых клапанных заслонок.
Проверенная годами технология позволяет попеременно открывать и регулировать горячую или холодную воду с разными напорами. Кран открывается с помощью двух независимых клапанных заслонок.Двухвентильное оборудование
- С встроенным термостатом. Усовершенствованная технология, которая позволяет ограничивать напор и подачу горячей воды. Способствует безопасности маленьких детей или недееспособных лиц при эксплуатации сантехприбора. Могут быть как однорычажными, так и двухвентильными, ограничение потока осуществляется в автоматическом режиме либо за счёт стопорной кнопки на корпусе рычага.
Оборудование со встроенным термостатом
- Бесконтактные. Предназначены для установки в общественных помещениях с повышенными санитарно-гигиенические требованиями. Кран открывается посредством электропривода при поднесении рук к сенсорному датчику оборудования.
Бесконтактное оборудование
- Смесители со встроенной душевой лейкой. Помимо двух вентилей либо рычага, оборудование также оснащают дополнительным патрубком, к которому фиксируется душевой шланг. Переключение напора с точки излива на лейку душа производится путём поворота механического тумблера либо нажатия кнопки, которая приводит в движение клапанную заслонку.
Переключение напора с точки излива на лейку душа производится путём поворота механического тумблера либо нажатия кнопки, которая приводит в движение клапанную заслонку.
В зависимости от типа, каждый сантехприбор отличается габаритами, формой, способом монтажа, а также особенностями эксплуатации.
Смеситель с душевой лейкой
Что входит в конструкцию смесителя
Чтобы понять, из чего состоит смеситель для ванной с душем, необходимо рассмотреть его схему или чертежи в разрезе. Каждый сантехнический агрегат, подключаемый к водопроводным трубам, оснащен следующими деталями и механизмами:
- Блокирующая шайба, которая фиксирует головку крана-буксы, предназначенную для установки рычага или вентиля.
- Уплотнительные полимерные кольца, необходимые для обеспечения герметичности шарового крана при закрывании. Упругий материал сжимается, исключая протекание.
- Муфта с направляющими, расположенная внутри смесителя, – представляет собой латунный шток, который приводится в движение при открывании или закрывании вентиля. Обеспечивает доступ воды в трубку излива, регулирует потоки ХВС и ГВС.
- Неподвижная букса – основной элемент смесителя – представляет собой корпус из нержавеющего металла, внутри которого располагается клапанный механизм, а также головка крана для фиксации вентиля.
- Клапанная заслонка – устанавливается на подвижный шток муфты, снабжается полимерной прокладкой в нижней части, при блокировке потока надёжно перекрывает отверстие трубки излива.
Кран-букса
- Седло – круглое отверстие у основания излива, сквозь которое поток воды, достигший необходимой температуры и напора, поступает к потребителю.
- Патрубок для крепления душевого шланга. Оснащается резьбовым соединением, как правило, диаметром ½’.
- Тумблер для переключения потоков с лепестковой заслонкой – перенаправляет приготовленную воду в душевую лейку или в трубку излива.
Несмотря на разный дизайн сантехнических приборов, материал изготовления, устройство смесителя внутри корпуса практически всегда идентично, что позволяет быстро заменить износившуюся деталь, а расходные материалы пробрести в ближайшем хозяйственном магазине.
В то же время, в зависимости от типа привода, каждое оборудование для ванной имеет определённый набор деталей и механизмов, которые устанавливают только для приборов конкретного типа.
Тумблер для переключения потока с душа на трубку излива
Устройство однорычажного смесителя для ванной
Устройство крана для воды с самым простым типом управления, в дополнение к описанным выше базовыми деталям, оснащается следующими элементами:
- Поворотный рычаг, приводящий в движение клапанный механизм при его подъёме, оснащается указателями температуры. При повороте изделия вправо или влево до упора открывается только один из подобных трубопроводов.
- Шаровый блок – внутренняя полость смесителя, которая выполнена в виде сферы. Внутри данного элемента имеются три отверстия. Через два отверстия в смесительную шаровую камеру поступает холодная или горячая вода, а через третье – уже подготовленная жидкость попадает в трубку излива и доставляется к потребителю.
- Керамический картридж – устанавливается на приборах повышенной ценовой категории. Оснащается тремя водопропускными отверстиями и смесительной камерой в верхней части.
Керамический картридж
При выборе однорычажного крана следует рассмотреть приобретение именно керамической буксы, так как органический материал предотвращает образование накипи и известкового налёта, что многократно повышает долговечность прибора.
Ремонт смесителей в ванной для новичков
Составляющие смесителя могут выйти их строя при эксплуатации в любой момент.
Далеко не в каждом случае требуется обращение к профессионалам, так как большинство проблем можно локализовать и исправить своими руками с помощью стандартного набора инструментов. Алгоритм ремонтных работ во многом зависит от характера поломки:
- Если у основания излива образовывается протечка, что свидетельствует об износе полимерной упругой прокладки в месте крепления, для проведения ремонтно-восстановительных работ требуется открутить накидную гайку на гусаке, после чего снять трубку излива и извлечь прокладку. Новый расходный элемент приобретают в сантехническом магазине. После замены изделий течь прекращается.
Откручивание накидной гайки
- В случае, когда в месте соединения прибора с вентилем образуется вода, вентиль либо рычаг демонтируют путём ослабления фиксирующего винта отвёрткой или шестигранником. На втором этапе выкручивают буксу, которую обследуют на предмет наличия изношенной прокладки. Изделие заменяют на новое, после чего кран собирают в рабочее положение.
- Поломка рычажного крана. Такие проблемы часто возникают при засорении смесительной камеры или картриджа. Рычаг снимают для обеспечения доступа к внутреннему пространству крана. Картридж извлекают из своего посадочного места, погружают в раствор с химическими реактивами.
- Неисправность переключателя потоков с трубки излива на душевую лейку. Если при переключении тумблера образуется течь, это свидетельствует о засорении прохода в месте расположения клапана. Резиновая прокладка на заслонке перемещается с трудом, постоянно задевая за острые края загрязнения это вызывает резкий износ материала.
Замена прокладки
Клавишу или рычаг для переключения потока снимают, после чего выкручивают шток клапана, на котором заменяют прокладку.
- Проблемы с бесконтактным сантехприбором. При обнаружении такой поломки в домашних условиях можно лишь произвести замену питающих элементов. Однако именно разряженные батареи часто являются причиной выхода из строя оборудования. Смеситель полностью демонтируют из посадочного седла, после чего с его тыльной стороны снимают сенсорный блок. Батарею фиксируют на пружинах, легко извлекают и заменяют на новую.
Смеситель полностью демонтируют из посадочного седла, после чего с его тыльной стороны снимают сенсорный блок. Батарею фиксируют на пружинах, легко извлекают и заменяют на новую.В некоторых случаях при образовании трещин на поверхности смесительной камеры либо при срыве резьбового соединения на штуцерах, предназначенных для фиксации прибора к подающим трубопроводам, простым ремонтом обойтись не удастся. Принцип работы смесителя в таких случаях нарушается, что требует полной замены оборудования.
Замена батареек на сенсорном приборе
Как конструкция изделия влияет на правильный выбор устройства
Устройство смесителя для ванной в большинстве случаев влияет на выбор изделия при его покупке в торговой точке. Чтобы не допустить ошибку и достичь желаемого результата, важно учесть ряд нюансов:
- Если кран приобретают в классический интерьер ванной комнаты, следует рассмотреть двухвентильный агрегат.
- В случае, когда требуется предельно простая и надёжная конструкция, лучшим решением будет приобретение однорычажного прибора.
- Если в доме проживают маленькие дети, следует позаботиться о безопасности и купить вентильный сантехприбор с встроенным термостатом и ограничителем подачи горячей воды.
- При установке крана в общественном санузле либо при оснащении жилого помещения высокотехнологичными системами «устный дом», рекомендуется приобретение сенсорного оборудования.
Вне зависимости от типа прибора, перед покупкой следует изучить рынок. Оптимальная конструкция смесителя вовсе не гарантирует его безупречную эксплуатацию.
Латунный смеситель для ванной
Эксперты рекомендуют рассматривать приборы только от проверенных производителей, чья продукция имеет множество положительных отзывов, и выбирать латунные краны, так как они меньше других подвержены коррозии.
Как поменять прокладку в кране модели шарового смесителя
Устройство смесителя для кухни или для ванной комнаты отличается наличием шаровой камеры либо керамического картриджа.
Сантехнические приборы старого образца, как правило, выполнены со смесительным резервуаром сферической формы. При образовании течи требуется замена прокладки, для чего домашнему мастеру следует выполнить следующие шаги:
- С рычага или вентиля демонтировать пластиковую декоративную заглушку, которая, как правило, указывает на холодную или горячую воду. Данное действие выполняют при помощи отстрой шлицевой отвёртки.
- Под заглушкой имеется винт, который крепит поворотный вентиль к буксе. Фиксирующий элемент выкручивают с помощью крестовой, шлицевой отвёртки либо с использованием Г-образного внутреннего шестигранника.
Демонтаж вентиля
- Далее необходимо подобрать классический водопроводный ключ нужного размера, а если его не оказалось под рукой, мастера советуют применить разводной инструмент. С помощью ключа аккуратно выкручивают буксу таким образом, чтобы не сорвать резьбу и не повредить латунную поверхность элемента.
- Кран-буксу извлекают из внутренней полости смесителя таким образом, чтобы в поле зрения попала полимерная прокладка.
- Изделие извлекают и заменяют на новое с аналогичными габаритами.
- Конструкцию собирают по тому же алгоритму, после чего прибор эксплуатируют в рабочем режиме.
Строение смесителя для ванной с встроенным керамическим картриджем ничем не отличается от классического шарового крана, так как каждый канал для холодного, горячего или смешанного потока оснащается такой же клапанной заслонкой с прокладкой, подлежащей замене при наступлении физического износа.
Простой шаровый кран на магистрали ХВС
Конструкция смесителей и отличия от кранов
Многие потребители не видят различий между смесителями и водопроводными кранами, что нередко вызывает недоразумения при покупке товара в торговой точке. Схема смесителя отличается от классического крана по следующим признакам:
- Стандартный шаровой кран предназначен для блокировки либо пропускания определённого потока воды по трубопроводу.
- В кране отсутствует смесительная камера, из-за чего он может интегрироваться лишь в единый трубопровод горячей или холодной воды.
- Устройство крана смесителя подразумевает наличие внутренней камеры, предназначенной для накопления двух турбулентных потоков и смешивания их молекул между собой.
- По мере открывания двух вентилей или рычага смесительного прибора по каждому из двух трубопроводов в камеру смешения поступает определённое количество горячей и холодной воды.
- По мере смешивания двух жидких сред температура в трубке излива или душевой лейке достигает комфортного значения.
Таким образом, кран ставят исключительно как вспомогательный инструмент либо при отсутствии в водопроводной системе жидких сред с разной температурой.
Шаровая камера смесителя
Бесконтактные краны и смесители
Чтобы понять, как устроен смеситель для ванной сенсорного типа, необходимо разобраться в принципе его работы.
Гидравлические и механическая части сантехприбора мало чем отличаются от классического оборудования. Различия заключатся в некоторых нюансах:
- На поверхности смесителя отсутствуют механические вентили или рычаг для подъёма штока крана-буксы.
- Клапанная заслонка приводится в движение встроенным электромотором, работающим от батареек.
- Сигнал на миниатюрный электродвигатель поступает с реле, которое соединяется посредством провода с фотоэлементом.
- Для нормальной эксплуатации прибора потребитель подносит руки к месту расположения бесконтактного сенсора, фотоэлемент срабатывает, реле передаёт сигнал, в результате чего моторчик поднимает шток крана-буксы. Поток воды приводится в движение через излив.
- По завершении процедуры достаточно убрать руки из поля действия фотоэлемента, и клапан автоматически закроется.
Главное преимущество бесконтактного смесителя – обеспечение санитарно-гигиенических требований, что особенно актуально в общественных туалетах с большим потоком людей.
Фотоэлемент сенсорного сантехприбора
В то же время данные приборы обладают рядом минусов:
- Как правило, напор воды не подлежит регулировке без разбора оборудования.
- Строение крана смесителя рассматриваемого типа, как правило, либо не подразумевает возможность регулировки температуры, либо эта процедура выполняется поворотом дополнительного рычага на корпусе, из-за чего бесконтактная эксплуатация теряет смысл.
- Требуется постоянная замена элементов питания.
- В случае приобретения некачественного дешёвого сантехприбора велика вероятность разгерметизации внутренней камеры, где располагается регулирующее реле, что приведёт к его заливу и выходу из строя.
- Оборудование высокого качества от известных производителей стоит значительно дороже классических вентильных или рычажных агрегатов.
Таким образом, установка такого сантехприбора в домашних условиях нецелесообразна по экономическим и техническим причинам.

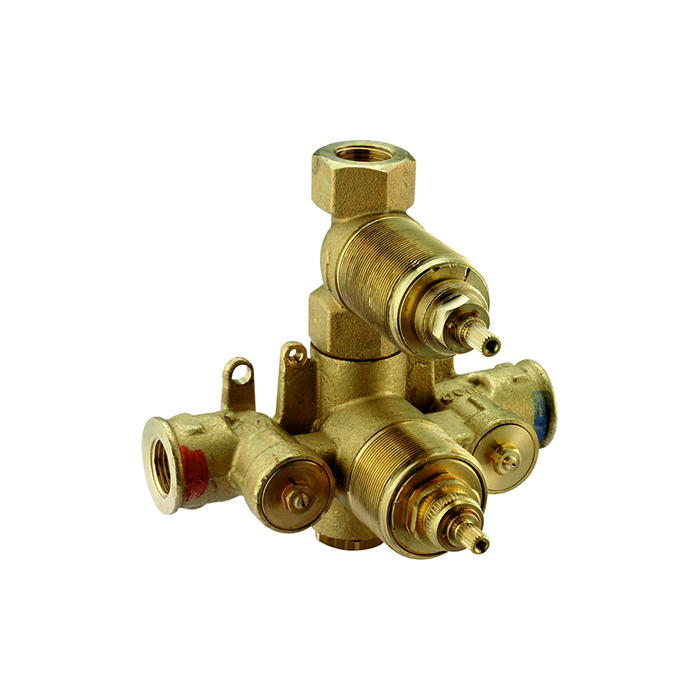

Патрон смесителя с термостатом
Особенности устройства смесителей с термостатом
Устройство крана смесителя для кухни или ванной комнаты, оснащённого встроенным термостатом, отличается обеспечением повышенной безопасности во время эксплуатации. Прибор работает по следующему принципу:
- В смесительной камере сантехнического агрегата находится дополнительный картридж, который называется патроном.
- Конструктивный элемент стабилизирует перепады давления, поддерживая в резервуаре постоянную температуру вне зависимости от напора в подающем трубопроводе.
- Внутри патрона находится вяжущая среда, изготовленная из воска с органическими и полимерными примесями. При чрезмерном нагревании материал начинает плавиться, что приводит в движение клапан, который начинает ограничивать поступление перегретой воды.
- Современные приборы оснащают термопарами – двумя пластинами или стержнями, выполненными из разных металлов. При нагревании через них проходит слабый электрический разряд, который передаёт сигнал с реле на электропривод, перекрывающий клапан.
- В отличие от сенсорного оборудования, такие смесители отличаются полной энергонезависимостью и не требуют замены элементов питания.
Термопара на термостате сантехприбора
Таким образом, при внезапном падении напора, что актуально в случае последовательного соединения сантехприборов на едином подающем трубопроводе, температура воды не повышается и не падает. Механическая схема смесителя для ванной рассматриваемого типа никак не отличается от стандартного шарового прибора. Данное оборудование относится к товарам повышенной ценовой категории и нередко предлагается в составе премиальной линейки таких известных на весь мир брендов, как Grohe.
Установка смесителя в ванной
При монтаже сантехнического прибора в ванной комнате необходимо выполнить ряд подготовительных шагов и следовать следующей технологической карте:
- Прежде всего на стене выводят два подающих трубопровода от главных магистралей – ХВС и ГВС.
- Концы труб крепят к водорозеткам – фитингам, которые заглубляют в стену точно в месте фиксации смесителя.
- Стандартное расстояние между водорозетками составляет 150 мм. Если резьбовые штуцеры сантехприбора не соответствуют этому размеру в пределах 15 мм, применяют латунные эксцентрики, которые накручивают на фитинги.
Водорозетки в стене санузла
- Высота водорозеток над поверхностью чистого пола должна быть 800 мм, а свободное пространство над кромкой ванны – 250 мм. В случае монтажа смесителя в стоячей душевой кабине параметр составляет 1200 мм.
- Глубина посадки фитингов под плитку должна быть такой, чтобы точки подключения выглядывали за чистовую плоскость на величину до 15–20 мм.
- На каждом штуцере сантехнического оборудования имеется накидная гайка и декоративный экран, которые надеваются на резьбовые соединения до фиксации.
- Крепления каждого резьбового сопряжения должны производить с помощью льна, герметика или ФУМ-ленты.
- После фиксации сантехприбора к водорозеткам монтируют трубку излива, вентили либо рукоятку переключателя и душевой шланг.
- Каждое соединение внутри самого агрегата должно оснащаться полимерной прокладкой. Лучшим решением будет применение силиконовых изделий.
После монтажа смесителя в ванной перед заделкой водорозеток необходимо произвести опрессовку системы повышенным давлением (в пределах 6 атм.). Если разгерметизации не произошло, сантехнику можно эксплуатировать в рабочем режиме.
Подключение сантехники к водорозеткам
Конструкционные особенности смесителя для кухни
Смеситель на кухне, в отличие от сантехнического оборудования для ванной комнаты, оснащают следующими основными и вспомогательными деталями:
- Фиксация крана производится не к трубопроводам, а на отдельный резьбовой штуцер, который устанавливают в специальное отверстие на поверхности кромки раковины, после чего затягивают гайкой.
- Подключение подающих магистралей ХВС и ГВС производят посредством сопряжения соответствующих трубок смесителя с гибкой подводкой в металлической броне с накидными гайками.
- При выборе сантехнического оборудования для кухни учитывают высоту гусака – трубки излива, так как струя должна попадать в центр раковины, а под краном можно было поставить высокую кастрюлю.
- Некоторые типы смесителей для кухонных раковин оснащают аэраторами – особой насадкой, устанавливаемой на край трубки излива, содержащей набор сеток, которые разбивают сплошную струю. При смешивании потока воды с кислородом жидкая среда увеличивается в объёме, а расход при этом снижается.
Сантехприбор с аэратором на кухне
- По типу управления краны-буксы бывают одновентильные, двухвентильные либо однорычажные.
Сантехника для кухни должна обладать повышенной стойкостью против воздействия химических реактивов, содержащихся в моющих средствах. Лучшим решением будет приобретение латунного изделия либо крана из нержавейки.
Как починить смеситель самостоятельно
Чтобы починить смеситель самостоятельно, домашнему мастеру потребуется простой набор инструментов и расходных материалов:
- Разводной ключ с возможностью изменения габарита обхвата.
- Крестовая или шлицевая отвёртка.
- Внутренний шестигранник Г-образного типа.
- Плоскогубцы в случае блокировки металлического прибора под слоем накипи или ржавчины.
- Ветошь для очистки агрегата.
- Ёмкость для промывки внутренней камеры в щелочной среде.
- Набор силиконовых или других полимерных прокладок.
- Лён, ФУМ-лента, жидкий герметик.
ФУМ-лента и лён для герметизации
Сам процесс ремонтно-восстановительных работ также выполняют согласно несложному алгоритму:
- Идентификация проблемы путём включения прибора на полную мощность и определение места протечки.
- При необходимости замены оборудования – приобретение нового устройства с установкой его на место старого прибора.
- В случае необходимости проведения ремонта – демонтаж накидных гаек в месте протечки, вентилей или запорных рычагов.
- Замена полимерных прокладок с установкой новых изделий идентичных габаритов.
- Повторная сборка оборудования путём фиксации накидных гаек, клипсовых, замковых соединений.
- Тестирование смесителя в рабочем режиме, при необходимости восстановление элементов чистовой отделки.
Если тестирование или опрессовка прошли успешно, смесителем можно пользоваться, но при обнаружении протечек следует повторить процедуру либо произвести ремонт в нужном месте.
Ремонта смесителя в ванной своими руками
Коротко о главном
Каждый смеситель для ванной комнаты состоит из основных или вспомогательных деталей, отвечающих за работу прибора.
Главным рабочим органом каждого сантехнического агрегата является кран-букса, который открывает или блокирует поток поступающей жидкости. Шток, расположенный в буксе, приводится в движение механическим способом либо электродвигателем. Смесители бывают однорычажные или двухвентильные, внутренняя камера выполняется в виде сферического резервуара либо керамического картриджа, препятствующего образованию накипи.
А вам когда-нибудь доводилось устанавливать или ремонтировать смеситель на кухне или в ванной комнате? Столкнулись ли в процессе с трудностями? Какие важные пункты стоит соблюдать в процессе?
Автор
Давыдов Андрей Специальность: Консультант
Все статьи
Поделиться
Поделиться
наиболее частые поломки и способы их устранения
В современных ванных комнатах обязательно есть смесители — с их помощью можно контролировать температуру и напор подаваемой воды.
Сантехническое устройство выполняет и дополнительную функцию — перенаправляет поток воды по шлангу к душевой лейке.
Зачастую такое оборудование работает достаточно долго, особенно, если товар сошел не с китайского конвейера. Но, случаются поломки, которые препятствуют нормальному использованию водопровода. Их возможно устранить самостоятельно, если разбираться в конструктивных особенностях многофункционального крана.
Однако устройство и ремонт смесителя для ванной понятны не каждому домашнему мастеру. Предлагаем разобраться в этих вопросах по порядку. В статье мы описали конструкции разных типов смесителей, обозначили наиболее вероятные поломки, а также привели понятные инструкции по их устранению.
Содержание статьи:
- Смесители и их устройство
- Виды неисправностей оборудования
- Вариант №1 — наблюдается течь под изливом
- Вариант №2 — течет вентильный смеситель
- Варианг №3 — потек рычажный кран
- Вариант №4 — неисправен переключатель кран-душ
- Вариант №5 — не включается сенсорный смеситель
- Какие поломки требуют замены оборудования?
- Выводы и полезное видео по теме
Смесители и их устройство
Вентильные смесители пользовались популярностью предыдущие несколько десятилетий.
Они отличаются надежностью и долговечностью. В продаже можно встретить продукцию, изготовленную из разных материалов: от дешевых сплавов на основе алюминия, до латуни и меди.
Эти смесители можно встретить в домах многих жителей. Такие устройства понятны в управлении, обладают высокими эстетическими качествами. В их конструкции нет таких сложных элементов, как картриджи. Также нет и батареек
В конструкции этого смесителя главную роль играет кран букса. К ней фиксируется вентиль, с помощью которого и осуществляется напор подаваемой воды. Для холодной и горячей воды есть по одной кран буксе с вентилями. Поэтому такие смесители называются двухвентильными.
Другие основные элементы смесителей этого типа:
- корпус;
- рукоятки;
- резиновые прокладки;
- излив;
- золотник;
- фиксирующая гайка и др.
Устанавливаться излив может на стену, с помощью стальных уголков, или с помощью эксцентриков к трубам, подводящим воду.
Рычажные смесители (монокомандные) более просты в использовании.
Для регулировки силы напора воды и её температуры есть всего один элемент – рычаг.
Рычажные смесители более компактны, в сравнении с вентильными аналогами. Здесь мало резиновых прокладок, которые нужно регулярно менять. Но, за состоянием картриджа нужно следить
Поднятие рычага вверх увеличивает напор, а смена положения этого элемента влево или вправо меняет температуру, смешивая горячую и холодную воду в нужных пропорциях.
Состоит рычажный смеситель из следующих элементов:
- корпус;
- упряжь с металлической призмой;
- медные трубки для подвода воды;
- рассекатель;
- сливной клапан;
- картридж;
- излив;
- фиксирующая гайка.
Стоит отметить, что картридж может быть двух типов: шаровым и керамическим.
Термостатические смесители позволяют сэкономить время пользователей, отводимое на регулирование температуры и силы потока воды. Встроенный термостат с возможностью регулировки выходной температуры позволяют быстро выбрать нужный режим.
Он будет поддерживаться без изменений на протяжении всего времени пользования смесителем.
С каждым годом такие устройства становятся всё доступнее. С их помощью можно не только повысить уровень комфорта в своем жилье, но и сократить расход горячей воды
Для точного выставления нужной температуры воды предусмотрена точная шкала.
Основные элементы :
- термостат;
- патрон;
- корпус;
- излив;
- регулировочный винт.
Обжечься водой из такого смесителя невозможно ввиду наличия в устройстве защитного механизма.
Сенсорные смесители срабатывают от движений. Датчик срабатывает при фиксации перемещений возле излива или душевой лейки.
Такие смесители могут комплектоваться дополнительными устройствами. Например, термостатом, таймером включения, информационной панелью. Сенсорное оборудование станет отличным дополнением современных ванных комнат
Вода может подаваться порционно или до момента прекращения фиксации движений.
Основные элементы сенсорного смесителя:
- источник питания электронной части — батарейка или блок питания;
- датчики;
- корпус смесителя, излив, душевая лейка с шлангом;
- регулятор температуры;
- крышка отсека для батареи (если она предусмотрена в конструкции).
Примечательно, что в последние несколько лет всё чаще стали продаваться сенсорные смесители с инфракрасными датчиками.
Такие устройства срабатывают при фиксации источника тепла. Настройка оборудования осуществляется на производстве.
Подробный обзор смесителей для ванны с душем, советы по выбору и рейтинг лучших производителей представлены в .
Виды неисправностей оборудования
Каждый тип оборудования для смешивания воды имеет своеобразное устройство и конструкцию. Но, даже при неисправности одного из элементов смесителя может наблюдаться течь воды. Лучше исправить такую неисправность как можно скорее, чтобы избежать более серьезных проблем.
Причинами поломки могут служить:
- производственный брак;
- низкое качество комплектующих;
- механические повреждения;
- неправильный монтаж;
- неудовлетворительное качество воды;
- излишнее или квартиры, а также его недостаток.
Соответственно, не всегда устранение поломки смесителя может дать гарантию на дальнейшее долговечное использование. Устанавливать точную причину поломки лучше всего со специалистом.
В этой же статье рассмотрим типовые неисправности смесителей для ванной с душем. Любую из них можно устранить самостоятельно без помощи специалистов.
К сожалению, не в каждом случае можно обойтись своими силами при ремонте сантехники в ванной. Бывают сложные поломки и неоднозначные ситуации. В этих случаях течь может не прекращаться даже после самостоятельного ремонта
Вариант №1 — наблюдается течь под изливом
В начальной стадии неисправности вода может сочиться редкими каплями. Если же пренебрегать проблемой, то вода вскоре начнет течь тонкими струйками. Таким образом, за сутки в канализацию может уйти несколько десятков литров воды. Чтобы избежать этого, нужно заменить прокладку.
Гусак (излив) крепится к корпусу прижимной гайкой. После того, как она откручена гусак нужно снять и извлечь изношенную прокладку.
Желательно купить этот элемент из такого-же материала, чтобы быть уверенным в долговечности прокладки.
Резьбовую часть желательно защитить от возможных протечек. Это делается с помощью льна или ФУМ-ленты. С лентой обращаться проще, поэтому можно обойтись ей. Достаточно будет промотать 10-15 витков ленты на резьбу под гайку. После этого гайка с гусаком устанавливаются на своё место. Течь должна прекратиться.
Наличие комплекта гаечных ключей или хорошего разводного ключа, это обязательное условие при устранении такой неисправности. С помощью этого инструмента придется откручивать фиксирующие гайки
Вариант №2 — течет вентильный смеситель
Если с излива капает или течет вода, то виной всему изношенные резиновые прокладки в кран-буксе. Реже причиной неисправности является сама кран букса. Чтобы устранить проблему, нужно понять в какой из кран-букс стерлась прокладка. Это можно определить по температуре капающей воды.
Добраться к прокладкам можно следующим образом:
- открутить винт, фиксирующий ручку;
- снять ручку;
- выкрутить гаечным ключом кран-буксу (шток).
На последнем элементе можно увидеть изношенную прокладку из резины. Желательно иметь в запасе несколько таких прокладок, так как изнашиваются они часто. Заменив поврежденный элемент на новый установку деталей следует проводить в обратном порядке.
Если вентильный кран с шаровым механизмом, то необходимо промыть сам запорный механизм. Всего одна песчинка может быть причиной того, что при закрытом вентиле вода всё равно будет течь из крана.
Также от времени шарик может изнашиваться. Выработка даже в 0,5 мм будет ощутимой. В этом случае шаровой механизм нуждается в замене. Проблема временно устраняется изоляцией ФУМ-лентой в месте резьбового соединения.
В нижней части кран буксы находится резиновая прокладка, которая при регулярном использовании часто изнашивается. Цена уплотнителя низкая поэтому можно купить сразу комплектов резинок из 10 единиц, чего хватит на несколько лет использования крана
Варианг №3 — потек рычажный кран
Причиной может служить засоренный картридж или изношенная резьба крепления.
Картридж нужно заменить на идентичный, так как их отремонтировать нельзя.
Дополнительными признаками неисправного картриджа могут быть: затрудненная регулировка рычага смесителя, плавная или резкая смена температуры воды (самопроизвольно), отсутствие подачи холодной или горячей воды.
На рычаге есть пластиковая или резиновая заглушка. Её нужно извлечь при помощи плоской отвертки. С помощью крестовой отвертки нужно ослабить фиксирующий винт, который находится под заглушкой.
После этого рычаг можно снять, вследствие чего открывается доступ к картриджу. Он извлекается после откручивания фиксирующей гайки. Заменив картридж на новый производится сборка в обратном порядке.
На фирменных картриджах есть выступы, которые должны совпадать с соответствующими углублениями во внутренней части корпуса смесителя. Если они совпадать не будут, то вода всё равно будет просачиваться
Если резьба выработана, то её необходимо уплотнить. Это избавит потребителей воды от течи из крана.
Уплотнение проводится с помощью ФУМ-ленты.
Вариант №4 — неисправен переключатель кран-душ
Между корпусом смесителя и переключателем кран-душ находится герметичная прокладка. Она, со временем, может изнашиваться и пересыхать, если ей редко пользуются. Иногда владельцы смесителей после разборки и замены прокладки не замечают попавших на неё загрязнений (песка, мелкой бетонной пыли и т.д.).
При переключении режимов такие загрязнения повреждают резинку, что приводит к возникновению течи.
Для замены нужно снять ручку переключателя. Затем извлекается шток с клапаном. Со штока удаляется изношенная прокладка и заменяется на новую аналогичную. Предварительно её можно подержать несколько часов в растительном, а лучше машинном масле, чтобы она стала более эластичной и служила максимально долго.
Процесс замены прокладки на переключателе кран-душ схож с процессом замены прокладки на кран буксе вентильного смесителя. Следует уделить внимание обратной установке штока, чтобы резьба совпадала при его накрутке.
Если резьбовые витки повредятся, то возможна течь
Еще одной причиной неисправности переключателя кран-душ является лопнувшая пружина. Свидетельствует об этом то, что кнопка переключения не возвращается на своё место. Замена пружины на новую решает эту проблему.
Вариант №5 — не включается сенсорный смеситель
В этом случае виной является севшая батарейка. Чаще всего проблему устранить можно заменой аккумуляторного элемента. Но, из-за того, что смеситель работает в среде с повышенной влажностью, токопроводящие контакты могут окисляться.
Это приводит к ослаблению контакта между элементами, в следствие чего смеситель не будет работать.
Батарейки могут находиться в корпусе самого смесителя или же в отдельном блоке, который устанавливается под ванной. Отличается как тип аккумуляторных элементов, так и их количество
Устранить это можно и своими силами. Удалив батарейку из отсека нужно зачистить контакты острым металлическим предметом. Если время позволяет, то можно на контакты нанести специальные средства, разъедающие коррозию и окислы.
Через 20 минут после нанесения средства контактные площадки необходимо вытереть сухой ветошью и просушить их. После установки батарейки смеситель будет работать.
Какие поломки требуют замены оборудования?
К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.
К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и .
Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно
В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы.
Для этого достаточно открутить шланг от основания и заменить шайбу.
Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.
Выводы и полезное видео по теме
Как устранить течь в вентильном смесителе можно узнать из следующего видео:
Исходя из вышесказанного, можно сделать обоснованный вывод о том, что для ремонта необходимо знать устройство и принцип работы крана смесителя для ванной с душем. Зная это устранить большую часть поломок можно в течение часа, если в наличие есть сменные детали и инструменты.
Есть опыт самостоятельного ремонта смесителя для ванной? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях.
Блок обратной связи расположен ниже.
Смеситель | SKB Cases
Смеситель | SKB CasesSportsMusic & AudioIndustrial & MilitaryPhoto & VideoPartsO Us
Pro Audio > Pro Audio Cases > Mixer
Mixer (20)
Featured
Newest
Стойка ЧехлыМикрофонМикшерРекордерКомпьютерСтенд Аппаратное обеспечениеDJОсвещениеДинамикПлоский экранАксессуары
СтойкиМикрофонМикшерРекордерКомпьютерСтенд Аппаратное обеспечениеDJОсвещениеДинамикПлоский экранАксессуары
Внутренняя длина
9,50
34,50
Внутренняя ширина
9,00
30,50
Внутренняя общая глубина 9003
4
9000 4 9,00Стойки
Фильтр по цене
54,99 $
694,99 $
iSeries 0705 -3 Кейс Zoom PodTrak P4
Модель: 3i0705-3-P4
Серия: iSeries
1 цвет, 1 внутренняя часть
74,99 $
iSeries 1711-6 Кейс Zoom PodTrak P8 9
1 цвет, 1 внутренняя поверхность 003
Серия: iSeries
1 цвет, 1 внутренняя часть
439,99 $
iSeries 1813-7 Водонепроницаемый чехол TouchMix
Модель: 3i1813-7-TMIX
Серия: iSeries
1 цвет, 1 внутренняя часть
3 2040,0 $ 0004 iSeries 2222-12 QSC iSeries QSC Корпус миксера
Модель: 3i2222-12QSC
Серия: iSeries
1 Цвет, 1 Интерьер
584,99 $
Проушины для багажника Yamaha TF1
Модель: 1SKB-0300TF3 9004
89,99 $
Миксер rSeries Midas M32 Кейс с колесами
Модель: 1RMM32-DHW
Серия: rSeries
1 цвет, 1 внутренняя часть
Серия
: rСерия
1 цвет, 1 внутренняя часть
694,99 $
Верхний миксерный штатив высотой 10U, формованный методом ротационного формования
Модель: 1SKB-R100
Серия: rSeries Rack
1 цвет
4 03
Gig Safe Roto-Molded
Модель: 1SKB19-R1400
1 Цвет
419,99 $
Серия UB 0909 Сумка
Модель: 1SKB-UB0909
Серия: Серия UB
3 Цвет, 090 1 9
Сумка UB Series 1212
Модель: 1SKB -UB1212
Серия: Серия UB
1 Цвет, 1 Внутренняя часть
59,99 $
Сумка UB Series 1515
Модель: 1SKB-UB1515
Серия: Внутренняя часть
3
04 69,99 $
Серия UB 1818 Сумка
Модель: 1SKB-UB1818
Серия: UB Series
1 Цвет, 1 Интерьер
003
1 Цвет, 1 Интерьер
94,99 $
Корпус iSeries 1813-7 RODECaster Pro II
Модель: 3i1813-7-RP2
Серия: iSeries
1 цвет, 1 внутренняя часть
iSeries 2909,93 $ 217-8 PreSonus Studiolive 16.
0.2 Микшерный кейс
Модель: 3i2217-8-1602
Серия: iSeries
1 цвет, 1 внутренняя часть
324,99 $
Чехол для 24-канального микшера rSeries
903-00W2 Модель: 8R2 Серия 04: rSeries1 Цвет, 1 Интерьер
494,99 $
Мягкий чехол для DJ/клавишного контроллера
Модель: 1SKB-SC2414
1 цвет, 1 внутреннее покрытие
1 цвет, 1 интерьер
134,99 $
Внутренняя длина
9,50
34,50
Внутренняя ширина
9,00
30,90 Внутренняя глубина 9 0000403 9 0004 2,50
9,00
Стойки
Фильтр по цене
54,99 $
694,99 $
Товары
Фото и видео
Промышленность и военные
Музыка и аудио
Спорт
0004 О нас
Наша история
OEM и индивидуальные услуги
SKB Ambassadors
Карьера
Новости
Контакты
Поддержка
Регистрация продукта
Запрос на поддержку
Запросить предложение
Гарантия
Поиск дилера
Каталоги и листовки
Комплекты колец для монтажа на панели
Часто задаваемые вопросы 03
Штаб-квартира корпорации
434 West Levers Place
Orange, CA 92867
© 2023 SKB Corporation, Inc.
Все права защищены
Политика конфиденциальности
Условия и положения
Продукты
Фото и видео
Промышленность и военная промышленность
Музыка и аудио
Спорт
Запчасти
О нас
Наша история
OEM и индивидуальные услуги
Послы SKB0
9000 News
9000 Новости
Контакты
Поддержка
Регистрация продукта
Запрос на поддержку
Запросить предложение
Гарантия
Найти дилера
Каталоги и листовки
Комплекты колец для монтажа на панель
Часто задаваемые вопросы
Телефон: 714.637.1252
Факс: 714.283.0425
Штаб-квартира
434 West Levers Place
Orange, CA 92867
Все права защищены. грамм IconFacebook IconYoutube Icon
Конфиденциальность Политика
Положения и условия
Смеситель с горизонтальным валом — DustMASTER Enviro Systems
Теперь вы можете воспользоваться преимуществами большой производительности системы при работе с малыми и большими объемами материалов и проектами по стабилизации.
Из компактного 8 куб. футов вместимостью до больших 81 куб. футов, у нас есть пять размеров для вашего применения. Каждый из них включает в себя все функции, которые вы ожидаете от DustMASTER в экономичном процессоре. Наши лопастные смесители с горизонтальным валом, оснащенные системой управления на основе ПЛК и устойчивыми к истиранию и коррозии компонентами для тяжелых условий эксплуатации, обеспечивают быстрый цикл смешивания. Другие особенности: продольная трубка для распыления воды для равномерного потока жидкости, проверенное смешивание с поперечным течением, удобный доступ для погрузки и обслуживания, а также встроенный крюк для крана и кронштейны для вилочного погрузчика для удобства транспортировки. Внутренняя часть миксера содержит литые лопасти Ni-Hard и скребки с привинченными сегментированными вкладышами барабана для быстрой замены. Для удовлетворения требований к смешиванию огнеупоров мы предлагаем этот прочный смеситель со специальными возможностями для обработки огнеупорных литейных материалов с низким содержанием влаги.
ХАРАКТЕРИСТИКИ
Стальные пыленепроницаемые дверцы для доступа с прокладками Блокировка управления мешалкой защищает персонал от воздействия движущихся частей Концевые выключатели крышки доступа Пневматическая разгрузочная дверца для быстрой выгрузки Привод мешалки с валом и трансмиссия со смазкой в масляной ванне для увеличения срока службы устойчивы к истиранию и легко заменяютсяЛезвия скребка для стен из литого Ni-Hard устойчивы к износу Сегменты вкладыша из литого Ni-Hard закреплены болтами для легкой замены- Стандартное оборудование
- Технические характеристики
- приложений
- Посмотреть брошюру
Бак-смеситель
- Стенка барабана толщиной 1/4 дюйма для моделей 8, 21 и 30
- Стенка барабана толщиной 5/16 дюйма для моделей 54 и 81
- Торцевые пластины толщиной 1/2 дюйма для моделей 8, 21, 30 и 54
- Торцевые пластины толщиной 3/4” на модели 81
- 3” диам. слив по центру днища бака
слив по центру днища бакаВкладыши
- Литые вкладыши Ni-Hard
- Боковые накладки из износостойкой стали
- Все сменные сегменты с болтовым креплением
Вал в сборе
- Литые лопасти Ni-Hard (или дополнительные спиральные лопасти)
- Боковые скребки из износостойкой стали
- Сменные защитные кожухи для вала
- Герметичные самоустанавливающиеся опорные подшипники
- Масленка с визуальным индикатором уровня и подпружиненным дозатором для надлежащей смазки
Разгрузочная дверца
- Расположена в задней части барабана с резиновым уплотнением дверцы
- Рычажный механизм с пневмоцилиндром и ручным клапаном
- Регулирующий клапан для регулировки скорости
- Лубрикатор воздухопровода и влагоуловитель
Привод
- Привод
- Переходник на валу для моделей 8, 21 и 30
- Планетарная передача на моделях 54 и 81
- Вход с ременным приводом
- Выходной вал соединен непосредственно с валом смесителя
Уплотнения вала
- Первичное двойное лабиринтное уплотнение и вторичное уплотнение «кошка»
- Разборная конструкция для обслуживания в полевых условиях
- Оба уплотнения продуты смазкой Vellox 3
- 4-точечная выносная смазочная панель
Крышка миксера
- Стальная верхняя крышка
- Две дверцы на петлях спереди и сзади миксера
- Двери оснащены блокировочными выключателями «двери закрыты»
- Двери и верхняя крышка снабжены прокладками для защиты от пыли
Краска
- Одноцветная высококачественная машинная эмаль
Спиральный
