Технологический люк в санузле: Сантехнические люки для ванной и туалета, размеры люка в санузле — как вычислить

Содержание

размеры сантехнических люков, нажимной, невидимка, на магнитах, как сделать своими руками

Еще недавно в санузлах все коммуникации были на виду, и это считалось совершенно нормальным. Но время не стоит на месте, сейчас их прячут за гипокартонными конструкциями, превращая уборные в стильные комнаты с минимум нагромождений. Сохранить доступ к счетчикам и кранам и не испортить красоты помогают ревизионные сантехнические люки. Их можно купить или сделать самостоятельно.

Виды

В зависисмоти от объекта, спрятанным за люком, выделяют следующие люки:

  • электрические;
  • саннтехнические;
  • вентиляционные.

По расположению:

  • напольные;
  • настенные;
  • потолочные.

Особые требования по прочности предъявляют к напольным и потолочным люкам. Напольные модели должны быть устойчивыми к внешнему физическому воздействию, иметь надежную конструкцию, раму, с дополнительным оснащением, влагозащитой и звукоизоляцией. Потолочные дверцы обязаны иметь малый вес, продуманный вариант закрытия, чтобы дверки случайно не распахивались. Такие окошки используются в коммерческих помещениях, общественных местах, гаражах.

В жилых домах и квартирах охотнее применяют настенные люки по ряду причин (экономия места, более широкий выбор моделей, простота и удобство установки).

Традиционными формами для сантехнических люков являются квадратные и прямоугольные. При необходимости можно изготовить или заказать нестандартные дверцы, однако их монтаж и применение будут немного отличаться.

По материалу изготовления выделяются:

  • Доступные пластиковые модели. Обычно с ручкой или нажимные. Часто используется белый цвет, однако в продаже можно встретить и другие популярные расцветки. Большое разнообразие размеров.
  • Металлические дверцы имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
  • Прочие материалы. Сделать сантехнический люк под плитку можно из подручных материалов (гипсокартон, ДСП), что позволяет наносить поверх маскирующее покрытие. Рамку для такой дверки обычно делают из алюминия или металла, чтобы обеспечить долговечность. Их можно обыграть и спрятать в традиционном дизайне. Это изящное решение, которое становится востребованным не только среди дизайнеров, оно по душе и простым обывателям. Особенно такой вариант хорош, когда речь идет о нестандартных формах и размерах.

Чем незаметнее смотровой люк в интерьере, тем лучше. Поэтому все больше интереса вызывают такие модели как магнитные, скрытые, так и нажимные.

Нажимные конструкции

Они делаются на пуш-системах, на роликовых механизмах. Часто сочетают с механизмами-невидимками, с пространственными петлями, сдвоенными, которые позволяют экономить место и не использовать ручки. Дверцы могут быть раздвижными, откидными, распахиваться в одну или обе стороны. Механизмы лучше выбирать у проверенных производителей.

Особенность некотрых нажимных систем в том, что открываются они в два приема: после сильного надавливания дверца слегка сдвигается в сторону, после чего становится заметной. В таком состоянии крышку легко оттянуть в сторону. На практике так оформляют сантехнические люки небольших и средних размеров.

Скрытые, невидимые

Популярные системы-невидимки сочетают нюансы других вариантов и позволяют сделать незаметными большие дверцы.

Обычно их применяют в жилых домах в санузлах, чтобы зрительно увеличить пространство, а также задекорировать коммуникации в нишах, обеспечив подход. Применение специальных петель и гипсокартона на крышке помогает «адаптировать» ревизионный люк под стену. Вместе с тем, монтаж такого окна должен учитываться заранее при проектировании ниши. Для законченного ремонта переоформление под «невидимку» может оказаться неудобным и, напротив, испортит весь вид.

На магнитах

Конструкции на неодимных магнитах применяются в напольных и настенных смотровых окнах. Магниты обладают большой силой и могут выдерживать значительный вес. Делать такие крышки незаметными помогает хитрый подход: паз для люка делается чуть меньше, чтобы сама дверца находилась под настилом (плиткой, куском ламината), маскирующим ее.

В большеразмерном исполнении или при тяжеловесных материалах крышка оснащается ручкой для удобства. Легкие и маленькие люки могут быть съемными и без ручек, большие чаще делают откидными. Магнит помогает крышке держаться, в некоторых вариантах его просто сдвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют силу собственной тяжести крышки.

Размеры

Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.

Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.

Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.

Составные элементы

Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.

Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли.

В хитрых – сдвоенные с дополнительными узлами регулировки.

Положение люка и сторона открывания

Обычно стараются определить место ревизионного люка таким образом, чтобы распахиваясь он не задевал другие предметы в комнате, а также давал необходимый обзор. Удобным является открывание двери влево-вправо, за редким исключением. Вертикальное открывание сопровождается более ответственной подготовкой места.

Необдуманным является угловое положение смотрового окна: углы дверцы будут мешать, конструкция будет слабее. Впритык к полу лучше дверцы не делать: нижний край может царапать пол и оставлять следы. Правило целых плиток распространяется и на этот момент установки.

Установка скрытого люка

Монтаж потайного люка начинается с крепления рамы. В гипсокартонной конструкции предварительно готовят профили, чтобы соединить раму люка с каркасом саморезами по металлу. Пазы для них сверлят заранее. Если установка проводиться в проем в кирпичной или блочной стене, то используют дюбель-гвозди, а зазоры между рамой и стеной запенивают. В этом случае дверцу убирают из рамы и монтируют после готовности герметика (примерно сутки на застывание удаление излишков по контуру).

После монтажа рамы производится обшивка ниши материалом с перекрытием рамки. Поверхность каркаса должна быть ровной. Проверьте после монтажа работу петельного механизма, отладить его можно ключом-шестигранником.

Облицовка

Отделку люка и стен делают одновременно.

Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность. Нажимные механизмы фиксируют специальным крепежом, двери отягощают весом или используют нагрузочный болт. На гипсокартон плитку клеят на жидкие гвозди или используют специальные цементные смеси. На древесные плиты предварительно устанавливают армирующую сетку. При нанесении клея на керамику учитывают будущие зазоры. Для качественного фиксажа плиток, клей должен держать не меньше ½ ее поверхности.

Смесь не должна затекать и забиваться в пространство между люком и его каркасом. Устранять излишки нужно быстрее. Смесь схватится через сутки, тогда можно убрать лишнее с плитки.

Затирка, герметизация

Обработка невидимых люков имеет свои особенности: их не затирают по краям. Остальное пространство люка покрывают составом как и всю стену. Чтобы точно определить это место, край обрабатывают строительной лентой, освобождая маленький промежуток. В него закладывают силиконовый герметик, выравнивая слой пальцами. Чтобы масса вела себя послушно руки нужно смачивать в мыльном растворе. После этого скотч аккуратно удаляют. На высыхание силикону требуется 2 дня. Последний штрих: надрезы по периметру люка. Делают из под углом 45°, стараясь достать строительным ножом до основания, используя 1 движение на каждую сторону. Это помогает избежать «бахромы» по краям.

С открытого люка снимают излишки герметика.

Как сделать своими руками?

Не всегда готовые ревизионные люки удовлетворяют запросам. В таком случае можно потратить немного времени и усилий и сделать нужную деталь самому.

Если требуется маленькое окошко, то хорошо подойдут магнитные варианты. Для этого установите магниты по углам дверки, а по краям рамы – магниты- дублеры (всего уйдет 8 магнитов). Лучше оснастить крышку аккуратной ручкой, так будет практичнее. В качестве ручки используйте обычную мебельную фурнитуру.

При изготовлении крупных дверок мебельные запчасти тоже пригодятся: удобно монтировать готовые системы пуш и обычные навесные петли.

  • Проведите замеры, наметьте будущее место и проверьте его уровнем, чтобы избежать перекосов.
  • Приготовьте основание и раму. Можно использовать обычный алюминиевый профиль под каркас, раму сделать из планок или из того же профиля. Установите рамку.
  • Делаем крышку: основание должно быть плотным, используйте древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше применить гипсокартон: отделочные работы по нему идут удачнее, чем по подготовленному дереву. Аккуратно соедините саморезами детали крышки.
  • Подготовьте пазы для петельного механизма: с двух сторон отступите по 10 мм и сверлите. Соединив петли с крышкой, приложите ее к раме сделайте разметки для отверстий под механизм.
  • Установите петли в рамке. Теперь можно навесить люк на место. Крышка должна идти вровень с необработанной стеной и не возвышаться над ней. У люка должен быть зазор, чтобы он легко открывался нажатием (учтите будущую облицовку).
  • Закрепите дверь специальными болтиками, используйте груз. Очистите люк от пыли, прогрунтуйте и приступите к облицовке.
  • После высыхания плиточного клей проверьте дверной механизм. Отрегулируйте при необходимости.
  • В самом конце монтируют нажимной механизм.

Советы

Переделывать сантехдверцы – непростая задача. Незамысловатый элемент интерьера требует к себе тщательного внимания. Многие только после покупки и установки понимают, как было бы лучше провести эту процедуру. Полезно бывает поинтересоваться у соседей с верху или снизу, как они решили этот вопрос и остались ли довольны.

Обратите внимание и на такие моменты:

  • При покупке готового сантехнического люка проверьте, совпадает ли ориентация с нужной (вертикальная или горизонтальная). Часто размер 20*30 приводит в замешательство и продавцов и покупателей.
  • При монтаже пользуйтесь уровнем.
  • Небольшие окна устанавливают сразу с крышкой, а крупные разбирают на детали.
  • Облицовку стен лучше делать сразу под дверью системы-невидимки, оставив нижний надпольный ряд напоследок. Таким образом подгоняются размеры плитки и избегают случайных перекосов.
  • Неудачные операции с разрезанием герметика можно исправить: нанесите силикон по краю и закройте люк. Выступившую массу удалите и снова оставьте сохнуть.
  • Если стена готовится под покраску, то шов нужно прорезать после шпатлевания, до высыхания смеси.

Обладая небольшим опытом можно довольно быстро установить готовые ревизионные люки, а при желании – создать его своими руками. Дело мастера боится!

Сантехнический люк в туалете-ванной как элемент дизайна

Трубы и счетчики воды, провода в ванной и туалете принято прятать от глаз при помощи различных выгородок, стен и панелей. Но доступ к коммуникациям все равно необходим – для этого придуманы так называемые сантехнические люки, открыв которые, можно списать показания счетчика, перекрыть вентиль подачи воды, отключить тумблер электричества в кабеле.

Понятно, что лючок в ванную – а многие именно так фамильярно называют эту деталь интерьера! – должен соответствовать общему дизайну помещения. Наша статья рассматривает сантехнический люк для ванной комнаты как элемент дизайна



Сантехнический люк как элемент дизайна



Разновидности люков

Раньше наша промышленность выпускала в основном пластиковые люки. Вроде нормально – пластик водостоек, но есть одно «но» — он непрочен. И сегодня пластик в качестве материала для люка уже не кажется лучшим выбором. Потому что пластиковые люки для ванной могут быть любого цвета, но все равно будут сильно выделяться на фоне стен, потолка и пола из кафеля или декоративного камня. И лючки для ванной из пластика хотя и производятся, но теряют былую популярность.

Сантехнический люк из алюминия

А что рынок предлагает взамен?

Например, сантехнические люки, сделанные из алюминия и влагостойкого гипсоволоконного листа. С одной стороны, такая конструкция в разы прочнее пластиковой, а значит прослужит дольше. С другой стороны, алюминиевые люки производятся не только под плитку. То есть внешняя поверхность люка выглядит во многих вариантах не как часть стены из кафеля.

В ванную устанавливаются люки, облицованные любым материалом – искусственным камнем, зеркалами. И дизайн производит более целостное впечатление – лючок сливается со стеной, становится невидимкой.

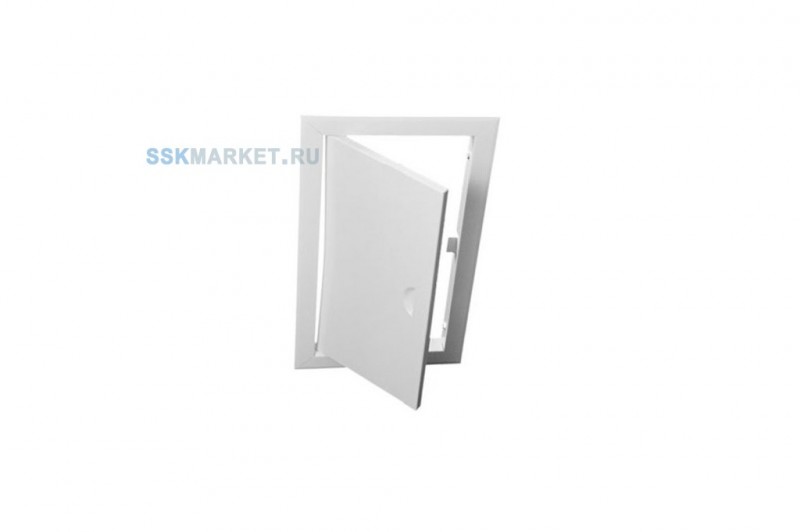

Пластиковый сантехнический люк

При помощи алюминиевого люка с экраном из разных материалов можно достичь и обратного эффекта. То есть не замаскировать люк, а напротив – подчеркнуть его наличие. Для этого поверхность экрана должна резко отличаться от поверхности окружающей стены – и по цветовой гамме, и по материалу.

Напоследок отметим, что люки для ванной выпускаются в разных модификациях — они бывают как левого, так и правого открывания. Но требование одно – люк в ванную должен быть герметичен и не подвержен коррозии. Правда, по сравнению с «древними» пластиковыми люками современные лючки в ванную стоят дороже.

Люк под ванную

Экран

Представьте, ваша ванна облицована с трех сторон пластиком, а четвертой герметично примыкает к стене. Под ванной остается полезная площадь, доступ к которой нужно прикрыть аккуратными и стильным люком. Поверх него экран.

В целом, это модная и удобная конструкция.  Ванная с экраном выглядит как незыблемая часть санитарной комнаты в едином стиле. Понятно, что если лючок под ванной будет выделяться, то пропадет ощущение целостности. А это с точки зрения правильного дизайна не есть хорошо.

Прячем от посторонних

Счетчик

Теперь о люках, которые должны скрывать от посторонних трубы и счетчики воды. Они носят простое название — ревизионные люки в ванную. Кстати, современные люки в ванных комнатах делают и без ручек – они открываются при нажатии.

Дизайн таких люков тоже подчиняется общему правилу – либо «раствориться» в интерьере стены при помощи такой же цветовой гаммы, либо выделиться на общем фоне нестандартностью. В последнем случае экран ревизионного люка должен быть декорирован в другой цветовой гамме, чем стены, однако соответствовать цвету других аксессуаров ванной комнаты – например, цвету полотенец, коврика, рам зеркала или цвету шкафчика для косметики.

То же самое можно отметить и про дизайн совмещенной ванной комнаты с туалетом. Модная тенденция евроремонта – спрятать от посторонних глаз бачок унитаза за панелью. И доступ к управлению бачком (ну, прямо стих какой-то) закрыть лючком!

Думается, что читатель понял, как правильно декорировать ванную и туалет при наличии такой детали интерьера, как сантехнический люк.

Люк, замаскированный под фиолетовые пластиковые панели
Сантехнический люк под красную плитку

Сантехнический люк под синюю плитку
Сантехнический люк под желтую плитку

Сантехнический люк в красно-белых тонах
Сантехнический люк в сине-голубых тонах



Ревизионный пластмассовый люк под ванной. > %

То, что  люк в обшивке ванной необходим, никто не  отрицает. Спор возникает только в вопросе, каким он должен быть, заметным или скрытым (потайной).

Здесь все зависит от того, что придумает (какую историю себе расскажет)  владелец.

Устройство лючка невидимым предполагает, что им редко будут пользоваться.

Полностью сделать невидимым можно только выполнив затирку швов. В  этом случае, чтобы  добраться до сифона ванны (для чистки или ремонта) необходимо удалить затирку.

Ревизионный люк под ванной



Если швы вокруг потайного люка заполнить силиконом, то цвет затирки может не совпасть с цветом  силикона.  Для открывания дверцы “невидимки” необходимо иметь присоску (которую нужно где-то хранить и не терять), или цеплять плитку в незаполненном шве  металлическим предметом. Часто это приводит к сколу эмали на краю плитки. Тогда  люк становится уже очень заметным. Так часто бывает, когда стремишься, что-то  спрятать и  замаскировать, а оно проявляется с непонятной закономерностью. При открывании дверцы с помощью присоски, плитка иногда остается на присоске.





Мое мнение маскировка люка под ванной – это суета на пустом месте. Белый пластмассовый лючок по цвету продолжает белый цвет ванны и раковины и  не фиксирует взгляд на себе. Разница в цене между потайным металлическим ревизионным люком и пластмассовым, аналогичных размеров, доходит до 10 раз. Пластмассовый люк не ржавеет.

Устанавливать ревизионный  люк из пластмассы необходимо после облицовки плиткой. Крепить на силикон или жидкие гвозди. Люк должен быть в наличии еще до монтажа гипсокартонной  зашивки, чтобы  контролировать ширину проема. Широкие  борта люка  позволяют делать проем в гипсокартоне на сантиметр больше. Это важно, так как люк необходимо установить вертикально. Даже небольшой перекос будет  заметен.

Готовое отверстие под пластмассовый люк.



Установив люк больших размеров, в дальнейшем, вы  будете избавлены от  проблем при обслуживании и ремонте.



Как установить скрытый ревизионный люк в ванной?

Для чего устанавливать скрытый ревизионный люк в ванной комнате?

Ревизионный люк-невидимка обеспечивает быстрый доступ к инженерным коммуникациям, и в то же время не портит внешний вид ванной комнаты.

Из его названия уже ясно, что люк этот после его установки и облицовки керамической плиткой, керамогранитом или мозаикой становится невидимым, т.е. сливается со стеной, облицованной такой же плиткой.

Такой люк смотрится намного эстетичнее даже, если он немного заметен, этим он выгодно отличается от обычных пластиковых ревизионных люков.

Типы ревизионных люков

Существует два типа механизма открывания таких люков — нажимной и «под присоску» — первый открывается путем легкого нажатия на механизм, второй с помощью присоски.

Нужно понимать, что вы не сможете открыть присоской люк, который облицован мозаикой или рельефной плиткой. Поэтому при такой облицовке используются только люки с нажимным механизмом.

Так же они различаются по направлению открывания — распашной, сдвижной и откидной.

Распашные и сдвижные люки чаще используются на стенах для доступа к счетчикам воды и коммуникациям.

Откидные мы чаще используем на экране ванной для доступа к сливу-переливу.

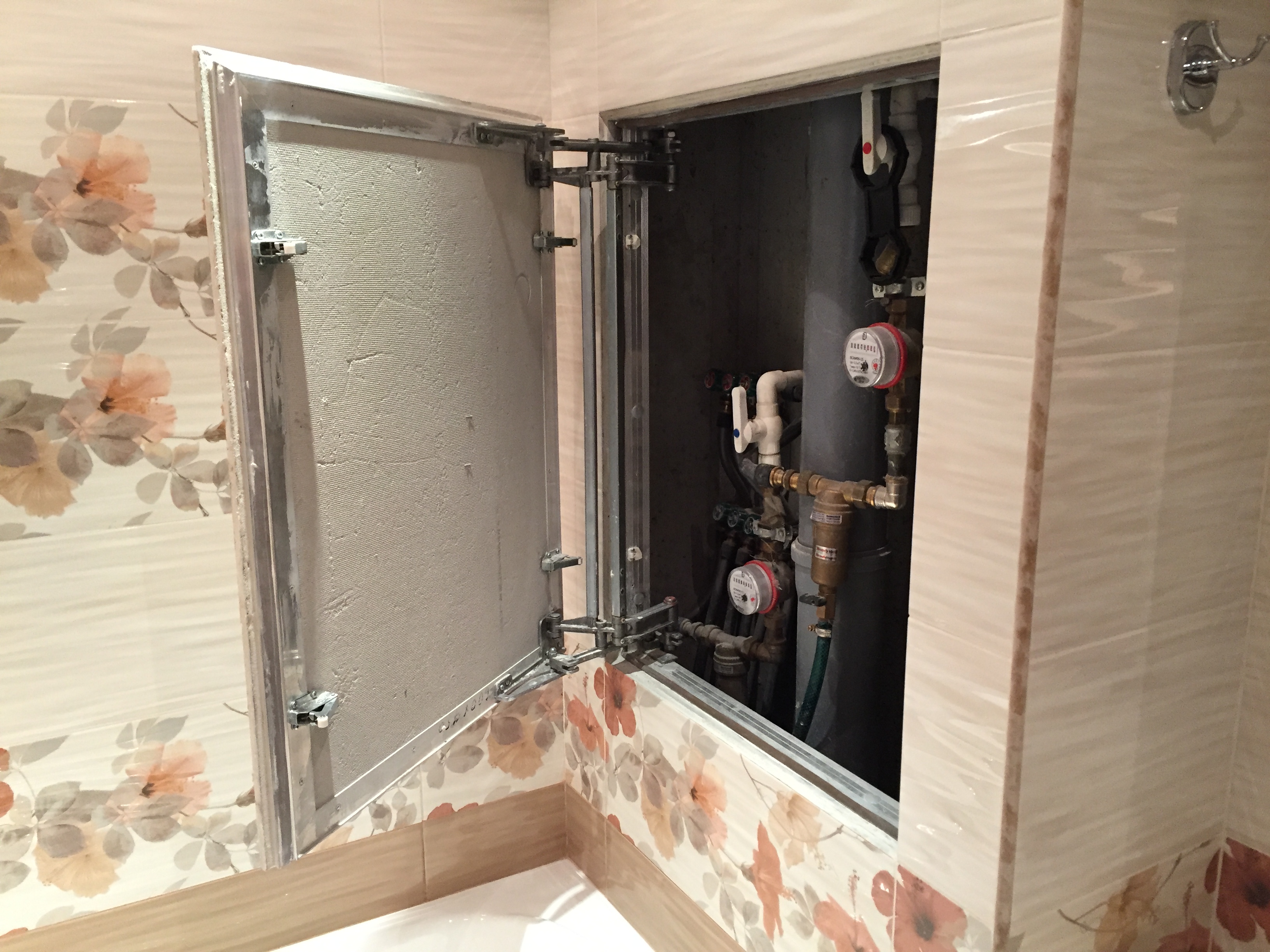

Пример распашного скрытого люка на петлях с нажимным механизмом при облицовке плиткой «кабанчик»:

Видео-обзор открывания скрытого люка с нажимным механизмом:

Как правильно устанавливать ревизионный люк-невидимку? Схема установки

Способ установки любого из этих типов люков, в принципе, везде одинаков.

Прежде всего нужно определиться с размерами люка.

Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем  на 50-80мм.

Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.

После монтажа каркаса можно проверить правильность расположения проема для ревизии.

Примеряем люк, вставляем его в подготовленный проем.

Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.

Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (например, ванная комната), то желательно использовать влагостойкий гипсокартон.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.

Устанавливаем ревизионный люк на свое место.

Важно, чтобы дверца люка оказалась в плоскости всей стены.

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания и закрывания дверцы люка.

Облицовка ревизионного люка плиткой

Пример нашей работы.

В данном случае все усложняется еще и тем, что люк находится внутри ниши, то есть зажат между двумя стенами и плитка, приклеенная на люк, будет располагаться от края до края этой ниши.

Не каждый люк сможет корректно работать в таких условиях.

Чаще всего в такой ситуации приходится выбирать размер люка гораздо меньше, чем ширина ниши и делать вертикальные резы вдоль дверцы для того, чтобы плитка на нем не была зажата между двумя перпендикулярными стенами и для дверцы было место сбоку, для того чтобы она могла нормально открыться.

Здесь в этом нет необходимости.

Мы использовали люк Секрет 3.0 от Лючки.рф с нажимным механизмом.

Он легко открывается одним нажатием и его система петель позволяет работать строго в пределах своих вертикальных контуров, свободно открываться в таких стесненных условиях и не ударяться о боковую стену.

Данный лючёк снабжен системой «антировис», которая исключает его провисание со временем.

Финальный вид.

Ревизионный люк практически незаметен даже для тех, кто о нем знает.

Шов по периметру люка не затирается обычной затиркой, а чаще всего остается свободным. Это будет самым практичным решением, если его приходится открывать довольно часто.

Но если доступ к коммуникациям требуется очень редко, то периметр дверцы можно заполнить силиконовым герметиком в цвет затирки и получить эффект максимальной невидимости люка.

Данный люк вы можете приобрести со скидкой 20% по промокоду «instabur» на сайте производителя luchki.ru

Как оформить шов по периметру скрытого люка?

Шов этот заполняется силиконовым герметиком. Цвет герметика подбирается в цвет шовного заполнителя остальной плитки.

Силиконовый герметик Mapei Mapesil AC имеет самую широкую цветовую гамму — 35 цветов. Много лет мы работаем только с ним.

После застывания герметика нужно разрезать его с помощью строительного ножа наклонив нож немного под углом к плоскости стены.

Видео о том, как мы герметизируем люк:

Пример скрытого люка для доступа к коммуникациям под ванной:
