Стандартные размеры для установки сантехники

Доброго времени суток Вам, друзья

Сегодня хочу рассказать о том, какие стандарты при установке сантехнических приборов обычно используются. Часто бывает, что хозяева квартир в процессе установки сантехнических приборов или ремонта задаются вопросами, на какой высоте должно быть то или иное оборудование в санузле. Вот и попробуем раскрыть здесь эту тему. Ни в коем случае не ограничиваю вас, в ваших фантазиях, о том где и как установить тот или иной прибор, но всё-таки придерживаясь некоторых стандартов, можно избежать проблем в последующей эксплуатаци. Тему для этой статьи мне подбросил один знакомый. Он позвонил мне и спросил, на какой высоте должны быть выводы воды над ванной. Сантехники пришли, сделали выводы, не закрепили, так оставили и ушли.

Так какая же высота на чём должна быть?

Изначально надо сказать, что очень важно понимать высоту, где мы сейчас находимся.

И с этим нужно немного разобраться. Есть три уровня высоты, которые следует учитывать.

Первый, это пол «без ничего», т.е. как есть, после сдачи строителей. Обычно, это просто бетон, в лучшем случае покрыт гидроизоляцией.

Второй, -это уровень стяжки по всей квартире.

Третий,- это уровень плитки на полу.

От этого уровня и следует делать все рассчеты, (даже если его ещё нет).

Как это обычно рассчитывается:

Как видим на рисунке, слева будущий уровень пола с паркетом, а справа уровень плитки. Если вы хотите, чтобы пол в ванной был ниже на пару сантиметров, от уровня в ванной, то это тоже нужно заранее учитывать на этапе залития стяжки под плитку. Если планируете заложить «тёплый пол», то на это тоже следует учесть 6-7мм. При условии хорошей гидроизоляции на полу в санузле, это хорошее решение от возможного незначительного протекания воды на пол в ванной. Если в полу вмонтирован трап, то это может защитить даже от сильного протекания воды на пол в ва- шем санузле.

И первый, и второй вариант, хороши. Следует только учесть пропускную способность выбираемого изделия. Это можно прочесть в паспорте трапа. И надо сказать, что это не всегда соответствует скорости наполнения объёма сравнивая выход из смесителя и из оборванного штуцера от гибкого шланга (это, если брать случай с аварийной ситуацией в вашей ванной комнате).

Можно использовать также и пристенный трап для душевой кабины, но не забывать о пропуской способности. Кроме того, следует отметить, что ограничивают, ещё и технические возможности. Трап имеет свою высоту, и ниже его не поставишь. А ещё, есть высота выхода из стояка канализации и она тоже сильно влияет на высоту пола в ванной комнате. В этом случае всё можно подправить(например опустить выход стояка канализации ниже), но это тянет на довольно большие дополнительные расходы и без услуг опытного сантехника здесь не обойтись. Как решение этой проблемы, чтобы обойтись без трапа (как защиты от подтопления) можно использовать «антипотоп».

Не буду рекламировать какое-то конкретное изделие, но скажу лишь, что хорошо себя зарекомендовало. В этом случае мы не увеличиваем толщину пола в санузле, но надёжно защищаем вашу квартиру от потопа. Кратко, (если кому интересно, «антипотоп» срабатывает на каплю воды попадающую на датчик протекания и перекрывает входные краны специальными приводами К этому устройству нужно только обеспечить наличие 220 вольт. Включение воды — вручную).

Итак, с технической стороной мы разобрались. Если рассматривать вариант с установкой смесителя с длинным «гусаком», который поворачивается и в ванну и в умывальник, то в этом случае, высота от «чистого» пола от 1,0 метра до 1,25 (или как вам комфортно). На чертеже рассматривается один из таких вариантов.

Как вариант это может выглядеть так:

В варианте на ванну и на умывальник по отдельному смесителю, немного другие размеры. Выход канализации диаметром 50мм. и центр от угла 350мм и высота от «чистого» пола 100мм. Можно и ниже, но если выше, то будет сложно сделать совмещение осей выхода сифона ванны и канализации из стены.

Смеситель по высоте выводим как на рисунке, а по вертикали от угла с учетом центра вашей ванны (они бывают разной длины и ширины).

Бывают случаи, когда смеситель ставят на боковую стену ванны. Но и в этом случае высоту желательно выбрать такую же, как на рисунке выше. В этом случае есть один недостаток.Если выпуск из ванной не по центру, то вода из смесителя будет течь по всей ванне до выпуска и в последствии эксплуатации на поверхности остаётся след.

Далее, рассматриваем высоту для умывальника. Всё по чертежу, только если внизу под умывальником будет «полунога» или закрытый полупьедистал, то расстояние между выводами холодной и горячей воды лучше сделать 75 мм., т.к. с краниками при установке может не войти. Не лишним будет напомнить, что гораздо красивее, когда всё симметречно и по центру.

Нужно отметить, что бывают случаи, когда в санузел для большой семьи, ставят два умывальника, то и в этом случае есть стандарты:

При такой расстановке размеры для выводов остаются такими же. Но должен заметить, что все эти размеры подходят только для стандартной техники. Если то, что вы собрались устанавливать отличается, то и размеры для выводов следует корректировать. Например стандартный умывальник по глубине 220 мм. Но встречаются и глубокие (более 220мм) и более тонкие, как на картинке:

Понятно, что у такой модели, размеры будут отличаться от стандартной установки. Далее рассмотрим вариант с обычным умывальником, но необычным смесителем. В этом случае на смесителе есть выход на лейку. И этот вариант часто используется на умывальник в отдельном туалете, в качестве биде,или для технических нужд. С размерами в этом варианте всё по стандартам (по размерам, описанным выше).

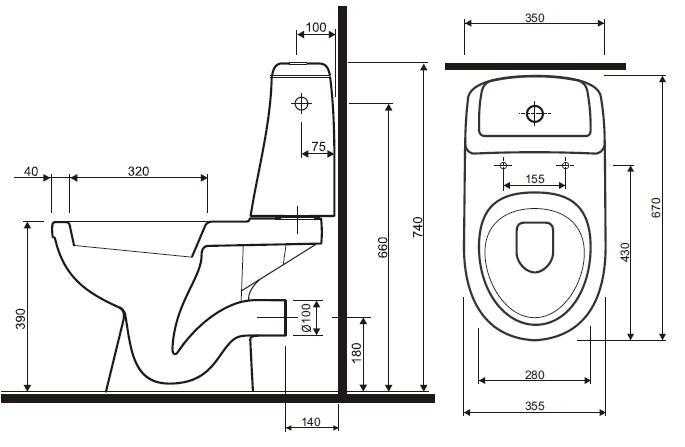

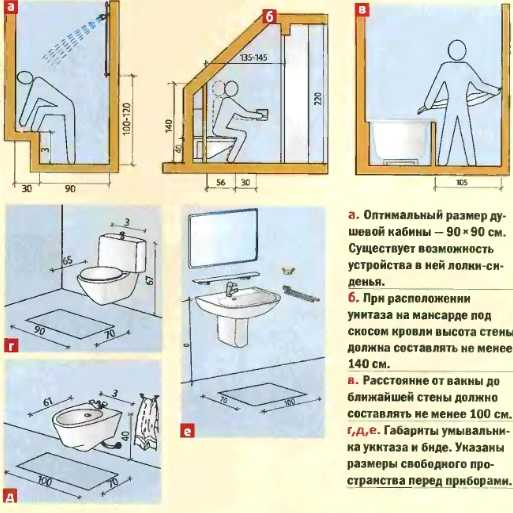

Не лишним будет отметить, что следует учесть размеры при размещении оборудования как на картинках ниже с вариантом на один унитаз.

И на унитаз и биде рядом стоящие. Вдаваться в подробности выводов канализации и воды для этих приборов я не стану, т.к. это связано с очень многими параметрами и поэтому рекомендую обратиться к опытному сантехнику.

Так это выглядит в реальной жизни.

Рассмотрим ещё вариант с душем.

В этом варианте используется смеситель с выходом на две лейки. Одна на жесткой трубе с большой лейкой в виде большого свисающего подсолнуха, а параллельно лейка на гибком шланге. Выводы воды желательно по центру душевой кабины. А если ваш вариант просто лейка на гибком шланге, установленной на душевой стойке, то сам смеситель лучше ставить в сторону от центра, для того, чтобы не мешал в процессе эксплуатации. При этом сам смеситель в стороне, а душевая лейка по центру.

О том, как соблюдать размеры при установке водонагревателя, подробно описано в статье: Как установить водонагреватель

Надеюсь, что информация была полезной для вас.

Благодарю за ваше внимание.

Если вам понадобится помощь опытного сантехника, то звоните: +38 (067) 465-64-68

ЧИТАТЬ СЛЕДУЮЩУЮ СТАТЬЮ

ЧИТАТЬ ПРЕДЫДУЮЩУЮ СТАТЬЮ

© 2019-2022

Отзывы:
  • Видео
  • Отзывы
  • О нас
  • Контакты
Мы в соцсетях:
  • Facebook
Информация
  • Киев
  • +38 (067) 465-64-68
  • Карта сайта
  • Страница автора

Высота установки сантехники

  1. Bathstudio.ru
  2. Высота установки сантехники

Это важно знать


Высота установки смесителей от уровня чистого пола:

  • 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
  • 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
  • 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
  • 1200 мм для смесителей душа.



Санитарные приборы Высота установки от уровня чистого пола, мм
В жилых, общественных и производственных зданиях В школах и детских лечебных учреждениях В дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений
Умывальники* (до верха борта) 800 700 500
Раковины и мойки** (до верха борта) 850 850 500
Ванны (до верха борта)  600 500 500
Писсуары настенные и лотковые (до верха борта)  650 500 400
Душевые поддоны (до верха борта)  400 400 300
ПРИМЕЧАНИЯ

Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов 5 мм.

Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.

При установке общего смесителя для умывальника и ванны высота установки умывальника должна быть 850 мм до верха борта.

Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:

  • мойка инвентарная чугунная (до верха бортов) — 650;
  • мойка для клеенок — 700;
  • видуар (до верха) — 400;
  • бачок для дезинфицирующего раствора (до низа бачка) — 1230.

    Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров — не менее 700 мм.
    В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.


* Умывальник — керамическое изделие, то, что обычно мы называем раковиной

** Раковина (согласно ГОСТ 30493-96) — раковина стальная эмалированная. Мойка — та что для кухни.


Высота установки смесителей от уровня чистого пола:

  • 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
  • 800 мм для смесителей видуаров с косым выпуском;
  • 1000 мм для смесителей видуаров с прямым выпуском;
  • 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
  • 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
  • 1200 мм для смесителей душа.


Душевые головки должны устанавливаться на высоте:

  • от 2100 до 2250 мм, отмеренной от низа сетки душа до уровня чистого пола;
  • от 1700 до 1850 мм в кабинах для инвалидов;
  • 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.
