Схема установки розеток на кухне: расположение, высота, установка, разновидности, схемы

Содержание

схемы расположения и установка своими руками

Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

Содержание статьи:

  • Особенности использования кухонных розеток
  • Разновидности розеток для кухни
  • Лучшие варианты размещения
  • Подробные инструкции по монтажу
  • Основные ошибки в размещении розеток
  • Выводы и полезное видео по теме

Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

  • безопасность использования;
  • свободный доступ;
  • качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть и точку подключения.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

  • накладные дизайнерские модели;
  • встраиваемые варианты, монтируемые внутри стены;
  • скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
  • угловые с выталкивателем вилки или без.

Вариант реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой .

Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить . Здесь надо учитывать количество мощных потребителей энергии.

Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм2 для однофазной цепи напряжения и сечением 4 мм2 для трехфазной.

Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

При прокладывании кабеля для обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм2 и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

  • в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
  • для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
  • если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
  • еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать .

Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

  • желто-зеленый – это заземление. Он подключается к центральному контакту;
  • синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
  • третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

Галерея изображений

Фото из

Запасемся парой розеток с пружинным зажимным устройством для установки по шлейфовой схеме. Подключать к одной из них будем миксер, кофемолку или блендер, ко второй телевизор

Отключим автомат, установленный перед кухонной распределительной коробкой. После отключения проконтролируем индикаторной отверткой выполнение отключения

Прокинем три отрезка провода из одного отверстия в другое. Если используются монтажные коробки, вводим провода через боковое отверстие

Обрезаем провода так, чтобы в обоих гнездах оказалось по 10 -15 см каждого провода. Бокорезами зачищаем с краю по 1 см изоляции и подключаем к клеммам попарно

Убедившись в правильности подсоединения и нахождения проводов заземления в центре, проверяем надежность фиксации и устанавливаем механизм розетки в гнездо

Механизм второй розетки точно так же подсоединяем к краям прокинутых в отверстие проводов, зачищенных от изоляции на крайние 1 см

Проверяем, насколько ровно установлены механизмы розеток, используя строительный уровень или лазерный прибор

Примеряем лицевую панель спаренных розеток к месту установки. Если все нормально, фиксируем рамку, как инструктировал производитель

Шаг 1: Подготовка розеток к электромонтажным работам

Шаг 2: Отключение напряжения в квартирном щитке

Шаг 3: Укладка проводов для шлейфового соединения

Шаг 4: Подготовка проводки к подключению парных розеток

Шаг 5: Установка правого механизма розетки в гнездо

Шаг 6: Подключение второго механизма к прокинутым проводам

Шаг 7: Проверка геометрических норм установки

Шаг 8: Установка защитно-декоративной рамки поверх механизмов

После присоединения всех проводов, нужно розеточный механизм плотно прикрепить к подрозетнику шурупами. Затем следует проверить уровнем, все ли ровно отцентрировано. Если все в порядке, можно прикручивать лицевую часть розетки и проверять качество своей работы с помощью лампочки или другого исправного прибора. Предварительно не забыв включить ток на этой линии.

С особенностями подключения электротехнической арматуры с винтовыми зажимами ознакомит следующая подборка:

Галерея изображений

Фото из

Шаг 1: Монтаж суппортов модульных розеток ABB Niessen Zenit

Шаг 2: Подсоединение проводки к механизму розетки

Шаг 3: Подключение второй розетки по шлейфовой схеме

Шаг 4: Фиксация механизмов модульных розеток

Если лампочка зажглась – установка кухонной розетки произведена успешно. В противном случае предстоит все разобрать и заново соединить, не забыв перед началом работы обесточить линию.

Врезные модели розеток также можно устанавливать своими руками. Для этого предстоит аккуратно выпиливать отверстия в столешнице или шкафу, используя специальные инструменты. В сопровождающей инструкции производитель подробно указывает, как правильно подключать и использовать его изделие.

Устанавливая лицевую часть розетки, важно не перестараться при закручивании шурупов, чтобы ничего не лопнуло

Также можно воспользоваться услугами специалистов для выполнения всех монтажных работ – это зависит от желания, навыков и имеющихся инструментов у хозяина дома/квартиры.

Нередко для мощных потребителей зарубежного производства требуется розетка с евро-разъемом. Ниже представлена последовательность работ по ее установке:

Галерея изображений

Фото из

Для подключения электродуховки и автономной варочной панели сейчас не нужно полностью переделывать проводку, достаточно подключить розетку с комбинацией обычного и евро- разъема

В комплектации накладной розетки с комбинацией стандартного и евро-разъема входит непосредственно механизм и монтажная площадка с крепежом

Разберем комбинированную розетку перед установкой. Через отделенный от устройства суппорт отметим точки крепления и просверлим в них отверстия

Дюбель-гвоздями через пробуренные отверстия фиксируем суппорт. Для крепления можно выбрать другой вариант крепежа, подходящий для материала стены

Подключаем механизм сдвоенной комбинированной розетки к пластине-платформе. Аккуратно совмещаем монтажные отверстия

Механизмы спаренных розеток нужно соединить между собой, для этого используем три перемычки на фазу, землю и ноль

Соединенные между собой механизмы розеток надо теперь подключить к силовой ветке. Фаза с нолем подключаются непосредственно к механизму, земля — к клемме, расположенной между розетками

Перед финишной установкой корпуса сдвоенной розетки проверяем надежность подсоединения контактов и установки болтов

Шаг 1: Приобретение розетки для подключения варочной панели

Шаг 2: Подготовка устройства к электромонтажным работам

Шаг 3: Сверление отверстий на стене под установку суппорта

Шаг 4: Установка металлической пластины на стену

Шаг 5: Присоединение механизма розетки к суппорту

Шаг 6: Специфика соединения механизмов розетки между собой

Шаг 7: Подключение устройства к отдельной силовой линии

Шаг 8: Установка корпуса комбинированной розетки

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Выводы и полезное видео по теме

Видео #1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках их размещения:

Видео #3. Наглядное видео о подключении встраиваемого блока розеток:

Видео #4. Обзор выдвижной розетки, врезаемой в столешницу:

Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где комфортно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда находятся под рукой.

Ждем ваших рассказов о личном опыте в выборе места и установке розеток на кухне. Комментируйте, пожалуйста, в блоке, расположенном под текстом статьи. Здесь можно задать вопросы и указать на недоработки, если они были обнаружены в ходе ознакомления с материалом.

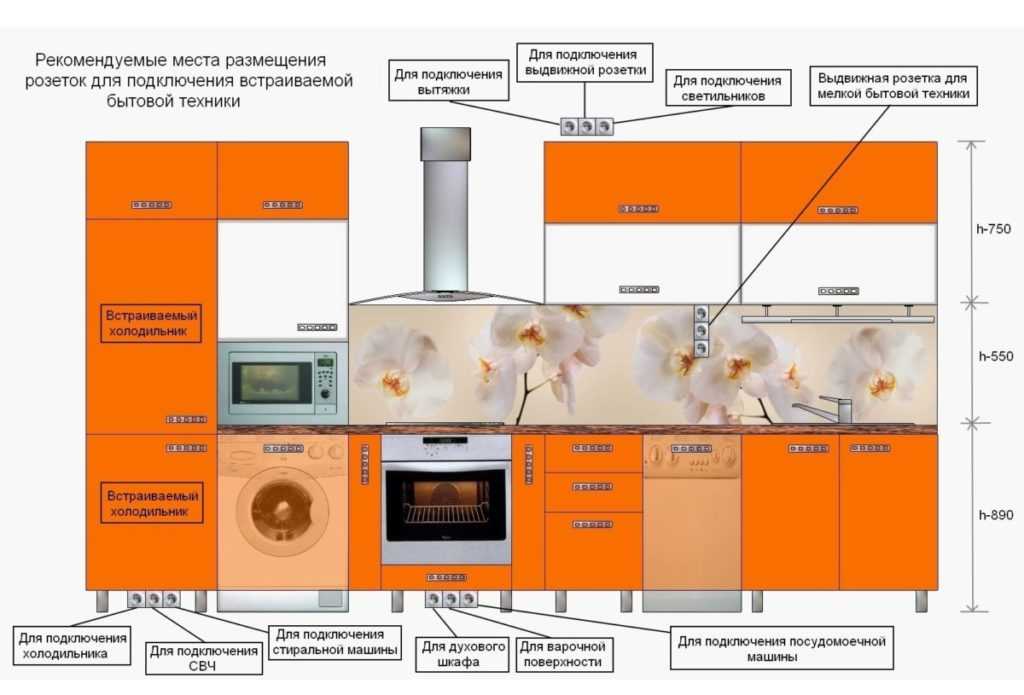

Схема расположения розеток и выключателей для встраиваемой техники на кухне

Содержание

  • С чего начать
  • Подключение и электропроводка
  • Высота расположения розеток
  • Розетки в рабочей зоне над столешницей
  • Особенности расположения розеток для различного кухонного оборудования
  • Типы розеток

Современные кухни предусматривают наличие мест для встраиваемой техники и установку светильников местного освещения. Это требует разработки такой схемы расположения розеток на кухне, которая сможет обеспечить удобную и безопасную эксплуатацию установленного оборудования.

Современный рост уровня жизни привел к тому, что в кухнях наших квартир и частных домов используется большое количество бытовых приборов. Кроме них к сети подключаются светильники, вентиляционная вытяжка, аудио и видео техника. При этом каждому потребителю требуется собственное место подключения к электросети через розетку или выключатель.

Правильное расположение розеток, с точки зрения безопасности и удобного пользования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного исполнения. Количество контактов определяется по типу подключаемой бытовой техники. Кроме того необходимо обеспечить возможность отключения или разъединения при необходимости.

С чего начать

Для определения мест расположения розеток и выключателей необходимо схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Потом заполните пространство между ними другой бытовой техникой и мебелью. Так вы сразу сможете увидеть примерные места расположения электрических разъемов и установки выключателей. Точное позиционирование, соответствующее нормам безопасности, делают позже.

Из сказанного можно сделать вывод, что решение вопроса электрической проводки следует начинать с комплектации кухни. Определите, что там будет стоять и станет ясно, где и какие розетки нужно устанавливать. При этом учтите, что число разъемов над столешницей должно соответствовать количеству мелкой бытовой техники. Кроме того для каждого светильника и вентиляционной вытяжки должен быть отдельный выключатель.

Подключение и электропроводка

Вопрос монтажа розеток и выключателей неразрывно связан со скрытой прокладкой проводов и кабелей. Для того чтобы проводка работала без перегрева необходимо произвести расчет нагрузок. Всю бытовую технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для небольших приборов на 500-800 Вт можно объединять в группы с подключением к одной линии. Все выключатели светильников и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации или на прикрепленной к устройству табличке.

При составлении схемы разместите устанавливаемые розетки в желаемых местах и укажите над ними максимально потребляемую мощность. После этого объедините их в группы таким образом, чтобы нагрузки на линии электропроводки были примерно одинаковыми. Нельзя допускать такого, когда розетка плиты, мощного духового шкафа, электрочайника и микроволновки были подключены к одной линии. Высока вероятность одновременной работы этих приборов, при которой возникнет существенная перегрузка.

Высота расположения розеток

Определение уровня установки подключений зависит от типа бытовой техники и необходимости регулярного доступа для разъединения контактов. Рекомендуемые монтажные высоты:

  • разъемы для крупной бытовой техники поднимают на 15-30 см от уровня пола;
  • розетки для часто используемых небольших потребителей размещают на фартуке кухни, при расположении над столешницей на 10-15 см;
  • для подключений светильников, вытяжки и кондиционера – 2 метра, однако это не относится к выключателям, которые ставят в удобном для пользования месте.

При монтаже проводки и установке розеток обязательно предусмотрите наличие заземления. Особенно в случае подключения бытовой техники с металлическим корпусом.

Правильная высота расположения розеток чрезвычайно важна для безопасной и удобной эксплуатации розеток. Поэтому, если вы не уверены в точности своих решений, обратитесь за помощью к специалистам. Профессионал выполнит все необходимые расчеты и примет наиболее оптимальные решения. Переделывать скрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такого рода.

Розетки в рабочей зоне над столешницей

Часть стены, расположенную между навесными шкафами и столешницей, называют кухонным фартуком. Именно здесь происходит большинство операций по приготовлению пищи с использованием небольших электроприборов. Здесь нужно предусмотреть такое количество розеток, которое позволит не отключать один кухонный инструмент, чтобы включить другой.

Высота установки 10-15 см от поверхности рабочего стола. Если опустить ниже, то пользоваться станет неудобно, а если поднять выше, то они будут сильно выделяться на общем фоне стены, некрасиво. Хорошо смотрятся два раздельных блока на три точки каждый, расположенные с разных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Или же для них предусмотреть отдельный блок, установленный в стороне.

Особенности расположения розеток для различного кухонного оборудования

При составлении схемы размещения розеток на кухне следует учитывать:

  • место установки бытовой техники;
  • потребляемую мощность;
  • габаритные размеры;
  • длину шнура подключения;
  • вероятность попадания влаги в точку подключения к электропитанию.

Поэтому для розеток под каждый тип оборудования существуют некоторые особенности их установки.

Холодильник

Место для установки холодильника, как самого крупногабаритного прибора, выбирается прежде других. Он должен быть удален от отопительных приборов, посудомоечной машины, нагревательных плит и духовок. Нежелательно и размещение его возле мойки, как вероятного источника влаги.

Периодически холодильник приходится размораживать и мыть. Для этого требуется отключить электропитание, не передвигая громоздкий предмет по кухне. Поэтому розетку для подключения лучше всего расположить сбоку от него, на высоте 20-40 см от пола, хотя при необходимости можно и выше. В этом случае вы всегда сможете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень редко превышает полтора метра. Обычно 1,2 м.

Посудомоечная машина

Этот агрегат при работе использует горячую и холодную воду. Существует вероятность выхода водяных паров или попадание жидкости на пол. Поэтому размещение розетки над машиной или под ней категорически запрещено. Только сбоку на высоте не менее 20 см. Лучшим решением будет установка точки подключения в соседнем шкафу. Вы всегда сможете отключить агрегат при необходимости и полностью исключите вероятность поступления влаги.

Микроволновая печь и не встроенная духовка

Особых требований к установке этих нагревательных приборов нет. Обычно их устанавливают так, чтобы была возможность заглянуть внутрь не наклоняясь и не задирая голову. Поэтому самый простой вариант предусмотреть наличие розетки для их подключения на кухонном фартуке.

Подключение стиральной машины

Требования к установке розетки для подключения стиралки аналогичны установке посудомоечной машины. Тут присутствует нагретая вода, но с меньшей вероятностью поступления горячих водяных паров. Эту точку также можно установить внутри шкафа или в стороне от места подключения к водопроводу и сливного шланга.

Кухонная вытяжка

Это устройство для удаления неприятных запахов и дыма при приготовлении пищи имеет сверху непроницаемый металлический или пластиковый зонт. Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Кроме того розетку не будет видно снизу. Способ монтажа выключателя зависит от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других требует отдельного стационарного выноса.

Светильники

Самым правильным, но не всегда самым простым, будет решение подключения светильников через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных приборов лучше всего установить над навесными шкафами. Тем самым вы сократите количество видимых постоянно висящих проводов на фоне кухонного фартука.

Электроплита и встроенный духовой шкаф

Оба прибора отличаются высокой потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем более к одной совмещенной розетке. Тип розетки для подключения обязательно указывается в инструкции изготовителя техники. Высота установки каждой точки не ниже 20 см от пола

Провода и саму розетку располагают за установленной мебелью. Для доступа к месту подключения в задней стенке шкафчика необходимо сделать отверстие соответствующего размера. Поскольку провод подключения выходит в верхней части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.

Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.

Типы розеток

Производители электрооборудования предлагают на рынке самые разнообразные модели бытовых розеток для кухонной техники и приборов. Они отличаются по дизайну, способу установки, количеству подключаемых фаз и даже по принципу действия. В числе распространенных вариантов можно назвать:

  • встроенные;
  • накладные;
  • угловые;
  • скрытые;
  • выдвижные.

Каждый тип имеет свои преимущества и недостатки. Поэтому желательно ознакомится с принципами их конструкции.

Встроенные

Для их установки в стенном массиве фартука делаются круглые углубления, в которые и устанавливаются розетки. Производятся, как в одиночном варианте, так и блоками на 2-3 подключения. Могут совмещать розетку и выключатель.

Накладные

Самый простой вариант установки, невысокая стоимость, красивый дизайн. Могут предусматривать открытую проводку для подключения или скрытую. Производятся в блочном и одинарном исполнении. Главное достоинство в отсутствии специальных монтажных работ с обустройством установочных отверстий и проемов.

Угловые

Разновидность накладных розеток, предусматривающая установку в местах стыка мебели или столешницы со стеной. Экономят место и выглядят довольно стильно. Могут располагаться как вертикально, так и горизонтально.

Скрытые

Располагаются внутри шкафов под столешницей. В скрытом положении на поверхности виден только небольшой круглый диск. Но при нажатии на него розетка выдвигается вверх и можно подключаться. Очень удобны и оригинальны. Однако, выбирая такие устройства, помните, что они ограничивают длину выдвижных шкафов.

Выдвижные

Конструктивный принцип такой же, как и у скрытых розеток. Только в рабочем состоянии они расположены не вертикально, а горизонтально. Изготовлены в виде прямоугольных блоков и так же поднимаются при нажатии на поверхность.


Рейтинг:

4.9

(1882)

Схемы подключения настенных электрических розеток

автор: Дейл Кокс

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная схема подключения настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинный слот слева — это нейтральный контакт, а короткий — горячий контакт. Заземляющий контакт внизу, центр имеет форму полумесяца. Не используйте эту розетку при отсутствии заземляющего провода. Эту розетку обычно можно найти в настенных розетках гостиной и спальни. Один из них может управляться выключателем и/или подключаться к другим розеткам в цепи. Для такой розетки на 15 ампер для питания цепи следует использовать кабель 14/2 с заземлением.

Подключение незаземленной поляризованной розетки

Это старая версия розетки на первой схеме. Слоты имеют разные размеры для подключения поляризованных вилок, но в нем отсутствует гнездо для заземления. В этой розетке не используется заземляющий провод, и нет защиты от поражения электрическим током, которую обеспечивает заземленная розетка, описанная выше. При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если только он не заземлен перемычкой к металлической розетке, которая подключена к заземлению сервисной панели дома через непрерывный металлический кабелепровод. Здесь провода цепи содержатся в спиральном металлическом канале, известном как бронированный кабель. Иногда к металлической спирали наматывается небольшой провод, который соединяется с металлической розеткой для заземления.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете. В нем отсутствует заземляющий контакт, а гнезда для штепсельных вилок имеют одинаковый размер. В этих устройствах не использовался заземляющий провод, и оба гнезда для вилок обрабатывались одинаково в отношении полярности. Провода, используемые с этими розетками, обычно были черными. При такой конфигурации любой провод в цепи может быть постоянно горячим, а защиты от поражения электрическим током нет. При замене незаземленного устройства в старой цепи, подобной этой, используйте поляризованную розетку, указанную выше, а не заземленную розетку наверху, если только она не заземлена на металлическую розетку, которая сама заземлена на электрическую систему дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На этой схеме показана розетка GFCI или прерывателя цепи замыкания на землю в 15-амперной цепи. Эти устройства доступны как на 15, так и на 20 ампер. GFCI имеет два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник из цепи всегда будет подключен к клеммам линии. Любая стандартная дуплексная розетка или другое устройство, подключенное к клеммам нагрузки на этом устройстве, будет защищено этим GFCI. На кухне, где доступна только одна розетка и необходимы как выключатель для мусоропровода, так и розетка GFCI, можно использовать комбинацию выключатель/gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI к одной и той же цепи, подключите источник к клеммам линии на каждом устройстве с помощью сращивания косичек. Клеммы нагрузки не используются для этой цепи. Смотрите больше схем подключения GFCI по этой ссылке.

Схема подключения 20-амперной 120-вольтовой дуплексной розетки

20-амперная 120-вольтовая дуплексная розетка, подобная этой, должна быть установлена ​​в цепи с использованием кабеля 12 AWG и 20-амперного автоматического выключателя. Эти розетки обычно находятся в кухонных розетках, где необходимы две ответвления для обслуживания мелкой бытовой техники и холодильника по отдельности. При использовании этого устройства для тяжелых бытовых приборов, таких как стиральные машины и микроволновые печи, его следует подключать к специальному автомату защиты на 20 ампер/120 вольт. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение 20-амперной розетки 240-вольтового прибора

Эта розетка обычно используется для большой нагрузки, такой как большой кондиционер. Розетка должна быть подключена к специальному автоматическому выключателю на 20 А/240 В на сервисной панели с помощью кабеля 12 | 2 AWG. В этой проводке и черный, и белый провода используются для передачи 120 вольт каждый, а белый провод обмотан изолентой, чтобы пометить его как горячий. В этой цепи не используется нейтральный провод, а провод заземления подключается к клемме заземления на устройстве. Слоты сконфигурированы так, чтобы принимать вилки только от совместимых устройств.

Подключение 30-амперной 240-вольтовой розетки

30-амперная цепь когда-то была нормой для больших высоковольтных приборов, таких как сушилки для белья и кухонные плиты. Эти розетки больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. 3-жильный кабель необходим для двух проводов на 120 вольт и нейтрали, что в сумме дает 240 вольт. Такое расположение позволяет питать нагревательные элементы в приборе, используя два 120 вольт вместе и 120 вольт отдельно для питания таймеров и освещения. Наименьший кабель, разрешенный для использования с 30-амперной цепью, имеет калибр 10, но в одной из этих цепей также можно найти кабель калибра 8. Цепь подключается к специальному автомату защиты на 30 ампер.

Схема подключения сушильной розетки на 30 А

Это более новая версия устаревшей розетки на 30 А, представленной на предыдущей схеме. Эта схема используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, которого нет в старой 30-амперной цепи, для дополнительной защиты от поражения электрическим током. Для такой розетки на 30 ампер требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 вольт, нулевой провод и провод заземления. Эта розетка подключена к специальному автомату защиты на 30 ампер и обеспечивает в общей сложности 240 вольт для питания нагревательных элементов сушилки и 120 вольт для питания освещения и других функций устройства.

Подключение 50-амперной, 240-вольтовой розетки

Эта схема подключения используется для 50-амперной розетки. Розетка должна быть подключена к специальному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт. Два провода с напряжением 120 вольт каждый могут быть объединены для подачи высокого напряжения в контуры отопления, а один из проводов на 120 вольт может обслуживать освещение или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а провод заземления обеспечивает дополнительную защиту от поражения электрическим током, которой нет в старых 30-амперных и 240-вольтовых подключениях приборов.

Больше подобных материалов на сайте «Сделай сам» Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью винтов клемм для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
