Схема подключения розеток на кухне: расположение, высота, установка, разновидности, схемы

Схема разводки электрики на кухне

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели, холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке либо доме должна быть тщательно продуманной и в то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Сразу же отметим, что согласно СП 256.1325800.2016 п. 15.28 (по СП 31.110 п. 14.27) в кухнях квартир должно быть установлено не менее 4 розеток на ток 10 (16) ампер, а если у вас дом с электроплитами, то их можно подключать либо непосредственно к сети (кабелем к клеммнику), либо через поляризованный штепсельный соединитель (розетку).

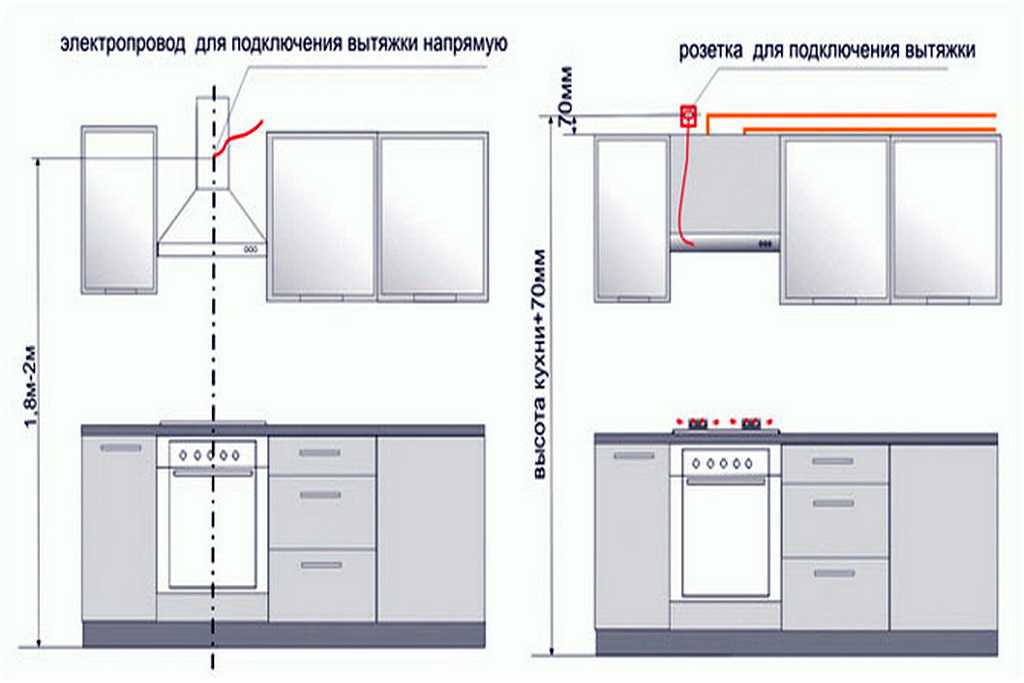

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры ниже. При этом розетки должны быть на расстоянии около 60 сантиметров от мойки и важно чтобы на них не попадали брызги воды. Подробнее об этом в статье — https://samelectrik.ru/rozetki-na-kuxne.html.

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка).  Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2) сечение жил кабеля для электроплиты должно быть не меньше чем 6 кв. мм, при этом учитывайте её реальную мощность и проверяйте достаточно ли 6 кв. мм. сечения.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть правильно рассчитан. О том, как выбрать УЗО и как выбрать автоматический выключатель, мы рассказали в отдельных статьях. Чаще всего на розетки ставят автомат 16А, на освещение 10А, а на мощную бытовую технику номинал автоматического выключателя рассчитывают индивидуально. УЗО ставят на ток утечки 30 мА и номинальный ток на ступень больше, чем автомата.

Вот и все, что хотелось рассказать Вам о том, как должен выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне, в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Опубликовано 20.03.2015 Обновлено 26.02.2019 Пользователем Александр (администратор)

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением. В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Содержание

• 1 Рассчитываем мощность сети
• 2 Подбираем провод
• 3 Построение схемы разводки
• 4 Установка электрощита
• 5 Монтаж выключателей и розеток на кухне
  • 5.1 Штробление под проводку стен
  • 5.2 Укладка провода
  • 5.3 Установка розеток и выключателей

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

• Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
• Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

• простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
• разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
• правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
• на каждой ветке устанавливают УЗО для защитного отключения;
• если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

• соединять заземление с нулевым проводом;
• заземлять нулевые и заземляющие жилы разных линий;
• делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

• выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
• выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
• в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
• выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе



Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

   Установленный подрозетник

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Как разработать схему электропроводки кухни

При планировании новой планировки кухни или ремонта мы рекомендуем сначала разработать схему электропроводки кухни. Это может показаться едва ли заслуживающим внимания, но ваша проводка будет определять уровень эффективности и функциональности вашей кухни. Сантехника и электропроводка — это две вещи, которые вам нужно сделать правильно.

Ваша кухонная проводка может повлиять на то, какими приборами вы можете управлять, а также на любые потенциальные новые осветительные установки. Удобство и полезность вашей кухни являются частью вашей повседневной жизни. Ваша проводка может стать настоящей головной болью в ближайшем или отдаленном будущем, если ее неправильно спланировать и установить.

Для тех, кто не знаком с этой темой, электропроводка на вашей кухне состоит из различных цепей. Эти цепи спроектированы и установлены для выполнения различных электрических функций и удовлетворения этих конкретных требований.

Например, ваши основные приборы потребляют много электроэнергии, а для освещения требуется меньше. Чтобы обеспечить стабильность и иметь организованную электрическую систему, необходимо составить правильную схему.

Почему важна электрическая схема?

Проводите электропроводку на кухне с учетом вашего грандиозного плана. Подумайте, какую технику вы хотите видеть на своей кухне. И что важно, имейте в виду, какие еще устройства вы, возможно, захотите установить в будущем. Обязательно запланируйте дополнительные электрические розетки выше и ниже по всей кухне.

Помните, что некоторые розетки должны быть легко доступны для работы с некоторыми кухонными приборами. Разместите эти точки питания в тех местах вашей кухни, которые удобно использовать для регулярного использования. И имейте в виду, что в будущем могут появиться дополнительные устройства, которые вы захотите использовать.

Схемы электропроводки на кухне абсолютно необходимы для установки электропроводки. Обычно план составляет электрик, и он вносит неоценимый вклад в размещение и функциональность.

Важным шагом является консультация с лицензированным электриком или инженером-электриком. Это эксперты, которые могут помочь вам выбрать правильный путь для безопасной оптимизации вашего окружения. И ваша идеальная кухня должна соответствовать национальным электротехническим нормам и стандартам.

Однако разумно принимать активное участие в планировании электропроводки на кухне. Сделав это, вы сможете настроить свой план электропроводки так, чтобы он был максимально полезен для вашей семьи.

Как приступить к разработке электрической схемы вашей кухни

Начните с чертежа или макета вашей кухни. На макете обязательно добавьте все свои основные приборы и то, где вы хотите их разместить на кухне. Электропроводка проходит вдоль стен, поэтому все цепи на схеме будут начинаться от стен.

Вам потребуются специальные схемы для некоторых приборов с указанием напряжения и силы тока для каждого из них на схеме. Кроме того, на кухонных схемах используются некоторые стандартные символы, поэтому обязательно используйте их, когда это применимо, чтобы избежать возможной путаницы. Если вам нужна дополнительная информация и вы хотите углубиться в нее, в Интернете есть множество легкодоступных источников.

Что такое хоум-раны?

Таким образом, большинство кухонь используют два «хоумрана». «Хоумран» — это, по сути, одна цепь с тремя-четырьмя точками питания. Они будут работать для мелких приборов и других небольших электрических коммунальных услуг.

С их помощью вы можете добавить набор из 3–4 розеток по обеим сторонам комнаты. Вы делаете это, размещая два хоум-рана вдоль стен там, где считаете нужным. Если вы размещаете эти точки питания рядом с кухонной раковиной или в любом месте, подверженном воздействию воды, обязательным стандартом NEC является использование для этих точек доступа как AFCI, так и GFCI.

Освещение обычно находится в панелях для групп источников света, в зависимости от предпочтений. На вашей кухне может быть несколько панелей или точек питания. Однако имейте в виду, что для низковольтного аварийного освещения требуются панели, отличные от других.

Обязательно обратитесь к некоторым примерам диаграмм в Интернете или проконсультируйтесь с электриком, чтобы помочь вам начать работу. Схему кухни составить сложно. Но с правильной информацией и советами вы можете быть более уверены в своем макете.

О чем следует помнить при проектировании электропроводки:

Национальные электротехнические нормы и стандарты

Национальные электротехнические нормы и правила — это общие стандарты и правила электромонтажа, которым необходимо следовать при прокладке электропроводки в вашем доме. Национальное агентство противопожарной защиты устанавливает эти стандарты и предоставляет рекомендации по применению этих методов для большинства домохозяйств. Однако в зависимости от критериев, установленных вашими местными властями, некоторые из этих правил могут измениться.

Защита GFCI и AFCI — это два критерия, которые в настоящее время являются обязательными для домашней проводки. GFCI предотвращает поражение электрическим током в доме, особенно с точками питания рядом с водой.

Прерыватели цепи замыкания на землю (GFCI) определяют разницу между количеством электричества, поступающего в цепь, и количеством электричества, которое уходит. Когда происходит изменение потока электричества, опасность поражения электрическим током становится опасной. GFCI улавливает это изменение и немедленно отключает питание.

Прерыватели цепи дугового замыкания (AFCI) — это устройства, которые обнаруживают любое искрообразование или искрение, когда электричество скачет между неисправными проводными соединениями. Всякий раз, когда это происходит, существует риск электрического возгорания. AFCI предотвращают это, отключая текущий поток в таких ситуациях.

Другие национальные электротехнические нормы (NEC) и стандарты определяют количество цепей и методы, разрешенные для проведения электрических токов через домашнее хозяйство. Еще одно требование касается регулировки емкости в зависимости от температуры и воздействия различных факторов.

Вы должны учитывать эти характеристики при разработке схемы электропроводки, так как они могут определить, какие цепи проходят где.

Планировка вашей кухни

При разработке электрической схемы кухни учитывайте общую планировку кухни. Насколько близко розетки к раковине? Как вы будете размещать свою технику на столешнице?

Также важно учитывать расположение различных типов освещения, которые вам могут понадобиться. Но имейте в виду, что в дизайне должна быть гибкость на ближайшее или отдаленное будущее.

Хотя сейчас это может показаться неуместным, есть много аспектов вашей кухни, которые вы, возможно, захотите изменить позже. При разработке плана электропроводки помните об общих точках питания и потенциальных требованиях, помимо схемы расположения.

Если вы планируете организовать питание специально для вашей нынешней планировки кухни, делайте это таким образом, чтобы вы могли вносить изменения или ремонтировать с минимальными усилиями.

Во многих хорошо спроектированных домах, построенных десятилетия назад, учитывались общие требования к электропроводке, и поэтому они практически не требуют настройки при модернизации или дополнении.

Итак, выберите схему подключения, исходя из общего представления о том, какой прибор или осветительный элемент будет использоваться.

Читайте также: 5 способов спланировать планировку кухни

Техника, которую вы планируете использовать

Прежде чем приступить к составлению электрической схемы, вы должны иметь четкое представление о том, какие бытовые приборы вы будете использовать и какое освещение тебе понадобится. Кухонные приборы, такие как холодильник, электрический дымоход, плита, посудомоечная машина и мусоропровод, потребляют больше энергии и требуют специальных цепей.

Поскольку некоторые устройства могут быть повреждены электрическими колебаниями или скачками напряжения, необходимо заранее определить различные розетки, для которых может потребоваться дополнительное питание, и подготовиться к этому.

Часто люди предпочитают размещать дополнительное освещение над кухонной мойкой и возле плиты. Хотя это может помочь свести к минимуму потребление электроэнергии, когда вы находитесь на кухне, это также удобство, которого многие ожидают. Так что это особенность, которую следует учитывать при разработке плана проводки.

Вы также должны предусмотреть освещение для конкретных задач, где будут установлены кухонные шкафы, даже если в этом может не быть неотложной необходимости. Подсветка шкафов и шкафов — удобное дополнение и обновление вашей кухни. Добавление панели освещения, которая может пригодиться позже, может быть разумным шагом.

Большинство мелких кухонных приборов не требуют отдельной цепи и используют общие розетки. Тем не менее, при проектировании кухни убедитесь, что на всякий случай есть несколько точек питания, которые могут поддерживать более высокое энергопотребление. Вы хотите избежать срабатывания автоматического выключателя.

Консультация с лицензированным электриком

Теперь, когда у вас есть общее представление о том, что следует учитывать при разработке электрической схемы вашей кухни, обязательно проконсультируйтесь с лицензированным электриком. Есть много технических деталей и спецификаций, которые нужно соблюдать. Неправильно выполненная проводка на кухне обходится дорого и представляет угрозу безопасности.

Во-первых, мы рекомендуем иметь хорошее представление о потребностях вашей семьи при разработке электрической схемы вашей кухни. Затем обратитесь к подрядчику или лицензированному электрику, чтобы получить совет относительно наиболее подходящего плана для вашего дома.

Активный интерес к вашей электропроводке окупится в долгосрочной перспективе. Знакомство с вашей электрической схемой и компоновкой является важным знанием, которым нужно обладать. Это может пригодиться во время будущих ремонтов или даже при самостоятельном быстром ремонте позже.

То, что вы теперь знаете о разработке схемы электропроводки на кухне, поможет вам принять более правильное решение для вашего дома и домашнего хозяйства.

Как подключить розетку GFCI?

Содержание

Что такое GFCI?

GFCI, также известный как «прерыватель цепи замыкания на землю», представляет собой защитное устройство, которое автоматически обнаруживает замыкания на землю и ток утечки и обеспечивает личную защиту от поражения электрическим током. GFCI в качестве розетки / розетки, комбинированного или автоматического выключателя автоматически отключает основной источник питания в течение миллисекунды от поражения электрическим током.

GFCI необходимо установить во влажных, водопроводных и водопроводных трубах или других подобных условиях и местах, таких как ванная комната, кухня, горячие трубы, мастерская, бассейн, прачечная, л и любых других местах, где вода и электричество могут быть вступай в контакт. См. Кодовые требования NEC для GFCI

. Устройства GFCI особенно полезны для приборов и оборудования, подключаемых шнуром, которые используются на открытом воздухе или вблизи воды. Существует несколько типов GFCI, таких как розетка GFCI, комбинированный выключатель и розетка GFCI, автоматический выключатель GFCI и переносное GFCI.

Сообщение по теме: GFCI: прерыватель цепи замыкания на землю. Типы, работа и применение

В сегодняшних руководствах по проводке мы покажем, как подключить и установить розетку GFCI в жилых районах, чтобы защитить выключатель света, обычную розетку / розетку, свет и выключатели.

На следующем рисунке показано, что такое GFCI и как его подключить?

Перед установкой необходимо отличить УЗО от обычной розетки/розетки. Как показано на рисунке выше, клеммы Line (активные, горячие или фазовые) имеют узкие лезвия, а нейтральные клеммы имеют широкие лезвия. В выпускном отверстии GFCI между верхней и нижней клеммами нет отрывного ребра, как в обычном выпускном отверстии. В обычной розетке/розетке только одна боковая клемма должна быть подключена к входящему питанию через фазный и нулевой провода, и обе розетки будут работать нормально.

В GFCI маркировка клемм нагрузки и линии должна быть проверена по дате паспортной таблички, напечатанной на ней, или по руководству пользователя, предоставленному производителем.

На приведенной выше схеме нагрузка не подключена к УЗО, т. е. другая розетка, выключатели и дополнительная нагрузка не защищены розеткой. Простыми словами, защищены только две розетки в GFCI. Давайте посмотрим, как защитить дополнительные нагрузки с помощью выхода GFCI следующими различными способами.

• Связанная публикация: Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI

Подключение розетки GFCI с выключателем освещения

На первой схеме односторонний выключатель и лампочка подключены к клемме нагрузки GFCI. Таким образом, выключатель и лампочка защищены GFCI.

На второй схеме выключатель света подключен к линейным клеммам GFCI. Это означает, что выключатель света не защищен GFCI и будет работать как обычная цепь.

Подключение розетки GFCI к обычной розетке/розетке

То же, что и на приведенных выше схемах подключения GFCI, обычная розетка подключается к клеммам нагрузки GFCI. Таким образом, розетка GFCI и обычная розетка, подключенная к клеммам нагрузки GFCI, защищены от тока утечки на землю и землю.

На следующей схеме обычная розетка подключена к прямому источнику питания, т. е. линейным клеммам GFCI. Таким образом, обычная розетка не защищена GFCI.

• Сообщение по теме: Как подключить комбинированный выключатель и розетку?

Подключение розетки GFCI с комбинированным выключателем — розетка, розетка и выключатель света

На этой схеме подключения и установки розетки GFCI комбинированный (выключатель + розетка), SPST (односторонний) переключатель и обычная розетка подключены к стороне нагрузки GFCI. Это означает, что все нагрузки, подключенные к клеммам нагрузки GFCI, защищены. Тумблер в розетке комбинированного выключателя управляет первой лампочкой, а односторонний переключатель управляет второй лампочкой. Короче говоря, все нагрузки защищены GFCI.

На следующей диаграмме упомянутая выше нагрузка, т. е. компоненты и устройства, подключены к линейным клеммам GFCI, т. е. они подключены к прямому основному источнику питания. Таким образом, комбинированный выключатель — розетка, выключатель света и обычная розетка не защищены от GFCI.

Вы можете добавить дополнительные нагрузки в соответствии с вашими потребностями, но имейте в виду, что максимально допустимое количество коробок на один автоматический выключатель составляет 12, где одна цепь состоит из всех коробок на одном автоматическом выключателе. Кроме того, см. следующие общие практические правила и меры предосторожности при установке GFCI.

• Сообщение по теме: Как подключить автоматический выключатель GFCI? 1, 2, 3 и 4 полюса GFCI Проводка

Полезное правило для GFCI

• Только один GFCI/AFCI на цепь. Если вы увеличите предел, это может привести к отключению цепи.
Автоматический выключатель GFCI
• защищает всю цепь, а розетка GFCI может быть установлена ​​для защиты дополнительных розеток, выключателей и т. д.
• Нет необходимости устанавливать дополнительное устройство GFCI, если цепь уже защищена автоматическим выключателем GFCI.
• Для безупречной работы УЗО необходимо правильно заземлить УЗО, иначе оно не сработает мгновенно, а сработает до серьезного повреждения и поражения электрическим током.
• Не следует использовать GFCI с некоторыми устройствами, такими как водонагреватель с принудительной вентиляцией, иначе это нарушит правильную работу контура.
• Кнопка «Тестирование» и «Сброс» на устройстве GFCI предназначена только для целей тестирования, т. е. устройство GFCI необходимо протестировать перед окончательной операцией, чтобы убедиться, что оно работает правильно.
• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 А и 20 А.
• 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т. е. проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подсоедините провода к правильной стороне розетки.
• Рекомендуется регулярное техническое обслуживание, проверки и испытания при проверке портативного устройства защитного отключения перед каждой операцией.
• Свяжитесь с уполномоченным и лицензированным электриком для установки GFCI, если вы не уверены в схемах подключения.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Примечание. Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам электропроводки в вашем регионе в соответствии с NEC, IEC и т.
