Рекуператор приточно вытяжной вентиляции: Приточно-вытяжная вентиляция (Рекуператоры) — Купить в интернет-магазине Свежий воздух: цены и отзывы.

ПВУ с рекуперацией тепла и влаги: виды рекуператоров

Наша компания производит приточно-вытяжные системы вентиляции с применением высокоэффективных энтальпийных рекуператоров, благодаря которым удалось добиться стабильной рекуперации с высоким КПД в сложных климатических условиях.

Необходимо отметить, что энтальпийные рекуператоры TURKOV являются единственными, производимыми в Российской Федерации.

Энтальпийный рекуператор предназначен для передачи приточному воздуху тепла и влаги от отработанного. Помимо влаги из вытяжного воздуха переносится и часть тепла, тем самым увеличивая коэффициент полезного действия рекуператора.

Влагопроизводительность рекуператора зависит от температуры наружного воздуха. Выполненная из полимерной мембраны рабочая область пропускает молекулы водяного пара из увлажнённого вытяжного воздуха и передает сухому приточному.

В рекуператоре не происходит смешивания приточного и вытяжного потоков воздуха.

Молекулы воды проходят через мембрану благодаря диффузии из-за разницы концентрации водяного пара по обе стороны мембраны, размеры ячеек которой настолько малы, что пройти через неё может только водяной пар — для прочих веществ, загрязняющих воздушный поток, мембрана оказывается надёжной преградой.

Обладая свойством губки, пластина рекуператора позволяет ему впитывать влагу без выпадения на поверхности пластин конденсата.

Корпуса приточно-вытяжного вентиляционного оборудования, выпускаемого компанией, неизменно совершенствуется, улучшая свойства теплоизоляции и шумопоглощения.
Благодаря использованию полипропилена, удалось добиться кардинального снижения уровня низкочастотного шума.

Наша компания предлагает широчайший спектр вентиляционного оборудования с рекуперацией, способного удовлетворить потребностям помещений самого разного назначения и масштаба.

Основные отличия приточно-вытяжных систем вентиляции TURKOV

Возможности	Zenit	Zenit HECO	CrioVent
Стабильная работа рекуператора	до -25°С	до -35°С	до -45°С
Возврат тепла (КПД возврата)	71%	86%	89%
Возврат влаги (КПД возврата)	40-50%	40-50%	50-60%
Количество рекуператоров	2	3	4
Предназначены для работы в условиях	Юга и Средней полосы России	Сибири и Дальнего Востока	Сибири и Крайнего Севера
Раздел в каталоге:	Подробнее. ..	Подробнее…	Подробнее…

Помимо энтальпийных рекуператоров приточно-вытяжная вентиляция может быть оборудована и другими типами рекуперативных устройств, с кратким обзором которых мы и предлагаем вам ознакомиться:

О рекуперации в системе приточно-вытяжной вентиляции

Этот процесс определяет возврат некоторого количества тепла для повторного подогрева воздуха, поступающего в помещение. Возвращение осуществляется через теплообменник рекуператора, когда часть тепла передаётся из удаляемого воздуха поступающему свежему потоку. А в жаркий период лета теплообменник уменьшает проникновение в комнату вместе с приточным воздухом высокой температуры окружающей среды.

В теплообменниках вытяжной и приточный воздух протекает порознь, имея разную температуру. Холодный воздух, соприкасавшийся с тёплой поверхностью стенки, нагревается. Воздушный поток с повышенной температурой, контактируя с холодной поверхностью, охлаждается.

Основные характеристики рекуператоров

Приточно-вытяжная вентиляция с рекуперацией применяется на промышленных и общественных объектах, а также на жилых сооружениях. Показатели, по которым различают вентиляционные установки с рекуперацией следующие:

• по имеющейся мощности.
• по конструкции теплоносителя.
• существующие типы могут быть трубчатыми, пластинчатыми и ребристыми.
• по используемому материалу для передачи тепла. Эту функцию выполняет воздух или жидкость.
• по ходу движения энергоносителя, направление которого может быть прямым, поперечным или противоточным.
• от места установки на объекте. Если рекуператор обслуживает помещения всего здания, его называют центральным. К децентрализованным устройствам причисляют те, которые смонтированы для обслуживания отдельных комнат или офисов.

Основные составляющие конструкцию рекуператора такие:

• корпус для закрепления комплектующих узлов агрегата, обеспечения их сохранности и работоспособности.
• теплообменник, выполняющий обмен тепла между различными носителями энергии.
• блок вентиляторов — для перемещения потоков воздушных масс по вытяжке и притоку.
• нагревательные элементы, поддерживающие необходимую температуру.
• многоступенчатые фильтры с разной степенью очистки воздуха, задерживающие загрязнения, примеси, запахи.
• блок автоматики с программируемыми элементами управления процессов рекуперации.
• контроллер с панелью отображения реального режима работы по таймеру с функцией диагностики узлов, датчиков.
• воздушные заслонки разной формы с ручным или электрическим приводом, регулирующие пропускную способность воздухопровода.
• клапана с резиновыми уплотнителями, имеющие ту же функцию что и воздушные заслонки.
• шумоглушители для поглощения исходящего звука от работающего устройства.

Основные виды рекуператоров

Характеристика роторного типа.

Они занимают широкий сегмент применения в промышленности и в коммунальном хозяйстве. Имея большую поверхность теплообменника, устройства такого вида достаточно эффективны. Возможность регулирования скорости оборотов ротора, позволяет выбирать требуемый оптимальный режим. КПД у него меньше, чем у пластинчатого рекуператора. Объясняется это повышенным потреблением электроэнергии для его оптимальной работы. К недостаткам относятся: большой габарит рекуператора, контроль над вращающимся ротором и частичное попадание воздуха из вытяжной струи в поступающий приток. По этой причине ограничивается использование роторных теплообменников во влажных и токсичных средах.

Конструкция роторного рекуператора и его работа.

Основным узлом является набор теплообменных дисков с лопастями, образующих цилиндрической формы ротор. Вращаясь, он проталкивает потоки воздуха. И в то же время, как теплообменник нагревает его или охлаждает. Диски, количество которых может изменяться, состоят из ячеек, изготовленных из гофрированного листового материала. При монтаже вал барабана ориентируют горизонтально, выдерживая параллельность к направлению движения потоков воздуха. Вращаясь, он прогоняет попеременно сначала нагретый воздух, затем втягивает приточный, передавая ему часть тепла. Структура устройства технически сложная, повышающая его стоимость. При его установке требуется квалифицированный монтаж и умелое эксплуатационное обслуживание.

Характеристика пластинчатого рекуперативного устройства.

Работая по приточно-вытяжной системе, оно предназначено для вентиляции и сбережения тепловой энергии. Основной характеристикой является его эффективность (КПД). Тепловой коэффициент подсчитывают по такой формуле. Разницу температур в помещении после притока и наружного воздуха разделяют на разницу температур удаляемого и наружного воздуха.

Устройство пользуется повышенным спросом заказчиков. Недостатком является появление на пластинах со стороны выхода следов обмерзания. Это объясняется тем, что пластина теплообменника имеет разную температуру с удаляемым воздухом.

Поэтому образуется конденсат. Понижение внешней температуры, ускоряет наращивание слоёв обледенения. Обмёрзшие пластины создают сопротивление для проходящей струи воздуха. Из-за этого уменьшается производительность вентиляции, рекуперация замедляется до полной остановки устройства. Работа возобновляется после оттаивания пластин. Степень обмерзания регулирует специальный клапан. При возникновении слоя льда клапан открывается, и входящий воздух некоторое время поступает без подогрева. Вытяжной тёплый воздух направлен на размораживание ледяного слоя, а образовавшиеся влажные потёки сливаются в дренажную ёмкость и в канализацию. В таком режиме расход энергии на работу рекуператора снижается до минимума.
Об устройстве рекуператора и его работа. Состоит он из корпуса, изготовленного из алюминиевого, оцинкованного листа с антикоррозийным покрытием. Стенки внутри корпуса покрыты слоем изоляционного материала. Приточный и вытяжной воздух проходят через встроенные фильтры.

Сравнивая с роторным устройством — потоки воздуха в пластинчатом рекуператоре чётко разграничены. Вытяжной и приточный каналы разделены пластинами. На аэродинамические характеристики и КПД влияет выбранное расстояние между пластинами теплообменника.

Узлы для обмена теплом изготовлены из меди, алюминия или стальных листов. Алюминиевый теплообменник отличается повышенной теплопередачей и устойчивый к коррозии. Для изготовления используют также пластиковые или очень редко целлюлозные материалы. Пластиковые теплообменники имеют малый вес, небольшую производительность и используются для бытовых условий. Бумажные теплообменники редко применяются, но они хорошо трансформируют влагу и тепло. Влага не удаляется в атмосферу, а поступает в комнату вместе с входящим воздухом. Количество набора пластин, разделяющих потоки, может быть разным. Оптимальное расстояние выдерживают от 5 до 9 мм. Регулируя подбором количества кассет, уменьшают появление конденсата. Тепловой элемент оттаивания уменьшает КПД, забирая на своё функционирование часть электроэнергии.

Конструкция легко монтируется, надёжна в эксплуатации и небольшой стоимости.

Рекуператоры, монтируемые на крышах

Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.

Характеристика.

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция.

Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.

Рекуператор с водяной циркуляцией

Характеристика.

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении

приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция.

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Подбор приточно-вытяжной вентиляционной установки

Существуют специальные программы выбора вентиляционных установок. Используя компьютер, и в соответствии с предъявляемыми требованиями, подбирают оборудование с учётом производительности, расхода воздуха, подходящей комплектации. Программа смоделирует установку с необходимыми габаритами и характеристиками. Реально можно проанализировать оптимальное соединение узлов и составляющих элементов. Выполнение программы не требуют специального обучения. Подбор приточно-вытяжной вентиляционной установки облегчён демонстрацией на мониторе результата выбора. Указывают только её состав, заложив необходимую информацию с предлагаемых вариантов. Выбор ведётся автоматически, согласно введённым заказчиком данных. Дальше, как в игровом конструкторе, убирают или дополняют требуемые узлы. Например, добавить секцию водяного подогрева, указав её параметры. Или включить другие элементы регулировки и комплекты автоматики.

Кратко о монтаже рекуператора

До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.

Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.

Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.

Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.

Список вопросов по выбору приточно-вытяжной вентиляции с рекуперацией

Заказчику необходимо.

1. Получить от менеджера или продавца информацию о производителе оборудования. Продолжительностью существования фирмы, её положение на рынке сбыта и отзывы покупателей.
2. Уточнить производительность рекуператора в месте его установки. В соответствии с размерами, планировкой помещения или дома. Информацию можно получить от специалистов компании.
3. Определить сопротивление воздушного потокам после монтажа установки, с учётом размеров и сгибов воздуховода. Расчёт выполняется проектировщиком.
4. Выбор типа и мощности рекуператора, учитывая расход воздуха и сопротивлением трубопроводов. Выполняет проектировщик.
5. Определение класса (энергопотребление) рекуператора. Заказчик получает ответ на вопросы: расходы на эксплуатацию системы, количество сэкономленной энергии, расчёт расходов на отопительный сезон.
6. Проверить наличие сертификата и срок действия гарантии. Она выдаётся на комплектующие узлы рекуператора и всей приточно-вытяжной системы вентиляции. Чем лучшее качество комплектующих узлов — тем дороже будет стоить устройство.
7. Сравнить паспортный КПД с реальным коэффициентом. Он зависит от:
   — разницы температуры воздуха в помещении и наружной среды;
   — типа кассеты теплообменника;
   — влажности воздуха;
   — правильной компоновки системы и её размещение на объекте.

КПД для разных типов рекуператоров.

• Для бумажного пластинчатого теплообменника он составит 60—70%. При промерзании установки её размораживает сама система, снижая при этом производительность. Наивысший показатель достигают при отсутствии функции оттаивания и дополнительного подогрева поступающего воздуха.
• Для алюминиевого пластинчатого теплообменника КПД составит до 63%. Иногда производительность уменьшается до 45%. Это связано с частым процессом оттаивания теплообменника. Образование на поверхности льда устраняют увеличением расхода электроэнергии.
• В роторном рекуператоре КПД регулирует «автоматика». Она реагирует на показания датчиков температуры, размещённых снаружи и в помещении. Однако, при появлении ледового наслоения КПД снижается.

Ориентировочная характеристика некоторых бытовых рекуператоров.

Основные показатели	Количество	Единица измерения	Примечание
Приток (поступление)	115—135	куб.м. в час	Единовременное осуществление вытяжки и притока. Регулировка воздухообмена осуществляется в границах с 13—160 кубометров в течение одного часа.
Вытягивание	105—125	куб. м. в час
Размеры рекуператора
Диаметр цилиндрической формы до	200	мм.
Длина корпуса	535	мм.
Установочное отверстие до	250	мм.
Энергопотребление ниже	32	Вт. / час
КПД не более	83	%
Регулирование			Внешним пультом, реостатом
Площадь обслуживания	60	м2
Теплообменник			Медный. Экономит до 70% тепла.
Корпус			Утеплённый корпус антишумовой изоляцией
Место применения			Квартира, офис, здание

Из всего вышеизложенного можно увернно сказать:

Очевидно, что приточно-вытяжная вентиляция с рекуперацией компании от TURKOV находится на самом острие современных инженерных технологий.

Ещё раз напомним основные отличительные особенности приточно-вытяжных установок вентиляции TURKOV и пригласить в наш каталог для знакомства с подробными описаниями оборудования:

Возможности	Zenit	Zenit HECO	CrioVent
Стабильная работа рекуператора	до -25°С	до -35°С	до -45°С
Возврат тепла (КПД возврата)	71%	86%	89%
Возврат влаги (КПД возврата)	40-50%	40-50%	50-60%
Количество рекуператоров	2	3	4
Предназначены для работы в условиях	Юга и Средней полосы России	Сибири и Дальнего Востока	Сибири и Крайнего Севера
Раздел в каталоге:	Купить. ..	Заказать…	Выбрать…

Остались вопросы?

Звоните 8 (800) 200 98 28!

Вентиляция с рекуперацией: принцип работы

Приточно-вытяжная вентиляция с рекуперацией.

Проветривание комнат даёт ощутимый эффект, но в зимнее время года это ведёт к лишним финансовым затратам на отопление. С другой стороны, стоит лишь закрыть окно и воздух снова становится спертым, застоявшимся. Намного лучше показывает себя современная вентиляция, а справиться с теплопотерями поможет система вентиляции с  рекуперацией.

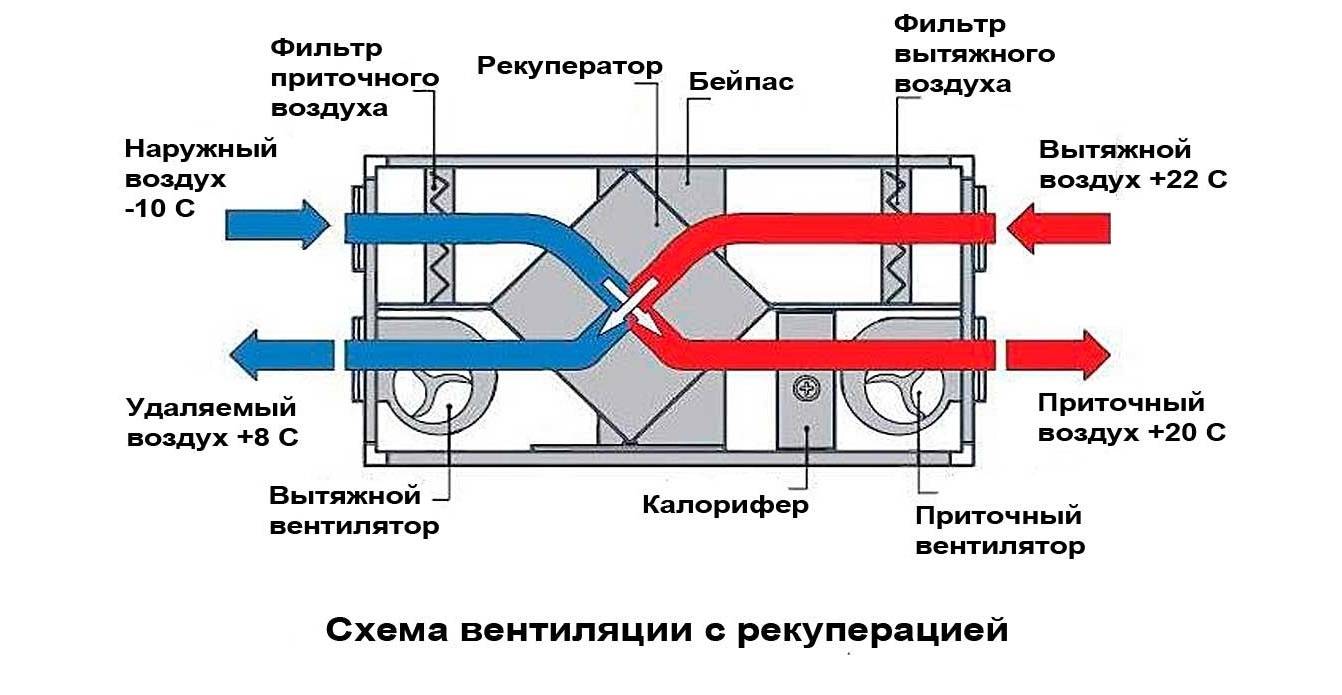

Принцип работы приточно-вытяжной вентиляции, оборудованной рекуператором.

По своей сути данная система представляет собой воздухообмен помещения с улицей. А рекуперация заключается в теплообмене потоков воздуха внутри керамического элемента, благодаря передаче накопленной энергии входящему воздуху от исходящего потока. То есть, выходящий на улицу воздух отдаёт своё тепло направляющемуся воздуху в дом, что позволяет свежему воздуху оставаться таковым и быть тёплым. Исходящий поток, наоборот, остывает, делая систему в целом энергосберегающей.

Пассивные и активные системы вентиляции.

Наиболее просты в устройстве естественные или пассивные проветриватели (их иногда называют приточные каналы или клапаны), так как являются энергонезависимыми и не требуют для работы электроэнергии и наличия вентиляторов. Применяются они для создания притока свежего воздуха с улицы без необходимости открывать окна или балконные двери.

Специальный клапан устанавливается прямо в наружную стену и выводится на улицу. Монтируется он обычно на уровне окна или выше, по полу его никогда не пускают.

Преимуществом же такого решения, как правило, является возможность регулировки потока воздуха по типу жалюзи, за счёт установленной внутри конической решётки. Дополнительно приточный клапан оборудован москитной сеткой и фильтром от уличной пыли и пыльцы. Приточный клапан полезен в случаях, когда вытяжная вентиляция в квартире работает эффективно.

Активные проветриватели, по сути, мало отличаются в устройстве от первых, но в конструкции обязательно присутствуют вентиляторы. Они нагнетают воздух принудительно, что поднимает эффективность на порядок. С другой стороны, появляется зависимость от электричества, в конструкции больше подвижных частей, подверженных износу и поломкам.



Активная вентиляция по способу проветривания.

Среди активных систем различают приточные и приточно-вытяжные системы вентиляции. Первый тип характеризуется принудительной закачкой воздуха в помещение с естественным пассивным его отводом через каналы вытяжной вентиляции. Возможности их установки весьма разнообразны. Монтаж возможен и непосредственно в воздушный канал или в стену. Принципиальным условием является эффективная вытяжная вентиляция, иначе, постоянное нагнетание воздуха в помещение приводит к повышенному давлению и некоторые метеочувствительные люди этот дискомфорт ощущают на себе.

Несмотря на высокую производительность приточной вентиляции, приточно-вытяжная модель – эффективнее. В ней потоки нагнетаются принудительно вентиляторами в помещение и на улицу, что обеспечивает более активный воздухообмен и постоянную циркуляцию воздуха. Обычно в них конструктивно реализована рекуперация, так как в противном случае дом быстро остынет.

Преимущество наличия рекуператора.

Правильно подобранная и смонтированная вентиляция с рекуператором обладает по-настоящему массой преимуществ. Она даёт постоянный приток свежего и чистого воздуха без пыли, а отработанный выводится, не задерживаясь в доме. При этом, утечки тепла практически исключены, что уменьшает затраты на отопление в холода. А в жаркую же погоду система отчасти выполняет функцию кондиционера, убирая горячий воздух из помещения и охлаждая поступающий.

Правильная организация системы вентиляции для дома и квартиры.

Современные строительные нормы подразумевают создание качественной теплоизоляции. Отчасти для этого требуется максимальная герметичность дверных и оконных проёмов. По этой причине без вентиляции воздух во внутренних помещениях имеет тенденцию застаиваться. При постоянном проживании он ко всему прочему переувлажняется, обедняется кислородом и скапливается много пыли. То есть без притока свежего воздуха просто не обойтись, хотя бы ради здоровья. Простые системы вентиляции окажут положительное влияние на климат в доме, но увеличат затраты на отопление. А вот системы с рекуперацией обеспечат и постоянным притоком свежего воздуха, и не дадут теплу покинуть стены дома.

Выбор такой системы для квартиры происходит на основании трёх факторов – производительности, толщины наружных стен и уровня шума.

Производительность определяется примерно в 30 кубов в час на одного человека. То есть, при проживании в квартире двух человек, стоит брать систему, способную на пропуск 60 кубов воздуха за один час. Важно, что подача воздуха осуществляется постоянно, а используем мы его только то время, пока находимся дома. Поэтому, при проектировании используются поправочные коэффициенты. Например, Российский СНИП по отоплению, вентиляции и кондиционированию, рекомендует применять коэффициент до 0,3. С учетом загрузки жилых помещений рекомендуется установка рекуператора с производительностью 40 куб. метров в час для комнат площадью до 20 кв.м., а для комнат до 30 кв.м. — установить рекуператор с производительностью 60 куб.м. в час. Логика расчета такова, что подобные приборы имеют несколько уровней производительности и на средней скорости подачи, приборы должны полностью заменить воздух в комнате быстрее чем за 2 часа.

Также необходимо знать толщину стен, чтобы подобрать необходимые расходные материалы. Система рекуператора размещается в круглом канале длиной 50 см и состоит из мотора, фильтров и керамического теплообменника, что занимает около 30 см.

То есть, если стена дома меньше 30 см, потребуется дополнительная накладка – бленда. С её помощью можно установить рекуператор в стену от 18 см. В случае, если толщина стены превышает 50 см., используется дополнительный канал для установки в стену до 1 метра. Иногда внешняя стена комнаты граничит с застекленной лоджией, но и на этот случай есть решение — воздушный канал можно проложить через лоджию. используются трубы плоского или круглого сечения.

По шуму для квартиры подойдут системы в районе 20-40 децибел. Если выбранная модель более громкая, стоит устанавливать её в гостиной, столовой, а не в спальне.

Подбор модели вентиляции для частного дома в общих чертах не отличается от выбора вентиляции для квартиры. Однако для некоторых особенно больших или вытянутых комнат лучше ставить несколько рекуператоров, хотя обычно хватает двух. В остальном, каждое жилое помещение рекомендуется оборудовать одним прибором.

Особое внимание уделяется влажным зонам, к которым относятся кухня, ванная и туалет. Эти помещения должны быть обязательно оборудованы естественной вытяжной вентиляцией. В квартирах вытяжная вентиляция организована в виде сателлитов, по которым воздух отводится из каждого помещения в основной вентиляционный канал здания. Если вытяжка слабая, применяются вентиляторы для ванной, санузла или кухни.

Возможный дополнительный функционал рекуператора.

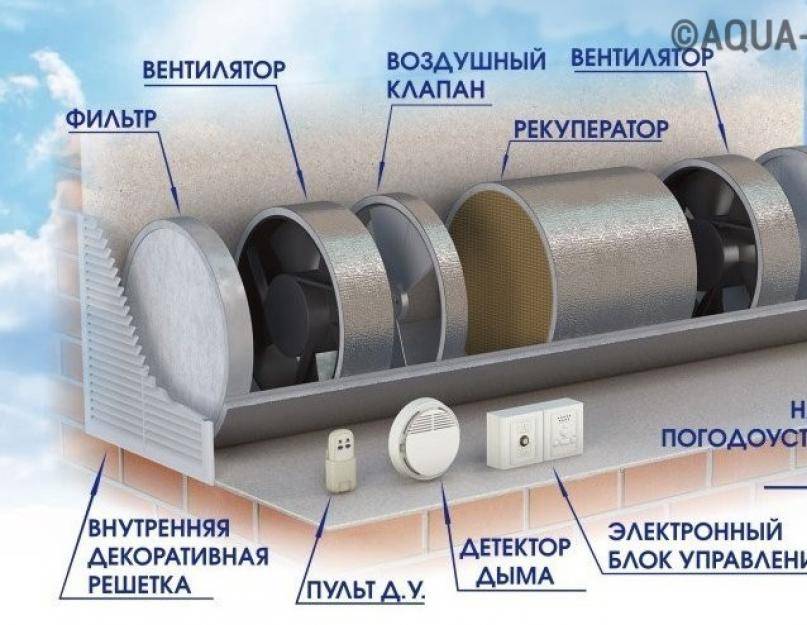

В простейшем виде рекуператор состоит из керамического элемента — теплообменникаи электрического мотора — вентилятора. В современных моделях применяется реверсивный вентилятор с обоюдоравным сечением лопасти крыльчатки.

Он затягивает воздух с улицы и вытягивает из дома. Но у него могут быть несколько режимов работы – только приток или вытяжка, выбор интенсивности рекуперации и ночной режим с пониженным шумом. Управлять им можно непосредственно выключателем, дистанционным пультом или с мобильного приложения по сети Wi-Fi. Также рекуператор может быть оснащен дополнительными фильтрами, от одного до нескольких. Они могут защищать от пыли, пыльцы или представлять собой многослойный картридж. Встроенные функции шумоподавления весьма полезны в шумной местности.

В производственной программе фирмы Marley Deutschland GmbH Вы можете выбрать вентиляцию с рекуперацией для квартиры, своего дома или офиса.

Характеристики	Marley MEnV-180	Marley MEnV-180-II	Marley MEnV-180-PLUS-60	Marley MEnV-180-PLUS-60-WiFi
Производительность в режиме рекуперации, куб. м./час.	16-25-37	16-25-37	16-25-37-60	16-25-37-60
Коэффициент рекуперации, %	85	85	85	85
Рекомендованная площадь, кв.м.	20	20	30	30
Режимов работы	3+1	3+1	4+1	4+1
Уровень шума, дБ(А)	22-29-35	22-29-35	16-25-30-37	16-25-30-37
Потребление энергии, Вт.	3-4,5-7	3-4,5-7	3-4,5-7-11	3-4,5-7-11
Управление, контроллер	Пульт ДУ	Пульт ДУ	Пуль ДУ	Пульт ДУ + пульт WiFi
Гильза-утеплитель	EPS (2 halfpipe)	EPP (3 сегмента)	EPS (2 halfpipe)	EPS (2 halfpipe)
Внешний козырек	ASA -Пластик	ASA -Пластик	ASA -Пластик	ASA -Пластик
Внутренняя панель	ABS+UV	ABS+UV Глянец	ABS+UV	ABS+UV
Очистка воздуха	G3+F5	G3+F5	G3+F5	G3+F5
Опция, фильтр F8, F9	+	+	+	+
Опция, угольный фильтр	+	+	+	+
Гарантия, лет	2	2	2	2

Все о доме Вентиляция, теплообменники HRV и ERV

Ecohome Обновлено: 28 июля 2021 г.

Майк Рейнольдс

Дома, построенные в Канаде за последние 40 лет, относительно герметичны . До этого мы обычно полагались на дырявые неизолированные стены для обеспечения свежего воздуха и предотвращения плесени и грибка, и они очень хорошо с этим справлялись.

Стоимость и комфорт заставили нас добавить изоляцию, но не обязательно герметизировать наши стены. Глупость этого была быстро осознана, и вскоре после этого пароизоляция стала частью оболочки здания.

Пароизоляция препятствовала проникновению влажного воздуха сквозь стены, что, естественно, приводило к скоплению влаги в домах, а конденсат на окнах был обычным явлением и его было трудно остановить. Это привело к появлению плесени и грибка в домах. Современные герметичные дома нуждаются в механической помощи, чтобы предотвратить повреждение от влаги и защитить качество воздуха в помещении, особенно это касается подвалов, где вентиляция необходима для предотвращения образования плесени.

Еще есть те, кто утверждает, что стенам нужно дышать и что «дома слишком герметичны», но этот миф совершенно неверен и очень вреден для вашего дома. Стены должны иметь возможность просыхать, в идеале в обоих направлениях.

Естественный поток воздуха:



Если вы приоткроете дверь зимой, естественная конвекция будет втягивать воздух снизу и выталкивать его вверху. Ваш дом будет вести себя аналогичным образом, это называется эффектом стека.

Теплый воздух поднимается вверх, вытесняя воздух из верхней части дома и заменяя его холодным воздухом снизу. Насколько воздух будет заменен, зависит от того, насколько хорошо герметизирован ваш дом.

В то время как естественная конвекция обеспечивает определенное количество свежего воздуха, в большинстве новых домов этого просто недостаточно. В правильно герметизированных домах требуются механические системы вентиляции для удаления влаги и обеспечения достаточного количества свежего воздуха для жильцов.

Системы вентиляции. Что такое HRV?

Системы механической вентиляции известны как теплообменники , HVAC (отопление, вентиляция и кондиционирование воздуха) или HRV (вентиляторы с рекуперацией тепла). Смысл этих систем в том, чтобы удалять влагу и подавать свежий воздух в ваш дом, предварительно нагретый выходящим воздухом.

© Van EE

Сердцевина HRV имеет небольшие отдельные каналы, через которые проходит воздух, что позволяет предварительно нагревать поступающий воздух вытяжным воздухом. Здесь нет нагревательных змеевиков, вы просто работаете с вентиляторами, поэтому они относительно дешевы в эксплуатации. И вы, безусловно, сэкономите деньги в целом, так как нагрев влажного воздуха съедает много энергии.

В зависимости от качества приобретаемой вами машины вы можете рассчитывать на рекуперацию от 50% тепла воздуха до 95%. Планируйте потратить около 2000 долларов США на установку, если она достаточно эффективна. В два раза больше, чем у топовых моделей с алюминиевыми сердечниками, которые лучше проводят тепло, чем пластиковые.

Вентиляционные системы. Что такое ERV?

Вентиляция с рекуперацией энергии  ( ERV ) – это процесс обмена энергией, содержащейся в застоявшемся или влажном воздухе, обычно удаляемом вентилятором из жилых помещений, и использования ее для обработки (предварительного кондиционирования) поступающего свежего наружного воздуха в жилых и коммерческих системах ОВКВ. В теплые дни система ERV предварительно охлаждает и осушает, а в зимний сезон системы ERV увлажняют и предварительно нагревают поступающий воздух снаружи дома. Одним из преимуществ использования рекуперации энергии в США является способность соответствовать стандартам вентиляции и энергопотребления ASHRAE, улучшая качество воздуха в помещении и снижая общие рейтинги ОВКВ и требования к энергии.

Технология ERV — это не только эффективное средство снижения затрат на энергию и нагрузки на отопление и охлаждение, но и позволяет использовать меньшее оборудование. Кроме того, системы ERV позволяют поддерживать идеальную относительную влажность от 40 % до 50 % в домашних условиях. Этот диапазон может поддерживаться более или менее при любых условиях, при этом единственным энергетическим недостатком является энергопотребление вентилятора для преодоления перепада давления в системе.

Если вам нужна помощь в выборе между системой HRV и ERV, см. здесь

Качество воздуха в помещении важно по многим причинам:

• Предотвращение проблем с влажностью, таких как гниение и плесень

• Предотвращение повреждения окон из-за конденсата

• Профилактика респираторных заболеваний, вызванных внутренними загрязнителями

• Снижение затрат на отопление за счет отказа от нагрева избыточного водяного пара, который будет просачиваться из вашего дома.

Идеальные уровни влажности:

© Министерство здравоохранения Канады

Наряду с удалением загрязняющих веществ из воздуха, избыток или недостаток влаги в наших домах влечет за собой последствия для здоровья. Существуют бактерии, вирусы, плесень и клещи, которые проявляются на любом конце спектра, если воздух слишком влажный или слишком сухой.

Обычно считается, что относительная влажность в диапазоне от 35 до 50% является наилучшей для предотвращения большинства рисков для здоровья и раздражителей. Он достаточно высок, чтобы у вас не было треснутой мебели, потрескавшихся губ или постоянных носовых кровотечений, и он не слишком влажный для комфорта, конденсата или потребления тепла.

Если вы живете в старом доме, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство. Если вы чувствуете себя хорошо, ваш воздух хорошо пахнет и ваши окна не капают, расслабьтесь.

Для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который в большинстве хозяйственных магазинов будет стоить от 20 до 30 долларов. Если у вас есть проблема, немного приоткройте окно, пока вы не разберетесь с ней. Увлажнители, осушители и очистители воздуха доступны для решения некоторых из этих проблем.

Покупка осушителя воздуха стоит от 200 до 300 долларов, а его эксплуатация может стоить от 10 до 15 долларов в месяц. Эти дополнительные затраты, скорее всего, будут сведены на нет за счет экономии тепла, поскольку для нагрева влажного воздуха требуется гораздо больше энергии, чем для нагрева сухого воздуха.

Если вы планируете самостоятельно выполнить проект установки HRV или ERV, сначала проведите исследование, чтобы определить правильное размещение вентиляционных отверстий. Приток в ванной, а не простой вытяжной вентилятор, например, будет означать подогрев входящего воздуха вместо того, чтобы просто создавать отрицательное давление и позволять холодному воздуху находить свой собственный путь каждый раз, когда кто-то включает вентилятор.

Вам, конечно, не нужно устанавливать вентилятор в ванной, если у вас есть воздухозаборник, просто не забудьте установить таймер, чтобы вы и ваши гости могли включить его. Наличие воздухозаборника на кухне или рядом с ней помогает собирать общую влагу и загрязняющие вещества, но не подключайте его к вытяжке. Не рекомендуется пропускать кулинарный жир через дорогой теплообменник.

Что касается установки воздуховодов, гибкие трубы дешевле и с ними проще работать, но они могут быть довольно шумными, а ребра замедляют движение воздуха, заставляя ваш воздухообменник работать с большей нагрузкой.

Поскольку вентиляционные отверстия для приточного воздуха лучше всего располагать в жилых помещениях и спальнях, вы можете обнаружить, что дополнительные затраты на сплошные воздуховоды оправданы просто для снижения шума.

Дополнительные статьи о высокоэффективных системах вентиляции для пассивного дома и домов с сертификатом LEED см. здесь из ЭкоДом

Руководство по экологическому строительству

Теплообменники воздушные пластинчатые ВЕНТС ПР для круглых каналов

Описание

Описание

ЗАЯВКА	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Теплообменник пластинчатый Агрегат ПР 150 является энергосберегающим устройством, предназначенным для экономии тепловой энергии путем рекуперации тепловой энергии и применяется в составе энергосберегающих технологий в зданиях и помещениях. Установка с пассивным теплообменником является неотъемлемым элементом систем вентиляции современных зданий и помещений. Теплообменник использует тепловую энергию вытяжного воздуха для подогрева отфильтрованного приточного воздуха, что позволяет снизить потери тепловой энергии и минимизировать затраты на отопление в холодное время года. Пассивный теплообменник предназначен для совместной работы с приточными и вытяжными вентиляторами, т.е. ВЕНТС ВК 150 Модели вентиляторов.	Эффективность рекуперации тепла и сопротивление воздуха в воздуховоде являются основными факторами, определяющими производительность теплообменника. Коэффициент тепловой эффективности рассчитывается следующим образом: t s — температура приточного воздуха после рекуперации тепла; т и  — температура всасываемого воздуха до рекуперации тепла; t e  -температура вытяжного воздуха перед рекуперацией тепла.
ДИЗАЙН	ОСОБЕННОСТИ
Пластинчатый теплообменник состоит из: Корпус из алюминиевого цинка с внутренним заполнением тепло- и звукоизоляционным пенопластом толщиной 15 мм; пластинчатый рекуператор перекрестного тока из алюминия или полистирола; сменные приточно-вытяжные фильтры G4.	Теплозвукоизолирующий коррозионностойкий корпус. Высокоэффективный противоточный теплообменник из полистирола или алюминия. Эффективность рекуперации до 75%. Встроенные фильтры G4 для очистки потоков приточного и вытяжного воздуха. Компактные размеры и малый вес.

Пример монтажа

Пластинчатый теплообменник Пример работы с Вентиляторами ВЕНТС ВК в системе вентиляции

Пластинчатый теплообменник Пример применения в коттедже

Модификации

Название модификации

Загрузки

Загрузки

Выберите тип документа

Название

Скачать

Скачать изображение товара в высоком качестве «ПР для круглых каналов» (psd 2.
