Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Снимаем верхнюю оплетку.

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

  1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

  1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

  1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

  1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Перекрестная распайка патчкорда по цветам

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Стандарт обжимки 4 проводов

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии.

Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

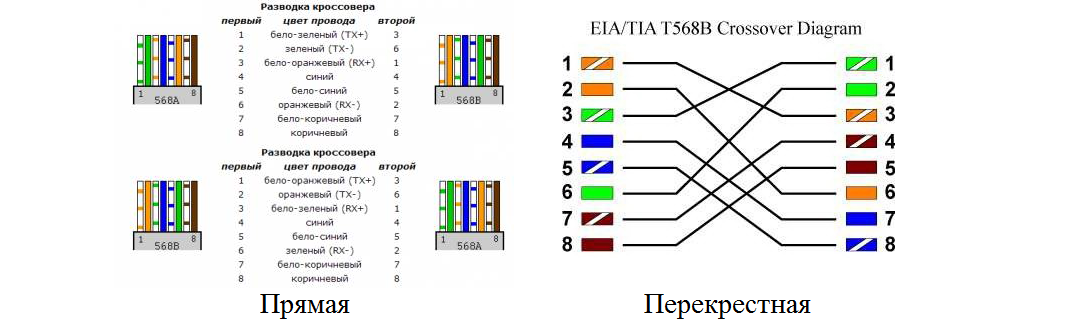

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Распиновка витой пары сети 8 проводов — цветовая схема

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т. д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.
Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

Как подключить интернет розетку и коннектор: фото, видео

Главная » Электрика » Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Содержание статьи

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

    Компьютерная розетка RJ45 внутренняя

  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

    Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами.  У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

  • Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
  • На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

    Подключение настенной розетки с 4-мя проводами

  • На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.

    Восемь проводников подключают по схеме «В»

  • После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
  • Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Схема обжима витой пары, приведены все способы обжатия RG-45

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).
  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.
  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.
  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.
  • Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.
  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Вы также можете почитать:

Сетевые и коммуникационные кабели для питания вашего Интернета

Сетевые и коммуникационные кабели для питания вашего Интернета

В зависимости от физического уровня, топологии и размера сети необходимы разные сетевые кабели. Можете ли вы выяснить, какой тип соединительного кабеля и разъема сетевого кабеля использовать? В этой статье будут представлены некоторые распространенные типы сетевых кабелей и их характеристики.

Сетевые и коммуникационные кабели — это сетевое оборудование, используемое для подключения одного сетевого устройства к другим сетевым устройствам.Например, подключение двух или более компьютеров для совместного использования принтеров и сканеров; подключение нескольких серверов к коммутатору доступа. Ассортимент охватывает кабели данных и кабели Ethernet в сборе, включая кабель витой пары, коаксиальный кабель, оптоволоконный кабель, линию электропередачи и т. Д. Кабель витой пары, коаксиальный кабель и оптоволоконный кабель — это категории, к которым чаще всего относятся.

Что такое витая пара и стандарты на ее кабели

Кабельная система на основе витой пары — это тип проводки, при которой два проводника (обычно медные) одной цепи скручены вместе.Почему пары скручены? Поскольку два провода несут одинаковые и противоположные сигналы, одна пара может вызвать перекрестные помехи в другой, и эффект усиливается по длине кабеля, что плохо для передачи сигнала. Скручивание пар уменьшает перекрестные помехи между линиями. Кабельная витая пара часто используется в сетях передачи данных для соединений короткой и средней длины из-за относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями.

Экранированная витая пара vs.Неэкранированная витая пара

Сетевые кабели на витой паре часто экранируются, чтобы предотвратить электромагнитные помехи. Витая пара с экраном называется экранированной витой парой (STP). В отличие от STP, неэкранированная витая пара (UTP) не окружена каким-либо экраном.

Кабель STP также делится на общий экран и индивидуальный экран. Индивидуальная экранированная витая пара покрывается алюминиевой фольгой для каждой витой пары или квадрата. Этот тип экранирования защищает кабель от внешних электромагнитных помех (EMI), входящих в кабель или выходящих из него, а также защищает соседние пары от перекрестных помех.В целом экранированная витая пара имеет общий экран из фольги или оплетки по всем парам кабеля витой пары 100 Ом. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля. Один кабель STP может иметь как общее, так и индивидуальное экранирование.

Рисунок 1: конструкция экранированной витой пары.

Кабель UTP без экранирования более подвержен внешним помехам. По этой причине этот тип кабеля чаще используется в телефонных системах внутри помещений. Уличные телефонные кабели содержат сотни или тысячи пар. Пары, которые имеют одинаковую скорость скрутки в кабеле, могут испытывать некоторую степень перекрестных помех, поэтому пары проводов обычно тщательно выбираются в большом кабеле, чтобы уменьшить перекрестные помехи.

В большинстве кабелей UTP используются разъемы RJ45, которые выглядят как телефонные разъемы (RJ11), но имеют восемь проводов вместо четырех.

Рисунок 2: Разъем RJ45 (вверху) и адаптер RJ45 (вверху).

Ближайшая к нам витая пара: кабель Ethernet

Кабель Ethernet — это типичный тип витых пар и, вероятно, самый знакомый нам.В следующей таблице представлена ​​основная информация о некоторых типах сетевых кабелей.

Таблица 1: типы кабелей Ethernet витая пара.

Название Типовая конструкция Полоса пропускания Приложения
Кошка 3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet
Кошка 4 UTP 20 МГц Token Ring 16 Мбит / с
Кошка 5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кот 5e UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кошка 6 STP 250 МГц 10GBASE-T Ethernet
Cat 6a STP 500 МГц 10GBASE-T Ethernet
Кошка 7 STP 600 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Cat 7a STP 1000 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кошка 8/8. 1 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кот 8.2 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю

Кабельная витая пара: T568A или T568B?

Для кабелей с витой парой обычно используются два стандарта подключения: T568A и T568B.Это телекоммуникационные стандарты TIA и EIA, которые определяют расположение контактов для разъемов (часто RJ45) на сетевых кабелях UTP или STP. Номер 568 указывает на порядок, в котором провода в кабеле витой пары заканчиваются и присоединяются к разъему. Сигнал одинаков для обоих.

Номера контактов читаются слева направо, а язычок разъема направлен вниз. Обратите внимание, что распиновка остается прежней, единственная разница заключается в цветовой кодировке проводки.

Рисунок 3: Стандарты проводки T568A и T568B для кабелей с витой парой.

Коаксиальный кабель: не только видеокабель

Коаксиальный кабель — это тип кабеля, который имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Внутренний проводник и внешний экран имеют общую геометрическую ось. Многие коаксиальные кабели имеют изолирующую внешнюю оболочку или оболочку.

Рисунок 4: конструкция коаксиального кабеля.

Почему коаксиальный кабель подходит для радиопередачи?

Коаксиальный кабель используется в качестве линии передачи радиочастотных (RF) сигналов. Его приложения включают фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети, цифровое аудио и распределение сигналов кабельного телевидения. Коаксиальный кабель имеет очевидное преимущество перед другими типами линий радиопередачи. В хорошем коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним проводником и внешним проводящим экраном.По этой причине коаксиальные кабели разрешается прокладывать рядом с металлическими объектами без потерь мощности, которые возникают в других типах линий радиопередачи.

Широко используемые типы коаксиальных разъемов

Многие типы разъемов кабеля Ethernet доступны в аудио-, цифровой, видео-, радиочастотной и микроволновой промышленности, каждый из которых предназначен для определенной цели и приложения. Следует учитывать количество циклов подключения-разъединения, которое пара разъемов может выдержать, продолжая работать должным образом.Вот несколько распространенных типов коаксиальных разъемов.

Таблица 2: типы коаксиальных разъемов.

Возможный оптоволоконный кабель

Волоконно-оптические кабели являются отличной средой передачи благодаря высокой пропускной способности данных и поддержке больших расстояний. Незаменим в любой оптоволоконной сети. Он имеет стекловолоконный сердечник с резиновым внешним покрытием и использует лучи света, а не электрические сигналы для передачи данных. Поскольку свет не ослабевает с расстоянием, как электрические сигналы, эти кабели могут проходить на расстояниях, измеряемых в километрах, со скоростью передачи от 10 Мбит / с до 100 Гбит / с или выше.

Рис. 5: разрез оптоволоконного кабеля.

Размер сердечника волокна имеет значение: SMF и MMF

Внутреннее волокно может быть одномодовым или многомодовым. Обычно сердцевина одномодового волокна имеет ширину 9/125 мкм, тогда как сердцевина многомодового волокна может иметь ширину 62,5 / 125 мкм или 50/125 мкм. Только ранний OM1 имеет волокно 62,5 / 125 мкм, более поздние поколения OM2, OM3, OM4, OM5 волокно 50/125 мкм. Буквы «ОМ» обозначают оптический многомодовый режим. Для высокоскоростной передачи можно использовать как многомодовое волокно (MMF), так и одномодовое волокно (SMF).MMF часто предназначен для короткой досягаемости, а SMF — для большой досягаемости.

Рисунок 6: диаметры сердцевины многомодового и одномодового волокна.

Разъемы для нескольких оптоволоконных кабелей

Волоконно-оптические кабели могут быть оконцованы различными типами оптоволоконных разъемов, которые можно подключать к разным портам устройств. На рисунке ниже показаны некоторые распространенные типы оптоволоконных соединителей, и наиболее часто используются три типа LC, SC и ST.

Рисунок 7: распространенные типы оптоволоконных разъемов.

Кроме того, существует тип многоволоконного разъема MTP / MPO (Multi-fiber Push On). Он разработан для приложений с более высокой пропускной способностью, таких как 40GbE и 100GbE. Версии с 12 и 24 волокнами в настоящее время используются для прямого подключения к приемопередатчикам 40G и 100G, а также используются в распределительных сетях с высокой плотностью волокон. Также доступны версии с более высокими волокнами (48, 72 волокна), но их использование и развертывание в настоящее время ограничено.

Рис. 8. Интерфейсы разъема MTP / MPO с 12 и 24 волокнами.

Резюме

Это краткое руководство по распространенным типам сетевых кабелей и разъемов. Более глубокую интерпретацию любого типа вышеупомянутых кабелей также можно найти на нашей странице или вы можете изучить их, выполнив поиск в Интернете. Знание сетевых и коммуникационных кабелей будет полезно как в нашей повседневной жизни, так и при строительстве сетей, поскольку ассортимент охватывает как кабели для домашнего использования, так и кабели для большой инфраструктуры.

Схема подключения кабеля и кабеля

Ethernet RJ45 @ распиновка.ru

Существует несколько спецификаций подключения Ethernet RJ-45 по витой паре: самый старый 10 Мбит (Ethernet), старый, но все еще используемый 100 Мбит (Fast Ethernet), современный 1 Гбит (Gigabit Ethernet) или новейший 10 Гбит Ethernet. Ethernet-кабель для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году. В настоящее время Ethernet по витой паре ( RJ-45 соединение ) работает со скоростью 10 Мбайт, 100 Мбайт, 1 Гбайт или 10 Гбайт в секунду.Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Подключение Ethernet RJ45 и кабель

Практически в каждой сети Ethernet используется неэкранированная витая пара (UTP) с разъемами RJ-45. Кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6) широко используются, но доступны и другие варианты. EIA / TIA определяет разъемы RJ-45 — правильное название 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает по кабелю передачи данных UTP или по оптоволоконному кабелю в топологии шины «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, обычно обратно совместимы с существующими системами 10BASE-T. Длина сегмента для кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX работает по двум парам проводов внутри кабеля категории 5 или выше.Как и 10BASE-T, активные пары в стандартном соединении оканчиваются на контактах 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель не ниже категории 5 (такой же, как 100BASE-TX), но также можно использовать кабель категории 5e (улучшенная категория 5) или кабель категории 6, что часто рекомендуется. 1000BASE-T требует наличия всех четырех пар и гораздо менее устойчив к плохо установленной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) — это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит / с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a необходим для прохождения полного расстояния, а кабель категории 6 может достигать расстояния до 55 метров. Линейное кодирование, используемое 10GBASE-T, является основой для более медленных стандартов 2.5GBASE-T и 5GBASE-T, реализующих соединение 2,5 или 5,0 Гбит / с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2.5GBASE-T или 5GBASE-T, если поддерживается обоими сторонами.

Распиновка подключения Ethernet RJ45

Существует два стандарта для прокладки сетевого кабеля RJ45: EIA / TIA 568A и EIA / TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. В противном случае производительность ухудшится.

Разводка кабеля Ethernet проста. У вас должны быть разъемы RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной коннектор можно приобрести в местном компьютерном магазине или в большинстве электрических центров.

Оттяните трос от барабана до нужной длины и отрежьте.

Внутри кабеля Ethernet 8 проводов с цветовой кодировкой. Они скручены на 4 пары проводов. Один провод в паре сплошной, а другой преимущественно белый с цветной полосой.Начните с одного конца и снимите оболочку кабеля (примерно 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться целой!

Раскрутите пары и выровняйте провода в правильном порядке (см. Распиновку EIA / TIA 568B или EIA / TIA 568A выше). Выровняйте провода и обрежьте их концы, оставив примерно 12–14 мм длины провода. Проверьте правильность расположения, ровность и плотность жгута проводов.

Удерживая разъем RJ-45 (защелкнуть), осторожно вставьте провода в разъем.

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

Еще раз проверьте порядок проводов. Осторожно возьмитесь за провод и надежно обожмите RJ-45 модульным обжимом разъема.

Повторите вышеуказанное для второго разъема кабеля RJ45.

Вот и все. Проверьте кабель Ethernet.

Что делать, если ваш кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы выровняли провода на обоих концах кабеля? Подключен ли контакт 1 разъема к бело-оранжевым (EIA / TIA 568A) или бело-зеленым (EIA / TIA 568B) концам кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Все металлические контакты разъема RJ45 плотно прижаты?

Еще раз плотно обожмите разъем обжимным устройством.

В настоящее время доступны четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Имя Скорость Стандартный Провода б / у Комментарии
10BASE-T 10 Мбит / с 802.3i 2 пары: штифты 1,2,3,6 Прокладывается по четырем жилам кабеля категории 3 или 5.
100BASE-TX 100 Мбит / с 802.3u 2 пары: штифты 1,2,3,6 Медный кабель CAT5 с двумя витыми парами.
1000BASE-T 1000 Мбит / с 802.3ab 4 пары: шпильки 1,2,3,4,5,6,7,8 Кабель не ниже категории 5, настоятельно рекомендуется использовать медный кабель категории 5e с четырьмя витыми парами.Каждая пара используется одновременно в обоих направлениях
10GBASE-T 10000 Мб / с 802.3an 4 пары: шпильки 1,2,3,4,5,6,7,8 Использует кабель категории 6а.

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование — это требование для использования 1000BASE-T в соответствии со стандартом.Некоторые драйверы устройств позволят вам установить полный дуплекс на 1000 Мбит / с, чтобы устранить проблемы с автосогласованием.

Сетевой кабель UTP

Кабель

категории 5, широко известный как Cat 5 , представляет собой неэкранированный кабель типа витая пара, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B для подключения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

Исходная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это расширенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: длина горизонтальных кабелей по-прежнему ограничена до 90 м. Характеристики кабеля Cat 5e и методы тестирования определены в TIA / EIA-568-B.2-2001.

Кабель

категории 6, обычно называемый Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других физических уровней сети, который обратно совместим со стандартами кабелей категории 5 / 5e и категории 3.По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e. В то время как кабель категории 6 имеет уменьшенную максимальную длину 55 метров при использовании для 10GBASE-T, кабель категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики посторонних перекрестных помех, позволяя использовать 10GBASE-T на том же максимальном расстоянии 100 метров. как и предыдущие варианты Ethernet.

Типы и характеристики сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Изучите спецификации, стандарты и особенности коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля.

Для соединения двух или более компьютеров или сетевых устройств в сети используются сетевые кабели. Есть три типа сетевых кабелей; коаксиальный, витая пара и оптоволоконный.

Коаксиальный кабель

Этот кабель содержит жилу, изолятор, оплетку и оболочку.Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает провод.

На следующем изображении показаны эти компоненты.

Оболочка

Это внешний слой коаксиального кабеля. Он защищает кабель от физических повреждений.

Плетеный экран

Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.

Изоляция

Изоляция защищает сердечник.Он также удерживает сердечник отдельно от плетеного экрана. Поскольку и сердечник, и плетеный экран используют один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

Проводник передает электромагнитные сигналы. По проводнику коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) провод, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общих целей. Они использовались еще до появления компьютерных сетей. Они до сих пор используются, даже если их использование в компьютерных сетях полностью прекращено.

На заре создания компьютерных сетей, когда для компьютерных сетей не было выделенных медиа-кабелей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за низкой стоимости и длительного срока службы коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для построения компьютерных сетей любого типа.

Технические характеристики коаксиальных кабелей

Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый для изоляции, были созданы сотни спецификаций, определяющих характеристики коаксиальных кабелей.

Из этих спецификаций только некоторые из них использовались в компьютерных сетях. В следующей таблице перечислены их.

Тип Ом AWG Проводник Описание
RG-6 75 18 Сплошная медь Используется в кабельной сети для предоставляем кабельный Интернет и кабельное телевидение на большие расстояния.
RG-8 50 10 Сплошная медь Используется в самых ранних компьютерных сетях. Этот кабель использовался как магистральный кабель в топологии шины. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58 50 24 Несколько тонких медных жил Этот кабель тоньше, легче в обращении и установке, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59 75 20 — 22 Сплошная медь Используется в кабельных сетях для предоставления услуг на короткие расстояния.
  • Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых для экранирования и проводящих жил.
  • RG — это радиогид. Коаксиальный кабель для передачи в основном использует радиочастоты.
  • Импеданс — это сопротивление, управляющее сигналами.Выражается в омах.
  • AWG — это американский калибр проводов. Он используется для измерения размера сердечника. Чем больше размер AWG, тем меньше диаметр жилы.

Кабели витой пары

Кабель витая пара был разработан в первую очередь для компьютерных сетей. Этот кабель также известен как Ethernet-кабель . Практически все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветной маркировкой.Каждые два провода скручены друг с другом, образуя пару. Обычно бывает четыре пары. Каждая пара имеет один однотонный провод и один цветной провод с изоляцией. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым цветом.

В зависимости от того, как пары зачищены в пластиковой оболочке, существует два типа витых пар; UTP и STP.

В кабеле UTP ( Неэкранированная витая пара ) все пары заключены в одну пластиковую оболочку.

В кабеле STP ( экранированная витая пара ) каждая пара обернута дополнительным металлическим экраном, а затем все пары обернуты в единую внешнюю пластиковую оболочку.

Сходства и различия между кабелями STP и UTP

  • И STP, и UTP могут передавать данные со скоростью 10 Мбит / с, 100 Мбит / с, 1 Гбит / с и 10 Гбит / с.
  • Поскольку кабель STP содержит больше материалов, он дороже кабеля UTP.
  • Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
  • STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
  • Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
  • Оба кабеля могут поддерживать до 1024 узлов в каждом сегменте.

На следующем изображении показаны оба типа кабеля витая пара.

Чтобы узнать, как кабели витой пары используются в сети LAN, вы можете проверить это руководство.

Кабельная система с витой парой

В этом руководстве объясняется, как работает кабель витой пары и как он используется для подключения различных сетевых устройств в сети.

TIA / EIA определяет стандарты для кабеля витой пары. Первые стандарты были выпущены в 1991 году и известны как TIA / EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки средств передачи.

TIA / EIA 568 делит кабель витой пары на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабеля витая пара.

Категория / название кабеля Максимальная поддерживаемая скорость Пропускная способность / скорость сигналов поддержки Стандарт Ethernet Описание
Cat 1 1 Мбит / с 1 МГц Не используется для передачи данных Этот кабель содержит только две пары (4 провода).Этот кабель использовался в телефонной сети для передачи голоса.
Cat 2 4 Мбит / с 10 МГц Token Ring Этот кабель и все остальные кабели имеют не менее 8 проводов (4 пары). Этот кабель использовался в сети Token-Ring.
Cat 3 10 Мбит / с 16 МГц 10BASE-T Ethernet Это первый кабель Ethernet, который использовался в сетях LAN.
Cat 4 20 Мбит / с 20 МГц Token Ring Этот кабель использовался в продвинутых сетях Token-Ring.
Cat 5 100 Мбит / с 100 МГц 100BASE-T Ethernet Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e 1000 Мбит / с 100 МГц 1000BASE-T Ethernet Этот кабель / категория является минимальным требованием для всех современных сетей LAN.
Cat 6 10 Гбит / с 250 МГц 10GBASE-T Ethernet В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой.Также используется огнестойкая пластиковая оболочка.
Cat 6a 10 Гбит / с 500 МГц 10GBASE-T Ethernet Этот кабель снижает затухание и перекрестные наводки. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Cat 7 10 Гбит / с 600 МГц Еще не подготовлен Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара экранирована пластиковой оболочкой.
  • Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
  • Cat 7 по-прежнему является новой технологией и широко не используется.
  • Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из сердечника, оболочки, буфера и оболочки. Ядро сделано из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердечник заворачивается в оболочку; Облицовка оборачивается буфером, а буфер — оболочкой.

  • Ядро передает сигналы данных в виде света.
  • Оболочка отражает свет обратно к сердцевине.
  • Буфер защищает свет от утечки.
  • Оболочка защищает кабель от физических повреждений.

Оптоволоконный кабель полностью невосприимчив к электромагнитным и радиочастотным помехам. По этому кабелю можно передавать данные на большое расстояние с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит / с.

Волоконно-оптический кабель использует свет для отправки данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа волоконно-оптических кабелей; SMF и MMF.

SMF (одномодовое волокно) оптический кабель

Этот кабель передает только один луч света. Он более надежен и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и излучает свет с длиной волны 1300 или 1550 нанометров.

MMF (многомодовое волокно) оптический кабель

Этот кабель переносит несколько лучей света. Из-за наличия нескольких лучей этот кабель передает гораздо больше данных, чем кабель SMF. Этот кабель используется на меньших расстояниях. В этом кабеле в качестве источника света используется светодиод, который передает свет с длиной волны 850 или 1300 нанометров.

Это все для этого руководства. В следующей части этой статьи мы разберемся с типами разъемов, которые используются для подключения кабелей к сетевым устройствам.Если вам нравится это руководство, не забудьте поделиться им с друзьями в любимом социальном канале.

Кабели Ethernet

— Vention

  • Как проложить и подключить интернет-кабель Ethernet в доме?

    Силовые / слаботочные кабели просто различаются по рабочему напряжению и току. Как правило, мы называем сигнальный и контрольный кабель с напряжением ниже 38 В слаботочным кабелем, он включает в себя телефонную линию, интернет-кабель Ethernet или сетевой кабель, а сильноточный кабель — это в основном силовой кабель для передачи электроэнергии.Кабель слабого тока может широко использоваться для интеллектуальных устройств, поскольку дома становятся более интеллектуальными, необходимо улучшать прокладку кабелей слабого тока. Вот основные моменты, на которые нужно обратить внимание при прокладке кабеля и электромонтаже.

    08.03.2018

  • Купить или сделать самодельный кабель Ethernet длиной 10 футов?

    Прочитав эту статью, вы можете сделать свой собственный сетевой кабель. Понять принцип работы вилки RJ45, чтобы понять принцип сетевого кабеля:

    08.03.2018

  • Как использовать адаптер Ethernet-USB-C? Адаптер

    Ethernet to usb c в основном используется в некоторых устройствах без преобразования сигнала сетевого интерфейса.Благодаря миниатюризации и упрощению устройств некоторые устройства оснащены только стандартным интерфейсом USB, в то время как другие, такие как сетевой порт, последовательный порт, параллельный порт или порт VGA, не оборудованы. Если вам нужно использовать эти интерфейсы, вы можете купить адаптер Ethernet to usb c в сетевой порт, последовательный порт и так далее.

    08.03.2018

  • Четыре вида огнестойких материалов для кабеля Cat 6a Lan

    3, КМР ЛСЖ.Людям нравится использовать этот кабель. Этот материал выгорит сам после периода горения. Тонкий дым, роль значительного контраста, текущие отечественные и зарубежные клиенты больше похожи на этот кабель. Где купить сетевой кабель?

    08.03.2018

  • Какая длина соединительного кабеля Cat5e / Cat6?

    Где купить сетевой кабель? Кабель Vention — ваш лучший выбор. Внешний сетевой кабель, подходящий для наружных воздушных и трубопроводных кабелей, наружный сетевой кабель имеет два слоя обертывания, внешний слой представляет собой толстый защитный слой из ПВХ, внутренний слой представляет собой слой прочной полиэтиленовой оболочки.Наружный кабель может быть водонепроницаемым и солнцезащитным.

    03/08/2018

  • Как установить проводной Интернет в вашем доме

    Поскольку большинство интернет-провайдеров (Comcast Xfinity, AT&T Internet и т. Д.) Надеются использовать свой беспроводной модем для управления вашим «умным» домом, подключение к проводному Интернету сегодня может быть более сложной задачей. Следующие шаги помогут вам сориентироваться в этом процессе, чтобы избежать рисков для конфиденциальности, безопасности и здоровья, связанных с мощными модемами Wi-Fi, которые предоставляют эти компании.

    Шаг 1: Определите вашего интернет-провайдера. Если это Comcast, то теперь вы можете позвонить, чтобы запросить базовый модем, у которого нет возможностей WiFi. Против их новых систем Xfinity WiFi находится на рассмотрении коллективный иск, поэтому теперь они дают клиентам больше контроля над тем, что попадает в их дома (я пишу о проблемах с Comcast Xfinity в этой статье). Если ваш единственный выбор — AT&T, то вы в значительной степени застряли с их комбинированным модемом / маршрутизатором «все в одном».AT&T хочет в конечном итоге предоставлять все данные Интернета / телевидения через вышки сотовой связи (без проводов), поэтому в настоящее время они предоставляют очень мощные модемы с поддержкой Wi-Fi. Хорошо то, что вы можете отключить Wi-Fi в модеме AT&T, выполнив процедуру, описанную в этой статье, а затем использовать свой собственный маршрутизатор или коммутатор Ethernet, как описано в следующем шаге.

    Шаг 2: Предположим, у вас есть Comcast и вы позвонили, чтобы приобрести базовый модем без Wi-Fi (ваш лучший вариант — модель Arris TM822R с телефонным разъемом, а также модель Cisco DPC3008 и Arris SB6190 только с портом Ethernet).Вы можете арендовать модем у Comcast (10 долларов в месяц) или приобрести любую из моделей Arris или Cisco. Затем вам понадобится маршрутизатор для отправки данных на ваши компьютеры, планшеты и телевизор. Для этого я предлагаю модель маршрутизатора Netgear N600 (на фото выше), у которого есть простой переключатель включения / выключения для WiFi (отключайте его, за исключением редких случаев). Вы также можете получить маршрутизатор JRS Eco-WiFi или этот маршрутизатор Low-EMF-WiFi от Electra Health, который также имеет простую кнопку включения / выключения для Wi-Fi и имеет менее мощный сигнал Wi-Fi при включении.Эти маршрутизаторы позволят вам подключить до 4 кабелей Ethernet к разным компьютерам и телевизору. Они также дадут вам возможность использовать временный Wi-Fi, если он вам когда-нибудь понадобится для гостя. Обратите внимание, что вы можете просто получить эту комбинацию модема / маршрутизатора Netgear, которая интегрируется с Comcast и имеет кнопку включения / выключения для WiFi. Это также сэкономит вам ежемесячную арендную плату в размере 10 долларов США. Также обратите внимание, что если вам не нужна какая-либо возможность Wi-Fi в доме, этот простой проводной маршрутизатор TRENDnet станет отличным вариантом.

    Шаг 3: Теперь вам понадобятся кабели Ethernet.Один короткий кабель (3-5 футов) проведет от вашего модема Comcast к вашему Netgear или JRS Eco-Router. Обычно это обеспечивается Comcast или внутри маршрутизатора. Для кабелей Ethernet, которые идут от вашего маршрутизатора к вашим ноутбукам, я предлагаю плоские экранированные кабели CAT7 длиной 25 или 50 футов. Если вам нужно дополнительное расстояние, вот 100-футовый кабель Ethernet, который подойдет. Если вам нужно проложить дополнительные кабели Ethernet, вот простой 4-портовый коммутатор Ethernet, который вы можете использовать. Вот 8-портовый коммутатор, если у вас есть много устройств / комнат, которые вам нужно подключить через Ethernet.

    Шаг 4: Программировать маршрутизатор очень просто. В коробке находятся основные инструкции по установке (всего несколько начальных шагов), а также компакт-диск, который идет в комплекте с маршрутизатором, если на вашем компьютере есть дисковод для компакт-дисков. Компакт-диск выполнит установку (или вы можете загрузить файл), и вам просто нужно будет установить пароль для вашей домашней сети.

    Шаг 5: Для ПК и телевизоров вы можете просто подключить кабели Ethernet к устройствам. Если вы используете компьютеры и планшеты Apple, вам понадобится адаптер для подключения Ethernet к вашему Macbook Air или iPad.Лучшим вариантом является переходник с Thunderbolt на Gigabit Ethernet. Просто убедитесь, что на вашем устройстве есть порт Thunderbolt. Если нет, то приобретите переходник с USB на Ethernet. Вы также можете получить этот дополнительный порт USB с адаптером Ethernet. Вот базовый адаптер Ethernet для Windows. Теперь также можно подключить iPad и iPhone, о чем я расскажу в этой статье.

    Шаг 6: Теперь, когда у вас дома есть проводной доступ в Интернет, осталось сделать пару вещей. Вы захотите отключить функции Wi-Fi и Bluetooth на своем ноутбуке (отключение Airport для Mac и перевод ПК в режим полета).Это предотвратит излучение и поиск сети, пока вы работаете с устройством. Я также предлагаю вам приобрести внешнюю клавиатуру и мышь, например эту, чтобы вы не контактировали напрямую со своим компьютером весь день во время работы. Это поможет вам не чувствовать усталость при работе за компьютером.

    Надеюсь, эти шаги помогут вам легко сделать ваш дом более здоровым для вас и вашей семьи!

    Кроме того, если у вас был опыт работы с разными интернет-провайдерами по всей стране, не стесняйтесь поделиться ниже.

    Эта статья была обновлена ​​в августе 2020 года.


    Powerline Network: что вам нужно знать

    В наши дни у большинства людей дома есть беспроводная сеть. Таким образом, вы можете подумать, что сеть Powerline (также известная как HomePlug), в которой электропроводка вашего дома используется в качестве проводной сети передачи данных, является устаревшей и избыточной технологией.

    Но вы ошибаетесь. Да, Wi-Fi удобен и быстр — технология 802.11n широко распространена, а новейшие маршрутизаторы класса 802.11ac, такие как двухдиапазонный TP-Link Archer C7 AC1750, обещают еще более высокую скорость соединения до 1300 Мбит / с.

    Однако Powerline предлагает простоту и надежность, с которыми беспроводная технология не может сравниться. Он не предназначен для замены сети Wi-Fi. Он должен дополнять один.

    Что такое сеть Powerline?

    Сеть Powerline — это, по сути, проводная сеть с (в основном) скрытыми проводами. Предположим, у вас есть широкополосный маршрутизатор в коридоре и умный телевизор Samsung HD TV в гостиной. Предположим также, что этот конкретный телевизор не поддерживает беспроводную связь, поэтому единственный способ насладиться просмотром телепередач на нем — это проложить кабель Ethernet от маршрутизатора по коридору и через пол гостиной к дому. ТЕЛЕВИДЕНИЕ.Вы пытаетесь спрятать кабель большим ковриком. Не работает.

    Решение Powerline менее заметное — подход «без новых проводов». Вы покупаете базовый комплект, в который входят два адаптера Powerline и два коротких кабеля Ethernet. Вы подключаете один из кабелей Ethernet к маршрутизатору и к первому из адаптеров. Затем вы подключаете его к ближайшей розетке. Вы вставляете второй кабель Ethernet в заднюю часть HD-телевизора и во второй адаптер. Вы подключаете второй адаптер к ближайшей розетке.

    И все. Адаптеры автоматически обнаруживают друг друга (без драйверов, без длительного процесса настройки) и автоматически подключаются, что позволяет пакетам данных быстро передаваться от маршрутизатора к телевизору, перемещаясь по кабелю Ethernet в первый адаптер, через электрическую проводку в стенах, во второй адаптер и в телевизор. Когда в 2001 году был представлен первый стандарт HomePlug Powerline, скорость передачи данных была ограничена до 14 Мбит / с. Но новейшие продукты Powerline теперь поддерживают сети гигабитного класса.

    Зачем нужна сеть Powerline?

    Если у вас уже есть беспроводной концентратор, возможно, вы не видите смысла встраивать адаптеры Powerline в вашу домашнюю сеть. Но у этой технологии есть несколько преимуществ перед Wi-Fi, а именно постоянная скорость, надежность, безопасность и простота использования.

    Powerline — это технология моста, часто полезная для расширения зоны действия домашней сети в местах с плохим покрытием беспроводной сети или в местах, где требуется максимально быстрое соединение — например, игровая консоль или Apple TV.Он также идеально подходит для подключения к Интернету старых устройств, у которых нет встроенного Wi-Fi-подключения, чтобы не загромождать гостиную путаницей кабелей Ethernet. Powerline — это изящное и эффективное сетевое решение.

    Технология Powerline, возможно, более безопасна, чем беспроводная сеть. Поскольку данные передаются по медной проводке в вашем доме, их нельзя взломать или использовать извне. Современный комплект Powerline также предлагает вам защищать адаптеры паролем, добавляя дополнительный уровень защиты.

    Как работает сеть Powerline?

    Отправка сигналов по домашней электропроводке — это не идея 21 века. Фактически, электроэнергетические компании посылают сигналы управления по сети с 1920-х годов — именно так счетчики электроэнергии узнают, когда нужно переключиться на непиковый тариф. Электропроводка в обычном доме может поддерживать множество частот. Поскольку электричество использует сигналы 50/60 Гц, дополнительные данные могут передаваться по той же проводке на гораздо более высоких частотах, не вызывая каких-либо помех.

    Исходный стандарт HomePlug 1.0 (IEEE 1901) ускорялся вне блоков со скоростью 14 Мбит / с, хотя реальная скорость была ближе к 5 Мбит / с. Обновление «Turbo» увеличило максимальную пропускную способность версии 1.0 до 85 Мбит / с (реальная скорость составляет около 20 Мбит / с). В 2005 году обновленный HomePlug AV повысил скорость еще выше, заявив 200 Мбит / с на приставке (80-90 Мбит / с в тестах) — более чем достаточно для обработки потокового аудио и видео, отсюда и метка «AV».

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
