Разводка электрики: Разводка электрики в квартире: алгоритм работы, схемы электропроводки

Разводка электрики в деревянном доме

Перейти к списку

Все статьи / 25.05.2021

ретро-проводка Tesli эксперт Тесли разводка электрика

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования. Работа всех бытовых и инженерных агрегатов, освещение, обогрев помещений – все это завязано на электричестве. Обеспечить бесперебойную и безопасную работу электросети поможет правильное расключение проводки.

Существует несколько типов разводки электрики по дому. Скрытая проводка используется в основном в блочных и кирпичных домах. При этом способе все провода прячутся в ниши (штробы), фиксируются по всему периметру помещений, затем скрываются под слоем штукатурки.

А в деревянных домах преимущественно используется открытая проводка: она может монтироваться в двух исполнениях – на специальных изоляторах или в кабель-каналах.

Изоляторы используются в открытом варианте, или как еще это называется ретро-проводке в деревянных домах. Такая разводка заново начинает набирать обороты, входить в моду, потому что становится неотъемлемым элементом декора. Ведь на сегодняшний день существует масса возможностей преобразить интерьер с помощью дизайнерских розеток, выключателей и прочих элементов. Интернет-магазин Tesli предлагает большой ассортимент электрооборудования Fontini для монтажа такой проводки в деревянном доме.

Основные требования к наружной проводке в деревянном доме

1. Кабель должен иметь маркировку «НГ» (негорючий). Оплетка такого провода изготавливается из негорючих материалов.
2. Выполненная разводка исключает возможность поражения электричеством людей и животных.
3. Не располагать поблизости от нагреваемых поверхностей (в том числе печей, дымоходов, каминов).
4. Следует полностью исключить вероятность возгорания вследствие короткого замыкания.
5. Мощность проводки должна соответствовать общей потребляемой мощности эксплуатируемых приборов.
6. Нельзя допускать нагрев соединительных узлов и проводников.

Открытая проводка в деревянном доме

В доме, где главный строительный материал – дерево, проводку следует проводить только по открытым поверхностям. В этом случае проводка в деревянном доме должна быть закрыта негорючими кабель-каналами или гофрой. Для монтажа в качестве каналов применяют трубы из стали, меди или других огнеупорных ПВХ материалов (например, дюропласт). Они исключают контакт проводов с древесиной и создают дополнительную защиту. Трубы комплектуются уголками с углом поворота в 90 градусов, которые располагаются в местах изгиба проводки. Стоимость, наличие и характеристики этого элемента можно уточнить тут.

Если вы хотите реализовать проект в стиле «ретро», то первое и самое главное правило – медные провода для проводки в деревянном доме должны иметь маркировку НГ (негорючий). Оплетка в таких случаях изготавливается из негорючего поливинилхлорида (ПВХ пластикат) или шелковой тканью, пропитанной специальными препятствующими горению составами. Эти витые провода можно будет протягивать вдоль стен без применения кабель-каналов или гофр. Фиксация производится с помощью специальных изоляторов, изготовленных из глины, керамики или пластика.

Помимо изоляторов для монтажа ретро-проводки в деревянном доме следует приобрести электрооборудование открытого типа: розетки, заглушки, выводы для кабелей, переключатели и проч.

Преимущества ретро-проводки:

• несомненно, внешняя привлекательность;
• большое количество цветовых решений, позволяющее реализовать любой проект;
• скорость монтажа, без штробления;
• доступность проводки для профилактики или ремонта.

Все провода под декоративным слоем имеют маркировочную оплетку, соответствующую ГОСТ Р 50462-2009, поэтому проблем с подключением к блоку с автоматами не возникнет.

Скрытая проводка в загородном доме

Скрытый монтаж имеет свои преимущества:

• безопасность. Если в доме есть дети или животные, то кабели для них будут абсолютно недоступны;
• эстетическая составляющая. На стенах не будут видны провода и выступать электрооборудование, чтобы была возможность реализовать абсолютно любую декоративную отделку – от поклейки обоев до оштукатуривания. На нашем сайте вы сможете найти выключатели и прочее оборудование для скрытого монтажа;
• низкий риск повреждения проводов.

Но скрытая проводка в деревянном доме запрещена согласно пункту 7.1 ПУЭ. Реализовать такой проект вполне можно в частном доме или коттедже, построенного из кирпича, пено- или газоблоков, так как кабели прокладываются только по несгораемым конструкциям.

Где купить электрооборудование для наружной проводки?

В нашем интернет-магазине в продаже широкий ассортимент товаров для разводки электричества в коттеджах. Коллекции электроустановочных изделий производителя Fontini – это не только функциональные, но и изысканные элементы декора, которые способны стать настоящим украшением интерьера. Все оборудование изготавливается из натуральных материалов – дерева. фарфора, стекла, латуни, керамики, которые не проводят электрический ток и создают дополнительную защиту. Успейте купить эксклюзивные изделия по скидке от 80%, перейдя по ссылке.

Разводка электрики в квартире — 0220.ru

Вам нужно сделать разводку электрики в квартире или поменять электропроводку в вторичной квартире,сделать разводку в коттедже ? Наша компания с радостью Вам поможет. Главный наш приоритет это безопасность электромонтажных работ и удобство Вашей эксплуатации всего электрооборудования .

С чего начинается разводка электрики в квартире?

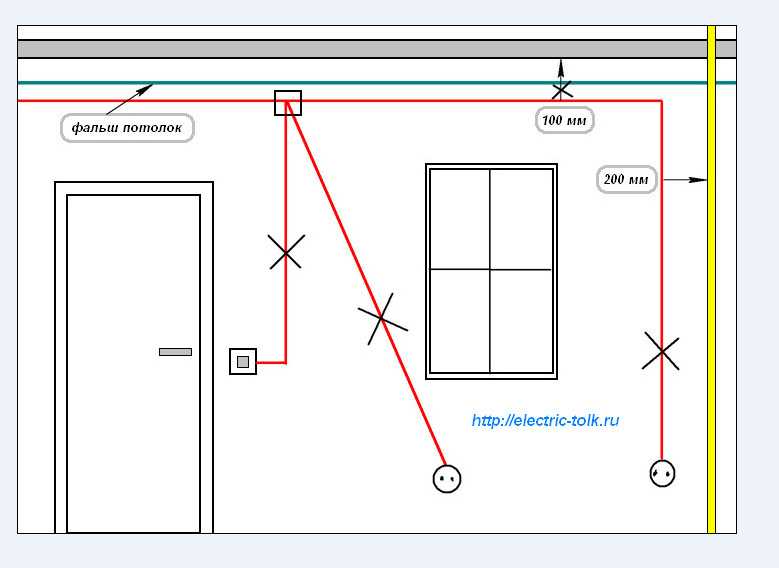

Для начала нужно составить план электромонтажа. Нужно определится где и какие электроприборы будут находится. Наш мастер электрик грамотно рассчитает нагрузку, составит план электромонтажа и рассчитает необходимое сечение провода. Также мы рассчитаем необходимое количество выключателей и розеток в удобных для Вас местах.

При разводке электрики в санузлах, есть свои особенности электромонтажа именно там находятся приборы, которые потребляют больше всего электроэнергии это стиральная машинка, электро водонагреватель , электро полотенцесушитель и прочие.

Стоимость разводки электрики в квартире определятся множеством факторов , сложности электро проекта, количеством точек электрики, площадь квартиры. Для того чтобы узнать стоимость разводки электрики в квартире Вам необходимо позвонить нам и вызвать мастера замерщика, мы рассчитаем и составим для Вас смету в течении одного дня.

Наш список услуг по электромонтажу в квартире

• Полная замена всей электрики под ключ
• Частичная замена электрики
• монтаж, ремонт, замена проводки (электропроводки)
• Установка и замена всех типов розеток и выключателей в квартире
• Установка и замена электрощитков в квартире
• Полная разводка электрики в квартирах, коттеджах и частных домах
• Подключение бытовой техники
• Штробление стен под электрику
• Установка и замена электросчетчиков
• Другие работы по электрики в квартире

Цены на электромонтажные работы в Москве

Мы стараемся предложить самую выгодную цену и сроки работ по электрики для наших клиентов. Разводка электрики в квартире недорого выполненная нами будет качественной и послужит долгие года.

Качество и безопасность электрики

Качественное выполнение электриком производимых работ — залог безопасности заказчика, безопасности его семьи и целостности имущества. А также и спокойный сон самого электрика, что является очень не маловажным фактором. В процессе электромонтажа мы предлагаем заказчику качественные, медные безопасные кабеля, в которых не занижено сечение токоведущей жилы, качественная медь и безопасная изоляция. Качественную электрофурнитуру, а также грамотный, профессиональный подход к электромонтажным работам.

К качеству работ электрика можно отнести и такой момент — после коммутации и скрутки провода в распредкоробке, производится пайка этой скрутки. Тем самым, предотвращая ослабление электрического контакта скруток проводов, со временем, или же, его окисления, в случае попадания на него влаги, а такое может произойти по причине нерадивости вашего соседа сверху. Установленная нами защита, предотвратит поражение человека электрическим током, в случае пробоя напряжения на корпус бытовой техники (холодильника, стиральной машины, бойлера, посудомоечной машины т. д.) Предотвратит выгорание бытовой техники, в результате скачка напряжения. Ведь, следствием такого скачка, без установленной защиты, в квартире может произойти и пожар. А такое бывает, при обрыве ноля, обгорании, или случайном (по халатности) его отключении, по стояку дома или до него.

Гарантии на электромонтаж

Мы выполняем любые услуги по электромонтажу в не зависимости от сложности работ. Наши квалифицированные специалисты после завершения всех электромонтажных работ выдадут Вам гарантию на все работы сроком на 3 года!

Как заказать электромонтажные работы в Москве?

Для заказа электромонтажных работ Вам необходимо позвонить нам, мы выслушаем все ваши пожелания проконсультируем по всем вопросам электромонтажа и отправим к вам нашего электрика с многолетним стажем работ для оценки и составления сметы по электромонтажу на вашем объекте.

Типы, размеры и монтаж электропроводки

Перейти к основному содержанию

Преодолейте свой страх перед работой с электропроводкой, ПОНИМАЯ основы электромонтажных работ и устанавливая проводку с тремя переключателями.

Добавить фильтр

• Электрическая система
• Системы
• Электропроводка
• сделай сам
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_content-types=how-to»> Как
• Электрический
• Кончик
• Части дома
• Техники
• Про
• Умный дом
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=walls»> Стены
• Электрики
• Обзор
• Коробки выключателя
• Устройства
• Номера
• com/house-and-components/systems/electrical-system/wiring/?_house-components=fixtures»> Светильники
• Вдохновение
• Осветительные приборы
• Ремоделирование
• Инструменты и расходные материалы
• Амазонка
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=appliances»> Техника
• Бренды
• Плотницкие работы
• Зажимы
• Столешницы
• Декор
• Сад
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=kitchen»> Кухня
• Вилки и розетки
• Безопасность
• Дворовые и садовые постройки
• Воздушные компрессоры
• Пневматические инструменты
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=apple»> Яблоко
• Подвал
• Ванная комната
• Спальня
• Плотники
• Ковер
• Потолок
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=circular»> Циркуляр
• Строительная индустрия
• Дизайн
• Столовая
• Посудомоечная машина
• Дверные звонки
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=drills»> Сверла
• Гипсокартон
• Резка гипсокартона
• гипсокартон
• Защита глаз
• Защита лица и головы
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=family-room»> Гостиная
• Смесители
• Камин
• Обрамление
• Меблировка
• Садовые инструменты и принадлежности
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=gear-apparel»> Снаряжение и одежда
• Google
• Молотки
• Ручной инструмент
• Защита слуха
• Подрядчик ОВКВ
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skills=joining»> Присоединение
• Ламинат
• Выключатели света
• Гостиная
• Металлообработка
• Митра
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_content-types=news»> Новости
• Рисование
• Пути
• Плантаторы
• Сантехники
• Силовое оборудование
• com/house-and-components/systems/electrical-system/wiring/?_trades=roofers»> Кровельщики
• Маршрутизаторы
• Экономить деньги
• Пилы
• Сбрасывать
• Сайдинг
• Вещи, которые мы любим
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=tape-measures-rulers»> Рулетки и линейки
• Тейпирование
• Текстура
• Подрезать
• телевизоры
• Окна
• com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=woodworking-tools-supplies»> Инструменты и расходные материалы для деревообработки
• Верстаки
• мастерская

ПОДПИСАТЬСЯ И СОХРАНИТЬ

Годовая подписка всего за 10 долларов!

Подпишитесь сейчас

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был следовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

• Черные провода или «горячие провода» передают электрические нагрузки от электрического сервисного щита к розетке, светильнику или другому месту назначения.
• Красные провода также являются горячими проводами, используемыми для соединения детекторов дыма, так что, если сработает один сигнал тревоги, сработают и все остальные.
• Белый и серый провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
• Белые провода , обмотанные черной или красной изолентой, также являются горячими проводами. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
• Зеленые провода соединяют клемму заземления в распределительной коробке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
• Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
• Синие и желтые провода , хотя обычно они не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы при срабатывании одной сигнализации.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь

Предыдущий

Следующий

Какой тип провода используется в жилых домах?

В большинстве современных домов используется неметаллический (NM) кабель, состоящий из двух или более проводов, обернутых внутри упомянутой ранее цветной оболочки. Пакет проводов обычно содержит один или несколько горячих проводов плюс нейтраль и землю. Чтобы разместить проводку в старом доме или если ваша проводка просто нуждается в ремонте, вы можете соединить старые провода с новым кабелем NM, используя распределительную коробку, которая защищает проводные соединения. Более крупные провода цепи несут напряжение цепи, до которого может быть очень опасно дотрагиваться. Если вы не знаете, какие у вас провода, считайте их все опасными.

Советы по подключению и переключению своими руками

Если вы уверены в себе и хотите самостоятельно выполнить монтаж проводки своими руками, вам необходимо подготовить информацию и инструменты.

• Иметь надлежащие инструменты. Это может быть мультиметр, проверяющий электрическое напряжение, и комбинированный инструмент для зачистки проводов и оболочки.
• Ознакомьтесь с различными проводами. Убедитесь, что вы знаете, какой цвет провода куда идет и какова его цель, чтобы избежать поражения электрическим током и безопасно провести электропроводку в вашем доме.
• Провода больше, чем нужно. Убедитесь, что он простирается не менее чем на три дюйма за пределы электрической коробки.
• Заделка гипсокартона с большими пластинами. Вы сделали отверстие в гипсокартоне слишком большим? Исправьте это с помощью большой электрической пластины.
• Платите за качество. Не экономьте на качестве выключателей и розеток.
• Прежде чем прикасаться к проводам и цепям, проверьте напряжение. Мультиметр сообщит вам, безопасно ли к ним прикасаться.
• Проведите исследование. Посмотрите видео-уроки на YouTube.

Ошибки электропроводки, которых следует избегать

Электрический момент «упс» может быть очень серьезным, вызывая короткие замыкания, удары током или пожары. Вот несколько распространенных ошибок, которых следует избегать:

• Никогда не подключайте провода вне электрических распределительных коробок. Если коробки нет, добавьте ее и соедините провода внутри нее.
• Помните о трехдюймовой минимальной длине провода. Не обрезайте провода слишком коротко. ЕСЛИ вы это сделаете, добавьте шестидюймовые расширения.
• Никогда не оставляйте незащищенной обшивку между рамами, как при потолочной установке. Прикрепите его скобами к стержню 2×2 или используйте металлический кабелепровод, если провод проходит вдоль стены.
• Избегайте ослабленных выключателей или плохо подключенных розеток.
• Никогда не устанавливайте трехгнездовую розетку без заземляющего провода.
• Не устанавливайте распределительную коробку за поверхность стены. Вместо этого добавьте пристройку к стене.
• Закрепите кабель зажимом, чтобы изоляция провода не порезалась и не изнашивалась.

Распространенные бытовые проблемы с электричеством

Если у вас старая проводка, скорее всего, у вас целый комплекс проблем. Одной из наиболее распространенных является изношенная изоляция, потому что не было заземления, а проводка не была приспособлена для работы с современными мощными приборами. Есть несколько других распространенных проблем с электричеством, которые не ограничиваются старой проводкой:

• Частые скачки напряжения, вызванные освещением, поврежденными линиями электропередач, неисправными приборами или проводкой качественные материалы) подключен к электросети
• Неправильно работающие выключатели света
• Часто срабатывающий автоматический выключатель
• Перегруженный автоматический выключатель
• Удары током
• Свет слишком яркий или слишком тусклый
• Высокие счета за электроэнергию
• Слишком часто перегорающие лампочки
• «Одержимые» встраиваемые светильники, которые гаснут, а затем снова включаются

Как сделать

Если у вас есть надлежащее образование в области электротехники, вы должны справиться с большинством проектов.
