Как правильно разместить розетки и выключатели в гостиной — INMYROOM

В старых типовых квартирах в гостиной хватало двух розеток и одного выключателя. Но достаточно ли этого сейчас, когда количество техники и гаджетов значительно увеличилось. Планируете ремонт в гостиной и хотите создать атмосферу отдыха и комфорта, а не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

1. У дверного проема

Главное, что должно быть при входе в комнату, выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола. Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где располагается ручка закрытой двери.

Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов.

Разместите ее на высоте 30 см от пола и 10 см от проема двери.

2. В тв-зоне

Телевизор – незаменимая вещь практически в любой гостиной, для него понадобится еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

3. В диванной зоне

При планировании розеток в гостиной необходимо учесть расположение всех электрических приборов и отдельно стоящих светильников – не забудьте также про розетки для зарядки ноутбука и  телефона. Если рядом с диваном вы поставили небольшие тумбочки или столики, то место для розеток будет зависеть от высоты мебели. А вот для торшера оптимальной будет высота 15–30 см от пола.Очень часто при планировании электрики в гостиной забывают об электрических каминах, фоторамках, кондиционерах, увлажнителях воздуха и прочей технике — имейте в виду и их.

4. У рабочего стола

Часто гостиную используют также в качестве домашнего кабинета – тогда розеток понадобится больше. У письменного стола необходимо предусмотреть розетки для лампы и для ноутбука – на высоте 15 см от столешницы.

Ничего не найдено для Feeds

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней.

Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Feeds

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт.

При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Feeds

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Как разместить розетки и выключатели в квартире правильно и удобно

Кухня

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Фото: sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano.ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Фото: Instagram sdelano.ru

Как правильно расположить розетки и выключатели в доме: практические советы

Добавить в избранное

Одним из самых важных вопросов в процессе ремонта остается правильное размещение розеток и выключателей, от которых в дальнейшем зависит удобство и функциональность использования пространства. Рассмотрим отдельно каждое из помещений дома. Важно грамотно расставить все точки в зависимости от размещения мебели и электроприборов, чтобы в дальнейшем избежать как целую груду дополнительных проводов и удлинителей, так и лишние траты на электрику.

Коридор, холл

В любом холле или коридоре необходимо несколько «дежурных» розеток для бытовых приборов. Если есть диван или танкетка — розетка возле него. Рядом с комодом можно разместить розетку для роутера и телефона, если планируете здесь их поставить. Выключатель при входе в дом и дублирующий в другой части помещения. Можно подумать о датчике движения для освещения.

Кухня

Выключатель основного освещения кухни размещайте сразу же у входа в помещение, а дополнительного — в зоне столовой или над рабочей поверхностью. Количество розеток для электрического оборудования напрямую зависит от ваших потребностей: холодильник, морозильная камера, варочная поверхность, духовой шкаф, измельчитель, посудомоечная машина.

Дополнительные розетки для небольших электроприборов (кухонный комбайн, тостер, чайник) размещайте над рабочей поверхностью на высоте 1000-1150мм группами по 3-4 единицы. Предусмотрите несколько «дежурных» розеток на высоте 300мм от пола. При необходимости разместите розетки для телевизора на высоте 1400-1600мм от пола.

Гостиная

В гостиной выключатель основного освещения размещайте сразу же у входа, а дополнительного — в зоне отдыха у дивана. Розетки нужно размещать исходя из основных зон гостиной: зона с диванами и телевизором, рабочая зона, отдых и чтение. В месте, где будет расположен телевизор, предусмотрите розетку для телевизора и электро-розетки на высоте 1200-1400мм, внизу еще 5-8 розеток на высоте 300мм. Между группой сверху и снизу предусмотрите специальный кабель-канал.

У дивана разместите розетки внизу для ноутбука, торшера или лампы. Несколько розеток с выключателями можно разместить над столиками у дивана на высоте 600-900мм (зависит от высоты тумбы). Несколько розеток расположите за рабочим столом, две розетки можно разместить над ним для зарядки телефона или ноутбука на высоте 800-900мм. В зоне отдыха несколько розеток внизу, кроме того, «дежурная» возле входа под выключателем.

Выключатель основного освещения спальни стоит разместить сразу у вдоха и продублировать у кровати по обе стороны над тумбами. Для декоративного освещения и бра достаточно выключателей только над прикроватными тумбами. В ту же группу добавьте по 1-2 розетки.

Помимо розеток возле кровати, предусмотрите несколько «дежурных» розеток (для пылесоса, торшера) и розетки для телевизора (в зависимости от его размещения, внизу или на высоте 1200-1400мм). Если планируете рабочее место в спальне, добавьте у стола 2-3 розетки на высоте 300мм.

Детская комната

Выключатель основного освещения, расположенный у входа в комнату, должен находиться на уровне не выше 1000мм от пола, чтобы ребенок мог без труда до него достать. Выключатель дополнительного освещения может быть расположен над тумбой у кровати (стоит добавить к нему розетку), достаточно нескольких розеток внизу и блок из 3-4 возле рабочего стола. Все розетки должны иметь дополнительную защиту (шторку, крышку и т.п.).

Ванная комната

Выключатель освещения ванной комнаты, как правило, расположен с наружной стороны помещения у двери. Основной блок электрических розеток с защитными крышками должен быть размещен над тумбой с умывальником (не ближе 500мм от оси смесителя на высоте 1000-1100мм). Рядом можно поместить выключатель подсветки зеркала и декоративного освещения. Дополнительно понадобятся розетки для стиральной машины, бойлера и полотенцесушителя, если нужно.

Другие помещения в доме

Основным принципом размещения розеток в любом из помещений квартиры служат его функциональное назначение и расстановка мебели. Основное правило: выключатель у входа в помещение (так чтобы при открывании двери он не оказался за ней) на высоте 900-1100мм от пола, несколько «дежурных» розеток на высоте 300мм от пола и необходимые по ситуации розетки (у кровати, за столом, в зоне телевизора, возле кресла, возле электротехники и т.д.)

Автор: Забуранная Светлана

Как правильно установить розетки и выключатели в квартире?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей. А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм. от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха. Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей. Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу. В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 - 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

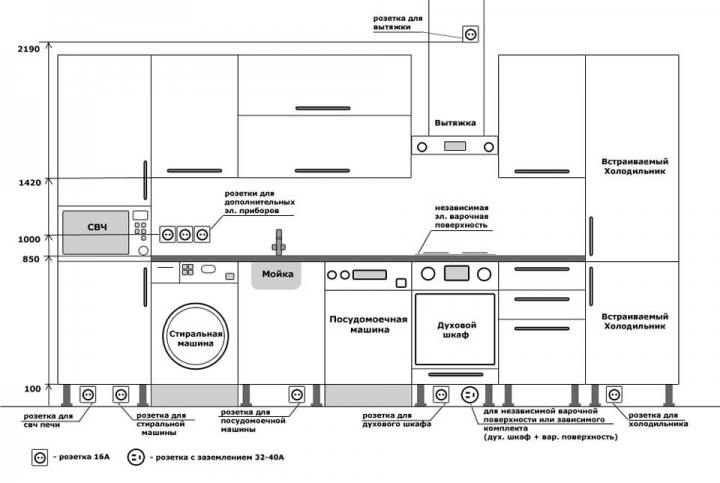

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях - это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 тройная в зоне туалетного столика фен и прочие приборы
2 двойных над прикроватными тумбочками зарядка смартфона и часы
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки потолка
2 одинарных над прикроватными тумбочками включение бра

ДЕТСКАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 двойная над прикроватной тумбочкой зарядка читалки
1 четверная в зоне письменного стола ноутбук, лампа, зарядка смартфона
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати
1 двух клавишный над прикроватными тумбочками включения прикроватного бра и подсветки ниши кровати

ГОСТИНАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 четверная медиазона ТВ, интернет, ресивер
1 двойная в районе мягкого кресла подключение бра
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Где лучше разместить электрические розетки в новом доме?

По сравнению с различными решениями, которые необходимо принять при строительстве нового дома, расположение электрических розеток может рассматриваться как небольшая (и, возможно, забытая) деталь. Однако детали не будут казаться такими мелкими, когда вы окажетесь в новом доме и поймете, что расположение электрических розеток не соответствует вашему плану мебели или, что еще хуже, их недостаточно для удовлетворения ваших потребностей.

Вот почему планирование расположения электрических розеток должно быть гораздо более приоритетным на этапе строительства.В этом руководстве мы избавим вас от головной боли, связанной с размещением электрических розеток, чтобы обеспечить хорошую проводку в вашем доме, когда наступит день заселения.

Спальни

Лучше всего изучить пространства, которые в конечном итоге станут спальнями. Подумайте, где вы разместите кровати, комоды и другую мебель. Учтите свои типичные привычки в этих комнатах; это поможет вам разместить торговые точки в соответствии с этими потребностями.

Например, понадобится ли вам розетка возле тумбочки для зарядки телефона, будильника или небольшой лампы для чтения? Будет ли в вашей спальне телевизор или компьютер и потребуется больше розеток в помещении? А как насчет диммера для диапазона освещения? Учтите все ваши потребности и предпочтительное размещение мебели и спланируйте их соответствующим образом.

Кухня

В то время как кухня требует больше всего электроэнергии в одной комнате, спланировать розетку для кухни довольно просто. Решите, где будет находиться ваша основная техника (холодильник, духовка, посудомоечная машина). В этих зонах будут прочные специализированные розетки для работы с мощными приборами. На кухнях все розетки, обслуживающие поверхности столешниц, должны быть оборудованы защитой розеток GFCI.

Затем подумайте о своем рабочем месте и мелкой бытовой технике.Вам понадобятся розетки для микроволновой печи, тостера или кофеварки? Будет ли для этих вещей всегда нужна розетка, или вы бы предпочли хранить их и вытаскивать только при необходимости? Учтите все свои кулинарные потребности и приступайте к делу.

Гостиная

Поскольку большая часть семей проводит большую часть своего времени в гостиной и где большинство людей принимают своих друзей и родственников, разумно убедиться, что в ней имеется достаточное количество розеток. Розетки рекомендуется размещать во всех четырех углах гостиной, помимо розеток посередине каждой стены.

Следуйте этим рекомендациям, и у развлекательных центров будет достаточно мощности, дополнительного освещения и мест для подключения устройств. Кроме того, если ваша семья любит украшать на праздники, подумайте о ваших потребностях в розетке. Например, для установки рождественской елки может потребоваться дополнительная электрическая розетка.

Ванная

Ванную комнату легко не заметить при планировании расположения розеток. Однако очень полезно обеспечить достаточное освещение и в этой комнате.Учитывайте потребности своей семьи, когда будете готовиться к новому дню; вам понадобится розетка для фена, электрической зубной щетки или электробритвы?

Хотя ваш опытный электрик позаботится о том, чтобы вокруг воды использовались специальные розетки с рейтингом GFI, важно разместить эти розетки в легко доступных местах, чтобы они не пересекали раковину или другие водные пространства.

Гараж

Когда речь идет об электрическом планировании, о гараже часто забывают.Однако может быть полезно иметь несколько розеток, если будут использоваться электроинструменты. Если вы планируете установить устройство для открывания гаражных ворот, вам понадобится выход в центре потолка.

Домашний офис

Домашний офис может быть сложной задачей при планировании расположения электрических розеток. Многие домовладельцы размещают их вдоль стен для освещения и стола, который будет стоять напротив них. Однако вилки для пола могут быть полезны в домашнем офисе. В конце концов, не все хотят, чтобы рабочий стол стоял у стены, а штекеры в полу обеспечат легкий доступ к источнику питания для компьютеров и ноутбуков.

Также подумайте, сколько энергии вам понадобится. Если вы работаете дома писателем, несколько выходов в помещении могут оказаться ненужными. Если вы работаете с требовательным оборудованием, таким как швейные машины, специальное освещение, камеры или другое оборудование, планируйте это.

Бонусная комната

Еще одно хорошее место, которое стоит рассмотреть - это любое дополнительное пространство или бонусный номер, который вам может понадобиться. Это также шанс спланировать будущее. Превратится ли эта комната в спальню для нового ребенка в будущем? А как насчет стареющего родственника?

Возможно, это будет складское помещение с небольшой потребностью в нескольких торговых точках или, возможно, оно станет медиа-комнатой с большим спросом на торговые точки. В любом случае, решите, что вы будете делать с этой комнатой, и спланируйте ее соответствующим образом или на возможное будущее.

Если вы думаете о строительстве дома или в настоящее время в процессе, наши опытные специалисты Southwest Florida Electric будут рады помочь с планированием электрической розетки, чтобы ваш новый дом отвечал всем вашим потребностям. Свяжитесь с нами сегодня, и мы поможем вам начать работу.

Планирование электрических розеток в вашем новом доме или после ремонта

Места, которые следует учитывать для дополнительных электрических розеток в новостройке или при ремонте дома

Хотя люди, которые предпочитают строить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду.Лишь после того, как они переехали в свой новый дом, они осознают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования грязных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Кухня

Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не значит, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, - отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы в них можно было установить миксеры, лопатки и другие небольшие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Гостиная

Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением к Рождеству, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Семейный / Игровая комната / Бар

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под баром для небольшого холодильника и льдогенератора. Если у вас есть камин, поставьте несколько дополнительных розеток по обе стороны от камина на случай, если вы захотите подключить освещенную скульптуру или часы.

Ванны

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Спальни

Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута над плинтусом, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный переключатель, чтобы один переключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает. Не забывайте о гардеробной / гардеробной. Подумайте, где вам может понадобиться ваше тщеславие, и поставьте там отдушину.

Гараж

Гараж - одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в ​​центре потолка для устройства открывания гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы упростить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

На открытом воздухе

Сохраняя праздничную тематику, спланируйте розетки под карнизом, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этим шансом и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Домашний офис

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Установите разъемы немного выше высоты стола, чтобы значительно облегчить эту задачу. Если вы планируете установить небольшой телевизор на стене, это также подходящее время для установки розетки в любом месте.

План на будущее

Убедитесь, что ваш электрик предоставил вам шкаф для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы планируете свой новый дом, попросите электрика проложить пустые трубы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя приятно верить, что вы все обдумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользает из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

25 лучших мест для установки электрических розеток

Сохранить на потом!

Строите или ремонтируете и задаетесь вопросом, где лучше всего разместить электрические розетки?

Мы опросили более 400 домовладельцев и выяснили, где электрические розетки используются чаще всего и где люди хотели бы, чтобы они были у !

Некоторые ответы были неожиданными, но такими гениальными!

Лучшие места для размещения розеток в доме

Мы собрали все полученные данные и распределили их по категориям ниже, комната за комнатой.Теперь вы можете сразу увидеть лучшие места для подключения электрических розеток ( и почему! ) в вашем доме.

Обязательно проконсультируйтесь с лицензированным электриком, прежде чем реализовывать эти идеи, чтобы убедиться, что они соответствуют строительным нормам вашего города / провинции или штата.

В целом, следует помнить о двух хороших рекомендациях:

1. Разместите электрические розетки через каждые 6 футов по всему дому .

2.Используйте электрические розетки , которые также содержат USB-порты , , подобные этим.

Лучшие места для розеток на кухне

{Фотография предоставлена}

  • Гардеробная. Это удобно для зарядки беспроводных пылесосов / Roombas или ручных пылесосов. Если у вас есть прилавок в кладовой, розетка для перколятора / мультиварки также пригодится, когда у вас есть компания и вы готовите дополнительную еду.
  • Кухонный остров. Выпекать проще простого, если вы можете подключить миксер к рабочей поверхности.
  • На кухонных шкафах. Если вам нравятся рождественские гирлянды на шкафах, это избавит вас от неприглядных шнуров. Это также отличное место для динамиков системы объемного звучания, камер видеонаблюдения и тросового светодиодного освещения.
  • Каждые 2 фута выше кухонной стойки , так что вы никогда не будете задумываться, куда ставить мультиварки / разогревающую посуду для гостей, кофейник, миксер, тостер и т. Д.

Лучшие места для розеток в спальне

{Фотография предоставлена}

  • По одной с каждой стороны кровати для ламп и зарядных устройств для телефонов.
  • По крайней мере, по одной на каждой стене в спальне для ламп, вентиляторов, испарителей, пылесосов, зарядных устройств для телефонов и других цифровых устройств.
  • Главный шкаф .

Лучшие места для электрических розеток в гостиной

{Фотография предоставлена}

  • эт. Если у вас есть большая комната, где ваши торцевые столики находятся в центре комнаты, а не у стены, розетка в полу пригодится для настольных ламп или рождественских елок!
  • Мантия. Добавить рождественские гирлянды к мантии так легко, если у вас есть розетка сбоку или над выступом.
  • За телевизором. У нас нет телевизора, но если вы планируете закрепить его на стене, вы можете скрыть неприглядные шнуры, но разместив розетку прямо за экраном.

Лучшие места для электрических розеток в ванной комнате

{Фотография предоставлена}

  • Тумбы и ящики . Заряжайте и держите свои электробритвы / фены вне поля зрения.
  • Рядом с туалетом для ночника, особенно если у вас есть маленькие дети, или, честно говоря, для зарядки телефона во время душа.

Лучшие места для розеток в гараже

{Фотография предоставлена}

  • Каждые 6 футов в гараже.
  • Подключение генератора в незаметном месте

Лучшие места для размещения электрических розеток за пределами

{Фотография предоставлена}

  • По крайней мере, одна электрическая розетка с каждой стороны дома для электроинструментов, моек высокого давления, рождественских гирлянд, пылесоса для уборки транспортных средств.
  • Обе стороны входной двери для гирлянды.
  • Софит . Если вы повесите рождественские огни, это избавит вас от болтающихся шнуров и удлинителей, которые выглядят неуместно и могут споткнуться.Это также отличное место для подключения домашней системы безопасности.

Другие часто забытые места для установки электрических розеток

{Фотография предоставлена}

  • Прихожая , для пылесоса.
  • Перила возле лестницы , если вы планируете обернуть перила рождественскими гирляндами.
  • Шкафы для хранения , для зарядки пылесосов.
  • Постирочная для утюга, отпаривателя.
  • Офис , за вашим столом.Используйте несколько розеток, если у вас несколько мониторов, принтер, телефон и другие электронные устройства.

Присоединяйтесь!

Где у вас есть электрические розетки, без которых вы бы никак не могли жить? И где вы желаете, чтобы у вас была ?!

Сохранить на потом!

Советы по размещению электрических розеток

Установить электрическую розетку в нужное место кажется простой задачей, но это не так.Следует помнить о многих вещах, таких как тип корпуса розетки, высота, существующая проводка и т. Д. Ниже вы можете найти несколько советов, которые помогут вам правильно разместить электрическую розетку.

Розетки в стенах

Собираетесь купить встроенные коробки для розеток? Тогда учтите тип монтажа. У нас есть встроенные боксы для массивных стен и пустотелых стен. Кроме того, есть специальные встроенные ящики для плит.

Слева: встроенный бокс для полой стены - Справа: встроенный бокс для полой стены.

Кроме того, следует учитывать высоту. Встроенные электрические розетки обычно размещают на расстоянии ± 25 см от чистого пола (от цоколя).

Если вы планируете самостоятельно отрезать трубы для электрических розеток, не забудьте о конструкции пола. Например, при 10 см утеплителя пола и 7 см стяжки поверх бетонной плиты вам потребуется установить утопленные коробки на высоте 42 см (или 10 см + 7 см + 25 см).

Электрические розетки в полу

Иногда бывает полезно разместить электрическую розетку в полу, например, под столом или кабинками. Для этого разработаны специальные встроенные боксы. Их также можно найти в нашем интернет-магазине. Пошаговую инструкцию по установке такой электрической розетки вы можете посмотреть на видео ниже.

Электрические розетки для улицы

Электророзетка в саду всегда пригодится. Вы можете подключать различные типы устройств, такие как радио, садовый светильник, рождественские украшения и т. Д. Для использования вне помещений доступны специальные водонепроницаемые электрические розетки.Это означает, что розетка защищена от дождя и других непогоды. Раньше они были доступны только в сером цвете; в настоящее время они также доступны в белом и черном цвете. У вас также есть выбор между встроенными и накладными розетками.

Безопасные расстояния в ванной

Если вы хотите, чтобы в ванной было электричество и свет, необходимо создать несколько виртуальных зон безопасности. Это касается и электрических розеток. Электрическая розетка рядом с ванной очень опасна.

Бельгийские Общие правила электроустановок (AREI) требуют минимального расстояния 60 см. между электрическими розетками и ванной, душем и раковиной. Кроме того, эта цепь должна быть защищена дифференциальным автоматическим выключателем на 30 мА.

Количество розеток

Убедитесь, что есть много розеток (особенно в случае нового строительства). Дополнительная стоимость розетки будет незначительной, к разочарованию, которое вы испытаете позже, если обнаружите, что ее слишком мало.Поэтому постарайтесь заранее оценить количество и тип электрических устройств, которые вы будете использовать в комнате. Несколько советов:

На кухне:

  • Мобильные устройства, например кофеварка, чайник, блендер, радио, зарядное устройство для телефона и т. Д.
  • Стационарные приборы, например посудомоечная машина, микроволновая печь, холодильник и т. Д.

В гостиной:

  • Телевизор
  • Проигрыватель DVD или Blu-ray
  • Стереооборудование
  • Игровая консоль
  • Цифровая ТВ-приставка
  • Настольные лампы / торшеры

В спальне:

  • Настольные лампы на тумбочку
  • Основание кровати с электрической регулировкой
  • Место для зарядки смартфона / планшета с двух сторон

В офисе:

  • Компьютер / ноутбук
  • Дисплей VDU
  • Принтер
  • Внешний жесткий диск с отдельным блоком питания
  • Лампы настольные
  • Колонки с отдельным блоком питания

Кроме того, имейте в виду, что могут быть другие приложения, для которых требуется электрическая розетка, например, электрическая розетка рядом с обеденным столом для набора для гурманов или фондю, или легкодоступные электрические розетки для пылесоса и т. Д.

Электрические розетки: лучше иметь одну слишком много, чем одну слишком мало.

Горизонтально или вертикально

Двойные (или тройные) розетки можно устанавливать горизонтально или вертикально. Это личный выбор. Примите во внимание тот факт, что некоторые вилки могут блокировать розетки внизу, если они были установлены вертикально.

Также не забывайте: для горизонтальных электрических розеток перегородки оставляйте прикрепленными. При вертикальном монтаже их необходимо удалить.

8 выходов на контур

Каждая цепь ограничена 8 выходами.Двойная электрическая розетка считается одной розеткой. Основные потребители электроэнергии, например, электроплиту, лучше всего размещать отдельно, отдельной цепью.

Электропроводка

Для подключения стандартной электрической розетки используйте кабель 3G 2,5 мм² . Однако имейте в виду, что для некоторых приборов, таких как индукционная плита, требуется кабель другого типа.

Больше, чем электрические розетки

Помимо стандартных электрических розеток, в доме требуются и другие точки подключения.Например, телевизор или подключение к Интернету. Убедитесь, что вы не забыли об этом.

Расположение электрических розеток (розеток) в жилых помещениях

Если вы выполняете капитальный ремонт любого жилого помещения в своем доме, важно понимать правила Национального электрического кодекса (NEC) по размещению электрических розеток (магазины). Эта статья основана на кодексе NEC 2002. Выполнение электромонтажных работ домашним мастером своими руками не избавляет вас от необходимости соблюдать какие-либо правила и правила.

NEC в основном заявляет, что в любой жилой зоне дома у вас должна быть электрическая розетка (розетка) на расстоянии 6 футов от любого препятствия или разрыва в стене, например дверного проема, и на расстоянии не более 12 футов от предыдущей электрической розетки. (выход), рисунок 1.

Рисунок 1. Расположение электрических розеток вдоль стены

Правило 6/12 - это минимум, и теоретически в коде нет причины, по которой у вас не может быть электрической розетки (розетки) через каждую ногу в пространстве стены.

Жилая площадь обычно определяется как:

  • гостиная,
  • grand room,
  • спальня,
  • столовая,
  • игровая,
  • семейный номер,
  • библиотека,
  • кабинет,
  • ден,
  • домашний офис,
  • закрытая солярий
  • Кухонная зона без столешниц

Неживые области обычно определяются как:

  • гараж,
  • недостроенный подвал,
  • подъезд,
  • прачечная,
  • мастерская,
  • коридор,
  • ванная,
  • шкаф,
  • подсобное помещение,
  • фойе,

Для пояснения на следующей диаграмме показаны различия в количестве и положении электрических розеток (розеток) относительно длины стены и препятствия, в данном примере дверного проема, Рисунок 2.

Рисунок 2 - Расстояние между электрическими розетками в комнате

На стене длиной 11 футов, без двери, для кода требуется 1 электрическая розетка (розетка), так как эта розетка (розетка) находится не более чем на 6 футов от любой из перпендикулярных стен.

На противоположной стене в центре стены есть дверной проем. Кодекс требует, чтобы электрическая розетка (розетка) находилась на расстоянии не более 6 футов от угла стены и не более 6 футов от препятствия - дверного проема.В соответствии с требованиями кодекса мы разместили электрическую розетку в центре обеих стен, примыкающих к дверному проему - 2 фута от двери в обоих направлениях и 2 фута от стены в обоих направлениях.

На стене длиной 18 футов по коду требуются 2 электрические розетки (розетки).

  • В верхней части рисунка 2 мы разместили 2 электрические розетки (розетки) на расстоянии 6 футов от каждой перпендикулярной стены. Это оставляет расстояние 6 футов между электрическими розетками (розетками). Следовательно, положения электрических розеток (розеток) находятся в пределах кода.
  • В нижней части рисунка 2 мы также разместили 2 электрические розетки (розетки) в 4 футах от каждой перпендикулярной стены. Это оставляет расстояние 10 футов между электрическими розетками (розетками), что также соответствует требованиям норм.

Правило шести футов основано на длине шнура, поставляемого с приборами для жилых помещений , такими как торшеры и настольные лампы, телевизоры, музыкальные системы и компьютеры.

Пока вы используете правило 6/12 в качестве минимального ориентира, вы будете в рамках кода. Однако важно продумать размещение устройств в комнате и соответствующим образом отрегулировать фактическое положение электрических розеток (розеток).

Дополнительная информация о электрических схемах надстроек и подвалов .

Дополнительная информация по розеткам (розеткам) и расположению распределительной коробки

Где устанавливать электрические розетки и выключатели

Где следует размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми. Основная цель - обеспечить соответствие выполняемых работ Строительным нормам 2010 года. Рекомендации в Утвержденном документе P предлагают проектировать и устанавливать электрические установки в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и краткое изложение наших гарантийных требований.

Электрооборудование и кабели

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для обычного домашнего использования.”

При прокладке кабелей кабели с ПВХ-покрытием не должны контактировать с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

  • Кухня / подсобка - 8 точек
  • Столовая - 4 выхода
  • Гостиная или семейная комната - 8 розеток
  • Спальня (основная) - 6 розеток
  • Спальня (другая) - 4 выхода
  • Лендинг - 2 выхода
  • Зал - 2 выхода

Готовка

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30 А.Если имеется плита для плиты, ее необходимо разместить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ подается в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка для освещения. На площадях площадью более 25 м2 должны быть две стационарные розетки.

Залы, площадки и лестничные клетки обеспечить розетками освещения и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не следует устанавливать через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости собственности.

Если на потолках ниже пустот крыши (за исключением соломенных крыш) предусмотрены осветительные приборы, необходимо принять меры, чтобы исключить риск возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Выключатели потребительского блока должны быть в диапазоне от 1350 до 1450 мм.

Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: было предпринято все возможное, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

розеток под номерами

Строительные нормы и правила содержат максимальные и минимальные размеры, и в большинстве случаев это не просто случайные числа. Изучение причин, лежащих в основе размеров, - отличный способ их запомнить. Понимание «почему» также помогает вам взять на себя ответственность за правила и поверить в их ценность для общества.

Строительные нормы и правила

уделяют много внимания расстоянию между розетками и расстоянию между розетками и усилиям по ограничению использования удлинителей. Почему? Потому что удлинители увеличивают риск. Они не защищены, как кабели в ваших стенах. Удлинители предназначены только для временного использования, когда житель полностью осознает свою временную опасность.

Если у вас есть розетки в местах, где высока вероятность того, что они понадобятся жильцу, то этому человеку нет необходимости использовать удлинитель.Достигнуто снижение опасности!

Электрические нормы и правила предполагают вероятные места, где электрические устройства могут использоваться в домах. В коде есть две широкие категории, которым уделяется много внимания и специфики: настенные розетки и кухонные столешницы.

Настенные розетки

Что касается стен, вы должны знать, какова функция каждой комнаты. Код определяет, к каким комнатам это относится: кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логову, солнечной комнате, спальне и комнате отдыха.Также неспецифично, что список заканчивается словами «или аналогичная комната или район жилого помещения». Это исключает любую игру слов («Но в списке ничего не говорится о швейной»). Предполагается, что, если в этих комнатах будет достаточно места на стене, обитатели могут захотеть подключить лампу, часы или другой прибор, и удлинительный шнур будет их решением, если в коде не указано розетки. Двух футов считается достаточным, и поэтому электрическое устройство должно иметь возможность размещаться у стены на расстоянии 2 футов.или длиннее и дотянутся до емкости. Типичный торшер, будильник, телевизор, настольная лампа и т. Д. Имеет шнур длиной около 6 футов. Если розетка находится в пределах 6 футов от конца стены и 12 футов между розетками, то это стандартное приспособление можно разместить в любом месте вдоль стены, и удлинитель не требуется. Эта средняя длина шнура является основой для максимальных размеров того, когда вам нужно дотянуться до чего-либо (емкости), но она также имеет значение, когда вы не хотите дотягиваться до чего-либо (например, в ванне).

Щелкните, чтобы просмотреть верхнее изображение в увеличенном виде.

Для большинства стен длиной 2 фута или более требуется розетка с расстоянием не более 12 футов друг от друга, что позволяет стандартной 6-футовой вилке приспособления / прибора добраться из любого места вдоль стены. Также следует знать некоторые детали и исключения:

  1. Двери и камины являются двумя примерами разломов в измерениях пространства стен, а емкости должны находиться в пределах 6 футов с каждой стороны.
  2. Окна не нарушают размер стены, даже если они доходят до пола.Если на стене нет места для розеток, можно использовать розетку в полу.
  3. Сосуды могут быть на высоте до 5 1/2 футов от пола и при этом удовлетворять требованиям по расстоянию вдоль стен.
  4. Размеры стен должны включать расстояния как по внутренним, так и по внешним углам.
  5. В большинстве жилых комнат ограждение на краю пола считается стеной. В этих случаях распространенным подходом к проектированию являются напольные розетки.

Емкости кухонные

Кухня может иметь наибольшую концентрацию потребления электроэнергии из любого места в доме. Все дело в вероятности использования. Если это удобное место для установки блендера, тогда должна быть емкость. У кухонных приборов средняя длина шнура составляет 2 фута. Следовательно, требуется максимальное расстояние 4 фута между розетками и одной в пределах 2 футов от верхнего края стойки, края раковины или края кухонной посуды. Если плита, раковина или холодильник прерывают столешницу, измерение прекращается. Существуют более конкретные положения кодов для полуостровов, островов, за раковинами и резервуаров под столешницей.Все они основаны на одной и той же концепции вероятности использования столешницы и общей длине шнура прибора.

Любое пространство на столешнице 12 дюймов или больше должно иметь емкость, при этом расстояние между последующими емкостями не должно превышать 48 дюймов. Также следует знать некоторые детали и исключения:

  1. Должна быть розетка в пределах 24 дюймов от торцов всех столешниц перед стенами.
  2. Раковины и кухонные плиты - два примера разрыва в пространстве столешницы. Емкости должны быть в пределах 24 дюймов.с каждой стороны. Если за раковиной есть 18 дюймов или больше, там также должна быть установлена ​​емкость.
  3. Острова и полуостровные столешницы, которые 12 дюймов или шире и 24 дюйма или больше должны иметь розетку, обычно устанавливаемую сбоку шкафа не более чем на 12 дюймов ниже столешницы, которая может иметь максимальный выступ 6 дюймов.

Есть еще несколько мест, где сосуды необходимы, и это для нашего же блага. Во всех коридорах длиной 10 футов и более должна быть по крайней мере одна емкость, и есть специальные приспособления для фойе, где емкости могут быть удобны, но, возможно, не так необходимы.В фойе минимальная длина стены увеличивается с 2 футов до 3 футов, прежде чем потребуется емкость. Емкость должна быть в пределах 3 футов от каждой раковины в ванной, а на расстоянии менее 6 футов, как обсуждалось ранее, требуется защита GFCI . гидромассажные ванны должны иметь защиту от GFCI в зависимости от длины удлинительного шнура.

Хотя все эти разные числа могут затруднить соблюдение кодов, это разнообразие устраняет каждую уникальную опасность самым минимальным образом. Понимание логики, лежащей в основе этих параметров, может сделать их разумным личным выбором, независимо от того, осуществляются ли они и применяются ли они местным правительством.Правила, которые мы принимаем как свои собственные, возвращают нам ответственность за нашу работу и свой дом.

Гленн Мэтьюсон - консультант и преподаватель из buildingcodecollege.com .

от Fine Homebuilding # 281

Подробнее о домашней электропроводке:

Перевёрнутая электрическая розетка? - Вот некоторые идеи по широко обсуждаемой теме о том, как лучше всего ориентировать настенные розетки при подключении домашней электросети.

9 Распространенных ошибок подключения и нарушений кодекса - Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем и другим, но всех легко избежать.

Безопасна ли ваша старая проводка? - Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски для безопасности, пожарные опасности и варианты модернизации.

Подробнее о строительных нормах и правилах:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
