Как установить приточный клапан на пластиковые окна своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить приточный клапан на пластиковые окна своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить приточный клапан на пластиковые окна своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

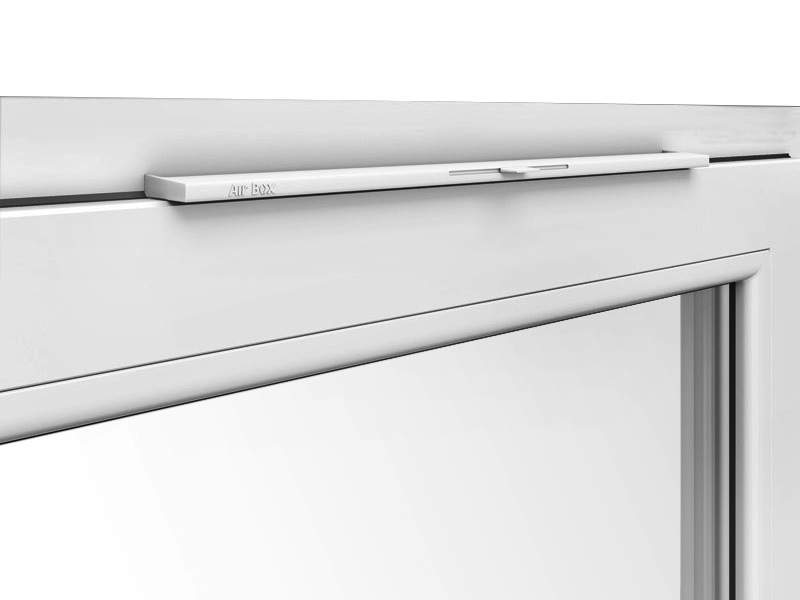

Вентиляционный приточный клапан на пластиковые окна своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы. Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны.

Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т. д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах. Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель.

Приточный клапан на пластиковые окна своими руками: выбор устройства

Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.

Выбор вент-клапана на окна начинается с расчета его продуктивности.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Вент-клапан на окна: пример подбора

В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.

К примеру, для комнаты 18 м2с потолками 2,7 м в квартире необходимо подобрать устройство которое обеспечит: 18⋅3=54 м3/ч. Для того же помещения исходя из минимальной кратности воздухообмена необходимо: 18⋅2,7⋅1=48,6 м3/ч. Выбираем устройство от 54 м3/ч.

Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства.

Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.

Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.

Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.

С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели.

Работы необходимо проводить аккуратно и качественно. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.

Подготовленное отверстие очищается от пыли и грязи. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.

Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации. В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения.

Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

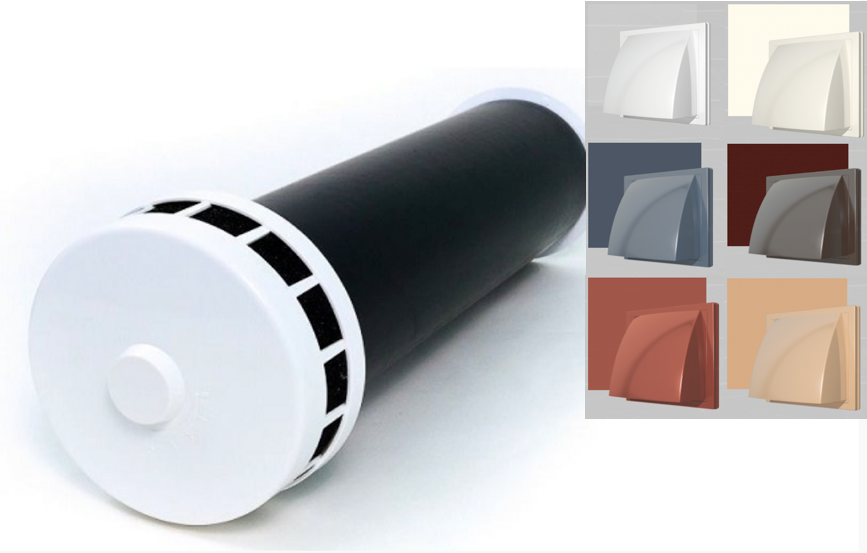

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

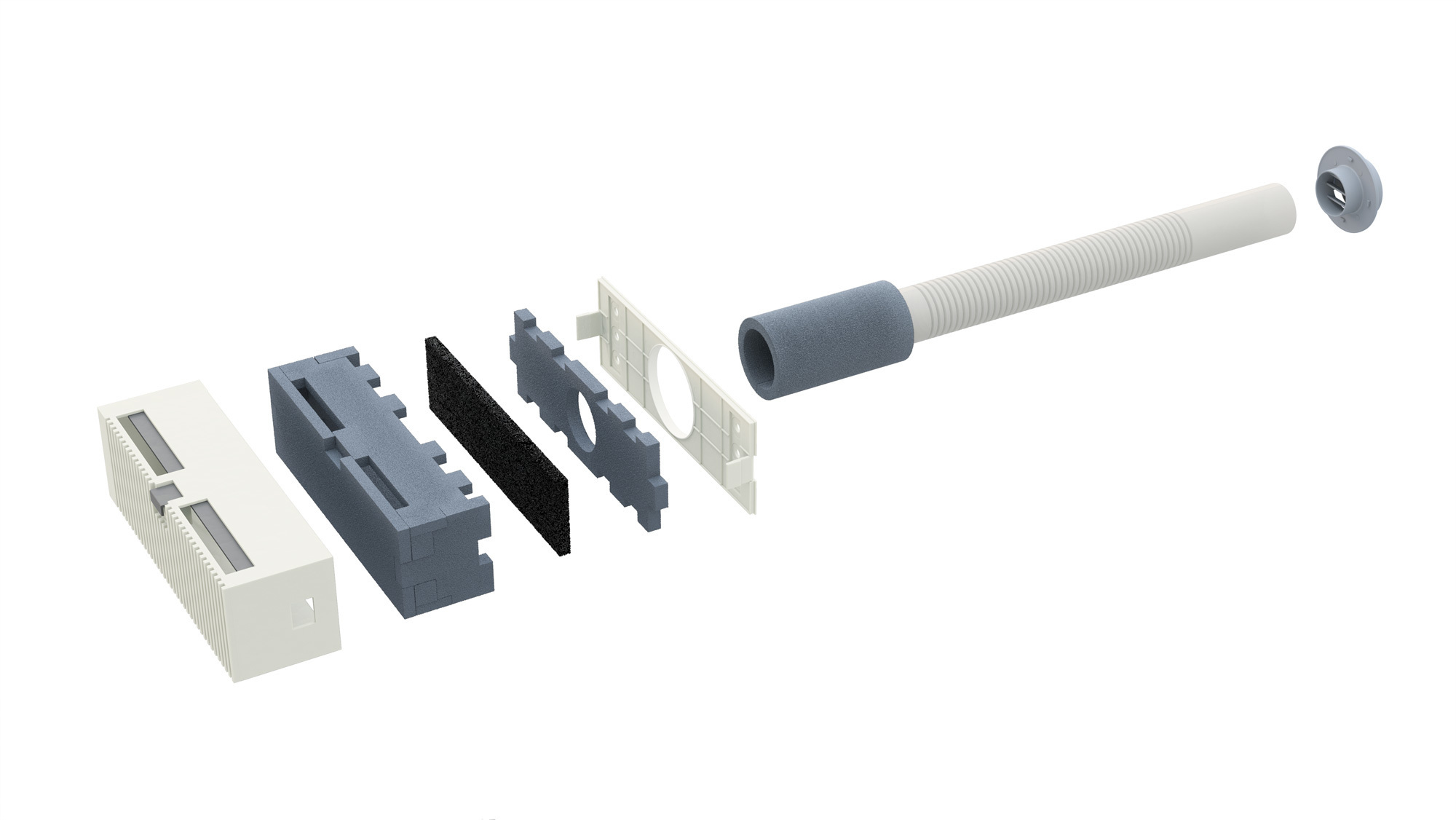

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет!Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет!Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет!Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

Как выбрать и установить приточный клапан на пластиковые окна своими руками

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

Приточный клапан в стену: эффективный воздухообмен в помещении

Приточные клапана на пластиковые окна отзывы

Приветствуем наших дорогих читателей! Сегодня мы подскажем вам, как выбрать приточные клапана на пластиковые окна, отзывы покупателей помогут в этом деле. Если вы пользуетесь современными оконными изделиями, скорее всего, забыты такие проблемы, как большая теплопотеря и высокий уровень шума. Но, возможно, всплывает другой недостаток – конденсат.

Это связанно с застаиванием воздушных масс. Не стоит пренебрегать этим, ведь в такой среде размножаются болезнетворные грибки, которые вызывают болезни дыхательной системы. Исправить эти проблемы можно с помощью вышеупомянутого клапана, основные аспекты которого мы разберем далее. Не будем терять ни минуты, и приступим!

Негативные особенности пластикового окна

Если вы сомневаетесь в том, нужно ли покупать данное изделие, мы представим вам перечень главных минусов современных окон.

Безусловно, когда в квартире нет сквозняка, не может не радовать. Но без проветривания обойтись нельзя, а для этого нужно открывать створки. Как вы понимаете, не самая приятная работа для зимнего периода.

Теряется очень много тепла, которое так сложно «добыть».

Закрытые наглухо окна влекут за собой застаивание неприятных ароматов и углекислого газа. Часто, пользователи пластиковых окон сталкиваются с конденсатом, и как следствие, повышением влажности. Такое состояние очень вредно как для дома, так и его обителей.

Использование приточного клапана поможет избавиться от конденсата, и, в свою очередь, предотвратить появление грибковых инфекций. Это повысит ваше благосостояние.

Если вы не хотите разочароваться в пластиковых окнах, мы рекомендуем данное приспособление к применению.

Главные особенности

Основная функция приточного клапана, как можно понять из названия – вентиляция. Его устанавливают в горизонтальном положении, на верхней грани створки. Многие эксперты и потребители убедились в его полезности на собственном опыте. Они избавились от конденсата, нормализовали уровень влажности, а также, организовали качественный микроклимат в своей квартире. Фото этого клапана вы можете увидеть в нашей статье.

Сейчас перечислим основные преимущества данного устройства. Прежде всего, его применение не изменит световой проем в окне, и не нарушится структура. Помимо всего, клапан не образовывает сквозняки, не увеличивает тепловые потери и не нарушает шумоизоляцию. Свежий воздух будет поступать в ваш дом в нужных «порциях». Если почитать отзывы, можно убедиться, что его можно настроить.

Кстати, стоит отметить универсальность – его легко поставить своими руками.

Как работает проточный клапан?

Чтобы проточный клапан выполнял свои функции на «полную катушку», установка должна быть выполнена правильно. Видео поможет в этом. Мы опишем, как это сделать, чтобы не возникло каких-либо непонятых моментов.

Итак, для того, чтобы поставить данное устройство, нужно убрать резиновый уплотнитель, который покрывает створку и раму окна. На его замену покупается улучшенный материал, обладающий меньшей толщиной. Сам клапан будет ставиться вместе с новым слоем уплотнителя.

Принцип работы таков – клапан убирает воздушные массы из квартиры, а свежие попадают в дом. Если есть разница давления – становится возможным выполнение данного процесса. А в нашем случае, она есть всегда.

Устройство клапана

Разбираясь в данном вопросе, можно составить приблизительную картину, из каких деталей состоит изделие. В нашем случае, их несколько.

Уличная сторона выходит наружу. Её задача – забирать воздушные массы с внешней стороны. Обязательно наличие своеобразного козырька, чтобы внутрь изделия не попадала влага в виде погодных осадков.

Помимо этого, есть телескопический канал, благодаря которому выполняется главная роль клапана. Его закрепляет специальная гильза, а сама деталь пролегает внутри рамного пластика.

Домашняя часть, как можно догадаться, находится в помещении. Здесь также несколько деталей – выпускная форсунка, простой фильтр и небольшой механизм, который регулирует пропуск воздуха.

Функционирование

Специалисты данного профиля утверждают, что клапан будет правильно выполнять свои функции, если будет соблюдено несколько требований. Прежде всего, автоматически работа выполняется, если «за бортом» температура не выше пяти градусов. Иначе, все нужно будет делать принудительно. Кроме всего, в самом помещении должна быть вентиляция. Например, между полом и дверью должна образовывать щель, не менее 2-х сантиметров. Входная же – герметичная.

Учтите, что если в зимний период температура падает ниже 30 градусов, то возможно замерзание устройства, и будет поступать только холодный воздух.

Как выбрать проточный клапан?

Сегодня, рынок предлагает огромный ассортимент таких изделий, и неподготовленный пользователь может растеряться и купить не то, что нужно.

Конечно, в первую очередь, нужно обращать внимание на именитых производителей. Их популярность обеспечена благодаря долгой истории и большим периодом производства тех или иных изделий. За качество их продукции отвечают года, которые понадобились для того, чтобы выйти на мировой уровень. Все это достигается благодаря ответственной работе, а значит, им можно доверять.

Не экономьте на качестве, и получите долговечный проточный клапан.

Цена, чаще всего, зависит от этого показателя.

Отзывы

Исходя из отзывов, нам понятно, что представленное в статье устройство, очень помогает людям бороться с повышенной влажностью. Также, многие отмечают полное отсутствие конденсата. Что касается производителей, картина следующая:

Германия производит клапана с высоким показателем качества и надежности. Компания Rehau продает устройства, которые регулируются без вмешательства человека и работают бесшумно. Если вы живете в панельном доме, такое изделие как раз для Вас.

Французский бренд «Aereco» производит качественные устройства, обладающие высокой морозостойкостью и запасом прочности.

Выбор остаётся за вами. Счастливо!

Клапаны для проветривания в квартире настенные и окна ПВХ

У жителей Петербурга, в условиях местного климата, нередко возникает проблема проветривания помещений. Надолго оставлять окна открытыми не представляется возможным из-за холода и сильных ветров, а также из-за высокого уровня шума, свойственного большому городу. Впустить свежий воздух в квартиру, но сохранить при этом тишину и комфорт, помогут приточные клапаны, или оконные проветриватели, как их часто называют. Приточные клапаны – это специальные устройства, обеспечивающие поступление воздуха в квартиру при закрытом пластиковом или деревянном окне.

Существующие клапаны проветривания можно поделить на два типа: 1) устанавливаемые на окно; 2) устанавливаемые на стену. Они различаются пропускной способностью, возможностью регулировок потока воздуха, наличием фильтров. габаритами, дизайном, сложностью монтажа и конечно же стоимостью. Под каждое помещение можно подобрать не дорогое и достаточно функциональное решение, а совершенно не обязательно выбирать самое дорогое!

Вентиляционный клапан Aereco

Французская компания Аэрэко – разработчик комплексных решений для обеспечения роботы естественной вентиляции с применениями оконных и стеновых клапанов для притока свежего воздуха и автоматических вентиляторов и вытяжных решеток для удаления отработанного воздуха.

Принцип действия приточных клапанов основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении. Движение воздуха через клапан осуществляется при условии функционирования естественной или механической вытяжки и наличия перетока между помещениями (подрез дверного полотна снизу на 1,5 см., или переточные решетки в дверном полотне или стене). Приточные устройства «АЭРЭКО» предназначены для постоянного дозированного притока наружного воздуха в помещение, исходя из минимально необходимого по гигиеническим требованиям количества на одного человека (примерно 30 м3/ч). Устройства позволяют постоянно вентилировать помещение, не открывая окон.

Приточные клапаны Аэрэко, серия ЕММ (гигрорегулируемый)

Наиболее распространенная модель приточного устройства вентиляции, принцип работы которого основан на использовании технологии гигрорегулирования Aereco (влагочувствительности) — изменение проходного сечения клапана в зависимости от уровня относительной влажности внутреннего воздуха.

Клапан ЕММ имеет два способа крепления, что характеризуется вариантами подачи воздуха (с вертикальным или наклонным направление струи). Три базовые расцветки (белый, тик, дуб) ориентированны на наиболее распространенные цвета оконных профилей, а компактность и изящный дизайн, позволяют вписаться в любое окно, не нарушая целостности восприятия интерьера.

Существует 2 положения : «автоматический» и «режим минимального проветривания». Расход воздуха: 5 — 35 м3/час при 10 Па.

Приточные клапаны Аэрэко, серия EHA (гигрорегулируемый с шумопоглощением)

Весь модельный ряд приточных устройств вентиляции ЕНА от компании Aereco оборудован гигрорегулируемым датчиком-приводом, обеспечивающим здоровый микроклимат внутри помещения. В отличие от приточного устройства ЕММ, клапан вентиляции ЕНА характеризуется увеличенным показателем расхода воздуха (от 5 до 50 м3/ч при 10Па) и лучшими акустическими характеристиками (42 дБ против 37 дБ у ЕММ). Легкое техническое обслуживание приточной системы Аэрэко EHA не требует специальных знаний – достаточно очищать поверхность от пыли два раза в год.

Установленное на окнах, гигрорегулируемое приточное устройство вентиляции Аэрэко EHA в комплекте с акустическими аксессуарами обеспечивает эффективную защиту от вредного наружного шума и гарантирует хорошее качество воздуха внутри помещения благодаря гигрорегулируемому датчику и имеет 2 положения : «автоматический» и «режим минимального проветривания».

Приточные клапаны Аэрэко, серия ЕHA 2 (игрорегулируемый с шумопоглощением)

Новый стильный дизайн EHA 2, воплощенный в тонком корпусе, обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA 2.

Наклонный воздушный поток EHA 2 направлен в потолочную зону, что гарантирует поступательный нагрев свежего воздуха для лучшего комфорта жильцов.

Первое и единственное в своем роде приточное устройство вентиляции, имеющее три режима работы: минимальный (5-17 м.куб./ час), автоматический (гигрорегулируемый, зависит от относительной влажности в помещении) и максимальный приток воздуха (до 35 м.куб/ час). Специальный переключатель доступен для версии «5-35» (устанавливается опционально).

Вентиляционный клапан Regel-air

Клапаны пассивного проветривания позволяют проветривать помещение в автоматическом режиме при закрытом окне. В зависимости от разницы в температуре в помещении и на улице, клапан автоматически регулирует степень проветривания, благодаря чему в вашем доме всегда будет свежий воздух, даже при закрытом окне.

Система самовентиляции пластиковых окон — климатический клапан «Регель-эйр» представляет собой пластиковую коробку небольшого размера, имеющую подвижное пластиковое перо, которое регулирует поток проходящего через него воздуха. На оконной раме заменяются фрагменты типовых уплотнителей на специальные, обеспечивая доступ воздуха в фальц между рамой и створкой. Клапан «Регель-эйр» ставится в верхней части окна, в фальце рамы. В зависимости от площади окна устанавливается один клапан или комплект из двух. Перо из пластика реагирует на изменение ветрового потока: оно находится в открытом состоянии или закрывается при усилении ветра.

В незафиксированном режиме пропускает воздух через свободный от уплотнения участок оконного притвора, но при порыве ветра перекрывает, тем самым, препятствуя образованию сквозняков. Конструкция клапана «Регел-эйр» на схеме разреза окна справа.

Преимущества Regel-air:

• Скрытая установка (не заметен при закрытой створке)
• Высокая ремонтопригодность (легко можно заменить в случае поломки)
• Низкая стоимость
• Засасываемый с улицы воздух циркулирует внутри рамы, что повышает его температуру.
• Не снижает показатель шумоизоляции окна, что позволяет комфортно спать при закрытом окне

Приточный клапан Air-box comfort

Существует два вида клапана Air-box: Comfort и Comfort-S. Они отличаются производительностью и способом установки. Клапан AirBox Comfort устанавливается по центру верхней горизонтальной части створки, на створку.

Принцип работы клапана таков. При установки клапана удаляется часть штатного резинового уплотнения на створке и раме окна и вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается и сам приточный клапан AirBox Comfort. Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево, таким образом регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха.

Приточный клапан Air-Box Comfort имеет два варианта установки — с фрезеровкой и без фрезеровки (стандартная установка) окна. Фрезеровка — выпиливание/высверливание в верхней части створки вентиляционного канала (два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается, что увеличивает площадь вентиляционного канала. Фрезеровка позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев и стандартно установленный клапан решает проблему вентиляции.

Приточный клапан Air-Box Comfort-S предназначен для установки на глухие (не открывающиеся) конструкции. Принцип работы клапана — прохождение воздуха в помещение происходит через профрезерованные вентиляционные каналы в раме или створке окна. Регулирование воздушного потока осуществляется путём вращения круглой ручки по/против часовой стрелки, тем самым уменьшая или увеличивая расстояние между вентиляционным каналом и планкой-заглушкой.

Установка клапана Air-Box Comfort-S весьма непростой и трудоёмкий процесс, так как для этого необходимо профрезеровать или просверлить стальное армирование профиля, поэтому, обычно, производится в заводских условиях.

Прежде чем остановить свой выбор на клапане AirBox Comfort-S нужно учесть две особенности установки: 1) сверление и фрезеровка стального армирования ослабляют жёсткость конструкции. Этому фактору следует уделить особое внимание при большой площади остекления и/или если остекление наклонное; 2) cверление и фрезеровка нарушают герметичность камеры армирования и разрушают защитное антикоррозионное покрытие самого стального армирования, поэтому, если выбор пал на этот вид клапана, то необходимо позаботиться о надёжной защите стального армирования рамы от коррозии.

Поскольку воздушные отверстия сквозные и прямоточные, то для защиты помещения от насекомых и профиля от попадания осадков со стороны улицы устанавливается защитный козырёк. В тоже время козырёк является небольшой акустической защитой.

Настенный проветриватель AEROPAC

Проблема чистого воздуха в помещении является очень актуальной для всех городских жителей. Проветривание комнату, открывая окна, имеет множество недостатков: загрязнённый пыльный воздух, городской шум, сквозняки и опасность для детей и домашних животных. Кондиционер же — лишь охлаждение воздуха в помещении, но не его обновление.

Система очищения воздуха разработана немецкой компанией SIEGENIA AUBI. Схема работы проветривателя очень проста: свежий воздух поступает через отверстие во внешней стене квартиры или дома диаметром 80 мм непосредственно в проветриватель AEROPAC, затем происходит его очищение с помощью фильтра, и на выходе в помещение попадает уже очищенный кислород.

Со стороны улицы воздухоотвод защищён аккуратной декоративной решёткой, которая в том числе не допускает попадания осадков внутрь системы. Особо следует отметить тот факт, что монтаж изделия осуществляется с помощью специального оборудования, которое обеспечивает сохранность ремонта и отделочных материалов.

Отверстие в стене укрепляется с помощью трубы, которая, в свою очередь, обязательно изолируется. Таким образом, в течение 1,5 часов после установки проветривателя в квартире будет очищен воздух и открывать окна при этом будет не нужно! Сон и самочувствие проживающих в доме людей значительно улучшится!

Проветриватели работают от электричества, но потребление электроэнергии при этом составляет от 2 до 30 Вт/час, тогда как, например, телевизор потребляет 100-300 Вт/час. При этом система функционирует практически бесшумно. Приятный изящный дизайн дополнит интерьер любой квартиры, а ЖК-монитор максимально упрощает управление. Потребление электроэнергии при этом минимальное. Установите проветриватель воздуха в свою квартиру — насладитесь крепким, здоровым сном и общим улучшением Вашего самочувствия и здоровья членов Вашей семьи. Дышите чистым воздухом!

Настенный вентиляционный клапан Aereco EHT

Гигрорегулируемое приточное устройство EHT монтируется в стене. Это идеальное решение при невозможности установки вентиляционного оборудования в окне. В комплекте с аксессуарами, EHT значительно уменьшает внешний шум. Устройство также имеет переключатель режимов работы, позволяющий ограничивать приток воздуха. Расход воздуха (мин – макс) при 10 Па : 5-40 м³/час

Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Решетка от насекомых. Чтобы почистить фильтр, достаточно один раз в год снять приточное устройство EHT и вынуть решетку.

ACW: ограничитель потока воздуха. ACW позволяет ограничить поток входящего воздуха до 40 м3/час при входном сечении ø100 мм или ø125 мм, даже когда давление превышает 10 Па (например, при сильном ветре).

Простая установка в стене. Достаточно при помощи специальной фрезы сделать отверстие ø100 мм или ø125 мм (для полного акустического комплекта). Эффективная защита от внешнего шума. Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Настенный вентиляционный клапан «Домвент»

«Домвент» — это приточный вентиляционный клапан, который устанавливается над радиатором отопления и позволяет подавать в помещение необходимое кол-во воздуха (13 м³/час), подогревая его в холодное время года. Клапан работает естественным путем без электричества! Для постоянного проветривания помещения без открытых окон, шума и сквозняков достаточно 1-2х клапанов на комнату.

Воздух входит через пластиковую наружную решетку, проходит по пластиковой трубе через стену и попадает в шумопоглотитель вентиляционного клапана (длина 170 мм, ширина 85мм, высота 84 мм), который проводит грубую фильтрацию, поглощение уличного шума и понижает скорость воздушного потока за счет лабиринтной формы. После этого через регулируемую вручную заслонку попадает на радиатор отопления в продольном направлении, где сразу нагревается и попадает в помещение, имея температуру близкую к комнатной. Рабочий диапазон температур от -40 до +80С.

Вентиляционный клапан устанавливается в любые стены (камень, бетон, кирпич, брус, бревно, каркас и пр.). Желательно устанавливать над батареей парового отопления, чтобы поступающий осенью и зимой холодный влажный воздух проходил предварительный нагрев и просушивание.

Подробнее об услугах и ценах компании Ремонтных Дел Мастер на монтаж и отделку окон ПВХ, а также аксесуаров к ним смотрите здесь.

наш выбор гребенка или приточный клапан

Автор Евгений Апрелев На чтение 7 мин Просмотров 4.8к.

Пластиковые окна прочно вошли в нашу жизнь. Они герметичны и прекрасно защищают нас от летней жары и зимнего холода, уличной пыли и выхлопных газов, проезжающих мимо автомобилей. Но из-за их высокой герметичности и качества, а также не самой лучшей системы вентиляции в домах, такие окна, так или иначе, преграждают путь притоку свежего воздуха в наши жилища. А это очень меняет микроклимат в квартирах и домах, что негативным образом сказывается на самочувствии человека.

Кроме того, некоторые специалисты утверждают, что из-за отсутствия приточного воздуха, в системе вентиляции может возникнуть «противотяга», а это значит, что в вытяжку не будет затягиваться «отработанный» воздух, а из нее начнет дуть.

Что можно предпринять в таких случаях?

Нет, не нужно менять хорошие пластиковые окна на старые – деревянные. Кроме того, открывать их настежь в холодное время года и выстуживать квартиру вам тоже никто не предлагает. На сегодняшний день существуют окна с микропроветриванием, которые обеспечивают хороший воздухообмен. Такие окна позволяют поддерживать регулярное поступление свежего воздуха в квартиру, тем самым регулируя температуру и влажность, не будут создавать сквозняков, и обеспечат создание комфортного микроклимата в вашем жилище.

В настоящий момент, микропроветривание осуществляется несколькими вариантами. Некоторые окна – оснащены специальными механизмами щелевого ступенчатого проветривания, есть система самовентиляции, а также окна, с установленными климатическими вентиляционными устройствами. Каждый вариант имеет свои преимущества и недостатки. Наша задача познакомить вас с каждым способом более подробно, для того чтобы вы могли самостоятельно выбрать наиболее подходящий вам вариант. О последствиях плохой вентиляции и других способах проветривания помещения читайте на следующей странице нашего ресурса.

Механизм многоступенчатого проветривания «гребенка»

Гребенка – это специальный многоступенчатый механизм, который позволяет осуществлять микропроветривание комнат, с регулируемым размером приточной щели. Основные преимущества этого способа:

• Он обеспечит постоянный воздухообмен в квартире без сквозняков.
• Благодаря механизму «гребенка» не образуется конденсат на окнах и подоконнике.
• Использование гребенки позволит обеспечить свежим воздухом вашу квартиру, не переохлаждая ее.
• Механизм имеет фиксаторы, поэтому никогда самостоятельно не закроется.

В обычных окнах ПВХ, ручка имеет 3 положения. Горизонтально – полностью открыто, вертикально вверх – открыто на проветривание, а ручка, вертикально опущенная вниз – полностью закрыто. С установленной «гребенкой» появляется еще и промежуточные положения ручки под 60,45 и 30 град. При этих положениях, появляется щели для проветривания, разных размеров.

Окна с самовентиляцией

Они наиболее часто встречаются на сегодняшний день. Производители заявляют, что изготавливают их из «дышащего» профиля. На самом деле никто там не дышит, в полном смысле этого понятия, но с наружной верхней и внутренней нижней стороны профиля есть небольшие отверстия, которые собственно и обеспечивают вентиляцию. Проветривание в помещениях, оснащенных такими окнами, очень прост: холодный воздух поступает внутрь профиля через отверстия снизу окна, нагревается, в одной из камер и поднимается вверх, где и поступает в верхнюю часть помещения. Таким образом, получается круговорот воздушных масс под действием явления конвекции.

Но такие окна не лишены недостатков. Прежде всего, это недостаточная тяга на верхних этажах высоток. Из-за этого, они могут иметь недостаточную пропускную способность для нормального проветривания помещений.

Что такое вентиляционный клапан?

Этот вид клапанов еще называют приточными, так как они обеспечивают качественное поступление воздуха в любую погоду. Вентиляционный механизм может быть как с ручным, так и с автоматическим управлением. Автоматические клапаны, в зависимости от конструкции оснащаются различными датчиками влажности и давления воздуха. Кроме того, благодаря этому приспособлению в помещение будет подаваться ровно столько воздуха, сколько нужно для потребления, находящимся внутри жилища количеству человек.

Использование этого механизма способно полностью заменить проветривание. Вентиляционные клапаны на окна защищают от проникновения в помещение пыли, посторонних шумов, насекомых и т.д. Также они спасают обитателей квартиры от сквозняков, возникновению грибковых заболеваний на стенах и мебели, а также от возникновения плесени. Такие клапаны еще называют климатическими, и они различаются по конструкции, способу установки и целому ряду дополнительных признаков.

Фальцевое вентиляционное приспособление

Это наиболее простое и дешевое климатическое накладное приспособление, которое может быть установлено как при покупке окна, так и самостоятельно, без демонтажа стеклопакета. Принцип действия его таков: В притворе окна ПВХ оставляется очень маленькие зазоры, через которые и происходит микропроветривание помещения. Он прост по конструкции и не требует практически никакого ухода. Такой вид вентиляционных клапанов обеспечивает достаточную звуко- и пылеизоляцию жилища. Но у него есть и недостаток – недостаточное проветривание.

Щелевой вентиляционный механизм

Это довольно серьезное устройство, которое не имеет недостатков вышеописанного. Приспособление, в зависимости от конструкции может создать щель для воздухооборота, от 12 до 16 мм по высоте и до 40 см по ширине. И не бойтесь, что через такие отверстия легко проберутся различные кровососущие просто надоедливые насекомые. Внешняя сторона щели надежно защищена москитной сеткой, а внутренняя – регулировочным блоком самого клапана. Способность пропускать большое количество воздуха и простота монтажа этого клапана, который производится без снятия окон, вот его главные положительные качества.

Автоматические климатические вентиляционные устройства

Этот вид клапанов очень часто называют диффузорами. Климатический клапан для пластиковых окон, может быть гигрорегулируемым, т.е. открывать или закрывать приточный воздух в зависимости от влажности в помещении, или оснащен датчиком давления и работать от его разницы между помещением и с внешней стороны здания. Принцип работы приспособления с датчиком влажности основан на физическом свойстве пластины из полиамида, изменять свою длину. Благодаря этому, рычаг, прикрепленный к пластине, регулирует открытие или закрывание дроссельной заслонки, которая, в свою очередь, регулирует поступление приточного воздуха. Основными негативными свойствами, которыми обладают практически все автоматические климатические клапана, являются их достаточно высокая цена и невозможность установки без демонтажа ПВХ окон.

Какие факторы нужно учесть при выборе механизма

Обратите внимание на способ установки вентиляционного устройства. Накладные – гораздо проще, и установка их, не займет у специалиста много времени.

1. Управление приспособлением. При ручном, можно самостоятельно регулировать поступление приточного воздуха в помещение, а автоматические устройства позволяют настроить баланс влажности и температуры по своему усмотрению.
2. Приобретая клапан, обратите внимание на его теплоизолированность. Если устройство изготовлено из металла, то оно должно быть хорошо изолированно со стороны помещения, для исключения образования на нем конденсата и наледи в зимний период.
3. Устройство для микропроветривания или клапан должны соответствовать нормам звукоизоляции. При покупке – обратите внимание и на этот фактор.

Самостоятельная установка механизма для микропроветривания

Если у вас старые, но хорошие окна ПВХ, и менять их вы не собираетесь, а при покупке вам не было установлено такое устройство, то можно самостоятельно установить микропроветривание на окнах. Механизм «гребенка» можно приобрести в большинстве компаний, занимающихся изготовлением пластиковых окон, или в специализированных магазинах вашего города.

• Прежде всего, нужно снять ручку с вашего пластикового окна. Для этого нужно повернуть накладку на ручке под 90 град, и раскрутить винты крепления.
• На место крепления приложите фиксирующий шток и прикрутите ручку в прежнее положение.
• Ориентируясь на положение штока, приложите регулировочную гребенку к вашему окну и наметьте места крепления.
• После чего, прикрутите «гребенку» к пластиковому профилю.

Таким несложным образом, затратив на установку приспособления не более 3 минут, вы сделаете микроклимат своего помещения здоровее, а значит, и жизнь в этом помещении будет значительно комфортнее.

http://www.youtube.com/watch?v=1-XCMOvv5r0

Основы работы с запорным клапаном — Structure Tech Home Inspections

Сегодня я расскажу об основах запорной арматуры; мы обсудим разные типы, а также плюсы и минусы каждого из них. Сначала мы начнем с моего наименее любимого клапана. И да, у меня есть фавориты.

Запорные клапаны

Запорные клапаны, также известные как шаровые краны, предназначены только для воды. Их обычно можно найти в сантехническом оборудовании, например в водопроводе, ведущем к унитазу, или как часть наружного крана.Запорный клапан работает, перемещая стопор вверх и вниз. На фотографиях ниже показан запорный клапан в открытом, наполовину открытом и полностью закрытом положениях.

Открытый или закрытый: Чтобы узнать, открыт или закрыт клапан, взгляните на шток. Если вы внимательно изучите шток на фотографиях выше, вы увидите, что когда клапан полностью закрыт, шток вообще не виден. Большинство запорных клапанов намного меньше, чем тот, что изображен выше, но я решил использовать в своем примере больший, потому что он дает лучший обзор.На фото ниже в разобранном виде показаны внутренности запорного клапана.

А вот быстрая анимация одного в действии:

требуется несколько движений руки, и с течением времени им становится сложно управлять. Они также протекают, когда к ним не прикасались долгое время. По этой причине ни один домашний инспектор не должен прикасаться к одному из этих клапанов. Да, я выучил на собственном горьком опыте. Если у вас негерметичный запорный клапан, вы часто можете остановить утечку, используя гаечный ключ, чтобы затянуть гайку прямо под ручкой.Левша развязный, правый крепкий. Но это не всегда останавливает утечку, потому что иногда требуется новая набивка.

Задвижки

Как и запорные клапаны, задвижки предназначены только для воды. У них есть круглая ручка, которая перекрывает поток воды, фактически закрывая ворота. На трех фотографиях ниже показана задвижка в открытом, наполовину открытом и полностью закрытом положениях.

Открыто или закрыто: Как видите, ручка никогда не поднимается и не опускается, когда ворота открываются и опускаются; по этой причине невозможно определить, находится ли задвижка в открытом или закрытом положении, просто взглянув на нее.На изображении ниже в разобранном виде показано, как выглядят внутренности задвижки.

А вот анимация, показывающая это в действии:

Задвижка имеет очень большое отверстие для прохождения воды, что делает его менее ограничительным, чем запорный клапан. Как и запорные клапаны, они со временем заедают и могут протекать, если к ним не прикасались какое-то время.

Краны шаровые

Шаровые краны, также известные как четвертьоборотные краны, используются для воды, нефти и газа.У них есть ручка, которая управляет скрытым шаром с отверстием в середине. Как следует из названия, вы поворачиваете этот клапан на четверть оборота, чтобы полностью открыть или закрыть его.

Открыто или закрыто: Когда ручка шарового клапана параллельна клапану или трубе, она открыта. Когда он перпендикулярен, он закрыт. Это позволяет легко узнать, открыт или закрыт шаровой кран, просто взглянув на него. Шаровой кран внизу находится в открытом положении.

Шаровые краны редко протекают, с ними намного проще работать, и они не выдерживают возраста.Так что да, это мои любимые.

Клапаны смазочные

Смазочные клапаны, также известные как смазочные клапаны, используются для газа. Они похожи на шаровые краны, но для их работоспособности используется смазка. Их легко отличить от традиционных шаровых кранов, потому что у них есть гайка прямо напротив ручки, позволяющая разобрать клапан и добавить смазку.

На изображении ниже показан смазочный клапан в разобранном виде.

Открыто или закрыто: Как и шаровые краны, клапан открыт, когда ручка параллельна трубе, и закрыт, когда перпендикулярно.

Эти клапаны работают нормально, если их периодически обслуживают, что не представляет особого труда. Вы просто выключаете газ во всем доме, разбираете клапан и смазываете его, собираете обратно, снова включаете газ и снова зажигаете контрольные лампы. Ой, подождите, может быть, это большое дело. Вот почему этого никто никогда не делает, и именно поэтому мы обнаруживаем много утечек газа в этих клапанах. С течением времени они также становятся очень сложными в эксплуатации, поэтому мы часто находим сломанные ручки у этих клапанов.Это потому, что кто-то не мог выключить клапан, поэтому они приставили к нему гаечный ключ, и он так застрял, что ручка фактически отломилась.

Если у вас дома есть какой-либо из этих клапанов, рекомендуется заменить клапан при замене прибора, который используется.

Сводка

Задвижки, запорные клапаны и шаровые краны являются наиболее распространенными типами запорной арматуры, которую можно найти в вашем доме. Если у вас есть проекты, требующие замены клапанов, я рекомендую использовать шаровые краны, также известные как четвертьоборотные клапаны.Они лучше во всех отношениях и не стоят намного дороже, чем другие типы.

Выбор правильного водопроводного клапана

Сантехника стала более эффективной, удобной и, возможно, более сложной. Возьмем, к примеру, бесчисленное множество вариаций в сантехнических системах PEX . Домашняя установка позволит сэкономить воду и электроэнергию, быстро доставив горячую воду ко всем кранам, но для этого требуется гораздо больше труб, чем для традиционной системы магистралей и ответвлений.Водонагреватели тоже стали более эффективными и высокотехнологичными, но теперь также требуют более обслуживания . Важно сосредоточиться на дизайне сантехнической системы, а также на правильном выборе сантехнических приборов и приборов. Знать особенности даже таких, казалось бы, обыденных деталей водопровода, как запорный вентиль, может быть не так просто, как кажется.

Запорные клапаны позволяют выполнять водопроводные работы в отдельной комнате или даже на отдельном устройстве, таком как посудомоечная машина, без необходимости перекрывать воду для всего дома.В настоящее время шаровые краны являются наиболее распространенным типом, но в домах любого возраста также могут быть задвижки и шаровые краны. Независимо от того, устанавливаете ли вы новые клапаны, заменяете старые клапаны или просто хотите узнать больше о водопроводе вашего дома, важно знать разницу между шаровыми, задвижками и запорными клапанами.

Краны шаровые

Шаровые краны ценятся за их долговечность и безупречную работу после многих лет простоя. Внутри шарового клапана сфера, обычно сделанная из латуни, хромированной латуни или нержавеющей стали, просверливается от одного конца до другого.К верхней части сферы прикреплен рычаг, диапазон перемещения которого составляет всего четверть оборота. Переместите рычаг параллельно трубе, и отверстие в сфере совместится с потоком воды. Переместите его перпендикулярно трубе, и твердый участок сферы заблокирует поток. Вы можете контролировать поток, перемещая рычаг между 0 ° и 90 °. Однако при частично открытом шаровом клапане силиконовые или тефлоновые седла на обоих концах шара могут деформироваться из-за неравномерного давления.

Одним из преимуществ четвертьоборотных клапанов, таких как шаровые краны, является их быстрое отключение.Недостаток в том, что это увеличивает вероятность гидроудара. По этой причине лучше всего медленно поворачивать рычаг на шаровом кране. Сами по себе рычаги дают шаровым клапанам два преимущества перед клапанами с колесным приводом: во-первых, людям с любым уровнем подготовки гораздо легче перемещать рычаг, чем вращать колесо. Во-вторых, можно сразу определить, открыт ли шаровой кран. Шаровые краны имеют один потенциальный недостаток по сравнению с клапанами с колесным приводом: поскольку перекрытие потока воды означает поворот рычага перпендикулярно трубе, шаровой кран может не работать в определенных труднодоступных местах.

Задвижки

Задвижка приводится в действие колесом, которое перемещает задвижку вверх и вниз. Когда заслонка находится в самом нижнем положении, она перекрывает поток воды; в крайнем верхнем положении вода может течь свободно. Задвижки имеют либо поднимающиеся штоки, которые позволяют визуально определить, открыты они или закрыты (хотя и не так четко, как рычаг на шаровом клапане), либо не поднимающиеся штоки, которых нет. Задвижки подвержены коррозии, что может помешать их полному открытию или закрытию.Сильно корродированный шток может даже сломаться, и клапан станет бесполезным. Поскольку задвижки открываются и закрываются медленно, они не создают гидроудара. Их следует использовать только в полностью открытом и полностью закрытом положениях. Если клапан оставить частично открытым, заслонка будет вибрировать и может быть повреждена.

Клапаны запорные

В отличие от шаровых кранов и задвижек, шаровые краны предназначены для ограничения потока воды. Они работают с колесом и штоком, как задвижки, но шток прикреплен к пробке, которая закрывает перегородку — по сути, две полустенки, которые заставляют воду течь по Z-образной схеме.Как и задвижки, шаровые краны закрываются медленно и не производят гидроудар . Поскольку перегородка препятствует свободному протеканию воды через клапан даже в полностью открытом положении, шаровой клапан снижает давление воды. Однако такое уменьшение делает стопор и седло менее уязвимыми для повреждений, чем задвижка в задвижке. Для эффективного протекания воды через шаровой клапан, клапан должен быть установлен так, чтобы вода сначала попадала на верхнюю полустенку. Международный жилищный кодекс запрещает использование запорных клапанов для главного запорного устройства и водонагревателя; в этих местах должны быть полностью открытые клапаны, шаровые краны или задвижки.

Рисунки: Тревор Джонстон

Подробнее о запорных клапанах

Плохая вибрация от редукционных клапанов — Вопрос: Недавно в моем доме установили редуктор давления после того, как аномально высокое давление воды (120 фунтов на кв. Дюйм) угрожало разорвать все мои краны. Смесители имеют…

Отсечной клапан, который не отключится — Воспользуйтесь возможностью, чтобы перейти на морозоустойчивый нагрудник для шланга и избавьтесь от необходимости в этом перекрытии.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Клапаны и картриджи для кранов

С точки зрения задействованной механики кран — это не что иное, как клапан, который контролирует и направляет поток воды через трубку.Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана — контролировать воду, проходящую через кран. Он включает и выключает воду и ограничивает поток воды, который может варьироваться от струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, а также является достаточно надежным и долговечным для использования в бытовом смесителе.Фактически, кран-кран существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами. Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан — самая важная часть современного смесителя. Если отделка отслаивается или отслаивается, ваш кран, возможно, уже не выглядит красивым, но он все еще работает — это все еще кран.Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей. Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на иллюстрации выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус смесителя. Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана. Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было повторно обрабатывать или заменять весь кран.

Ранние смесители подавали горячую и холодную воду отдельно — один кран на горячую, другой на холодную. Температурное смешение происходило вне крана в раковине или ванне. Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке за пределами исторических реставраций. Современный смеситель — смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году.Он смешивает горячую и холодную воду в корпусе смесителя, чтобы избежать повреждений, прежде чем подавать ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы. Эти клапаны по-прежнему должны были сжимать резиновые уплотнения, чтобы перекрыть воду, но новая конструкция устранила скручивающие движения, которые так быстро изнашивали резиновые шайбы седла. Резиновые или силиконовые уплотнения в клапанах без мойки могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии, керамические дисковые клапаны, делают шаг вперед, устраняя любое трение о резиновые или силиконовые уплотнения, которое со временем приводит к их износу. Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла.На протяжении большей части первых 70 лет разработки смесителей существовали две конкурирующие технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Компрессионные клапаны

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия.Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние компрессионные клапаны использовали набор кожаных шайб в качестве заглушки. Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был запрессован в металлическое (обычно латунное) седло до тех пор, пока поток воды не прекратился.Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим улучшением по сравнению с существующей тогда технологией контроля воды, которая состояла из некоторой версии вбивания пробки в конец трубы, чтобы остановить поток воды, часто с помощью молотка, и удаления ее, чтобы вода снова текла. Это сделало подачу воды в дом практичным, потому что ее можно было точно и надежно контролировать.

Винт, открывающий и закрывающий клапан, работал хорошо, но также довольно быстро изнашивал кожаные шайбы, многократно втирая их в седло.Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было нужно с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что у него есть ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к рукоятке, чтобы вдавить резиновый шарик размером с виноградину ^{Note 1} в седло.Кулачок использовал механический рычаг, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения уплотнения. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное управление объемом потока было непросто и требовало ловкого прикосновения.Более того, согласно общепринятым сантехническим преданиям, может потребоваться большое усилие, чтобы зажать шар в седле достаточно сильно, чтобы остановить поток воды, особенно когда шар изнашивается, поэтому большие ручки рычага были обычным явлением для обеспечения необходимого рычага.

Ремонт

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, встречающиеся в доме, могут быть одного из двух типов — компрессионные или фуллеровские.Первый тип использует резьбу винта или давление при закрытии, а второй зависит от усилия ручки и прикрепленных стержней.

Стиральные машины для обоих типов смесителей обычно можно купить в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь в запасе одну или две шайбы для каждого типа смесителя, точно так же, как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

1. Перекройте подачу воды на кране на главном водопроводе, ведущем в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
2. Откройте кран и дайте воде стечь.
3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы не повредить поверхность, оберните гайку тряпкой перед тем, как использовать гаечный ключ.
4. Отвинтите шток клапана, повернув ручку влево до тех пор, пока он не снимется полностью.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была удалена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая — для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в месте износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить новыми.
6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Для ремонта негерметичного крана Фуллера:

1. Перекройте подачу воды на основном клапане и слейте воду из крана.
2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не расположена на штоке клапана и недоступна сверху крана. При отсутствии среднего стыка смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
3. Замените резиновый шарик или шайбу, удалив маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран, проверив его на предмет других возможных неисправностей.

Брайан Маррон, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными — предпочтение викторианского стиля — не функциональными. Когда викторианская эпоха сменилась в начале 20 века движением декоративно-прикладного искусства во внутренней отделке, большие рычаги исчезли.Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерная сила, приложенная к рычагу, деформирует эксцентриковый стержень на конце основного стержня, повредив кран. Он пишет:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа. Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в удовлетворительном состоянии.Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.

Компрессионные клапаны сегодня

В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина со временем сделали компрессионные смесители более надежными. К началу 20-го века компрессионные клапаны, которым требовалось несколько оборотов для достижения максимального расхода воды, были заменены более новыми моделями, которым требовалось не более четверти оборота.Благодаря этому на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что еще больше снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали вымирать в 1920-х годах и больше не встречаются. Трудно найти даже запасные части ^{Note 2} .

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

Тип компрессионного клапана, называемый «нагнетательным» клапаном, можно найти в наружных кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «шланговыми гидрантами», «садовыми клапанами» или «шланговыми заглушками» — в зависимости от о том, где вы живете в Северной Америке — просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность восстановить неисправный смеситель прямо сейчас и заменить компрессионную шайбу, что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике с инструментами — обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, — это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется уже более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) — задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, а для доведения спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера по ремонту с отточенным и точным прикосновением.

Идентификация картриджа Моэна

Модель 1200

Оригинальный картридж с гильзой Moen, используемый в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

Подходит ко всем смесителям для кухни и туалета с двумя ручками Moen, созданным до выпуска наших двухручных картриджей Duralast®. Картриджи 1224 и 1234 Duralast® не взаимозаменяемы.

Модель 1225

Используется в смесителях с одной ручкой для кухни Moen, выпущенных до 2009 года, и смесителях для унитазов с одной ручкой, выпущенных до 2011 года.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Клапан без омывателя полностью изменил ситуацию с водопроводом, сделав возможным создание смесительного крана с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, — это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему используются резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает срок их службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это делается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Когда ручка поворачивается влево, вход горячей воды выровнен так, что горячая вода течет, при повороте вправо вход холодной воды совмещается, и холодная вода течет.В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, бренда или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду — чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый — горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый — все они работают одинаково, Моэном, способом.

Аль Моэн запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления кранов, строго предназначалась для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань.(См. Послевоенные стили жилья для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь — хотя мы давно не видели нержавеющую сталь в картридже Moen.Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель Moen с одной ручкой одним из 100 лучших продуктов массового производства, наряду с моделью T Генри Форда и плитой Бенджамина Франклина.

• Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
• Интегрированная ванна в нише с фартуком (1911 г.) — наиболее распространенный тип ванны в настоящее время,
• Disposer In-Sink-Erator (1927) и
• Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Перемещение ручки вверх или назад включает воду. Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите поток воды, перемещая ее вниз или вперед.Полностью вниз или вперед вода выключается.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion — универсальный стандарт для всех смесителей с одной ручкой. Независимо от стиля, источника, бренда или производителя смесителя с одной ручкой, он работает одинаково, по Моэну, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете бренд.

Если в цилиндре действительно потеет, замена уплотнения — это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, а с пожизненной гарантией Moen сменные картриджи бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники.Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс. (Чтобы увидеть, насколько просто заменить картридж Моэна, посмотрите это видео).

Шаровой кран Delta

Шаровой кран был ответом Delta на патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта».

запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна — по сути, это просто картридж Моэна, сконфигурированный в виде шара в гильзе, а не цилиндра в гильзе. Но форма мяча была достаточно другой, чтобы позволить Дельте обойти патент Моэна — к большому раздражению Моэна.

Поворачивая ручку вперед и назад, вы можете выстроить разные прорези для управления объемом воды от струйки к потоку, а перемещение вправо и влево контролирует температуру воды, как и клапан Моэна.

Это было явное улучшение по сравнению с гильзовым патроном Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя и было проще в обслуживании. Вместо четырех уплотнительных колец, необходимых для картриджей Моэна, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели — из нержавеющей стали и почти не поддаются разрушению.Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж «Thrifty» для своих бюджетных смесителей (также используется в смесители) из пластика. В этом случае экономия — это , а не . Мяч очень восприимчив к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали.Delta пришлось подать в суд на несколько других производителей кранов за подделку их запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге изнашивало их, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны).Заменить их очень легко и вполне по силам любому домовладельцу (см. «Как отремонтировать протекающий кран, чтобы увидеть видеоиллюстрацию»), но, очевидно, устранение всей резины в уплотнении было бы большим шагом вперед в технологии защиты от утечек. И это был прогресс, реализованный компанией American Standard в керамическом тарельчатом клапане.

Шаровой кран — устройство очень простое, поэтому большинство экземпляров работают хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta.А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные клапаны Moen и Delta без промывки было пойти дальше своих конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, ^{Note 3} был пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что он нашел хорошее применение своему промышленному керамическому опыту, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды.Но, видимо, все было не так однозначно.

Компания, которая в то время следовала за Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды. Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для суровых условий эксплуатации кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков.После долгих экспериментов и разработок компания получила патент номер US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды. Диски отполированы до почти идеальной плоскостности. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты.Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые — тверже, чем большинство минеральных отложений, что делает их идеальными для жесткой и песчаной среды клапана крана. Они лучше любого другого материала противостоят воздействию жесткой воды. Запущенные при температуре более 2000 ° F, эти диски также не подвержены влиянию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический тарельчатый клапан с обычным заводом прослужит 5–10 лет, а срок службы некоторых суперклапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену. Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть.Чтобы облегчить движение, большинство керамических дисков покрыты прочной нерастворимой в воде смазкой. Но со временем смазка может быть вычищена за счет трения воды, проходящей между дисками, что делает работу крана более жесткой.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более долговечными и долговечными. Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу.Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, благодаря чему диски становятся гладкими, чтобы они не прилипали друг к другу.

Один из подходов состоит в том, чтобы покрыть керамические диски более гладким и даже более твердым материалом, чем сами диски. Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только повысить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи смесителя заменяют втулку Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головки)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками.Он точно повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан регулирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана. Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картридж двухфункционального смесителя

В смесителе с одной ручкой используется смесительный картридж двойного действия — «двойного назначения», потому что он регулирует температуру воды, а также объем потока воды. Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик — точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, чтобы позволить горячей и холодной воде смешаться.Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды — это знакомые движения Моэна.

Один из простых способов отличить одну функцию от двухфункционального смесительного картриджа — это подсчитать количество портов в нижней части крана. Смесительный картридж имеет три входа: холодный вход, горячий вход и выход. Шток однофункционального картриджа имеет два входа: входное и выходное.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса. Шток прикреплен к ручке крана одним концом, а другой — к одному из керамических дисков. Перемещение ручки для управления краном перемещает шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа — шток и диски — наиболее подвержены износу и повреждениям.Они должны быть сильными. Корпус не обязательно должен быть особо прочным. В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не так прочен, как металл, и его легче повредить повторяющимися скручивающими усилиями, прилагаемыми при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью открутить пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится.Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать экспериментировать с менее дорогостоящими материалами: в первую очередь с пластиком.

Пластмассы, используемые в керамических клапанах, в первую очередь поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, в результате получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа. Это позволяло горячей воде, входящей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь.Этот не сделал.

Часть пластика, используемого в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве. Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так долговечны.

Производство керамических картриджей

Многие производители смесителей используют патентованные картриджи, которые часто разрабатывают и конструируют сами.например, в 1970-х годах запатентовала свой первый картридж с керамическими дисками и с тех пор совершенствует его. Moen разрабатывает свои собственные картриджи с керамическими дисками, как и Masco для своих (также принадлежит LIXIL) до сих пор использует керамический картридж, изобретенный в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски.Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика — это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle. Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал ультрасовременным, но так оно и есть. Задолго до того, как появилась письменная история, изготавливалось несколько довольно хороших гончарных изделий, а гончарные изделия, для тех, кто не знает, являются формой керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Корсом (да, прославившийся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду, пригодную для использования в духовке. (Однако из него не делают пиво — возможно, самый важный продукт Coors.Это Coor Brewing Company.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие — это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа смесителя обычно содержит каолин, полевой шпат и кварц или кремнезем, но также большое количество оксида алюминия (глинозема), чего обычно нет в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления. Затем черновые заготовки обжигаются в печи при очень высокой температуре в течение 18-24 часов для затвердевания керамики и сплавления частиц смеси вместе, а затем охлаждают в течение нескольких дней.Охлажденные диски обрабатываются путем шлифовки почти идеально плоских поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая, полировка.

(Для тех, кто не знаком с тем, как изготавливают керамику, см. Фарфор против керамической плитки: в чем разница?)

Материалы

Разница между хорошими и не очень керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков.Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности. Цирконий очень твердый. На самом деле плавленый диоксид циркония почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты — 100).

Лучшие диски также обычно обжигаются в течение более длительного периода времени, что приводит к плавлению большего количества материала.Лучшие диски очень твердые, тестируется на уровне 62 по шкале D по шкале Роквелла, в то время как диски эконом-класса набирают около 48 баллов. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания в диапазоне 55–66 по Роквеллу (по шкале A или Шкала D), поэтому керамические диски — вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамических картриджей размер и конфигурация картриджей двойного назначения смесительных картриджей не были стандартизованы, поэтому, если производитель смесителей использовал конкретный картридж в своих смесителях, он застрял с этим картриджем, если он не перепроектирован и модернизирован. в смесители принять картридж другого производителя — дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron Plast S.p.a. разработала две основные конструкции керамических картриджей: простые, недорогие в производстве и очень надежные. ^{Note 4} Дизайн Galatron широко копировался азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая, Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft. из Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но также разработала более или менее стандартные размеры. Сегодня в смесителе, рассчитанном на патрон 35 мм, можно использовать патрон 35 мм любого из нескольких производителей.Кроме того, производители смесителей научились вставлять картриджи в держатели, а не непосредственно в корпус смесителя. Таким образом, смена картриджей может означать изменение конструкции держателя, но обычно не самого крана, что значительно снижает затраты на инструменты. В сборщиках премиум-класса вроде держатели обычно изготавливаются из латуни или нержавеющей стали, в менее дорогих смесителях — из пластика или цинкового сплава.

Стандартизация была особенно выгодна небольшим компаниям, производящим смесители, которые не владеют собственными патентованными конструкциями или технологиями картриджей.Смеситель может быть спроектирован для стандартного картриджа с некоторой гарантией того, что он может быть получен от любого количества поставщиков, обеспечивая продолжение производства в случае сбоя поставщика, снижения качества или повышения цен. Появление стандартизации, приведшее к усилению конкуренции, по сути, является одной из основных причин того, почему цена на керамические картриджные клапаны так резко упала за последние два десятилетия. Однако вы, как розничный покупатель картриджа для смесителя, можете не заметить этого снижения. Но это 55 долларов.00 сменный картридж, который вы только что купили для своего дизайнерского смесителя за 1000 долларов, вероятно, обошелся компании примерно в 7,50 долларов, по сравнению с 25 долларами десять лет назад.

Производители

Производителей керамических картриджей очень много. Один только Китай может похвастаться более чем 200 производителями керамических картриджей. Однако большинство из них производится для внутреннего рынка Китая. В Европе есть еще пятьдесят или около того. В США есть десятки производителей технической керамики, в том числе одни из лучших в мире, но очень немногие производят картриджи для смесителей.

В течение многих лет в индустрии смесителей считалось, что лучшие керамические дисковые клапаны производятся в Германии и Италии. Однако это может медленно меняться. Китайская керамическая промышленность, чему способствуют щедрые государственные субсидии и кредиты под низкие проценты, за последние два десятилетия стремительно улучшилась, и некоторые виды китайской керамики начинают конкурировать по качеству с той, что производится в Европе.

Flühs Drehtechnik, GmbH, немецкая фирма, расположенная в Люденшайде, Германия с 1926 года, всемирно известная своей прецизионной обработкой, обычно считается производителем лучшего в мире картриджа с однофункциональным штоком.Клапаны Flühs (иногда называемые Fluehs для англоговорящих) — это изделия для тяжелых условий эксплуатации, имеющие репутацию безупречной надежности.

Близко к первенству Flühs идет Антон Тренкле, GmbH & Co. KG, также немецкий, который производит превосходные однофункциональные керамические картриджи из латуни для смесителей с двумя ручками.

Нет единого мнения о том, какая компания делает лучший смесительный картридж для одноручных смесителей.

Некоторые из лучших европейских картриджей производятся в Италии, где хорошо развита керамическая промышленность. Студия Tecnico Sviluppo e Ricerche (STSR) S.r.l. а также Hydroplast, S.r.L. — отличные итальянские производители картриджей, которые поставляют керамические картриджи американским производителям смесителей.

Одна из компаний, которая, кажется, выдвигает себя на передний план и стала предпочтительным картриджем для многих высококлассных европейских смесителей, — это Kerox Kft, венгерский производитель, который производит только картриджи для смешивания.В отличие от Flühs и Traenkle, которые начинали как механические цеха по производству прецизионных точеных латунных деталей, Kerox начинала как производитель стоматологической керамики (которую она производит до сих пор) и хорошо известна своими высококачественными керамическими дисками, которые она продает другим производителям картриджей, в том числе Delta для своих картриджей Diamond Seal Technology® (подробнее см. Ниже).

Sedal SA — еще один производитель картриджей, производящих картриджи для смешивания. Штаб-квартира находится в Барселоне, Испания, производство — в Китае.Седал считается несколько ниже качества Kerox, но все же является надежным картриджем. Он популярен среди китайских производителей смесителей, которые делают смесители для рынка Северной Америки.

Geann Industrial Co., Ltd., работающая более 30 лет, является хорошо зарекомендовавшим себя тайваньским производителем керамических дисковых картриджей от хорошего до превосходного качества. Десять лет назад компания имела репутацию производителя высококачественных и надежных картриджей, но ничего примечательного и ничем не выделяло бы картриджи среди полдюжины или около того других азиатских производителей картриджей хорошего качества.

Это изменилось. Geann получает признание как картридж наравне со многими из лучших европейских продуктов и становится предпочтительным картриджем для производителей смесителей, которые покупают свои смесители у азиатских производителей. Мы даже начинаем видеть картриджи Geann в некоторых моделях высококлассных смесителей. Производитель смесителей в США, например, недавно перешла с картриджей Flühs на картриджи Geann для всей линейки роскошных смесителей.

Картриджи от Weingbo Wanhai Cartridge Technology Co., Ltd., китайский производитель, начинают привлекать к себе внимание. Его картриджи часто входят в состав смесителей китайского производства, предназначенных для Европейского Союза, где компания продает под брендом Quore из офисов в Испании и Италии.

Kuching International Ltd., производитель керамики на Тайване с 1988 года, также добился своего успеха в отрасли благодаря своим картриджам KCG, популярным у канадских производителей смесителей. Картриджи считаются примерно эквивалентами Quore и Sedal.

Некоторые керамические коронки, используемые в смесители производства Maruwa Sdn. Bhd в Малайзии и китайской Zhuhai Mingshi Ceramics Valve Co., Ltd.

Супер Картриджи

превзошла традиционных производителей керамических картриджей, выпустив новый керамический супер-картридж Diamond Seal Technology (DST). Один диск в наборе из двух дисков покрыт алмазом с помощью процесса, который создает на диске микроскопические ромбовидные пирамиды.

Delta заявляет, что алмазное покрытие помогает сохранять диски абсолютно гладкими, поскольку диск с покрытием непрерывно полирует другой диск, поэтому они всегда идеально сцепляются. Он также непрерывно удаляет любые минеральные отложения, которые могут просочиться между дисками. «Чем больше вы его используете, тем плавнее он становится», — утверждает Delta, утверждающая, что картридж прослужит до 5 миллионов оборотов (или около 700 лет для среднего кухонного смесителя, что в 20-30 раз превышает срок службы стандартного керамического картриджа).Но, если вам когда-либо понадобится заменить картридж, у Delta есть видео для этого, и замена бесплатна от Delta первоначальному владельцу в течение всей жизни владельца.

Технология DST доступна в большинстве лучших смесителей Delta и почти во всех смесителях Brizo. Delta планирует со временем оснастить весь свой модельный ряд смесителей новым картриджем.

Однако Delta — не единственная используемая супертехнология. Другой проверенный подход — покрытие обоих керамических дисков очень гладким и очень твердым материалом.Один из них — алмазоподобный углерод (DLC), один из самых твердых материалов, известных человеку (отсюда и «алмазоподобный» в его названии).

Например, нержавеющая сталь, покрытая DLC толщиной всего два микрона, устойчива к истиранию в лабораторных испытаниях в 4000 раз дольше, чем сталь без покрытия (1 неделя против 85 лет).

Очень тонкого (измеряется в микронах) покрытия, нанесенного на картриджи с использованием технологии (PVD), достаточно не только для повышения твердости диска, но и для создания исключительно «скользкой» поверхности, которая свободно скользит без смазки.

Смесители, которые, как известно, используют покрытие DLC на своих керамических дисках, включают: который включает в себя картридж суперсмесителя производства Kerox, Kft «во всех его смесителях с одной ручкой. В некоторых картриджах производства Flühs Drehtechnik, GmbH используется аналогичная технология.

По оценке In2aqua, ее фирменные диски с покрытием PVD + ™ DLC прослужат в 10 раз дольше, чем диски без покрытия. Эта оценка, основанная на независимых лабораторных исследованиях, может быть несколько консервативной.После того, как диски прошли 4 миллиона последовательных циклов включения / выключения, горячего / холодного в течение 90 дней, они не показали заметного износа. Четыре миллиона циклов эквивалентны примерно 550 годам использования на средней домашней кухне. Мы думаем, что очень велики шансы, что диски PVD + будут работать в течение всего срока службы смесителя без замены.

Какой клапан лучше?

Какой клапан лучше? Этот вопрос может стать началом трехчасового спора между известными нам профессионалами и действительно сократить время Миллера.

Вы, вероятно, не сможете убедить большинство сантехников без аргументов установить традиционный смеситель компрессионного типа. Но это может зависеть от клапана. Большинство сантехников, особенно старожилы, любят четвертьоборотные компрессионные клапаны. Тем не менее, есть водопроводчики, которые не стали бы использовать компрессионный клапан, если бы Сам Всемогущий дал ему гарантию жизни во вселенной.

Но домовладельцы, влюбленные во все винтажное, больше ничего не используют.Хотя компрессионные смесители и смесители Fuller нуждаются в замене шайбы или шара каждые несколько лет, это не так сложно сделать. Если делать это регулярно (чтобы не повредить седло клапана), клапан крана прослужит почти вечно. И, даже если клапан поврежден, для его повторного заточки требуется совсем немного усилий (хотя потребуется специальный инструмент, который можно купить в любом магазине сантехники). Мы регулярно видим Смесители, изготовленные в конце 19 века, до сих пор используются и прекрасно функционируют спустя более 100 лет.

шаровые краны служат долго. Резиновые и пластиковые уплотнения в конечном итоге изнашиваются через 5-10 лет, но замена уплотнений — это работа, которая под силу любому домовладельцу, который может обращаться с отверткой, не нанося непоправимого вреда.

Керамические дисковые клапаны могут прослужить почти весь срок службы практически без обслуживания. Их можно заменить, если они наконец выйдут из строя. Ремонт прост. Старый картридж просто выбрасывают, а вставляют новый.Все это делается в верхней части смесителя, а не под столешницей, и обычно требуется только шестигранный ключ. Самое большое время, которое мы когда-либо затрачивали на замену одного из них, составляет около 10 минут. Керамические дисковые картриджи с пластиковыми стержнями, похоже, не служат так долго, как картриджи с металлическими стержнями, и, похоже, не имеет никакого значения, какой металл: нержавеющий, латунь или алюминий. Некоторые очень недорогие картриджи прослужат всего два года, но обычно 5-20 лет, а суперкартриджи, вероятно, прослужат всю жизнь.

В целом, за некоторым исключением, мы отдаем предпочтение технологии картриджей с керамическими дисками. Это новейшая и во многих отношениях лучшая технология, и она постоянно совершенствуется. Даже Дельта и Моэн переходят к нему так быстро, как только могут. Мы думаем, что керамические картриджи немного жестче и доставляют меньше хлопот. Но мы, конечно, не будем сбрасывать со счетов запатентованные клапаны Moen или Delta. У них нет равных по долговечности и надежности.

Выбор клапана может зависеть от стиля и конфигурации. В смесителях с одной ручкой нельзя использовать компрессионные клапаны. А доступность может повлиять на ваше решение. Компрессионные клапаны в смесителях для домашнего использования быстро исчезают с рынка. Насколько мы можем судить, только компании, все еще производящие коммерческие или коммунальные смесители, все еще используют картриджи компрессионного типа в своих смесителях.

Корпус клапана Daisy 840

Корпус клапана daisy 840 Приблизительно на 90% оригинальное состояние запаса.Предоставление новостей, объявлений и информации о событиях в Интернете и убедитесь, что это подходит, введя номер вашей модели. Особенно мелкие детали, такие как винты Daisy 1894 Spittin ’Image BB Rifle SKU 1713. Пожалуйста, ознакомьтесь с другими моими деталями Daisy Powerline 880, которые в настоящее время выставлены на продажу 9 августа 2020 г. · Комплект для ремонта уплотнений. Детали для гидромассажных ванн и спа — компоненты сантехники, нагреватели и нагревательные элементы, элементы управления спа и спа-комплекты, форсунки и струйные насосы и многое другое! Бесплатная доставка при заказе от 100 $! Аксессуары для медных духовых инструментов включают в себя все, от мундштуков и заглушек до ремешков, запасных частей и вспомогательных средств.ПРИОБРЕТАЕТСЯ ОТ 80 НЕСКОЛЬКИХ ГОДОВ G. Мы не отображаем каждую деталь в Интернете. 57 1964- Дейзи 57 Двуствольное ружье длиной 30 дюймов 58 1964- Дейзи 58 Пробковая винтовка длиной 30 дюймов 59 1964- Дейзи 59 Репетир Спиттен image Знаменитый карабин длиной 31 дюйм 65 1935-1937 Дейзи Нет. Это «О» «показан рядом с деталью 14. Без дефектов, царапин и износа пользователем. Размещение здесь. У 747-го есть ствол Lothar Walther. 99 22 марта 2018 г. · Схема сборки Daisy Powerline 880. Конфигурация продукта. Цельный сплошной клапан лифтеры).Я неравнодушен к большей мощности и отсутствию отдачи, поэтому мое внимание привлекла дискуссия о Winchester 1977 года. Если у вас есть рабочий или нерабочий пример, хотелось бы приобрести запчасти для ремонта моего. Наш текущий портфель противоядий противодействует 30 марта 2009 г. · Иллюстрированные инструкции по ремонту Daisy / Avanti 717/747/777, иллюстрированные инструкциями по ремонту Daisy / Avanti 717/747/777, опубликованные несколько дней назад. 190/1. Чтобы снять насос в сборе, снимите винт и квадратную шайбу с оси. Продукты. Большинство, но не все комплекты доступны на eBay.Инструкции по оплате и доставке: Daisy Model 840 Bb Gun Rifle Vintage Pump — 6164979. 850 DAISY AVE: Описание: DET ROOF, DET SIDING, КЛАПАН СБРОСА ДАВЛЕНИЯ НАГРЕВАТЕЛЯ ОТСУТСТВУЕТ, СЛОМАННЫЕ ОКНА, ОТВЕРСТИЯ ФУНДАМЕНТА. Все элементы управления полностью функциональны. 28 GPF • Гидроэлектрическая система промывных клапанов с автономным приводом • Отсутствие минимальных требований к ежедневному использованию • Прочный хромированный корпус с защищенными от взлома винтами и корпус клапана из твердой бронзы • Самоочищающийся поршневой клапан с фильтрующим экраном на 360 ° Детали для гидромассажных ванн и спа — компоненты сантехники , Нагреватели и нагревательные элементы, элементы управления спа и спа-комплекты, форсунки и струйные насосы и многое другое! Бесплатная доставка при заказе от 100 $! 12 октября 2021 г. · Мы предоставляем лекарства для экстренной помощи, которые обычно используются в отделениях неотложной помощи и отделениях интенсивной терапии для лечения пациентов, для которых возможности лечения ограничены.Мы предлагаем больше мелких деталей для пневматического оружия, чем можно здесь перечислить. com БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок UPC: Пистолет Daisy model 840 BB. Расширенный поиск. Grizzly Daisy Youthline 840 Болт рукоятка в сборе, рычаг BB Gun Деталь пневматической винтовки: пневматическое оружие и аксессуары — Amazon. Барные коллекторы IEM до 12 станций. Пневматический электромагнитный клапан — серия XM. 5 мм) ОТ DAISY, ROGERS AR USA. Sight […] 010 Игольчатый клапан, пружина, корпус игольчатого клапана и трубка Вентури: Н / Д: 1689: 020 Корпус игольчатого клапана и Вентури: Н / Д: 1609 1689: 020 Игольчатый клапан, пружина, корпус игольчатого клапана и Вентури: 29 долларов США.В нижнюю часть клапана вдавливается стальной штифт, а цилиндр вдавливается в корпус клапана. Это часть серии пневматического оружия Дейзи «Spittin Image». HAC. Кузов 4408 — Сиденье FKM — Макс. Итак, каков конечный результат? Из коробки Daisy 880 снял 10. Daisy 840 — корпус клапана и использованная трубка. В двигателях EJ251 и EJ252 четыре клапана на цилиндр приводились в действие ковшами без регулировочных шайб (т.е. запрашивайте БЕСПЛАТНО. См. Схему Daisy 717 и 722. Все детали вышли из неношеного состояния Daisy Powerline 880 Riffle.717 — это базовая модель. Заводская коробка и руководство включены. Принятые сделки: Нет Подробнее. 400 Paradigm 4 «605XTMV1070 4 Смесительный клапан 3 Автор: Джим Кармичел. Дейзи 1894 Spittin ‘Image BB Rifle SKU 1713. Номинальное давление змеевика для непрерывного режима работы: 30 бар — 1 августа 2004 г. 10. Насосы 10. 12 октября 2021 г. · Мы предоставляем лекарства для экстренной помощи, которые обычно используются в отделениях неотложной помощи и отделениях интенсивной терапии для лечения пациентов, для которых существуют ограниченные возможности лечения.Кроме того, конструкция с направляющими клетками снижает вибрацию пробки и обеспечивает стабильную работу во время путешествия.Комплект резервного аккумулятора BBU 7 КОМПЛЕКТОВ ПИТАНИЯ ПРОДАЕТСЯ ОТДЕЛЬНО 702P. Ремень Avanti класса Daisy Match, нейлон, 32 дюйма, максимальная длина $ 24. С небольшой камерой объемом 76 куб. См двигатели нуждаются в большой тарелке для 0. Примечания по доставке: Бесплатная доставка Подробнее. Этот продукт находится в состоянии «как новый» и показывает мало без признаков использования. Или позвоните нам по телефону 707-998-0135. 28 апреля 2013 г. · Три винта удерживают боковые крышки. Что касается сдвигаемого вручную болта, этот болт имеет многоугольное поперечное сечение, с которым можно скользить на многоугольную дорогу.Если вам нужны запасные части для вашего Crosman, Daisy или Benjamin / Sheridan, отправьте нам запрос со страницы индивидуального заказа. Daisy 856/860 Rebuild Reseal Kit Уплотнения, уплотнение клапанной камеры, масляный грязесъемник, уплотнительные кольца, выхлопная пробка, детали пневматической винтовки BB Gun Бренд: JL Missouri Parts 4. Щелкните здесь, чтобы получить ссылку на магазин eBay. Они были произведены между JG Airguns! DAI840VB1 Корпус клапана в сборе [DAI840VB1] — Корпус клапана в сборе для Daisy 840 Купить JL Missouri Parts & Misc. MAC PK00. Наш текущий портфель противоядий противодействует частям гидромассажных ванн и спа — сантехнические компоненты, нагреватели и нагревательные элементы, элементы управления спа и спа-комплекты, форсунки и струйные насосы и многое другое! Бесплатная доставка при заказе от 100 $! 20 апреля 2019 г. · «Апгрейд» Daisy заключался в добавлении более тяжелого нерегулируемого спускового крючка и пружины, а также двухкомпонентного курка, который, если спусковой крючок не удерживался в заднем положении, при выстреле часть курка приходилась на поверхность корпуса клапана вместо удара по штоку клапана.Моей первой подкачкой был Crosman 2100. WRK PK00. На пистолете нет повреждений или использования. Поделиться Товар Номер позиции: 976656575. Они были изготовлены в период с 1978 по 1986 год. 95: 1709: Игольчатый клапан TD 049 и пружина: Н / Д: 1789: Корпус игольчатого клапана TD 049 и трубка Вентури. Дьявол на моем плече, лол. См. Схемы Daisy 840 и 841. В этом каталоге даже есть разнообразные чистящие средства и ремонтные комплекты, чтобы поддерживать различные части вашего духового инструмента в первоклассном рабочем состоянии. Гидроблок Daisy 840. Daisy 840 — это однотактный пневматический повторитель BB или.Для получения дополнительной информации или покупки посетите страницу продукта Kokopelli Moki на AirKayaks. Удалите другой винт рукоятки. е. Тип: Последующий осмотр на месте — 4-й промежуточный плунжер с вентиляцией и корпус клапана позволяют сбросить давление в атмосферу, когда клапан закрыт. 59 Ремень Daisy Match Grade Avanti Регулируемая максимальная длина 32 дюйма Нейлон Не включает вертлюги или шарнирные шпильки. Используется для соревнований по трехпозиционной винтовке. Если вы стреляете в трехпозиционных матчах из винтовки, вам понадобится этот предмет. Поэтому я заказал Daisy 880 Корпус клапана / цилиндр в сборе.Корпус клапана с трубкой насоса. Это поможет предотвратить блокировку клапана и обеспечить максимально быстрый сброс воздуха. Эксперты сообщества онлайн прямо сейчас. Пластины с наконечниками из печатных плат с припаянными режущими кромками cbn используются для обработки черных твердых металлов, таких как чугун с шаровидным графитом, закаленная сталь, быстрорежущая сталь, штампованная сталь, подшипниковая сталь, цементированная сталь, жаропрочная сталь, углеродистая инструментальная сталь, хромовый и никель-молибденовый сплав . Получить Ср, 17 ноября — Вт Daisy 840 — это однотактный пневматический ретранслятор BB или.4 из 5 звезд 3. Клапан XM представляет собой линейный клапан прямого действия 3/2 или 4/2 с портами 1/8 NPT. Задайте свой вопрос быстро! Детали для гидромассажных ванн и спа — компоненты сантехники, нагреватели и нагревательные элементы, элементы управления спа и спа-комплекты, форсунки и струйные насосы и многое другое! Бесплатная доставка при заказе от 100 $! 840/841 2.> Многопружина. Позвоните в наш отдел обслуживания клиентов по телефону (479) 636-1200. Это дало нам выигрыш 1. ИМЕЕТ НОМЕР ПАТЕНТА 3,810,455 И НОМЕР ЛОТА 4B03312. Этот продукт не имеет признаков использования, и все элементы управления полностью функциональны.NPT Пластиковый корпус UPC: пистолет Daisy модель 840 BB. Grizzly Daisy Youthline 840 Sight Group Set Fiber Optic BB Gun Air Rifle Part. Обратите внимание, что деталь №10 — это просто уплотнительное кольцо, а не деталь №10, указанная рядом с корпусом клапана и дробовиком. Я пропустил нить, но есть. Варианты электрического подключения: 3-контактный DIN 15 мм, втулка с подводящими проводами и кабелепровод 1/2 NPT. Эта винтовка в отличном состоянии. 99 $ 10. 060-над поршнем, чтобы получить сжатие около 10: 1 для работы на JL Missouri Parts Daisy 1938 Red Ryder 25, 101-33, 102-36, 108-39, 111-40, 155, King 2236 Кожаный поршень 13/16 дюйма Плунжерный плунжерный насос ВВ Пневматическая винтовка Часть 4.99. Стреляет струной, прикрепленной пробкой. 625 дюймов в наличии). 4. 7 из 5 звезд 4 оценки И последнее — замените оригинальную спусковую пружину на более тяжелую проволочную пружину. 65 тормозных пистолетов. Это единственные комплекты, которые я предлагаю. Помимо сверления в поршне для увеличения объема и возни с пружинами, я не вижу ни одного места, где можно было бы добиться каких-либо значительных успехов. Подержанные усилители Peavey (найдено 375 совпадений) Подержанные усилители Peavey. Расположение: PA. Пожалуйста, свяжитесь со службой поддержки клиентов, чтобы получить номер разрешения на возврат перед отправкой любого продукта для ремонта.Артикул: Модель Daisy 840 ЭТО СТАРАЯ МОДЕЛЬ DAISY 840 BB CAL (4. Заметьте, я не сказал «винтовка», так как это гладкоствольное отверстие. 840 дюймов). Подходит для регулируемого спускного клапана меньшего размера среднего размера, 3/4 дюйма Fem. 4 доллара. 1967-1976 Керамический корпус A с термобарьером внутри трубок: 840 долларов США TTI340A-C5 1967-1976 Полированный керамический корпус A с термобарьером внутри трубок 854 доллара США TTI340A-C6 1967-1976 Черный керамический корпус с термическим покрытием Барьер внутри трубок 909 долларов: TTI340BE-C0 1962-1974 B-body, 1970-1974 E-body необработанная сталь: 688 долларов TTI340BE-C1.Пример: SS-2P4V Клапан закрыт Выпуск в атмосферу Клапан открыт Заглушка выпускного отверстия Вентиляционное уплотнение корпуса, малое, в корпусе карбюратора. UPC: пистолет Daisy model 840 BB. 1968-76 гг. TR250, TR6. CRS130-034 Уплотнительное кольцо для корпуса выпускного клапана $ 1. 50 доставка. JG Пневматическое оружие! DAI840VB2 Корпус клапана в сборе [DAI840VB2] — Корпус клапана в сборе для Daisy 840. Комплекты уплотнений пневматических пистолетов для многих моделей Benjamin, Crosman, Daisy и других ведущих брендов пневматического оружия можно приобрести здесь в виде готовых комплектов, которые включают в себя уплотнения, масло и другие детали, необходимые для ремонта вашего пневматического оружия или для того, чтобы помочь ему стрелять сильнее.Пружинно-поршневое пневматическое ружье является распространенным типом пневматического оружия. Подробности. Дата: 26.08.2021: Последнее вдохновение. Нет никакой надежды на расширение или изменение угла переброски порта. 65. Рабочие концы вкладышей CBN изготовлены из чистого поликристаллического кубического нитрида бора, вставки с наконечниками CBN предназначены в основном для ежедневной газеты округа Франклин, Recorder, в Гринфилде, штат Массачусетс, является одной из старейших газет в стране. Между рычагом управления и клапаном имеется соединение с потерей движения, так что клапан открывается за счет комбинированного воздействия давления воздуха и пружины при перемещении относительно рычага управления.PAC PK00. 95. После поиска в сети и разборки 35 я пришел к выводу, что клапаны на 35 и 880 — это одна и та же деталь. Комплекты уплотнений. Совет покупателя: Продавец принимает на себя всю ответственность за размещение этого товара. У Quick Silver ствол окрашен в серебристый цвет, а ложа — черная. Блок резервного питания от батарей (опционально, заказывается отдельно) Блок питания от сети переменного тока для подключаемого модуля платформы Комплект питания переменного тока с жесткой проводкой Комплект питания переменного тока для нескольких источников PWRX Power Kit PK00. 3 бар) максимальное рабочее давление Стандартная ручка из полиэфиримида красного цвета Чтобы заказать, замените T на V в коде заказа клапана.Детали сборки 7. JL Missouri Parts & Misc. Нет экрана: Н / Д: 1709 1789: TD 049 Игольчатый клапан, пружина, игольчатый клапан Высокоэффективный клапан смыва для унитаза ECOPOWER®, 1. Ниже приводится список комплектов уплотнений, которые я предлагаю для продажи. 840-дюймовые клапаны (2. Здесь представлена ​​картинная галерея, посвященная схеме частей daisy powerline 880, вместе с описанием изображения найдите нужное изображение. Тип: Последующий осмотр места — 4-й промежуточный Пневматический пистолет DAISY 717/747/777 Все три модели идентичны по действию.00 за комплект, заказав онлайн в моем магазине eBay. Описывает ASME класса 1500, трехкомпонентную конструкцию корпуса с болтовым соединением, полнопроходной, плавающий шаровой клапан, фланцевые концы с выступом, корпус A105N (сопутствующие материалы клапана для –20 градусов по Фаренгейту. Теперь мы работаем со скоростью до 640 кадров в секунду. DAI850-1-2 Daisy 840/841. 67 1935-1937 Daisy No. 99 $ 7. Большинство моделей, которые в настоящее время производятся, могут быть возвращены для ремонта или замены аналогичной моделью Daisy. Сдвиньте узел ствола и клапана назад. Снимите мушку, шарнир трубка и проставки.За оружие без гарантии будет взиматься плата. Если ты. Консоль водомера; Какое время работы SmartComfort; Можно ли использовать предохранительные клапаны LK с паром? Все ли запчасти LK 810 ThermoMat подходят ко всему ассортименту? Можно ли заменить смесительный клапан Honeywell на LK 525 MultiZone с приводом? Могу ли я приобрести запасные части для 3-ходового клапана Acaso из чугуна? 29 июня 2020 г. · При весе 26 фунтов, 10’3 ″ Moki Lite имеет пол с прямым стежком и представляет собой упрощенную и упрощенную версию Moki. Розничная цена составляет 699 долларов.Обзор Daisy 880 форум о пневматическом оружии Рогатка с Daisy Powerline 880 схема деталей размер изображения 738 x 1020 пикселей, и для просмотра деталей изображения щелкните изображение. 365-840. Показано от 25 до 30 DAI840VB2 Корпус клапана в сборе $ 18. корпус клапана daisy 840

Типы водопроводных клапанов — archtoolbox.com

Существует ряд различных водопроводных клапанов, используемых для регулирования потока воды в здании. Плюсы и минусы каждого типа указаны ниже.

Шаровой кран

Шаровые краны изготавливаются с вращающейся сферой с отверстием.В открытом положении отверстие в сфере совпадает с трубкой. В закрытом состоянии отверстие в сфере перпендикулярно трубе. Ручка рычага управляет клапаном, но также служит индикатором того, открыт или закрыт клапан. Когда рычаг расположен параллельно трубе, клапан открыт.

Шаровые краны не позволяют точно регулировать поток, потому что они обычно имеют положительные упоры (0, 45, 90 градусов), но они обеспечивают очень хорошее уплотнение в закрытом положении.

Задвижка

Задвижки регулируют поток воды, поднимая или опуская задвижку, которая обычно представляет собой кусок металла.Вверху задвижки есть колесо или ручка, которая регулирует высоту задвижки — это, в свою очередь, влияет на поток воды. К сожалению, колесо не показывает, открыт или закрыт клапан и до какой степени.

обеспечивают разумное уплотнение, но их не следует использовать для регулировки потока — они должны быть открытыми или закрытыми. Задвижки могут быть не очень прочными и подверженными коррозии, что приведет к застреванию клапана в открытом или закрытом положении.

Дроссельная заслонка

Дисковые затворы имеют диск, размер которого равен внутреннему диаметру трубы. Этот диск прикреплен к ручке рычага, который вращает диск, который регулирует поток воды. Основным недостатком дроссельных заслонок является то, что управляющий диск всегда находится в потоке воды (даже когда он полностью открыт), поэтому при их использовании всегда будет падение давления.

Поворотные дисковые затворы позволяют довольно точно регулировать расход. Обычно они полагаются на прокладку для обеспечения полного уплотнения, что может стать проблемой при техническом обслуживании.

Мембранный клапан

Мембранный клапан похож на задвижку тем, что в ней есть колесо или ручка, которая перемещает элемент в фитинге клапана, ограничивающий поток воды. В мембранном клапане элемент представляет собой мембрану, которая устанавливается над седлом, тем самым останавливая поток воды. На схеме ниже показан мембранный клапан водосливного типа, в котором вода проходит через водослив. Также имеется диафрагменный клапан прямого типа, который не выталкивает воду через водослив.

Мембранные клапаны обычно используются в качестве запорной или запорной арматуры.

Проходной клапан

Проходные клапаны используются для дросселирования или ограничения потока воды. У них есть стопор, который поднимается и опускается колесом или ручкой на валу. Пробка закрывает перегородку, чтобы остановить поток. Проходные клапаны используются в ситуациях, когда поток необходимо регулярно регулировать, но также и там, где поток не должен быть полностью открыт, поскольку перегородка ограничивает поток.

Проходные клапаны получили свое название за шарообразный или шарообразный внешний вид корпуса клапана.

Обратный клапан

Обратные клапаны используются для удержания потока воды только в одном направлении. Обычно они не работают. Превентор обратного потока — это разновидность обратного клапана. Шаровой обратный клапан использует шар, чтобы остановить поток воды в неправильном направлении. Обратный клапан с диафрагмой имеет вращающийся диск или резиновую заслонку, которая закрывает отверстие в случае потока в неправильном направлении.

Запорно-обратный клапан работает и позволяет пользователю полностью остановить весь поток — даже поток в правильном направлении. В открытом состоянии он не допускает обратного потока.

Клапан уравновешивания давления

Клапаны с балансировкой давления используются для поддержания постоянной температуры воды в домашних душах и ваннах. Диафрагма внутри клапана позволяет оператору настраивать смешивание горячей и холодной воды; однако в случае падения давления холодной воды (например, если смывается соседний унитаз), диафрагма сместится, чтобы ограничить чрезмерный поток горячей воды.Во многих юрисдикциях требуются клапаны с балансировкой давления в домашних ванных комнатах и ​​душах для предотвращения случайного ожога.

Зональный клапан

Зональные клапаны используются в гидравлических системах отопления и охлаждения для управления потоком воды или пара. Например, они могут быть размещены в разных комнатах, на разных этажах или в разных жилых помещениях, так что каждое пространство может иметь локальный контроль над обогревом или охлаждением. В большинстве случаев зонные клапаны имеют электрическое управление и подключены к термостату, что обеспечивает автоматическое управление.

Запорный клапан

Клапан почти любого типа можно заблокировать, чтобы избежать случайного или преднамеренного открытия или закрытия. Однако клапаны с ручками рычажного типа позволяют более надежно управлять блокировкой. Запорные клапаны имеют отверстия для выравнивания, через которые можно пропустить фиксатор, чтобы остановить вращение ручки. Также существуют замки, предназначенные для крепления к незапирающимся клапанам для предотвращения регулировки.

Электромагнитный клапан

Электромагнитные клапаны — это клапаны с электрическим управлением, которые могут обеспечивать точное включение / выключение через систему автоматизации.Электромагнитные клапаны используются в зданиях, где система автоматизации управляет водопроводом или системой отопления, вентиляции и кондиционирования воздуха. Другое распространенное использование — в ирригационных системах, где компьютер контролирует время полива или количество воды, которую необходимо внести.

— клапаны, предохранители обратного потока, фильтры, трубки, эмиттеры и др.

Клапаны:

Спринклерные клапаны включают или выключают поток воды по трубе.

Запорные клапаны — это клапаны с ручным управлением, используемые для нечастого перекрытия воды.Обычно запорный клапан располагается у источника воды, поэтому воду можно перекрыть для ремонта или перекрыть во время сезона без полива. Запорные клапаны также могут быть установлены в любом месте оросительной системы, чтобы обеспечить отключение секций для ремонта, это обычное дело для больших систем, где отключение всей системы для ремонта было бы неудобным.

Регулирующие клапаны — это клапаны, которые включают и выключают воду в отдельные «контуры» или участки двора, которые орошаются отдельно друг от друга.Регулирующие клапаны могут быть автоматическими (обычно с электроприводом с помощью соленоида) или с ручным управлением (с ручным приводом, т.е. поворот, поворот, поворот!). Может быть только один регулирующий клапан или может быть несколько регулирующих клапанов на капельном орошении. система. Например, один регулирующий клапан может включать и выключать подачу воды к эмиттерам / капельницам в огороде. Другой регулирующий клапан может включать и выключать подачу воды к эмиттерам для некоторых подвесных горшков во внутреннем дворике. Другой регулирующий клапан может включать и выключать воду для излучателей в кустах вокруг дома.Другой может даже включать и выключать воду для разбрызгивателей на лужайке или воду для наполнения бассейна или пруда. Для получения дополнительной информации о клапанах для капельных систем, клапаны капельного орошения.

Контроллер Hunter NODE 1 Station с батарейным питанием имеет длительный срок службы батареи и может помочь автоматизировать вашу капельную систему.

Устройство предотвращения обратного потока:

Устройство для предотвращения обратного слива — это устройство, которое предотвращает попадание грязи, сальмонеллы, собачьей мочи и т. Д. Обратно в питьевую воду из капельной системы.Вам необходимо использовать предохранитель обратного слива во ВСЕХ капельных системах. Без исключений! Для получения дополнительной информации о превенторах обратного слива, зачем они вам нужны, а также простое руководство по выбору того, какой тип использовать, см. На странице, посвященной превенторам обратного слива.

Регуляторы давления и редукционные клапаны:

Регулятор давления снижает давление воды и поддерживает его на постоянном уровне. Редукционный клапан — это еще одно название, которое иногда используют для регулятора давления, и то, и другое — одно и то же.

Большинство капельных систем лучше всего работают при более низком давлении воды, чем в обычной системе водоснабжения.Регулятор давления используется для понижения давления и последующего поддержания этого давления, даже если давление поступающей воды изменяется вверх и вниз. Если давление воды выше 2,8 бар (40 фунтов на кв. Дюйм), вам, вероятно, потребуется установить регулятор давления на капельную систему. Имейте в виду, что регулятор давления только снижает давление воды. Он никогда не увеличит давление воды, поэтому, если у вас недостаточно давления воды, регулятор давления заставит вас иметь еще меньше!

Хотя название звучит похоже, «обратный клапан» не является регулятором давления и имеет другое назначение.

Используются два основных типа регуляторов давления: нерегулируемые (с заводским предустановленным давлением на выходе) и регуляторы с настраиваемыми пользователем настройками давления. Для капельной системы можно использовать любой тип. Как правило, нерегулируемый тип используется для небольших капельных систем домовладельцев, в которых используется менее 3 регулирующих клапанов. Те люди, которые хотят все самое лучшее, независимо от стоимости, захотят использовать регуляторы давления регулируемого типа, поскольку они обеспечивают большую гибкость и обычно более точны.

Недорогие, нерегулируемые регуляторы давления (см. Фото ниже) чаще всего используются для простых домашних капельных систем. Обычно они изготавливаются из пластика и имеют предварительно установленное давление на выходе. Они часто имеют очень специфические диапазоны расхода и не будут работать при расходах выше или ниже указанного диапазона. Поскольку они не регулируются, обязательно купите тот, который соответствует расходу и давлению, которые необходимы вашей капельной системе. Регуляторы нерегулируемого типа должны быть установлены ПОСЛЕ регулирующего клапана, поэтому, если у вас более одного регулирующего клапана, вам также понадобится по одному регулятору для каждого из регулирующих клапанов.Если клапан установлен после регулятора давления нерегулируемого типа, это может привести к скачку давления, который может повредить вашу капельную систему. По моему опыту, при использовании в системах с очень высоким давлением воды некоторые из регуляторов нерегулируемого типа могут допускать быстрый скачок давления сразу после открытия клапана. Если у вас возникли проблемы с выдуванием капельной трубки из фитингов сразу после открытия регулирующего клапана, возможно, вы столкнулись с этой проблемой.Попробуйте перейти на регулятор давления регулируемого типа.

Классический регулируемый регулятор давления может располагаться до или после регулирующего клапана. Регуляторы этого типа чаще всего изготавливаются из латуни или бронзы (некоторые из них изготавливаются из пластика) и имеют большой винт на нем, который используется для регулировки давления на выходе.Регулятор давления регулируемого типа, который вы используете, должен иметь правильный размер, указанный производителем для диапазона расхода. К сожалению, предлагаемые в них формулы калибровки довольно трудны для понимания. Как правило, регулятор давления регулируемого типа 50 мм (3/4 дюйма) подходит для систем капельного орошения, разработанных в соответствии с Руководством по капельному орошению, приведенным на этом веб-сайте, при условии, что регулятор настроен на снижение давления минимум на 1,4 бара. (15 фунтов на кв. Дюйм). Регулятор давления обычно бывает меньше размера трубы, на которой он установлен.Регуляторы давления регулируемого типа часто можно найти в отделе сантехники хозяйственных магазинов, а не вместе с расходными материалами для полива.

Регуляторы давления регулируемого типа могут быть установлены до или после регулирующих клапанов, в зависимости от того, что вы предпочитаете. В более крупных капельных системах с несколькими регулирующими клапанами клапаны часто сгруппированы в одном или нескольких местах, и один регулятор давления регулируемого типа устанавливается на магистрали перед всеми клапанами в группе.Эта мера экономии позволяет использовать один регулятор давления для нескольких клапанов.

Для точной работы регуляторов давления регулируемого типа требуется перепад давления между входом и выходом регулятора. Величина падения давления варьируется в зависимости от расхода, при малых расходах требуется меньшее падение давления. Как правило, большинство регуляторов будут работать хорошо, если вы установите давление, по крайней мере, на 1,4 бара (15 фунтов на кв. Дюйм) ниже, чем давление на входе. Если падение давления меньше требуемого, регулятор имеет тенденцию работать не так точно и может позволить давлению значительно меняться вверх и вниз.

Использование клапана в качестве регулятора давления:

Могу ли я снизить давление, частично открыв регулирующий клапан и не используя регулятор давления? Это частый вопрос, и ответ — да, можете. Если давление воды из вашего источника воды не колеблется, и температура клапана не изменяется, частично закрытый клапан будет работать нормально.Регулятор давления — это не что иное, как клапан с прикрепленным к нему датчиком давления. Датчик открывает и закрывает внутренний клапан регулятора давления, чтобы поддерживать постоянное давление на выходе. Итак, да, вы можете использовать частично закрытый клапан для снижения давления, однако вы должны знать о проблемах, которые это может вызвать. Иногда вибрация воды, проходящей через клапан, со временем заставляет клапан немного открываться или закрываться. Самая большая проблема возникает, когда вода теплее или холоднее клапана.Клапан будет изменять температуру по мере того, как вода проходит через него и расширяется или сжимается, это приводит к изменению количества воды, проходящего через клапан, и это изменяет давление воды. Если клапан закрывается из-за вибрации или изменения температуры, давление может упасть до такой степени, что капельная система перестает работать правильно и растения не поливают. Если клапан открывается слишком далеко, давление воды будет слишком высоким. Это приводит к тому, что излучатели вылетают из трубок, а секции трубок разлетаются на части в местах соединения друг с другом.Часто, когда трубки разрываются, они крутятся, разбрызгивая воду повсюду. Хуже всего, когда рядом есть открытое окно, и через окно в дом брызгает вода! Поэтому, если вы готовы нести эти риски, вы можете использовать стандартный клапан вместо регулятора давления. Все, что вам нужно сделать, это медленно открыть клапан до тех пор, пока после клапана не будет достигнуто желаемое давление, а затем оставьте его на этом уровне. Я предлагаю периодически проверять клапан и давление воды, чтобы убедиться, что оно не изменилось.

Фильтр:

Фильтр очищает воду. Вам следует использовать фильтр. Некоторые компании говорят вам, что их изделиям не нужен фильтр при использовании с городской водой или что он не обязателен. Необязательно за счет вашего будущего времени и денег! Спасите себя мертвыми растениями и много горя и просто установите фильтр. У капельных эмиттеров очень маленькие отверстия, которые легко забиваются. Водопроводная вода в вашем доме не свободна от вещей, которые забивают ваши излучатели! Он содержит мелкие песчинки, кусочки ржавчины и окалину из труб, даже очень маленькие улитки (размером с песчинку) очень распространены в городских системах водоснабжения.

Я предлагаю вам использовать фильтр с сеткой 150 меш или фильтр с большим числом ячеек, например, 200 меш. Фильтр хорошего качества можно установить перед клапаном или регулятором давления, но недорогие фильтры, которые часто продаются для капельных систем, следует устанавливать после регулятора давления. Хороший фильтр должен иметь максимальное номинальное давление 10,3 бара (150 фунтов на кв. Дюйм) или выше. Если на упаковке не указано номинальное давление, это, вероятно, недорогая модель низкого давления.

Мне нравится использовать высококачественный фильтр и устанавливать его прямо у источника воды, чтобы он также защищал регулирующие клапаны и регулятор давления.Большинство отказов клапанов происходит из-за того, что частицы песка или ржавчины забивают крошечные проходы внутри регулирующих клапанов! Если вам нужен фильтр, почему бы не купить хороший, чтобы он также защищал клапаны? Вероятно, он окупится за 5 лет, предотвратив выход клапана из строя! Используйте фильтр того же размера, что и клапан, или больше него. Дополнительную информацию можно найти в отдельном бесплатном руководстве по фильтрам. Щелкните здесь, чтобы перейти к руководству по фильтрации.

Излучателей:

Излучатели — это то, что контролирует, насколько быстро вода капает на почву.Большинство излучателей представляют собой небольшие пластиковые устройства, которые либо привинчиваются, либо защелкиваются на капельной трубке или трубе. Некоторые модели предварительно собраны как часть трубы. Наиболее распространенные эмиттеры выбрасывают 4 литра воды в час (4,0 л / час). Это примерно 1 галлон в час (1 галлон в час). Доступно много различных типов и брендов, каждый из которых имеет преимущества и недостатки, перечисленные на подробной странице капельных эмиттеров. См. Раздел «Излучатели капельного орошения» для получения подробной информации о том, какой тип излучателя лучше всего подходит для вашей системы капельного орошения.

Основная линия:

Основная линия — это труба, идущая от источника воды к регулирующим клапанам. На иллюстрации очень простой капельной системы над серой вертикальной трубой под клапаном показана очень короткая магистраль. Магистральная труба может быть изготовлена ​​из оцинкованной стали, меди, ПВХ SCH 40, ПВХ SCH 80, ПВХ класса 315, толстостенного полиэтилена (SDR 7 или SDR 9) или PEX. ПВХ повреждается солнечным светом, поэтому его следует закопать или защитить.Нанесите несколько толстых слоев краски или оберните ПВХ алюминиевой лентой, если он находится над землей. Полиэтилен имеет низкое давление разрыва и должен использоваться только для магистральных трубопроводов при соответствующих местных условиях и давлении воды ниже 3,5 бар (50 фунтов на кв. Дюйм). Труба PEX — это особый тип полиэтилена, предназначенный для использования с более высоким давлением, часто продаваемый в качестве замены медных труб. Его можно использовать для магистрали, однако имейте в виду, что из-за гораздо меньшего внутреннего диаметра он имеет плохие характеристики текучести по сравнению с медью.Я рекомендую, чтобы при использовании PEX вы использовали трубку на один размер больше, чем вы использовали бы для медной трубки. В больших капельных системах одна магистраль может вести к нескольким регулирующим клапанам, расположенным в разных частях двора. На больших объектах магистраль будет проложена в виде петли по периметру собственности. Поскольку вода в магистрали всегда находится под давлением, на магистрали часто устанавливаются шланговые насадки. На большом участке с петлей для магистрального трубопровода нагрудники для шлангов часто устанавливаются на магистрали с интервалом 30 м (100 футов) вокруг участка, чтобы можно было использовать шланги.Мне нравится некорневые удобрения моих растений, используя жидкие удобрения из насадки на конце шланга, и насадки для шланга позволяют легко это сделать. Существуют также устройства, называемые «быстроразъемными клапанами», которые, по сути, представляют собой отвод воды, который в основном находится под землей. Вы вставляете специальную муфту с прикрепленным к ней шлангом в клапан быстрой муфты. Обычно они доступны только в интернет-магазинах или местных специализированных магазинах по орошению. Я использую их в большинстве своих коммерческих ирригационных систем, они нравятся обслуживающему персоналу.

Боковые и / или вспомогательные:

Боковая часть — это труба, расположенная между регулирующим клапаном и капельной трубкой. Некоторые люди используют название «sub-main» для этой самой трубы. Я использовал термин «подсистема» в первой версии данного руководства, но теперь решил использовать «боковой», чтобы избежать путаницы с названиями, используемыми для спринклерных систем. Боковая труба может быть из ПВХ, PEX или полиэтилена. Боковая часть расположена после регулятора давления (после него), поэтому нет необходимости использовать трубу с высоким номинальным давлением.ПВХ класса 200 или стандартная «оросительная труба из полиэтилена» хорошо подходят для отводов. Также можно использовать ПВХ класса 125, но будьте осторожны, так как он легко ломается. ПВХ повреждается солнечным светом, поэтому его следует закопать или защитить. Нанесите несколько толстых слоев краски или оберните ПВХ алюминиевой лентой, если он находится над землей. Многие небольшие капельные системы не имеют отводов, в этих системах капельная трубка подключается непосредственно к регулирующему клапану. На иллюстрации очень простой капельной системы вверху этой страницы показана система без отвода.Боковые стороны часто используются, когда требуется несколько капельных трубок, например, когда площадь орошения слишком велика для одной капельной трубки. Например, один боковой или несколько боковых каналов могут проходить от одного регулирующего клапана до нескольких капельных трубок, расположенных в разных частях двора.

Шланговая резьба по сравнению с трубной резьбой:

На капельном оборудовании 3/4 дюйма обычно используются два разных типа резьбы. Резьба для шлангов — это тип резьбы для садовых смесителей и садовых шлангов.На внутренней стороне будет мягкая шайба для шланга для герметизации соединения. Обычно они также имеют поворотное устройство на женской стороне, но не всегда. Трубная резьба — это тип резьбы на стандартных трубах. К сожалению, это действительно сбивает с толку, и кому-то без опыта нелегко просто взглянуть на темы и разделить их!

Как определить резьбу шланга: Если внутри фитинга с внутренней резьбой 3/4 ″ есть шайба, это хороший признак того, что это резьба шланга.(Хотя есть некоторые специальные фитинги, в которых используются шайбы и трубная резьба. Например, шланги для подачи воды в раковину.) Если смотреть на наружную резьбу, резьба шланга имеет резьбу, которая немного больше и расположена дальше друг от друга. Также имеется тенденция к меньшему количеству резьбы, когда используются шланговые резьбы, а резьбовая часть фитинга имеет тенденцию быть короче. (См. Фото ниже.) Если вы посмотрите на наружную резьбу трубы, вы заметите, что в области резьбы имеется небольшой конус, конец имеет немного меньший диаметр, чем задний (посмотрите очень внимательно на наружную резьбу с левой стороны в На фото ниже видно, что диаметр немного увеличивается по мере продвижения вправо.Это немного похоже на сужающуюся пробку для бутылки. Конус заставляет наружную трубную резьбу врезаться в внутреннюю трубную резьбу, помогая герметизировать соединение, когда вы затягиваете соединение.

Соединение резьбы шланга с трубной резьбой: Для их соединения лучше всего использовать специальный переходник. Когда вы попытаетесь соединить резьбу шланга напрямую с трубной резьбой, все будет нормально и будет казаться, что они подходят. Но как только вы пройдете пару полных оборотов, вы почувствуете значительное сопротивление, потому что нити не совпадают.Иногда с помощью пластиковых фитингов их можно прижать друг к другу, но чаще всего, если вы это сделаете, соединение будет протекать (если вы сожмете их вместе, есть хороший шанс нанести непоправимый ущерб!) Уловка, которая иногда работает для быстрого исправления при соединении резьба шланга к трубной резьбе предназначена для установки в стык двух шайб, а не одной. Намного лучше использовать специальный адаптер, предназначенный для преобразования (см. Фотографии адаптеров ниже).

Переходники «шланг к трубе»: Они производят переходники с резьбой для шланга с одной стороны и трубной резьбой с другой.Они доступны во многих комбинациях: от охватываемого шланга к охватывающей трубе, от внутреннего рукава к охватывающей трубе, а также от мужского к внутреннему. Существуют также версии, которые преобразуются в трубную резьбу 1/2 ″, а не 3/4 ″. В любом хорошем хозяйственном магазине должна быть доступна хотя бы пара таких комбинаций. Хорошее предложение — «смоделировать» ваши соединения, слегка прикрутив их вместе в строительном магазине, прежде чем покупать детали. Таким образом, вы знаете, что они подойдут. Чтобы облегчить чтение этикеток, в строительных магазинах используются следующие сокращения:

• MHT = Наружная резьба шланга
• FHT = Внутренняя резьба хоста
• MPT = Наружная трубная резьба
• FPT = Внутренняя трубная резьба.
• Труба = трубная резьба
• Шланг = Резьба шланга

Не забудьте использовать тефлоновую ленту для герметизации наружной трубной резьбы, чтобы предотвратить утечки. Избегайте использования жидких герметиков для резьбовых соединений в оросительных системах, излишки герметика вырываются внутри трубы и забивают эмиттеры и спринклеры. На резьбовых соединениях шлангов не требуется тефлоновая лента, они должны иметь уплотнительную шайбу для шлангов.

Капельный шланг (Капельный шланг):

Капельная трубка — это специальная трубка, используемая в большинстве капельных систем. Трубку укладывают на поверхность земли между растениями. На этой капельной трубке установлены излучатели. Капельная трубка — это тонкостенная полиэтиленовая трубка (тоньше, чем стандартный полиэтиленовый шланг), рассчитанная на низкое давление и обычно выпускаемая в метрических размерах. Иногда его называют капельным шлангом или капельной трубкой. Обычные размеры: 12 мм (0,455 ″ или 3/8 ″), 16 мм (0,620 ″ или 1/2 ″), 18 мм (0,720 ″ или 1/2 ″) и 24 мм (0.940 ″ или 3/4 ″). Ты видишь проблему? Два размера обычно называют «1/2 дюйма» в США! Фитинги для этих двух моделей не являются взаимозаменяемыми. Поэтому убедитесь, что вы знаете, что получаете, когда покупаете! Не закапывайте капельницы под землей — сусликов и кротов любят грызть закопанные капельницы! Некоторые капельные системы не используют капельницы. Эти системы обычно называются «капельными системами с жесткими трубами» и используются в основном для высококачественных капельных систем в коммерческих помещениях.В капельной системе с жестким трубопроводом эмиттеры устанавливаются непосредственно на отводы. Для этого нужны специальные излучатели с резьбовыми соединениями, а не зазубрины. Рисунок, показывающий, как работает эмиттер с жесткой трубой, см. В разделе «Детали установки эмиттера с жесткой трубой».

Фитинги для капельной трубки:

Фитинги (включая тройники, муфты, эллинги и переходники) — это пластиковые соединители, используемые для присоединения капельной трубки к другим трубкам, регулирующим клапанам или трубам. Важно — убедитесь, что фитинги точно подходящего размера! Использование фитингов, изготовленных для трубок другого размера, приведет к тому, что трубка выйдет из фитинга.В 9 случаях из 10, когда трубка вылетает из фитинга, это связано с тем, что фитинг имеет неправильный размер. Если вы используете фитинг 15 мм на трубе 16 мм, у вас будут проблемы. Помните, что трубки диаметром 15 и 16 мм часто обозначаются в США как 1/2 дюйма!

Фитинги с зазубринами вставляются в капельную трубку. Как правило, они не должны требовать использования хомута для шланга, если хомут необходим, давление воды слишком высокое или фитинг неправильного размера. Преимущество зубчатых фитингов состоит в том, что их, как правило, проще установить, чем компрессионные.Недостатком зубчатого типа является то, что когда трубка проходит над зубцом, она растягивается, что ослабляет трубку. Через несколько лет ослабленная трубка иногда раскалывается на зазубрине, особенно под воздействием солнечного света. Хорошо, спросите вы, если зазубрины — это проблема, то почему они используют зазубрины со стандартной полиэтиленовой трубой? Стандартная полиэтиленовая труба имеет гораздо более толстую стенку, чем капельная труба, и при растяжении не испытывает таких сильных нагрузок. Вы также зажимаете стандартную полиэтиленовую трубу к фитингам, что помогает предотвратить раскол трубы (вот почему вам нужно зажать полиэтиленовую трубу, даже если кажется, что она остается на месте без зажимов).Капельная трубка не закреплена на фитингах (зажим не помогает предотвратить раскол из-за тонкой стенки капельной трубки).

Фитинги компрессионного типа в основном противоположны зазубренным фитингам. Трубка скользит внутрь фитинга, где внутренний выступ сжимает трубку и удерживает ее на месте. Преимущество компрессионных фитингов заключается в том, что они не растягивают трубку, поэтому они не являются причиной преждевременного выхода трубки из строя. Когда трубка находится внутри компрессионного фитинга, ее очень трудно удалить.

Как правило, зазубренные фитинги лучше всего использовать для заглубленных или закрытых трубок (трубка не подвергается воздействию солнечного света), а компрессионные фитинги — для труб, которые не заглубляются.
