Вентиляция с рекуперацией: принцип работы

Приточно-вытяжная вентиляция с рекуперацией.

Проветривание комнат даёт ощутимый эффект, но в зимнее время года это ведёт к лишним финансовым затратам на отопление. С другой стороны, стоит лишь закрыть окно и воздух снова становится спертым, застоявшимся. Намного лучше показывает себя современная вентиляция, а справиться с теплопотерями поможет система вентиляции с  рекуперацией.

Принцип работы приточно-вытяжной вентиляции, оборудованной рекуператором.

По своей сути данная система представляет собой воздухообмен помещения с улицей. А рекуперация заключается в теплообмене потоков воздуха внутри керамического элемента, благодаря передаче накопленной энергии входящему воздуху от исходящего потока. То есть, выходящий на улицу воздух отдаёт своё тепло направляющемуся воздуху в дом, что позволяет свежему воздуху оставаться таковым и быть тёплым. Исходящий поток, наоборот, остывает, делая систему в целом энергосберегающей.

Пассивные и активные системы вентиляции.

Наиболее просты в устройстве естественные или пассивные проветриватели (их иногда называют приточные каналы или клапаны), так как являются энергонезависимыми и не требуют для работы электроэнергии и наличия вентиляторов. Применяются они для создания притока свежего воздуха с улицы без необходимости открывать окна или балконные двери.

Специальный клапан устанавливается прямо в наружную стену и выводится на улицу. Монтируется он обычно на уровне окна или выше, по полу его никогда не пускают.

Преимуществом же такого решения, как правило, является возможность регулировки потока воздуха по типу жалюзи, за счёт установленной внутри конической решётки. Дополнительно приточный клапан оборудован москитной сеткой и фильтром от уличной пыли и пыльцы. Приточный клапан полезен в случаях, когда вытяжная вентиляция в квартире работает эффективно.

Активные проветриватели, по сути, мало отличаются в устройстве от первых, но в конструкции обязательно присутствуют вентиляторы. Они нагнетают воздух принудительно, что поднимает эффективность на порядок. С другой стороны, появляется зависимость от электричества, в конструкции больше подвижных частей, подверженных износу и поломкам.



Активная вентиляция по способу проветривания.

Среди активных систем различают приточные и приточно-вытяжные системы вентиляции. Первый тип характеризуется принудительной закачкой воздуха в помещение с естественным пассивным его отводом через каналы вытяжной вентиляции. Возможности их установки весьма разнообразны. Монтаж возможен и непосредственно в воздушный канал или в стену. Принципиальным условием является эффективная вытяжная вентиляция, иначе, постоянное нагнетание воздуха в помещение приводит к повышенному давлению и некоторые метеочувствительные люди этот дискомфорт ощущают на себе.

Несмотря на высокую производительность приточной вентиляции, приточно-вытяжная модель – эффективнее. В ней потоки нагнетаются принудительно вентиляторами в помещение и на улицу, что обеспечивает более активный воздухообмен и постоянную циркуляцию воздуха. Обычно в них конструктивно реализована рекуперация, так как в противном случае дом быстро остынет.

Преимущество наличия рекуператора.

Правильно подобранная и смонтированная вентиляция с рекуператором обладает по-настоящему массой преимуществ. Она даёт постоянный приток свежего и чистого воздуха без пыли, а отработанный выводится, не задерживаясь в доме. При этом, утечки тепла практически исключены, что уменьшает затраты на отопление в холода. А в жаркую же погоду система отчасти выполняет функцию кондиционера, убирая горячий воздух из помещения и охлаждая поступающий.

Правильная организация системы вентиляции для дома и квартиры.

Современные строительные нормы подразумевают создание качественной теплоизоляции. Отчасти для этого требуется максимальная герметичность дверных и оконных проёмов. По этой причине без вентиляции воздух во внутренних помещениях имеет тенденцию застаиваться. При постоянном проживании он ко всему прочему переувлажняется, обедняется кислородом и скапливается много пыли. То есть без притока свежего воздуха просто не обойтись, хотя бы ради здоровья. Простые системы вентиляции окажут положительное влияние на климат в доме, но увеличат затраты на отопление. А вот системы с рекуперацией обеспечат и постоянным притоком свежего воздуха, и не дадут теплу покинуть стены дома.

Выбор такой системы для квартиры происходит на основании трёх факторов – производительности, толщины наружных стен и уровня шума.

Производительность определяется примерно в 30 кубов в час на одного человека. То есть, при проживании в квартире двух человек, стоит брать систему, способную на пропуск 60 кубов воздуха за один час. Важно, что подача воздуха осуществляется постоянно, а используем мы его только то время, пока находимся дома. Поэтому, при проектировании используются поправочные коэффициенты. Например, Российский СНИП по отоплению, вентиляции и кондиционированию, рекомендует применять коэффициент до 0,3. С учетом загрузки жилых помещений рекомендуется установка рекуператора с производительностью 40 куб. метров в час для комнат площадью до 20 кв.м., а для комнат до 30 кв.м. - установить рекуператор с производительностью 60 куб.м. в час. Логика расчета такова, что подобные приборы имеют несколько уровней производительности и на средней скорости подачи, приборы должны полностью заменить воздух в комнате быстрее чем за 2 часа.

Также необходимо знать толщину стен, чтобы подобрать необходимые расходные материалы. Система рекуператора размещается в круглом канале длиной 50 см и состоит из мотора, фильтров и керамического теплообменника, что занимает около 30 см.

То есть, если стена дома меньше 30 см, потребуется дополнительная накладка – бленда. С её помощью можно установить рекуператор в стену от 18 см. В случае, если толщина стены превышает 50 см., используется дополнительный канал для установки в стену до 1 метра. Иногда внешняя стена комнаты граничит с застекленной лоджией, но и на этот случай есть решение - воздушный канал можно проложить через лоджию. используются трубы плоского или круглого сечения.

По шуму для квартиры подойдут системы в районе 20-40 децибел. Если выбранная модель более громкая, стоит устанавливать её в гостиной, столовой, а не в спальне.

Подбор модели вентиляции для частного дома в общих чертах не отличается от выбора вентиляции для квартиры. Однако для некоторых особенно больших или вытянутых комнат лучше ставить несколько рекуператоров, хотя обычно хватает двух. В остальном,

каждое жилое помещение рекомендуется оборудовать одним прибором.

Особое внимание уделяется влажным зонам, к которым относятся кухня, ванная и туалет. Эти помещения должны быть обязательно оборудованы естественной вытяжной вентиляцией. В квартирах вытяжная вентиляция организована в виде сателлитов, по которым воздух отводится из каждого помещения в основной вентиляционный канал здания. Если вытяжка слабая, применяются вентиляторы для ванной, санузла или кухни.

Возможный дополнительный функционал рекуператора.

В простейшем виде рекуператор состоит из керамического элемента - теплообменникаи электрического мотора - вентилятора. В современных моделях применяется реверсивный вентилятор с обоюдоравным сечением лопасти крыльчатки.

Он затягивает воздух с улицы и вытягивает из дома. Но у него могут быть несколько режимов работы – только приток или вытяжка, выбор интенсивности рекуперации и ночной режим с пониженным шумом. Управлять им можно непосредственно выключателем, дистанционным пультом или с мобильного приложения по сети Wi-Fi. Также рекуператор может быть оснащен дополнительными фильтрами, от одного до нескольких. Они могут защищать от пыли, пыльцы или представлять собой многослойный картридж. Встроенные функции шумоподавления весьма полезны в шумной местности.

В производственной программе фирмы Marley Deutschland GmbH Вы можете выбрать вентиляцию с рекуперацией для квартиры, своего дома или офиса.

Характеристики Marley MEnV-180 Marley MEnV-180-II Marley MEnV-180-PLUS-60 Marley MEnV-180-PLUS-60-WiFi
Производительность в режиме рекуперации, куб. м./час. 16-25-37 16-25-37 16-25-37-60 16-25-37-60
Коэффициент рекуперации, % 85 85 85 85
Рекомендованная площадь, кв.м. 20 20 30 30
Режимов работы 3+1 3+1 4+1 4+1
Уровень шума, дБ(А) 22-29-35 22-29-35 16-25-30-37 16-25-30-37
Потребление энергии, Вт. 3-4,5-7 3-4,5-7 3-4,5-7-11 3-4,5-7-11
Управление, контроллер Пульт ДУ Пульт ДУ Пуль ДУ Пульт ДУ + пульт WiFi
Гильза-утеплитель EPS (2 halfpipe) EPP (3 сегмента) EPS (2 halfpipe) EPS (2 halfpipe)
Внешний козырек ASA -Пластик ASA -Пластик ASA -Пластик ASA -Пластик
Внутренняя панель ABS+UV ABS+UV Глянец ABS+UV ABS+UV
Очистка воздуха G3+F5 G3+F5 G3+F5 G3+F5
Опция, фильтр F8, F9 + + + +
Опция, угольный фильтр + + + +
Гарантия, лет 2 2 2 2

Приточно вытяжная установка с рекуперацией тепла

Приточно вытяжная установка - это современное решение для организации оптимального воздухообмена и рационального использования энергоресурсов. Принцип работы заключается в осуществлении принудительного притока и удаления воздуха за пределы помещения. На базе ПВУ установки можно создать индивидуальную систему микроклимата путем подключения различных фильтров и устройств.

Система вентиляции с рекуперацией

Для сохранения тепловой энергии некоторые ПВУ установки оснащаются рекуператорами. Рекуператор представляет собой металлический теплообменник, который интегрируется в вентиляционную систему и осуществляет частичное нагревание наружного воздуха за счет удаляемого теплого воздуха. При этом нагрев основной массы воздушного потока осуществляется обычным воздухонагревателем. Приточно вытяжная установка с рекуперацией тепла цена хоть и выше чем на другие устройства, но ввиду энергоэффективности эти затраты быстро окупаются. Важной характеристикой прибора является его коэффициент полезного действия (КПД), который составляет от 30 - 96% в зависимости от типа рекуператора, скорости движения воздушного потока через теплообменник и разницы температур.

Приточно вытяжная вентиляция с рекуперацией полностью отвечает современным требованиям по сбережению тепловой энергии. А благодаря функции обогрева помещения считается наиболее перспективной разработкой в области вентиляции.

Основные преимущества:

  1. Комфортный воздухообмен
  2. Эффективное энергосбережение
  3. Функция регулировки влажности
  4. Надежная звукоизоляция
  5. Высокая эффективность до 96%
  6. Удобная система управления
  7. Очистка воздуха от пыли и примесей
  8. Максимальное сохранение тепловой энергии
Классификация и характеристики устройств.

В зависимости от конструкции теплообменника ПВУ с рекуператором может быть нескольких типов:

Пластинчатые рекуператоры - наиболее распространенная конструкция. Теплообмен происходит путем прохождения воздуха через ряд пластин. В процессе работы образуется конденсат, поэтому система рекуперации дополнительно комплектуется отводом для конденсата. Эффективность составляет 50-75%.

Рекуператор тепла роторного типа - это устройство цилиндрической формы, плотно заполненное слоями гофрированной стали. Теплообмен осуществляется за счет вращающегося ротора, который последовательно пропускает сначала теплый, а затем холодный воздух. При этом интенсивность зависит от скорости вращения ротора. Приточно вытяжная система с рекуперацией данного типа имеет большие размеры, поэтому подходит для торговых центров, больниц, гостиниц и других помещений большой площади. Из-за отсутствия обмерзания КПД достигает 75-85%

К менее распространенным типам относятся рекуператоры с промежуточным теплоносителем (это может быть вода или водно-гликолевый раствор). КПД составляет 40-60%. Приточно вытяжная установка с рекуператором может быть выполнена в виде тепловых трубок, наполненных фреоном. Эффективность такого устройства 50-70%. Кроме этого используется камерный рекуператор. Холодный и теплый воздух проходят в нем по одной камере, которая разделена специальной заслонкой. Периодически заслонка переворачивается, и воздушные потоки меняются местами. Эффективность составляет до 90%.

Приточно-вытяжная вентиляция с рекуперацией тепла лучшая цена!

В интернет магазине "Yanvent" для заказа доступен широкий модельный ряд ПВУ установок различного назначения, производительности, комплектации и стоимости.

Благодаря удобной форме поиска вы сможете без труда найти подходящую модель и купить приточно вытяжную установку с рекуперацией по самой выгодной цене!

Вентиляция с рекуперацией | Вентиляционные установки компании Dantex

Вентиляция с рекуперацией – это оборудование, предназначенное для обработки воздуха до таких параметров, при которых человек чувствует себя комфортно и безопасно. Такие параметры регламентированы нормами и лежат в следующих пределах: температура 23-26 С, влажность 30-60%, скорость движение воздуха 0,1-0,15 м/с.

Существует еще один показатель, который напрямую связан с безопасностью нахождения человека в закрытых помещениях, – это процентное содержание углекислого газа в воздухе. Углекислый газ вытесняет кислород, и если его процент в воздухе доходит до 2-3%, человек, может стать причиной потери сознания человеком или даже летального исхода.

Именно для поддержания этих четырех параметров и служат вентиляционные установки с рекуперацией. Особенно актуально это для современных бизнес-центров, где полностью отсутствует естественный приток свежего воздуха. Промышленные, административные, торговые, жилые и другие помещения не могут обойтись без современного вентиляционного оборудования. При сегодняшней загрязненности воздуха вопрос установки вентиляционных установок с рекуперацией наиболее актуален.

Возможна установка в вентиляции с рекуперацией дополнительных фильтров и других приспособлений, которые позволяют еще лучше очистить и обработать воздух до заданных параметров.

Все это можно сделать при помощи вентиляционных установок Dantex.

Принцип действия приточно-вытяжной системы вентиляции с рекуперацией тепла

Благодаря приточно-вытяжной системы вентиляции в помещение нагнетается чистый воздух, а отработанный прогретый воздух выводится наружу. Проходя через теплообменник, прогретый воздух оставляет часть тепла стенкам конструкции, вследствие чего холодный воздух, поступающий с улицы, прогревается от теплообменника, не затрачивая дополнительной энергии на прогрев. Эта система наиболее эффективна и менее энергозатратна, чем система вентиляции без рекуперации тепла.

Эффективность рекуператора меняется  от температуры наружного воздуха, ее можно рассчитать по общей формуле:

S = (T1 – T2) : (T3 – T2), где:

S – эффективность рекуперации;
T1 – температура воздуха, поступающего в помещение;
T2 – температура воздуха на улице;
T3 – температура воздуха в помещении.

Виды рекуператоров

Пластинчатые рекуператоры

Данный вид теплообменника состоит из набора тонких  пластин из алюминия или любого другого материала желательно с хорошими теплопередающими характеристиками). Это самый недорогой и наиболее популярный тип прибора  (рекуператора).   КПД пластинчатого рекуператора может составлять от 50% до 90%, а срок его службы, благодаря отсутствию движущихся частей, очень долгий.

Главный минус таких рекуператоров – образование наледи из-за разницы температур. Предлагается два варианта решения данной проблемы:

  • Не использовать рекуперацию при экстремально низких температурах
  • Использовать модели с автоматизированным процессом рекуперации. В данном случае холодный воздух обходит пластины, а теплый – отогревает наледь. Но стоит учесть, что КПД у таких моделей в холода снизится на 20%.

Роторные рекуператоры

В теплообменнике предусмотрена подвижная деталь – цилиндрический ротор (рекуператор), который состоит из профилированных пластин. Передача тепла происходит при вращении ротора. КПД составляет от 75 до 90%. В данном случае скорость вращения влияет на уровень рекуперации. Скорость можно регулировать самостоятельно.

Наледь на роторных рекуператорах не образуется, но в обслуживании они являются более сложными, чем пластинчатые рекуператоры.

С промежуточном теплоносителем

В случае с промежуточным теплоносителем, как и в пластинчатых рекуператорах, предусмотрено два канала для чистого и отработанного воздуха, но теплообмен происходит через водно-гликолевый раствор или воду. КПД такого устройства ниже 50%.

Камерные рекуператоры

В данном виде воздух проходит через специальную камеру (рекуператор), в которой предусмотрена подвижная заслонка. Именно заслонка имеет возможность перенаправлять потоки холодного и горячего воздуха. За счет периодического переключения потоков воздуха осуществляется рекуперация. Однако в такой системе происходит частичное смешение выходящих и входящих воздушных потоков, что приводит к попаданию посторонних запахов обратно в помещение, но, в свою очередь, такая конструкция обладает высоким КПД – 80%.

Тепловые трубки

Такой механизм имеет множество трубок, которые собраны в единый герметичный блок. Внутри они заполнены специальным легкоконденсирующимся и испаряющимся веществом, чаще всего это фреон. Теплый воздух, проходя через определенную часть трубок, нагревает и испаряет его. Он перемещается в область трубок, через которую проходят холодные воздушные потоки, и своим теплом нагревает их, а фреон при этом охлаждается, что может привести к образованию конденсата. Плюс такой конструкции в том, что в помещение не попадает загрязненный воздух. Оптимальное применение тепловых трубок возможно в небольших помещениях климатических зон, в которых наблюдается небольшая разница межу внутренними и внешними температурами.

Иногда рекуперации недостаточно, чтобы обогреть помещение при низких наружных температурах, поэтому зачастую в дополнение к рекуперации используются электрические или водяные нагреватели. В некоторых моделях обогреватели выполняют функцию защиты теплообменника от обледенения.

В вентиляционных системах также используются специальные фильтры, которые препятствуют попаданию спор, пыли и вредных примесей. Фильтры могут быть трех видов:

  • Сухие;
  • Влажные;
  • Электростатические.

Также виды делятся по способам очистки:

  • EU1 – EU4  - фильтры  грубой очистки, задерживают частицы размером 5мкм-10 мкм;
  • EU5 – EU7 – задерживают мучную пыль, сажу, конденсационный туман, аэрозоли;
  • EU8-EU9 – наивысшая степень фильтрации, задерживают 95% частиц размером менее 0,4 мкм.
Теги: приточные вентиляционные установки (для квартиры), приточные установки (мини), вентиляционные установки (с рекуперацией тепла, для квартиры, для дома, для коттеджа), приточно вытяжные установки (крышные, настенные, с пластинчатым рекуператором)

Приточно-вытяжная вентиляция с рекуперацией тепла и влаги в загородном доме: victorborisov — LiveJournal


Современное энергоэффективное строительство невозможно без использования высокоэффективных вентиляционных систем, которые позволяют сократить теплопотери через вентиляцию и одновременно обеспечить высочайшее качество воздуха.

Предлагаю вместе рассмотреть одну из таких систем на примере пассивного дома, построенного в Подмосковье.


Этот дом расположен на севере Московской области (Ашукино). В нём применены самые передовые инженерные решения по снижению расходов на обеспечение дома тепловой энергией. Дом не имеет подключения к газовым коммуникациям. В перспективе планируется переход на автономное существование, без присоединения к внешним сетям.

Это частный двухэтажный дом, общей площадью 160 м2, с подвальным помещением 40 м2. Форма дома спроектирована по внешним размерам, близким к кубу для снижения теплопотерь здания через ограждающие конструкции.

Теплозащита стеновых, кровельных и оконных конструкций соответствует требованиям, которые предъявляются к пассивым домам. Обратите внимание на общую толщину внешних стен (термическое сопротивление стен равно 10 м2·К/Вт). Несущие стены выполнены из газобетона, а затем утеплены теплоизоляцией толщиной 250 мм. В качестве внешней защиты стен используются фиброцементные панели, со сроком службы более 50 лет. Окна и стеклянные двери имеют утепленный профиль и двукамерный стеклопакет, заполненный аргоном. Окна имеют два напыления: энергосберегающее и мультифункциональное (для защиты от перегрева летом и утепления зимой). Коэффициент термического сопротивления стеклопакетов составил 1,67 м2·К/Вт, а профиля – 1,05 м2·К/Вт.

Инженерные системы дома ещё интереснее. Здесь используется геотермальный тепловой насос BUDERUS Logatherm WPS 11, Тепловой аккумулятор JASPI GTV Teknik RD с функцией проточного приготовления горячей воды и подключения солнечных коллекторов, Солнечные коллекторы российского производства «ЯSolar», которые выполняют функцию нагрева горячего водоснабжения и поддержку отопления, а также, прогрева грунта через геотермальные скважины (система хранения солнечной энергии в грунте).

Также в доме установлен теплоаккумулирующий камин Tulikivi KTU1010/92.

Одной из самых важных инженерных систем, без которой невозможно построить энергоэффективный ЖИЛОЙ дом, является система приточно-вытяжной вентиляции в рекуперацией тепла и влаги. Потери тепловой энергии через вентиляцию составляют не менее 1/3 от всех теплопотерь здания. Если здание нежилое, то в принципе можно обойтись и без вентиляции, тем самым сократив потери, но если дом предполагается для проживания людей, то без приточно-вытяжной системы не обойтись. Здесь используется высокоэффективный энтальпийный рекуператор Turkov Zenit HECO 550 с производительностью 550 м3/час и канальный водяной теплообменник ZWS-W. Общий КПД установки составляет не менее 85%.

Подача свежего и выброс грязного воздуха организованы через воздуховоды выведенные на улицу из подвального помещения. Они разнесены в разные стороны, чтобы исключить перемешивание воздушных потоков.

Энтальпийный рекуператор установлен горизонтально в подвальном помещении. На воздуховодах подачи и выброса воздуха также установлены шумоглушители. Все воздуховоды подачи теплоизолированы.

На магистрали подачи после рекуператора установлен канальный водяной теплообменник, который позволяет при необходимости догревать (или охлаждать) свежий приточный воздух до нужной температуры.

Пульт управления приточно-вытяжной установкой.

Подача и возврат воздуха организованы с помощью двух вертикальных шахт, с ответвлениями на каждом этаже. Вентиляционная сеть состоит из стальных воздуховодов, отводов, тройников, дроссель-клапанов, анемостатов и специальных адаптеров под вентиляционные решетки.

На первом этаже подача свежего воздуха реализуется в жилые комнаты через потолочные анемостаты.

А «грязный» воздух забирается через накладную решётку рядом с лестничным холлом и из санузла (на позапрошлой фотографии).

Из-за конструктивных особенностей дома подача свежего воздуха на втором этаже осуществуется через напольные решётки расположенные вдоль внешних стен.

Вытяжка организована аналогично первому этажу — из санузла и лестничного пролёта.

Вот так выглядит общая схема прокладки воздуховодов в этом доме. Синие воздуховоды — подача, красные — вытяжка.

Три отдельных теплоообменника в рекуператоре позволяют снизить перепад температуры между приточным и вытяжным воздухом на каждом из теплообменников, и тем самым, снизить вероятность обмерзания теплообменника рекуператора вследствие выпадения конденсата.

В чём основное преимущество рекуператора по сравнению с обычной приточной вентиляцией без рекуперации?

В случае обычной приточной вентиляции возникает две проблемы:
1) Расход тепловой энергии на подогрев приточного воздуха, которая безвозвратно выбрасывается вытяжкой за пределы теплового контура дома.
2) Низкая влажность воздуха внутри жилого дома в холодное время дома.

Рекуператор решает обе задачи наиболее эффективно (КПД по возврату тепла не менее 85%).

Есть ещё один интересный нюанс. Если у вас обычная приточная вентиляция без рекуператора, то для того, чтобы сэкономить тепловую (электрическую) энергию затрачиваемую на подогрев приточного воздуха вы будете стараться подавать в дом минимально комфортное количество свежего воздуха (условно 30 м3/час на каждого человека) и при этом не сможете регулировать количественное распределение этого воздуха между отдельными помещениями. Это возможно реализовать только с помощью дорогостоящей VAV-системы (Variable Air Volume). Таким образом у вас в каждую комнату будет подаваться строго определённое количество воздуха. Если в этой комнате никого не будет, воздух будет подаваться зря. А если в эту комнату придёт больше людей, чем спроектировано, то в комнате будет душно.

Но эта задача элементарно решается с помощью рекуператора! Вы подаёте в дом не минимально комфортное количество воздуха исходя из количества человек в доме, а максимально возможный объём свежего воздуха исходя из производительности приточной установки (например, 300+ м3/час на весь дом). В таком случае вы получаете во-первых, высочайшее качество воздуха в доме (по концентрации углекислого газа СО2 практически неотличимое от улицы), а во-вторых, вас перестаёт беспокоить расход тепловой энергии на подогрев приточного воздуха, потому что 85% энергии рекуператор возвращает обратно внутрь теплового контура дома. И, самое главное, вам не нужна VAV-система для регулировки распределения свежего воздуха по отдельным помещениям. А ещё вам не потребуется дополнительное увлажнение воздуха т. к. рекуператор возвращает не только тепло, но и влагу из вытяжного воздуха.

Самое интересное заключается в том, что приточно-вытяжная установка сопоставима по стоимостью отдельно приточной и вытяжной установок (естественно ПВУ с рекуперацией стоит дороже). Но снижение затрат на подогрев приточного воздуха позволяют сэкономить за 1,5-2 года эксплуатации полную стоимость всей приточно-вытяжной установки с рекуператором.

Поэтому в любом современном доме обязательно должна быть приточно-вытяжная вентиляционная система. Без неё строить дом в наше время просто нет смысла.

Остались вопросы? Задавайте их в комментариях!

И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!

Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Рекуперация (от лат. recuperatio - обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла - это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

  1. Количество помещений в доме;
  2. Ожидаемое количество людей;
  3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

  • Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
  • В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
  • Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
  • Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

  • Температуру входящего воздуха;
  • Скорость работы вентилятора, необходимого при воздухообмене;
  • Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

  • Температура поступающего воздуха в приточную установку -9◦C;
  • Температура воздуха, которая подается в помещение +15◦C;
  • Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

  • При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
  • При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
  • Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

  • Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
  • Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
  • Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
  • Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
  • Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

"ИНТЕХ" - инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

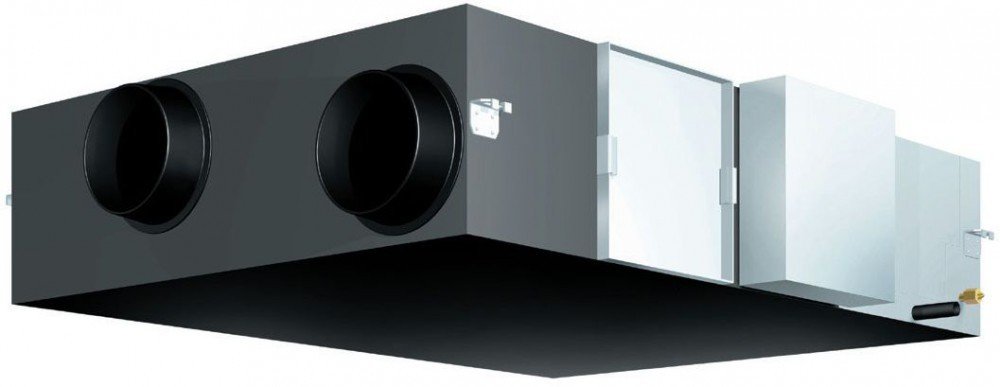

Приточно - вытяжная установка с рекуператором (рекуперацией тепла)

Вентиляционная приточно-вытяжная установка с рекуперацией тепла, серии Node. Исполнение корпуса в 3х вариантах:
Compact патрубки расположены горизонтально, приточновытяжная, с минимальной высотой, для размещения в подвесных потолках
Vertical все патрубки направлены вверх. Чаще устанавливается на пол
Standart патрубки установки расположены горизонтально, приток и вытяжка друг над другом.

с рекуператорами:
  • пластинчатый алюминиевый - больше подходит для влажных помещений. есть модификация для бассейнов - AQUA.
  • пластинчаты мембранный - рекомендуется для сухих помещений. Обладает незначительной возможностью для передачи влаги от вытяжного воздуха к приточному.
  • роторный - имеет самый большой КПД.

в корпусе с негорючей теплошумоизоляцией 25мм и 50 мм. С немецкими двигателями известного бренда ebm-papst, типа AC и EC. Со встроенной автоматикой и выносным пультом ДУ.

Данный тип вентустановки могут использоваться для вентиляции как в бытовых, так и в промышленных целях. Расход воздуха модельного ряда находится в пределах от 100 до 7000 м3/час. Такие мощности позволяют рекомендовать установку Node как для вентиляции квартир и частных домов, так и для офисов, административных зданий и бизнес-центров, ресторанов, кинотеатров, торговых комплексов и промышленных предприятий для поддержания микроклимата. Благодаря эффективной системе шумоподавления, установка работает с низким уровнем шума, что позволяет использовать оборудование в помещениях с повышенными требованиями по звукозащите, например, в библиотеках.

Приточно-вытяжная установка с рекуперацией тепла остается в рабочем состоянии, в широком, допустимом диапазоне наружных температур воздуха от -35 до +40°С, что расширяет территориальные границы её использования. Благодаря керамическим саморегулируемым ТЭНам значительно увеличена энергоэффективность установки, что дополнительно способствует расширению области её применения и повышает востребованность оборудования у предприятий, для которых задачи экономии электроэнергии являются первостепенными. Интегрированная система управления обеспечивает оперативную и удобную настройку рабочих параметров, а также защиту автоматики, электродвигателей и вентиляторов.

Система комплектуется сенсорным пультом дистанционного управления. С помощью него возможно организовать управление таким образом, чтобы приточно-вытяжная установка с рекуперацией тепла работала совместно с системой охлаждения (кондиционирования). Такой функционал значительно повышает эффективность всей установленной вентиляционной системы. При необходимости можно легко изменять режимы работы с автоматического, запрограммированной работы по расписанию на ручной. Установленные реле перепада давления воздуха будут вовремя сигнализировать о степени загрязнённости фильтра.

Дистанционное управление поможет также изменять скорость вентиляторов, а следовательно и расход воздуха установки. Приточно-вытяжная установка с рекуперацией тепла серии Node, отличается простотой монтажа и удобством обслуживания. Установка полностью готова к работе и эксплуатации. Приточно - вытяжные установки можно купить в нашем интернет-магазине

Общее описание

Приточно - вытяжной вентиляционной установкой считается оборудование, имеющее возможность принудительного (при помощи встроенного вентилятора) удаления отработанного воздуха и одновременной подачи очищенного и подогретого в зимний период наружного, чистого воздуха.
На нашем сайте представлены приточно – вытяжные установки следующих типов:
  • Node1 техданные – моноблочная вентустановка с пластинчатым алюминиевым рекуператором (интернет-магазин)
  • Node3 техданные – моноблочная вентустановка с роторным рекуператором (интернет-магазин)
  • Node5 техданные – моноблочная вентустановка с пластинчатым мембранным рекуператором (интернет-магазин)
  • Vast техданные – модульные каркасные вентустановки индивидуальной комплектации (интернет-магазин)
Все представленные на нашем сайте установки оснащаются автоматикой, в том числе встроенной.

Состав

Элементы приточно - вытяжных установок:
  • Приточный и вытяжной вентиляторы. Они различаются по производительности и шумовым характеристикам. При этом, стоит помнить, что чем выше производительность вентилятора по объёму перемещаемого воздуха и создаваемому давлению в сети, тем выше его аэродинамический шум. Фильтр на притоке свежего воздуха, для очистки от уличной пыли. Если в вентиляционной установке применяется рекуперация тепла, то обязательна установка фильтра и на вытяжной ветке системы.
  • Рекуператор тепла. Чаще это пластинчатый или роторный рекуператор. Реже применяется система с промежуточным теплоносителем. Ещё реже, так как имеет много ограничений, камера рециркуляции воздуха (смесительная камера).
  • Водяной или электрический нагреватель воздуха, позволяющий поддерживать на выходе с установки заданную комфортную температуру.
  • Воздушные клапана, или заслонки, предотвращающие перетекание воздушных потоков при выключенной системе. И защищающие в зимний период от возможности замерзания водяного теплообменника, при возможном обесточивании системы. Стоит отметить, что для приточно - вытяжных установок с водяным воздухонагревателем, лучше применять привода на воздушных клапанах с возвратной пружиной. Она (пружина), как раз вернёт в закрытое положение воздушный клапан, при нештатном отключении питания установки и водяного насоса теплообменника.
  • Шумоглушители. Это устройства для снижения аэродинамического шума от работы вентиляторов, передаваемого в вентиляционных каналах.
  • Для подачи регулирования температуры приточного воздуха в летний период, применяется приточно –вытяжная установка с охлаждением. В её состав входит водяной или фреоновый охладитель.
  • Автоматика или блок управления ПВУ. Состоит из контроллера (чаще свободно программируемого) и пульта управления или панели, для возможности управления системой пользователем. Современные системы автоматики, позволяют автоматически поддерживать заданные параметры температуры, а так-же таких опций как: постоянный расход воздуха, поддержание и регулирование вентиляции по датчикам температуры, CO2, загрязнённости воздуха, влажности. У пользователя есть возможность задавать работу установки по расписанию. Многие приточно – вытяжные установки имеют встроенный модуль Wi-Fi и приложения для удалённого управления работой.

Разновидности приточно – вытяжных установок и их конструктивные особенности

Вентиляционные приточно – вытяжные установки могут быть канальными, когда каждый элемент системы поставляется и монтируется отдельно, и модульными (корпусными), когда несколько вентиляционных элементов смонтированы в одном теплошумоизолированном корпусе. Если все элементы поместились в одном корпусе, такую установку называют моноблочная или компактная приточно – вытяжная установка.
Самый простой вариант конфигурации приточно – вытяжной вентиляционной установки – прямоточный, когда нет никакого прямого или косвенного взаимодействия приточных и вытяжных воздушных потоков. Более сложный, но в то-же время энергоэффективный вариант, - установки с рекуперацией тепла. Приточно – вытяжные вентиляционные установки так-же делятся по исполнению: на установки внутреннего и наружного (уличного или атмосферостойкого) исполнения.
Есть категория установок для применения в особых условиях:
Например для влажных помещений, так называемые установки AQUA. Их конструкция проработана с учётом длительной работы с очень влажным вытяжным воздухом. В состав таких установок часто входит узел, позволяющий осуществлять дополнительное осушение подаваемого в помещение воздуха. Или установки взрывобезопасного исполнения для работы на объектах с повышенными требованиями к защите от возможного появления искр, например на нефтеперерабатывающих предприятиях.

Область применения

Приточно – вытяжные установки применяются там, где естественная вентиляция уже не справляется и где есть требования по заданному поддержанию параметров воздуха. Это не только большие предприятия, но и небольшие помещения. Например парикмахерской, ресторану, магазину, или офису, где кол-во сотрудников и возможных клиентов сильно превышает возможности естественной вентиляции (например системы микропроветривания на окнах), требуется принудительная вентиляция.

Как выбрать?

Выбор надо начинать с расчёта производительности системы вентиляции. Для обычной, общеобменной вентиляции, чаще сравнивают два параметра: расчётную сумму по людям, перемноженную на 60 м3\ч и общую кратность по помещению. Для выбора приточно – вытяжной установки по производительности берут большее значения.
Далее, рассматривается целесообразность и выгода применения рекуперации тепла.
Одновременно делается расчёт теплопотребления и рассматриваются варианты нагрева (водяной, или электрический) приточного воздуха в зимний период.

Советы по монтажу

При монтаже, лучше обратиться к специализированной компании. Но если взялись сами, то точно не стоит забывать о том, что для избегания появления конденсата снаружи и внутри воздуховодов, нужно обязательно изолировать их там, где есть разница температур. Например воздуховоды приточной части от улицы до вентиляционной установки, если они идут в отапливаемом помещении.

Советы по эксплуатации

Если установка имеет автоматический режим отслеживания загрязнённости фильтров, то не стоит пренебрегать сигналами автоматики и вовремя менять фильтры. Для этого лучше иметь комплект про запас. Если автоматика приточно – вытяжно установки не имеет датчиков засорённости фильтров (датчик перепада давления воздуха), то рекомендуем производить замену фильтров раз в полгода, при переходе с зимнего на летний режимы работы вентиляционной установки.

Приточно-вытяжная установка для частного дома (коттеджа)

Современный рынок вентиляционного оборудования изобилует предложениями от различных коммерческих компаний и производителей. Владелец частного дома, озаботившийся обеспечением своего жилого помещения свежим воздухом, неизбежно сталкивается с рядом вопросов: достаточно ли для жилого помещения естественной вентиляции? Необходимо ли оборудовать свой дом дополнительными системами кондиционирования? В чем преимущества вентиляционных установок для дома приточного и приточно-вытяжного типа и чем они отличаются от существующих более дешевых аналогов – вентиляторов, турбодефлекторов, кондиционеров?

Попробуем разобраться.

Грамотно сконструированная система вентиляции призвана обеспечить комфортный микроклимат внутри помещения, ее основы закладываются на этапе проектирования дома. На данном этапе важно учесть: погодные факторы, материалы и конструктивные особенности проектируемого здания, желаемые параметры воздуха внутри помещения, будущее использование обогревательных устройств.

При использовании обычных вытяжных вентиляторов не происходит качественный воздухообмен, загрязняющие вещества с улицы проникают в помещение, а в холодный период года, в доме могут возникнуть холодные сквозняки. Вентиляционные установки для частных домов помогают избежать таких проблем.

Турбодефлектор представляет собой устройство, соединенное с трубами вентиляционной системы дома и работающее за счет движения воздушных масс (устанавливается на крыше зданий), также является разновидностью вытяжной вентиляции. Такие конструктивные решения дешевле приточных установок для дома, но их функционирование напрямую зависит от погодных условий: в отсутствии ветра дом не будет обеспечен воздухом, при сильных порывах – в комнатах будут появляться сквозняки. К тому же, при использовании турбодефлекторов, воздух не проходит стадии очистки и нагрева.

Кондиционеры – это популярные устройства для нагревания и охлаждения воздуха, но, самый большой их недостаток, - это отсутствие притока свежего воздуха в дом. Кондиционер работает по принципу рециркуляции воздуха. К тому же из-за габаритов наружных блоков, установка кондиционеров иногда затруднена.

Вентиляционные установки, работающие по рекуперативному принципу, позволяют при сравнительно небольшой цене значительно снизить энергозатраты и, что самое главное, обеспечить дом чистым свежим воздухом.

Рекуперация представляет собой процесс использования тепловой энергии вытяжного воздуха, для подогрева в холодный период приточного.

Принцип работы приточно-вытяжных установок для частных домов крайне прост: они «фильтруют» уличный воздух, обеспечивают требуемую температуру внутри дома и удаляют из помещения пыль, углекислый газ и иные загрязнения.

Использование в доме приточно-вытяжной системы вентиляции имеет ряд преимуществ:

  • отпадает необходимость включать дополнительные обогревающие средства при возникновении сквозняков, что ведет к экономии электроэнергии;
  • отпадает необходимость включать дополнительные обогревающие средства при возникновении сквозняков, что ведет к экономии электроэнергии;
  • более продвинутые модели вентиляционных установок для дома умеют дополнительно охлаждать, осушать или увлажнять подаваемый в помещение воздух.
  • Вентиляционная установка с рекуперацией тепла для частного дома – это оптимальный способ достичь баланса между ресурсными затратами и комфортными условиями пребывания в помещении.

Приточно-вытяжная вентиляция - одна из наиболее результативных вариантов систем вентиляции. Воздух подается в помещение приточной, а удаляется вытяжной системой, обеспечивая постоянную циркуляцию.

Приточно-вытяжные установки бывают внутреннего и наружного размещения. Существуют различные варианты исполнения таких установок. Это могут быть установки с отдельными приточной и вытяжной системами. Могут быть установки, повторно использующие переработанный воздух (рециркуляция) и установки, использующие тепло вытяжного воздуха (рекуперация). Помимо эффективного воздухообмена такие установки экономически выгодны, т.к. применение утилизированного тепла вытяжного воздуха позволяет снизить энергетические затраты на эксплуатацию самой системы.

Удаляемый воздух зачастую имеет комнатную температуру. Воздух в приточной части в зимний период может быть достаточно холодным, для его нагрева требуется большое количество энергии.

В приточно-вытяжных системах с рециркуляцией, отработанный воздух смешивается с потоком свежего, проходит процессы очистки и обработки и подается обратно в помещение. Рециркуляция один из лучших вариантов энергосбережения, но в некоторых случаях повторное применение вытяжного воздуха невозможно.

В таких случаях применяются системы с рекуперацией энергии. Для передачи тепла от теплого вытяжного воздуха приточному применяются специальные теплообменники – рекуператоры, исключающие какой-либо контакт между переработанным и свежим воздухом.

Применение таких систем существенно снижает расходы на нагрев.

Приточно-вытяжная вентиляция с рекуперацией тепла для квартиры и коттеджа.

В течении последних пяти лет на строительный рынок России стремительно ворвались технологии рекуперации тепла в вентиляционном оборудовании.

О пользе и типах вентиляции мы писали уже много и не однократно, подробно на этом останавливаться не будем, и затронем сразу тему рекуперации тепла в системах приточно-вытяжной вентиляции квартир и коттеджей.

Рекуперация тепла (от латинского recuperation – «обратное получение») по сути возврат части тепла удаляемого из помещения воздуха, посредством нагрева им воздуха, поступающего в помещение.

Как Вы можете видеть из приведённого выше рисунка, организация процесса рекуперации возможна только в рамках создания системы приточно-вытяжной вентиляции. Существует два основных типа рекуператоров:

У каждого из них есть свои плюсы и минусы, об этом стоит рассказать в контексте отдельной публикации.

Что же получит человек, устанавливая в своём доме приточно вытяжную установку с рекуперацией тепла?

1. Система рекуперации тепла сгладит перепады температур в межсезонье, тем самым добавит комфорта Вашему жилью.

2. Качественно настроенная система рекуперации способна возвращать в помещение до 90% тепловой энергии, тем самым на 70% сокращая затраты на отопление. На 70% меньше затрат в зимний период ощутимая экономия, не правда ли?

Несмотря на сказанное выше, необходимо отметить, система вентиляции не сможет полностью заменить собой отопление, однако, работая в комплексе с ними, окупается в среднем за 3-5 лет. (А дальше начинает экономить Вам деньги)

Если Вы уже решили приобрести приточно-вытяжную установку, мы рекомендуем обратить внимание на ряд важных факторов, которые никак нельзя упускать в процессе выбора оборудования.

1. Габаритные размеры оборудования. В квартире ПВУ можно поместить на балконе, в коттедже для этого подойдет подсобное помещение. Чем меньше габариты установки, тем меньше драгоценных "квадратов" придется потратить.

2. Шумовые характеристики оборудования. Сразу скажу - постоянно находится в помещении с вентиляционной установкой не стоит. Однако находясь в совмещенной с балконом комнате, Вы не должны слышать установку, вообще! Так как акустические характеристики часто занижаются - лучшее решение послушать как работает оборудование. (и желательно до покупки)

3. Последний фактор - качественная работа системы рекуперации тепла в условиях Российского климата. Европейские производители (и даже часть российских) вентиляционного оборудования не решают проблему обледенения пластинчатого рекуператора, в следствии неизбежного образования конденсата на стенках рекуператора. Эффективность такой рекуперации в зимний период оставляет желать лучшего и ни о каких 70% экономии речи быть не может.

Мы рекомендуем Вам обратить внимание на оборудование DimmaxSkyron. Плюсы наших приточно-вытяжных установок:



Характеристики\Название

PR 05E-2,25

PR 05E-3

PR 07E-3,5

PR 07E-4,5

Воздухообмен

500 м3/час

500 м3/час

700 м3/час

700 м3/час

Тип рекуператора

пластинчатый

пластинчатый

пластинчатый

пластинчатый

Тип положения при установке

вертикально

вертикально

вертикально

вертикально

Цвет

черный

черный

черный

черный

Габариты (ШхВхГ)

945х800х420

945х800х420

945х900х520

945х900х520

Вес

79,5 кг

79,5 кг

100,5 кг

100,5 кг

Класс защиты

IP20

IP20

IP20

IP20

Рабочий ток

13,4 А

17 А

19,6 А

24,4 А

Уровень шума на нагнетании

74 дБ

74 дБ

74 дБ

74 дБ

Уровень шума на всасывании

68 дБ

68 дБ

68 дБ

68 дБ

Уровень шума через корпус

58 дБ

58 дБ

58 дБ

58 дБ

Производительность

2,94 кВт

3,73 кВт

4,32 кВт

5,37 кВт

Мощность нагревателя 1

1,5 кВт

1,5 кВт

2,25 кВт

2,25 кВт

Мощность нагревателя 2

0,75 кВт

1,5 кВт

1,25 кВт

2,25 кВт

Цена

246 400р.

246 400 р.

272 800 р.

272 800 р.


Примеры проектов с использованием Dimmax Skyron:



Вентиляция квартиры, площадью 220 м² Вентиляция коттеджа (2 этажа) 325 м²



Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома - как новые, так и существующие - требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома - вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Относительно

Относительное Относительное установить
  • Хорошо работать в холодном климате.
  • Система вентиляции

    Плюсы

    Минусы

    Относительное
    • Может затягивать загрязнители в жилое пространство
    • Не подходит для жаркого влажного климата
    • Частично полагаться на случайную утечку воздуха
    • Может увеличить расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
    • Может вызывать обратную тягу в топочных устройствах.

    Подача

    • Относительно недорогой и простой в установке
    • Обеспечивает лучший контроль, чем выхлопные системы
    • Минимизирует загрязняющие вещества из внешнего жилого помещения
    • Предотвращает обратную тягу дымовых газов из каминов и приборов
    • Обеспечивает фильтрацию пыльцы и пыль в наружном воздухе
    • Позволяют осушать наружный воздух
    • Хорошо работать в жарком или смешанном климате.
    • Может вызывать проблемы с влажностью в холодном климате.
    • Не смягчает и не удаляет влагу из входящего воздуха.
    • Может увеличивать расходы на отопление и охлаждение.
    • Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.

    Сбалансированный

    • Подходит для любого климата
    • Установка и эксплуатация может стоить дороже, чем вытяжные или приточные системы
    • Не смягчают и не удаляют влагу из поступающего воздуха
    • Может увеличиваться расходы на отопление и охлаждение.

    Вентиляторы с рекуперацией энергии и рекуперацией тепла

    • Снижение затрат на отопление и охлаждение
    • Доступны как небольшие модели для настенного или оконного монтажа, так и центральные системы вентиляции
    • Экономически эффективны в климатических условиях с суровыми зимами или летом и высокими расходами на топливо.
    • Установка может быть дороже, чем установка других систем вентиляции
    • Может оказаться неэффективным в умеренном климате
    • Может быть сложно найти подрядчиков с опытом и знаниями для установки этих систем
    • Требовать защиты от замерзания и замерзания в холодный климат
    • Требуют более тщательного обслуживания, чем другие системы вентиляции.
    Вытяжные системы вентиляции

    Вытяжные системы вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

    Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

    Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

    Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

    • Радон и плесень из подполья
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

    Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

    Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

    Системы приточной вентиляции

    Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если таковые имеются существовать).

    Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции имеет вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

    Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный выброс дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

    Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

    Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель - еще один вариант, но он увеличивает эксплуатационные расходы.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

    Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

    В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

    Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать увеличению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

    Системы вентиляции с рекуперацией энергии

    Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимизации потерь энергии. Они сокращают расходы на обогрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

    Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

    Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

    Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху. Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

    Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

    Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

    Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

    4 способа сбалансированной вентиляции

    Вентиляция - прекрасная вещь. Подача наружного воздуха в дом и удаление застоявшегося воздуха в помещении улучшает качество воздуха в помещении.Ну, по крайней мере, в большинстве случаев. Иногда качество наружного воздуха хуже, чем в помещении. Иногда вы вносите слишком много влаги и начинаете расти плесень. А иногда вы вносите не тот воздух на улицу.

    Вероятно, наиболее распространенная система механической вентиляции всего дома - это только вытяжная система. Вы устанавливаете некоторые элементы управления на вытяжные вентиляторы, которые уже находятся в доме, и эти вентиляторы настроены на выпуск отработанного воздуха из дома, непрерывно или периодически. Проблема в том, что такая система - отстой.Буквально. А если в ваш дом сосет из пристроенного гаража, заплесневелого подполья или грязного чердака, вы можете усугубить ситуацию.

    Способ избежать отстойного дома - это сбалансированная вентиляция. Вы вытягиваете затхлый воздух из дома и подаете такое же количество воздуха напрямую, а не полагаетесь на отрицательное давление в доме для поступления наружного воздуха. Вот пять способов сбалансированной вентиляции. Я расположил их в порядке возрастания стоимости, сложности и эффективности.

    1. Откройте окна

    Хорошо, технически я не должен включать это, потому что это не реальное решение для большинства домов. Этот работает только в том случае, если в доме мягкий климат, который практически не требует кондиционирования. Но если это ваша ситуация, вам не нужна навороченная система вентиляции. Просто откройте окна.

    2. Соедините интегрированную приточную систему с центральным вентилятором с вытяжными вентиляторами

    Во многих домах предусмотрена только вытяжная вентиляция всего дома (вентиляторы и средства управления).Один из простых способов модернизации - установить интегрированную приточную систему с центральным вентилятором в дополнение к стороне, предназначенной только для вытяжки. Два наиболее часто используемых элемента управления производятся AirCycler и Honeywell.

    Эти системы интегрированы с воздуходувкой в ​​системе центрального отопления и охлаждения. Они вводят наружный воздух во время работы системы и смешивают его с воздухом в помещении, циркулирующим по системе воздуховодов. Его фильтруют и кондиционируют перед тем, как ввести в дом.Когда вы привязаны к элементам управления только вытяжкой, вы получаете сбалансированную вентиляцию.

    Основным недостатком этой системы является использование энергии в системах, в которых нет воздуходувок с регулируемой скоростью. Помимо подачи свежего воздуха, когда система обогревает или охлаждает, она может включать вентилятор, когда дом не нуждается в обогреве или охлаждении. А некоторые воздуходувки потребляют много энергии. Включение вентилятора мощностью 400 Вт для подачи наружного воздуха со скоростью 50 кубических футов в минуту - это излишне. Если у вас есть высокоэффективная система отопления и охлаждения с вентилятором с регулируемой скоростью, вы сможете сделать это при мощности менее 50 Вт.

    И еще один недостаток, на который Курт Киндер указал в первом комментарии ниже, - это влажность. Во влажном климате работа вентилятора без компрессора может привести к испарению влаги с змеевика и возвращению его в дом.

    3. Сопряжение приточного вентилятора с вытяжным вентилятором

    Еще один способ добиться сбалансированной вентиляции - использовать вытяжные вентиляторы с элементами управления, а также установить приточный вентилятор. Вы можете сделать это с помощью вентилятора для ванны, установленного для вдувания воздуха в дом, или вы можете использовать вентилятор, сделанный специально для этой задачи.Я имею в виду вентилятор QuFresh от Air King.

    У них есть две основные модели. У одного есть датчик температуры и относительной влажности, а у другого нет. Датчик предназначен для ограничения объема вентиляции, когда на улице очень холодно, очень жарко или очень влажно. Он по-прежнему будет работать 15 минут в час, так что вы будете получать достаточный приток воздуха для вентиляции.

    Мне нравится концепция и особенности вентилятора QuFresh. У меня еще не было возможности попробовать, но они делают много хорошего.Вы можете регулировать расход от 30 до 130 кубических футов в минуту. В нем есть слот для 2-дюймового фильтра, который может быть до MERV 13. Он тихий (0,5 сона при 50 куб. И это относительно недорого.

    3а. Сопряжение вентиляционного осушителя с вытяжными вентиляторами

    ОК. Это действительно должен быть номер 4, а не 3а, но я почему-то не подумал об этом, когда сначала составил свой список. Стратегия здесь состоит в том, чтобы использовать элементы управления на ваших вытяжных вентиляторах, как в двух предыдущих, и подавать вентиляционный воздух через осушитель воздуха в доме.Многие модели позволяют сделать это за счет наличия двух впускных отверстий на осушителе, меньшее из которых присоединяется к воздуховоду, выходящему на улицу. Нам нравится Ultra-Aire, но есть и хорошие модели от AprilAire, Honeywell и других. (Раскрытие информации: Therma-Stor, производящая осушители Ultra-Aire, рекламируется здесь, в блоге Energy Vanguard.)

    Одним из недостатков осушителей воздуха является тепло, которое они создают в вашем доме. Модель SD12 Ultra-Aire устраняет эту проблему, будучи осушителем сплит-системы.Он удаляет влажность в помещении, но выводит тепло на улицу. Это означает, что он даже обеспечивает небольшое охлаждение (около трети тонны).

    4. Используйте вентилятор с рекуперацией тепла или энергии (HRV или ERV)

    Это то, о чем думает большинство людей, когда кто-то упоминает сбалансированную вентиляцию. На фото вверху статьи изображена внутренняя часть типичного ERV. (HRV выглядит так же, но в теплообменнике используется другой материал.)

    Операция проста. Он имеет два вентилятора: один для отвода застоявшегося воздуха в помещении, а другой для подачи свежего наружного воздуха.Он фильтрует оба воздушных потока. Два воздушных потока проходят через теплообменник, являющийся в большинстве моделей капиллярным сердечником. Два воздушных потока проходят рядом друг с другом и обмениваются теплом в HRV и теплом и влагой в ERV. Но два воздушных потока не смешиваются.

    Это отличный способ проветрить дом. К тому же это дороже, чем вышеперечисленные. У Panasonic есть небольшая «спотовая» ERV под названием Whisper Comfort, но помимо этой модели, вы, вероятно, смотрите за 1000 долларов или больше за ERV или HRV.Самым большим отличием этого типа сбалансированной вентиляции от двух предыдущих является теплообменник. Вы получаете сбалансированную вентиляцию с рекуперацией, а это означает, что вам не нужно столько кондиционирования наружного воздуха, сколько вы приносите.

    Нахождение баланса

    Вот краткое изложение основных способов сбалансированной вентиляции. В наши дни на рынке вентиляции наблюдается много творчества, потому что вентиляция - это большое дело. Я думаю, что мы дошли до того момента, когда нам редко приходится вести битву за необходимость в герметичных домах.Старый миф о том, что дом должен дышать, хоть и не исчез полностью, но по большей части был отправлен на свалку плохого мышления.

    Но давайте проясним, что на самом деле означает сбалансированная вентиляция. Это не означает, что здание всегда находится под нейтральным давлением по отношению к окружающей среде. Ветер, эффект стека и другие механические системы всегда могут вывести здание из равновесия. Когда мы говорим о сбалансированной системе вентиляции, мы просто имеем в виду, что эта конкретная система не приводит к положительному или отрицательному эффекту здания, потому что она вытягивает и подает равное количество воздуха.

    Еще один момент здесь заключается в том, что моей основной мотивацией при написании этой статьи было показать некоторые способы преобразования системы только выхлопных газов в сбалансированную систему. Вышеупомянутые методы 2 и 3 показывают, как это можно сделать относительно легко и недорого. Метод 4 был бы хорошим способом сделать это во влажном климате юго-востока США.

    Еще одно. Я собирался составить список из пяти способов сбалансированной вентиляции, но решил оставить другой для отдельной статьи. Выйдя на шаг дальше ERV, вы могли бы пойти с усиленным ERV.Две компании производят устройства, которые включают сбалансированную вентиляцию с рекуперацией, небольшой тепловой насос, улучшенную фильтрацию и многое другое. Один из них - это Conditioning ERV или CERV от Build Equinox. Другой - Minotair от Minotair Ventilation. Сейчас у нас есть две работы по проектированию систем отопления, вентиляции и кондиционирования воздуха, которые будут использовать эти устройства, так что следите за новостями, чтобы узнать об этом позже.

    А пока старайтесь сохранять равновесие. Или, по крайней мере, быть позитивным.

    Статьи по теме

    Получение механической вентиляции в кондиционированном помещении

    Приключения в вентиляции ванных комнат отеля

    Вентилятор с рекуперацией энергии НЕ ЯВЛЯЕТСЯ осушителем воздуха

    Зачем герметичным домам механическая вентиляция?

    ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

    Как работает вентиляция с рекуперацией тепла HRV / ERV?

    Криса Вудфорда. Последнее изменение: 14 августа 2020 г.

    Закрой дверь и держи тепло - это знакомый крик в зима; летом вы чаще увидите, как люди закрывают двери и окна для защиты от тепла и сэкономить на кондиционировании. Как можно герметичный, энергоэффективный дом, который к тому же здоров и хорошо вентилируемый? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называется механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, приносящее свежий воздух в ваш дом, не позволяя теплу побег.Давайте подробнее разберемся, как они работают!

    Фото: Внутренняя часть типичной системы вентиляции с рекуперацией тепла (HRV). Вы можете увидеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа. Системы HRV производятся многими разными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, Renewaire и Venmar. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

    Зачем нужна рекуперация тепла?

    Современные дома обычно строятся в соответствии с гораздо более высокими техническими стандартами. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии экономичен, во многом благодаря лучшей теплоизоляции. Одна ключевая область улучшение заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на огонь кладем в них подольше. Но есть недостаток: нашим домам необходимо регулярных смен воздуха для поддержания здоровья. Ванны и душевые, мытье посуды, стиральные машины, сушка одежды в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего дома: по данным ведущего производителя систем вентиляции Vaillant, a типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Оставьте эту проблему без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.Открытие двери и окна - очевидный способ избавиться от влаги и принести на свежем воздухе, но если вы сделаете это зимой, то с таким же успехом можете смывайте деньги в унитаз: все тепло у вас дорого введенный в ваш дом, унесет ветер. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо вентилируется, но, вероятно, он также очень холоден, потому что он бесполезен при хранении на тепло; современный энергоэффективный дом решает проблему сквозняков но может быть душно и недостаточно вентилироваться.Так что делать?

    Анимация: Ваш нос работает как своего рода система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух собирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

    Ответ природы

    Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку нуждаются в регулярных запасы свежего воздуха и постоянные облака сырости, «духоты» воздух, от которого нужно избавиться.Как они это делают? Гениальным изобретением назвал нос ! В детстве вы могли понять, что лучше дышите через нос, чем через рот, потому что ваш нос нагревает и фильтрует поступающий воздух. На самом деле ваш нос делает называется теплообмен (или, более технически, регенерация): выходящий воздух нагревает ваши носовые проходы как он уходит; холодный входящий воздух забирает часть того же тепловая энергия поступает в ваши легкие. В результате воздух, которым вы дышите, теплее чем это было бы в противном случае, в то время как выдыхаемый вами воздух прохладнее - и (среди прочего) помогает вашему телу сохранять тепловую энергию.

    Что такое вентиляция с рекуперацией тепла?

    Изображение: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, когда он проходит через теплообменник на выходе из здания. Холодный, сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере его поступления. В идеале, тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

    Преобразователи частоты

    - это, по сути, носы на домах: они состоят из двух вентиляционных каналы, идущие рядом друг с другом, проходящие между внутренней частью и вне дома. Один приносит прохладный свежий воздух; другой несет влажный, несвежий воздух выходит. Умный момент в том, что потоки воздуха бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передавать большую часть тепла входящему воздуху без двух воздушные потоки фактически смешиваются (читайте, как это работает, в нашем статья о теплообменниках).Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно повернуть вверх или вниз вручную или автоматически в зависимости от температуры и влажности. Поступающий воздух к источнику питания также может быть установлен байпас, чтобы в летние дни, когда он на улице холоднее, чем на улице, холодный наружный воздух может быть направлен прямо в дом, не встречая выходящего воздуха (очень похоже на открытие створки окна).

    Изображение: Как работает HRV (более подробно): Это схема реального блока HRV, показывающая два пути воздушного потока и шесть изолированных отсеков более подробно.Свежий воздух поступает в здание снаружи в точке 1 и закачивается в комнату в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, по пути, обозначенному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), нагнетаемого розовым вентилятором. Несвежий отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, обозначенному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает второй вентилятор, окрашенный в голубой цвет.Из патента США 5,632,334: Вентилятор с рекуперацией тепла с функцией размораживания воздуха в помещении, автор Питер К. Гринбергс и Грант У. Майлз. Nutech Energy Systems Inc., 27 мая 1997 г., любезно предоставлено Управлением по патентам и товарным знакам США, с добавленными цветами для ясности.

    В небольших домах HRV может состоять из одного блока на одном стена, которая со временем эффективно вентилирует все здание, двери открываются и закрываются между комнатами. В больших домах и офисах могут быть вентиляционные решетки в каждой комнате, входящие в каналы, проходящие между полы или потолки здания к единственному вентилятору на внешней стене.

    В чем разница между ВСР и ВСР?

    Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но отводит часть влаги из выходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность ваш дом на постоянном уровне. Это важно, если ты не хочешь ваш дом слишком сухой. Как правило, ERV - лучший вариант, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживайте влагу снаружи, уменьшая нагрузку на кондиционер и экономя на счетах за кондиционер.ВСР часто бывает лучше, если у вас нет кондиционера или вы живете в менее влажном климате, так как это поможет снизить влажность, отводя излишек влаги из помещения наружу.

    Фото: Типичная система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете увидеть воздухозаборник и выпускные каналы гораздо четче под этим углом. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

    Каковы преимущества и недостатки ВСР?

    Плюсы

    У

    HRV и ERV есть очевидная привлекательность: они дают тепло, хорошо вентилируются. домой и не позволяйте вам "опорожнять свой кошелек" в атмосферу каждый раз раз вы открываете окна.Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Убирая лишнюю влагу из вашего дома, они лучше для вашего здание, ваша обстановка и ваше здоровье (Правильно проветриваемые дома, в которых не слишком жарко и не слишком влажно, с меньшей вероятностью могут содержать пылевых клещей, которые являются очень частым триггером астмы.) и они помогают поддерживать «климат» в вашем доме на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется от ваш дом через вентиляцию (некоторые производители заявляют, что 85–95 процентов), поэтому они действительно экономят энергию.Сколько энергии? По мнению британского экологического аудитора По расчетам Никола Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, уменьшив потери энергии при вентиляции примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях - до 300 Вт), но все же сохраняется значительная экономия энергии.

    Фото: В больших системах HRV используются подобные воздуховоды, проходящие между этажами и потолками.Фото Уоррена Гретца любезно предоставлено NREL (Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии).

    Минусы

    С другой стороны, HRV дороги в установке на начальном этапе (несколько тысяч долларов является типичным), и они не гарантированно окупятся (типичный годовая экономия может составлять несколько сотен долларов). С другой стороны, деньги не единственная важная мера; по какой цене хорошее качество воздуха в помещении? Вы увидите наибольшую пользу от ВСР в экстремальных климатических условиях: где разница? температура между наружным и внутренним воздухом наиболее высока летом, зима или и то, и другое.В более мягком климате польза значительно снижается. а в некоторых случаях может не существовать. Не забывайте, что типичный В HRV есть пара небольших электровентиляторных нагнетателей, и их содержание стоит денег. бег: вы сэкономите деньги только в том случае, если сможете окупить затраты на установку и обеспечить достаточную экономию, чтобы покрыть текущие тоже стоит. Если вы заботитесь об окружающей среде и денег меньше проблема, позволяющая сэкономить больше энергии при рекуперации тепла, чем вы используете система сама по себе, очевидно, то, на чем вам нужно сосредоточиться.Если вы используете ВСР в особенно холодный климат, вам понадобится немного более сложный оборудование, чтобы предотвратить замерзание системы. ВСР также необходимы регулярные обслуживание, с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 месяцев. Наконец, если ваш дом действительно переживает с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах), вам может потребоваться более одного блока HRV или более сложная установка.

    Сбалансированные системы вентиляции | Building Science Corporation

    Почему система вентиляции?


    Все здания требуют контролируемой механической вентиляции или контролируемого целенаправленного введения наружного воздуха в кондиционируемое пространство.Строительство преднамеренно протекающих зданий и установка открывающихся окон не обеспечивает постоянный приток наружного воздуха в течение всего года.

    Строительные ограждения должны быть «плотно построены, а затем правильно вентилироваться». Почему? Потому что, прежде чем вы сможете контролировать воздух, вы должны его закрыть. Как только вы устраните большие дыры, станет легко контролировать воздухообмен между внутренней и внешней частью.

    При плотном ограждении здания требуется как механическая вентиляция, так и контроль источников загрязняющих веществ, чтобы обеспечить приемлемое качество воздуха внутри дома.Эти подходы схематично показаны на следующих рисунках.

    Сбалансированные системы вентиляции (HRV и ERV)

    Сбалансированная система вентиляции (в отличие от систем только приточной или вытяжной) имеет два вентилятора: один для подачи наружного воздуха в здание, а другой для отвода застоявшегося внутреннего воздуха, в примерно сбалансированных воздушных потоках. Эти системы существенно не влияют на давление внутреннего пространства по отношению к улице.

    В большинстве сбалансированных систем вентиляции тепло - а иногда и влага - передаются между двумя воздушными потоками, уменьшая нагревательные и охлаждающие нагрузки, вызываемые наружным вентиляционным воздухом.Эти системы известны как HRV (вентиляторы с рекуперацией тепла) и ERV (вентиляторы с рекуперацией энергии или энтальпии). HRV обмениваются теплом только между воздушными потоками, тогда как ERV обмениваются теплом и влагой.

    Конфигурации HRV / ERV

    Эти системы можно настроить различными способами; варианты имеют диапазон установленных затрат, уровней энергоэффективности (за счет энергии вентилятора и эффективности рекуперации) и эффективности распределения вентиляционного воздуха по всему дому. Кроме того, конфигурация системы будет зависеть от наличия или отсутствия центрального кондиционера, который можно использовать для распределения вентиляционного воздуха.

    Некоторые конструкции или конфигурации могут вызвать плохое распределение, избыточную утечку воздуха, усугубить проблемы с контролем влажности или плохой поток. Представленные здесь конструкции являются некоторыми из рекомендаций BSC для обеспечения наилучших характеристик. Дополнительные параметры для обеспечения хорошей производительности (а также конфигурации, которых следует избегать) обсуждаются в Руководстве по вентиляции BSC.

    Концептуальная схема сбалансированной системы вентиляции


    Вентилятор с рекуперацией тепла (HRV), установленный в подвале, подключенный к центральной системе обработки воздуха

    Одноточечный HRV или ERV


    • «Упрощенный» подход состоит в том, чтобы выпускать воздух из одной точки и подавать приточный воздух из одной точки.Вытяжка из главной спальни втягивает вентиляционный воздух обратно в эту комнату, не вызывая жалоб на холодный или теплый воздух в спальне.
    • Эта система сама по себе не обеспечивает распределение вентиляционного воздуха по всему дому. Однако это недорогой метод установки HRV / ERV в домах без центрального кондиционера (например, мини- или мульти-сплит, радиаторное или излучающее кондиционирование помещения).
    • Местные вытяжные вентиляторы по-прежнему необходимы на кухнях и в ванных комнатах, если только вытяжка не поступает из одного из этих мест.Однако выкачивание воздуха из зоны приготовления через HRV / ERV не рекомендуется из-за требований к вентиляторам, сертифицированных UL, и риска загрязнения сердечника теплообменника.
    • Плюсы: Вентиляционный воздух поступает напрямую извне и может быть отфильтрован, простое управление и низкие эксплуатационные расходы (отсутствие электрической блокировки с центральной системой кондиционирования воздуха ), ограниченное количество воздуховодов снижает первоначальные затраты
    • Минусы: не позволяет достичь всего - распределение или смешивание в домах

    Многоточечная система HRV или ERV (полностью канальная)


    • Полностью канальная система HRV / ERV является наилучшей практикой: это наиболее эффективный и действенный вариант.Однако у него самая высокая стоимость установки. Эта конфигурация системы, показанная выше, обеспечивает равномерное распределение наружного вентиляционного воздуха в первую очередь в спальни, где люди проводят наиболее продолжительное время в одной комнате (спят с закрытой дверью).
    • Лучшие многоточечные сбалансированные системы вентиляции обычно подают свежий вентиляционный воздух непосредственно в спальни и основные жилые помещения, а также вытяжной воздух из ванных комнат, туалетных комнат, общей кухни и, возможно, других помещений с источниками загрязнения, таких как прачечные.Конфигурация, показанная выше, исходит из общего пространства и поставляет в спальни. В качестве альтернативы, эта система может вытекать из спален и подавать в общее пространство.
    • Местные вытяжные вентиляторы по-прежнему необходимы на кухнях и в ванных комнатах, если только вытяжка не поступает из одного из этих мест. Однако выкачивание воздуха из зоны приготовления через HRV / ERV не рекомендуется из-за требований к вентиляторам, сертифицированных UL, и риска загрязнения сердечника теплообменника.
    • При использовании спальных принадлежностей регистр необходимо размещать осторожно, чтобы не «сбрасывать» холодный зимний вентиляционный воздух прямо на сидящего или спящего человека.
    • Эту конфигурацию можно использовать там, где нет центральной системы кондиционирования воздуха (например, мини- или мульти-сплит, радиаторное или излучающее кондиционирование помещения).
    • Плюсы: Лучшая система в целом. Вентиляционный воздух поступает непосредственно снаружи и может фильтроваться, обеспечивает распределение по всему дому, простое управление, низкие эксплуатационные расходы
    • Минусы: самые высокие первоначальные затраты (требуется воздуховод по всему дому)

    Multi-Point HRV или ERV с частичным подключением к центральному кондиционеру


    • Эта опция забирает отработанный воздух из мест общего пользования и подает наружный воздух в приточную магистраль центрального кондиционера.Затем вентиляционный воздух распределяется по всему дому через систему приточных воздуховодов.
    • Периодическая работа вентилятора воздухоочистителя обеспечивает смешивание в помещении для распределения вентиляционного воздуха. Это достигается с помощью контроллера цикла вентиляторов на воздухообрабатывающем устройстве. Контроллер должен быть настроен на включение вентилятора центральной системы не менее 10 минут в час (например, 50 выключено, 10 включено).
    • Во влажном климате вентилятор кондиционера должен работать всякий раз, когда работает HRV (т. Е. Требуется «блокировка»), чтобы избежать риска конденсации в приточной магистрали.
    • BSC не рекомендует непрерывную работу воздухообрабатывающего агрегата из-за чрезмерного использования энергии вентилятором воздухообрабатывающего агрегата и риска повторного испарения влаги с охлаждающего змеевика в любых климатических условиях со скрытыми нагрузками. Использование высокоэффективного устройства обработки воздуха с регулируемой скоростью (двигатель с электронной коммутацией / ECM) на низкой скорости минимизирует потери энергии для смешивания.
    • Заслонка с электроприводом установлена ​​на приточном воздуховоде, который открывается, когда HRV / ERV работает, и закрывается для предотвращения утечки в воздуховоде во время работы HVAC.
    • Различные потоки воздуха через HRV / ERV могут возникать из-за давления, создаваемого центральным устройством обработки воздуха в магистралях. Дуэльное давление может значительно снизить эффективность вентиляции.
    • Эту систему также можно настроить для извлечения из ванных комнат, а не из коридоров (таким образом, исключая вытяжные вентиляторы в ванных комнатах). Однако необходимо соблюдать минимальный расход выхлопных газов в ванной, и контроль будет более сложным.
    • Местные вытяжные вентиляторы по-прежнему необходимы на кухнях и в ванных комнатах, если только вытяжка не поступает из одного из этих мест.Однако выкачивание воздуха из зоны приготовления через HRV / ERV не рекомендуется из-за требований к вентиляторам, сертифицированных UL, и риска загрязнения сердечника теплообменника.
    • Плюсы: Вентиляционный воздух поступает напрямую извне и может фильтроваться. , обеспечивает распределение по всему дому, умеренные первоначальные затраты (для системы HRV / ERV )
    • Минусы: не может использоваться в доме без центральная система обработки воздуха, требуются взаимосвязанные органы управления и блокировки, умеренные эксплуатационные расходы, влияние давления в магистрали на потоки воздуха

    Многоточечная система HRV или ERV с полным подключением к центральному устройству обработки воздуха

    • Эта опция обеспечивает отвод отработанного воздуха возвратный ствол центрального кондиционера и подает наружный воздух в приточный ствол.Затем вентиляционный воздух распределяется по всему дому через систему приточных воздуховодов.
    • Подобно системе «частичного подключения», используются периодическое перемешивание (смена вентилятора), центральная блокировка кондиционера и моторизованная заслонка на приточном (наружном) воздуховоде. обязательный. Кроме того, «противоборствующие» давления могут вызвать дисбаланс потока.
    • Эта система также может быть оснащена приточным и вытяжным соединениями как с возвратной магистралью кондиционера. Подводящий патрубок должен располагаться на расстоянии не менее трех футов от выпускного патрубка.Эта конфигурация иногда указывается, чтобы избежать риска конденсации в магистрали подачи. Однако в результате блокировка требуется в во всех климатических условиях (в противном случае распределительный воздух «закорачивается» в обратном канале). Кроме того, очень важна моторизованная заслонка: в противном случае при работе воздухоподготовителя наружный воздух будет «пассивно» вытягиваться через HRV / ERV, вызывая чрезмерную вентиляцию помещения.
    • Местные вытяжные вентиляторы по-прежнему необходимы на кухнях и в ванных комнатах, если только вытяжка не поступает из одного из этих мест.Однако выкачивание воздуха из зоны приготовления через HRV / ERV не рекомендуется из-за требований к вентиляторам, сертифицированных UL, и риска загрязнения сердечника теплообменника.
    • Плюсы: Вентиляционный воздух поступает напрямую извне и может фильтроваться. , обеспечивает распределение по всему дому, умеренные первоначальные затраты (для системы HRV / ERV ).
    • Минусы: Нельзя использовать в доме, где отсутствует центральная система кондиционирования воздуха, требуются взаимосвязанные элементы управления и блокировки, умеренные эксплуатационные расходы, влияние давления в магистрали на потоки воздуха.Обычно уязвимы для проблем управления, приводящих к неэффективной вентиляции, особенно если приточная и вытяжная вентиляция подключены к обратному каналу воздухоподготовителя

    Выбор между HRV и ERV

    Часто возникает вопрос, какую систему установить: ERV или HRV? (то есть, восстанавливать ли влагу из отработанного воздуха)

    Производители обычно рекомендуют выбирать в зависимости от климата: HRV рекомендуются для холодного (с преобладанием тепла) или сухого климата, а ERV - для влажного климата.

    Во влажном климате ERV снижает количество влаги, поступающей вместе с наружным воздухом. Однако ERV не осушают и не «сушат» интерьер летом и не охлаждают интерьер . Если влажность является проблемой, необходимо отдельное дополнительное осушение (см. «Информационный лист 620): Дополнительный контроль влажности».

    Тот факт, что ERV улавливает влагу, отправляемую из дома, может быть проблемой или преимуществом, например:

    • В холодном климате ERV в небольшом тесном доме с высокой посещаемостью может не удалять достаточно влаги из дома. зима .Об этом свидетельствует высокая внутренняя влажность, запотевание окон и, возможно, конденсация внутри полостей стен (рекомендуемые уровни относительной влажности см. В разделе «RR-0203: Относительная влажность»).
    • Однако в том же климате использование HRV в большом протекающем доме с низкой посещаемостью может привести к неудобно низким уровням внутренней влажности . Это было бы еще хуже, если бы использовалась чрезмерно высокая скорость вентиляции (например, непрерывная скорость 150 куб. Футов в минуту).

    Использование HRV / ERV в качестве вытяжной вентиляции для ванной комнаты

    Если вы планируете использовать HRV или ERV для замены вытяжных вентиляторов в ванной (таким образом снижая первоначальные затраты), следует отметить несколько моментов:

    • требуется в каждой ванной комнате, чтобы включить HRV / ERV (или довести его до высокой скорости) для удаления загрязняющих веществ из ванной.Большинство производителей продают «удаленный» настенный выключатель, который подключается к основному контроллеру HRV / ERV и позволяет кнопке работать в течение 20/40/60 минут или выполнять аналогичную функцию.
    • К HRV может быть присоединена значительная длина воздуховодов для доступа к ванным комнатам. Поэтому важно спроектировать систему воздуховодов таким образом, чтобы в каждой ванной комнате был достаточный поток. Например, программы ASHRAE Standard 62.2, LEED и Challenge Home требуют минимум 50 кубических футов в минуту для прерывистой вытяжки из ванной. Если эта сумма не разыграна, дом не соответствует требованиям программы.
    • Если есть удаленная ванная комната вдали от HRV / ERV, было бы разумнее проветрить эту ванную комнату с помощью собственного вытяжного вентилятора вместо использования обширных воздуховодов (что может привести к недостаточному потоку воздуха).
    • Непрерывная вентиляция ванных комнат со скоростью 20 кубических футов в минуту - еще один вариант, разрешенный кодексом. Однако при обычном использовании ванных комнат в жилых помещениях это приводит к большей вентиляции (и большему потреблению энергии), чем прерывистая вытяжка.
    • В холодном климате HRV / ERV должен быть настроен на обработку конденсации влажного воздуха в ванной (например.г., ВСР со сливом конденсата, разморозка).


    Контроллер HRV, подключенный как настенный выключатель в ванной комнате. Нажатие на кнопку управления включит HRV на полной скорости на 20 минут, чтобы вытереть воду из ванной. Кроме того, HRV может быть настроен на работу в заданном по времени цикле (определенное количество минут каждый час, 0-60) с выбираемой скоростью (0-100%)

    Предложения для дальнейших исследований:

    Rudd , Армин; Руководство по вентиляции , Building Science Press, редакция 2011 г.

    «RR-0203: Относительная влажность» www.buildingscience.com.

    Информационный лист 620: «Дополнительный контроль влажности» www.buildingscience.com

    Шесть шагов к успеху с вентиляцией с рекуперацией тепла

    Одной из наиболее заметных и, возможно, даже знаковых характеристик сверхэкономичного дома является вентилятор с рекуперацией тепла (HRV) . Эти устройства удаляют из дома застоявшийся воздух и заменяют его предварительно нагретым свежим воздухом снаружи.Результат - лучшее качество воздуха в помещении и меньшее потребление энергии, чем в стандартных домах. Сама система HRV довольно проста: воздухонепроницаемая коробка с теплообменным сердечником, который передает тепло от внутреннего воздуха наружному воздуху, когда он проходит через коробку. В коробке также есть два маленьких вентилятора для перемещения воздуха. Все приведенные ниже пункты в равной степени применимы к HRV и их близким родственникам, вентиляторам с рекуперацией энергии (ERV). Это первая из двух частей серии о ВСР, основанных на тренировках, разработанных Брюсом Манкларком и Дэном Вильденхаусом из CLEAResult.Часть 2 посвящена интеграции блоков HRV с системами воздушного отопления и охлаждения.

    Преимущества ВСР

    Вентиляция необходима во всех современных домах. Когда дома строятся с учетом энергоэффективности, они более герметичны, чем обычное здание, и поэтому нуждаются в том, чтобы свежий воздух распределялся по всему дому. Центральная система вентиляции удаляет застоявшийся воздух из помещений с высоким содержанием влаги, таких как ванные комнаты и кухни, одновременно обеспечивая подачу свежего воздуха в жилые зоны и спальни.Центральная вентиляция также предлагает возможность фильтрации наружного воздуха для удаления твердых частиц, аллергенов и химических загрязнителей. В результате получается хорошо распределенный свежий чистый воздух.

    Все дома платят штраф за вентиляцию, потому что воздух, проникающий через щели и отверстия, необходимо нагревать или охлаждать. Очень воздухонепроницаемая конструкция в сочетании с центральными системами вентиляции дает возможность предварительно нагреть входящий воздух за счет передачи тепла от потока выходящего воздуха. Теплообменник может улавливать от 70% до 95% этого тепла, чтобы уменьшить энергию, необходимую для нагрева поступающего воздуха, что особенно ценно в более холодном климате.

    Вентиляторы с рекуперацией тепла: 6 шагов к успеху

    Несмотря на то, что оборудование HRV хорошо спроектировано и долговечно, эта технология страдает из-за некачественной установки, которая снижает его стоимость. «За все годы моей работы в индустрии HVAC», - говорит Манкларк. «Я никогда не видел, чтобы что-то было так плохо, как HRV». Вот шесть шагов к успеху при выборе и установке HRV.

    1) Расчет необходимого расхода воздуха

    Объем притока свежего воздуха для любого типа вентиляционной системы рассчитывается в соответствии с национальным стандартом, известным как ASHRAE 62.2 - 2016 *, который учитывает как количество жителей, так и кондиционируемую площадь дома. Простое уравнение выглядит так:

    человек x 7,5 + квадратный фут кондиционируемой площади пола x 0,03 = интенсивность вентиляции

    кубических футов в минуту

    Итак, четыре человека, живущие в доме площадью 2000 квадратных футов с 3 спальнями, нуждаются в постоянном потоке воздуха

    (4 x 7,5) + (2000 x 0,03) = 90 кубических футов в минуту

    Эта формула поможет вам достаточно близко, но если вы хотите быть еще точнее, есть сложный онлайн-калькулятор, который позволяет вводить подробные данные для получения более точных результатов.

    2) Выберите эффективное оборудование

    HRV

    имеют внутренние вентиляторы, которые работают много часов в день, а иногда и непрерывно. Вы должны выбрать модель, которая обеспечивает необходимый воздушный поток при минимальном потреблении энергии. HRV должны быть испытаны и сертифицированы Институтом отопления и вентиляции. Большинство производителей указывают результаты этих испытаний в своей документации по продукту. Отличный способ сравнить продукты - это онлайн-версия Справочника сертифицированных продуктов HVI.

    Чтобы выбрать эффективную модель, сначала найдите столбец разумной эффективности восстановления (SRE) в каталоге HVI. Это показывает, насколько эффективно агрегат передает тепло между воздушными потоками. Ищите SRE не менее 80%. Это значение четко отображается в базе данных. Затем вам нужно будет рассчитать, насколько эффективно устройство перемещает воздух. Это называется эффективностью и выражается в кубических футов в минуту на ватт. Хотя этого числа нет в базе данных, вы можете легко вычислить его, разделив чистый воздушный поток (куб. Футов в минуту) на потребляемую мощность (ватты).Вы хотите, чтобы эффективность составляла не менее 1,25 кубических футов в минуту на ватт.

    3) Найдите точки выпуска отработавших газов

    Так как идея состоит в том, чтобы удалить из дома влажный, неприятный воздух, расположите точки выпуска затхлого воздуха в каждой ванной комнате, кухне, подсобном помещении и других местах с повышенной влажностью. Это позволяет рекуперировать тепло из областей дома, где больше всего влаги и запахов. HRV может заменить в этих помещениях вентиляторы точечной вентиляции (вытяжные), чтобы сэкономить деньги и создать более приятную атмосферу.Если домовладельцы любят горячий душ, но не любят запотевшее зеркало, в дополнение к HRV можно установить стандартный вентилятор для ванны.

    Место вытяжки, расположенное рядом с кухонной зоной, должно располагаться на расстоянии не менее шести футов от варочной поверхности. Эта точка выпуска предназначена для удаления общей влаги и запаха готовки. Хотя HRV не предназначены для полной замены вытяжки, в некоторых приложениях с HRV на кухне можно исключить внешнюю вентиляцию вытяжки и использовать ее только в режиме рециркуляции.Как и в случае с точечной вентиляцией в ванной, привычки людей могут диктовать на кухне стандартную вытяжку для удаления влаги и запахов.

    4) Найдите точки подачи свежего воздуха

    Для того, чтобы свежий воздух смешивался по всему птичнику, точки подачи должны располагаться на значительном расстоянии от точек вытяжки. Спальни и гостиные - хороший выбор. Несмотря на то, что поступающий свежий воздух смягчается теплообменником, он обычно немного ниже комнатной температуры, поэтому будьте осторожны, чтобы не доставлять неудобства пассажирам, обдувая их прямо на них.Расположите входящие вентиляционные отверстия высоко на стене, чтобы они смешивались с теплым воздухом и оставались незамеченными. В спальне свежий воздух в туалете позволяет мягко смешиваться с комнатным воздухом. Кроме того, он имеет дополнительное преимущество, помогая сохранять одежду свежей и чистой!

    5) Создание выделенной системы воздуховодов

    Большинство экспертов сходятся во мнении, что для HRV лучше всего иметь собственную выделенную систему воздуховодов. Если в доме есть водяное отопление или бесканальные тепловые насосы, это единственный выбор.В этом случае HRV перемешивает воздух по всему дому. Однако в домах с принудительной системой воздушного отопления и охлаждения можно использовать эти воздуховоды. Это экономит деньги и трудозатрат, а также обеспечивает хорошее распределение свежего воздуха. Интеграция HRV с системами принудительной подачи воздуха требует тщательного планирования, надлежащего контроля и правильной установки. Manclark подробно рассматривает эти вопросы во второй части нашей серии статей: Интеграция вентиляторов с рекуперацией тепла с бытовыми кондиционерами .

    6) Выберите HRV или ERV

    Приведенная выше информация применима как к HRV, так и к ERV, которые могут одинаково хорошо работать в большинстве климатических зон.Но чем разница между вентилятором с рекуперацией тепла (HRV) и вентилятором с рекуперацией энергии (ERV)? Основное отличие состоит в том, что HRV передает только температуру воздуха между исходящим и входящим воздушными потоками. Инженеры называют это явным теплом. Это тепло, которое вы ощущаете непосредственно как изменение температуры воздуха. Но воздух всегда содержит немного водяного пара, и этот пар также содержит энергию. ERV передают явное тепло плюс значительное количество водяного пара между входящим и выходящим воздушными потоками вместе с энергией в этом паре, свойство, называемое энтальпией.Поскольку ERV захватывают эту дополнительную форму энергии, их показатели эффективности обычно выше, чем HRV.

    Но подождите! Разве вентиляция не предназначена для удаления влаги из дома? Зачем нужны устройства, возвращающие часть водяного пара? Некоторые климатические условия очень засушливые, и эта особенность ERV будет полезна. Это может быть полезно во многих внутренних районах американского Запада. На юго-востоке Америки ситуация обратная, но ERV по-прежнему уместен. Здесь воздух в помещении осушен, поэтому при вентиляции будет поступать наружный воздух с гораздо более высокой относительной влажностью.В этом случае ERV отводит влажность наружу и помогает поддерживать более низкую влажность в помещении.

    Эти два примера могут показаться противоречащими друг другу. В одном случае внутри дома поддерживается влажность, а в другом - вытесняется. Однако в обоих случаях водяной пар перепрыгивает через ядро ​​от потока более влажного воздуха к потоку менее влажного воздуха и возвращается туда, откуда он исходил. В соответствии с основами физики, водяной пар переходит от более высокой концентрации к более низкой.
    Если вы выполните эти шесть шагов, чтобы выбрать правильное оборудование, вы будете на правильном пути к достижению лучшего качества воздуха в помещении и большей энергоэффективности. Для получения дополнительных сведений см. Плакат с рекомендациями по системе HRV на сайте BetterBuiltNW.com.

    * Обновленная ссылка на новый ASHRAE 62.2 2016 была добавлена ​​сюда 30.03.2020.

    Разница между HRV и ERV

    Все дома нуждаются в вентиляции, естественной или механической с системой ERV или HRV. Здания и дома больше не строятся, пропускают тепло и влажный воздух, как раньше; Теперь мы строим их настолько герметично, насколько это возможно, особенно дома, сертифицированные по стандарту «Пассивный дом» или LEED. Это делает механическую вентиляцию незаменимой в этих высокопроизводительных домах за счет установки систем вентиляции HRV или ERV. Ключевые вопросы:

    • Сколько свежего воздуха достаточно?

    • Сколько свежего воздуха проникает через ограждающую конструкцию здания?

    • В чем разница между ERV и HRV?

    • Как выбрать между HRV и ERV?

    Сколько свежего воздуха требуется в доме и как лучше его обеспечить - важные вопросы.Рекуперация энергии из отработанного воздуха становится обычным явлением в холодных регионах, и два типа оборудования могут это сделать - HRV (вентиляция с рекуперацией тепла) и ERV (вентиляция с рекуперацией энергии)

    .

    И HRV, и ERV являются нововведением для массового жилищного строительства, и их часто можно спутать. Чтобы прояснить это, мы сначала исследуем, почему вентиляция так важна, а затем объясним варианты и их лучшие применения.

    Вплоть до последних нескольких десятилетий дома были настолько проницаемы для проникновения воздуха, что просачивалось достаточно холодного сухого воздуха, чтобы удовлетворить потребности жителей и гарантировать, что дома не пострадали от влаги.Говорят, что эти дома «дышат», но это было бы похоже на дыхание через кожу, а не через нос.

    В зоне холодного климата это означало, что холодный, сухой зимний воздух необходимо было согреть, а также увлажнить, когда он попал в дом - иначе известный как сквозняк, в то время как горячий и влажный воздух будет поступать летом, если вы хотите. это или нет.

    В настоящее время во имя энергоэффективности дома строятся в соответствии с гораздо более высокими стандартами герметичности, и строительные нормы по всей Северной Америке обновляются, чтобы отразить это, поэтому системы механической вентиляции необходимы для поддержания здорового качества воздуха в помещении по следующим причинам :

    • Для обеспечения кислородом пассажиров, поскольку люди истощают кислород во время дыхания.В достаточно герметичном доме без вентиляции вы почувствуете последствия этого за довольно короткое время.
    • Для удаления загрязняющих веществ - потому что наряду с токсинами, выделяемыми человеческим телом (аммиак, бензол, окись углерода и метан, и это лишь некоторые из них), токсичные химические вещества, такие как формальдегид, в строительных материалах и мебели продолжают выделяться в течение многих лет после установки. . (Вот почему рекомендуется выбирать кухонные шкафы без формальдегида.)
    • Для удаления избыточной влажности, возникающей в результате нормальной деятельности человека, для обеспечения долговечности здания и эффективности отопления, а также для предотвращения образования плесени и грибка в домах.

      Рекомендации Министерства здравоохранения Канады по оптимальному качеству воздуха в помещениях © Health Canada


    Сколько свежего воздуха достаточно?

    Людям очень трудно обнаружить низкие уровни загрязнителей в воздухе , даже если они представляют опасность для здоровья. Идеальная домашняя система вентиляции будет включать датчики, которые могут обнаруживать чрезмерную влажность и все вредные вещества, чтобы соответственно обеспечивать свежий воздух, и мы уверены, что домашняя технология SMART будет разработана, но такой коммерчески доступной системы еще не существует.

    Следовательно, наш лучший вариант в настоящее время - это делать ошибки в отношении безопасности и постоянно обеспечивать минимальную подачу свежего воздуха. Большинство строительных норм и правил полагаются на стандарт * ASHRAE 62.2 (или его разновидности) для установления норм вентиляции домов. Здесь мы получаем технические объяснения всего о блоках ERV и HRV, так что вы всегда можете пропустить это и перейти на страницу вниз, чтобы сделать выводы и помочь выбрать между системами вентиляции ERV и HRV ... но для вечно любопытных, как это работает ", поехали!

    * ASHRAE ( Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, ) является наиболее уважаемым и авторитетным источником стандартов качества внутреннего воздуха.ASHRAE 62.1 и 2 являются признанными стандартами вентиляции и качества воздуха в помещении (IAQ) .

    Согласно действующей версии стандарта ASHRAE (2013 г.) расчет для индивидуальных домов следующий:

    Q = 7,5 куб. Футов / мин на человека + 3 куб. Футов в минуту / 100 кв. Футов жилой площади

    = 12,75 м³ / ч на человека + 5,5 м³ / час на 10 м² жилой площади

    кубических футов в минуту -

    кубических футов в минуту

    Q - Скорость подачи воздуха

    Это уравнение предполагает, что количество жителей равно количеству спален плюс одна, что является разумным предположением для средней семьи, где у каждого ребенка есть своя комната.Расчетное значение относится к минимальной установленной ставке ( Q ). Некоторые нормы (например, Национальный строительный кодекс Канады) настаивают на том, чтобы обеспечить возможность предоставления половины этой стоимости на постоянной основе.

    Обратите внимание, что использованная жилая площадь 3 кубических футов в минуту / 100 футов² в три раза больше, чем в предыдущей версии (2003 г.), поскольку до сих пор считалось, что дополнительные 2 кубических фута в минуту обеспечиваются за счет утечек воздуха в ограждающей конструкции. Стоит отметить, что ключевые профессионалы отрасли все еще обсуждают ценность этого обновления.Это просто еще одно напоминание о том, что отрасль постоянно развивается, равно как и мнения и то, что квалифицируется как последняя «лучшая практика».

    В Канаде мощность вентиляции устанавливается в соответствии с типом и количеством комнат, чтобы учесть активность людей, а не размер жилого помещения.

    Национальный строительный кодекс ссылается на стандарт CAN / CSA-F32 для определения скорости вентиляции в жилом помещении. Но, в любом случае, цель - обеспечить около 0.3 ACH, который является международным стандартом для оценки систем вентиляции.

    Сколько свежего воздуха проникает сквозь стены?

    Достаточно герметичный дом имел бы измеренную герметичность примерно 3 воздухообмена в час при давлении 50 Па (ACH @ 50 Па).

    Для среднего дома (2100 квадратных футов) это будет означать около 75 м³ / ч или 21 л / с (44 кубических футов в минуту) наружного воздуха при нормальных условиях. В реальном выражении это означает, что в доме среднего размера со средней протечкой окон, дверей и стен / крыши весь объем воздуха будет вытекать и заменяться, возможно, 3 или 4 раза в день.

    Предполагая, что дом с тремя спальнями, для определения качества воздуха в помещении (IAQ) потребуется:

    Q = 7,5 куб. Футов в минуту / ок. · 4 ок. + 3 куб. Фут. / Мин. / 100 фут² · 2100 фут² = 93 куб. Фут / мин

    Это немногим более чем в два раза превышает объем естественной вентиляции (44 кубических футов в минуту), который, следовательно, следует считать недостаточным для максимального потребления. Только в случае утечки воздуха качество воздуха, поступающего через оболочку, также должно быть предметом пристального внимания, поскольку сама оболочка служит воздушным фильтром, а это означает, что любые ЛОС или споры плесени, застрявшие внутри стенового блока, могут легко найти свой путь в жилую зону.

    Обратите внимание, однако, что предыдущий стандарт ASHRAE давал бы 51 кубический фут в минуту, что чуть больше, чем объем утечки в ограждающей конструкции здания.

    Выбор между HRV и ERV

    Вентиляция с рекуперацией тепла (HRV) - это система, использующая тепло отработанного отработанного воздуха для предварительного нагрева поступающего свежего воздуха. Это снижает потребление энергии, необходимой для доведения наружного воздуха до комнатной температуры, что позволяет сэкономить деньги на счетах за отопление.

    Подобно системе дыхания человека, о которой говорилось выше, этот обмен воздуха осуществляется в одной части дома, в легком вашего дома, в сердечнике вентилятора HRV.

    Обратите внимание, что исходящий несвежий воздух и входящий свежий воздух никогда не смешиваются в процессе рекуперации тепла; они просто проходят по отдельным каналам в сердечнике вентилятора, теплообменнике, обеспечивая теплопроводность.

    «Коэффициент полезного действия» блока HRV определяет, сколько энергии будет сэкономлено при использовании этого конкретного устройства. Хотя для этого требуется постоянная работа вентилятора, энергия, рекуперированная из внутреннего воздуха, во много раз превышает энергию, необходимую для вентилятора.Стоит отметить, что, по нашему опыту, стоит потратить немного больше на качественный бренд HRV, потому что вентилятор - это то, что обычно ломается первым, и это то, что вы слышите (или нет), а известные бренды много работали над исследованиями и разработками, чтобы используйте энергоэффективные бесшумные вентиляторы, которые служат дольше. Когда вентилятор действительно выходит из строя, эти признанные марки HRV обычно имеют хорошее послепродажное обслуживание и запасные части на складе в течение большого количества лет.

    Типичный КПД составляет от 55% до 75%, но некоторые чрезвычайно эффективные модели имеют КПД 93%.В настоящее время эти последние устройства значительно дороже и обычно доступны только в Европе, хотя, поскольку блоки HRV становятся нормой, блоки с более высокой эффективностью можно найти в США и Канаде. Даже в этом случае, если вы взвесите ценность экономии энергии на полный жизненный цикл устройства, доставка этих относительно дорогостоящих устройств через океан по-прежнему может стать финансово и экологически обоснованным вложением.

    Вентиляция с рекуперацией энергии (или энтальпии) (ERV) идет немного дальше, чем блоки HRV, так как этот тип системы также улавливает некоторую часть влажности в воздухе, чтобы удерживать ее на той же стороне тепловой оболочки, что и возникла. из.

    Таким образом, в холодном зимнем климате система ERV передает влажность из удаляемого воздуха входящему свежему (и сухому) воздуху, чтобы поддерживать уровень внутренней влажности окружающей среды на разумном уровне (от 40 до 60%) в любое время.

    Летом передача влажности в ERV меняется на противоположную, и влажность из наружного воздуха удаляется, прежде чем она попадет в дом. Это экономит энергию за счет снижения нагрузки на системы кондиционирования и / или осушитель. Высокая эффективность передачи влажности будет около 70%, но это значение зависит от фактической влажности с обеих сторон конверта.

    Одно важное замечание: что бы вы ни выбрали для своих нужд между ERV и HRV, всегда будет переключатель включения / выключения питания. Если ваша система слишком шумная, вы, скорее всего, выключите ее на долгое время, даже если вам это действительно нужно. Выберите тихую систему ERV или HRV и убедитесь, что она установлена ​​должным образом, чтобы избежать соблазна отключить часть оборудования, которая представляет собой как финансовые вложения, так и вложения в здоровье.

    ERV или HRV - Что выбрать?

    Лучший вариант между HRV и ERV зависит от вашего климата и конкретных потребностей. .Если в вашем доме слишком влажно зимой (выше 60% относительной влажности), то HRV - лучший выбор, так как он наверняка избавит от избыточной влажности, в то время как ERV будет поддерживать ее на высоком уровне.

    Если верно обратное, и в вашем доме слишком сухо зимой, тогда ERV будет лучшим выбором, поскольку он помогает сохранять влажность, устраняя необходимость (и затраты) на ее создание другими способами.

    Летом использование HRV обычно увеличивает уровень влажности в вашем доме, поэтому ERV лучше использовать в жарких и влажных зонах.Но специальный осушитель, вероятно, справится с задачей намного лучше. По крайней мере, ERV снизит нагрузку на систему кондиционирования воздуха, даже если она не выдерживает высокого уровня влажности снаружи.

    Итак, в конце концов, не существует единственного правильного выбора между системами ERV и HRV. Это зависит от вашего климата, образа жизни и вашего дома. В идеальном мире у нас был бы один из них или интегрированная система, которая автоматически отслеживает и регулирует качество внутреннего воздуха, за исключением того, что нам остается делать выбор.

    Одно можно сказать наверняка, что бы вы ни выбрали, герметичный дом с ERV или HRV - это эволюционный скачок за пределы дырявых домов 20-го века, поэтому, если вы строите или ремонтируете достаточно герметичный дом, особенно если вы выбираете пассивный Сертификат House или LEED, не теряет сна, из-за чего получить, ERV или HRV - просто получите один.

    Дополнительные

    статей о системах вентиляции HRV и ERV см. Здесь в Руководстве по экологическому строительству EcoHome Независимо от того, выбрать ли систему HRV или ERV на основе карты местоположения - благодаря решениям для вентиляции воздуха

    Как инженеры HVAC используют вентиляцию с рекуперацией энергии?

    Вентиляция с рекуперацией энергии (ERV) - одна из наиболее полезных мер по повышению энергоэффективности в технике HVAC.Как мы знаем, большая часть обогрева и охлаждения, обеспечиваемая внутренними помещениями, выбрасывается во внешнюю среду и тратится впустую. Это происходит не только на выходе воздуха, но и через вентиляционные отверстия в ванной и вытяжку мусора. Цель ERV - восстановить часть энергии, содержащейся в воздушном потоке, покидающем помещение.

    Системы

    ERV позволяют экономить как летом, так и зимой, улучшая контроль влажности в помещениях. Поскольку они снижают нагрузку на систему отопления и охлаждения, они часто позволяют использовать меньшее оборудование, снижая капитальные затраты.Наконец, поскольку системы ERV сокращают использование внешних источников энергии, они играют фундаментальную роль в проектировании пассивных домов.


    Повысьте эффективность вашей системы отопления, вентиляции и кондиционирования воздуха с помощью вентиляции с рекуперацией энергии.


    Как работает ERV?

    Вентилятор с рекуперацией энергии использует отработанный воздух HVAC для предварительной подготовки приточного воздуха, который поступает в здание с наружной температурой и влажностью. Этот процесс восстанавливает часть мощности нагрева или охлаждения, которая в противном случае была бы потеряна.

    • Летом система ERV может предварительно охлаждать и осушать подаваемый наружный воздух , обмениваясь энергией с более холодным и более сухим отработанным воздухом.

    • Зимой система ERV предварительно нагревает приточный воздух, отбирая тепло из более теплого отработанного воздуха.

    • ERV снижает потребление электроэнергии системами HVAC, улучшая при этом качество воздуха в помещении.

    ERV основан на теплообмене воздух-воздух с использованием прялки или неподвижного сердечника, где воздушные потоки могут обмениваться энергией без перемешивания.Поскольку каждое устройство ограничено законами термодинамики, система ERV не может достичь 100% рекуперации энергии. Эффективность установок ERV сертифицирована AHRI, и она изменяется в зависимости от условий окружающей среды - производительность обычно определяется отдельно для летних и зимних условий.

    Понимание явного и скрытого тепла в системах ERV

    Чтобы получить четкое представление о том, как работает система ERV, важно понимать разницу между явным и скрытым теплом.Явное тепло участвует в изменении температуры, а скрытое тепло участвует в фазовых изменениях, таких как испарение воды. Система ERV может быть спроектирована для обмена только явным теплом или того и другого.

    • Система ERV, которая осуществляет обмен только ощутимым теплом, предварительно нагревает или предварительно охлаждает воздухозаборник в зависимости от сезона, но без обмена влажности.

    • Система ERV, которая обменивает скрытое и явное тепло, может использовать отработанный воздух для увлажнения или осушения приточного воздуха.

    Например, система ERV, которая обменивается как явным, так и скрытым теплом, может удалять влажность из наружного воздуха до того, как она попадет в оборудование для кондиционирования воздуха. Другими словами, влажность из подаваемого воздуха передается в вытяжной воздушный поток.

    • Без ERV система кондиционирования воздуха должна справляться с полной нагрузкой по охлаждению и по осушению.

    • Однако система ERV может снизить обе нагрузки одновременно.

    В новых конструкциях использование ERV с самого начала может позволить инженерам HVAC уменьшить тоннаж систем кондиционирования воздуха. Это снижает не только их энергопотребление, но и их первоначальные затраты. Зимой ERV работает в обратном направлении, но выгода аналогична: установка снижает общую тепловую мощность, требуемую от печей или котлов.

    Системы

    ERV приводят к более умеренным нагрузкам на HVAC оборудования в течение всего года.В частности, они снижают максимальную охлаждающую нагрузку в жаркие летние дни и максимальную тепловую нагрузку в самые холодные дни зимы.

    Системы ERV и соответствие нормам

    Как и многие другие дополнения к установкам HVAC, вентиляция с рекуперацией энергии подчиняется требованиям строительных норм. Также обратите внимание, что не все погодные и строительные условия подходят для ERV, и в некоторых случаях инвестиции могут быть неоправданными.

    • В случае города Нью-Йорк Кодекс энергосбережения охватывает системы ERV в разделе C403.2.7.

    • Системы

      ERV также должны соответствовать требованиям ASHRAE 62.1 и 62.2 в отношении вентиляции и качества воздуха в помещении.

    Инженеры HVAC могут определить наиболее подходящую систему ERV в соответствии с потребностями вашего здания и местными погодными условиями.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
