Дома серии П-44Т: планировки, фото, характеристики


Описание

Одним из наиболее востребованных проектов жилья на рынке столичных новостроек и в Московской области стала серия П-44Т. Домами такого типа активно застраивали как новые районы (Люблино, Северное Бутово, Новокосино, Марьинский парк), так и места сноса ветхого жилфонда в районах старой застройки (Медведково, Лефортово, Щукино, Южное Чертаново и т.п.). Всего возведено около шестисот домов этой серии в Москве, и около двухсот – в Московской области.

Дома П-44Т выгодно отличаются от строений базовой версии П-44 (возводились до 1999 года) остеклением лоджий, наличием полуэркеров и эркеров, улучшенной теплоизоляцией наружных панелей и усовершенствованной системой водоснабжения, размещением вентиляционного отверстия в прихожей.

В целом дома данной серии считаются весьма успешным инженерно-архитектурным проектом, отвечают международным стандартам по пожаробезопасности и по капитальности (1-е классы), а поэтому продолжают активно строиться в настоящее время.

О прочности конструкции домов свидетельствует и тот факт, что застройщик указывает «100 лет» как расчетный срок эксплуатации дома. Привлекательным является сочетание относительно невысокой стоимости квадратных метров и достаточно высокого уровня комфортности, а также с высокой скоростью строительства квартир серии П-44Т.

Наружная отделка и конструктивные особенности серии

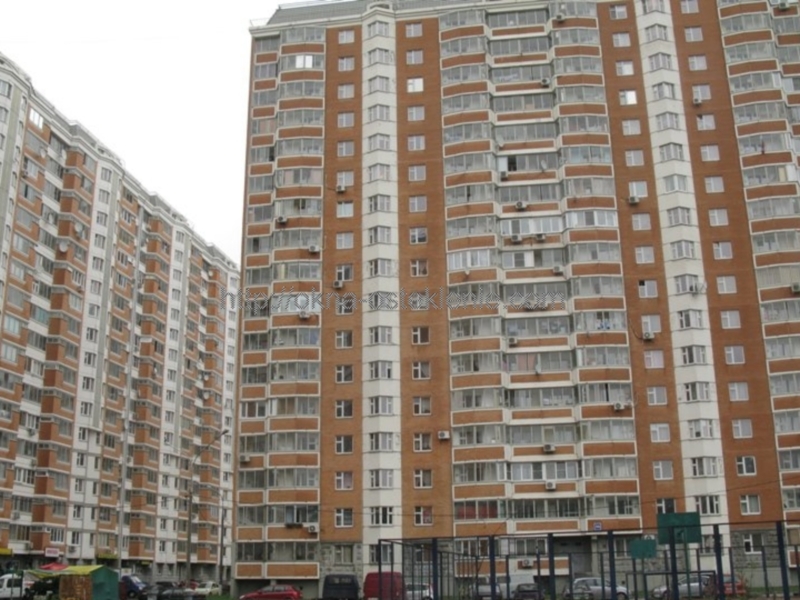

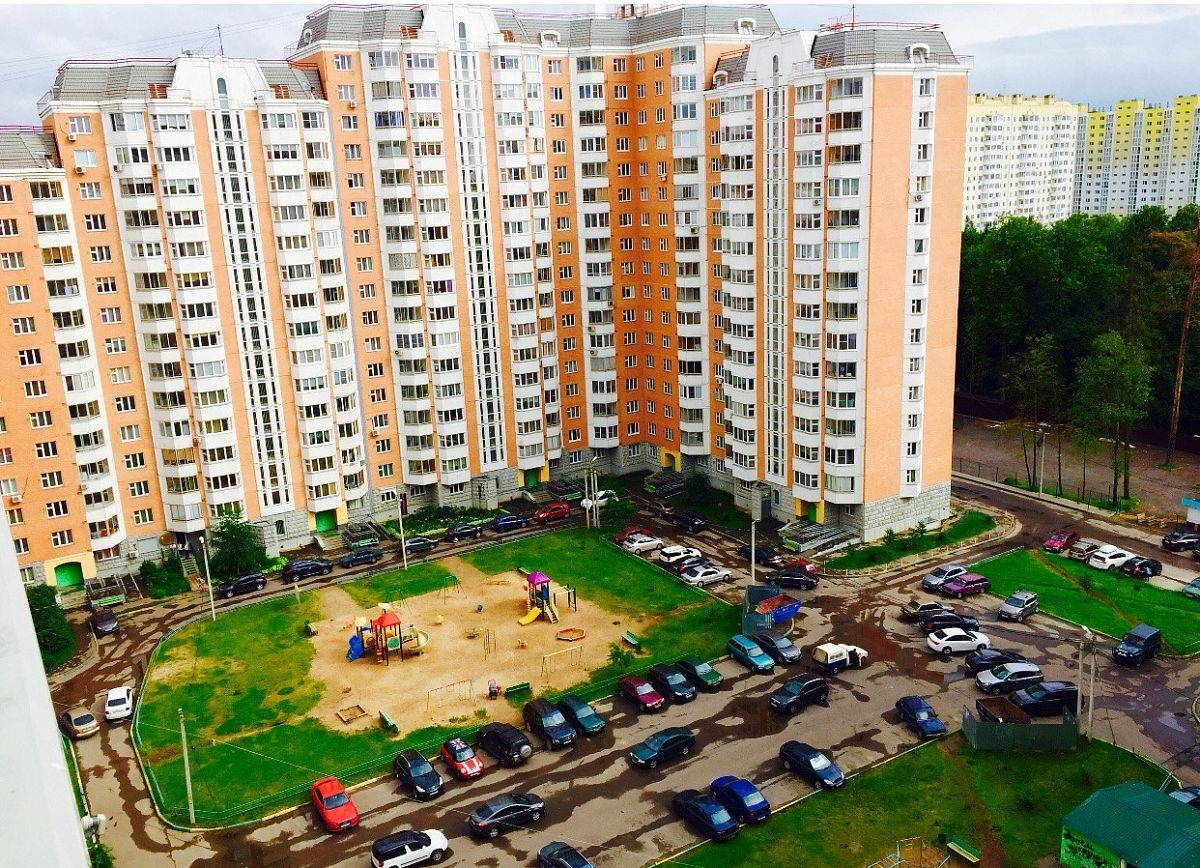

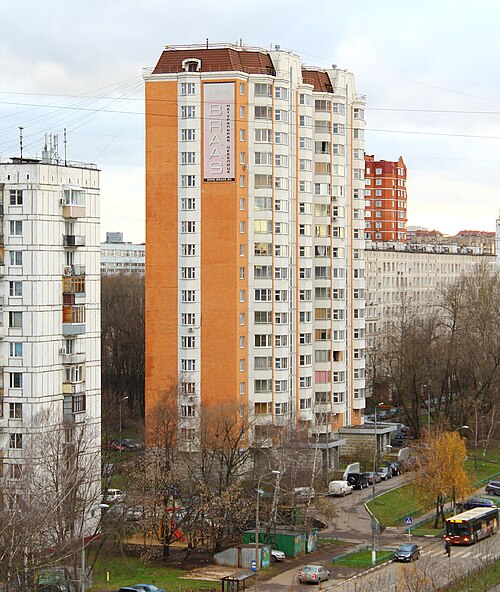

Серию многосекционных домов П-44Т легко узнать по эстетичной отделке фасадов «под кирпич», которая облагораживает внешний вид бетонной конструкции. Наружная отделка дома обычно выполняется в темно-оранжевых или светло-песочных тонах, а отделка нижних этажей, эркеров и полуэркеров в серо-белой цветовой гамме.

Неоспоримыми достоинствами многоэтажек серии П-44Т являются: высокий уровень шумоизоляции у наружных панелей, наличие у отопительных приборов индивидуальных регуляторов, современные противопожарные системы, устройства для оповещения о пожарах, затоплениях, реагирования на открытие дверей техэтажа, подвала, электрощитовой, шахты лифта).

Благодаря тому, что бетонные панели имеют максимально ровные поверхности в сравнении с панелями в других многоэтажках, значительно сокращаются затраты на внутреннюю отделку квартир.

Однако отдельные отзывы свидетельствуют о том, что в новых домах при усадке образуются трещины на стыках панелей и иногда происходит разгерметизация «швов». Поэтому при покупке квартиры необходимо обратить внимание на качество монтажа панелей.

Особенности планировок квартир

Как и в большинстве современных новостроек, в домах П-44Т комнаты изолированные. Кроме того, в некоторых домах, возведенных по этому проекту, квартиры размещаются и на мансардном этаже, привлекательном для многих потенциальных покупателей недвижимости.

Шаг поперечных стен увеличен до 4,2 м, а толщина внутренних стен — 14 см и 18 см, обеспечивает хорошую звукоизоляцию между комнатами. Квартиры имеют раздельные санузлы (за исключением совмещенных санузлов в однокомнатных квартирах). Доступны для покупки квартиры с готовой муниципальной отделкой.

Недостатком П-44Т, как прочих панельных домов, остается наличие большого числа несущих стен внутри квартир, что не позволяет делать перепланировки по желанию собственников жилья. Категорически запрещается срезать подоконные блоки либо делать проемы в несущих стенах в домах данной серии.

Технические характеристики

Параметр

Значение

Альтернативное наименование:
 П-44Т
Регионы строительства:

Москва и Московская область

(Коптево, Свиблово, Медведково, Измайлово, Новое Кожухово, Некрасовка Красногорск, Лобня, Балашиха, Железнодорожный, Люберцы, Химки, Московский, Одинцово, Солнечногорск, в пос. Медвежьи Озёра, дер. Брёхово, пос. Голубое)

Технология строительства:
 Панельный
По периоду строительства: Современные
Годы строительства: С 1997 г. по настоящее время
Перспектива сноса: Снос не предусмотрен даже в дальней перспективе
Количество секций/подъездов: От 1 до 8 (возможны комбинации подъездов разных серий – П-44Т, П-44К, П-44ТМ/25 в одном доме)
Количество этажей: 9-25 (наиболее распространенные варианты – 14, 17)
Высота потолков:
 2. 70-2.75 м
Балконы/лоджии:

Выше 2-го – 3-го этажа имеются застекленные лоджии во всех квартирах.

В 2- и 3-комнатных квартирах предусмотрены эркеры и полуэркеры.

Санузлы:
 Совмещенные — в однокомнатных квартирах, раздельные — в 2- и 3-комнатных.
Лестницы:
 Незадымляемые
Мусоропровод:
 Мусоропровод, оснащенный загрузочным клапаном на каждом этаже
Лифты:

2 лифта: пассажирский (400 кг) и грузопассажирский (630 кг).

В 20-25-этажных подъездах – 2 грузопассажирских и пассажирский.

Количество квартир на этаже:
 4
Площади квартир:
 Общая/жилая/кухня
1-комнатная квартира 37-39/19/7-9
2-комнатная квартира 51-61/30-34/8-13
3-комнатная квартира 70-84/44-54/10-13
Вентиляция:
 Естественная вытяжная с коробом в прихожей
Стены и облицовка:
 Наружные стены — трехслойные ЖБ-панели (бетон — полистирол — бетон) толщиной до 30 см повышенной теплоизоляции
Межквартирные и межкомнатные несущие – Ж/б-панели толщиной 16 и 18 см. Крупноразмерные перекрытия толщиной 14 см по ширине комнат
Облицовка наружных стен «под кирпич», основные цвета — темно-оранжевый, светло-песочный
Тип кровли:
 Плоско-скатная или черепично-скатная кровля коричневого либо зеленого цвета (производства BRAAS ДСК-1).
Производитель:
 ДСК-1
Проектировщики:
 МНИИТЭП (Московский НИИ типологии и экспериментального проектирования)
Достоинства:
 Улучшенная шумоизоляция наружных панелей и «швов», регуляторы на отопительных приборах, медная электропроводка, использование технологии закрытого стыка, соответствие международным стандартам по капитальности и пожаробезопасности, современные системы безопасности.
Недостатки:
Неудовлетворительное качество монтажа наружных стен в отдельных секциях.

Игорь Василенко

Цена остекления квартиры в доме П-44

Настоящее немецкое качество VEKA

Премиальный немецкий бренд на Российском рынке с 1995 года. С VEKA Вы получаете настоящее немецкое качество от компании с 48-летней историей по всему миру.

  • ВСЕ профильные системы высшего класса «А»
  • ВСЕ исполняются морозостойкими и маркируются буквой «М»
  • ВСЕ имеют максимальное 4-стороннее стальное армирование
  • Единый стандарт качества независимо от страны производства

Чем больше воздушных камер, тем меньше воздухообмена и, соответственно, выше теплоизоляция.

Чем шире профиль и больше монтажная глубина, тем выше теплоизоляция.

Профили ТОЛЬКО высшего класса «А»

Согласно ГОСТ 30673-99 «Профили ПВХ для оконных и дверных блоков» по толщине внутренних стенок ВСЕ наши профили являются высшим классом «А» — толщина их лицевой стенки не менее 3 мм.

Нормативы ГОСТ для разных классов:

  • класс «А»: лицевая стенка не менее 3,0 мм
  • класс «В»: лицевая стенка не менее 2,5 мм
  • класс «С»: толщина стенок не нормируется

Обратите внимание, что 80-90% российского рынка это классы «В» и «С» и только 10-20% профилей класса «А». В тоже время в ассортименте VEKA профили ТОЛЬКО класса «А».

Мы принципиально НЕ используем профильные системы классов «B» и «С» (с шириной лицевой стенки меньше 3,0 мм).

ТОЛЬКО морозостойкие профили

Согласно ГОСТ 30673-99 «Профили ПВХ для оконных и дверных блоков» по стойкости к климатическим воздействиям ВСЕ наши профили являются «морозостойкими» — для районов со СРЕДНЕЙ месячной температурой воздуха в январе НИЖЕ минус 20°С.

Нормативы ГОСТ для разных классов:

  • нормальное исполнение «Н»: средняя температура в Январе — минус 20°С и выше
  • морозостойкое исполнение «М»: средняя температура в Январе — ниже, чем минус 20°С

В нашем ассортименте ТОЛЬКО морозостойкие профильные системы, маркируемые буквой «М».

Сопротивление теплопередаче (термическое теплосопротивление) — основной коэффициент теплоизоляции. Определяется отношением разности температур снаружи и внутри помещения к тепловому потоку, проходящему через окно. Чем выше это число, тем лучше эффективность теплоизоляции.

Эволюционные стеклопакеты SmartGlass 2.0

Наши мультифункциональные стеклопакеты работают на Вас и зимой, и летом. Зимой напыление частиц серебра сохраняет до 90% тепловой энергии отопительных приборов, а летом стеклопакет отражает на 25% больше солнечного тепла, чем обычные пластиковые окна.

  • на 42% больше ТЕПЛА зимой (энергосберегающие свойства)
  • на 25% меньше ЖАРЫ летом (солнцезащитные свойства)

Все наши стеклопакеты содержат специальные энерго-эффективные стекла. Мы НЕ используем обычных стекол даже в самых базовых комплектациях.

Системы управления климатом AirDrive I, II и III

В окна встроены оптимальные механизмы проветривания — створки приоткрываются на 1-5 мм в зависимости от выбранного режима. Это НЕ внешние устройства (гребенки или клапаны), а именно ВСТРОЕННОЕ фурнитурное проветривание.

Три опции:

  • AirDrive I: щелевое проветривание (1 режим)
  • AirDrive II: дискретное многоступенчатое проветривание (3 режима)
  • AirDrive III: дискретное многоступенчатое проветривание (5 режимов)

Мы стараемся не ставить гребенки из-за их внешнего вида (только по Вашему желанию). Клапаны в принципе не используем из-за того, что они нарушают целостность окна, снижают его герметичность и прочность (поскольку насквозь просверливается профиль и его армирование).

МАКСИМАЛЬНОЕ стальное армирование профиля

Армирование это стальной каркас внутри профиля ПВХ. Именно оно придает жесткость конструкции. Чем больше стали и углов жесткости, тем надежнее геометрия окна.

Виды армирования:

  • Квадратное – 100% армирование с 4-х сторон, 4 ребра жесткости (максимальное)
  • П-образное – 75% армирование с 3-х сторон, 2 ребра жесткости (обычное)
  • Г-образное – 50% армирование с 2-х сторон, 1 ребро жесткости (очень, очень плохо!)

Все наши профили армируются МАКСИМАЛЬНО — с 4-х сторон и обязательно с 4-мя ребрами жесткости.

Технологам VEKA удалось достичь компромисса между неприхотливостью матовой фактуры и эффектным глянцем.

Приятный блеск и низкая чувствительность к внешним воздействиям — самая заметная особенность наших оконных систем.

Профиль VEKA соответствует не только российскому ГОСТ, но и европейскому строительному стандарту RAL.

Защита от роботов

Защита от роботов
  • IP: 85.140.3.111
  • Браузер: Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0
  • Время: 2021-10-19 03:20:40
  • URL: https://hoff.ru/blog/dvushka-p-44t-planirovka-dlya-semi-s-rebenkom-07022018/
  • Идентификатор запроса: ywb8k52x7yz9

К сожалению, запросы с вашего адреса похожи на автоматические.
Мы вынуждены отправить вас на проверку.
Чтобы продолжить работу, пожалуйста, введите символы с картинки и нажмите кнопку «Отправить» (все буквы в нижнем регистре).

  • IP: 85.140.3.111
  • Browser: Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0
  • Time: 2021-10-19 03:20:40
  • URL: https://hoff.ru/blog/dvushka-p-44t-planirovka-dlya-semi-s-rebenkom-07022018/
  • Request ID: ywb8k52x7yz9

Unfortunately, requests from your address are similar to automatic ones.
We are forced to send you for verification.
To continue working, please enter the characters from the picture and click the «Send» button (all letters in lowercase).

10 удачных вариантов перепланировки двушки

Самые востребованные и реальные для согласования варианты перепланировок двухкомнатной квартиры в новостройках популярной серии п44т.

Перепланировка п44т

Новостройки серии П-44т — одни из самых распространенных в крупных городах России. Не смотря на неплохие исходные квартиры, можно сделать жилье еще более комфортным и продуманным с помощью перепланировки.

Большинство стен в квартирах домов серии П-44т — несущие. С 2007 года стали строить дома с нишами в несущих стенах в квартирах выше шестого этажа, в тех местах, которые оказались самыми востребованными при перепланировках. Эти ниши можно переоборудовать в дверной проем без дополнительного усиления металлоконструкциями. В домах до 2007 года согласовать такой проем все равно реально. ГУП МНИИТЭП, автор этой серии жилых домов, запрещает делать проемы в несущих стенах в не предусмотренных местах и срезать подоконные блоки в домах, построенных после 2007 года.

Сегодня мы рассмотрим варианты перепланировок двухкомнатной квартиры площадью 60,3 м². Мы взяли их на порталах Идеи Вашего дома, Жилэкспертиза и МВК сервис, чтобы проанализировать удачные и не очень решения.

Исходная планировка

Планировка подразумевает две изолированные комнаты, кухню, просторный коридор и раздельный санузел. На кухне есть эркер, в комнатах балкон и лоджия. Одна из вариаций исходных планировок имеет эркер еще и в спальне.

Вариант 1

Что поменялось:



  • Объединение и расширение санузла. Увеличенное место позволит разместить в ванной шкаф и стиральную машинку. Принять взвешенное решение: «Совмещенный санузел: за и против».
  • Достроена перегородка в спальне, которая позволяет удачнее расположить вход в комнату и сделать нишу для небольшой гардеробной или шкафа-купе с доступом из комнаты.



Согласование: несущие перегородки не затронуты, мокрая зона не перенесена — согласовать не составит проблем.

Модификация этого же решения, только без возведения стен в спальне. Демонстрирует возможное расположение мебели при такой перепланировке.

Вариант 2

Что поменялось:



  • Объединение санузла. Без расширения, как в прошлом варианте, но стало просторнее.
  • Перегородку между коридором и кухней демонтировали и перенесли, сделав в кухне дополнительную нишу: несомненный плюс для небольшой кухни.
  • Кусочек коридора отгородили для создания кладовой: удобное место для хранения.
  • Организовали дверной проем между кухней и гостиной. Это необходимая мера для создания кладовой, но теперь гостиная стала проходной: гостям или родственникам в ней будет не комфортно, в детскую или спальню эту комнату также не переоборудовать.
  • В спальне появилась раздвижная перегородка, позволяющая разделить ее на две зоны. Например, спальню и детскую или спальню и кабинет.



Согласование: демонтаж ненесущих перегородок и установку новых согласовать не сложно. Организация дверного проема в несущей стене может вызвать сложности согласования в квартирах, где в этом месте не предусмотрены ниши, но согласовать изменение все же можно.

Это решение очень похоже, только вместо увеличения пространства кухни выбрано увеличение ванной комнаты, а кладовка меньше:

Вариант 3

Что поменялось:



  • Санузел объединили и расширили за счет коридора. Мы не уверены, что такой большой санузел будет функциональным: прошлый вариант с кладовой нравится нам больше.
  • Создание дверного проема между кухней и гостиной, как в прошлом варианте.
  • В спальне воздвигли две перегородки, чтобы сделать более удобный вход и создать нишу для шкафа или кровати. Это логичное решение, не требующее особых затрат.

Согласование: санузел занимает часть коридора, что значит перемещение мокрой зоны: ее необходимо гидроизолировать, тогда согласование перепланировки возможно. Дверной проем аналогично прошлому варианту. Возведение перегородок в спальне не вызывает проблем.



Вариант 4

Что поменялось:



  • Демонтаж перегородок между ванной и туалетом для расширения ванной. Туалет организован с помощью возведения перегородки в коридоре. Хороший вариант, если вам нужна просторная ванная, но при этом вам больше подходит отдельный туалет.
  • Возведение раздвижной перегородки в спальне аналогично варианту 2.
  • Дверной проем между кухней и гостиной, аналогично вариантам 2 и 3.



Согласование: опять мокрая зона перемещается в коридор, а в данном случае еще и появляется необходимость протягивать сантехнические коммуникации. Это сложность как для реализации, так и для согласования, но решить ее реально.

Вариант 5

Что поменялось:



  • Простое объединение санузла.
  • Возведение гипсокартонных перегородок под гардеробы.



Здесь дополнительно снесена перегородка между коридором и кухней и показано возможное расположение мебели:

Согласование: только демонтаж не несущих перегородок. При соблюдении гидроизоляции санузла, согласование будет легким.

Вариант 6

Что поменялось:



  • Расширение ванной за счет коридора.
  • Создания запасного туалета со входом из кухни. На наш взгляд — это не слишком практичное решение.

Согласование: необходимо согласовать перенос мокрой зоны в коридор и сделать гидроизоляцию, планировка согласуема.



Вариант 7

Эта квартира из базовой модификации, домов серии П-44. У П-44 и П-44т похожая планировка двухкомнатных квартир, только уменьшен метраж и нет эркера на кухне и балкона. Мы рассматриваем ее из-за интересной перепланировки, которую частично можно воплотить и в домах П-44т.

Что поменялось:



  • Перенос кухни в коридор — интересное решение. Зона столовой в данном случае организована на месте гостиной, которая располагается в комнате, которую в прошлых вариантах отводили под спальню.
  • Перемещение спальни здесь возможно, потому что вместо кухни расположена большая ванная с зоной отдыха и окном: рай для любителей водных процедур. Она получается личной ванной, примыкающей к спальне и проходом только из нее, прорубленным в стене.
  • В коридоре предусмотрен гостевой санузел.
  • Двери в спальню и гостиную смещаются, чтобы не делать пространство у кухни очень тесным.

Согласование: здесь много сложный решений, таких как перенос кухни в коридор и ванной в кухню. Для серии П-44т будет сложным и согласование переноса большого количества дверных проемов. Согласовать такую перепланировку возможно далеко не во всех случаях.

Фотографии: mvk-service.com, ivd.ru, zhilex.ru

перепланировка, планировка, новостройка

Проект водоснабжения 1-к квартиры жилого дома серии П-44Т

Проект водоснабжения 1-к квартиры жилого дома серии П-44Т с одним санузлом  и кухней, рассчитан для 2-х вариантов трубопроводов TECEflex и TECElogo.

Задание на проектирование:

  Опросный лист для проектирования системы водоснабжения
А Оформление схемы помещений.
1 Размеры помещений, проемов, дверей, окон указано на плане
2 Назначение каждого помещения (спальня, зал, ванная…) указано на плане
3 Месторасположение межэтажных стояков и источников водоснабжения указано на плане
4 Точки водозабора, их высоты, пронумеровать их. указано на плане
5 Возможные места прокладки трубопроводов
Б Исходные данные для проектирования
1 Какую систему трубопроводов планируете применять — TECEflex или TECElogo TECEflex/TECElogo
2 Какая сантехническая арматура будет устанавливаться на входе

Счетчик и фильтр на горячей и холодной воде

3 Точки водозабора -для каждой указать тип прибора, который будет подключаться, если есть возможность указать марку производителя и серию Описание точек водозабора внизу таблицы
  Описание точек водозабора
  Тип прибора Производитель, серия
1 Смеситель для ванны, наружный монтаж, на стене
2 Смеситель для раковины, монтаж на раковине
3 унитаз с бачком, вывод посередине
4 Стиральная машина
5 Мойка кухонная, смеситель на мойке
6 Посудомоечная машина

Схема расположения точек водозабора, стояков:

 Схема расположения трубопроводов, коллекторов.  Схема водоснабжения в формате PDF.





 TECEflex — стоимость труб, фитингов, коллекторов, теплоизоляции без учета скидки (по состоянию на 19.05.2014)

№ Товар Кол-во Ед. Цена Сумма
1 TECEflex 7 320 16 Универсальная многослойная труба 16 x 2,2 мм 732016 18 м 122,00 2 196,00
2 TECEflex 7 320 20  Универсальная многослойная труба 20 x 2,8 мм 732020 4 м 165,00 660,00
3 TECEflex 7 050 04 Соединение прямое с внутренней резьбой, 20 мм x 3/4″ IG 705004 4 шт 287,00 1 148,00
4 TECEflex 7 055 04 Соединение прямое с ниппелем, 20 мм x 3/4″ AG 705504 6 шт 222,00 1 332,00
5 TECEflex 7 085 16 Уголок с настенным креплением, 16 мм x 1/2″ IG 708516 9 шт 315,00 2 835,00
6 TECEflex 8730007 Коллектор 3 контура, с запорными вентилями, номинальный проход 3/4″ с выводами 3/4″ евроконус 8730007 3 шт 1 607,00 4 821,00
7 TECEflex 7 133 16 Концовка разборная 3/4″ (евроконус) для универсальной трубы 713316 9 шт 224,00 2 016,00
8 Энергофлекс Супер С 18/6 Трубка теплоизоляционная, 6 мм, трубка 2 метра 18/6 18 м 9,00 162,00
9 Энергофлекс Супер С 22/6 Трубка теплоизоляционная, трубка 2 метра 22/6 4 м 10,00 40,00
10 TECEflex 7 345 16 Пресс-втулка для универсальной многослойной трубы, 16 мм 734516 9 шт 36,00 324,00
11 TECEflex 7 345 20 Пресс-втулка для универсальной многослойной трубы, 20 мм 734520 10 шт 54,00 540,00

Итого: 16 074,00

 TECElogo — стоимость труб, фитингов, коллекторов, теплоизоляции без учета скидки (по состоянию на 19. 05.2014)

№ Товар Кол-во Ед. Цена Сумма
1 TECElogo 870 00 16 Универсальная многослойная труба, диаметр 16 мм 8700016 18 м 78,00 1 404,00
2 TECElogo 870 00 20 Универсальная многослойная труба, диаметр 20 мм 8700020 4 шт 114,00 456,00
3 TECElogo 871 00 04 Соединение прямое с внутренней резьбой d20 мм х 3/4″ IG 8710004 4 шт 304,00 1 216,00
4 TECElogo 871 01 05 Соединение прямое с ниппелем, d20 мм х 3/4″ AG 8710105 6 шт 290,00 1 740,00
5 TECElogo 872 00 02 Уголок с настенным креплением, d16 мм х 1/2″ IG 8720002 9 шт 294,00 2 646,00
6 TECEflex 8730007 Коллектор 3 контура, с запорными вентилями, номинальный проход 3/4″ с выводами 3/4″ евроконус 8730007 3 шт 1 607,00 4 821,00
7 TECElogo 874 02 16 Концовка разборная 16х3/4″ (Евроконус). для универсальной металлополимерной трубы TECElogo 8740216 9 шт 348,00 3 132,00
8 Энергофлекс Супер С 18/6 Трубка теплоизоляционная, 6 мм, трубка 2 метра 18/6 18 м 9,00 162,00
9 Энергофлекс Супер С 22/6 Трубка теплоизоляционная, трубка 2 метра 22/6 4 м 10,00 40,00

Итого: 15 617,00

Инструмент для монтажа систем TECEflex и TECElogo вы можете взять в аренду или купить.

Автор: Катараев Константин

Выпуск 232. Снова про П-44.: moya_moskva — LiveJournal

В дополнение ко множеству  предыдущих постов  про серию  П-44 и её клоны.

Для общего развития:  ВСН 170-80

ИНСТРУКЦИЯ ПО МОНТАЖУ 16-ЭТАЖНЫХ КРУПНОПАНЕЛЬНЫХ
ЖИЛЫХ ДОМОВ ИЗ УНИФИЦИРОВАННЫХ
ИЗДЕЛИЙ ЕДИНОГО КАТАЛОГА СЕРИИ П44/16,
ВОЗВОДИМЫХ ДСК-1

ГЛАВМОССТРОЙ
МОСКВА — 1982
Главное управление по жилищному и гражданскому строительству в г. Москве
ГЛАВМОССТРОЙ при МОСГОРИСПОЛКОМЕ
ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ

ИНСТРУКЦИЯ
ПО МОНТАЖУ 16-ЭТАЖНЫХ КРУПНОПАНЕЛЬНЫХ
ЖИЛЫХ ДОМОВ ИЗ УНИФИЦИРОВАННЫХ
ИЗДЕЛИЙ ЕДИНОГО КАТАЛОГА СЕРИИ П44/16,
ВОЗВОДИМЫХ ДСК-1

ВСН 170-80

Главмосстрой

МОСКВА — 1982

«Инструкция» разработана лабораториями сборного домостроения (разделы 1-4, 6, 7, 9, 11 и 12 — инж. Ю. Н. Домашенко, раздел 10 — канд. техн. наук, Ю. Б. Волковым, зав. лабораторией канд. техн. наук Ф. С. Белавиным) и герметизационных и огнезащитных работ (раздел 8 — инж. А. И. Щипановым, Ю. А. Зонтовым и З. В. Жуковой) НИИМосстроя, отделами внедрения прогрессивной технологии, передовых методов труда и средств малой механизации при, производстве строительно-монтажных работ (раздел 5 — инж. В. Д. Фельдманом и И. Г. Карцевой) и проектно-технологическим и средств малой механизации (инж. А. Н. Абрамовичем) треста Мосоргстрой совместно с Домостроительным комбинатом № 1 (инж. М. В. Храпуновичем) и СПКТБ «Кассетдеталь» (инж. П. И. Эпштейном) Главмосстроя.

«Инструкция» составлена в соответствии с требованиями соответствующих глав СНиПов (III-2-75; III-9-74; III-15-76; III-16-80; III-20-74; II-28-73; III-4-80; и др.), строительных норм (СН-393-78; СН-78-79 и др.), проектов типовых жилых секций П-44-1/16 и П44-4/16 и рабочих чертежей альбомов деталей узлов ПДС1, НДС1, КДС1 (выпуска 1981 г. ), разработанных Московским научно-исследовательским институтом типового и экспериментального проектирования (МНИИТЭП), и действующих Ведомственных строительных норм и инструкций (см. приложение 1).

При разработке «Инструкции» учтены замечания МГОКД, МНИИТЭПа, ДСК № 1, треста Мосоргстрой, ОПКТБ «Кассетдеталь», Горкома профсоюза рабочих строительства и промышленности строительных материалов и Технического управления Главмосстроя.

Ордена Ленина Главное управление по жилищному строительству в г. Москве

ГЛАВМОССТРОЙ
при Мосгорисполкоме

Техническое управление

Ведомственные строительные нормыГлавмосстрой

ВСН 170-80

Инструкция по монтажу 16-этажных крупнопанельных жилых домов из унифицированных изделий единого каталога серии П44/16, возводимых ДСК-1


1. 1. «Инструкция» составлена в соответствии и в развитие СНиПа и распространяется на строительство 16-этажных крупнопанельных жилых домов из унифицированных изделий единого каталога серии П44/16, возводимых Домостроительным комбинатом № 1 Московского государственного объединения крупнопанельного домостроения (МГОКД) Главмосстроя.

1.2. Монтаж сборных конструкций крупнопанельных жилых домов этой серии производится по рабочим чертежам к типовым проектам жилых секций типа П44-1/16 и П44-4/16 (выпуска 1980 г.) и альбомам деталей узлов ПДС1, НДС1 и КДС1 (выпуска 1981 г.), разработанным Московским научно-исследовательским институтом типового и экспериментального проектирования (МНИИТЭП), а также по проектам производства работ и технологическим картам.

1.3. При строительстве жилых домов серии П44/16 необходимо руководствоваться настоящей «Инструкцией», действующими СНиПами, нормативными материалами и инструкциями (приложение 1).

Схемы рекомендуемой последовательности монтажа и временного крепления сборных элементов конструкций подземной и надземной частей жилых домов этой серии приведены в приложениях 4-12.

ВНЕСЕНА НИИМосстроемУТВЕРЖДЕНА
Техническим управлением Главмосстроя
29 декабря 1980 г.		СРОК
ВВЕДЕНИЯ
1 марта 1981 г.

1.4. При строительстве жилых домов серии П44/16 в других климатических районах и поясах дополнительно к положениям этой «Инструкции» следует учитывать специфические требования по производству работ в этих районах, которые должны быть оговорены в проектах привязки и отражены в проектах производства работ.

2.1. Жилые дома серии П44/16 — крупнопанельные многосекционные 16-этажные, из плоских однослойных и многослойных, бетонных и железобетонных панелей.

Проекты жилых секций домов этой серии разработаны мастерской № 1 МНИИТЭПа на основе каталога унифицированных индустриальных изделий и предназначены для массового строительства в г. Москве, осуществляемого Домостроительным комбинатом № 1 Главмосстроя.

2.2. С целью расширения градостроительных возможностей жилые дома этой серии запроектированы прямолинейной и усложненной конфигурации на основе четырехквартирных широтных прямых секций типа П44-1/16 и угловых секции типа П44-4/16.

Все типы секций образованы из ограниченного числа повторяющихся компоновочных элементов.

Проекты типовых секций откорректированы с учетом опыта строительства в 1979-1980 гг. и предусматривают совершенствование деталей, узлов и конструкций, в том числе лестнично-лифтового узла, балконов и крыши, а также повышение уровня их заводской готовности.

2.3. Широтные прямые секции типа П44-1/16 включают рядовую и две торцевых (правую и левую) секции, отличающиеся между собой наличием или отсутствием в первом этаже электрощитовой или сквозного прохода. Прямые секции имеют в типовом этаже однокомнатную, две двухкомнатные и трехкомнатную квартиры (рис. 1).

Угловые секции типа П44-4/16 включают четыре типа секций (типы 2, 3, 4 и 5) с вариантами окончаний, предназначаемых для формирования домов усложненной конфигурации с учетом необходимой ориентации. Угловые секции позволяют осуществлять блокировку как между собой, так и прямыми секциями типа П44-1/16. Все угловые секции с первым жилым этажом включают две однокомнатных и две трехкомнатных квартиры (рис. 2). Все квартиры с изолированными комнатами, имеют балконы или лоджии (кроме 1 этажа) и предназначены для посемейного заселения.

Рис. 1

Планы тяговых этажей прямых рядовой и торцевой секций
типа П44-1/16 (цифры в скобках даны для 9-16 этажей)

Рис. 2

Планы типовых этажей угловой жилой секции типа П44-4/16
(цифры в скобках даны для 9-16 этажей)

Основные объемно-планировочные показатели рядовой, торцевой и угловой секций приведены в табл. 1.

Таблица 1

Основные объемно-планировочные показатели
секций жилых домов серии П44/16

Наименование показателейЕдиница измеренияСекции
рядовая

тип 1-1

торцевая

тип 1-2

угловая

тип 2-1

Площадь застройкикв. м344345,8364,2
Жилая площадь квартиркв. м20482017,62041,6
Общая (полезная) площадь квартиркв. м3519,23488,83529,6
Средняя общая (полезная) площадь одной квартирыкв. м55,054,555,1
Расчетное количество жильцовчел.208208224
Средняя общая (полезная) площадь квартир на одного жителякв. м16,916,715,8
Площадь летних помещенийкв. м216216225
Площадь внеквартирных помещенийкв. м832,5830,5
Приведенная общая площадькв. м3584,93554,23597,5
Строительный объем жилой части секциикуб. м1460014688,315946
Отношение строительного объема к общей площади—4,144,214,51
Общее количество квартиршт.646464
В том числе
однокомнатныхшт.161632
двухкомнатныхшт.3232—
трехкомнатныхшт.161632
Жилая площадь типового этажакв. м127,7

(128,3)

125,8

(126,4)

127,4

(127,8)

Общая (полезная) площадь типового этажа (в скобках — для 9-16 этажей)кв. м219,6

(220,3)

217,7

(218,4)

220,2

(221,0)


2.4. В жилых домах серии П44/16 высота этажей — 2,80 м. Общая высота зданий (от уровня пола первого этажа) — 47,01 м, а с учетом машинных помещений лифтов — 48,76 м (рис. 3).

В домах предусмотрено современное инженерное, встроенное и кухонное оборудование, лифты и мусоропроводы. В каждой секции по два лифта грузоподъемностью 320 и 500 кг с верхним расположением машинного помещения.

В качестве противопожарных мероприятий для предотвращения задымления путей эвакуации в доме предусмотрены:

— система дымоудаления из поэтажных коридоров;

— возможность создания подпора воздуха в лестничную клетку и шахту лифтов.

Рис. 3

Поперечный разрез жилого дома серии П44/16

Системы дымоудаления и подпора воздуха включаются автоматически по сигналу квартирных тепловых извещателей и от кнопок, установленных в нишах пожарных кранов на каждом этаже.

В качестве дублирующих путей пожарной эвакуации жителей в 2-16-этажах предусмотрены переходы по балконам в смежные секции, а в лоджиях квартир в торцах здания — люки и стремянки в уровне 2-16-го этажей.

Техническое подполье зданий предназначено для внутренних инженерных коммуникаций и предусматривает возможность прокладки транзитных трубопроводов.

2.5. Конструктивная схема домов этой серии — несущие внутренние поперечные стены с шагом 3,0 и 3,6 м. Наружные стеновые панели — навесные. Панели перекрытий опираются на внутренние стены.

2.6. Подземная часть домов запроектирована с применением следующих конструкций:

фундаменты — свайные с монолитными железобетонными ростверками или монолитная железобетонная плита на естественном основании;

наружные стены — железобетонные трехслойные панели толщиной 22 и 28 см, облицованные крупноразмерной глазурованной керамической плиткой;

внутренние стены — бетонные панели толщиной 18 см;

перекрытие — железобетонные плоские панели толщиной 14 см с каналами для электропроводки;

входы в техническое подполье, крыльца и др. — сборные железобетонные элементы.

2.7. Надземная часть жилых домов серии П44/16 решена с применением следующих конструкций:

наружные стены — навесные железобетонные трехслойные панели с утеплителем общей толщиной 28 см. Наружные панели поставляются с окончательной отделкой фасадных поверхностей крупноразмерной глазурованной керамической плиткой с установленными остекленными оконными и дверными балконными блоками и сливами;

внутренние стены — бетонные плоские панели толщиной 14 и 18 см;

перекрытия — железобетонные сплошные плоские панели, размером на комнату, толщиной 14 см, с каналами для электропроводки;

лестницы — из сборных железобетонных маршей с гладкой лицевой поверхностью ступеней и площадок с мозаичными полами;

перегородки — гипсобетонные толщиной 8 см;

шахты лифтов — из объемных железобетонных элементов высотой на этаж, поступающие на стройку с установленными обрамлениями дверных проемов и постоянными дверями в закрытом положении;

санитарные узлы — из полностью отделанных и оборудованных на заводе унифицированных объемных гипсобетонных кабин с железобетонным поддоном;

вентиляционные блоки — гипсобетонные не несущие, высотой на этаж;

электропанели — железобетонные не несущие, высотой на этаж;

лоджии и балконы — железобетонные плиты с опиранием на наружные стены, с экранами ограждений из алюминиевого профиля и гофрированного листа;

крыша — плоская с теплым чердаком и внутренним водостоком. Панели покрытия трехслойные железобетонные с утеплителем, толщиной 20 см, с мастичной безрулонной кровлей, выполняемой на заводе.

Чердак является техническим этажом и в каждой секции служит сборной вентиляционной камерой, объединяющей воздуховоды из кухонь и санузлов квартир с выбросом загрязненного воздуха в атмосферу через общие вытяжные шахты.

2.8. Вертикальные стыки панелей наружных стен выполняются открытого типа с водоотбойной лентой, в лоджиях стыки закрытого типа с герметизацией тиоколовой мастикой АМ-0,5. Кромки панелей наружных стен должны быть покрыты на заводе герметизирующим составом в соответствии с проектом.

Горизонтальные стыки панелей наружных стен приняты открытого типа за исключением балконов и лоджий, где стыки закрытые.

2.9. Горизонтальные стыки панелей перекрытий с внутренними несущими стенами приняты платформенного типа с толщиной шва 10 мм снизу панелей и толщиной 20 мм над панелями перекрытий.

2.10. Все соединения конструктивных элементов выполняются на сварке с применением монтажных металлических связей в соответствии с рабочими чертежами альбомов деталей узлов проекта и требованиями, приведенными в разделе 4 (пп. 4.19-4.24) настоящей инструкции.

2.11. Монтаж конструкций и заделку стыков между сборными элементами подземной и надземной части жилых домов этой серии необходимо выполнять с применением указанных в проекте соответствующих марок бетона и раствора.

При устройстве подземной части домов для монтажа сборных элементов и заделки вертикальных стыков панелей наружных и внутренних стен следует применять цементный раствор марки 200.

При возведении надземной части домов для монтажа сборных элементов и заделки стыков между ними применять цементный раствор для всех этажей марки 150.

2.12. При монтаже жилых домов этой серии необходимо руководствоваться разработанными МНИИТЭПом рабочими чертежами к типовым проектам жилых секций типа П44-1/16 и П44-4/16 (выпуска 1980 г.), альбомами рабочих чертежей деталей узлов (выпуска 1981 г.) по подземной части зданий — альбомы ПДС1 (часть 1-1, часть П/16), по надземной части — альбомы НДС1 (часть 1-1, часть П/16), по чердаку и крыше — альбомы КДС1 (часть 1-1) и др. , а также дополнениями к этим альбомам и техническими информациями, выпускаемыми МНИИТЭПом.

Читать инструкцию далее

Про серию  П44

Современные клоны П44
Выпуск 96. П44к и конструктив серии П44.
Выпуск 55. Малые серии наших дней. МТСК 2003.
П-44 (16-эт. панель)

П-44М (17-эт. панель)П-44Т ( 17-эт. панель)
П-44ТМ (17-эт. панель)
П-44К (17-эт. панель,Башня. ДСК-1)
П44ТМ-25 (25 эт. Панельный, ДСК 1)
****

Вечновисящий пост «Все серии» …

****
Аварии Гражданских зданий.

Предыдущие серии:

TERNA ENERGY SAEO 0,30 (44T.MU) Цена акций, новости, котировки и история

Мюнхен — Цена с задержкой в ​​Мюнхене. Валюта в евро

11,500,00 (0,00%)

На момент закрытия: 8:11 по центральноевропейскому времени

Предыдущее закрытие 11,24
Открытие 11,50
Ставка 0,00 x 0
Спросите 0,00 x 0
Дневной диапазон 11,50 — 11,50
52 Недельный диапазон 11. 10 — 14,92
Объем 100
Ср. Объем 19
Рыночная капитализация Н / Д
Бета (5 лет в месяц) Н / Д
Коэффициент PE (TTM) Н / Д
EPS (TTM) Н / Д
Дата прибыли Н / Д
Форвардные дивиденды и доходность Н / Д (Н / Д)
Дата экс-дивидендов Нет / A
1 год Target Est N / A

  • К сожалению, мы не смогли найти ничего по этой теме.

Откройте для себя новые инвестиционные идеи, получив доступ к объективному и глубокому исследованию инвестиций

rs970622561 Отчет RefSNP — dbSNP

Помощь

На вкладке Variant Details показаны известные варианты размещения в геномных последовательностях: хромосомы (NC_), RefSeqGene, псевдогены или области генома (NG_), а в отдельной таблице: в транскриптах (NM_) и последовательностях белков (NP_). Соответствующие положения транскриптов и белков перечислены в соседних строках вместе с молекулярными последствиями из Sequence Ontology.Если размещение белка недоступно, отображается только транскрипт. Столбец «Кодон [Аминокислота]» показывает фактическое изменение основания в формате аллеля «Ссылка> Альтернативный», включая изменение нуклеотидного кодона в транскриптах и ​​изменение аминокислот в белках, соответственно, с учетом известных сайтов проскальзывания рибосом. Для просмотра нуклеотидов, соседних с вариантом, используйте Genomic View внизу страницы — увеличивайте последовательность, пока нуклеотиды вокруг варианта не станут видимыми.

Геномные размещения

Имя последовательности Изменить
ГРЧ48.п13 чр 1 NC_000001.11: g.155235151A> G
ГРЧ47.п13 чр 1 NC_000001.10: г.155204942A> G
ГБA RefSeqGene NG_009783.1: g.14547T> C
LOC106627981 геномная область NG_042867.1: g.1613A> G
GRCh48.p13 chr 1 альтернативный локус HSCHR1_2_CTG31 NW_003315906.1: g.40174A> G
Ген: GBA, глюкозилцерамидаза бета (минус прядь) Помощь

На вкладке «Клиническая значимость» отображается список записей клинической значимости из ClinVar, связанных с вариацией для каждого аллеля. Щелкните ссылку RCV (например, RCV000001615.2) или идентификатор аллеля (например, 12274), чтобы получить доступ к полному отчету ClinVar.

Не указано в ClinVar

Частота аллелей ALFA
Проект ALFA предоставляет совокупную частоту аллелей от dbGaP. Более подробная информация доступна на странице проекта, включая описания, доступ к данным и условия использования.

Версия выпуска: 20201027095038

Помощь

На вкладке «Частота» отображается таблица референсных и альтернативных частот аллелей, сообщенных различными исследованиями и популяциями. Строки таблицы, где Population = «Global» относятся ко всей исследуемой популяции, тогда как строки, где Group = «Sub», относятся к подгруппам популяции конкретного исследования (то есть AFR, CAU и т. Д.), Если таковые имеются. Частота альтернативного аллеля (Alt Allele) — это отношение наблюдаемых образцов к общему количеству, где числитель (наблюдаемые образцы) — это количество хромосом в исследовании с присутствующим минорным аллелем (находится в «Размер выборки», где Группа = «Sub»), а знаменатель (общее количество выборок) — это общее количество всех хромосом в исследовании для данного варианта (находится в поле «Размер выборки», где Group = «Study-wide» и Population = «Global»).
