Обозначение стиральной машины на плане квартиры

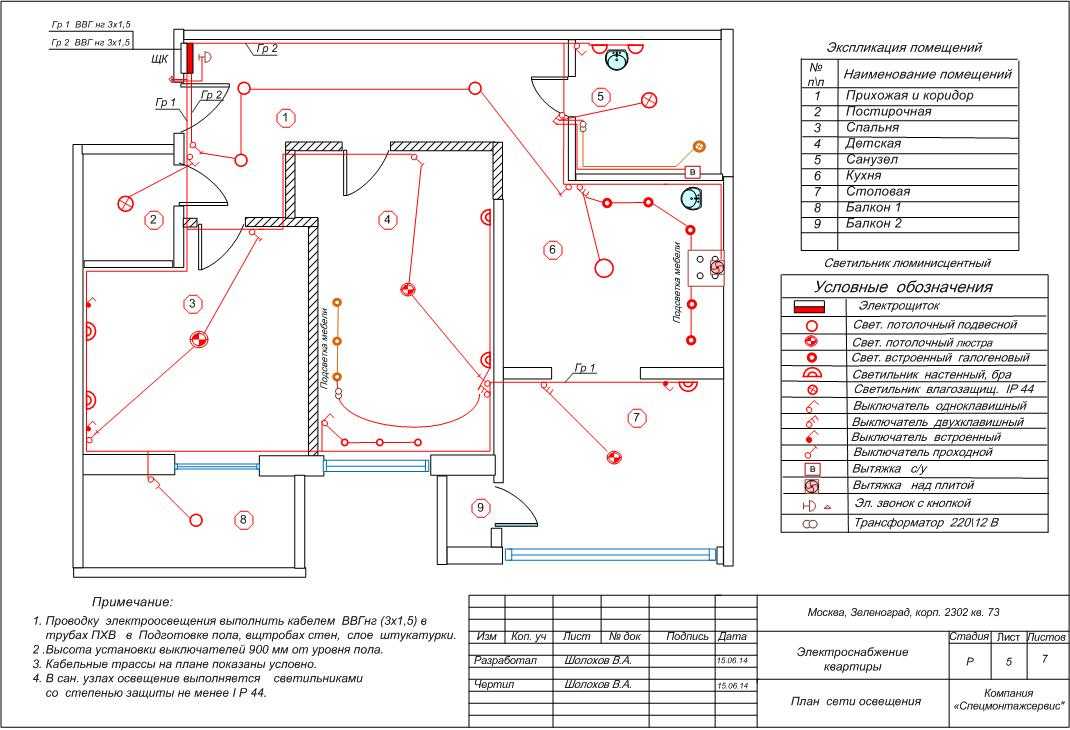

Условные символы на строительных чертежах порой вызывают вопросы у непосвященных заказчиков. Рассматривая проект дома, люди не могут разобраться, каким рисунком что обозначено. Изучая план помещения, они не понимают, где будет размещена основная мебель и техника.
Разберемся, как осуществляется обозначение стиральной машины на плане квартиры. Расскажем, как выглядят другие предметы обстановки на строительных чертежах. Данная информация будет полезна тем, кто собирается строить дом или делать ремонт в квартире.
Значок стиралки на плане
На этапе строительства или ремонта дома, заказчикам приходится рассматривать наброски дизайнеров, вносить в них свои правки при необходимости. На чертежах схематично отображается, где в квартире будет установлена та или иная мебель, сантехника, бытовые приборы. И чтобы быстро сориентироваться, людям нужно понимать, что и каким символом обозначается.
На плане квартиры стиральная машинка-автомат изображается как квадрат, в который вписан круг с жирной точкой посередине.
В современных квартирах стиралки часто устанавливаются в самых неожиданных местах. Особенно, когда речь идет о малогабаритном жилье. Искать соответствующий символ нужно сначала в ванной комнате, если там нет – то на кухне, в коридоре или кладовой.
Если речь идет о коттедже, то обычно стиральные машины размещаются в прачечной. Также найти символ можно на кухне, в санузле, коридоре, гардеробной комнате, подвале. В самых смелых проектах отыскать автомат можно даже в гостиной.
Обозначение стиралки стандартное. Квадрат, в котором прорисован круг с точкой по центру, встречается не только в строительных чертежах, но и в инструкции к машине-автомат и на бирках вещей. Поэтому, запомнив символ раз, перепутать его с чем-то другим будет невозможно.
Как выглядят прочие элементы?
Рассматривая строительный план, можно увидеть множество непонятных символов – кружочков, палочек, разных прямоугольников. Каждое обозначение скрывает за собой какой-то предмет обстановки.
Некоторые рисунки указывают на элементы системы отопления, другие – на мебель, третьи – на бытовые приборы. Расскажем об основных, чаще всего встречающихся изображениях.
- Прямоугольник без левой боковой границы. Это обозначение обеденного стола. В зависимости от размеров это может быть мебель на 4 или 6 персон.
- Круг. Это символ круглого обеденного стола стандартного размера (диаметром 110 см).
- Прямоугольник с маленькой точкой в правом верхнем углу – письменный стол.
- Длинный прямоугольник с обозначенными бортиками по бокам и сверху. Рисунок отдаленно напоминает диван – именно этот предмет мебели и скрывает за собой символ.
- Квадрат с прорисованными бортиками обозначает кресло. Встретить такой символ можно в гостиной, спальне, детской комнате, на балконе и т.д.
- Трапеция, расширяющаяся кверху. Это символ стула. Так указывается расположение и обеденных, и письменных стульев.
- Прямоугольник с диагональной линией из левого верхнего угла в правый нижний.
Так изображается кровать. Такой же рисунок, но меньших размеров, укажет на расположение детской кроватки. - Пустой прямоугольник, все четыре границы которого обозначены. Это символ платяного двухстворчатого шкафа.
- Квадрат, в нижней части которого прорисована горизонтальная линия. Так на плане показывается небольшой одностворчатый шкафчик, размерами 60х70 см.
- Горизонтальная линия с большим количеством перпендикулярных ей штрихов. Так на чертежах рисуется вешалка для одежды.
- Удлиненный прямоугольник с прорисованными снизу клавишами. Так выделяется пианино или синтезатор.
- Такое обозначение можно встретить в кухонной зоне. Этот рисунок информирует о месторасположении мойки.
- Данным символом обозначается металлическая кухонная плита.
Так изображается кровать. Такой же рисунок, но меньших размеров, укажет на расположение детской кроватки.Далее расскажем, как обозначаются некоторые приборы, размещаемые в прачечной. Обычно здесь устанавливаются стиралки, сушилки, машины для отжима белья.
- Квадрат, в котором прорисован круг с точкой – это символ стиральной машинки-автомат.
- Квадрат, сверху которого прорисован небольшой круг, а снизу – жирная точка. Так изображается место размещения сушильной машинки.
Проще всего разобраться с обозначениями в ванной комнате и санузле. Там все рисунки очень правдоподобно изображают действительность.
- Встроенная ванна с прямыми бортами. Габариты могут различаться, конкретные размеры прописаны в плане квартиры.
- Рисунок, обозначающий место расположения умывальника с горячей и холодной водой.
- Данный символ обозначает биде.
- Стандартное обозначение унитаза.
- Квадрат, в котором прорисован прямоугольник поменьше и два небольших круга символизирует душевой поддон.
- Таким символом обозначается писсуар. Встречается он в проектах квартир очень редко, а вот в чертежах коттеджей довольно часто.
Изучая проект многоквартирного дома, можно наткнуться на изображение лифта, мусоропровода и шахты мусороудаления, системы вентиляции.
Также на плане дома схематично показывается, где расположены элементы, отвечающие за отопление помещения.
- Отопительная труба обозначается длинным и тонким прямоугольником.
- Прямоугольник, внутри которого много вертикальных прямых линий указывает на расположение радиаторов отопления. Обычно ставятся батареи под окнами.
- Змеевик изображается в виде нескольких горизонтальных линий, объединенных между собой боковыми границами.
- Отопительный котел обозначается пустым квадратом, снизу которого прорисованы одна или две вертикальные линии (в зависимости от типа устройства).
Анализируя проект строителей, заказчикам важно понимать расположение основной мебели, бытовой техники и коммуникаций. Разбираясь во всех тонкостях, можно вовремя внести поправки в план дома или квартиры. Тогда по окончанию ремонта никаких вопросов касательно обстановки в помещении не возникнет.
- Поделитесь своим мнением — оставьте комментарий
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ ГРАЖДАНСКИХ ЗДАНИЙ | Архитектура и Проектирование
Условные обозначения на строительных чертежах гражданских зданий: Общая комната.
Печи. Вешалки. Лифты. Спальня. Кухня. Прачечная. Мусоропровод. Ванная. Уборная. Водяное и паровое отопление.
| ОБЩАЯ КОМНАТА | 1. стол 80 x 120 x 78 — на 4 человека, 90 x 150 x 78 — на 6 человек
2. круглый стол 110 x 78
3. письменный стол 70 x 130 x 78, 80 x 150 x 78
4. столик для шитья 40 x 55
5. стул 45 x 45 x 47
6. кресло 60 x 65 x 35
7. кушетка 90 x 190 x 40
8. софа 80 x 175 x 43
9. пианино 60 x 140 x 160
11. кабинетный рояль 155 X 114,5,салонный 200 x 150,концертный 275 x 160
12. швейная машина 45 x 85
13. секция книжного шкафа 35 x 70, 60 x 70
14. шкафчик 60 x 70
15. | |
| ПЕЧИ | 1. кафельная печь
2. металлическая печь | |
| ВЕШАЛКИ | 1. расстояние между крючками 15 — 20 см
2. гардероб | |
| ЛИФТЫ | 1. БЛ — больничный лифт; ГЛ — грузовой лифт; ПЛ — пассажирский лифт; РЛ — ресторанный лифт | |
| СПАЛЬНЯ | 1. кровать, наружные размеры 95 x 200, 105 x 210, внутренние размеры 90 x 190, 100 x 200; ночной столик 35 x 35, 40 x 50
2. смежное расположение двух кроватей указанных выше размеров
3. двухспальная кровать 140 — 180 x 200,полуторная кровать 125 x 200
4. детская кроватка, наружные размеры 75 x 160, 80 x 170, 75 x 160
5. шкаф двухстворчатый 60 x 130, трехстворчатый 60 x 200 | |
| КУХНЯ | 1.
2. двойная мойка с дренажной доской 120/60, 140/60, 160/60
3. кухонная раковина
4. ступенчатая кухонная раковина
5. встроенный продуктовый шкаф
6. металлическая кухонная плита | |
| ПРАЧЕЧНАЯ |
2. встроенный котел для кипячения белья
3. стиральная машина
4. центрифуга для отжима белья
5. сушилка | |
| МУСОРОПРОВОД | 1. мусоропровод
2. шахта мусороудаления
3. приточная и вытяжная шахта | |
| ВАННАЯ | 1. встроенная прямобортная ванна 155 x 68, 165 x 68, 169 x 79, 180 x 83
2. колонка на твердом топливе 35,38,40,45,54
3.
4. малогабаритная сидячая ванна 114 x 76, 104 x 71
5. умывальник с горячей и холодной водой
6. сдвоенный умывальник
7. биде 38 x 67
8. ножная ванна 52 x5 2 x 33
9. душевой поддон 80 х 80, 90 х 90, 100 х 100 | |
| УБОРНАЯ | 1. унитаз 38 x 50
2. неканализованная уборная (стульчик) 40 x 50
3. писсуар 20 x 25
4. писсуары в общественных уборных 27 x 60 x 105 | |
| ВОДЯНОЕ И ПАРОВОЕ ОТОПЛЕНИЕ | 1. подающая линия
2. обратная линия
3. компенсирующий трубопровод
4. прибор отопления
5. радиатор
6. отопительная труба
7.
8. расширительный сосуд
9. теплопотребитель (общее обозначение)
10. котел с колосниковой, газовой, нефтяной топкой |
буфет 35 x 140, 35 x 210, 60 x 40,60 x 210
мойка с дренажной доской 100/50, 120/50,110/60
свободностояшая круглобортная ванна с газовой колонкой 150 x 67, 163 x 69, 172 x 76, 182 x 76
змеевикЭрнст Нойферт. «Строительное проектирование» / Ernst Neufert «BAUENTWURFSLEHRE»
