Можно ли делать розетку за духовым шкафом: Можно ли делать розетку за духовым шкафом — Moy-Instrument.Ru

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка,

нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными.

При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Где можно разместить розетку для духового шкафа – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодняшний пост будет небольшим, и, как и некоторые, прежде написанные посты, будет ответом на вопрос, который часто беспокоит начинающих мебельщиков.

А суть вопроса проста – где должна располагаться розетка для духового шкафа?

Скажу сразу, что когда вы проектируете кухонный гарнитур, не поленитесь посмотреть в паспорт оборудования, которое вы планируете встраивать в него. Там всегда обозначены габаритные размеры. И, как правило, габаритные размеры духового шкафа таковы, что, находясь в спроектированном для него коробе (разумеется, при стандартной столешнице, глубина которой равна 600 миллиметров), он почти касается стены.

Другими словами, уже на замере определитесь (даже визуально), где будет расположен короб под духовку (или, может быть, она будет встраиваться в пенал – то же самое). Участок стены за духовкой (ее проекция на стену), должен быть чистым. Если там будет та же розетка, то ей не только невозможно будет пользоваться, но и духовка может не «стать» в короб.

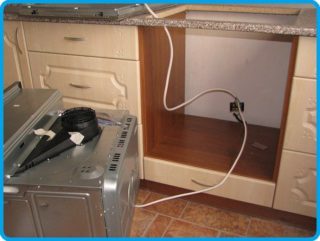

Розетка может находиться за духовым шкафом, ниже его уровня (напротив часто планируемого выдвижного ящика под духовкой с его задней стороны, хотя это не лучший вариант). Обычно, розетки крепят в доступных зонах:

• На стене, где расположен короб под вытяжку
• На рабочей стенке (фартуке) кухонного гарнитура
• За пределами гарнитура

Запитка от духовки к розеткам, расположенным в обозначенных местах, осуществляется удлинителем (благо, за кухонным гарнитуром, есть зазор, в пределах 100мм между коробами и стеной, благодаря которому, можно обеспечить подключение любой техники куда угодно).

Так что, главное, не крепить розетку за коробом с духовым шкафом, а, «раскинув» мозгами (а еще лучше, посоветовавшись с электриком), закрепить ее в удобном и доступном месте.

какую выбрать и где установить, двойная розетка

Содержание статьи:

При установке мощного кухонного оборудования (духовой шкаф, варочная поверхность) следует соблюдать принципы его безопасного подключения – использовать специальные расходники и комплектующие под проводку электрики. Одним из важных элементов является розетка для духового шкафа. Если игнорировать эту норму, бытовая техника прослужит недолго.

Какие розетки нужны для мощного оборудования

Для духового шкафа нужны силовые розетки на 16-32 А, в зависимости от технических характеристик оборудования

Кабель и розетку под духовой шкаф следует подбирать по мощности устройства. Ее обычно указывают в технической документации к технике. В основном духовые шкафы работают при напряжении 220/380 В. Сила тока здесь равна 25/32 А. Все зависит от того, однофазное перед мастером оборудование или трехфазное.

Чаще под мощные шкафы применяют такие розетки для плиты и духовки:

• На 16 А и 220 В. Предназначены для стандартной бытовой техники мощностью до 3,5 кВт.
• На 32А/220 В. Используются с духовыми шкафами однофазными при их мощности 3,6-7 кВт.
• На 20 А/380 В. Предназначены для трехфазной техники.

Все точки питания к мощной технике имеют заземление. Поэтому клемм у них больше, чем у стандартных элементов. Для однофазных розеток предусмотрены две питающих точки и одна «земля». У трехфазных – 3 питающих, одна на заземление, одна для нуля (всего 5).

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

Места установки точек питания

Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:

• на стене в непосредственной близости к горячему оборудованию;
• в зоне влажных объектов: мойка, слив, водопроводные трубы;
• на высоте, много больше рабочей поверхности;
• около газовых труб – от них розетки удаляют минимум на 40 см;
• в непосредственной близости к полу – желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

Хорошей зоной для установки точки питания является стена под столешницей – под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Еще один момент, который стоит учитывать — работа конвектомата (подача пара в промышленные установки). Даже в малых количествах конденсат может оседать на розетке, расположенной за техникой. Это уже допущение аварийной ситуации.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Определение мощности

Мощность – главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.

Параметры, которые нужно учитывать

При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.

Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие. Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).

Чтобы при возникновении аварийной ситуации максимально быстро обесточить кухню, в распределительном щитке лучше предусмотреть автоматы на 32 А.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

• Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
• Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
• Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

Подключение духового шкафа к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

• 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2

• обычная евророзетка на 16А, с контактами под заземляющий проводник

• вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.

• диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

• духовка должна быть мощностью не более 3,5кВт

• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

• медный трехжильный кабель ВВГнГ-Ls 3*6мм2

• розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)

• диффавтомат 32А

• провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

• фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”

• нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”

• жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

• духовой электрический шкаф должен иметь отдельный автомат защиты

• кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Статьи по теме

какая нужна и где установить

Для подключения к сети варочных поверхностей, духовых шкафов, электроплит используют специальные усиленные розетки, обеспечивающие безопасную эксплуатацию мощного оборудования. Пренебрежение правилами подключения энергоемких приборов приводит к перегреву кабеля, оплавлению изоляции, коротким замыканиям и даже пожарам.

Мы расскажем, как грамотно выбрать и подключить розетку для варочной панели и духового шкафа, чтобы долго и безопасно их использовать.

Подготовка к подключению

Варочные панели, духовки, электроплиты подсоединяют к отдельной линии питания, которая выводится непосредственно на главный щиток.

Требования к проводке

Особое внимание уделяют качеству электропроводки — от этого в немалой степени зависит безопасность работы приборов. Если проводка старая и не соответствует требованиям безопасности, прокладывают новый кабель достаточного сечения (зависит от мощности подключаемой техники).

Важно! При замене кабеля выбирают вариант с 3 жилами (обязательно с заземляющим проводом зелено-желтого цвета). Сечение подбирают, ориентируясь на мощность техники. Если нагрузка составляет 3–3,5 кВт, достаточно кабеля с сечением 2,5 мм. Если мощность электрической плиты превышает 3,5–5 кВт, сечение кабеля составляет 4 мм. Для более мощных приборов применяют кабель с сечением 6 мм.

Кабель соединяют с распределительной коробкой через УЗО (устройство защитного отключения) и автомат либо дифавтомат. Эти устройства защитят человека и технику при возникновении нештатных ситуаций.

Описание и характеристики

Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

Вилка

В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.

Место установки

При выборе места для установки следуют общему правилу: розетку и любое вспомогательное оборудование не располагают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Важно! Розетки не располагают слишком близко к полу. На кухне (как и в ванной) велика вероятность подтопления и протечек водопровода.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Расположение духового шкафа и панели

Духовку размещают в специальной нише в мебели, а панель монтируют в столешницу над духовкой. При подготовке места для техники избегают перекосов поверхностей, на которые будет установлено оборудование.

Внимание! Если духовой шкаф стоит неровно, тепло внутри него распределяется неправильно. В результате срок службы прибора сокращается.

Важно предусмотреть зазоры между поверхностями ниши и духовкой для достаточной вентиляции. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5–7 см, между дном ниши и основанием шкафа — от 8–10 см.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит проводят при помощи специалистов или самостоятельно. Самостоятельная установка включает следующие этапы:

1. Отключение питания. Перед началом работ питание на линии отключают и проверяют, что ток в проводе действительно отсутствует.
2. Подготовка места для розетки. На этом этапе делают штрабу перфоратором или болгаркой и устанавливают в стену подрозетник.
3. Подготовка кабеля. В подрозетник вставляют кабель и снимают с него изоляцию. Жилы зачищают на 0,8–1 см.
4. Подсоединение. С розетки снимают декоративную крышку и подсоединяют жилы кабеля к контактам. Подключают желто-зеленый провод заземления к центральному контакту, фазу и ноль — к оставшимся контактам. Устанавливают розетку в подрозетник.
5. Фиксация подрозетника. Изделие закрепляют в стене с помощью раствора гипса или шпаклевки. После высыхания закрепляют шурупами.
6. Установка верхнего корпуса и проверка. Декоративный корпус розетки ставят на место и проверяют работу устройства.

Заключение

Для подключения варочной панели и духового шкафа применяют силовые розетки и вилки. Это правило обусловлено тем, что потребление тока у этих приборов значительно выше обычной бытовой техники. К месту установки прокладывают отдельный кабель достаточного сечения.

Отдельная силовая розетка и выделенная линия питания обеспечивают долговечную и безопасную работу мощной кухонной техники.

«Как подключить духовой шкаф без вилки?» – Яндекс.Кью

Действительно, многих купивших новые духовые шкафы очень удивляет, что вилки у них нет в принципе, только шнур и жилы (провода) для подключения к сети. Для начала скажу, почему так делается. Нет, производители не экономят на вилках.

Просто духовки зачастую имеют очень высокую мощность (3-4 кВт). И если незнающий человек просто воткнет вилку в розетку (а так скорее всего и случится), то с большой вероятностью «выбьет» электросеть в доме. Лучше всего проложить для духового шкафа отдельную линию и отдельный автомат (предохранитель) на электрощитке. Делать это должен специалист, который оценит вашу электросистему и проводку, поэтому вам и не предлагается вилка.

Кроме того, отсутствие вилки дает вам возможность выбрать способ подключения прибора к сети. Например, можно соединить питающий кабель духового шкафа с проводкой напрямую, без розетки и вилки (болтовое соединение с помощью клемной колодки, скрутка проводов).

Это надежное соединение, но оно неудобно в случае, если надо быстро отсоединить прибор от электросети.

Если вы хотите использовать соединение с помощью розетки и вилки, то … надо, конечно же, купить розетку и вилку. Рекомендую марку Legrand, надежные приборы. И имейте в виду, что расчетный ток вилки и розетки не должен быть меньше тока, потребляемого электроприбором. Но большинство розеток рассчитаны на ток, которые потребляют кухонные приборы (16-32 А).

При присоединении к вилке потребуется опрессовать кабель от духовки наконечниками НШВ и пропустить через корпус вилки. Затем подключить желтую жилу к клемме «земля». Коричневая жила — фаза, синяя — ноль, сажаете их на крайние контакты вилки (где фаза, где ноль — значения не имеет). Чтобы провод не болтался, надо зафиксировать его поджимающим хомутиком и закрутить корпус вилки.

https://youtube.com/watch?v=8pS69oVPeW8%3Fwmode%3Dopaque

Если у вас нет возможности тянуть отдельную линию к щитку, то стоит использовать особые розетки с автоматом. Подробнее о них и их установке написано здесь.

https://youtube.com/watch?v=QQ5bMtXCxrk%3Fwmode%3Dopaque

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Нет питания на розетках в одной комнате или стене

Эта страница вопросов и ответов поможет вам определить, почему не получает питания от розеток в одной комнате или на одной стене . Не забывайте всегда отключать или отключать питание перед устранением неполадок с электричеством.

Вопрос: На розетки вдоль одной стены больше не подается питание. Вышедшие из строя розетки находятся на нашей кухне. Эта проблема возникает только на одной стене не во всей комнате.Столовая и кухня расположены бок о бок и разделены стеной с неработающими розетками. Розетки на боковой стене столовой все еще работают. Итак, наша проблема — всего одна стена розеток на нашей кухне, куда мы подключаем все наши приборы, не работает . Мы проверили блок выключателей в гараже, выключатели не сработали. На розетках нет кнопки сброса GFI для нажатия. Что я могу сделать, чтобы устранить неполадки и исправить это?

Ответ: Первое, что нужно сделать, это отключить все, что подключено ко всем розеткам, на которые нет питания.Затем сбросил назначенный (и, надеюсь, маркированный) кухонный выключатель в коробке выключателя , выключив его, а затем снова включив. Иногда может показаться, что выключатель не сработал, но на самом деле это так. Выключив и снова включив его, вы убедитесь, что прерыватель включен и подает питание на эту часть вашего дома. Проверьте, есть ли у вас питание на стене, и если да, то это просто сработавший выключатель. Если это не помогло решить вашу проблему, см. Ниже, что делать дальше.

Если выключатель включен, а на розетки по-прежнему не подается питание на стене, убедитесь, что даже если один из них является GFI, нажмите кнопку сброса . Если нет кнопки сброса GFI, то ваша проблема может заключаться в том, что одна розетка повреждена или имеет ослабленный провод . Это может быть причиной отсутствия питания на других розетках. Проще говоря, неработающие розетки могут быть подключены гирляндой. Думайте об этом как о старых рождественских огнях. Когда один вышел, все погасли.Ваши розетки также могут быть подключены таким образом. Необходимо определить, какая розетка первой в ряду не работает . Скорее всего, это розетка, в которой ослаблен провод, она вышла из строя или, возможно, сгорела.

Более новые розетки в США имеют более простой способ прокладки проводов. Эти розетки экономят время при установке розеток, но иногда могут отсоединяться провода . Эти типы выходов называются выходами с ударом в спину или с ударом внутрь. Если у вас есть розетки такого типа, вы можете проверить, не выскочил ли провод. Выключите прерыватель розетки, прежде чем выполнять какие-либо действия по устранению неисправностей, связанных с электричеством. Удалите 1 винт, удерживающий настенную пластину. Выкрутите 2 винта, которые удерживают розетку на месте. Осторожно вытащите розетку и проверьте, подключены ли все провода. Если вы обнаружите, что в розетке отсоединился провод, вы можете либо вставить провод обратно в разъем, из которого он отсоединился, либо подключить его к винтовому разъему, чтобы он больше не выскочил.

Если вы обнаружили розетку, в которой отсоединился провод, и вы исправили ее, установите розетку на место и снова включите прерыватель. Возьмите ночник или что-нибудь простое, подключите его и убедитесь, что он загорается. Если да, то проверьте остальные розетки, и теперь все они должны работать правильно. Если вы столкнулись с перегоревшей розеткой, то ее нужно будет заменить. Не забывайте всегда отключать питание перед выполнением любых электромонтажных работ.

Ваша розетка не работает? Как сбросить розетки GFCI и автоматический выключатель

Если ни одно из вышеперечисленных действий не помогло решить проблему с розеткой, то, возможно, лучше всего позвонить профессиональному электрику, чтобы быть в безопасности .У вас может быть неисправный выключатель в самой коробке выключателя или другая, возможно, опасная проблема с проводкой, с которой должен работать профессионал.

Если вам известен другой безопасный и простой способ поиска и устранения неисправностей в электрической розетке, оставьте комментарий ниже, чтобы помочь другим нашим читателям.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — DIY Repair Assistant

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесь
Еще «Сделай сам» Советы, хитрости, идеи, ремонт «Сделай сам»:

,

Можно ли узнать эту силу

Около

«Возможно ли изучить эту силу?» — запоминающаяся цитата, произнесенная Энакином Скайуокером в фантастическом фильме 2005 года « Звездные войны: Эпизод III — Месть ситхов» . Онлайн, на скриншоте этой строки есть использовался как образ реакции, выражающий благоговение перед другим.

Происхождение

19 мая 2005 года вышел фильм Звездные войны: Эпизод III — Месть ситхов .В фильме персонаж, сенатор Палпатин, рассказывает персонажу Энакину Скайуокеру (которого изображают Ян МакДиармид
и Хайден Кристенсен соответственно) «Трагедия Дарта Плэгаса Мудрого» — миф о человеке, который мог воскресить людей из мертвых. В конце речи Анакин спрашивает: «Можно ли изучить эту силу?»

Хотя сцена, вероятно, обсуждалась на многочисленных форумах, посвященных фильму, один из самых ранних изолированных клипов на тот момент был опубликован 28 января 2013 года на YouTube GoldGoall.Пост получил более 25 000 просмотров (показано ниже).

Разворот

2 октября 2016 года Imgur Actualdeadpool опубликовал гифку с моментом. Запись набрала более 1100 просмотров менее чем за три года (показано ниже, слева).

17 марта 2017 года пользователь Instagram @ohmyforce опубликовал двухпанельный мем с места событий. Пост получил более 1300 лайков примерно за два года (показано ниже справа).

В следующем году, 5 января 2018 года, аккаунт в Facebook Just Jedi Things разместил двухпанельный мем, в котором реакция Анакина соответствует диаграмме, на которой мужчина мочится спиной к унитазу.Пост получил более 4300 откликов, 1200 комментариев и 1200 репостов за один год (показано ниже)

Различные примеры

Поисковый интерес

Магазин «Знай свой мем»

Внешние ссылки

,

Изучение английского языка | BBC World Service

когда или пока Мы используем , когда и , а — как подчиненные союзы. ввести наречных придаточных предложения времени .Они означают во время время, которое и указывает, что что-то происходит или происходит когда произошло что-то еще: Заключенные сбежали когда / в то время как тюремные надзиратели обедали. Когда / пока тюремные надзиратели ели их обеда, заключенные сбежали. Обратите внимание, что мы также можем использовать as и while таким же образом, хотя они иногда звучат более формально или литературно Когда зашло солнце, я потягивал ром с колой на балконе. Я потягивал ром с кокаином на балконе , а солнце медленно садилось за горизонт. Обратите внимание, что во время , что также вводит более длительный период времени, это предлог, который используется с существительным или существительным фраза : Впервые я встретил свою будущую жену во время моего пребывания в Касабланке. Я впервые встретил свою будущую жену , когда жил в Casablanca. когда нет Мы используем , когда , а не while, чтобы говорить о том, что происходит одновременно с более длительным действием или событием, описанным в основная статья: Я спал в своем кресле , когда Дора позвонила , чтобы сказать, что она не возвращался домой. Мы играли в монополию , когда погас свет . Мы также используем , когда , а не while, чтобы говорить об одном событии, которое происходит сразу за другим и говорить о периодах времени в прошлом. Когда погас свет , все застонали: «О нет, ни разу не отключили электричество!» Когда я был маленьким мальчиком , отключение электричества было очень частым, но это было сразу после войны. Когда также можно использовать вместо всякий раз, когда , то есть каждый раз , что : Я всегда навещаю свекровь , когда я в Манчестере. Я всегда навещаю свекровь всякий раз, когда нахожусь в Манчестере. пока не когда Мы, , часто предпочитаем, а — когда описывать более длительное действие двух событий или говорить о двух более длительных действиях, которые происходят одновременно: Дора оставила сообщение на голосовой почте , пока я спал в кресле. Пока писала рождественские открытки , дети украшали елку. Я готовил ужин , а Дженни гладила . Обратите внимание на приведенные выше примеры, что, хотя прогрессивное время обычно используется для описания более длительного действия, связанного с некоторым временем временная оговорка, возможны также простые времена. Обратите внимание, что часто можно опустить тему + быть в when- и while-clauses , если основной и подчиненный статьи относятся к той же теме: Когда (вы) переходите дорогу , будьте осторожно смотреть направо, налево и направо снова. Они наткнулись на человеческие останки при раскопках (они были) сайт . пока противопоставить идеи Хотя не используется только для введения наречных придаточных предложений времени. В более формальном использовании он используется для связывания или уравновешивания идей. что контрастируют друг с другом: В то время как я рад за всех нас кушать дома , Я не хочу часами готовить еду на кухне. Пока новости с фронта были хорошими , почти наверняка будут дни, когда нам следует ожидать тяжелых жертвы. Обратите внимание, что в этом случае предложение while обычно помещается как первым. контрастных точек. между тем = за это время Между тем , означающее в это время, является наречием , связывающим который связывает и противопоставляет идеи между двумя предложениями.Это указывает что одно событие происходит одновременно с другим: Нарежьте баклажаны, смажьте их маслом и запекайте в духовке. до мягкости. Тем временем, , растопите немного масла в маленькой сковороде… Почему бы вам не подготовить лодки к воде? Между тем , Я проверю, хватит ли у нас весел. a while = короткое время Обратите внимание, что когда , а функционирует как существительное , это почти всегда используется с неопределенным артиклем: Я вас не видел какое-то время .Где есть ты был? Давайте просто подождем , а еще. Он связан появиться в конце концов. Если вы хотите больше практики, посетите наш Сообщение Доска в You, Me и Us часть нашего интернет сайт.

.

No related posts.
