Настройка краскопульта для покраски (инструкция с фото и видео)


Покраска авто, мебели, техники и многих других элементов, подразумевает создание высококачественного, равномерного слоя, без подтеков и неровностей. Справиться с подобной задачей, по силам специальному пневматическому распылителю, подключенному к компрессору достаточной производительности. Однако, для получения достойного результата, обычного подключения будет недостаточно. Чтобы пульверизатор раскрыл свой потенциал максимально, его необходимо правильно настроить, установив оптимальное давление и прочие показатели. Далее, мы подробно расскажем, как отрегулировать краскопульт и провести пробную покраску, полностью подготовив его к эффективной работе.

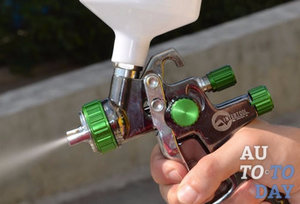

Регуляторы и их назначение

Для успешной калибровки любого устройства, следует знать, какие элементы его конструкции отвечают за изменение рабочих показателей. От четкого понимания назначения и принципа действия данных элементов, напрямую зависит эффективность настройки конфигурации инструмента. К счастью, регулировка краскопульта, не представляет большой сложности и сводиться к вращению 2х-3х вентилей (в зависимости от модели), о которых мы расскажем далее. Главные регуляторы пневматического краскопульта

Регулятор размера факела
Винтовой элемент, изменяющий положение стержня с конусообразным наконечником, напоминающий толстое шило. Регулирует напор воздуха идущий в голову инструмента, путем приближения или отдаления стержня от пропускного отверстия. Чем дальше от сопла располагается наконечник, тем более сильный напор воздуха попадает в голову, создавая факел больших размеров. Приближение стержня, наоборот, ограничивает поток, уменьшая его влияние на формирование факела. Максимальный размер факела, представляет собой вытянутый овал, а минимальный, превращает его в точку.Схема пневматического краскопультаПринцип работы регулятора факела краскопульта

Подача материала
Перетекание краски из бачка в сопло перекрывает специальная игла, чей конусообразный наконечник, плотно прилегает к внутренним стенкам сопла. При полном нажатии на курок, игла слегка отодвигается, позволяя материалу попасть на голову краскопульта и разбиться на миллионы мельчайших капелек под напором воздушного потока. Винт подачи материала регулирует расстояние, на которое будет отодвигаться игла. Минимальная подача краски, означает, что зазор между конусом и стенками сопла очень мал и не способен пропустить большое количество смеси. Максимальное значение регулировки, наоборот, говорит о том, что игла отодвигается на большое расстояние, полностью открывая выход на воздушную голову. Схема краскопульта с отображением каналов воздуха и материала

Подача воздуха
Основополагающая настройка оптимального значения входного давления, необходимого для правильной работы инструмента. Не смотря на всю важность, не все модели оснащаются встроенным винтом, вынуждая владельцев прибегать к использованию сторонних редукторов (манометров с регуляторами). Благо, все больше современных краскопультов, имеют возможность изменения подачи воздуха, без необходимости подключения сторонних устройств. В отличии от настроек факела или подачи материала, которые можно регулировать исходя из своих потребностей, объем подаваемого воздуха должен иметь единое значение, указанное производителем в технической документации. Уменьшение или превышение оптимального порога, исказит форму факела, сделав его непригодным для профессиональной работы.

Пневмокраскопульт без регулятора давления
Пневматический краскопульт с регулятором давления и съемным манометром

Настройка давления на входе

Уровень давления воздушного потока оказывает непосредственное влияние на форму факела, где его превышение деформирует пятно в гантель-образную восьмерку, а недобор гарантирует скопление краски в центре, но с уменьшенной на 60% площадью покрытия. От значения данного параметра, зависит качество и равномерность распыления материала инструментом. Многие новички, не понимая, как настроить краскопульт, начинают покраску сразу после подключения к компрессору, чем нередко доставляют себе серьезные неудобства. Существует несколько способов установки оптимальной подачи воздуха, применяемых к разным жизненным ситуациям. Требуемое рабочее давление указывается на упаковке инструмента
Требуемое рабочее давление указывается на упаковке инструмента
Точное значение давления, требуемого Вашему инструменту для правильной работы, можно найти в технической документации. Число с приставкой «bar» или «атм», часто указывают на упаковках инструмента, а иногда, даже на корпусе пистолета.
Настройка с манометром
Самый точный и рекомендуемый способ настройки входного давления краскопульта. Требует наличия цифрового или стрелочного манометра, подключенного между шлангом и рукояткой пистолета. Некоторые современные модели оснащены встроенным электронным манометром и подключения дополнительного оборудования не требуют. Для большинства же инструментов, особенно бюджетного класса, данным измерительным прибором обзавестись стоит. Выполнить настройку подаваемого воздуха, можно достаточно просто, следуя простым шагам представленной ниже инструкции. Стрелочные и цифровые манометры пневматических краскопультов

  1. Поверните против часовой стрелки до упора, винты регулировки воздуха и размера факела, выставив их на максимальное значение. Подачу краски роли не играет и её трогать не стоит.
  2. Наблюдая за датчиком манометра, нажмите на пусковой рычаг для открытия клапанов и зафиксируйте показания давления на приборе. Если полученные данные ниже требуемых показателей, откручиваем регулировочный винт на редукторе или пистолете (если он встроен). При повышенных значениях, наоборот, закручиваем.
  3. Когда поток воздуха настроен, открываем подачу краски на максимум. Остается провести тестовое окрашивание и можно приступать к полноценной работе.
Стрелочные и цифровые манометры пневматических краскопультов
Настройка без манометра на краскопульте
Менее точный, но просчитываемый способ установки оптимального входного давления для работы устройства. Если среди пульверизаторов, всего 15% моделей комплектуют встроенным или съемным манометром, то наличие этого важного элемента у компрессора обязательно в 100% случаев. Именно исходя из показателей выходного давления ресивера компрессора, можно определить, сколько атмосфер будет на выходе из воздушного шланга (или входе в краскопульт). Стрелочные и цифровые манометры пневматических краскопультов
Вычисления снижения давления основывается на простейшей формуле “давление на манометре компрессора, минус теряемое в шланге и фильтре, равно входное давление для краскопульта”. К примеру: напор воздуха на выходе из компрессора составляет 3 атмосферы и проходит через 15-ти-метровый воздушный шланг, диаметром в 9 мм и водоотделитель. Как можно увидеть в приведенной ниже таблице, шланг таких размеров, снизит давление на 0.6 атмосферы, а водоотделитель на 0.3. Вычитаем эти данные из первоначального давления (3 атм) и определяем объем воздуха, получаемого краскопультом (1.9 атм). Воздушный фильтр для пневматического краскопультаТаблица уменьшения давления от диаметра шланга
Чистые воздушные фильтры, снижают в среднем 0.3 – 0.5 атм. В забитых давление падает гораздо сильнее.
Этапы процесса настройки:
  1. Устанавливаем на максимум размер факела, и открываем на полную подачу воздуха (если предусмотрена на устройстве).
  2. Выполняем расчет примерного снижения давления, исходя из имеющихся элементов. 15 м воздушного шланга (9 мм) и чистого фильтра. Давление упадет порядка 1 атм и (к примеру) для подключения краскопульта SATA JET 4000 B RP (2.0-2.2), потребуется подкрутить вентиль компрессора до значения 3.0 – 3.2 атмосферы.
  3. Если полученное ориентировочное давление будет искажать форму факела, его можно слегка снизить или повысить, проведя несколько тестовых распылов.
Если требуемое давление неизвестноТаблица уменьшения давления от диаметра шланга

Далеко не каждый приобретает инструмент исключительно у официального поставщика. Порой такую покупку совершают на рынках и неизвестных сайтах, где высока вероятность нарваться на откровенно безобразные подделки, в коих отсутствует обычная техническая документация. Но и на таком, преданном создателем краскопульте, можно установить оптимальное входное давление. Возиться придется подольше чем с манометром, но приемлемого результата добиться реально (если сам инструмент исправен).
  1. Сначала, устанавливаем подачу воздуха, материала и размер факела на максимум.
  2. Заливаем в бачок лакокрасочный материал подходящей вязкости.
  3. Проводим секундные распылы на тестовую поверхность, периодически снижая подачу воздуха до получения отпечатка наиболее ровной формы.
Данный метод настройки, требует опыта и наметанного глаза. Не зря в проф. кругах, процесс вынужденной настройки китайского краскопульта считается целым искусством.

Размер факела и подача материала

Когда входное давление краскопульта установлено на оптимальное значение, можно переходить к менее значимым, но тем не менее важным настройкам. Количество подаваемого материала и размер факела, оказывают непосредственное влияние на эффективность окрашивания: от количества проходов, до толщины нанесенного слоя. В большинстве случаев, данные параметры устанавливаются на максимум, но в некоторых ситуациях, принимают иные значения. Чтобы более ясно понять, как отрегулировать краскопульт под определенные задачи, рекомендуется ознакомиться с особенностями этих настроек. Таблица уменьшения давления от диаметра шланга
Регулировка подачи материала, изменяет количество краски, которое будет поступать на воздушную голову при нажатии курка. Увеличение или уменьшение параметра, повлияет лишь на насыщенность факела и толщину нанесенного слоя. Позволяет сэкономить ЛМК в ситуациях, когда достаточно тонкого распыления. Оптимальное соотношение подачи краски к размеру факела, достигается установкой обеих этих настроек на максимум.
В 95% случаев, владельцы краскопультов устанавливают подачу материала на максимум. Это обусловлено повышенной эффективностью работы, и уменьшением износа сопла и иглы.

Размер факела влияет не только на площадь распыления, но и на качество слоя, а также общую эффективность работы. В основном, данный параметр выставляют на максимум, что позволяет быстро покрывать большие области, делая при этом меньше проходов. В связи с уменьшением проходов, уменьшается количество нахлёстов краски и повышается общая однородность слоя. Уменьшать размер факела, рекомендуется при локальной покраске, когда обрабатываемая поверхность имеет небольшие размеры и не позволяет распылять ЛКМ по большой площади.

Изменение формы отпечатка от регулятора подачи материалаИзменение формы отпечатка от регулятора подачи материала
Регулируя размер факела, подгоняйте под него и подачу краски. В противном случае, при нанесении, могут образовываться серьезные подтеки из-за избытка материала.

Выбор сопла

Настройка оптимальной работы краскопульта не основывается на одних только регуляторах. Немаловажной частью данного процесса, является выбор правильного сопла, способного пропускать через себя материалы определенной вязкости. Чем больше диаметр центрального отверстия сопла, тем более густую смесь через него можно подавать. Если Вы хотите разобраться, как настроить пулевизатор для покраски высокого качества, уделять внимание данной детали определенно стоит. Набор из сопла, иглы и воздушной головки
Определить, какой размер дюзы необходим для распыления лакокрасочного материала, можно из информации, указанной на его емкости. Практически каждый, более-менее крупный производитель ЛКМ, указывает требуемый диаметр сопла в миллиметрах с десятыми долями (1.4, 1.5, 2.0, 3.0 и т.д.). Среди самых распространенных типов покрытия, распыляемого краскопультом, можно выделить:
  • «Металлик» и другие базовые эмали – 1.4 мм
  • Грунты -1.4 мм
  • Бесцветные лаки – 1.5 мм
  • Эпоксидные грунты – 1.8 мм
  • Жидкие шпаклевки – 2.5 мм
Размеры отверстия дюзы, влияют на объем распыления и толщину получаемого слоя. Если диаметр отверстия меньше требуемого, ЛКМ будет поступать с трудом и скорость покраски значительно упадет. Когда сопло, наоборот, превышает требуемые размеры, краска подается в обильных количествах, образуя подтеки или заставляя ускорять темп работы (в таких ситуациях можно выйти из положения, подкрутив подачу материала).
Выбор сопла может исходить из «стиля» работы мастера. Одни предпочитают делать тонкий слой, а другие любят конкретно заливать деталь смесью. Если Вы только новичок, лучше использовать средние размеры сопел, рекомендуемые изготовителем краски.

Тестовое распыление

Отрегулировав свой краскопульт и подобрав оптимальное сопло, не спешите приступать к покраске требуемого объекта. Чтобы удостовериться в правильности настройки, проведите несколько тестовых распылов на бумаге, картоне или другой вертикальной поверхности, которую не жалко замарать. Провести данную процедуру необходимо, для оценки формы факела, равномерности нанесения и распределения материала по его площади. Наиболее важным тестом, считается проверка формы, и его мы рассмотрим первым.

Форма отпечатка факела краскопульта, в идеале, представляет собой вытянутый овал со слегка размытыми краями. Ширина может варьироваться в пределах 200-400 мм. Перенос краски должен быть равномерный по всей площади распыления и образовывать ровный отпечаток, без впадин и скосов.

Формы отпечатков факела

При распылении, краскопульт требуется держать на определенном расстоянии: 10-15 см для HVLP, чуть дальше (15-20 см) для LVLP, и максимально далеко (20-25 см) для конвенциональных распылителей (HP). Открывать подачу краски, требуется не более чем на секунду.

Если факел Вашего краскопульта имеет вышеприведенные искажения, следует знать, что они вызваны неотрегулированным напором воздуха, забитостью или браком сопла. Гантелеобразная форма восьмерки говорит о повышенной подаче воздуха, исправляется понижением входного давления. Слишком большое скопление краски в центре, снижается путем подкручивания соответствующего регулировочного винта. При засорении или браке одного из отверстий воздушной головы, пятно факела принимает форму банана, устраняемого чисткой или заменой элемента.

Распределение краски по площади распыленного пятна влияет на равномерность слоя и проверяется достаточно просто. Для этого, поворачиваем воздушную голову на 90° (для горизонтального распыления), и нажимаем спусковой курок на 2-3 секунды, пока не пойдут подтеки. Если капли располагаются равномерно и имеют одинаковую длину, значит разброс молекул краски исправен и не требует дополнительной калибровки. Если подтеки преобладают в центре или с боков, следует отрегулировать подачу воздуха или материала.

Поворот воздушной головки для проверки подтековПоворот воздушной головки для проверки подтеков
Качество распыления представляет собой некий субъективный показатель эффективности пневматического краскопульта и определяется исходя из размера капель, перенесенных на объект. Величина частиц смеси может изменяться, увеличиваясь от низа к верху. Повышение входного давления, усиливает рассеивание краски и уменьшает величину слоя, делая его шероховатым и «сухим». Чтобы слой краскопульта не вызывал нареканий, используйте оптимальное рабочее давление.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

instrumentoria.ru

Как настроить краскопульт для дальнейшей работы

При покраске различных поверхностей часто используют специальный пистолет, обеспечивающий равномерное распределение лакокрасочного слоя. Чтобы работы были выполнены качественно, нужно знать, как настроить краскопульт. Инструмент снабжен регуляторами, помогающими выбрать нужное давление, скорость и качество распыления.

Система краскопульта

Система краскопульта

Устройство краскопульта включает следующие элементы:

  1. Корпус с несколькими ходами. Каналы предназначены для подачи красящего состава и сжатого газа и оснащены игольчатыми клапанами.
  2. Курок. Используется для управления клапанами. Конструкция этого элемента обеспечивает попеременную подачу сжатого газа и красящего средства.
  3. Подающее сопло. Помогает формировать облако краски нужных размера и формы.
  4. Бак для лакокрасочного состава.
  5. Регулировочные болты. Помогают изменять давление воздуха, расход краски, размер пятна распыления.

Виды краскопультов

По давлению воздуха системы распыления краски делятся на 3 типа:

  1. Конвенциональные. Отличаются наиболее высоким давлением воздуха.
  2. HVLP. Вмещают большое количество воздуха, находящегося под небольшим давлением.
  3. LVLP. Небольшой объем газа имеет малый коэффициент сжатия.

Последние 2 типа краскопультов считаются более безопасными и эффективными.

За что отвечают регуляторы на корпусе

Инструкция по настройке краскопульта для начинающих маляров содержит сведения об основных элементах управления, расположенных на корпусе.

К часто используемым в процессе работы регуляторам относятся:

  1. РегуляторыРучка изменения формы факела. Находится в боковой части прибора. Некоторые производители краскопультов размещают рычаг в других местах.

    Этот элемент позволяет регулировать форму и размер облака краски, выходящей из сопла.

  2. Регулятор подачи красящего средства. С его помощью задают параметры хода иглы, контролируя процесс перемещения краски по каналу.
  3. Регулятор подачи газа. Скорость воздушного потока можно настраивать не на всех инструментах. Чаще всего регулятор располагается под рычагом подачи краски. Иногда его можно найти на рукоятке покрасочного прибора.

Как настраивать инструмент

При настройке краскопульта правильно выставляют давление воздуха, отвечающее за размер облака, расход красящего состава, равномерность покрытия.

Выбор размера факела

Качественное и быстрое окрашивание возможно при выборе наибольшего размера факела краскопульта. Чем шире и равномернее распыление, тем быстрее будет обработана поверхность. При частичной покраске регулятор ширины факела выставляют в среднее или минимальное положение. Наибольший размер облака получают при достаточном объеме лакокрасочного материала (ЛКМ) в резервуаре, увеличенном расходе воздуха.

Подача краски

При выполнении стандартных ремонтных работ (таких как окрашивание кузова, стен или других больших поверхностей) винт подачи материала выставляют в максимальное положение. В большинстве случаев ручку вращают 3-4 раза. Сопло открывается полностью.

При такой подаче красящего состава рабочие детали краскопульта изнашиваются медленнее.

Нужный диаметр сопла

Правильный выбор размера сопла позволяет добиться равномерного распыления краски различной густоты. Чем больше вязкость состава, тем шире отверстие. Производители ЛКМ указывают, каким должен быть размер сопла для данного состава.

Опытные маляры руководствуются следующими параметрами:

Таблица диаметров сопла

  1. Стандартные эмали. В этом случае используют сопла диаметром 1,3-1,4 мм. При распылении светлых составов используют каналы сечением 1,3 мм.
  2. Акриловые краски, прозрачные лаки. Рекомендованный диаметр сопла — 1,4-1,5 мм.
  3. Грунтовочные жидкие составы. В этом случае выходное отверстие должно иметь сечение 1,3-1,5 мм.
  4. Проникающие грунтовки. Распыляются краскопультами с диаметром сопла 1,7-1,8 мм.
  5. Жидкие штукатурки. Рекомендованный диаметр выходного отверстия — 2-3 мм.
  6. Антигравийные составы. Подобный материал распыляют с помощью сопла размером 6 мм. Такая насадка не входит в комплект краскопульта, ее приобретают отдельно.

Диаметром сопла определяются размер факела, расход краски. Окрашивать крупные детали автомобиля инструментом с узким каналом сложно. Даже при максимальной подаче краски пропускной способности будет недостаточно для распыления вязкого состава. Увеличение диаметра сопла на 0,2 мм повышает скорость распыления на 30%.

Регулировка входного давления

Чтобы правильно настроить инструмент, необходимо знать, какое давление нужно для краскопульта. Рекомендованные значения указаны в инструкции по эксплуатации. Настраивают прибор с помощью регулятора с манометром, расположенного возле рукоятки. При перемещении воздуха по инструменту часть давления теряется. Подключенный к рукоятке регулятор позволяет правильно выбрать параметр.

Манометр

Встроенный манометр

Выбор параметров в этом случае не вызывает затруднений.

Если краскопульт снабжен встроенным электронным манометром, его настраивают так:

  • полностью открывают винт регулировки ширины факела;
  • нажимают на ручку распылителя;
  • устанавливают требуемое давление, используя регулятор объема воздуха.

С помощью отдельного прибора

Настройку окрасочного пистолета с отдельным манометром выполняют так:

  1. Выставляют винты изменения размера облака и скорости воздушного потока в максимальное положение. Скорость распыления лакокрасочного состава при этом неважна.
  2. Надавливают на курок краскопульта так, чтобы распылитель начал подачу сжатого газа. Поворачивая регулировочный винт на манометре, выбирают нужное входное давление. Рекомендованный для конвенционального краскопульта параметр — 3-4 бар. Для приборов с низким входным давлением это значение будет составлять 1,5-2 бар.
  3. Выставляют регулятор подачи краски в максимальное положение. Удостоверившись, что все винты находятся в правильном положении, а вязкость состава соответствует нормальным значениям, приступают к тестированию.

Без измерителя давления

Если пистолет не имеет измерительных элементов, можно выставить примерное давление с помощью редуктора компрессора или манометра фильтрующей системы.

При настройке инструмента учитывают такие моменты, как:

  1. Давление в нормальном, незагрязненном фильтре должно составлять 0,3-0,5 атм. Если деталь засорена, рекомендованное значение увеличивается в 4-5 раз.
  2. Часть давления теряется при перемещении воздуха по шлангу. Параметр снижается на 0,6 атм.

Для подготовки прибора к работе нужно выставить винт подачи газа в максимальное положение. После этого открывают регулятор размера облака, нажимают на рычаг распыления. Устанавливают давление на редукторе, учитывая потери.

Как настроить давление если рекомендуемые границы неизвестны

Если инструмент не имеет никаких маркировок и инструкции по настройке, необходимые параметры выбирают экспериментальным путем. В резервуар заливают лакокрасочный состав стандартной густоты, выставляют регуляторы в максимальное положение, вращением ручек добиваются нужного размера облака на расстоянии 15 см от окрашиваемой поверхности. Зарегистрированное при этом давление считается оптимальным.

Следуя этим рекомендациям, более точно настроить прибор мастер не сможет. Для получения широкого облака требуется больший объем воздуха. Краскопульт нужно подключать к мощному компрессору, выдающему высокое выходное давление. Это ухудшает качество нанесения базовых красящих составов, содержащих алюминиевое зерно.

Тестирование настроек

Существует 3 способа, позволяющих оценить правильность выбранных установок:

  • определение плотности покрытия;
  • оценка вида отпечатка облака;
  • определение равномерности распыления ЛКМ на поверхность.

Отпечаток факела

Для тестирования инструмента понадобится картон или бумага. Подойдет тонкая древесина, закрепленная на вертикальной поверхности.

Правильная форма факела

Бачок для краски заполняют, после чего производят такие действия:

  1. Открывают все регулировочные ручки. Проверяют вязкость лакокрасочного состава.
  2. Подносят сопло к окрашиваемой поверхности. Рекомендованное расстояние для краскопультов высокого давления 25 см, низкого — 10-15 см.
  3. Устанавливают ось распылителя под прямым углом к поверхности. Коротко нажимают на курок, осматривают полученный отпечаток.

Тестирование выполняют перед каждым окрашиванием. При правильной настройке краскопульта пятно имеет овальную форму с незначительным размытием границ. Краска равномерно покрывает тестовую поверхность. Боковые стороны пятна не должны иметь выступающих элементов. Если отпечаток отличается от эталона, давление выбрано неправильно. Если в центре пятна обнаружено затемнение, скорость подачи ЛКМ уменьшают. Удлиненная форма свидетельствует о засорении канала воздушной головки.

Качество распыления

Распылитель ведут вдоль тестового листа с одинаковой скоростью. О качестве распыления свидетельствует расположение капель в полученной полосе. Не стоит пытаться достичь появления небольших частиц равного размера. Форма капель зависит от давления воздуха и типа пигмента.

Появление маленьких частиц в отпечатке считается нормальным. Размер капель может уменьшаться по направлению к периферии пятна.

Равномерность распределения краски

Равномерность покраски

Сопло или сам инструмент поворачивают так, чтобы получался горизонтальный отпечаток облака. Курок нажимают и удерживают, пока пятно не начнет растекаться по поверхности. Отслеживая характер течения краски и изменение расстояния между потеками, делают выводы о качестве распыления. Лакокрасочный материал должен наноситься равномерно или с незначительным затемнением в центре пятна.

vmirekraski.ru

Настройка краскопульта для покраски автомобиля |

SONY DSC

Здрав­ствуй­те чита­те­ли бло­га kuzov.info!

В этой ста­тье рас­смот­рим осно­вы настрой­ки крас­ко­пуль­та для покрас­ки авто­мо­би­ля.

Смысл похож на откры­ва­ние зам­ка сей­фа с опре­де­лён­ной ком­би­на­ци­ей: вра­ще­ние отдель­ных дис­ков кодо­во­го зам­ка не даст ниче­го, толь­ко при пол­ном сов­па­де­нии всей ком­би­на­ции двер­ца откры­ва­ет­ся.

Боль­шин­ство покра­соч­ных писто­ле­тов име­ют 3 базо­вых регу­ли­ров­ки, кото­ры­ми мож­но настро­ить крас­ко­пульт на опти­маль­ное рас­пы­ле­ние како­го-либо мате­ри­а­ла. Это пода­ча крас­ки, пода­ча воз­ду­ха и регу­ли­ров­ка фор­мы факе­ла.

Как работают регуляторы краскопульта?

fluid_tip

  • Регу­ля­тор пода­чи крас­ки нахо­дит­ся сра­зу за иглой. Настрой­ка про­ис­хо­дит пово­ро­та­ми по часо­вой стрел­ке (умень­ше­ние пода­чи крас­ки) и про­тив часо­вой стрел­ки (уве­ли­че­ние пода­чи крас­ки). Регу­ли­ров­ка пода­чи крас­ки вли­я­ет на рас­по­ло­же­ние иглы. Чем боль­ше выкру­че­но обо­ро­тов от пол­но­стью закру­чен­но­го состо­я­ния, тем боль­ше игла ото­дви­га­ет­ся назад от голов­ки рас­пы­ли­те­ля, и тем боль­ше про­хо­дит крас­ки через сопло при нажи­ма­нии кур­ка крас­ко­пуль­та.
  • Регу­ля­тор фор­мы факе­ла обыч­но рас­по­ла­га­ет­ся сбо­ку кор­пу­са покра­соч­но­го писто­ле­та. Он регу­ли­ру­ет коли­че­ство воз­ду­ха, кото­рый про­хо­дит по воз­душ­ным отвер­сти­ям, рас­по­ло­жен­ным на высту­пах голов­ки рас­пы­ли­те­ля. Воз­дух, кото­рый выхо­дит из этих отвер­стий помо­га­ет при­дать фор­му выду­ва­е­мой крас­ке и фор­ми­ру­ет факел. С пол­но­стью откры­тым регу­ля­то­ром фор­мы факе­ла, воз­дух будет рав­но­мер­но рас­пре­де­лять­ся во все воз­душ­ные кана­лы голов­ки рас­пы­ли­те­ля. Полу­ча­ет­ся оваль­ный сига­ро­об­раз­ный факел. Если Вы нач­нё­те закры­вать этот регу­ля­тор, то это нач­нёт огра­ни­чи­вать воз­дух, кото­рый про­хо­дит через отвер­стия, рас­по­ло­жен­ные на высту­пах воз­душ­ной голов­ки рас­пы­ли­те­ля. Когда Вы пол­но­стью закры­ва­е­те регу­ля­тор факе­ла, то полу­чит­ся факел в фор­ме круг­ло­го пят­на.
  • Регу­ля­тор пода­чи воз­ду­ха могут иметь не все покра­соч­ные писто­ле­ты. Регу­ли­ров­кой пода­чи воз­ду­ха мож­но про­из­ве­сти более тон­кую настрой­ку пода­чи воз­ду­ха, после выстав­ле­ния необ­хо­ди­мо­го дав­ле­ния. Обыч­но, регу­ля­тор пода­чи воз­ду­ха дол­жен быть открыт пол­но­стью. Дав­ле­ние выстав­ля­ет­ся регу­ля­то­ром с мано­мет­ром, кото­рый встра­и­ва­ет­ся меж­ду шлан­гом и крас­ко­пуль­том. Регу­ля­тор пода­чи воз­ду­ха настра­и­ва­ет коли­че­ство воз­ду­ха, кото­рое выхо­дит из отвер­стий в голов­ке рас­пы­ли­те­ля и рас­щеп­ля­ет крас­ку на малень­кие кап­ли.

Как настроить краскопульт для покраски автомобиля?

Цель настро­ек — добить­ся «обла­ка» при рас­пы­ле­нии. Это будет гово­рить о хоро­шем рас­щеп­ле­нии крас­ки воз­ду­хом.

Вооб­ще, нуж­но выве­сти свою тех­ни­ку настрой­ки крас­ко­пуль­та. Смысл такой, что нуж­но начать с основ­ных реко­мен­да­ций, а со вре­ме­нем экс­пе­ри­мен­ти­ро­вать и настра­и­вать крас­ко­пульт так, как Вам удоб­нее.

fluid_tip

Регу­ля­тор пода­чи воз­ду­ха

Когда этот регу­ля­тор пол­но­стью закру­чен по часо­вой стрел­ке, то пода­ча воз­ду­ха закры­та. Мож­но экс­пе­ри­мен­таль­ным путём отре­гу­ли­ро­вать пода­чу воз­ду­ха. Слиш­ком боль­шая пода­ча воз­ду­ха может дать излиш­ний пере­о­пыл. Так­же, будет полу­чать­ся сухое ЛКП.

Слиш­ком малень­кая пода­ча воз­ду­ха может быть при­чи­ной пло­хо­го рас­щеп­ле­ния воз­ду­хом крас­ки на мел­кие кап­ли. Будут замет­ны круп­ные кап­ли на поверх­но­сти при рас­пы­ле­нии. Не будет обра­зо­вы­вать­ся пра­виль­но­го «обла­ка» рас­пы­ле­ния.

Мно­гие маля­ры исполь­зу­ют регу­ля­тор дав­ле­ния, кото­рый уста­нав­ли­ва­ет­ся на вхо­де воз­душ­но­го шлан­га в покра­соч­ный писто­лет. Это самый кор­рект­ный спо­соб поста­вить реко­мен­до­ван­ное для рас­пы­ле­ния дав­ле­ние воз­ду­ха. Если исполь­зо­вать регу­ля­тор, кото­рый сто­ит на ком­прес­со­ре, то нуж­но пом­нить, что на каж­дый метр воз­душ­но­го шлан­га про­ис­хо­дит паде­ние дав­ле­ния. То есть выстав­лен­ное на ком­прес­со­ре дав­ле­ние будет отли­чать­ся от дав­ле­ния, кото­рое будет на крас­ко­пуль­те.

Регу­ля­тор пода­чи крас­ки

Пово­ра­чи­вая регу­ля­тор пода­чи крас­ки по часо­вой стрел­ке, сокра­ща­ет­ся пода­ча крас­ки.

Настрой­ку это­го пара­мет­ра луч­ше про­из­во­дить, выкру­тив на мак­си­мум пода­чу крас­ки и факе­ла. Теперь, что­бы выста­вить нуж­ное дав­ле­ние, нуж­но нажать на курок напо­ло­ви­ну, так, что­бы пошёл воз­дух. Теперь на регу­ля­то­ре дав­ле­ния, кото­рый идёт на вхо­де в писто­лет, выстав­ля­е­те нуж­ное дав­ле­ние. Теперь мож­но нажать курок силь­нее, что­бы нача­ла рас­пы­лять­ся крас­ка. Нуж­но сде­лать проб­ное рас­пы­ле­ние на какую-нибудь поверх­ность для тести­ро­ва­ния (к при­ме­ру, мас­ки­ро­воч­ную бума­гу) и посмот­реть, как выгля­дит рас­пы­лён­ная крас­ка. После изме­не­ния факе­ла, нуж­но сно­ва про­ве­рить дав­ле­ние воз­ду­ха, так как оно поме­ня­ет­ся при сокра­ще­нии шири­ны факе­ла. Теперь нуж­но настро­ить пода­чу крас­ки.

Если пода­ча сла­бая, то потре­бу­ет­ся мно­го вре­ме­ни для нане­се­ния крас­ки на поверх­ность. Если пода­ча слиш­ком боль­шая, то может воз­ник­нуть про­бле­ма с недо­ста­точ­ным объ­ё­мом воз­ду­ха для рас­пы­ле­ния боль­шо­го объ­ё­ма посту­па­ю­щей крас­ки.

При уве­ли­че­нии пода­чи крас­ки, нуж­но уве­ли­чи­вать пода­чу воз­ду­ха и ско­рость дви­же­ния крас­ко­пуль­та во вре­мя покрас­ки. Обе эти регу­ли­ров­ки вли­я­ют на ско­рость покрас­ки поверх­но­сти.

Неко­то­рые маля­ры выкру­чи­ва­ют пода­чу крас­ки пол­но­стью, при этом уско­ряя дви­же­ние крас­ко­пуль­та при покрас­ке и немно­го уве­ли­чи­вая рас­сто­я­ние до поверх­но­сти. Пре­иму­ще­ство такой настрой­ки в том, что у Вас гаран­ти­ро­ван­но будет хоро­шо укры­вать и рас­те­кать­ся крас­ка и лак при любой тем­пе­ра­ту­ре. Недо­стат­ком явля­ет­ся то, что при недо­ста­точ­ном навы­ке мож­но наде­лать под­тё­ков.

Регу­ля­тор фор­мы факе­ла

Этот регу­ля­тор изме­ня­ет фор­му факе­ла при рас­пы­ле­нии.

Неко­то­рые маля­ры выкру­чи­ва­ют регу­ля­тор факе­ла пол­но­стью, но есть неко­то­рые тон­ко­сти при такой настрой­ке. Наблю­да­ет­ся эффект сухо­сти крас­ки на кра­ях факе­ла. Так­же, недо­стат­ком может быть неболь­шой пере­рас­ход мате­ри­а­ла. Поэто­му нуж­но выкру­тить регу­ля­тор пол­но­стью, а потом немно­го закру­тить обрат­но.

Слиш­ком малень­кий факел, рас­пы­лит слиш­ком мно­го крас­ки в кон­цен­три­ро­ван­ном месте. Это повле­чёт за собой под­тё­ки и поло­сы при окрас­ке. Умень­ше­ние факе­ла долж­но сопро­вож­дать­ся умень­ше­ни­ем пода­чи рас­пы­ля­е­мо­го мате­ри­а­ла.

patternСига­ро­об­раз­ная фор­ма факе­ла

Широ­кий оваль­ный факел поз­во­ля­ет окра­ши­вать пло­щадь быст­рее и рав­но­мер­нее. Если шири­на факе­ла малень­кая, то нуж­но сде­лать боль­ше про­хо­дов, что­бы покра­сить поверх­ность, а так­же в таком факе­ле кон­цен­три­ру­ет­ся боль­ше крас­ки и воз­ни­ка­ет опас­ность под­тё­ков.

Мож­но вра­щать голов­ку рас­пы­ли­те­ля и тем самым менять угол факе­ла. Чаще все­го исполь­зу­ет­ся факел в вер­ти­каль­ном поло­же­нии, но так­же может быть при­ме­не­но гори­зон­таль­ное поло­же­ние факе­ла. Это может пона­до­бить­ся при окра­ши­ва­нии вер­ти­каль­ных узких дета­лей.

Настрой­ка зави­сит от того, какая рабо­та пред­сто­ит. Если Вы хоти­те загрун­то­вать неболь­шую пло­щадь, то Вам нужен будет неболь­шой факел, что­бы опыл от грун­та не раз­брыз­ги­вал­ся повсю­ду. При покрас­ке всей дета­ли цели­ком, факел дол­жен быть широ­ким, что­бы нор­маль­но нане­сти крас­ку и не наде­лать полос.

Пробное распыление

При­клей­те отре­зок мас­ки­ро­воч­ной бума­ги на сте­ну. На нём Вы смо­же­те сде­лать проб­ные рас­пы­ле­ния.

Выставь­те необ­хо­ди­мое дав­ле­ние на крас­ко­пуль­те, исполь­зуя регу­ля­тор. Нуж­но выстав­лять дав­ле­ние при нажа­том кур­ке. Сна­ча­ла пол­но­стью закрой­те пода­чу воз­ду­ха, нажми­те курок до состо­я­ния, когда выду­ва­ет­ся воз­дух, но не крас­ка. Далее выставь­те нуж­ное дав­ле­ние так, что­бы оно не меня­лось при выду­ва­е­мом воз­ду­хе. Далее мож­но отпу­стить курок и ваш писто­лет будет настро­ен на необ­хо­ди­мое дав­ле­ние и объ­ём воз­ду­ха.

 Теперь выкру­ти­те на мак­си­мум регу­ля­тор шири­ны факе­ла, а потом немно­го убавь­те. После изме­не­ния факе­ла, немно­го изме­ня­ет­ся дав­ле­ние на вхо­де в писто­лет, поэто­му нуж­но его под­кор­рек­ти­ро­вать.

Теперь закру­ти­те пол­но­стью регу­ля­тор пода­чи крас­ки. Далее открой­те его на 2 пол­ных обо­ро­та (4 полу­обо­ро­та).

Мож­но начи­нать проб­ное рас­пы­ле­ние

Дер­жи­те писто­лет перед бума­гой для проб­но­го рас­пы­ле­ния ров­но, на рас­сто­я­нии 15–20 см. Теперь пол­но­стью наж­ни­те на курок и сра­зу отпу­сти­те. Тесто­вое рас­пы­ле­ние долж­но выгля­деть в фор­ме «сига­ры» с пол­ным про­кра­сом внут­ри и с плав­ны­ми кра­я­ми по бокам (см. иллю­стра­цию).

Какие могут быть про­бле­мы при тесто­вом рас­пы­ле­нии и в чём их при­чи­на?

pattern

Центр дол­жен быть пол­но­стью окра­шен без под­тё­ков. Если воз­ни­ка­ют под­тё­ки, то, воз­мож­но, крас­ко­пульт слиш­ком близ­ко от поверх­но­сти, либо дол­го рас­пы­ля­ет­ся крас­ка во вре­мя теста. Если рас­сто­я­ние и вре­мя тесто­во­го рас­пы­ле­ния в нор­ме, то крас­ко­пульт отре­гу­ли­ро­ван на слиш­ком боль­шую пода­чу крас­ки. Нуж­но немно­го уба­вить пода­чу.

Нуж­но, что­бы покра­соч­ный писто­лет рас­пы­лял как мож­но более мел­кие кап­ли, при этом сохра­нял хоро­шую укры­ви­стость.

Слиш­ком боль­шое дав­ле­ние воз­ду­ха при покрас­ке будет при­чи­ной фор­ми­ро­ва­ния слиш­ком малень­ких капель, и крас­ка будет раз­ле­тать­ся повсю­ду. При избы­точ­ном дав­ле­нии про­ис­хо­дит пере­рас­ход рас­пы­ля­е­мо­го мате­ри­а­ла. Та крас­ка, кото­рая доле­та­ет до поверх­но­сти, фор­ми­ру­ет сухое покры­тие, кото­рое выгля­дит мато­вым и блек­лым. Высо­кое дав­ле­ние при рас­пы­ле­нии может быть при­чи­ной фор­ми­ро­ва­ния факе­ла в виде циф­ры 8. Такой факел остав­ля­ет поло­сы при окра­ши­ва­нии.

При слиш­ком малень­ком дав­ле­нии кап­ли полу­ча­ют­ся боль­ши­ми, что ста­но­вит­ся при­чи­ной круп­ной шаг­ре­ни при покрас­ке (эффект «апель­си­но­вой кор­ки»).

Другие факторы, влияющие на характеристики распыления

Есть дру­гие фак­то­ры, кото­рые вли­я­ют на харак­те­ри­сти­ки рас­пы­ле­ния, кото­рые не свя­за­ны с регу­ли­ров­ка­ми крас­ко­пуль­та.

Раз­бав­ле­ние крас­ки

Когда крас­ка раз­бав­ле­на, то её лег­че рас­пы­лять, но раз­бав­ле­ние вли­я­ет на ско­рость суш­ки. Слиш­ком мно­го раз­ба­ви­те­ля может вызвать про­бле­мы в конеч­ном резуль­та­те. Обыч­но, не долж­но быть раз­ба­ви­те­ля в крас­ки более 10%.

Рас­сто­я­ние от поверх­но­сти

Обыч­но реко­мен­ду­ет­ся рас­сто­я­ние от поверх­но­сти поряд­ка 30 см. Это рас­сто­я­ние мож­но варьи­ро­вать, в зави­си­мо­сти от вяз­ко­сти крас­ки. Если крас­ка раз­ве­де­на жид­ко, то мож­но немно­го уве­ли­чить дистан­цию от поверх­но­сти.

Ско­рость дви­же­ния крас­ко­пуль­та

То, как быст­ро дви­жет­ся покра­соч­ный писто­лет, вли­я­ет на коли­че­ство жид­ко­сти, кото­рое нано­сит­ся на поверх­ность в момент вре­ме­ни. При мед­лен­ном дви­же­нии будет фор­ми­ро­вать­ся более тол­стый слой. Быст­рое дви­же­ние крас­ко­пуль­та будет давать более тон­кий слой. При слиш­ком быст­ром дви­же­нии плён­ка ЛКП может не сфор­ми­ро­вать­ся, так как крас­ки на поверх­но­сти будет мало и её кап­ли не будут сли­вать­ся друг с дру­гом. Но, опять же, всё зави­сит от настро­ек крас­ко­пуль­та и вяз­ко­сти крас­ки. Если крас­ка раз­ве­де­на жид­ко и пода­ча крас­ки выкру­че­на на мак­си­мум, то быст­рая ско­рость дви­же­ния крас­ко­пуль­та во вре­мя покрас­ки – это необ­хо­ди­мость.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Самостоятельная настройка краскопульта для покраски автомобиля. Давление воздуха, уровень подачи краски, диаметр сопла и правильная форма факела.

Наиболее часто используемым инструментом автомаляра является краскопульт. Им наносят грунтовку, краску и лак. От выбора типа этого инструмента и правильной настройки краскопульта зависит и качество финишного покрытия кузова автомобиля. В этой статье мы постараемся разобраться с технологией калибровочных работ и научимся проводить тестовые замеры перед нанесением ЛКП на кузов авто.

Принцип работы покрасочного пистолета

Содержание статьи

Практически все модели краскораспылителей, которые применяются для покраски отдельных деталей машины или же кузова целиком в своей основе используют принцип пневматического распыления. Проще говоря, краска или лак подается по специальному каналу в краскопульте и под воздействием потока сжатого воздуха разбивается на мелкие частицы, далее материал выходит из сопла инструмента на большой скорости.

Таким образом, на выходе с воздушной головки образуется покрасочный факел из мелких частиц лакокрасочного материала, которые быстро движутся к обрабатываемой поверхности. Попадая на поверхность детали, эти частицы оседают на ней, создавая равномерный слой краски или лака.

Схема и основные узлы конструкции краскопульта

Чтобы произвести грамотную настройку краскопульта, вам нужно знать из каких деталей и узлов состоит этот инструмент и что за что отвечает при его работе.

Из основных составных частей можно выделить:

  • каркас с каналами для подачи сжатого воздуха и покрасочных материалов, уровень подачи которых контролируется игольчатыми клапанами.
  • рычаг спуска. Это кнопка, которая приводит в действие сам механизм.
  • сопло краскопульта, в котором происходит смешивание воздуха и краски, в итоге образуется окрасочный факел нужного формата.
  • емкость для краски в виде съемного бачка.
  • винты для регулировки объема подачи воздуха от компрессора, или же краски. Подкручивая эти элементы, вы можете калибровать форму и размер пятна распыла.

Когда маляр нажимает на спускной клапан, сначала открывается канал подачи сжатого воздуха, а при дальнейшем нажатии начинает поступать и лакокрасочный материал.

Регуляторы и их функционал

При настройке краскопульта, для начинающих мастеров нужно понимать какие регулировочные винты есть и за что они отвечают. На примере краскораспылителя SATA мы покажем их функционал.

  1. Регулятор формы факела. В данном случае он расположен сбоку, на пистолетах других производителей они могут быть и в другом месте. Данный регулятор отвечает за форму и размер выходящего факела из краски.
  2. Регулятор подачи краски. Тут производится калибровка хода иглы, и таким образом происходит контроль подачи ЛКМ в канал.
  3. Регулятор подачи воздуха. Данный тип настроек есть не на всех краскопультах. В данном примере он расположен сзади под регулятором подачи материала, но часто его можно встретить и на рукоятке инструмента.

Суть настройки покрасочного пистолета сводится к поиску оптимального соотношения подачи сжатого воздуха и краски. Если все сделать правильно, то на выходе должен получиться равномерный окрасочный факел, который в свою очередь будет четко распределять материал на обрабатываемой поверхности.

Типы краскораспылителей

Основным параметром классификации покрасочных пистолетов является рабочее давление, которое поступает в инструмент из компрессора и которое выдается в результате на воздушной головке. Зачастую выделяют три группы оборудования по этой характеристике:

  • конвенциональные. Это тип устройств, которые работают при высоком давлении воздуха.
  • HVLP (High Volume Low Pressure). В этом случае используется большой объем поступающего воздуха и низкое давление.
  • LVLP (Low Volume Low Pressure). Тут же используется низкий объем и низкое давление.

Если говорить о качестве и экономической целесообразности, то к покупке стоит рассматривать два последних типа устройств. HVLP и LVLP краскопульты работают при давлении 0,7 – 1,2 бара. В то время как  конвенциональное оборудование распыляет материал под давлением 3 – 4 бара.

В чем же плюс HVLP и LVLP пистолетов? Они имеют значительно высший показатель переноса краски на деталь. Под низким давлением краска меньше превращается в бесполезную пыль и лучше переносится на саму поверхность кузова автомобиля. У краскопультов типа HVLP и LVLP этот показатель переноса составляет 65% – 70%. У конвенциональных типов всего 30% – 45%. Исходя из этого, вы существенно экономите материал, особенно это ощущается при нанесении дорогих красок под металлик или перламутр.

Если вы используете в работе краскораспылители SATA, то этот производитель для настройки краскопульта HVLP или LVLP типа изготавливает специальные воздушные головки с двумя манометрами. Такую насадку можно купить отдельно, но зачастую ее нет у начинающего маляра, поэтому мы будем рассматривать альтернативные варианты калибровки.

Настраиваем входное давление

Покупая инструмент, обратите внимание и на то, что производитель указывает оптимальное значения давления воздуха на входе в краскопульт. Этот параметр можно посмотреть в технической документации.

Настройку давления воздуха лучше всего производить согласно показателям манометра установленного на рукоятке краскораспылителя. Обосновано это тем, что выставив давление на компрессоре, оно непременно будет отличаться на входе в пистолет, поскольку будут потери в воздушном канале и фильтрах установленных в систему. Иногда показатель падает на 1 бар и больше, что может сказаться на качестве работы мастера. С манометром на рукоятке вы сможете получить более точные данные для настройки.

Ниже, мы рассмотрим несколько вариантов подбора нужного давления исходя из различных конструктивных особенностей краскопультов.

Вариант 1. С использованием манометра-регулятора.

Опираясь на схему, для лучшего понимания вам нужно будет провести следующие шаги.

  1. Открываем на максимум винты контролирующие подачу сжатого воздуха и размера окрасочного факела. При этом винт подачи краски может быть в любом положении и на данном шаге он нас не интересует.
  2. Далее жмем на спускной рычаг и ждем поступления сжатого воздуха. Удерживая кнопку краскопульта, прикручиваем регулировочный рычаг подачи воздуха и выставляем на манометре в рукоятке нужный показатель давления указанный производителем. В случае с HVLP и LVLP устройствами этот показатель будет около 1,5-2,5 бар.
  3. После выставления давления воздуха, полностью выкручиваем регулировочный винт, отвечающий за подачу материала. Опять нажимаем на кнопку и смотрим результат на тестовой поверхности. Но про тестирование инструмента мы поговорим ниже.
Вариант 2. Есть встроенный манометр.

В более дорогих и «нафаршированных» моделях краскопультов есть встроенный цифровой манометр, который еще больше упрощает настройку краскопульта для покраски автомобиля, особенно для новичков.

Тут технология следующая:

  1. Откручиваем винт регулятора размера факела полностью.
  2. Нажимаем на спускной клапан.
  3. Выставляем нужный показатель давления с помощью регулировочного винта подачи сжатого воздуха.
Вариант 3. Манометр без регулятора.

Такие случаи также бывают. Тут процесс будет следующим:

  1. На максимум открываем канал подачи воздуха.
  2. Также на максимум откручиваем и регулятор размера факела.
  3. Нажимаем кнопку на краскопульте.
  4. На редукторе компрессора или фильтр группе выставляем нужный показатель давления.
Вариант 4. Если манометр вообще отсутствует.

Это наименее точный способ настройки. Без измерительных датчиков вам будет сложно ориентироваться по давлению, поступающему в инструмент.  Обычно мастера в таком случае «на глаз» выставляют параметры на компрессоре или же фильтр группе.

Тут можно учитывать примерные потери показателей при прохождении воздушного канала и фильтров. Так на воздушный канал диаметром 9мм и длиной около 10 м, могут припадать потери около 0,6 атмосфер, а в фильтрах около 0,3 – 0,5 атмосфер. Если фильтры забиты, то потери будут выше. Используя данную погрешность, выставляют и нужное давление на компрессоре.

Пошаговая инструкция:

  1. На максимум откручиваем регулятор подачи воздуха и размера факела.
  2. Нажимаем спускной рычаг.
  3. Выставляем на компрессоре давление согласно заданному производителем и накидаем сверху 0,9 – 1 бар.
  4. Тестируем полученный результат.
Вариант 5. Если краскопульт no name.

Часто можно встретить случаи, когда неопытный маляры покупают дешевый китайский краскопульты, у которых даже нет технической документации. Перед вами встанет задача подбора рабочего давления воздуха для этого инструмента, и тут вы потратите много сил и нервов для того, чтобы хоть немного настроить дешевый вариант краскораспылителя.

Для калибровки такого инструмента в бачок с материалом заливают эмаль. Далее полностью откручивают все регуляторы. Нажимают на клапан и, регулируя винт подачи воздуха, добиваются максимально ровной формы окрасочного факела.  При этом сам краскопульт размещают на расстоянии около 15 см от тестовой поверхности. Когда вы получите «лучший из возможных» результат это и будет рабочим давлением.

Работать с копиями известных брендов будет практически не реально, так как опытные мастера говорят, что добиться равномерного факела фактически не реально и в любом случае будут «плевки» краской и наплывы. Лучше не экономить на оборудовании и сразу купить приобрести хороший инструмент.

Настройка размера факела краскопульта

На самом деле максимально равномерное покрытие получается при работе с максимальным размером окрасочного факела. Чем шире распыляемое пятно правильной формы, тем более равномерный слой ЛКП вы получите в результате, это в частности обусловлено и меньшим количеством проходов и переходов между ними.

Существуют и исключения в этом вопросе. Например, если вы осуществляете локальную покраску, или же обрабатываете места изгибов, труднодоступные детали и прочее. В таких случаях размер факела нужно регулировать, подкручивая отвечающий за это винт на корпусе краскопульта.

Регулируем подачу лакокрасочных материалов

При полной покраске кузова авто или же отдельных его деталей, лучшим решением будет полностью открыть регулятор подачи краски. В случаях частичной обработки поверхности или работы с труднодоступными областями деталей можно корректировать подачу материала согласно выставленных вами требований.

Учтите, что при максимально открученном регуляторе краски будет минимальный износ сопла и иглы покрасочного пистолета

Выбор диаметра сопла

На работу краскопульта с различными типами материалов напрямую влияет такая деталь как сопло и его диаметр. Тут работает формула: чем гуще материал – тем дюзу больше размера нужно вкручивать на инструмент.

Часть производителей в технической документации даже указывают, какой размер сопла использовать для материалов с различной вязкостью. Мы предоставим вам, примерные характеристики, на которые можно ориентироваться.

  • базовая краска (эмаль) – 1,3 – 1,4 мм.
  • акриловые эмали и лаки – 1,4 – 1,5 мм.
  • грунтовка – 1,5 – 1,8 мм.
  • жидкая шпаклевка – 2 – 3 мм.
  • резиносодержащие покрытия (антигравий) – 6 мм.

Каждый мастер выбирает тот размер сопла, с которым ему удобно работать. Ведь чем меньше дюза, тем меньший расход материала и на выходе будет тоньше слой, но работать нужно будет дольше. Если брать больший диаметр сопла, то возможны подтеки материала на поверхности, и без практики нанесения краски или лака новичку будет сложно избежать дефектов.

Тестирование краскопульта

После того как вы провели предварительные настройки, вам нужно протестировать полученный результат на черновой поверхности, перед тем как начать работать с кузовом авто.

Существует три основных теста, которые маляра проводят перед началом работ, чтобы проверить корректность работы инструмента, и при необходимости немного его откалибровать.

  1. Тест на правильность формы отпечатка факела.
  2. Тест на равномерность распределения материала в факеле.
  3. Тест на качество распыления.

Давайте пошагово разберем каждый из них.

Тест на правильность формы отпечатка факела

Для начала в качестве тренировочной поверхности обычно используют лист бумаги, для этого его закрепляют на стене, чтобы удобно было тестировать оборудование.

Далее процедура следующая:

  1. Узнайте рекомендуемое расстояние удаленности краскораспылителя от рабочей поверхности, а это для типов HVLP и LVLP 15 – 20 см, а для конвенциональных аппаратов около 20 см. Поднесите инструмент на такое расстояние.
  2. Направьте воздушную головку перпендикулярно листу и на 1 секунду зажмите спускной клапан.
  3. Проанализируйте форму полученного отпечатка от факела.

Чтобы оценить результат мы приведем изображения того как должно быть и как быть не должно.

В идеале должна получиться форма вертикально вытянутого овала с равномерно распределенной краской по всей площади, при этом края могут быть немного размыты. Не должно быть выпуклостей и впадин на боковых частях овала, а также краска должна распыляться без просветов.

Причиной нарушения формы или однородности пятна факела является неправильная регулировка, и вам нужно подогнать настройки краскопульта. Если вы заметили наплывы краски в центре пятна или на краях, то попробуйте прикрутить винт подачи материала. Если же форма факела имеет вид восьмерки, то уменьшите входное давление. Форму в виде банана пятно получает за счет того, что забился один из каналов воздушной головки пистолета.

Тест на равномерность распределения материала в факеле

Для этой процедуры вам нужно развернуть краскопульт в горизонтальное положение, и на чистый лист бумаги, подвешенный на стене начать распылять краску. Распылять нужно до тех пор, пока материал не начнет стекать по листу вниз. По скорости стекания и расстояния между ними можно судить о равномерности распределения краски по всей площади, наносимой факелом.

Пример образцов, по которым вы можете сориентироваться приведен ниже на фото.

Тест на качество распыления

Этот тест имитирует реальный процесс нанесения материала на деталь машины. Нужно зажать спускной рычаг и провести по горизонтали краскопультом закрашивания несколько листов бумаги. Вы сможете опробовать инструмент в работе, определиться с размером сопла, если слой очень тонкий или слишком много «поливает».

На этом настройка краскопульта для авто завершена и можно приступать к работе.

Видео об универсальной калибровке инструмента фирмы Walcom.

Выводы. С помощью такой настройки вы сможете подстраивать инструмент под различные типы краски и под лак, которые имеют разную вязкость состава. Старайтесь подходить к вопросу комплексно, проверяя все опции перед началом работ, и не экономьте на инструменте.

Видео настройки китайского пистолета девилбис.

Дополнительные полезные материалы

Настройка краскопульта Walcom.

Формы отпечатков факела и рациональность их использования.

На этом процесс настройки краскопульта завершен, и можно приступать к работе. Напишите в комментариях как вы проводите настройку своего покрасочного пистолета, и какие нюансы являются наиболее важными.

krasimauto.com

Как настроить краскопульт для покраски авто?

Краскопульт Обновить краску на поверхности кузова автомобиля можно и в домашних условиях. Однако, чтобы сделать это профессионально и без неприятных последствий, необходимо иметь под рукой надежный краскопульт, который используют в своей работе профессиональные мастера. Ведь фактически 50% успеха вашей работы будет зависеть именно от него, ну а остальные 50% – от вашего таланта и старания. Поскольку на второй фактор мы повлиять практически не можем, то хотим рассказать об особенностях настройки инструмента. К слову, краскопульт может пригодиться вам не только для покраски всего корпуса, но и для более локальных мест, таких как колесные диски, бампер или суппорты.

1. Какая краска нужна для краскопульта и как правильно ее подготовить к использованию.

Любая краска для покрытия поверхности автомобиля, конечно же, не подойдет. Необходимо использовать только специальную, которая предназначена для покрытия металлических поверхностей и обладает целым рядом характеристик для длительного периода службы. Спросите в магазине – они вам все подробно расскажут. Также не забудьте попутно приобрести для краски активатор и растворитель, с которыми ее необходимо будет разбавить.

Для того чтобы подготовить краску для непосредственного использования, вам понадобится большая емкость (желательно из пластика) и что-нибудь, чем можно было бы размешивать краску – деревянная/металлическая палочка, линейка или даже ненужная ложка. Узнать, в каких пропорциях необходимо смешивать краску с активатором, можно на упаковке от краски. Обычно такое указание демонстрируется в виде обычной пропорции.

Покраска авто

К примеру, если на упаковке написано 2х1 – значит нужно взять две порции краски и смешать их с одной порцией активатора. Думаем, проблем с определением правильных пропорций у вас не возникнет, поскольку на упаковках любого вещества обязательно должен быть указан его объем. Главное, не лейте на глаз. Такая халатность может обернуться испорченной внешностью вашего «железного друга».

Очень важно, чтобы у вас получилась правильная вязкость краски. Ведь от этого напрямую будет зависеть эффективность распыления и эстетичность полученного результата. Поэтому к уже активированной краске нужно еще добавить растворитель. Сколько его нужно – определить сложно, поскольку об этом производители пишут редко. Опытным специалистам подобная подсказка и не нужна – они вливают растворитель на глаз и наблюдают за консистенцией получаемой жидкости.

Если же у вас такого опыта нет, то старайтесь покупать краску, где данная процедура описана, либо же проконсультируйтесь с продавцом. К примеру, если производитель все же указал нужные пропорции, то на банке с краской вы сможете найти такое обозначение: 2х1+10%. Это значит, что к уже активированной краске необходимо добавить 10% растворителя от общего объема полученной жидкости.

Следует отметить, что если в результате покраски вы хотите получить так называемый эффект «металлик» или же просто добиться дополнительной защиты от воздействия внешней среды, на автомобиль нужно будет нанести два слоя краски. В идеале необходимо нанести базовый слой, а поверх него – акриловый лак. Подготовка к работе акрилового лака также осуществляется заранее и в точности с указаниями производителя. Если вы будете наносить только два слоя краски – активировать ее не нужно. Она высохнет благодаря тому, что из нее будет испаряться растворитель.

2. В чем заключается правильная регулировка размеров факела?

Краскопульты Такой параметр как ширина факела краскопульта является основополагающим в успехе будущей покраски автомобиля. Чем его размер больше – тем больше будет площадь поверхности, которую вы сможете окрасить за один прием. Поэтому, если вам нужно покрасить большую площадь или полностью всю деталь – можете смело выставлять максимальную ширину. Если же у вас есть план скомбинировать несколько цветов на небольшом участке – лучше выбрать минимальную, чтобы нанести краску максимально аккуратно.

Обычно на краскопульте можно найти три регулятора, при помощи которых и нужно осуществлять настройку устройства. Как сделать это правильно? В первую очередь необходимо заправить в бачок краскопульта уже подготовленную нами краску и найти поверхность, на которой можно протестировать его работу (может подойти и стена гаража, и кусок ватмана). Пробная поверхность позволит вам также натренироваться в работе с краскопультом, если раньше у вас не было практики работы с данным устройством.

Однако, для того чтобы обеспечить правильную подачу краски, мало использовать только регулятор. Под необходимую ширину факела необходимо еще правильно настроить воздушное давление: чем ниже ширина факела, тем ниже должно быть давление. Ну и наоборот.

3. Настройка давления воздуха в краскопульте.

Чтобы правильно подобрать нужное давление в краскопульте, вам придется затратить значительно больше времени, чем с двумя предыдущими задачами. Чтобы обеспечить правильное давление воздуха, необходимо учитывать сразу три очень важных показателя:

1. Модель краскопульта.

2. Тип лакокрасочного материала, который вы собираетесь использовать для покраски авто.

3. Показатели вязкости краски.

Краскопульт Поэтому, выбрав ширину факела устройства, нужно еще осуществить несколько коротких выпрысков из него, плавно добавляя/уменьшая давление. Все полученные после этого пятна необходимо тщательно изучить, что поможет вам определить точность настройки указанного параметра. В частности, необходимо изучить расположение и размеры капель, которые вылетели из краскопульта, а также то, насколько интенсивно они разбрызгались в верхней и нижней частях полученного рисунка. Критерии для оценки правильности настройки должны быть следующими:

— если полученный рисунок состоит из текущих капель и достаточно крупных и плотных капель – давления воздуха в устройстве не достаточно, краска просто вытекает из него, а не разбрызгивается;

— если на листе картона у вас получилось изображение, которое немного напоминает цифру «8» – вы добавили слишком много давления;

— если рисунок получается неровным и напоминает по контуру банан или толстый полумесяц (в некоторых случаях даже грушу) – ваш краскопульт неисправен, и причину подобного необходимо искать в загрязнении воздушной головки, сопла или же дюзы. Подобная ситуация может возникать в том случае, если после последнего использования устройства не уделили достаточно внимания его чистоте.

В процессе настройки давления в краскопульте необходимо, чтобы в результате изображение было похоже на очень красивую, но немного растянутую форму факела. Также на нем должны отсутствовать любые уплотнения, потеки или вкрапления. Рекомендуемое расстояние для осуществления пробных выпрысков из краскопульта равно 25-30см. Однако при непосредственном осуществлении покраски необходимо придерживаться той дистанции, которая указывается в инструкции к лакокрасочному покрытию. Чтобы добиться максимально точного распыления, краскопульт и его головку необходимо держать горизонтально по отношению к окрашиваемой поверхности.

Стоит также обратить ваше внимание, что непосредственно сам регулятор воздуха может отличаться в зависимости от модели устройства. В частности, он может быть съемным или же вмонтированным в рукоятку краскопульта. Если устройство съемное, то во время настройки рекомендуется его полностью открыть в том месте, где находится соединение ресивера и шланга.

Покраска авто А вот настройку краскопульта со встроенным регулятором необходимо осуществлять только при нажатой кнопке, то есть, выпуская одновременно с этим из устройства струю краски. Если же вы попытаетесь настроить регулятор без нажатия главной кнопки краскопульта, в процессе последующих попыток нажать на нее в устройстве будет образовываться очень резкое падение давления. А если в устройстве недостаточно воздуха – разбрызгивание лакокрасочного покрытия будет осуществляться неравномерно.

4. Последний этап регулировки краскопульта: настройка подачи краски.

Только после того как будет настроена оптимальная ширина факела краскопульта и подобрано наиболее оптимальное давление, можно приступить к настройке подачи краски. То есть вам нужно отрегулировать, с какой интенсивностью краска будет подаваться из бачка непосредственно в сопло распыла.

Чтобы осуществить настройку, заверните регулировочный винт до упора и отпустите ровно на два оборота. Действуйте очень осторожно, и даже если вы уже ранее выставляли правильное положение этого винта, перед каждой покраской это необходимо делать снова, поскольку меняется тип и вязкость краски. По этой причине пробовать сразу большую подачу краски не рекомендуется. Подобное действие может привести к порче поверхности и очень интенсивному расходу лакокрасочного материала.

Краскопульт Имейте ввиду, что если слишком сильно открутить винт и допустить интенсивную подачу краски, за одно мгновение из краскопульта будет вылетать очень большое количество краски, а также может падать давление воздуха. Как результат, на поверхности окрашиваемой поверхности появятся неэстетичные потеки. Поэтому подачу краски лучше добавлять уже в процессе, когда вы привыкнете к работе устройства и почувствуете в этом необходимость.

В целом же принцип настройки подачи краски очень прост и заключается он в следующем: регулировочный винт действует как ограничитель действия специальной иглы, которая изготовлена из нержавеющей стали. Ее особенная конструкция не позволяет полностью открыть отверстие из бачка. Благодаря этому каждый может подстраиваться силу подачи краски под себя.

5. Как правильно пользоваться краскопультом во время осуществления непосредственной покраски автомобиля?

После завершения всех подготовительных процессов можно смело приступать к покраске. Если вам удалось точно настроить все необходимые параметры устройства, покраска будет заключаться лишь в нажатиях кнопки и плавных движениях устройством по поверхности кузова (вернее, на некотором расстоянии от кузова). Как мы уже упоминали, лучше всего наносить несколько слоев краски, которые сверху еще необходимо зафиксировать при помощи слоя лака.

Однако, ваша работа не будет идеальной, если вы проигнорируете следующие важные правила, которые касаются особенностей использования краскопульта:

1. Передвигать устройство необходимо, строго придерживаясь параллели относительно автомобильного кузова. При этом нельзя допускать резких и очень быстрых движений. Оптимальная скорость покраски – 3-4 сантиметра за секунду. Если ваши движения будут слишком быстрыми – слой краски будет очень тонким и неоднородным. Если же осуществлять покраску очень медленно – возникнет перенасыщение краской, что, в свою очередь, приведет к образованию подтеков.

Покраска авто 2. В процессе работы очень важно придерживаться оптимального расстояния между соплом и суппортом, которое может колебаться от 25 до 30 сантиметров, но не превышать эти значения. Наиболее идеального качества покраски можно добиться в том случае, если придерживаться одного расстояния в процессе покраски всего кузова. Вы должны понимать, что чем больше расстояние – тем ниже будет адгезия металла и краски. Также, нарушение данного правила станет причиной увеличения расхода краски. Что будет, если же поднести краскопульт слишком близко к поверхности кузова, – мы уже вам рассказывали.

3. Нельзя допускать, чтобы краскопульт во время работы сильно отклонялся в горизонтальной или вертикальной плоскости. Понятно, что рассчитать и четко придерживаться правильного угла и не допускать колебаний даже в 5-10° обычный человек не может. Однако постарайтесь, чтобы указанная амплитуда колебаний была максимальной. Если вы устали, и вам трудно правильно удерживать краскопульт, то лучше отдохните и приступите к работе с новыми силами, поскольку усталость, скорее всего, приведет к сильным отклонениям наклона устройства.

4. Если на кузов наносится несколько слоев, то первый из них рекомендуется наносить горизонтально, а второй – вертикально. Очень важно, чтобы каждая последующая полоса, которую вы будете наносить на автомобиль, перекрывала предыдущую на 3-6 сантиметров. Благодаря этому вы получите максимально качественный слой лакокрасочного покрытия кузова автомобиля.

5. Ни в коем случае не отдаляйте краскопульт от поверхности кузова, когда будете переходить к окраске его краев. Многие автолюбители делают это подсознательно, стараясь не распылять краску мимо кузова. Однако, если не правильно обработать края – со временем они начнут шелушиться.

В завершение хотелось бы упомянуть и о выборе краскопульта. Очень важно, чтобы форма его факела была овальной, а его размер не превышал 30 сантиметров. Эти показатели применяются к профессиональным устройствам, которые способны обеспечивать самое высокое качество покраски. Надеемся, что с нашими советами и рекомендациями вам удастся сделать лакокрасочное покрытие автомобиля максимально качественным и ровным.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Настройка краскопульта

Диагностика и настройка краскопульта — вопросы более чем актуальные, поскольку набор несложных, в общем-то, операций позволяет значительно повысить производительность и экономичность окраски.

Существуют три простых теста, позволяющих провести диагностику и настройку краскопульта:

  • тест на качество распыления;
  • тест на правильность формы отпечатка факела;
  • тест на равномерность распределения краски в факеле.

Тест краскопульта на качество распыления

Быстро проведите краскопультом в режиме распыления краски вдоль поверхности на постоянном и рекомендованном для данного типа воздушной головки расстоянии. Изучите размер капель в полученной окрашенной полосе. Не пытайтесь добиться очень мелких капель одинакового размера. Помните, что размер капель зависит как от силы атомизации (которая напрямую связана с давлением воздуха, подаваемого на распыление), так и от степени перетира пигмента. Равномерное распределение по отпечатку более мелких, чем остальные, капель можно считать нормальным. Также нормально, когда от центра отпечатка к верхней и нижней части окрашенной полосы размер капель факела слегка уменьшается. Помните, что следует использовать минимально необходимое давление воздуха для достижения нужной степени распыления материала. Чрезмерно большое давление приведет к потерям краски, большему загрязнению окрасочной камеры, к так называемому «сухому окрашиванию» и в результате — к низкому качеству окраски.

Проверка формы отпечатка факела

Держите краскопульт неподвижно на расстоянии 15-20 см от тестовой поверхности.

«Включите» его приблизительно на 1 секунду — до тех пор, пока на поверхности не появится хорошо очерченный отпечаток факела. Исследуйте отпечаток на наличие выступов и впадин, которые могут привести к неравномерному окрашиванию. Внимательно изучите верхнюю и нижнюю части отпечатка: в условиях чрезмерной подачи материала здесь будет наблюдаться разбрызгивание краски. Возможные варианты неправильной формы факела и рекомендации по их устранению можно представить в виде таблицы . Помните, что в большинстве случаев причиной неправильной формы факела является не повреждение воздушной головки краскораспылителя или дюзы, а несбалансированное соотношение подачи воздуха и краски. В частности, факел с краской низкой вязкости и низким содержанием сухого остатка всегда легче, чем высоковязкий материал с высоким сухим остатком, растекается от центра и образует «гантелевидный» профиль. Решением проблем такого рода может служить уменьшение подачи воздуха для формирования факела соответствующим регулятором краскопульта. Однако лучший вариант в этом случае — общее уменьшение давления на входе в краскопульт.

Второй момент, о котором не стоит забывать при настройке краскопульта — это влияние переизбытка подачи краски на неправильную форму факела. Интересной особенностью здесь является следующее: в краскопультах конвенционального типа чрезмерная подача краски проявляется в излишней концентрации материала в центральной части отпечатка факела, тогда как для краскопультов типа НVLP и LVLP (например, с технологией распыления Trans-Теch от DeVILBISS) при чрезмерной подаче, материал стремится сконцентрироваться по краям факела. На форму факела критически влияет повреждение и загрязнение воздушной головки и сопла. Особое внимание здесь следует уделять чистоте и качеству внешней поверхности материального сопла и внутренней поверхности центрального отверстия воздушной головки краскопульта. Повреждение и загрязнение вызывают здесь критическую деформацию воздушной струи атомизации, что проявляется в образовании «бананообразного» и «грушевидного» профилей.

Проверка равномерности распределения краски в факеле

Разверните воздушную головку краскопульта или весь краскопульт так, чтобы отпечаток факела стал горизонтальным. Расположите краскопульт на рекомендованном расстоянии от тестовой поверхности и распыляйте материал до тех пор, пока краска не начнет стекать вниз под действием силы тяжести в виде ручейков. Наблюдение за относительной скоростью течения ручейков и расстоянием между ними помогает сделать вывод о равномерности или неравномерности распределения краски в факеле. В общем случае для качественной и эффективной окраски необходимо равномерное распределение материала в факеле или распределение с незначительной концентрацией в его центральной части. Однако следует помнить, что существуют воздушные головки, специально спроектированные для распыления материала с высокой концентрацией в центре факела. Безусловно, настройка краскопульта не является единственным средством повышения производительности и эффективности окраски. В частности, очень важен подбор соответствующего типа воздушной головки краскопульта.

Методика настройки краскопульта

1.Убедитесь, что игла, воздушная головка и сопло одного типо-размера и они соответствуют типу напыляемого материала
2.Закрепите вертикально лист бумаги размером 50х50 см
3.Установите давление воздуха в соответствии с инструкцией для данной модели пистолета
4.Соблюдая расстояние от пистолета до окрашиваемой поверхности, указанное в инструкции для данной модели, не двигая пистолетом, произведите напыление с целью определения формы и размеров факела
5.Сделав вертикальный тест, поверните воздушную головку на 90° и проведите горизонтальный тест, напыляя краску таким же образом, как и при вертикальном тесте, но до появления подтёков. Это позволит определить равномерность распределения краски по пятну факела.

Факел отрегулирован правильно

1.Вертикально и горизонтально симметричное пятно
2.Ширина и высота пятна соответствует инструкции для данной модели
3.Равномерно распределение краски по всей площади пятна

Факел в виде полумесяца

1.Загрязнено или повреждено сопло
2.Загрязнено или повреждено центральное отверстие воздушной головки
3.Загрязнены или повреждены боковые отверстия воздушной головки


Факел в виде восьмёрки

1.Высокое давление воздуха при малой подаче краски
2.Очень жидкая краска


Факел прерывистый

1.Попадание воздуха в кагалы, подающие краску
2.Мало краски в бачке
3.Засорено вентиляционное отверстие в бачке


Факел в виде капли

1.Неправильное расположение пистолета относительно открашиваемой поверхности
2.Загрязнено или повреждено сопло
3.Загрязнена или повреждена воздушная капля


Факел в виде широкого эллипса

1.Большая подача краски при низком давлении
2.Очень густая краска



5. Сделав вертикальный тест, поверните воздушную головку на 90° и проведите горизонтальный тест, напыляя краску таким же образом, как и при вертикальном тесте, но до появления подтеков. Это позволит определить равномерность распределения краски по пятну факела.

Факел отрегулирован правильно
— Давление воздуха ниже нормы
— Подача краски выше нормы
— Вязкость краски выше нормы (густая краска)
— Давление воздуха выше нормы
— Подача краски ниже нормы (жидкая краска)

См. также:

www.technology-pro.ru

Регулировка краскопульта с верхним бачком

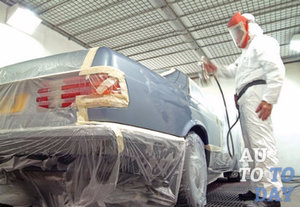

Если вы решили покрасить авто самостоятельно, без краскопульта вам не обойтись. Первое, что нужно для себя уяснить, приступая к работе, – правила настройки . То есть мало приобрести инструмент, надо еще знать, как он функционирует, если вы хотите, чтобы краска ложилась ровным, гладким слоем, необходимо тщательно подготовить аппарат к работе. Подготовка включает четыре основных этапа, пренебрегать любым из которых, ни в коем случае нельзя, если мастер хочет добиться качественного результата. Чтобы этого достичь, приступая к покраске, нужно выполнить несколько обязательных условий:

  • подготовить к работе краску;
  • отрегулировать необходимый размер факела;
  • создать оптимальное давление воздуха для покраски;
  • правильно настроить параметры подачи краски.

Если вышеперечисленные пункты выполнены как следует, проблем не будет: окрашенная поверхность автомобиля станет гладкой и ровной. В противном случае не избежать неровностей, потеков. Да и сохнуть такое покрытие будет в два раза дольше. Итак, обо всем по порядку.
Чтобы распыление было качественным, необходимо к уже готовому составу добавить определенную дозу растворителя. Проблема в том, что изготовитель не всегда указывает рекомендуемое соотношение краски и растворителя на упаковке. Мастера с опытом работы обычно добавляют разбавитель понемногу, следя за получившейся консистенцией. Новичкам рекомендуется найти красящее вещество с указанными на упаковке параметрами развода. Например, надпись на банке 2 х 1+10% обозначает, что к краске, разведенной активатором в соотношении 2:1 следует добавить 1/10 часть от общего количества растворителя.

Для создания защиты от внешних воздействий или эффекта «металлик» на поверхность авто наносятся два слоя покрытия: первый – красящее вещество, второй – акриловый лак. Лак разводят в соответствии с инструкцией производителя. В таком случае необходимости в активации краски нет: высыхание обеспечивает добавленный в нее растворитель.

Регулируем размер факела в краскопульте

Прежде всего, следует произвести настройку оптимальной ширины факела краскопульта. Это зависит напрямую от площади поверхности, нуждающейся в покраске. Если автомобиль или деталь покрывают краской полностью, выставляется максимальная ширина.

При обработке участка небольшого размера ширину факела выбирают малую, предварительно опробовав качество распыления на ватмане. Это позволит равномерно и быстро нанести краску. Необходимо помнить, что, уменьшая ширину факела, нужно одновременно снизить давление воздуха.

Настраиваем давление воздуха

Выбрать оптимальную подачу давления непросто. Есть много параметров, от которых это зависит: модель краскопульта, вид краски, показатель вязкости. На ватмане с расстояния 25-30 см в горизонтальном положении делается несколько пробных вспрысков с одновременной регулировкой давления воздуха. Затем получившиеся отпечатки внимательно рассматривают:

  • капли с потеками, крупные – давление недостаточное;
  • очертания восьмерки говорят о слишком высоком давлении;
  • отпечаток в форме груши, банана, полумесяца свидетельствует о неисправности аппарата или засорении сопла или воздушной головки;
  • идеальная форма – вытянутый красивый факел без потеков и капель.

В зависимости от модели аппарата регулятор давления может быть встроен в рукоятку или иметь съемную конструкцию. В случае, если регулятор съемный, он открывается в месте соединения шланга с ресивером. Если регулятор встроенный, давление меняют при нажатом курке.

Настройка подачи краски

После того, как ширина факела и давление воздуха выставлены, настраивают подачу краски. Закрученный до упора регулировочный винт отпускают на 2 оборота. При регулировке не рекомендуется давать большую подачу, лучше это сделать постепенно в процессе работы. В противном случае можно зря израсходовать много краски и испортить поверхность автомобиля.

Регулировочный винт выступает в роли ограничителя для иглы, которая частично закрывает входное отверстие для краски. Таким образом, мастеру удобно настраивать подачу краски, открыв винт и нажимая курок. Оперировать при этом лишь силой давления на курок.

Диагностика и настройка краскопульта — вопросы более чем актуальные, поскольку набор несложных, в общем-то, операций позволяет значительно повысить производительность и экономичность окраски.

Существуют три простых теста, позволяющих провести диагностику и настройку краскопульта:

  • тест на качество распыления;
  • тест на правильность формы отпечатка факела;
  • тест на равномерность распределения краски в факеле.

Тест краскопульта на качество распыления

Быстро проведите краскопультом в режиме распыления краски вдоль поверхности на постоянном и рекомендованном для данного типа воздушной головки расстоянии. Изучите размер капель в полученной окрашенной полосе. Не пытайтесь добиться очень мелких капель одинакового размера. Помните, что размер капель зависит как от силы атомизации (которая напрямую связана с давлением воздуха, подаваемого на распыление), так и от степени перетира пигмента. Равномерное распределение по отпечатку более мелких, чем остальные, капель можно считать нормальным. Также нормально, когда от центра отпечатка к верхней и нижней части окрашенной полосы размер капель факела слегка уменьшается. Помните, что следует использовать минимально необходимое давление воздуха для достижения нужной степени распыления материала. Чрезмерно большое давление приведет к потерям краски, большему загрязнению окрасочной камеры, к так называемому «сухому окрашиванию» и в результате — к низкому качеству окраски.

Проверка формы отпечатка факела

Держите краскопульт неподвижно на расстоянии 15-20 см от тестовой поверхности.

«Включите» его приблизительно на 1 секунду — до тех пор, пока на поверхности не появится хорошо очерченный отпечаток факела. Исследуйте отпечаток на наличие выступов и впадин, которые могут привести к неравномерному окрашиванию. Внимательно изучите верхнюю и нижнюю части отпечатка: в условиях чрезмерной подачи материала здесь будет наблюдаться разбрызгивание краски. Возможные варианты неправильной формы факела и рекомендации по их устранению можно представить в виде таблицы . Помните, что в большинстве случаев причиной неправильной формы факела является не повреждение воздушной головки краскораспылителя или дюзы, а несбалансированное соотношение подачи воздуха и краски. В частности, факел с краской низкой вязкости и низким содержанием сухого остатка всегда легче, чем высоковязкий материал с высоким сухим остатком, растекается от центра и образует «гантелевидный» профиль. Решением проблем такого рода может служить уменьшение подачи воздуха для формирования факела соответствующим регулятором краскопульта. Однако лучший вариант в этом случае — общее уменьшение давления на входе в краскопульт.

Второй момент, о котором не стоит забывать при настройке краскопульта — это влияние переизбытка подачи краски на неправильную форму факела. Интересной особенностью здесь является следующее: в краскопультах конвенционального типа чрезмерная подача краски проявляется в излишней концентрации материала в центральной части отпечатка факела, тогда как для краскопультов типа НVLP и LVLP (например, с технологией распыления Trans-Теch от DeVILBISS) при чрезмерной подаче, материал стремится сконцентрироваться по краям факела. На форму факела критически влияет повреждение и загрязнение воздушной головки и сопла. Особое внимание здесь следует уделять чистоте и качеству внешней поверхности материального сопла и внутренней поверхности центрального отверстия воздушной головки краскопульта. Повреждение и загрязнение вызывают здесь критическую деформацию воздушной струи атомизации, что проявляется в образовании «бананообразного» и «грушевидного» профилей.

Проверка равномерности распределения краски в факеле

Разверните воздушную головку краскопульта или весь краскопульт так, чтобы отпечаток факела стал горизонтальным. Расположите краскопульт на рекомендованном расстоянии от тестовой поверхности и распыляйте материал до тех пор, пока краска не начнет стекать вниз под действием силы тяжести в виде ручейков. Наблюдение за относительной скоростью течения ручейков и расстоянием между ними помогает сделать вывод о равномерности или неравномерности распределения краски в факеле. В общем случае для качественной и эффективной окраски необходимо равномерное распределение материала в факеле или распределение с незначительной концентрацией в его центральной части. Однако следует помнить, что существуют воздушные головки, специально спроектированные для распыления материала с высокой концентрацией в центре факела. Безусловно, настройка краскопульта не является единственным средством повышения производительности и эффективности окраски. В частности, очень важен подбор соответствующего типа воздушной головки краскопульта.

Методика настройки краскопульта

1.Убедитесь, что игла, воздушная головка и сопло одного типо-размера и они соответствуют типу напыляемого материала
2.Закрепите вертикально лист бумаги размером 50х50 см
3.Установите давление воздуха в соответствии с инструкцией для данной модели пистолета
4.Соблюдая расстояние от пистолета до окрашиваемой поверхности, указанное в инструкции для данной модели, не двигая пистолетом, произведите напыление с целью определения формы и размеров факела
5.Сделав вертикальный тест, поверните воздушную головку на 90° и проведите горизонтальный тест, напыляя краску таким же образом, как и при вертикальном тесте, но до появления подтёков. Это позволит определить равномерность распределения краски по пятну факела.

Факел отрегулирован правильно

1.Вертикально и горизонтально симметричное пятно
2.Ширина и высота пятна соответствует инструкции для данной модели
3.Равномерно распределение краски по всей площади пятна

Факел в виде полумесяца

1.Загрязнено или повреждено сопло
2.Загрязнено или повреждено центральное отверстие воздушной головки
3.Загрязнены или повреждены боковые отверстия воздушной головки

Факел в виде восьмёрки

1.Высокое давление воздуха при малой подаче краски
2.Очень жидкая краска

Факел прерывистый

1.Попадание воздуха в кагалы, подающие краску
2.Мало краски в бачке
3.Засорено вентиляционное отверстие в бачке

Факел в виде капли

1.Неправильное расположение пистолета относительно открашиваемой поверхности
2.Загрязнено или повреждено сопло
3.Загрязнена или повреждена воздушная капля

Факел в виде широкого эллипса

1.Большая подача краски при низком давлении
2.Очень густая краска

5. Сделав вертикальный тест, поверните воздушную головку на 90° и проведите горизонтальный тест, напыляя краску таким же образом, как и при вертикальном тесте, но до появления подтеков. Это позволит определить равномерность распределения краски по пятну факела.

Какие параметры регулируют работу краскопульта?

Все современные разновидности пневматических краскопультов имеют три регулирующих работу параметра:

От величины параметров зависят: производительность, коэффициент переноса, тонкость распыления материала, однородность нанесения.

Давление воздуха

К чему ведёт увеличение давление воздуха?

Увеличение давления воздуха при заданном диаметре сопла ведёт к:

  • увеличению производительности
  • улучшению тонкости распыления
  • понижению коэффициента переноса

В свою очередь, производительность и коэффициент переноса определяют экономичность использования оборудования.

Рис. 1. Настройка краскопульта, основные узлы краскопульта

Оптимальные величины давления воздуха на входе для различных модификаций пистолетов :

  • для традиционных пистолетов высокого давления рекомендуется величина около 3 атм.
  • для пистолетов пониженного давления (LVLP) — около 2.5 атм.
  • для пистолетов низкого давления (HVLP) — 2 атм.
Рис. 2. Манометр для мониторинга и измерения давления воздуха на входе в краскопульт

К чему приводит повышение давление воздуха на входе в краскопульт?

Повышение давления воздуха на выходе на 0.5 атм. приводит к увеличению потерь на образование тумана до 10-20%.

Если посмотреть на отпечаток факела пистолета, то видно, что в центральной его части материал доносится до детали в жидком виде, а вокруг — область сильно осушенного тумана.

При повышении давления выше оптимального уровня размеры отпечатка жидкой фазы практически не растут, а размеры туманного отпечатка могут увеличиться значительно. При уменьшении давления ниже оптимального падает производительность, весь отпечаток «съёживается».

Давление и расстояние от сопла до окрашиваемой детали, какая связь?

С величиной давления воздуха связан ещё один важный параметр — расстояние от сопла пистолета до окрашиваемой детали.

Чем меньше давление, тем ближе можно подносить пистолет к детали без риска нарушить образующееся покрытие потоком воздуха из пистолета.

Оптимальное расстояние можно приближённо выразить зависимостью: L(см)=10хР (атм.). Например, при давлении 2.5 атм. это 25 см.

Диаметр сопла краскопульта

Чем меньше сопло, тем меньше давление воздуха, необходимое для распыления ЛКМ, но, естественно, тем меньше и производительность.

Как определить количество материала, которое вытекает из сопла краскопульта определённого диаметра?

Известно, что количество материала, вытекающего из сопла диаметром d (производительность) при оптимальном давлении пропорционально d в степени 2.36.

Получается, что, например, из сопла диаметром 1.8 мм должно вытекать за одно и то же время в 1.8 раз больше материала, чем из сопла диаметром 1.4 мм.

Рис. 3. Сопло краскопульта L VLP диаметром 1,4 мм

К чему ведёт увеличение диаметра сопла при неизменном давлении ?

Увеличение диаметра сопла при неизменном давлении ведёт к снижению потерь ЛКМ на образование тумана.

Для большинства применений оптимальный диаметр сопла :

  • при нанесении морилок 1.4 мм
  • при нанесении грунтов и лаков — 1.8 мм
  • для водоразбавимых грунтов/лаков наружного применения — 2.2.-2.5 мм.

Ширина факела

Регулировка ширины факела пистолетов осуществляется за счёт перераспределения воздуха в отверстия «рожек» распылительной головки.

К чему ведёт расширение факела краскопульта ?

  • несколько падает производительность (уменьшается давление воздуха в центральном отверстии распылительной головки)
  • уменьшается коэффициент переноса (растет туманообразование)
  • растёт неравномерность факела
Рис. 4. Формы факела для краскопультов разного типа

Какая форма сечения факела краскопульта оптимальная?

Исходя из вышеизложенного оптимальная форма сечения факела — не самая вытянутая, она зависит от вида работы и от типа пистолета.

Самый экономичный факел имеет минимальную ширину, при которой удается добиться равномерности нанесения, обычно это 12-15 см.

Рис. 5. Правильная и неправильные формы факела краскопульта

Диагностика краскопульта по форме факела

К Вашему вниманию интересная схема, которая позволяет по дефекту формы факела определить неисправности окрасочного пистолета.

mytooling.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
