Короб из гипсокартона для вытяжки на кухне

Раньше не обращали внимания на эстетику интерьера кухни и открыто прокладывали воздуховод от вытяжки вдоль стены. Сейчас большинству не безразличен дизайн этой комнаты, особенно когда она объединена с гостиной. Чтобы зашить трубы воздуховода, делают специальный короб из гипсокартона для вытяжки на кухне. Часто потолочную часть короба выполняют как уровень подвесного потолка, а декоративные возможности оформления такой конструкции практически не ограничены.

Каким вытяжкам нужен короб

По принципу действия есть два типа вытяжек для кухни: купольные и рециркуляционные.

Если быть точным, то вытяжкой можно называть лишь первый тип устройства. Только в этом случае теплый воздух от плиты и большая часть «ароматов» кухни удаляется через вытяжной канал системы вентиляции. Форма, размеры и размещение купола могут быть разными, но основная задача одна — «охватить» восходящий поток и собрать его для транспортировки по воздуховоду.

Вытяжка — это часть системы вентиляции. Поэтому по принципу работы есть два варианта устройства: пассивные и активные.

Пассивная, или естественная, вытяжка действует как дымоход. А удаление отработанного воздуха происходит за счет его конвекции от горячей поверхности плиты до купола и тяги, которая создается в воздуховоде и вентиляционном канале.

Эффективность и скорость такого рода вентиляции обеспечивается за счет разницы высот между точкой входа и точкой удаления. Главное условие работы пассивной вытяжки — тяга должна быть достаточной, чтобы преодолеть аэродинамическое сопротивление стенок на всем протяжении тракта. Поэтому воздуховод от купола должен быть с минимальным количеством изгибов и небольшой длиной горизонтальных участков.

Но летом, при высокой температуре уличного воздуха, тяга практически отсутствует, а может вообще «опрокинуться». Тем более если кухня в квартире, а не в доме, и соседи сверху включат активную вытяжку. Поэтому все модели заводских приборов оборудуют вытяжным вентилятором, который создает тягу и компенсирует аэродинамическое сопротивление стенок канала.

Рециркуляционные вытяжки работают как улавливающие фильтры, они очищают воздух, а не выводят его. Их не подключают к вентиляционному каналу, а либо встраивают в навесной шкаф, либо они имеют «самодостаточную конструкцию» с высокими дизайнерскими свойствами.

Есть комбинированные модели с обоими режимами работы.

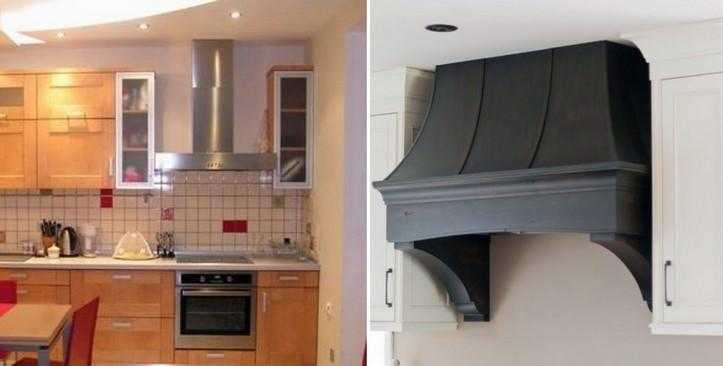

По способу размещения вытяжки бывают следующих видов: встраиваемые, подвесные (островные), угловые и пристенные.

Самая простая конструкция короба у купольной пристенной вытяжки с собственным вертикальным воздуховодом. Самая сложная — универсальная вытяжка в коробе из гипсокартона для встраиваемой модели.

Материалы и инструменты

Материалы для короба:

• Потолочный влагостойкий гипсокартон — он легкий, с ним проще работать. Если в конструкции предусмотрен короб для встраиваемой вытяжки над газовой плитой, то лучше подстраховаться и выбрать огнестойкий вид ГКЛ
• Направляющие ППН 28/27 и потолочные ПП 60/27 профили
• Одноуровневые соединители для ПП профиля 60/27 и анкерные подвесы с зажимом ПП 60/27
• Крепеж: дюбели или анкера по виду материалов потолка и стен, саморезы для металла и гипсокартона
• Демпферная лента
• Серпянка
• Перфорированные уголки
• Шпаклевка

Инструменты:

• Перфоратор для работы по перекрытию и бетонным стенам
• Дрель, если стены из кирпича или строительных блоков
• Ножницы по металлу
• Просекатель (для тех, кто не любит соединять профили саморезами)
• Шуруповерт
• Набор для разметки: рулетка, отвес, уровень, шнур, линейка, уголок, карандаш
• Набор для работы с гипсокартоном: ножовка, нож, кромочный рубанок

Чертеж

Чтобы сделать любую конструкцию, нужен чертеж. Он необходим и для расчета количества материалов, и для сборки короба. А делают чертеж поэтапно:

1. Выбирают вариант конструкции короба. В том числе определяют, какой будет его потолочная часть — специализированной (только для воздуховода) или частью уровня подвесного потолка;
2. Рисуют от руки эскиз в приблизительных пропорциях;
3. Отмечают на поверхности стен и потолка пограничные точки периметра короба в «привязке» к расположению вытяжки и входа вентиляционного канала. Важно учесть, что минимальная высота расположения вытяжки над варочной поверхностью зависит от ее вида: для электрических — 65 см, для газовых — 75 см;
4. Проводят замеры на месте монтажа с учетом геометрии стен и соседних элементов интерьера;
5. Делают чертеж короба с конкретными размерами;
6. Проводят разметку на стенах и потолке;
7. Рассчитывают количество гипсокартона, профилей и крепежа.

Создание каркаса короба и корпуса вытяжки

Вначале нарезают по размерам все элементы каркаса из направляющих и потолочных профилей, в том числе перемычки (ребра жесткости) каркаса.

Затем крепят к стенам и потолку часть каркаса из направляющих профилей. Но их крепят не прямо к потолку и стенам, а с прокладкой демпферной ленты. Работающий вентилятор и поток воздуха — это источники шума. Для того, чтобы снизить его уровень, и нужна в основании несущей конструкции эластичная упругая лента, способная частично гасить вибрацию.

При монтаже направляющих профилей на потолке с каждым из них в трех точках (по краям и один посредине) крепят анкерные подвесы с зажимами для профиля ПП. Они облегчат монтаж «висящих» потолочных профилей по уровню и крепление ребер жесткости каркаса.

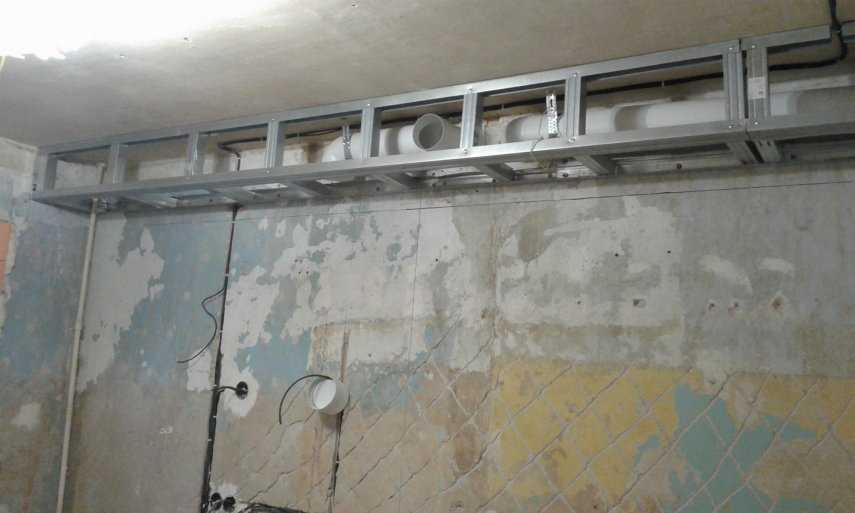

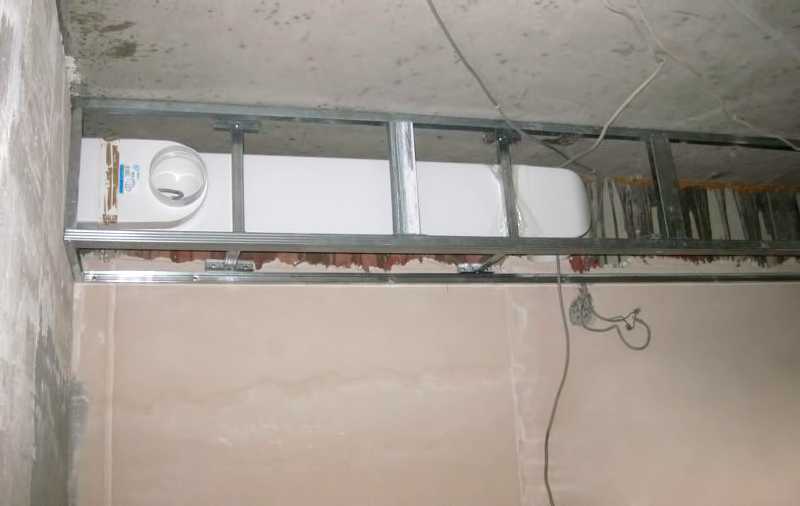

Монтируют каркас потолочной части короба:

1. Вставляют потолочные профили в направляющие профили на стене для этой части каркаса;
2. Фиксируют в потолочном профиле анкерные зажимы;
3. Регулируют уровень;
4. Крепят вертикальные и горизонтальные перемычки, периодически проверяя соответствие расположения конструкции по горизонтальному и вертикальному уровню;
5. Если у потолочного каркаса есть торцевая боковая стенка, то из профилей монтируют внешние ребра этой части короба.

Монтаж каркаса вертикальной части начинают с крепления к стене направляющих профилей.

Если короб нужен только для воздуховода купольной вытяжки, то это два вертикальных элемента и нижняя перемычка между ними.

Параллельно вертикальным направляющим профилям с потолочной части каркаса спускают еще два ПП профиля — это внешние ребра этой части короба.

Затем их соединяют между собой и направляющими на стене короткими перемычками. Соблюдают шаг не более чем 40 см, начиная от нижнего ребра жесткости.

В нижней части короб под вытяжку на кухне из гипсокартона может иметь и сложную геометрию, если он предназначен для встраиваемой модели вытяжки. К примеру, он может быть в виде трапеции.

Обшивка каркаса

Теперь можно раскроить листы гипсокартона. Это лучше сделать на этом этапе, а не в начале работ, так как в процессе монтажа каркаса реальные размеры могут слегка измениться, а щели между элементами обшивки нежелательны.

Затем обшивают каркас, соблюдая на длинных участках шаг крепления не более 20 см. Головки саморезов слегка утапливают в гипсокартон, чтобы они не выступали над поверхностью.

Финишная отделка

Заключительный этап имеет стандартную последовательность:

1. Армирование серпянкой стыков;
2. Укрепление ребер обшивки перфорированными уголками;
3. Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
4. «Выведение» углов ребер;
5. Шлифовка поверхности;
6. Декоративная отделка.

Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.

Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.

Понравилось? Поделитесь в соц. сетях!

Короб из гипсокартона на кухне под вытяжку своими руками

Современные кухни проектируют таким образом, чтобы вход в вентиляционную шахту был на минимальном расстоянии от места, где будет находиться вытяжка. Но при обустройстве помещений старой планировки расстояние бывает значительным, и тогда спрятать трубу проблематично.

Готовые шкафы могут просто не вписаться в общий интерьер кухни, а вот вытяжка из гипсокартона – вариант, который подойдет под любой стиль. Ее можно по-разному оформить. Форма и размер короба зависят от типа вытяжки.

Виды вытяжных систем

Устройства различаются по принципу работы, способу крепления и форме.

По принципу работы вытяжки делят на:

• Активные, со встроенным мотором или вентилятором.
• Пассивные, работающие только за счет хорошей тяги.

Есть два способа крепления для вытяжки на кухне:

•  Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.

• Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.

Различают 4 формы вытяжек :

• Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
• Настенная – крепится к стене.
• Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
• Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.

Достоинства короба из гипсокартона

Короб под вытяжку на кухне может быть изготовлен из гипсокартона, металла, пластика, МДФ (ДСП). Каждый из этих материалов имеет свои достоинства и недостатки. Пластиковые короба не уступают по функциональности и долговечности металлическим, при этом стоят на порядок дешевле.

Гипсокартонный короб для вытяжки также имеет преимущества:

• Невысокая стоимость. Причем сэкономить можно не только на материалах, но и на монтаже, т. к. короб из ГКЛ можно соорудить своими руками;
• Разнообразие форм и размеров.
• Большой выбор вариантов отделки.
• Долговечность. Изделие прослужит до следующего капитального ремонта.

Выбор типа короба и подготовка схемы

Перед тем, как приступить к установке вытяжки своими руками, следует продумать, будет видна вытяжка или короб из гипсокартона спрячет встраиваемый агрегат.

Несмотря на относительную простоту монтажных работ, без тщательно проработанного чертежа не стоит браться за дело.

Для начала следует в масштабе начертить периметр комнаты. Затем измерить место, отведенное для вытяжки и отметить его на схеме. Также нужно отразить на бумаге габаритные размеры будущего гипсокартонного короба и указать размеры отдельных элементов, ниш.

Внимание! Чтобы вибрации в трубах не передавались коробу, а также для увеличения срока службы, короб на потолке нужно спроектировать таким образом, чтобы между трубами и гипсокартоном был 5 см зазор.

Если отверстие вентиляции находится на расстоянии от плиты, необходимо просчитать и размеры короба для воздуховода.  Те, кто планирует обшивать стены на кухне гипсокартонном, может спрятать воздуховод с помощью многоуровневого подвесного потолка.

Что понадобится для монтажа

Материалы:

• листы гипсокартона толщиной 12,5 мм;
• металлические потолочные профили 27×60 мм;
• направляющий профиль 28×27 мм;
• крепеж;
• грунтовка;
• шпаклевка;
• раствор для предотвращения появления плесени.

Листы гипсокартона, предназначенные для эксплуатации на кухне, должны быть влагостойкими, ведь на трубе возможно появление конденсата .

Инструменты :

• рулетка;
• строительный уровень;
• карандаш;
• ножницы по металлу;
• нож для раскройки листов;
• шуруповерт;
• перфоратор;
• кисти и шпателя.

Вместо ножниц по металлу можно использовать болгарку, но тогда придется соединять профили пол прямым углом. А ножницы дают возможность надрезать металл и согнуть его.

Подготовка к монтажу

Перед тем как приступить к основным работам, нужно освободить пространство где будет проводиться работа, удалить с поверхностей стены и потолка ненужный крепеж, старое покрытие. Затем следует прогрунтовать стены и потолок. Далее делается разметка под каркас. Исходить нужно из того, где будет находиться труба. Как правило, она поднимается вертикально вверх и проходит горизонтально под потолком.

Порядок разметки такой :

• От нижней точки потолка отмеряется нужное расстояние и отмечается на стене. Горизонтальная линия, обозначающая нижнюю границу короба, чертится с помощью уровня.
• От верхней части стены отступается расстояние, делается метка и проводится горизонтальная линия через весь потолок.
• Из двух крайних точек на стене и потолке проводится еще две линии, перпендикулярные друг другу. Лучше для этого воспользоваться отвесом и уровнем. На другом крае поступают аналогично. В итоге должны образоваться очертания будущего короба.

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

• Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
• Аналогично крепим направляющие на потолке.
• Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
• Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
• Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.
• Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
• Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
• Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
• Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
• Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
• Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере.

Видео

Крышка вентиляционного отверстия современной вытяжки своими руками

Я с нетерпением ждал того дня, когда над моей плитой будет больше, чем просто микроволновая печь. Мне нравится внешний вид эффектных вентиляционных отверстий на капоте, а также современные взгляды на нержавеющую сталь по сравнению с медными винтажными элементами. Но затем пришло время для меня, чтобы действительно спроектировать ремонт кухни для нашего нового дома, и я решил, что то, что я действительно хотел в вентиляционной вытяжке, было чем-то минималистичным и совсем не выделяющимся. Я действительно хотел, чтобы другие аспекты кухни сияли. (Как моя розовая раковина! Сделать раковину центром внимания на кухне — это нормально, верно?)

Итак, я сделал короб вокруг вентиляционного отверстия капота и очень доволен тем, как он выглядит в космосе! Оказывается, построить его было не так уж и сложно! Посмотрите, как я это сделал.

Я выбрал этот 30-дюймовый вентиляционный клапан Whirlpool и знал, что кнопки находятся спереди, и решил, что смогу обойти это для крышки. По сути, я построил раму вокруг вентиляционного отверстия капота из пиломатериалов 2 × 3 и прикрепил фанеру по бокам и спереди, чтобы сделать коробку. Но позвольте мне провести вас по шагам.

Шаг первый: Прикрутите раму с каждой стороны вентиляционного отверстия. Убедитесь, что вы утопили винты достаточно глубоко, чтобы вы могли заполнить отверстия, чтобы скрыть места, где находятся винты. Я сделал свою раму так, чтобы она заканчивалась на один дюйм ниже вентиляционного отверстия капота, а также выступала на один дюйм за вентиляционное отверстие капота спереди. Это потому, что я хотел получить доступ к кнопкам вентиляционного отверстия на капоте, которые находятся спереди, а не внизу моего вентиляционного отверстия.

Шаг второй: Заполните отверстия для винтов с потайной головкой наполнителем для дерева.

Шаг третий: Отшлифуйте шпатлевку, затем загрунтуйте и покрасьте ту часть рамы, которая будет видна снизу. Это проще сделать сейчас, чем заклеивать вентиляционное отверстие капота, чтобы потом покрасить.

Шаг четвертый: С помощью уровня отметьте места крепления боковых рам к стене. Я нарисовал линию, которая будет ориентиром для рамки. Затем просверлите пилотные отверстия в раме и в гипсокартоне. Если у вас есть шпилька, отлично! Если нет, проверьте следующий шаг.

Я использовал рычажные болты, чтобы надежно прикрепить свои рамы к стене, так как шпильки не были удобно расположены там, где они мне были нужны. Вот как это работает.

Шаг пятый: Используйте сверло размера, рекомендуемого Toggle Bolts, и просверлите отверстие в гипсокартоне там, где было ваше пилотное отверстие. Затем вставьте металлическую часть болта переключения в это отверстие. Закрепите пластиковый круг в отверстии, затем застегните длинные пластиковые застежки на себя. Это плотно притянет металлическую часть к гипсокартону, удерживая вес того, что вы будете вешать, чтобы он не пробил гипсокартон. Теперь вы будете вставлять винты в эти отверстия, когда будете прикреплять раму.

Шаг шестой: Прикрепите раму к стене с помощью трехдюймовых винтов, соответствующих диаметру болтов. Как только стороны рамок будут на месте, соедините их спереди с помощью 2×4, которые вы прикрепите винтами.

Стыдно признаться, что случайно очистил карту памяти от фотографий следующих шагов, думая, что уже загрузил их на компьютер! Но это очень легко объяснить словами.

Шаг седьмой: Вырежьте фанеру (можно использовать любую имеющуюся у вас фанеру или 1/4″ фанеру для более тонкого профиля), чтобы подогнать ее к боковым рамам, и прикрепите ее к раме с помощью проволочных скоб или гвоздей. пистолет. Затем отрежьте кусок фанеры, чтобы он подходил поперек передней части, и также прибейте его к раме.

Шаг восьмой: Заполните отверстия от гвоздей, отшлифуйте, загрунтуйте и покрасьте коробку. Я отшлифовал этой наждачной бумагой после грунтовки и перед покраской, что сделало мою краску гладкой, как шелк. Кроме того, я зашпаклевал края, чтобы скрыть крошечные зазоры в местах, где фанера соприкасается с потолком и стенами.

Здесь вы можете увидеть, как легко пользоваться кнопками на передней части вентиляционного отверстия. Очень просто!

Изготовление крышки для моего вентиляционного отверстия полностью изменило внешний вид этой комнаты, придав мне современный вид, который я хотел, и позволив другим декоративным элементам выделиться (кстати, это отличная белая вытяжка, если вы не хотите делать ее своими руками). твой собственный). Затем мы планируем установить плавающую полку на стене окна, и я знаю, что эта минимальная вентиляция вытяжки уравновесит небольшой беспорядок на полках. Не терпится полностью оформить эту кухню с помощью техники в стиле ретро (эта кофеварка и тостер такие милые!). Как получилась моя готовая кухня, вы можете увидеть здесь! Если у вас есть какие-либо вопросы, я отвечу на них в комментариях ниже. — Манди

P.S. Узнайте больше о декоре для кухни и дома в нашем списке пожеланий и на страницах покупок!

Источники материалов:
Краска для стен: Benjamin Moore’s Super White
Краска для шкафа: Annie Sloan’s Pure White
Настенная плитка: Home Depot
Затирка для плитки: TEC Silverado
Розовая раковина: Thermocast
Island Faucer: But4 Kraus 90 от Home Depot 90 Блок: Пиломатериалы Ликвидаторы, запечатанные Waterlox
Пол: Пиломатериалы Ликвидаторы, клен, инженерная древесина
Ручки: eBay
Плита: KitchenAid from Home Depot
Посудомоечная машина: KitchenAid from Home Depot
Кофеварка: KitchenAid
Табуретки Island: Urban Outfitters

Кредиты // Автор и фотография: Мэнди Джонсон. Фотографии, отредактированные с помощью A Color Story Desktop.

Руководство по изготовлению вытяжки своими руками — Jenna Sue Design

Если вам понравился наш недавний урок по изготовлению камина своими руками, сегодня вас ждет настоящее удовольствие! После того, как мы освоили арки и изгибы из гипсокартона, мы решили сделать шаг вперед и спроектировать / построить вытяжку нашей мечты своими руками.

Пин

Когда я говорю мы , я действительно имею в виду Лукаса. Я играл роль дизайнера, но он провел две недели, создавая все своими руками, и , документируя этот урок для вас. Возможно, вы следили за моими историями в Instagram (я сохранил их в избранное, чтобы вы могли сослаться на них позже), и сегодня мы познакомим вас со всеми шагами, инструментами и материалами, которые вы использовали, чтобы вы могли создать свои собственные.

Перейти к:

Как построить вытяжку

Обновление: вы можете увидеть готовую вытяжку в нашем посте о современной средиземноморской кухне!

Штифт

Инструменты

• Торцовочная пила/торцовочная пила
• Дисковая пила или настольная пила
• Дрель
• Крег-джиг
• Электролобзик или Dremel multi-max
Электрический шлифовальный пистолет
• Уровень
• Шпилька
• Угломер
• Т-образный угольник (не требуется, но полезен)
• Зажимы
• Универсальный нож
• Ножницы по металлу
• Ножи для обвязки лентой
• Нож для гипсокартона
• Шлифовальные губки

Штифт

Материалы

• Вставка для вытяжки модель 698-304-34)
• 2×4 для каркаса (использовал шесть 8-футовых досок)
• 1×4 для каркаса (я использовал восемь 8-футовых досок)
• 4×8’ лист фанеры 1/2″ ( для арки)
• 1x4x8′ МДФ (я использовал пять досок)
• Гипсокартон 1/2 дюйма 4×8 ​​футов (я использовал три листа)
• Виниловый угловой профиль (мы использовали 3/8 дюйма для закругления краев)
• Строительные винты Power Pro (2 дюйма, 2,5 дюйма и 3 дюйма)
• Шурупы для гипсокартона
• Клей для дерева
• Клей для угловых швов
• Шовный герметик
• Лента для гипсокартона

Общая стоимость

Сумма наших материалов составила 402 долл. США

Шаг 1: Определите размер вытяжки, расстояние между ней и форму

Мы потратили много времени на поиски вдохновения (в основном на Pinterest) и не смогли найти именно то, что искали. Мне понравилась идея негабаритной пещеры, окруженной коренастыми изогнутыми выступами, такими как:

PinAmber InteriorsPinMarie Flanigan Interiors

Но потом мы решили, что хотим максимально увеличить пространство прилавка и убрать выступы со стойки, вот так:

Pin Brit Jones Интерьеры

Я надеялся, что наши планы дизайна кухни будут готовы к настоящему времени, но я все еще дорабатываю несколько деталей, так что просто потерпите меня и пока используйте свое воображение. Вам может быть интересно, почему мы строим вытяжку раньше, чем что-либо еще на кухне, потому что мы решили, что будет проще получить вытяжку за 9 минут.0035 до мы добавили деревянные балки/доски к нашему потолку (наш следующий DIY, в настоящее время в процессе).

Булавка

Всегда полезно использовать малярную ленту, чтобы получить представление о масштабе и расположении кухонного пространства. После нескольких итераций мы остановились на размере и форме, показанных выше (окончательный размер 75 дюймов (ширина) x 65 дюймов (высота) x 22 дюйма (глубина) — он довольно большой). 36-дюймовая плита будет находиться по центру внизу, и вы можете увидеть очертания того места, где слева будет стоять шкаф от пола до потолка, а холодильник будет справа от него (скоро будет больше подробностей о кухне!)

Pin

На фото выше показана соседняя обеденная зона слева, и входная дверь также слева рядом с арочным окном. Теперь, когда мы все расставлены, давайте приступим к строительству — уберите его, Лукас!

Шаг 2:  Изготовьте опорную раму для вставки вытяжного колпака

Как и в случае с камином своими руками, первым шагом будет изготовление рамы для вставки. Мы используем 34-дюймовую вставку вытяжки ZLINE из нержавеющей стали модели 698-304-34 с внутренним вентилятором мощностью 700 кубических футов в минуту (мы используем 36-дюймовую линейку). Установка очень проста — вставка поставляется с четырьмя L-образными кронштейнами, которые ввинчиваются в раму:

Штифт

Я сделал свою раму немного больше (1/8-1/4″), чем вставка, чтобы оставить место для кронштейнов.

Шпилька

Чтобы прикрепить раму к стене, я сначала измерил уровнем и отметил линию, где мы хотели, чтобы вставка была. Следуйте указаниям производителя о том, на какой высоте над прилавком его устанавливать. ZLINE рекомендует для этой вставки 30-36 дюймов над варочной поверхностью, и мы выбрали 35 дюймов (отверстие в арке будет расположено немного ниже, чтобы скрыть его).

Штифт

Если вы устанавливаете это самостоятельно, полезно вкрутить пару винтов в вашу линию, чтобы удерживать раму, пока вы прикрепляете ее к шпилькам.

Штифт

Затем установите распорку, которая поможет выдержать вес капота. Наша вставная рама пересекает только две стойки, поэтому я добавил большую часть, которая проходит через четыре стойки выше, а затем прикрепил диагональную распорку между ними.

Штифт

ВАЖНЫЙ ШАГ: Убедитесь, что рама выровнена, когда крепите ее к стене!

Штифт

Я повторил этот процесс с другой стороны, а затем добавил обвязку и угловую скобу для дополнительной прочности.

Штифт

После того, как вставка сделана, пришло время перейти к остальной части каркаса капота.

Шаг 3: Соберите нижнюю часть рамы

Я использовал столярный клей и шурупы PowerPro для каждого соединения при сборке рамы.

Я начал с того, что построил простой прямоугольник с одной стороны от линии ленты и прикрутил его к рамке-вкладышу. Затем я построил два меньших прямоугольника и прикрепил их снизу, чтобы начать формировать боковые стороны капюшона.

Штифт

На этом этапе нужно заранее продумать, куда будет крепиться гипсокартон. Очень важно, чтобы углы гипсокартона были привинчены к чему-то твердому, иначе они могут в конечном итоге сместиться в будущем, даже в таком месте с низкой проходимостью. Ниже вы можете увидеть меньший 2 × 4″, который был сорван и прикреплен, чтобы сформировать полный угол:

PinPin

Этот процесс был повторен с правой стороны, чтобы завершить основную нижнюю часть.

Штифт

Шаг 4: Установка вставки вытяжки

Установка вставки вытяжки определенно выполняется вдвоем, так как ее необходимо удерживать на месте, пока кронштейны прикреплены к раме. До этого у нас был электрик, проводил розетку над капотом. Мы подключили его, чтобы проверить, и все заработало, woohoo!

Штифт

Вставку также можно было установить до начала сборки рамы — вы просто хотите сделать это, пока у вас еще есть достаточный доступ для установки воздуховода.

Шаг 5: Обрамление остальной части вытяжки

После установки вставки мы теперь точно знали, где воздуховод будет выходить на чердак, поэтому мы могли определить размер верхнего прямоугольника обрамления. Существует множество конфигураций, которые вы можете использовать в зависимости от типа вытяжки, которую вы собираетесь использовать. Мы хотели максимизировать наклон спереди назад, поэтому мы сделали глубину настолько близкой к тому месту, где будет проходить воздуховод, насколько нам было удобно (не обращайте внимания на дыру в потолке от оригинальных светильников).

Pin

Вытяжка без воздуховодов или без воздуховодов также является вариантом в зависимости от вашей ситуации, но для газовых горелок мы отказались от вытяжки без воздуховодов. Вы также можете провести воздуховод через стену, но в нашем сценарии было бы разумнее пройти прямо через чердак.

Pin

Я использовал 1×4 для верхней рамы, чтобы уменьшить вес (не уверен, что это было действительно необходимо), но вы могли легко использовать 2×4 для всего этого. Из-за этого мне пришлось удвоить несколько областей, чтобы обеспечить выравнивание общей ширины по верхнему и нижнему краям.

Штифт

Затем я добавил четыре горизонтальные части посередине с концами, обрезанными под углом 14º, и прикрепил еще 1×4″ по всей ширине. Вертикальное размещение этих частей будет определять форму кривой.

PinPin

Дополнительные секции блокировок 2×4 были добавлены вдоль верхней части, где будут крепиться вертикальные планки МДФ. Другой (более простой) вариант — просто протянуть доски до самого потолка и прикрепить их к передней части верхней части каркаса.

PinPin

Теперь самое интересное: обрамление арки! Используя 1/2-дюймовый кусок фанеры, я начертил арку с помощью веревки и карандаша (так же, как я сделал камин), а затем вырезал ее лобзиком.

Штифт

После того, как деталь была успешно подогнана насухо, я отшлифовал все дефекты и обвел арку на другом листе фанеры толщиной 1/2″, чтобы сделать идентичную деталь.

Чтобы сделать мой «сэндвич с аркой», я вырезал и прикрепил обрезки 1×4″ для использования в качестве прокладок, которые создадут арку толщиной 2 ¾” (после того, как гипсокартон будет наклеен).

Штифт

Было использовано много столярного клея и шурупов, чтобы соединить все части вместе, затем я прикрутил их к передней части рамы.

PinPin

Далее пришло время совершить топ-налет. Я использовал куски МДФ размером 1×4″, потому что они немного гнутся, в отличие от дерева. Возможно, вы также можете использовать тонкую фанеру.

Штифт

Зажимы очень помогают плотно притянуть MDF к горизонтальной поперечине, и я использовал много винтов, чтобы убедиться, что они не сдвинутся с места.

PinPin

Углы не нужно подрезать под фанеру — они будут покрыты гипсокартоном.

Штифт

Последним этапом обрамления были кронштейны. Вы могли бы просто остановиться на этом и иметь более простую, немного более современную вытяжку, но мы хотели быть причудливыми.

Pin

Мы не могли определиться с формой, которую хотели, поэтому я смоделировал две разные версии, чтобы получить визуальное представление. Вариант 1:

Штифт

Вариант 2:

Штифт

Оба:

Штифт

В конечном счете мы остановились на комбинации двух из них — двойной изгиб:

Штифт

×4 на этот раз) между двумя кусками 1/2″ фанеры.

Pin

На этом кадрирование готово!

Этап 6: Гипсокартон

Чтобы разрезать гипсокартон, просто измерьте, отметьте и сделайте надрезы с помощью универсального ножа. Затем вы сгибаете гипсокартон по этому надрезу и разрезаете заднюю бумагу вдоль сгиба. Очень просто.

Было девять секций, которые нуждались в гипсокартоне, и я начал с самой большой.

Pin

Вам может быть интересно, почему гипсокартон зеленый? В Home Depot не было обычного гипсокартона толщиной ½ дюйма, но у них была на складе версия, устойчивая к плесени. Вот что я получил.

Pin

Струбцины снова были моими лучшими друзьями, чтобы тянуть гипсокартон вниз, пока я прикручивал его на место.

Для изогнутых деталей было проще всего сначала прикрепить гипсокартон к фанере, а затем обрезать по краю ножом для гипсокартона (вы также можете использовать этот дремель, если не хотите тренировать руки).

Штифт

Вы можете увидеть этот первый шаг на боковых частях:

Штифт

Это намного проще, чем пытаться сначала вырезать его и идеально совместить изогнутые края.

PinPinPin

Для тонкой детали под передней аркой я сначала намочил заднюю часть влажным полотенцем, чтобы сделать ее гибкой, и она хорошо согнулась, не ломаясь (в отличие от арки камина, которая была более экстремальной).

Штифт

А еще были кронштейны… безусловно, самая сложная часть всей этой сборки.

Здесь я должен напомнить вам, что многое из того, что вы видите в этом уроке, я делаю в первый или во второй раз. Это означает, что я учусь на ходу и не совершенен 🙂 С учетом сказанного, может быть лучший способ обшить эти выступы гипсокартоном, чем то, что я сделал, но я не смог найти ответ в своих поисках, поэтому я решил попробовать. и ошибка.

План состоял в том, чтобы сделать надрезы на передней и задней части гипсокартона и сопоставить их с внутренними и внешними изгибами, получив что-то вроде этого: не раскрошится и не сломается (часть, показанная выше, является одной из неудачных попыток). Вместо этого я мог бы попытаться сложить два куска гибкого гипсокартона толщиной 1/4 дюйма, но я думаю, что этот подход также создал бы свои проблемы.

Штифт

Однако по опыту я знал, что шовный герметик и шлифовка в значительной степени скроют/исправят что угодно, и этот раз не стал исключением. Израсходовав весь мой зеленый гипсокартон на ошибках выступа, я смог найти кусок для последнего куска выступа, и гипсокартон был СДЕЛАН!

Булавка

Шаг 7: Добавьте угловой валик (и много шлифовки + шлифовки)

Одной из особенностей, которую мы хотели для этой вытяжки, были закругленные углы. Это придает капоту элитный/элегантный вид, и я смог купить для него закругленный угол диаметром ⅜” (получен от местного поставщика, но Home Depot также продает подобные здесь).

Pin

Аэрозольный клей рекомендуется для установки, поэтому я использовал его на этот раз. Все шло хорошо… пока я не добрался до этих чёртовых кронштейнов. Из-за острых внешних углов мне пришлось использовать наш дремель, чтобы вырезать обе стороны углового валика, чтобы он согнулся.

Штифт

Это было непросто, но я, наконец, установил его на место — с помощью множества винтов и скоб для дополнительного усиления.

PinPin

Зная, что мне понадобится несколько слоев, я также начал заполнять некоторые зазоры и швы гипсокартона шовным герметиком. Я перешел на использование этой шовной массы, и она очень хорошо наносится и шлифуется. Первый слой предназначен для укрепления углов и заполнения любых крупных зазоров.

Штифт

Затем я добавил ленту для гипсокартона на швы, где встречаются два куска гипсокартона, а затем еще немного грязи.

Штифт

Дав ему высохнуть в течение рекомендованных 24 часов, я отшлифовал его шлифовальным блоком — зернистость 120 для больших толстых капель и зернистость 220 для всего остального.

Pin

Вы хотите делать это вручную, а не с помощью электрической шлифовальной машины. Требуется некоторый уровень художественных способностей, чтобы убедиться, что все гладко и ровно.

Pin

Вы можете повторять процесс (грязь, сухая, песок) столько раз, сколько вам нужно, пока вы не будете довольны тем, как он выглядит.

Pin

Кронштейны были (еще раз…) самой сложной частью. Потребовалось много терпения, чтобы отшлифовать все маленькие недостатки, чтобы сделать эти кривые идеальными.

Pin

В итоге я нанесла три слоя плюс несколько небольших штрихов.

Pin

После нескольких дней лепки и доработки капот был готов и готов к покраске!

Шаг 8: Загрунтуйте и покрасьте

Всегда используйте грунтовку на свежем гипсокартоне перед покраской. Этот материал великолепен и подходит для домашних мастеров.

Pin

Капот был окрашен в SW Alabaster — теперь это официальный белый цвет для интерьера (идеальный кремово-белый цвет для этого помещения).
