Утепление и отделка балкона, обшивка стен своими руками, фото примеры
Часто в квартирах балкон или лоджия превращается в место для хранения ненужных вещей. Но утепление и отделка лоджии даст возможность использовать данное помещение в новом качестве.
Балкон — это внешняя конструкция, расположенная за пределами наружных стен дома и имеющая парапет. Лоджия же является частью квартиры и отгораживается от нее стеной. Обычно площадь ее больше, чем у балкона, поэтому такое помещение либо объединяют с основным, либо устраивают из него отдельную комнату.
Для обустройства подобных конструкций производят работы по застеклению, утеплению и внутренней отделке.
Нюансы теплозащиты
Утеплить лоджию, несмотря на большую площадь помещения, чем у балкона, намного легче. Она имеет всего одну внешнюю сторону. Балкон же изолировать необходимо с трех сторон. Также при проведении любых работ на балконном основании необходимо учитывать нагрузку, какую оно может выдержать.
Теплоизоляцию правильнее начинать с замены старых окон. Лучше остановить выбор на пластиковых окнах. Они герметичны. В отличие от пластика дерево подвержено гниению и рассыханию.
Выбор материала
Перед выполнением обшивки стен и утепления балкона необходимо подобрать материал для теплоизоляции.

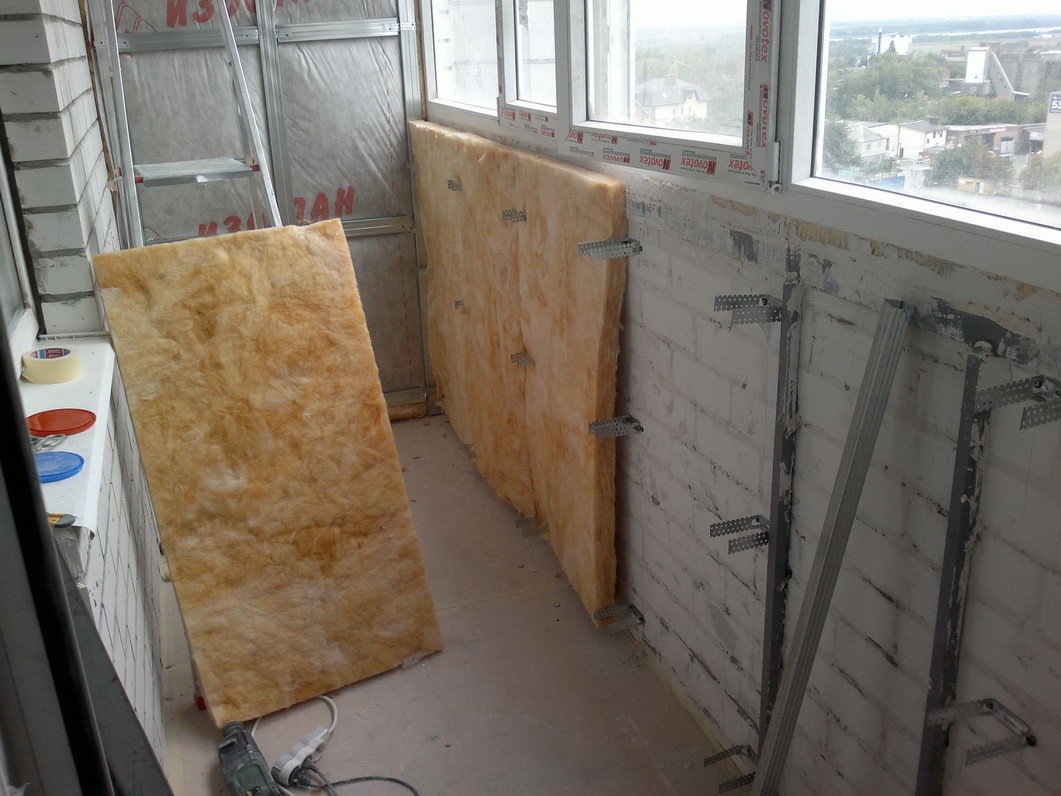

Минеральная вата
Этот волокнистый утеплитель производится из сплавов горных пород и шлака металлургии. Он обладает невысокой теплопроводностью, устойчив к высоким температурам, не горит.
Минеральная вата легко и быстро монтируется. Основным недостатком материала является его небезопасность для здоровья человека при монтаже.
Пенолон
Производится из вспененного полиэтилена.
Пенолон имеет массу достоинств. Он не портится в процессе эксплуатации, не пылит, а также не выделяет опасных для здоровья человека веществ.
Пеноплекс
Пеноплекс — это экструдированный пенополистирол, по сути является разновидностью пенопласта.
Он обладает хорошими эксплуатационными качествами: долговечен, плохо проводит тепло, не подвержен гниению, не сминается, устойчив к резким перепадам температуры.
Специалисты рекомендуют использовать для балконов именно этот материал.
Этапы утепления и отделки
Для того чтобы утеплить и обшить балкон или лоджию, не нужно обладать специальными навыками строителя. Превратить нежилое помещение в красивый и уютный уголок в квартире можно своими руками.
Подготовительные мероприятия
Утепление и отделка лоджии производится после обработки всех швов и зазоров монтажной пеной.
Если стены имеют большие щели, необходимо закрыть их фанерой или пенопластом, затем залить герметиком.
Гидроизоляция
Для защиты поверхностей стен, пола и потолка от влаги можно использовать различные материалы.
Например, рубероид. Он стелется внахлест и приклеивается к основанию. Все стыки обрабатываются горячей горелкой. Существуют также жидкие гидроизоляционные материалы, которые легко наносятся кистью или валиком.
Монтаж листов пеноплекса
Пеноплекс выпускается в плитах толщиной от 20 мм до 100 мм. В местности с суровым климатом рекомендуют выбирать толщину от 50 мм.
Плиты с прямой кромкой устанавливают впритык друг к другу. Бывают изделия, которые удобно стыкуются с помощью системы «шип-паз».
Крепление материала зависит от последующей отделки помещения. Если планируется обшивка гипсокартоном, пластиком, деревом, пеноплекс монтируется при помощи специальных пластиковых дюбелей в форме гриба. Если последующая отделка лоджии или балкона будет осуществляться штукатуркой, следует крепить утеплитель комбинированным способом. Плиты пеноплекса приклеиваются к поверхности с помощью специализированных составов, а затем дополнительно прибиваются пластиковыми дюбелями-грибами.
Монтаж пароизоляционного слоя
Пароизоляция необходима для защиты утеплителя от воздействия бытовой влаги. Для этого лучше всего подойдет пенофол.
Крепить его необходимо фольгированной стороной внутрь, стыки проклеивают алюминиевым скотчем.
Монтаж пола
Для утепления пола на балконе удаляют старое покрытие, поверхность очищают. Можно выполнить легкую стяжку, главное учитывать при этом допустимую нагрузку на конструкцию.
Затем устанавливают слой гидроизоляции, для этого подойдет обыкновенная полиэтиленовая пленка. Монтируют ее с перехлестом, швы обязательно проклеивают скотчем для обеспечения герметичности.
youtube.com/embed/GPDTFtvh-Go» frameborder=»0″ allowfullscreen=»allowfullscreen»> В установленный каркас укладывают плиты пеноплекса так, чтобы они плотно прилегали к деревянной конструкции. Щели герметизируют пеной.
Потом укладывают черновой пол и при желании напольное покрытие (например, керамическую плитку, линолеум, ламинат)
Отделка стен и потолка
Современный рынок строительных товаров представляет большое разнообразие материалов для обшивки стен и потолка.Исходя из этого, могут быть выполнены следующие виды отделки::
- обшивка гипсокартоном — это один из самых удобных материалов для выполнения отделочных работ своими руками. Часто его используют под облицовку штукатуркой или плиткой. Это прочный, стойкий и долговечный материал. Для балконов лучше использовать его влагостойкий вид;
- отделка листами МДФ (панели из прессованной древесноволокнистой массы). Они легко монтируются, неприхотливы в уходе. Можно выбрать любую расцветку и дизайн.
Недостатком панелей является их горючесть и высокая чувствительность к влаге; - отделка деревянной вагонкой — обшивка производится различными видами древесных пород: липы, сосны, лиственницы и др. Крепление материала выполняется исключительно на саморезы.
Недостатком панелей является их горючесть и высокая чувствительность к влаге;Выполнив несложный комплекс ремонтных работ, нежилое помещение возможно превратить в уютную комнату, расширив при этом полезное пространство квартиры. Можно обустроить на балконе террасу, цветник, рабочий кабинет и т. д. Все зависит от фантазии.
Утеплитель для лоджии и балкона изнутри, утепление пола на балконе и лоджии своими руками
У жителей квартир с балконами и лоджиями есть возможность увеличить свою полезную площадь. И очевидно, что расширение пространства должно начаться с теплого остекления, а затем — утепления.
Высококачественной теплоизоляцией нужно обеспечить стены, пол и потолок лоджии.
Спешим разочаровать тех, кто считает, что для утепления балкона/лоджии достаточно энергоэффективных стеклопакетов и дополнительной батареи.
Лоджия, а уж застекленный балкон тем более в любом жилом доме не рассчитаны на комфортные условия для человека в холодное время. Глубокой осенью, зимой и ранней весной там холодно.
Все эти неприятности устраняет отопление совместно с эффективным утеплителем, что обеспечит нормальную комнатную температуру воздуха в помещении балкона/лоджии и совмещенной с ним комнате или кухне в любое время года. Оптимальным выбором утеплителя будут высококачественные и эффективные теплоизоляционные плиты марки ПЕНОПЛЭКС КОМФОРТ ® из экструзионного пенополистирола.
Решение Пеноплэкс для утепления балкона и лоджии
ПЕНОПЛЭКС КОМФОРТ®
УТЕПЛИТЕЛЬ НАПЫЛЯЕМЫЙ ПЕНОПЛЭКС® FASTFIX®
ОЧИСТИТЕЛЬ PENOPLEX® FASTFIX®
Преимущества плит ПЕНОПЛЭКС КОМФОРТ
® при утеплении лоджии:
Низкий коэффициент теплопроводности до 0,034 Вт/м•К — обеспечивает качественную теплозащиту даже при малой толщине.
Нулевое водопоглощение — не допустит сырости, развития грибка и плесени.
Утепление балкона/лоджии изнутри высококачественным ПЕНОПЛЭКС КОМФОРТ®
под силу любому человеку, который не боится работы. Не стоит опасаться и неприятных последствий, которые порой одолевают нас в контакте с некоторыми стройматериалами. Плиты ПЕНОПЛЭКС
ПЕНОПЛЭКС® в своем составе не содержит мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Поэтому работа с ПЕНОПЛЭКС® не требует средств защиты органов дыхания и кожи. В его изготовлении не применяются фреоны.
Безопасность применения теплоизоляции ПЕНОПЛЭКС®
в квартире подтверждается заключением санитарно-эпидемиологической экспертизы.
С утеплением балкона/лоджии своими руками тем более справятся многие еще и потому, что ПЕНОПЛЭКС® удобен в монтаже. У плит оптимальная геометрия — по всем сторонам имеются Г-образные кромки, что позволяет легко их состыковывать.
Как утеплить балкон/лоджию с помощью ПЕНОПЛЭКС КОМФОРТ
® своими рукамиДля утепления балкона/лоджии своими руками понадобятся следующие материалы:
-
Теплоизоляция ПЕНОПЛЭКС КОМФОРТ®. Необходимая толщина для совмещенной лоджии в центральных регионах России составляет 100 мм. Толщина может быть рассчитана с помощью нашего калькулятора.
-
Влагостойкие гипсокартонные (ГКЛ) или гипсоволокнистые (ГВЛ) листы.
-
Для устройства стяжки по плитам ПЕНОПЛЭКС® требуется цементно-песчаная смесь с арматурной сеткой при «мокром» покрытии; или плитные материалы при «сухом» покрытии — два слоя плитных материалов, таких как ГВЛ, ЦСП, ОСП или фанера в перехлест стыков.
Для создания пароизоляционного слоя часто используется фольгированная полиэтиленовая пленка.
-
Полиуретановый клей ПЕНОПЛЭКС®FASTFIX®.
-
Саморезы для крепления листов ГКЛ, ГВЛ к направляющим.

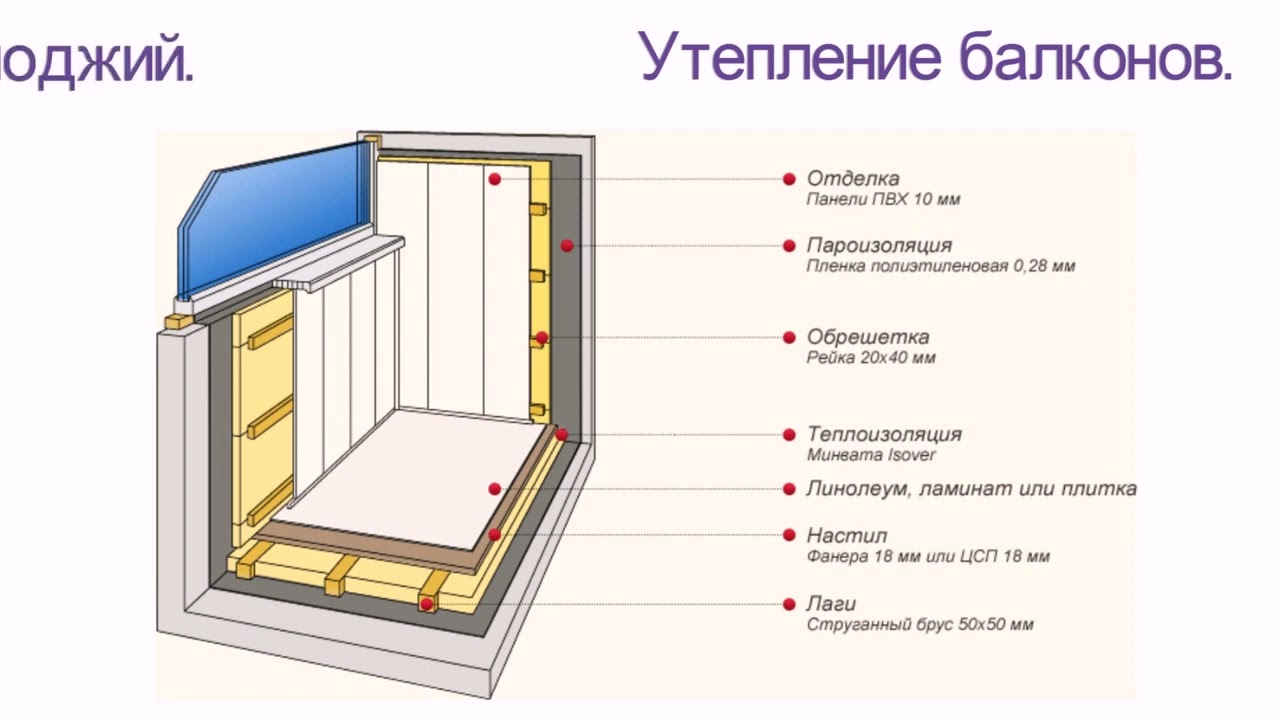

Схема утепления балкона/лоджии
Последовательность утепления лоджии с помощью ПЕНОПЛЭКС КОМФОРТ
®-
Устанавливаются оконные блоки. Оптимальным средством герметизации швов будет монтажная пена ПЕНОПЛЭКС®FASTFIX®.
-
Плиты ПЕНОПЛЭКС КОМФОРТ® крепятся полиуретановым клеем ПЕНОПЛЭКС®FASTFIX®, которым также обрабатываются стыки между конструкциями./p>
-
Крепится пароизоляция — фольгированная полиэтиленовая пленка — с помощью двухстороннего скотча. Пароизоляция ставится встык, при этом стык между полотнами и конструкциями проклеивается металлическим скотчем. /p>
-
Монтируем пол балкона./p>

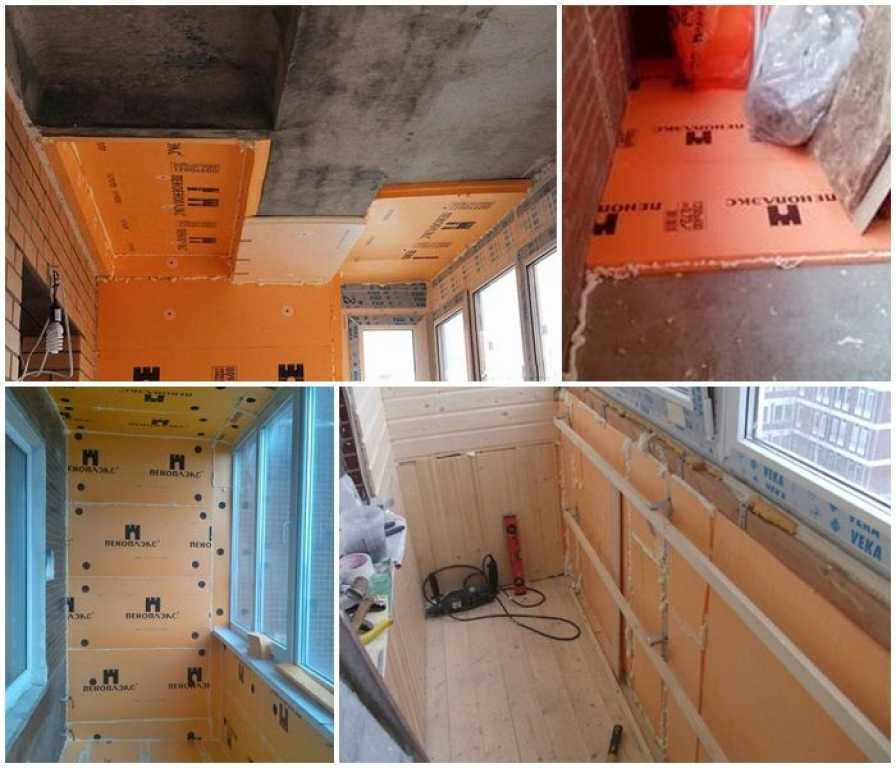

На фото — утепление лоджии плитами ПЕНОПЛЭКС® в квартире актрисы Марины Дюжевой
На теплоизоляцию ПЕНОПЛЭКС
® можно укладывать следующие основания:
— Цементно-песчаная стяжка (толщина 4 см).
Между вертикальной стеной и стяжкой необходимо оставить температурный зазор 1 см. Для этого достаточно перед заливкой стяжки установить по периметру полосу из вспененного ПЭ толщиной 1 см. После затвердевания стяжки укладывается финишный отделочный слой.
— ЦПС стяжка с электрическим обогревом — по технологии устройства системы теплого пола.
— Сплошной настил из ГВЛ (гипсоволоконных листов) — устраивается в два слоя с обязательным перехлестом стыков.
- Обрешётка на стенах, потолке и парапете выполняется из сухих деревянных (обработанных антисептиком) реек и выставляется по вертикальному и горизонтальному уровням. Крепится непосредственно к бетону с помощью дюбелей и саморезов. Рейки могут быть размером 40х20 мм.
- К обрешётке крепится финишная отделка. Обычно это пластиковые панели шириной 25 см или влагостойкий гипсокартон. В случае использования гипсокартона требуются дополнительные отделочные работы, а именно: грунтование, шпаклёвка, обработка углов, выравнивание, наклейка обоев или покраска.
- На лоджии могут устанавливаться электрические обогреватели, освещение и т.д. Электрическая проводка монтируется до внутренней отделки в негорючих коробах.
Видео про утепление балкона
Проверка изоляции из напыляемой пены, применяемой под обшивкой крыши из фанеры и OSB
Бен Громицко и Ник Громико, CMI®
экономически эффективные шаги, которые домовладельцы могут предпринять для повышения энергоэффективности своего дома. Высокоэффективная и сверхэффективная изоляция соответствует уровням изоляции, требуемым Международным кодексом энергосбережения (IECC).
К высокоэффективным и сверхэффективным системам изоляции чердаков относятся:
- вентилируемые чердаки, которые изолированы поверх потолочного настила с использованием повышенного количества вспененного стекловолокна или вспененной целлюлозы;
- невентилируемые чердаки, утепленные с нижней стороны кровельного настила пенопластом; и
- вентилируемые или невентилируемые чердаки, изолированные над настилом крыши с помощью жесткого пенопласта.
Высокоэффективная изоляция чердака помогает обеспечить дополнительную тепловую защиту, снижает потери энергии и повышает повышенный комфорт и тишину.
Невентилируемые крыши с напыляемой пеной
Невентилируемые крыши с напыляемой пеной, наносимой на нижнюю сторону кровельного настила, используются с середины 1990-х годов. Напыляемый пенополиуретан с открытыми порами или пенополиуретан с закрытыми порами (ccSPF) можно распылять вдоль нижней стороны обшивки крыши, чтобы обеспечить кондиционированное и изолированное чердачное пространство, которое может быть долговечным и эффективным во всех климатических зонах (см. Рисунок 1). .
Рис. 1. На этом рисунке показана наклонная крыша с полой изоляцией из напыляемой пены, напыленной на нижнюю сторону настила крыши и покрытой напыленным теплозащитным или огнезащитным покрытием.
Перенос вентиляционного и терморегулирующего слоев на нижнюю часть кровельного настила имеет значительные преимущества в тех случаях, когда система HVAC расположена на чердаке.
Благодаря размещению оборудования и воздуховодов HVAC в пределах тепловой оболочки дома кондуктивные тепловые потери сводятся к минимуму, а любые потери из-за утечек воздуха по-прежнему способствуют кондиционированию помещения (см. рис. 2).
Рис. 2. Невентилируемый чердак, изолированный вдоль линии крыши, обеспечивает кондиционированное пространство для оборудования HVAC, расположенного в тепловой оболочке дома.
Изоляция и герметизация линии крыши также могут быть более эффективным средством обеспечения непрерывного теплового барьера в конструкциях домов со сложными кессонными потолками и многочисленными отверстиями в плоскости потолка для освещения, проводки и т. д., которые в противном случае затрудняют достижение необходимой воздухонепроницаемости под изоляционным слоем. Кроме того, может быть нежелательным (в зонах ураганов или лесных пожаров) или практичным (при модернизации) добавлять вентиляционные отверстия на крыше в местах расположения софитов.
Преимущества напыляемой пены
При выборе изоляции вдоль нижней стороны кровельного настила напыляемая пена имеет преимущества перед другими типами изоляции благодаря способности напыляемой пены эффективно герметизировать сложные узлы. Напыляемая пена также может служить тепло- и пароизоляционным слоем как в новом, так и в модернизированном строительстве.
Несмотря на преимущества использования распыляемой пены под настилом крыши, существуют некоторые потенциальные риски. Основными рисками являются утечки дождевой воды, конденсация в результате диффузии, утечка воздуха и встроенная строительная влага. Гигротермическое моделирование, спонсируемое программой Building America Министерства энергетики США и проведенное Building Science Corporation, подтвердило, что даже когда крыша была смоделирована с утечками осадков до 1% через обшивку крыши или с деревянным каркасом и обшивкой, имеющими начальную Влажность (MC) до 18%, крыши, утепленные напыляемой пеной с открытыми или закрытыми порами, могут достаточно просохнуть в зависимости от сезона.
Повреждение могло произойти, если влажность древесины превышала 18 %, или если имели место повторяющиеся или продолжительные утечки выше 1 %, и древесина не могла высохнуть. Тем не менее, надлежащие методы строительства, включая следующие меры, минимизируют или исключают возможность повреждения крыши, связанного с влажностью.
Способ укладки монтажной пены на нижнюю сторону настила крыши
Убедитесь, что установка соответствует Международным жилищным нормам. Требования раздела R806.5 IRC 2015 г. «Невентилируемые чердаки и невентилируемые закрытые стропильные конструкции» резюмируются здесь: Невентилируемые чердачные конструкции и невентилируемые закрытые стропильные конструкции разрешены при соблюдении всех следующих условий: чердачное помещение полностью находится внутри тепловой оболочки здания.
- только воздухонепроницаемая изоляция. Изоляция наносится в непосредственном контакте с нижней стороной несущего покрытия крыши;
- только воздухопроницаемая изоляция. В дополнение к воздухопроницаемому утеплителю, установленному непосредственно под структурной обшивкой, жесткая плитная или листовая изоляция устанавливается непосредственно над структурной обшивкой крыши;
- воздухонепроницаемая и воздухопроницаемая изоляция. Воздухонепроницаемая изоляция должна применяться в непосредственном контакте с нижней стороной конструкционной обшивки крыши для контроля образования конденсата. Воздухопроницаемая изоляция должна быть установлена непосредственно под воздухонепроницаемой изоляцией; или
- , если в качестве воздухонепроницаемого изоляционного слоя используется изоляция из жесткого пенопласта, она герметизируется по периметру внутренней поверхности каждого отдельного листа, образуя непрерывный слой.
Воздухонепроницаемая изоляция должна применяться в непосредственном контакте с нижней стороной конструкционной обшивки крыши для контроля образования конденсата. Воздухопроницаемая изоляция должна быть установлена непосредственно под воздухонепроницаемой изоляцией; или
в действующих и местных строительных нормах и правилах.Рис. 3. Напыляемая пена с открытыми или закрытыми порами наносится на нижнюю сторону обшивки крыши, а дополнительная изоляция из стекловолокна или целлюлозы вдувается в качестве экономичного метода для удовлетворения высоких требований к изоляции и заполнения Полое пространство между стропилами и перекрытием.
Как должны быть установлены воздуховоды на невентилируемом чердаке
При установке оборудования HVAC на изолированном кондиционированном чердаке по-прежнему применяются надежные принципы проектирования HVAC:
- Должна быть установлена компактная схема воздуховодов с короткими прямыми участками воздуховодов. Воздуховоды должны быть герметизированы и проверены на утечку воздуха.
- Должна быть установлена приточно-вытяжная система вентиляции, такая как вентилятор с рекуперацией тепла (HRV) или центральная вентиляция со встроенным вентилятором с притоком свежего воздуха и вытяжкой по времени.
- Печи закрытого типа с прямым отводом воздуха или тепловые насосы следует устанавливать вместо низкоэффективных систем отопления, в которых воздух для горения забирается с чердака.
Класс
Раздел R202 Международного жилищного кодекса (IRC) определяет информацию о классе для замедлителей испарения. Пароизолятор определяется как «мера способности материала или сборки ограничивать количество влаги, проходящей через этот материал или сборку».
Классы замедлителей испарения, определенные IRC, следующие:
- Класс I: 0,1 проницаемость или менее;
- Класс II: от 0,1 до 1,0 пром.; и д
- Класс III: от 1 до 10 пром.
Климатические условия
В холодном климате относительная влажность в помещении может напрямую влиять на содержание влаги в обшивке (MC) с открытыми или закрытыми порами крыш с напылением, и рекомендуется, чтобы относительная влажность в зимнее время в домах расположенных в климатических зонах 6, 7 и 8, поддерживать ниже 35%.
Распыляемая пена с открытыми порами должна быть парозамедлителем класса II или должна быть покрыта парозамедлителем класса II в холодном климате 5, 6, 7 и 8 (в соответствии с IRC). Пароизоляторы класса I не следует устанавливать на потолочной стороне любой пены, наносимой на нижнюю сторону настила крыши в любой климатической зоне, так как пароизолятор предотвратит высыхание внутрь в случае протечки крыши.
Обеспечение успеха
Очень высокая степень воздухонепроницаемости может быть обеспечена непрерывной мембраной, приклеенной к верхней поверхности конструкционного настила крыши, а также слоем жесткой изоляции поверх нее для предотвращения образования конденсата. Сама напыляемая пена может обеспечить достаточную воздухонепроницаемость при нанесении под настил крыши между элементами каркаса; тем не менее, все соединения дерева с деревом в каркасе должны быть герметизированы.
Крыша должна быть сухой перед нанесением монтажной пены.
Полностью приклеенная кровельная мембрана защитит крышу до установки облицовки и обеспечит вторичный слой защиты дренажа.
Плоскость потолка должна быть герметизирована, а отверстия вокруг проходов через плоскость потолка для воздуховодов, дымоходов, электропроводки, софитов и т. д. должны быть герметизированы для предотвращения попадания теплого влажного воздуха в чердачное помещение.
Следующие условия должны быть выполнены для предотвращения риска повреждения крыши влагой при нанесении напыляемой пены под настил крыши:
- установка соответствует последнему Международному жилищному кодексу;
- устанавливается полностью приклеенная герметичная кровельная мембрана;
- обшивка и каркас крыши сухие (менее 18% влажности) перед нанесением напыляемой пены; и
- при использовании напыляемой пены с открытыми порами при необходимости устанавливается низкопроницаемый парозащитный слой класса II.
Проверочные изображения
Это был новый дом, построенный в 2012 году в климатической зоне 5.
На соборную конструкцию крыши на чердаке наносили монтажную пену с оценкой R-40. Обшивка кровли OSB была структурной недостаточностью, так как она вздулась и пришла в негодность. Его удалили и заменили. В отчете экспертного анализа сделан вывод о том, что SPF был установлен поверх очень влажной плиты OSB, которая запечаталась в жидкой воде, что вызвало разрушение конструкции.
Распылительная пена была нанесена на кафедральный чердак дома, расположенного в климатической зоне 6. По оценкам, он имеет R-21. Все места обшивки, которые были измерены, имели менее 18% MC. Признаков повреждения влагой не обнаружено.
Распылительная пена с расчетным R-15 была нанесена на соборизованную конструкцию крыши строящегося отапливаемого гаража, расположенного в климатической зоне 7. Все измеренные места обшивки имели показатель MC менее 18%. Признаков повреждения влагой не обнаружено.
Напыляемая пена (приблизительно R-30) была нанесена на кафедральную конструкцию крыши гостиной в доме, который строился в климатической зоне 7.
Во всех измеренных местах обшивки было менее 18% MC. Признаков повреждения влагой не обнаружено.
Напыляемая пена (приблизительно R-30) была нанесена на конструкцию крыши чердака в доме, расположенном в климатической зоне 6. Все места обшивки, которые были измерены, имели содержание MC менее 18%. Признаков повреждения влагой не обнаружено.
Новые правила IBC для изоляции невентилируемых закрытых кровельных конструкций — Страница 2 из 4
2 июля 2020 г.
Рисунок 2: Изоляция крыши должна быть в верхней части чердака или пространства между стропилами и фермами, как показано на рисунке слева, а не на полу чердака или пространства между стропилами и фермами, как показано справа.Соответствующий комментарий к коду, воспроизведенный ниже, дает важное разъяснение этого утверждения.
Комментарий: Пункт 2, применимый ко всем климатическим зонам, запрещает установку замедлителя пара там, где он обычно устанавливается на уровне потолка (мансардного этажа) традиционного вентилируемого чердака.
Это гарантирует отсутствие барьера, который отделял бы кондиционируемую чердачную зону от остальной части дома. Это требование дает чердачному пространству ограниченную возможность высыхания в пространство под чердаком, так что небольшое количество избыточной влаги может быть удалено с чердака.
Авторская интерпретация : Замедлители испарения ограничивают диффузию пара и при правильном размещении могут предотвратить образование конденсата на внутренних поверхностях. Примеры замедлителей испарения класса I включают полиэтиленовую пленку или изоляцию из фольги. При неправильном размещении в кровельном узле или в сочетании с другим сильным пароизолятором, таким как кровельное покрытие, они могут привести к конденсации или задержке влаги. Запрет на использование пароизолятора класса I на чердачном полу кровельного узла направлен на ограничение возможности накопления захваченной влаги в чердачном пространстве (рис. 3).
- Если используется деревянная черепица или стружка, минимум 1 / 4 -дюйм. Вентилируемое воздушное пространство (6,4 мм) разделяет черепицу или щебень и кровельный подстилающий слой над структурной обшивкой.
Вентилируемое воздушное пространство (6,4 мм) разделяет черепицу или щебень и кровельный подстилающий слой над структурной обшивкой.Интерпретация авторов : Наличие вентиляционного слоя, особенно под деревянной черепицей или гонтом, позволяет просушить деревянную черепицу или щебень между дождями, чтобы ограничить накопление влаги в сборке крыши и гниение древесины.
- В климатических зонах 5, 6, 7 и 8 любая воздухонепроницаемая изоляция должна быть парозамедлителем класса II или должна иметь парозащитное покрытие или покрытие класса II, непосредственно контактирующее с нижней стороной изоляции.
Интерпретация авторов : Включение замедлителя пара класса II на зимнюю теплую сторону сборки обеспечивает благоприятные гигротермические характеристики и снижает риск образования конденсата в холодном климате.
Рисунок 4: Как показано на этом рисунке, воздухонепроницаемая изоляция должна плотно прилегать к нижней стороне настила крыши.
Примеры воздухонепроницаемой изоляции включают расширяющуюся пену (с открытыми и закрытыми порами) и изолированные панели обшивки. Пенопласты с открытыми и закрытыми порами могут быть непроницаемыми для воздуха, если их толщина превышает минимальные требования производителей. Пена с закрытыми порами может образовывать замедлитель пара класса II при определенной минимальной толщине, в то время как пены с открытыми порами обычно являются паропроницаемыми.
Воздухопроницаемые изоляционные материалы включают стекловолоконные плиты, полужесткие плиты из минеральной ваты и большинство изоляционных материалов из целлюлозы.
- Изоляция должна быть расположена в соответствии со следующим:
5.1 Должны выполняться пункты 5.1.1, 5.1.2, 5.1.3 или 5.1.4 в зависимости от воздухопроницаемости изоляции непосредственно под конструкционной обшивкой крыши.
Интерпретация авторов : При утеплении под настилом крыши проектировщики должны выбрать утвержденный метод утепления, описанный в подразделах.
