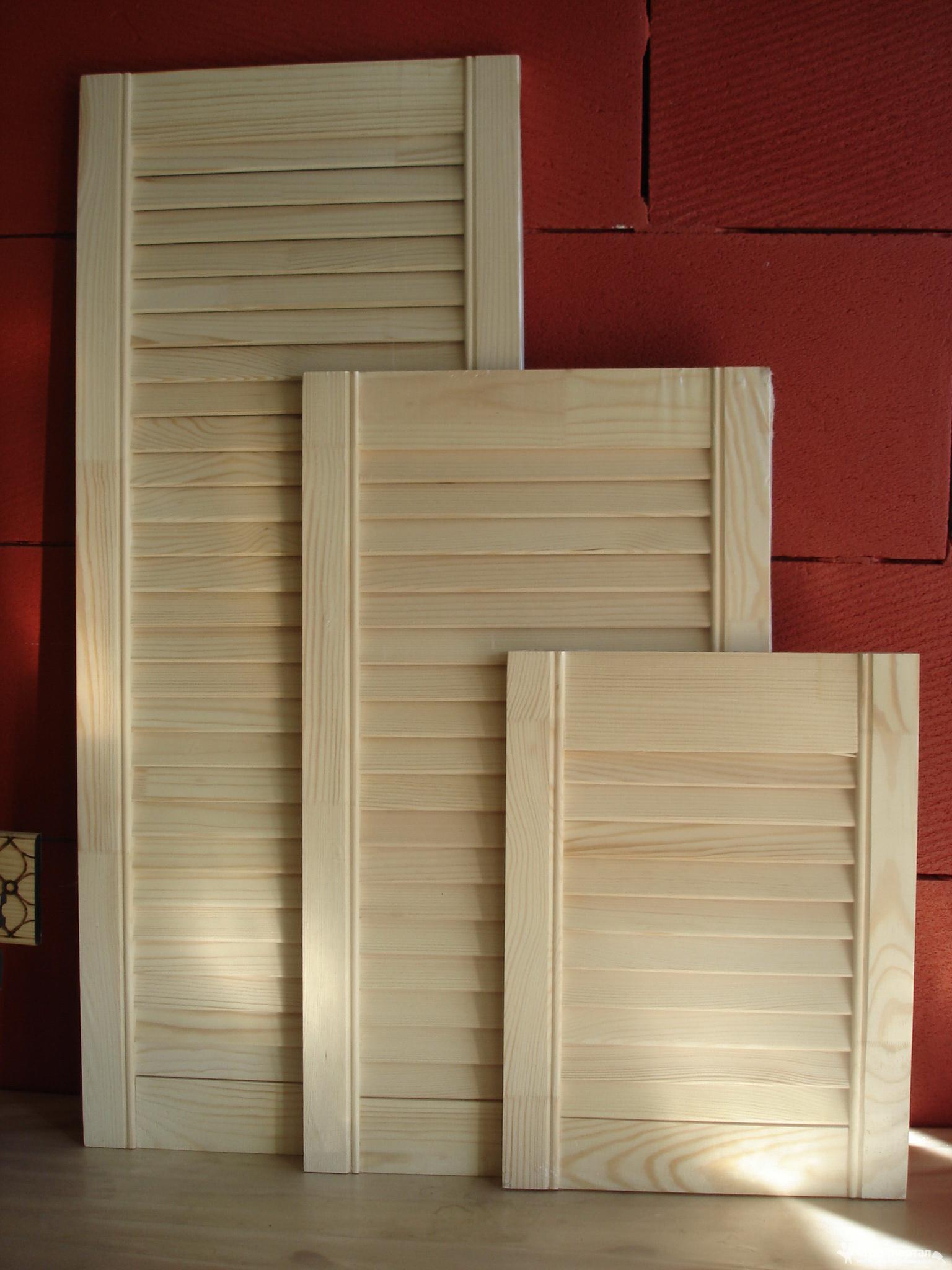

Фасад жалюзийный: Фасады мебельные хвоя купить недорого в интернет магазине столярных изделий и дверей Бауцентр

Ради любви к жалюзи: как оживить фасад с помощью разноцветных вертикальных ребер

Ищете эффектные жалюзи для вашего следующего проекта? Ищите их на Source , новом сообществе Architizer на торговой площадке строительных товаров. Щелкните здесь, чтобы узнать, соответствуете ли вы требованиям — это бесплатно для архитекторов .

Жалюзи — один из тех архитектурных элементов, которые имеют не только эстетическое значение, но и производительность. Обычно это набор угловых или плоских планок, которые фиксируются через определенные промежутки времени, они могут помочь с затенением от солнца, вентиляцией и общей энергоэффективностью. И, как показано в следующей коллекции проектов, они тоже выглядят круто. Доступные во всех цветах радуги, жалюзи — это функциональный способ осветлить тусклое пространство и оживить обстановку как для детских садов, так и для офисных работников.

Ознакомьтесь с этими восемью мультихроматическими прецедентами, прежде чем выбирать устройства для затенения для своего следующего проекта:

© wulf architekten

© wulf architekten

© wulf architekten

DZNE Немецкий центр нейродегенеративных заболеваний by wulf architekten, Бонн, Германия

Новый дизайн DZNE разделен на три объема органической формы с обширным промежуточным открытым пространством. Все здания удачно вписаны в окружающий сосновый лес благодаря разноцветным фасадам, выполненным на заказ.Стеклянные плавники, которые открываются и закрываются для фильтрации солнечного света, были выбраны так, чтобы отображать различные цвета окружающей листвы, меняющейся в зависимости от времени года.

© Chyutin Architects

© Chyutin Architects

Национальный институт биотехнологии (НИБН) в Негеве от Chyutin Architects, Беэр-Шева, Израиль

Здание НИБН состоит из четырех уровней. Первый этаж окружен открытыми бетонными стенами, а верхние уровни заключены в прозрачную навесную стену и внешний слой из энергосберегающих стеклянных жалюзи.Перфорированные вертикальные проемы изнутри открывают перед исследователями здания обширный открытый ландшафт.

© Sauerbruch Hutton Architeckten

© Sauerbruch Hutton Architeckten

© Sauerbruch Hutton Architeckten

Музей Брандхорста от Sauerbruch Hutton Architeckten, Мюнхен, Германия

Фасадная система от NBK Architectural Terracotta

Музей Брандхорста представляет собой длинное двухэтажное прямоугольное сооружение, которое окружено эффектными решетками 23 цветов.Каждая из 36 000 керамических жалюзи закреплена на вертикальном стержне. Фасад, напоминающий абстрактную картину, привлекает внимание к функции здания как художественного музея.

© Tony Owen Partners

© Tony Owen Partners

Художественная стена Eden , автор — Тони Оуэн Партнерс, Чиппендейл, Австралия

Создавая фасад, в котором стекло сочетается с серебристыми и синими металлическими решетками, Tony Owen Partners стремились изучить возможность добавления «гобелена» к городскому ландшафту. Система контролирует конфиденциальность, увеличивая обзор, вентиляцию, доступ к солнечным батареям и эффективность. Как и на многих других гобеленах, узоры и текстуры, создаваемые набором вертикальных жалюзи, различимы только на расстоянии.

© Майкл Мураз

© doublespace photography inc

© doublespace photography inc

Окружная библиотека Альбиона Perkins + Will, Торонто, Канада

Фасадная система от NBK Architectural Terracotta

Благодаря дизайну, который вырос из серии консультаций по дизайну, проводимых сообществом, районная библиотека Альбиона теперь служит социальным эпицентром для пригорода Торонто под названием Рексдейл.Напоминающее обнесенный стеной сад или решетку переднего крыльца, здание обеспечивает уединение и затенение за счет своей красочной терракотовой вуали. Новый дизайн привносит живость в бетонный уличный пейзаж с интенсивным движением транспорта.

Изображения через Matos-Castillo Arquitectos

Comisaría Provincial De Albacete by Matos-Castillo Arquitectos, Альбасете, Испания

Этот дизайн основан на сопоставлении твердости и прозрачности. Бетонный первый этаж придает зданию геометрическую форму, а светлые верхние этажи освещаются красочным перфорированным фасадом. Длинный фасад имеет двойную стеклянную обшивку и вертикальные жалюзи, ориентированные на юго-восток. Используя случайные цвета без каких-либо конкретных ссылок, архитекторы стремились отделить здание от старых архитектурных стереотипов.

© Abar Arquitectos

© Abar Arquitectos

© Abar Arquitectos

Детский сад в Сан-Пере-Пескадор от Abar Arquitectos, Сан-Пере-Пескадор, Испания

Этот детский сад, расположенный недалеко от Средиземного моря на севере Испании, представляет собой компактную школу простой формы.Здание выделяется белыми бетонными кирпичными стенами, большими застекленными окнами, занавесками крыльца с шелкографией и окрашенными стальными жалюзи. Конструкция представляет собой большое искусственное дерево. Как и листья, навесы и жалюзи обеспечивают динамический контроль естественного света.

© wulf architekten

© wulf architekten

Протестантская начальная школа от wulf architekten, Карлсруэ, Германия

Эта двухэтажная начальная школа, построенная по принципам Монтессори, отличается большими открытыми пространствами, где ученики могут играть и исследовать. Уникальный внешний вид дизайна создают цветные алюминиевые ребра, которые расположены свободно и ритмично, так что фасад проявляется в постоянно меняющейся игре красных и зеленых оттенков.

Ищете идеальные жалюзи для своего следующего проекта? Найдите его на Source , универсальном сетевом рынке строительных товаров. Щелкните здесь, чтобы получить дополнительную информацию о лучшей универсальной платформе спецификаций для архитекторов .

Диагонально расположенные жалюзи в интегрированных фасадных системах — влияние на внутреннее освещение

Абстракция

Фасады зданий играют важную роль в создании городского пейзажа, и их можно эффективно использовать для снижения энергопотребления и воздействия на окружающую среду, а также для учета структурных сейсмических воздействий -устойчивые элементы в зоне периметра здания.Чтобы использовать эти возможности, авторы предлагают комплексную концепцию фасада, которая удовлетворяет требованиям архитектурного фасада и экологического дизайна. В Европе за последние два десятилетия произошли замечательные разработки в области фасадной инженерии, которые привели к созданию элегантных фасадов и снижению воздействия на окружающую среду; однако в Японии необходимы модификации, чтобы учесть различные сейсмические и экологические ситуации. Для удовлетворения этих требований в данной статье предлагается использовать систему жалюзи, расположенную по диагонали.Расположенные по диагонали жалюзи могут обеспечить как сейсмостойкость, так и адаптацию к окружающей среде. Во многих случаях жалюзи были спроектированы, но не установлены из-за проблем, связанных с ограниченными внешними линиями обзора и низким уровнем естественного освещения внутри здания. Чтобы преодолеть эти проблемы, были созданы полномасштабные макеты жалюзи, расположенные по диагонали, чтобы оценить уровни освещенности, качество внутреннего дневного света и внешний вид. Уровни внутренней освещенности, полученные в результате серии экспериментов с макетами, были оценены и сопоставлены с результатами инструмента анализа дневного света.

1Введение

В последние годы становится все более важным не только заменять здания, но также обновлять и улучшать эксплуатационные характеристики существующего фонда зданий. Особенно в Японии, где срок службы зданий, как правило, невелик, увеличение продолжительности непрерывной эксплуатации здания может уменьшить количество материалов, необходимых для нового строительства, количество отходов от сноса и выбросы CO ₂ . При обновлении архитектурных фондов в качестве социальных активов необходимо улучшать функциональность здания, одновременно проводя модернизацию, а не продолжать существующую тенденцию «ломать и строить».Подходы, которые улучшают функциональность здания при модернизации, будут иметь большее значение в будущем с точки зрения снижения воздействия на окружающую среду и продолжения использования существующих зданий. Являясь важными элементами городского ландшафта, фасады служат средством защиты интерьера здания от окружающей среды и оказывают непосредственное влияние на внутреннюю среду. Следовательно, при изменении внешнего вида существующих зданий можно ожидать, что соответствующая реконструкция фасадов при ремонте существующих зданий обеспечит улучшенную функциональность здания, включая снижение воздействия на окружающую среду.Однако в Японии многие существующие здания не соответствуют последним стандартам строительства, и их необходимо структурно модернизировать, чтобы уменьшить ущерб, который может быть причинен сильным землетрясением. Фактически, многие здания, не имевшие достаточной сейсмической прочности, обрушились во время Кобе и Великого восточно-японского землетрясения. Во многих случаях сейсмического переоборудования армирующие элементы, такие как стальные распорки, устанавливаются снаружи здания, поскольку при установке сейсмоустойчивых элементов целесообразно сосредоточить внимание на внешней обшивке здания.Однако эти усиливающие элементы часто проектируются не по отношению к фасаду, что приводит к плохой эстетической форме и ситуации, противоречащей улучшению экологической функциональности и лучшему строительному фонду. Поскольку фасад играет важную роль в формировании городского ландшафта и влияет на энергопотребление здания, важно оптимизировать комплексную конструкцию компонентов, используемых для антисейсмического усиления фасада.

2 Цель исследования

Основываясь на этих обстоятельствах, авторы предложили критерии и провели анализ интегрированных фасадных систем, которые улучшают различные характеристики (в первую очередь внешний вид, безопасность и окружающую среду), когда структурная перестройка выполняется на существующих зданиях и конструктивные элементы применяются к реальным зданиям (Kanaki et al., 2008; Takeuchi et al., 2007, 2005, 2006a, b). Кроме того, характеристики безопасности структурных модернизированных систем с использованием удерживающих продольных скоб (BRB), установленных как диагонально расположенные структурные элементы с минимальными размерами, были подтверждены в предыдущей статье (Kanaki et al., 2008). На рисунке 1 показана конфигурация BRB. BRB состоят из двух основных компонентов. Первая представляет собой крестообразную стальную пластину, а другая — стальную плиту из раствора, которая служит для предотвращения коробления стальной пластины сердечника. BRB — это структурный элемент, который управляет как растягивающими, так и сжимающими силами.Общие элементы распорки, используемые для модернизации конструкции, обычно имеют X- или V-образную форму, поскольку они предназначены только для восприятия сил растяжения. При установке BRB возможна диагональная система распорок. Следовательно, BRB могут интегрироваться с элементами фасада в виде диагонально расположенных жалюзи, маскируя BRB как структурное вмешательство. BRB не нужно устанавливать во всех диагональных элементах жалюзи. Один или два BRB развернуты в одной балке и одном пролете колонны в зависимости от требований конструкции.BRB предназначены для соединения с балками коробчатой ​​формы, и допустимый снос этажа составляет (высота пола / 250), когда опоры рассчитаны на сдвиговое разрушение. В качестве альтернативы допустимый снос этажа составляет (высота этажа / 150), если опоры рассчитаны на изгибное разрушение. В качестве армирующего элемента BRB требует минимального количества материалов; только основные стальные пластины и стальные доски для раствора; поэтому они могут легко гармонировать с элементами фасада. По этой причине BRB могут стать элементом окружающей среды, например, наружными жалюзи и т. Д.помимо того, что он является структурным элементом.

Это исследование поддерживает BRB как многоцелевое устройство / структурный элемент окружающей среды и предлагает диагонально расположенные жалюзи, которые объединяют структурные и экологические функции. Кроме того, была проведена проверка внутреннего освещения посредством измерений с использованием полномасштабного макета диагонально расположенных жалюзи, чтобы определить оптимальную конструкцию диагонально расположенных жалюзи.

3Background

Проектирование фасадов, учитывающее экологию и энергоэффективность, в последние годы продвинулось вперед, особенно в Европе (Kwok & Grondzik, 2007; Thomas et al., 2004). При применении таких концепций к Японии, где климат значительно отличается, необходимы модификации и улучшения (Архитектурный институт Японии, 2002; Архитектурные изображения, специальное издание, 2003; Архитектурный институт Японии, 2004). Кроме того, сейсмостойкость существующих зданий является актуальной проблемой в сейсмоопасной Японии, и армирование путем установки скоб на внешней поверхности фасада здания стало типичным.

На Рисунке 2 показаны два типа типичного структурного переоснащения.Подтяжки, естественно, эффективны в качестве конструктивных элементов, хотя установка конструктивного элемента на внешней поверхности здания не обязательно улучшает его эстетический вид. С другой стороны, существует множество примеров использования наружных жалюзи в качестве экологической установки на фасадах, которые повышают экологическую функциональность и улучшают визуальную привлекательность. На рисунке 3 показаны примеры фасадов с жалюзи. Основная цель жалюзи в снижении воздействия на окружающую среду — улучшение затенения от солнца.На рисунке 4 показан механизм затенения устойчивых фасадов. Благодаря отражению солнечного света через внешние жалюзи уменьшается проникновение тепла внутрь. Жалюзи, установленные на внешней поверхности фасадов, будут превосходить системы, отводящие тепло через промежуточное буферное пространство (полость), как в недавно предложенных двустенных фасадах, поскольку они предотвращают проникновение тепла снаружи здания (Michael, 2005; Oesterle & Lutz , 2001). Форма и шаг жалюзи — горизонтальные или вертикальные углы — регулируются при проектировании с учетом таких факторов, как направление и высота солнца, чтобы получить требуемый эффект теплового затенения.Как правило, горизонтальные жалюзи устанавливаются на южных возвышениях, а вертикальные жалюзи — на восточных / западных возвышениях в Японии (Архитектурный и проектный институт Японии, 1963; Архитектурный институт Японии, 1963; Урано и Накамура, 1996). На рис. 5 показана ориентация фасада и типы жалюзи, эффективные для защиты от солнечного света.

Примеры диагонально расположенных жалюзи, предложенных в этом исследовании, здесь не показаны, однако они создают эффект теплового затенения на юго-восточной и юго-западной возвышенности для умеренной солнечной высоты, и эффект теплового затенения можно ожидать в течение значительного периода времени. дня.С другой стороны, существует много опасений по поводу фактического применения жалюзи из-за проблем, затрудняющих обзор и пониженного внутреннего освещения. Жалюзи — это тип системы, который отличается снижением тепла за счет затенения, однако во многих случаях они не используются. Для внутреннего освещения предлагаются системы, которые вводят дневной свет в интерьер, например полки дневного света. На рисунке 6 показаны примеры полок дневного света. Хотя они служат для улучшения внутреннего освещения, эти системы являются всего лишь приборами окружающей среды.Случаи, когда жалюзи устанавливаются во всем окне с целью снижения тепла, интегрированного со стратегией внутреннего освещения, не были хорошо изучены (Институт архитектуры и дизайна Японии, 1975; Институт архитектуры и дизайна Японии, 1985). Для этого исследования предлагаются диагонально расположенные жалюзи, а вид изнутри и внутреннее освещение были оценены с помощью полномасштабного эксперимента и анализа на макете.

4Methodology

Полномасштабные макеты диагонально расположенных жалюзи были созданы для оценки уровней освещенности и качества внутренней дневной среды.Два типа диагонально расположенных жалюзи (тип R и тип C) были установлены с различной формой (прямоугольной и квадратной) и шагом жалюзи для оценки рассеяния дневного света жалюзи. Внешний вид полноразмерных макетов и виды снаружи изнутри также были проверены, чтобы судить о том, являются ли фасады с жалюзи возможным решением для сейсмической и экологической модернизации. Натурные макеты были окрашены с отделкой для оценки рассеивания дневного света жалюзи и внутренней отделки. Фактор прямого дневного света и фактор дневного света измерялись с помощью осветительного прибора и линзы типа «рыбий глаз».Фактор непрямого дневного света, рассчитанный на основе измеренных значений, также использовался для оценки отражения дневного света жалюзи. Уровни внутренней освещенности, полученные в результате серии полномасштабных экспериментов с макетами, были оценены и сопоставлены с результатами инструмента анализа дневного света. Аналитические модели были созданы на основе экспериментальных условий, таких как шаг жалюзи, форма жалюзи и внутренняя отделка жалюзи. Инструмент анализа «Сияние» использовался для оценки уровней внутренней освещенности, и эти значения сравнивались с экспериментальными значениями.

4.1 План полномасштабного эксперимента

Рассмотрены диагонально расположенные жалюзи в здании № 8 Университета Канагавы (35,29 северной широты, 139,37 восточной долготы), предполагая реконструкцию существующего здания. На рис. 7 показаны примененные фасады с жалюзи, расположенные по диагонали. Были разработаны две разные формы диагонально расположенных жалюзи (тип R и тип C). При выборе размера жалюзи учитывалась установка BRB (минимальные размеры поперечного сечения 100 мм × 100 мм).Тип R имеет прямоугольное поперечное сечение, меньшая сторона которого обращена наружу. Тип C имеет квадратное поперечное сечение с линией углового края, обращенной наружу. В таблице 1 представлен внешний вид натурных макетов типа R и C для одноэтажного, одностоечного пролета здания. Авторы рассмотрели эффект затенения от солнца этими двумя типами жалюзи и согласовали степень затенения при открытии. Два типа шага жалюзи были устроены для поддержания аналогичного соотношения затемнения. Коэффициент покрытия составил 22.68 процентов для типа R и типа C составили 28,76 процента. BRB не развертываются во всех жалюзи, а устанавливаются только там, где это необходимо конструктивно. В данном исследовании измерения освещенности проводились с использованием этих двух типов натурных макетов.

4.2 Обзор натурного макета

На рисунке 8 показана конфигурация полномасштабного макета. Первичные кронштейны, вторичные кронштейны и краевые рамы используются для соединения жалюзи и распорок с основной рамой, которая предполагает использование в существующем здании.Жалюзи и распорки прикрепляются к краевым рамкам с помощью основных кронштейнов, а к стыкам прикрепляется закрывающая пластина. Макет окрашен белой краской, а внутренняя поверхность основной рамы имеет матово-черный цвет. Чтобы оценить коэффициент дневного света, макет был установлен с северной стороны на крыше здания № 12 университета Канагава, у которого мало препятствий для неба. Макет, ориентированный на север, — лучшая ориентация для получения надежных экспериментальных значений, поскольку распределение яркости неба зависит от погоды и климата, а прежние условия меняются в течение дня в зависимости от положения солнца.На рисунке 9 показаны условия установки и внутренний вид макета. На Рисунке 10 показаны возвышения в натуральную величину. Натурный макет предполагает зону внутреннего периметра здания и имеет размеры: ширина 4400 мм × глубина 5400 мм × высота 3450 мм.

4.3 Условия эксперимента

В таблице 2 показаны экспериментальные условия. В ходе эксперимента были измерены внутренняя освещенность и освещенность беспрепятственного неба (Архитектурный и проектный институт Японии, 1977; Архитектурный институт Японии, 1993; Огисо и Коике, 1978).Освещенность беспрепятственного неба измерялась одновременно с внутренней освещенностью на крыше здания № 23 Университета Канагавы, рядом с местом установки макета и самым высоким зданием в университете. На Рис. 11 показаны условия для измерения освещенности неба и внутренней освещенности без препятствий. Освещение помещали в центре пьедестала на рис. 11, в тени от прямых солнечных лучей для измерений освещенности. Облачное небо похоже на условия рассеянного неба; однако это условие было ограничено во время экспериментов.Авторы считают прямое излучение наиболее важным фактором при измерениях внешней освещенности, поскольку внешние условия дневного света постоянно меняются. Поэтому в физической модели авторы уделили особое внимание тому, чтобы избежать прямого излучения, подготовив инструмент для затенения прямых солнечных лучей для стабилизации условий. Метод внешнего измерения был лучшим решением для обеспечения стабильных условий освещения, а измерения с часовым интервалом дополняли экспериментальные данные.Инструмент для затенения прямых солнечных лучей представляет собой железный диск диаметром 100 мм, прикрепленный к стальному стержню диаметром 10 мм и покрытый черной лентой наподобие зонтика. Диск и фотоприемник разделены и поддерживаются так, что на фотоприемник падает тень. Инструмент не использовался в пасмурную погоду, когда невозможно отбросить тень.

4.4 План измерений

Были проведены два измерения коэффициента дневного света. Один — результат измерения освещенности с помощью осветительного прибора, а второй — рассчитанный с использованием коэффициента проекции телесного угла из фотографий, сделанных через объектив «рыбий глаз».На рисунке 12 показаны точки измерения внутренней освещенности. Внутренняя освещенность измерялась для каждого условия с 1-часовыми интервалами с 9:00 до 15:00 в течение 2-дневного периода. Кроме того, для каждого случая были проведены единичные измерения для соотнесения коэффициента проекции телесного угла точки измерения с оконным проемом. Среднее значение за двухдневный период было рассчитано с использованием почасового коэффициента дневного света, полученного из измеренных значений. При фотосъемке с объективом «рыбий глаз» преобразователь Nikon Fisheye FC-E8 был установлен на цифровой фотокамере Nikon COOLPIX4500, и фотографии были записаны в тех точках, где проводились измерения освещенности.Линза «рыбий глаз» была настроена на высоту измерения 1025 мм, были сделаны фотографии и найден коэффициент проекции телесного угла (компонент неба) для полученного изображения с помощью SPCONV (Nagata, 2005). SPCONV — это программа для преобразования, которая развивает Sky Component из данных цифровых фотографий, снятых объективом «рыбий глаз».

4,5 Результаты экспериментов

В таблицах 3 и 4 показаны результаты измерений освещенности и рассчитанный на их основе коэффициент дневного света. Кроме того, на рис. 13 показаны три графика, показывающих коэффициент дневного света в каждой из точек измерения, а в таблице 5 представлены результаты эксперимента.

Коэффициент дневного света — это отношение внутренней освещенности к просвету в крыше. Когда жалюзи устанавливаются в существующих зданиях, обычно предполагается, что интерьер станет темнее из-за затемнения жалюзи; однако при просмотре результатов измерений становится очевидным, что внутренняя яркость не всегда снижается жалюзи. Даже если есть жалюзи, бывают случаи, когда интерьер яркий, а освещение зоны периметра улучшается. На расстоянии 4500 мм от окна результаты показывают почти такой же уровень освещенности, как и без жалюзи.Кроме того, там, где установлены жалюзи, разница в коэффициенте дневного света на расстоянии 900 мм и 4500 мм от окна мала по сравнению с корпусом без жалюзи. При использовании жалюзи разница в освещенности по периметру меньше. Хотя различия в освещенности незначительны, факторы комфорта для человека, такие как уменьшение бликов, улучшаются (Illumination Society, 1992; Illumination Society, 1994; Japan Industrial Standards, n.d.).

Фактор прямого дневного света, измеренный с помощью объектива «рыбий глаз», показывает компонент неба, полученный непосредственно из оконного проема.Это показатель, на который не влияют, даже если яркость точки измерения изменяется из-за рассеяния света из окружающей среды. Зависимость между коэффициентом прямого дневного света и измеренной освещенностью показана на рис. 13 как коэффициент непрямого дневного света. Коэффициент непрямого дневного света — это коэффициент, который измеряет влияние внутренних стен и дневного света, рассеянного жалюзи. Фактор непрямого дневного света больше при установке жалюзи по сравнению с отсутствием жалюзи в точке 2700 мм и 4500 мм от окна.Это связано с тем, что прямой дневной свет уменьшается, а дальняя часть комнаты освещается дневным светом, рассеянным и рассеиваемым жалюзи. Эта тенденция характерна как для типа R, так и для типа C. Захват, рассеяние и рассеивание светового люка жалюзи также можно увидеть из внутренних аспектов типа R и типа C на рис. 9. Кроме того, поскольку отверстия в жалюзи типа C широкие, обеспечивается свободный обзор снаружи. сцена (Illumination Society, 1987).

5 Анализ дневного света

5.1 Условия анализа

Программное обеспечение для анализа яркости используется для анализа внутреннего дневного света.Radiance — это инструмент для анализа и визуализации освещения, разработанный лабораторией Лоуренса Беркли в Калифорнии. В таблице 6 показаны условия анализа, а на рис. 14 — модели анализа. Анализ отражает натурные макеты экспериментальных условий. В Radiance аналитические лучи дневного света случайным образом отслеживаются из точек измерения, а анализ выполняется с использованием метода Монте-Карло на основе дневных лучей, которые достигают источника дневного света, солнца. Обратная трассировка лучей — это метод оценки, при котором луч отслеживается от положения глаза до пересечения с поверхностью.При базовой трассировке лучей луч трассируется от точки пересечения с поверхностью обратно к источнику. Если поверхность зеркальная или прозрачная, луч следует геометрии отражения или передачи на следующую поверхность, прежде чем он проследит до источников дневного света. Если луч не закрывается другой поверхностью или объектами, рассчитывается свет, достигающий точки пересечения от источников. Процесс трассировки лучей повторяется до тех пор, пока не будет достигнуто указанное количество лучей. Если сконфигурировано большее количество аналитических лучей дневного света, можно получить более точные результаты.В этом исследовании время анализа может быть сокращено, поскольку внутреннее пространство имеет прямоугольную форму, поэтому количество анализируемых лучей дневного света установлено на максимальное значение 4096 лучей. Кроме того, количество отражений аналитических лучей дневного света установлено на максимальное количество отражений 8 (CIBSE, 1999).

5.2 Сравнение результатов анализа и эксперимента

На рисунке 15 показано сравнение факторов дневного света, полученных в результате эксперимента и анализа. Хотя аналитические значения показывают более низкий уровень освещенности, чем экспериментальные значения, во всех случаях можно увидеть хорошую корреляцию между анализом и экспериментом.Различие между вычислительной имитационной моделью и экспериментами было вызвано изменением условий измерения в экспериментах. Результаты моделирования были стабильными, но экспериментальные условия были не такими стабильными, как модели компьютерного моделирования, потому что погодные условия постоянно менялись. Кроме того, в экспериментах внешние условия измерения были более нестабильными, чем внутренние условия, потому что процент рассеянного света больше, если места измерения находятся в задней части внутреннего пространства.Рассеянный свет, например отражение от окружающих стен, стабильный. Из-за меняющихся погодных условий коэффициент дневного света с использованием внешней освещенности и освещенности заднего пространства немного отличался по сравнению с результатами расчетов.

Хотя в существующих зданиях установлено не так много фасадов с диагонально расположенными жалюзи, можно сказать, что надежные результаты могут быть получены на стадии проектирования путем проведения аналитических исследований с использованием программного обеспечения Radiance. На рис. 16 показано распределение внутренней освещенности без жалюзи и для фасада с жалюзи, расположенного по диагонали.Когда жалюзи, расположенные по диагонали, развернуты, можно увидеть небольшой сдвиг в распределении освещенности по сравнению с таковыми без жалюзи. Однако распределение освещенности жалюзи типа C показывает небольшое смещение в распределении освещенности — смещение освещенности можно уменьшить путем регулировки формы жалюзи и шага крепления.

6 Заключение

Чтобы понять внутреннюю среду дневного света фасада с диагонально расположенными жалюзи, была проведена серия экспериментов и анализов дневного света с помощью полномасштабного макета и программного обеспечения для моделирования дневного света «Сияние».В результате можно сделать следующие выводы:

• (1) Благодаря установке диагонально расположенных жалюзи, колебания внутренней освещенности вблизи окна и внутри помещения уменьшаются. Это снижает дискомфорт человека, вызванный бликами. Значения освещенности равны, а дневная среда улучшается в зоне периметра, когда установлены диагонально расположенные жалюзи.

• (2) Когда установлены диагонально расположенные жалюзи, дневной свет рассеивается жалюзи и рассеивается далеко в комнату, подальше от окна.Следовательно, установив диагонально расположенные жалюзи, можно получить яркость, эквивалентную той, в которой жалюзи не установлены, в дальнем конце комнаты.

• (3) Имеется перекос в распределении внутренней освещенности из-за диагонально расположенных жалюзи; однако это смещение можно в достаточной мере уменьшить путем регулировки формы и шага жалюзи.

• (4) Можно получить надежную корреляцию между освещенностью, измеренной на натурных макетах, и аналитическими значениями.Radiance представляет собой практичный инструмент для дизайна внутреннего дневного света для диагонально расположенных жалюзи.

На основании этого исследования мы пришли к выводу, что предлагаемые диагонально расположенные жалюзи могут улучшить условия освещения в зоне периметра здания. Производительность лучше, чем без жалюзи, и установка диагонально расположенных жалюзи в новых и существующих зданиях является эффективным решением для модернизации зданий. Это решение может быть применено в местах, подобных Японии, где срок службы зданий короткий, а также менее расточительный, чем металлолом и постройка.Кроме того, вертикальные и горизонтальные жалюзи не обладают таким же потенциалом сейсмостойкости, как жалюзи, расположенные по диагонали. Предлагаемые диагонально расположенные жалюзи многофункциональны в экологическом, сейсмическом и эстетическом отношении. Они могут сыграть важную роль в будущем обществе, заботящемся об устойчивости.

Благодарности

Это исследование было проведено с использованием гранта Министерства земли, инфраструктуры, транспорта и туризма Японии для руководства технологическим развитием жилищного строительства и строительства; название субсидии: «Разработка технологий регенерации существующих запасов с помощью« интегрированного фасада », который одновременно пытается повысить производительность в дизайне, структуре и окружающей среде».Мы хотели бы выразить нашу благодарность Маэде Чиканори из Первого сертифицированного архитектурного бюро Maeda за руководство, полученное при проектировании и изготовлении макетов для этого исследования. Хираи Рэйко из Arup участвовал в моделировании дневного света, а Тадаки Хироюки, (тогда) аспирант Университета Канагавы, помогал в изготовлении макетов и проведении экспериментов. Благодарим за помощь.

Ссылка

(PDF) Диагонально расположенные жалюзи в интегрированных фасадных системах

182 Y. Misawa et al. / Диагонально расположенные жалюзи в интегрированных фасадных системах

Architectural Pictorial Special Edition. (2003). Fa¸cade Engineering, 39.

CIBSE. (1999). Руководство по освещению LG10. Дневное освещение и оконный дизайн.

Общество освещения. (1987). Справочник по освещению, Омша.

Общество освещения. (1992). Технические стандарты Стандарты освещения для офисов JIEC-001.

Общество освещения. (1994). Технические стандарты Стандарты освещения жилых помещений JIEC-005.

Промышленные стандарты Японии (н. Д.). Стандарты освещения, JIS Z 9110-1979.

Канаки, Ю., Такеучи, Т., Миядзаки, К., Ивата, М. (2008). Исследования по комплексному проектированию фасадов. Конструктивные характеристики интегрированных фасадов

, Технологический журнал, 27, 137-142.

Канаки, Ю., Хиконе, С., Ямасита, Т., Ивата, М. (2008). Сейсмическое усиление за счет продольных скоб.Журнал архитектуры и

Строительная наука, 634, 2215-2222.

Майкл, Дж. К. (2005). Навесные стены. Биркхаузер.

Нагата А. (2005). Библиотека ресурсов моделирования зданий. Приложение и база данных. SPCONV.

Oesterle, L., Lutz, H. (2001). Двойная кожа Fa¸cades. Мюнхен, Германия: Prestel.

Огисо С., Койке Т. (1978). Относительно всех факторов, влияющих на фактическое измерение дневного света. Сборник конспектов лекций из

Архитектурного института Японии Массовое собрание.

Такеучи, Т., Ивата, М., Ясуда, К. (2007). 500-е юбилейное издание «Конкретная инженерия», «Окружающая среда и бетон», 145 (5).

Такеучи, Т., Кояно, К., Ивата, М. (2005). Исследования по комплексному проектированию фасадов. Анализ существующих фасадов, Journal of Environmental

Engineering, 592, 97-104.

Такеучи, Т., Кояно, К., Ясуда, К., Юаса, К., Ивата М. (2006a). Исследования по комплексному проектированию фасадов. Предложение по интегрированному фасаду

и его оценка, Journal of Environmental Engineering, 601, 81-88.

Такеучи, Т., Ясуда, К., Юаса, К., Окаяма, С., Миядзаки, К., Ивата М. (2006b). Сейсмическая модернизация старого здания с интегрированным фасадом,

Journal of Architecture and Building Science, 24, 161-166.

Томас, Х., Роланд К., Вернер Л. (2004). Руководство по строительству фасада, Birkh¨auser.

Урано, Ю., Накамура, Ю. (1996). Архитектурная и экологическая инженерия, Morikita Publishing Co., Ltd.

Центр CE — высокоэффективные фасадные решения

Архитектурные решетки в фасадах

Зданиям требуются точные средства для обеспечения всасывания наружного воздуха, а также вытяжки для систем отопления, вентиляции и кондиционирования воздуха.Некоторые строительные конструкции также позволяют фасаду обеспечивать естественную вентиляцию, чтобы здание могло «дышать» или вентилировать. Хотя размер и расположение таких впускных или выпускных отверстий определяется совместно с инженерами-механиками, обычно архитектор определяет эстетику и то, как жалюзи интегрируются с фасадом. Как правило, решение заключается в выборе архитектурных жалюзи, которые обеспечивают надлежащий воздушный поток, предотвращая попадание воды и даже ветрового дождя, а также обеспечивают рамные столярные изделия, которые являются неотъемлемой частью прилегающего фасада.К счастью, архитектурные жалюзи, такие как крышки компенсаторов, могут быть спроектированы с учетом этих требований к характеристикам и легко адаптированы для интеграции практически в любой фасад здания.

Архитектурные жалюзи обычно проектируются и конструируются с учетом некоторых специфических и жестких требований к рабочим характеристикам. Жалюзи доступны в различных категориях характеристик, включая штормостойкие, экстремальные погодные условия, ударопрочные, акустические, дренируемые, не дренируемые, рабочие и даже взрывостойкие.Но недостаточно просто выбрать один из этих типов жалюзи при их указании. Система жалюзи также должна пройти независимые испытания и сертификацию Ассоциации воздушного движения и контроля (AMCA). Это стороннее агентство по тестированию для промышленности жалюзи, которое предоставляет производителям и продукции средства для получения последовательных и точных опубликованных данных о производительности. Никакие модели жалюзи не должны использоваться без соответствующего уплотнения AMCA, указанного в техническом паспорте производителя.В частности, Публикация 511 AMCA предписывает надлежащее представление данных и другие необходимые технические процедуры для сертификации устройств контроля воздуха в соответствии с Программой сертифицированных рейтингов AMCA. Стандарт ANSI / AMCA 500-L1 является основой этой программы и описывает протоколы испытаний жалюзи. Его цель не в том, чтобы установить минимальные / максимальные характеристики, а скорее в описании стандартизированного метода тестирования жалюзи на различные параметры. Он включает лабораторный метод тестирования жалюзи на соответствие категориям характеристик воздуха, точки начала проникновения воды и дождя, вызываемого ветром.Кроме того, свободная площадь включена как расчет, а не как тест, но также является важным показателем производительности.

Очевидно, что баланс производительности и эстетики жалюзи важен, поэтому они соответствуют потребностям конкретных зданий, но в любое время, когда они видны на фасаде, также важна их способность вписаться в проектную схему здания или улучшить ее. С эстетической точки зрения архитектурные жалюзи обеспечивают значительную гибкость дизайна. Жалюзи можно устанавливать и ориентировать как горизонтально, так и вертикально.Они могут быть изогнутыми по индивидуальному заказу, снабжены креативными цветовыми узорами лезвий, использовать лезвия различной глубины или включать в себя асимметричные частоты лезвий и шахматное расположение лезвий. Можно даже добавить светодиодные фонари, чтобы создать эффектный или приглушенный акцент. Жалюзи могут быть выбраны и указаны в различных стилях профиля с различным внешним видом в области лопастей жалюзи. Многие из них доступны с полной палитрой цветовых вариантов, включая изменение цвета, текстуру дерева и отделку из искусственного камня. Есть даже по крайней мере один продукт, который предлагает жалюзи, скрытые перфорированным листом, что обеспечивает полное движение воздуха, безопасность и обзор стандартных жалюзи, но при этом свежий, современный вид.

Изображения любезно предоставлены Construction Specialties

Для фасадов доступны различные типы жалюзи, отвечающие различным требованиям к характеристикам и обеспечивающие разный дизайн.

Помимо пластин жалюзи, для рам жалюзи все более важно иметь индивидуальные столярные изделия, позволяющие интегрировать их в смежную фасадную систему. Это обеспечивает стабильную работу конверта и согласованные линии обзора кадра. Они могут быть указаны в цвете или других деталях, чтобы соответствовать или дополнять жалюзи или окружающий фасадный материал.Таким образом, системы жалюзи могут интегрироваться в металлические панели, витрины или навесные стены вместе с множеством других фасадных систем. Экструзии рамы по периметру могут быть стандартными или индивидуальными для достижения желаемого внешнего вида без ущерба для производительности.

Хотя некоторые архитектурные жалюзи являются стандартными готовыми системами, все более распространенными становятся и индивидуальные системы. Архитектурные жалюзи часто проектируются так, чтобы иметь индивидуальные столярные изделия для интеграции, например, в навесные стены и системы фасадов из металлических панелей.И они доступны с дополнительными индивидуальными аксессуарами, такими как экраны от птиц, герметичные изолированные заглушки, поддоны и светодиодные фонари. Часто пользовательское приложение может получить выгоду от сотрудничества с производителем, который может проводить пользовательские тесты в сертифицированных испытательных камерах на месте. Такое испытание должно касаться характеристик воздуха, проникновения воды и ветрового дождя, проникающего через жалюзи, а также проверять целостность и рабочие характеристики оконных окон навесной стены / жалюзи. Именно благодаря такому подходу к индивидуальным проектам и приложениям архитектурные жалюзи могут помочь улучшить как внешний вид, так и характеристики фасада здания.

Эрик Спозито, CDT, является генеральным менеджером по продажам в Construction Specialties, производящей широкий ассортимент архитектурных жалюзи. Он говорит, что «Индивидуально разработанные архитектурные жалюзи позволяют архитекторам бросить вызов традиционным правилам проектирования воздушного потока, чтобы достичь своего истинного видения, не жертвуя при этом производительностью». В этом отношении они могут легко соответствовать всем критериям конструкции и производительности.

Заключение

Фасады зданий предоставляют множество возможностей для дизайна с широким выбором материалов и систем на выбор.Они также требуют особого внимания к деталям, чтобы быть уверенными в том, что выполняются все требования к производительности для управления ветром, водой, солнцем, жарой и нормальным движением из-за расширения и сжатия. Постоянно следя за производимой продукцией, инновациями и творческими приложениями, архитекторы могут проектировать здания, которые будут яркими, захватывающими и долговечными.

Питер Дж. Арсено , FAIA, NCARB, LEED-AP — практикующий архитектор, консультант по экологическому строительству, ведущий повышения квалификации и плодовитый автор, работающий по всей стране в повышении эффективности зданий за счет улучшения дизайна.www.linkedin.com/in/pjaarch

TOUCH скрывает частный двор за фасадом с жалюзи в этом доме в Таиланде.

’81 trans- (parent) ’от TOUCH Architect — это частная резиденция в Таиланде, которая окружает пышный частный двор за фасадом с деревянными жалюзи. Дом , созданный для пары, которая планирует завести детей в ближайшем будущем, уделяет первоочередное внимание связи с природой и предлагает места для общения с друзьями. «Прозрачный» зеленый двор отмечает центр квадратного здания, и его можно увидеть и попасть в него из любого другого помещения дома.все изображения предоставлены chalermwat wongchompoo / sofography

Архитектор TOUCH построил ’81 транс- (родительский) ‘для пары, которая запросила дом на лоне природы без особого ухода, где они могут развлекать друзей и растить своих детей. будущее. дом был сформирован путем вытягивания и вытягивания твердой квадратной коробки, чтобы создать зеленую зону в центре участка, чтобы каждая комната имела доступ к природе. все деревья, которые интегрированы в участок, помогают скрыть частный двор, а деревянные жалюзи фасада создают дополнительную уединенность и тень.

Частный двор, окруженный пышной зеленью и деревьями, образует «прозрачную» зону, обернутую остеклением во всю высоту, которым можно любоваться из любой комнаты в доме. На первом этаже расположены прихожая, гостиная и столовая, кухня и спальня.
