Эргономика нойферт: Нойферт строительное проектирование справочник

Содержание

Нойферт и эргономика пространства

При проектировании интерьеров будь то квартир, общественных пространств, домов или офисов я опираюсь на «Строительное Проектирование» Эрнеста Нойферта. Эта моя настольная книга, где охвачены все вопросы по эргономике пространства- науке о взаимодействии среды и человека, о приспособлении предметов для наиболее безопасного и удобного использования, исходя из физических и психических особенностей человека. Именно с позиций эргономики я проектирую интерьеры.

Эргономика интерьера — это комфортное полезное и эффективное пространство с удобной и правильной организацией окружающего быта человека: будь то кухня, рабочее место, зона гостиной или спальное место, с удобной и практичной мебелью, то есть эргономика ориентирована на человека, обеспечивая безопасное и удобное использование им окружающих его предметов. В основу эргономики пространства ложатся габаритные размеры человеческого тела, которые используются для расчёта параметров пространства, занимаемого человеком в разных положениях и позах, а также для расчетов проходов, проемов, лестниц, люков, лазов удобных при использовании и безопасных расстояний при взаимодействии с окружающим пространством и эксплуатации предметов, находящихся в нем.

Получается, что размеры для эргономики пространства имеют ключевое значение.

Эргономика кухни и рабочего места на кухне

Кухня-это рабочее место в доме и, одновременно, место, где встречаются члены семьи и гости.

Правильно организованное безопасное, удобное, функциональное, рабочее место на кухне позволяет действовать без потери энергии, то есть не уставать. На кухне должен быть организован поточный рабочий процесс с достаточной свободой движения и избегание ненужных путей передвижения. Для целесообразной организации рабочего места существует правило «рабочего треугольника», сформулированное Эрнестом Нойфертом, в оптимизации движения между тремя главными кухонными зонами: холодильником, плитой и мойкой, где мойка является самой активной зоной, так как через неё проходят все процессы на кухне.

Если визуально соединить все три зоны, то получим равнобедренный треугольник, стороны которого не должны быть меньше 1,2 м и не больше 2,7м, то есть в пределах двух шагов. Такое расположение считается идеальным, при этом рабочая поверхность располагается между тремя главными зонами.

Существуют стандартные габариты кухонных шкафов и высотный уровень их размещения.

Однако, для удобства и комфортного использования высота рабочих поверхностей по возможности, должна быть адаптирована под рост пользователя, чтобы не нагружать мышцы спины и позвоночник, и как следствие не утомляться и не иметь проблем со здоровьем. Высота определяется по согнутой руке в локте и минус 15 см. -это уровень рабочей столешницы.

Лучше увеличить и глубину рабочих поверхностей, уйдя от стандарта на те же 15 см, тем самым появляется больше места на столешницах, где свободно размешаются кухонные приборы, и ещё остаётся место, появляется обзор перед глазами, а не верхние навесные шкафы, вместительней становятся нижние кухонные шкафы. Работать на таком рабочем месте намного комфортнее.

Типы кухонь

Следуя эргономике, помещения площадью от 5,5м2 до 9,5м2 предполагают размещение кухни как рабочего пространства без размещения обеденного стола. Расположение кухонной мебели и техники может быть линейным ( по одной стороне), параллельным ( по двум сторонам), П-образным. Такие кухни исключительно с рабочим характером, не предоставляющие возможности длительного и комфортного пребывания, хотя, как показывает практика, даже в малогабаритной кухне, площадью от 5м2, можно организовать и удобную рабочую зону с рабочими поверхностями и поставить небольшой обеденный стол для размещения трех человек. Вот конкретный пример такого размещения на маленькой кухне, площадью 5,1м2.

Помещения для кухонь площадью от 10м2 позволяют разместить помимо кухонной мебели и техники ещё стол и стулья, тем самым становясь помещением для длительного пребывания и общения. Для таких помещений Г-образное расположение кухонной мебели и техники становится оптимальным вариантом.

Островные кухни размешаются на площади от 15м2. В островную часть можно встроить мойку, подведя коммуникации, или варочную панель с хорошей вытяжкой над ней. Также с островом комбинируют и обеденную зону, организовав, к примеру, барную стойку или обеденный стол.

Эргономика гостиной

Расположение мебели не должно препятствовать входу и выходу из гостиной, которые должны оставаться свободными, обеспечивая безопасный проход. Ширина любых проходных зон должна быть не менее 70см.

Обеденный стол или зона столовой, если она располагается в гостиной, должна иметь расстояние не менее 1,5м от расположенной диванной группы и находиться обособленно. Расстояние между журнальным столиком и диваном должно составлять 45см, обеспечивая проход к дивану и место для ног. Длина журнального столика должна равняться половине длины дивана, обеспечивая удобный доступ к столику со всех мест диванной группы. Высота журнального столика должна приближаться к высоте сидений дивана.

Диван не должен быть слишком низким. При вставании с такого дивана испытывается дискомфорт, особенно пожилыми людьми. При идеальной высоте дивана колени сидящего согнуты под прямым углом.

Нежелателен и чрезмерно глубокий диван, ноги сидящего должны стоять на полу, а не висеть в воздухе, поэтому чем выше человек, тем глубже выбирается для него диван. Существуют диваны-трансформеры с эргономичной подъемной спинкой-подголовником, обеспечивая комфортное положение шеи и позвоночника сидящего.

Для обеспечения комфортного расположения рядом с диваном можно предусмотреть приставные столики, куда можно положить телефон, книгу, поставить чашку или расположить на них дополнительные настольные светильники, которые обязательно добавляются при организации диванной группы, также вместо настольных светильников можно предусмотреть настенные бра или торшер для локального освещения при выключенном общем освещении. Угловой диван позволяет принять полу-лежачие положение и экономит пространство в помещении гостиной.

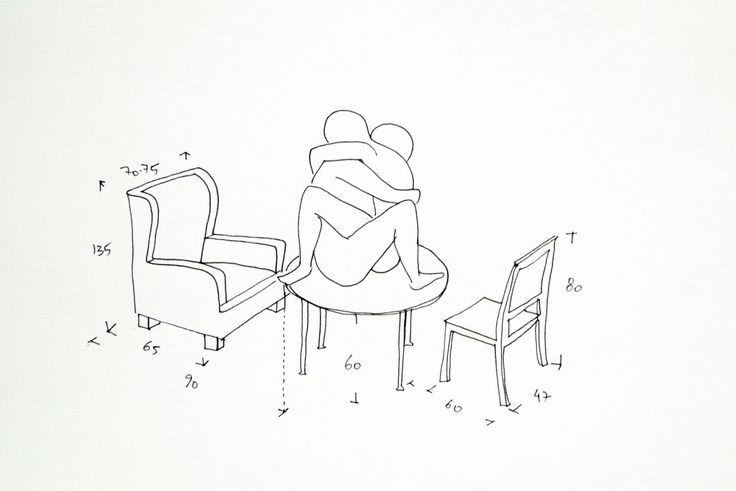

Кресла подбираются в соответствии с назначением для обеспечения определенных функций: есть кресла для досуга и отдыха, кресла-реклайнеры, кресла-качалки, кресла подвесные, кресла раскладные, кресла для работы.

В качестве функциональных элементов, влияющих на комфорт могут выступать валиковые подлокотники, боковая поддержка и сопутствующие пуфики.

Расположение телевизора должно быть достаточно далеко от места его просмотра и зависит от размера экрана. Чем больше экран, тем дальше его размещение.

Близкое расположение большого телевизора утомляет глаза, а слишком маленький экран вынуждает напрягать зрение.

Комфортное расстояние рассчитывается по формуле: необходимое расстояние = размер экрана Х 3

Размещать телевизор нужно так, чтобы смотреть его прямо без поворотов головы в сторону. Высота расположения экрана также должна быть удобной и комфортной для просмотра, а именно располагаться на уровне глаз смотрящего. Слишком высокое или низкое размещение заставляет нагружать шею подъемом или опуском головы, что может привезти к головным болям, физической усталости и общему дискомфорту.

Эргономика спальни. Использование инженерного оборудования в спальне. Характеристики матраса и подушки

Спальня-одно из важнейших мест интерьера жилого пространства, где начинается и заканчивается наш день, и поэтому оно должно быть крайне комфортным и удобным, сочетая в себе функцию, практичность и красоту. При организации интерьера спальни необходимо не только грамотно расставить мебель, но и оставить нужные расстояния для проходов и передвижений, для открывания двери и створок мебели. Важно, чтобы мебель для спальни была сомасштабна, соизмерима помещению, тогда можно сохранить свободное пространство.

Особенно это актуально для небольших спален, где при размещении двуспальной кровати стандартных размеров должны оставаться свободными боковые проходы с двух сторон, причем ширина проходов от кровати до любого предмета, включая стены, должна составлять не менее 70см., для людей преклонного возраста ширина проходов увеличивается до метра.

Для удобства организация проходов делается максимально прямой, а для комфорта кровать не располагается напротив двери или зеркала. В идеале она размещается параллельно оконной стене или ставится изножьем к оконному проему.

По бокам двуспальной кровати размещаются тумбочки или прикроватные столики, также с двух сторон для удобства располагают электрические розетки и выключатели общего и прикроватного ночного освещения с источниками света, расположенными рядом с кроватью на ночных столиках, на спинке кровати в виде ламп-штативов, на стене в виде бра или свешиваемых с потолка подвесов. Управление светом и пользование розетками, не вставая с кровати, удобно.

Размер кровати желательно подбирать индивидуально, исходя из габаритов телосложения. К существующему росту нужно добавить 30-40 см и получаем комфортную длину спального места. При выборе ширины двуспальной кровати нужно учитывать расстояние между двумя спящими людьми, равным 20 см., поэтому комфортный размер двуспальной кровати начинается со 160 см.

Существуют разные стандарты размеров кроватей, которые зависят от отечественных и различных зарубежных производителей, но под стандартным размером считается размер матраса, уложенного на основание кровати. Для планировочных решений я использую следующие габариты спальных мест:

На комфортный и здоровый сон влияет температурный режим в помещении спальни и достаточный воздухообмен для насыщения клеток кислородом. Температура в спальне должна быть чуть ниже нормы, установленной во всех остальных помещениях, регулирование которой происходит при помощи кондиционера с функцией «сна», или при помощи приточно-вытяжной системы вентиляции, когда в спальне можно задать нужную для комфортного сна температуру, а достаточный воздухообмен осуществляется при помощи притока свежего воздуха также через приточно-вытяжную систему вентиляции или при помощи открытого окна, но только в теплое время года. Получается, что инженерия в спальне напрямую оказывает влияние на здоровье и комфорт. Также нельзя забывать о матрасе и подушках. Матрас должен быть ортопедическим, жестким, состоящим из нескольких слов, принимающий форму тела человека и быстро восстанавливающий горизонтальную поверхность. Чем жестче, тем лучше. Для полного расслабления мышц шеи, улучшения осанки, полноценного и здорового отдыха целесообразней использовать плоские подушки или специальные ортопедические- с провалом под шею.

Эргономика гардеробной

При проектировании гардеробной желательно сначала провести анализ объема вещей и определиться для кого именно проектируется гардеробная, а также для хранения какой категории вещей, будь то верхняя одежда или повседневная, далее нужно учесть рост человека при размещении штанг для вешения длиной и короткой одежды, расположенных в основном пространстве гардеробной.

Если штанги размещены высоко, то для удобства можно пользоваться пантографом, штангой-лифтом.

По наполнению гардеробной сначала определяется пространство для размещения штанг и их количество, а оставшееся место отдается для разного вида стационарных полок и выдвижных ящиков, с разделителями и без.

Штанги могут быть как продольными, так и поперечными, а тип их зависит от глубины конструкции гардеробной.

Визуально гардеробная делится на три зоны: верхняя-антресоли располагается на 2-2,5метра от пола, где могут храниться чемоданы, если для них не предусмотрено другое место хранения в жилом пространстве и вещи в вакуумных пакетах, которые используются по-сезонно, средняя часть-это основное пространство, где размещается повседневная сезонная одежда на плечиках на высоте от 0,7 до 1,75 метра от уровня пола, выдвижные невысокие ящики с нижним бельем, колготками и носками располагаются на уровне метра от пола, здесь же также может разместиться выдвижной ящик с украшениями, рядом могут располагаться выдвижные ящики и полки для трикотажа и шерстяных вещей, уровень для хранения головных уборов располагается на уровне от 1,75 до 2 метров от уровня пола, нижний уровень до 0,7 метра высоты отдается для вещей редких в использовании, для хранения сумок или отсек для обуви. Хотя для хранения обуви желательно выделить в пространстве гардеробной отдельное место. Если в гардеробной недостаточно места для деликатного хранения определенного типа вещей, и для экономии места можно использовать свободные простенки для размещения крючков, на которые можно повесить ремни, бижутерию и сумки. Высота их размещения определяется человеческим ростом, а горизонтальное расстояние между ними составляет 12-15см.

Чем более универсальной будет система хранения, тем компактней можно выполнить гардеробную.

Важным элементом гардеробной является зеркало в полный рост, минимальная ширина которого составляет 40см. с обязательной подсветкой либо по бокам от зеркала, либо над зеркалом помимо основного освещения и освещения полок в системе хранения. Также, если позволяет площадь в гардеробной можно поставить туалетный столик для макияжа с маленьким зеркалом и пуфик.

Еще одним обязательным элементом помещения гардеробной является вентиляция, обеспечивая достаточный воздухообмен, сохранность вещей из натуральных тканей и увеличивая срок их использования.

Эргономика рабочего места в домашних условиях

Удобное рабочее место-свобода для организованного человека и залог продуктивной работы.

В условиях своего жилого пространства можно организовать для себя рабочее место.

Устроить его можно как в домашнем кабинете, если позволяет площадь,

так и выгородить небольшую зону в гостиной

в спальне

или на остекленной утепленной лоджии,

но в случае с лоджией или балконом существуют ограничения по выбору мебели, связанные с шириной пространства, которые необходимо учитывать при максимальном использовании неширокого помещения. Также для совсем маленьких площадей можно использовать плоскость подоконника, расширив и удлинив ее по размеру всей оконной стены, задействовав боковые от окна простенки для крепления полок.

А для минимальных пространств можно использовать миниатюрный столик для ноутбука выдвижной или откидной,

над которым можно выкрасить стену графитовой краской и делать всевозможные записи на ней или наклеить пробку, куда можно крепить все кнопками, таким образом самое важное будет всегда перед глазами.

Для эффективной и плодотворной работы желательно обеспечить рабочее место хорошим освещением — естественным рассеянным светом,

настольной лампой,

расположив ее слева на рабочей столешнице, по необходимости добавить дополнительные источники искусственного освещения – это могут быть настенные бра

или напольный торшер, встроенные в полки лампы и светодиодные подсветки,

подвесной светильник общего освещения,

а также трековая или шинная системы освещения,

также обязательно предусмотреть необходимое количество электрических розеток.

Сидеть за рабочем местом должно быть комфортно и удобно, не зависимо является ли это рабочее место постоянным или периодическим, обуславливать эти качества должна мебель, прежде всего это стол и стул, обеспечивая правильность посадки без нагрузки на мышцы поясницы, спины, шеи, глаз, рук и ног и правильной циркуляции крови в организме.

Достигаться это может регулируемой высотой и уклоном столешницы, правильной высотой установки монитора, положением клавиатуры и мыши, подставкой для ног, мягким и регулируемым по высоте сиденьем стула с эргономичной спинкой, у которой регулируется угол наклона и существует поясничный упор. И все эти параметры регулируются сугубо индивидуально и зависят от роста человека, специфики, задач и характера работы. Например для постоянной удаленной работы требования к рабочей мебели могут предъявляться строже и критичнее по всем выше перечисленным параметрам, чтобы подогнать рабочее место под себя.

Кто-то предпочитает работать стоя, кто-то подолгу сидит, у одного стационарный компьютер с мышью, клавиатурой и оргтехникой, у другого много отдельных девайсов или один ноутбук, кто-то работает с большим количеством бумаг или с графическим планшетом итд. Учитывается все!

Комфортная высота столешницы рассчитывается по формуле: Рост в см Х 75 и делится на 175.

При идеальной высоте положение локтей должно быть свободнолежащим на столешнице, а плечи не должны подниматься, также пространство под столешницей должно быть свободно для ног. Высота экрана монитора должна быть на уровне глаз при положении «сидя» с прямой спиной, а расстояние до монитора должно колебаться в пределах 45см до 70 см. Комфортного положения работы на ноутбуке не существует, либо к нему нужно подключать отдельный монитор, либо внешнюю клавиатуру, а лучше то и другое или поднимать ноутбук выше на специальной подставке с углом наклона. При использовании большого количества девайсов должны применятся специальные стойки с регулируемым по высоте положением экрана. А при одновременной работе с бумагами и компьютером можно использовать панорамный метод работы, при котором достаточно легко перемещаться между разными по функции рабочими поверхностями, для которых предпочтительнее угловое размещение,

а также можно максимально насытить рабочие зоны по вертикали, добавив полки над столом, с возможностью дотянутся до них «сидя», тумбы под столом.

Если позволяет площадь жилого пространства организовать полноценный кабинет, то используйте его максимально, помимо рабочего стола с тумбой, полками и стеллажами обустройте релакс зону, оборудовав ее удобным диваном, торшером, мягким высоким креслом, журнальным столом, и возможно баром.

Но как бы удобно и комфортно не было организовано Ваше рабочее место

и благотворно влияло на повышение производительности, для сохранения своего здоровья во избежание переутомления необходимо во время работы делать небольшие перерывы, переключаться и не засиживаться. Работайте с удовольствием, но уделяйте больше времени тому, что для Вас по-настоящему важно.

Эргономика санузла

Важно не только подобрать сантехоборудование и приборы, красиво их расставить, а разместить их для удобства и безопасного использования на комфортной высоте с соблюдением нужных расстояний как между самими приборами, так и необходимых отступов от стен, а главное, со свободным пространством, дающим возможность находящемуся в помещении ванной комнаты человеку, свободно развести в стороны руки для того, чтобы вытереться, а также свободно наклониться, беспрепятственно раздеться или раздеться, поэтому соблюдение оптимальных размеров позволит комфортно и безопасно использовать пространство ванной комнаты.

Расставляем сантехоборудование правильно, оставляя свободное пространство:

  • Для того чтобы вытереться, одеться или раздеться необходимо 150-190см свободного пространства, а от внешнего края борта ванны потребуется минимально 100см свободного пространства для вытирания.
  • Свободное пространство в 70-75см. необходимо выдержать от оси одного сантехприбора до оси другого, расположенного линейно, или до противоположного ему, а также от смежной стены до душевой.
  • Расстояние в 40-45см. линейно необходимо выдерживать от смежной стены до оси унитаза или биде, или оси ванны.
  • От смежной стены до оси раковины необходимо выдержать минимум 40см. и оставить минимум 75см. свободного пространства перед умывальником для того, чтобы человек мог спокойно сделать шаг назад, наклониться и умыться.
  • Расстояние в 60см-это минимально свободное пространство, которое нужно оставить перед унитазом.

Вертикальные привязки:

  • Высота монтажа умывальника регулируется индивидуально. Для человека среднего роста умывальник монтируется на высоте 85 см.
  • Также индивидуально можно подойти к высоте монтажа подвесного унитаза. Например для человека пожилого возраста следует поднять от принятого стандарта в 41 см высоту монтажа подвесного унитаза на 4-6см. во избежание трудностей при эксплуатации.
  • Высота монтажа бумагодержателя от 60-80 см, а гигиенического душа- в пределах 60 см от уровня чистого пола санузла.
  • Уровень высоты борта ванны в пределах +- 60см регулируется при помощи ножек и зависит от организации уклона слива в канализацию. Смесители для ванны могут быть смонтированы как на борту ванны, так и в стене, причем высота пристенного монтажа зависит от модели и конструкции самих смесителей и выбора устройства душевой лейки.
  • В душевой стационарная душевая лейка пристенного монтажа или встроенная в стену монтируется на высоте в пределах от 210-240см от уровня чистого пола душа или слива, а смесители на уровне от 100 до 120см от чистого пола душа.
  • Высота монтажа полотенцесушителя зависит от модели и конструктивных размеров.

Душевой поддон или ванна

Выбирайте то, что для Вас более комфортно, а не с целью экономии площади. Удобный размер душевого поддона для использования человеком среднего размера 90х90см. Поддон минимального размера 75х75см может использоваться в помещении ванной комнаты совсем небольшой площади.

По возможности оставляйте больше свободного пространства, не надо загромождать небольшую по площади ванную комнату большим количеством предметов мебели, для подобного помещения подойдет умывальник, встроенный в мебельную тумбу с открытой или закрытой системой хранения и узким шкафчиком над умывальником с откатной зеркальной дверцей и верхней подсветкой. Также для хранения возможна организация ниш, а для простоты уборки можно использовать подвесные сантехприборы и мебель.

Используемые розетки в помещении повышенной влажности должны быть влагозащищенные, а светильники с защитой IP44.

Эргономика детской

Прежде всего для детской комнаты важно предусмотреть зонирование, где есть зона для сна, своя зона для игр, зона для учебы и занятий, наличие разных систем хранения, а самое главное, пространство детсткой, в которой любимое чадо живет достаточно долго, примерно 20-25 лет, должно “расти” и изменяться вместе с ребенком, проходя этапы взросления и развития, поэтому детская преобретает понятие “универсальной” комнаты, удобной и безопасной, где значение эргономики становится безусловным, пропуская на первый план психологию детской комнаты, рассказывающей о важных этапах роста и становления ребенка.

Первый этап- от двух до шести лет. Детская — комната для игр и обучения, где все жизненные процессы ребенка проходят в игровой форме. Причем нежелательно оснащать детскую буквальными образами, загоняя многоплановую красочную детскую фантазию в тесные конкретные рамки, сужая фантазийность интерьера детской и приводя к уменьшению ассортимента игр.

Мебель в детской должна выглядеть абстрактно, но выразительно, быть мобильной, эргономичной, надежной и недорогой. Обилие подушек разной формы, мягкие кубы, спортивные комплексы, кровать со вторым ярусом, все, что предполагает ассоциации и дает возможность абстрагироваться от конкретики.

На данном этапе интерьер подбирается с точки зрения разноплановых текстур : гладкий паркетный пол, шероховатая деревянная мебель, грубая рогожка ковра, плющевые игрушки итд.

Второй этап — от шести до двенадцати лет. Детская как комната новой Личности. А значит акценты интерьера должны смещаться от игры в сторону совмещения с обучением и любимым занятием.

В пределах детской у ребенка должна быть возможность сделать что-то по собственной инициативе, а пространство наполняется с точки зрения его увлечений, чтобы продвинуть выбранное им направление и послушно разворачиваться вслед за изменением направления, помогая формированию новой Личности. На этом этапе комнату желательно наполнить фоновыми звуками: это могут быть звуки природы, различная по жанрам музыка, подбираемая взрослыми для развития чувственной сферы, затрагивая пять основных эмоций: радость, печаль, страх, размышление и гнев.

Третий этап-от двенадцать до пятнадцать. Комната подростка. Комната как личная территория и пространство самоутверждения, где в ее границах позволено “цвести” подростку и которая помогает ему пройти переходный период максимально позитивно и на его благо.

В комнате может проведена звукоизоляция и шумопоглащение. В интерьере могут быть использованы мобильные, складные и убирающиеся предметы мебели, должно быть оборудовано компьютерное место, спальное место и всевозможные системы хранения.

Четвертый этап- после шестнадцати. В этот период подростковый интерьер оформляется в нечто разумное и становится спокойнее, отражая дальнейший жизненный путь, с которым должен самостоятельно определиться повзрослевший человек.

Нойферт Э. Строительное проектирование. — Москва, 1991







Строительное проектирование / Эрнст Нойферт ; Перевод с немецкого канд. техн. наук К. Ш. Фельдмана и Ю. М. Кузьминой ; Под редакцией канд. техн. наук З. И. Эстрова и канд. архит. Е. С. Раевой. — Москва : Стройиздат, 1991. — 392 с., ил. — ISBN 5-274-00236-6. — Перевод издания: Bauentwurfslehre / E. Neufert F. Viweg & Sohn Braunschweig / Wiesbaden.





В новом, вышедшем в ФРГ 30-м переработанном и дополненном издании книги отражены достижения мировой практики строительного проектирования за последние 20 лет. В связи с этим ряд разделов значительно расширен и переработан с учетом применения новых строительных материалов, конструкций и деталей, совершенствования технологии организации строительства и требований технических норм и мировых стандартов. Полностью переработаны разделы «Гидроизоляция подземных частей здания». «Наружные стены», «Перегородки», «Крыши», «Строительная физика». Впервые включены разделы «Плоские кровли», «Световые купола», «Ворота», «Сборные сантехкабины». 1-е издание вышло в 1965 г.



Для архитекторов-проектировщиков.



Рекомендовано к изданию Московским архитектурным институтом.
