В архитектуре атриум представляет собой большое пространство под открытым небом или крытым освещением, окруженное зданием. Атрии были общей чертой в древнеримских жилищах, обеспечивая свет и вентиляцию в интерьере. Современные атриумы, разработанные в конце 19-го и 20-го веков, часто имеют несколько этажей и имеют застекленную крышу или большие окна и часто расположены непосредственно за главными входными дверями (в вестибюле).

Atria – популярная функция дизайна, потому что они дают своим зданиям «ощущение пространства и света». Атриум стал ключевой особенностью многих зданий в последние годы. Atria пользуются популярностью у пользователей зданий, дизайнеров и разработчиков зданий. Пользователи любят atria, потому что они создают динамичный и стимулирующий интерьер, который обеспечивает убежище от внешней среды, сохраняя визуальную связь с этой средой. Дизайнеры пользуются возможностью создавать новые типы помещений в зданиях, а разработчики считают atria престижными удобствами, которые могут повысить коммерческую ценность и привлекательность.

Противопожарный контроль является важным аспектом современного дизайна атриума из-за критики, что плохо спроектированная предсердия может позволить огню быстрее распространиться на верхние этажи здания. Еще одним недостатком для включения атриума является то, что он обычно создает неиспользуемое вертикальное пространство, которое в противном случае могло бы занимать дополнительные этажи.

Древняя атрия
Латинское слово атриум относилось к открытому центральному двору, из которого были пристроены закрытые комнаты, в виде большого древнеримского дома, известного как дом. Иммувий был мелким бассейном, погруженным в пол, чтобы поймать дождевую воду с крыши. Некоторые сохранившиеся примеры красиво оформлены. Открытие в потолке над бассейном (compluvium) призвало к некоторым средствам поддержки крыши, и именно здесь он различает пять различных стилей атриума. В качестве главного корпуса дома атриум был самым роскошно обставленным. Кроме того, в нем была небольшая часовня для предков (лариум), бытовой сейф (арка), а иногда и бюст хозяина дома.

Этот термин также использовался для различных пространств в общественных и религиозных зданиях, в основном в виде аркадных дворов, более крупных версий внутренних пространств. Византийские церкви часто вводились через такое пространство (как и многие мечети, хотя термин атриум обычно не используется для описания исламской архитектуры).

Проекты
Витрувиус называет в общей сложности пять типов, посредством чего их можно разделить на атриумы с открытием крыши и без нее. Как атриум без открытия, вероятно, более старый дизайн, это атриум testudinatum – возможно, из латинского слова для черепахового тестау – свинца. Остальные четыре формы – предсердия с отверстием; они отличаются по типу конструкции.

Самым распространенным, несмотря на дорогостоящую конструкцию луча, был атриум тусканиум, потому что он позволил получить четкий вид от входа в таблин или позже в перистиль.

Кровельные работы
Крыша обычно формировалась в виде атриума impluviatum с наклоном наклона крыши. Под результирующим прямоугольным отверстием крыши «Скупувий» был также прямоугольным водохранилищем, Impluvium, который использовался для сбора дождевой воды, поступающей в цистерну. Если атриум не использовался для одновременного сбора дождевой воды, крыша также могла бы быть наклонена наружу; в этом случае он называется атриум смешай. Согласно Витрувиусу, это имело тот недостаток, что вертикальные желоба (лат. Fistula) часто не могли поглотить дождевую воду из горизонтальных водостоков (лат. Canalis) достаточно быстро, так что вода стекала по стенам, которые были повреждены.

XIX век: глазурованный атриум
19-й век принес индустриальную революцию с большим успехом в технике изготовления железа и стекла. У дворов может быть горизонтальное остекление над головой, устранение некоторых элементов погоды из космоса и рождение современного атриума.

Современная предсердия
Одно из главных общественных пространств на Площади Федерации, в Мельбурне, Австралия, называется Атриум и представляет собой уличное пространство, пять этажей с остекленными стенами и крышей. Структура и узор остекления следуют системе фракталов, используемых для размещения панелей на остальных фасадах на Площади Федерации.

В Нэшвилле, штат Теннесси, США, в отеле Opryland есть 4 различных больших атриума, охватывающих 9 акров (36 000 м2) стеклянного потолка в общей сложности, в отеле над садами: Дельта, Каскады, Сады-Консерватории и Магнолия.

С 2016 года отель Burj Al Arab в Дубае имеет самый высокий атриум в мире на высоте 180 метров (590 футов). Отель Luxor в Лас-Вегасе, штат Невада, имеет самый большой атриум в мире (по объему) в 29 миллионов кубических футов (820 000 м3).

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)
• Нажмите, чтобы поделиться записями на Pinterest (Открывается в новом окне)
• Нажмите, чтобы поделиться записями на Tumblr (Открывается в новом окне)
• Нажмите, чтобы поделиться на LinkedIn (Открывается в новом окне)
• Нажмите, чтобы поделиться в WhatsApp (Открывается в новом окне)
• Нажмите, чтобы поделиться в Skype (Открывается в новом окне)
• Нажмите, чтобы поделиться в Telegram (Открывается в новом окне)
• Нажмите, чтобы поделиться на Reddit (Открывается в новом окне)
• Нажмите, чтобы поделиться записями на Pocket (Открывается в новом окне)

Швалева.

АТРИУМНЫЕ ПРОСТРАНСТВА В СТРУКТУРЕ ЖИЛЫХ ЗДАНИЙ

Швалева Оксана Викторовна,
магистрант УралГАХА
Научный руководитель:
кандидат архитектуры,
профессор Дектерев С.А.
Уральская государственная архитектурно-художественная академия,
г. Екатеринбург, Россия

УДК 721.011.72+728

В статье рассмотрены этапы формирования атриумного пространства в жилых зданиях в разные исторические периоды развития жилищного строительства. Показаны основные приёмы устройства внутреннего дворика-атриума в различных типах жилых зданий. Предлагаются выводы, на основании которых могут быть проведены научные исследования в этой области применительно к российскому строительству жилья и уральскому климату.



Ключевые слова: атриум, внутренний дворик, атриумные пространства, функционирование атриумов, энергоэффективность

Вряд ли можно представить себе современные объекты строительства без наличия атриумов. Атриум – это двор или крытое пространство общественного назначения, как правило, развитое в вертикальном направлении. Атриумы создают в здании «чувство свободного пространства и света», они являются идеальным местом встреч, отдыха, устройства предприятий обслуживания, выставочных пространств и таким образом придают зданию дополнительные функциональные качества.

В настоящее время остается большое поле для усовершенствования атриума в целях экономии энергии. Рост цен на электроэнергию делает актуальным вопрос о естественном освещении зданий. Здания, освещенные только из внутренних двориков, требуют низких затрат энергии на отопление и освещение. Жилой дом с атриумом становится в современном индивидуальном строительстве все более популярным. Небольшой дворик издавна ценился за сочетание таких свойств как хорошая проветриваемость, инсоляция и изолированность.

Идея атриума является одной из древних и ведет свою историю со времен Месопотамии, где в XII веке до н. э. возникли первые жилые здания с центральными внутренними дворами. В этот период, ограниченный в конструктивных и технических средствах и эстетических воззрениях, хозяин дома при строительстве руководствуется функцией, интуитивно перенимая форму, сложившуюся с первобытных времен, когда вокруг очага располагалось жилище.

Между V и II веками до н.э. на территории Древней Греции появляются первые атрии – открытые внутренние дворики, окруженные колоннами и сообщавшиеся с периферийными жилыми пространствами (рис.1).



Рис.1 Греческий жилой дом с внутренним двориком.

а) схема [Электронный ресурс] – Режим доступа:
http://www.rusarch.ru/gutnov1.files/image174.jpg
б) План [Электронный ресурс] – Режим доступа:
http://dic.academic.ru/pictures/wiki/files/49/180px-casa_dei_vetti_-_planimetria.svg.png
в) Внутренний двор [Электронный ресурс] – Режим доступа:
http://dic.academic.ru/pictures/wiki/files/80/Pompeji_um_1900_haus.

jpg

Классическая концепция атриума сложилась в архитектуре римлян в III веке до н.э. Атриум представлял собой центральную часть жилого дома с проемом в крыше прямоугольной формы, вокруг которого формировалась композиция жилища. Расположенный у главного входа в здание атриум окружали помещения преимущественно общественного назначения – торговые лавки, мастерские, главная гостиная.

Первоначально в центре атриума находился очаг (крыша над ним имела отверстие для выхода дыма), затем — четырёхугольный неглубокий бассейн (имплювий), над которым оставлялось отверстие для стока дождевой воды (комплювиум). Атриум tuscanicum (рис.2), или этрусский, имел вогнутую крышу с четырехугольным отверстием посредине; скаты крыши были обращены к комплювиуму для стока дождевой воды, а отверстие в кровле образовывалось только стропилами. Атриум tetrastylum (рис.2), или четырехколонный, имел крышу, которая опиралась на четыре колонны, поставленные по углам комплювиума. Такого рода устройство применялось тогда, когда атриум был настолько велик, что балки ни по своей длине, ни по прочности не годились для поддержания крыши.

Эта форма есть дальнейшее развитие предыдущей [2]. В эпоху поздней республики и империи атриум становится одним из парадных помещений римского дома. Вода в имплювии, охлаждаясь ночью, передавала прохладу внутренним стенам атриума во время жаркого полуденного зноя, а свет и воздух, попадая в него из открытой кровли, распространялись в окружающие помещения [3, С. 5-7].



Рис.2 Древнеримский дом.

а,б) План. Разрез [Электронный ресурс] – Режим доступа:
http://dic.academic.ru/dic.nsf/ruwiki/636078
в) Интерьер. [Электронный ресурс] – Режим доступа
: http://dic.academic.ru/pictures/wiki/files/65/Alma_Tadema_Coriolanus_House.png



В этот период определились основные приемы формирования атриума, которые органично сочетали в себе функцию и эстетику. Функционально он служил парадным «залом» для приемов гостей, играл центральную объединяющую роль в плане дома, защищал внутренние пространства от природных воздействий, способствовал созданию в доме благоприятного микроклимата. Эстетические задачи решались за счет связи атриума римского дома с внешней средой и оформлением его интерьера предметно-пространственным наполнением и убранством.

Таким образом, пространство атриума становилось органичной частью античного жилого дома, без которого его структура теряла основное назначение.

Со временем атриумные пространства дошли и до Урала, где нашли свое отражение в уральском народном жилище. На Урале атриумом являлся внутренний дворик, который отделял жилую часть от хозяйственной. Двор мог быть как открытым, так и крытым.

Крытые дворы в уральских усадьбах, как и во всех районах севера, стоят вплотную к объему жилой части и составляют с ней общий дом. В Северном Прикамье крытые дворы двухъярусные, на Среднем Урале к XX в. доминируют низкие одноярусные. Крытый двор ставили со стороны улицы или отделяли от избы и относили его на другую сторону открытого двора. Таким образом, общая схема двора усадьбы становилась замкнутой хлевами, навесами и амбарами (Рис. 3). Такое изменение планировки дома нарушало традиционное в русском северном деревянном зодчестве объединение избы со скотным двором и придало застройке усадьбы схему открытого замкнутого двора, распространенного на Среднем Урале. Этот прием устройства усадьбы, очевидно, появился в конце XIX — начале XX веков с развитием двусторонней застройки улиц в поселениях. В случае, когда изба поставлена торцовой стеной на улицу, крытый скотный двор, примыкая также к продольной глухой стене избы, вместе с избой торцом выходил на улицу. При таком расположении дома всегда учитывалось размещение открытого чистого и крытого скотных дворов по отношению к избе. Крытый двор ставился с северной стороны избы. Таковы, например, усадьбы И. Л. Валькова и Т. С. Ваулиной в деревне Большой Сим Соликамского района, усадьбы в деревне Луть Чердынского района и Г. П. Мальгина в деревне Верх — Боровая Соликамского района.

Рис.3 Уральская усадьба с крытым двором. Архитектура жилища в условиях Урала. / Под общ. ред. С.А. Дектерева. – Екатеринбург: Изд-во Уральского архитектурно-художественного института, 1992. – С.14.

Усадьбы с крытыми дворами на Среднем Урале в планировочном отношении существенно отличаются от северных домов. Во-первых, они более развиты и содержат больше разных хозяйственных построек. Во-вторых, в крытом дворе размещены все хозяйственные помещения. Вместе с тем крытый двор был самым сырым и грязным местом. Этот недостаток частично устранялся устройством бокового открытого дворика.

На Среднем Урале, в широкой полосе старинного заселения Причусовья, встречаются интересные примеры усадеб с частично открытыми дворами, которые объединяют в себе черты крытых и открытых дворов. Открытый центральный дворик позволяет улучшить освещение, инсоляцию и проветривание крытого двора, в котором из-за повышенной влажности теплого воздуха от скота быстро разрушаются стены (рис.4). Во время дождей и снегопадов такой дворик легко перекрывался. Буквально в считанные минуты, пока движется туча, крыша из легких жердей может быть готова и двор сохранится сухим и чистым. Настил крыши опирался на свесы крыш окружающих хозяйственных построек и сверху накрывался картофельной ботвой.

Рис.4. Уральская усадьба с открытым двором. Архитектура жилища в условиях Урала. / Под общ. ред. С.А. Дектерева. – Екатеринбург: Изд-во Уральского архитектурно-художественного института, 1992. – С.14.

Таким образом, внутренний дворик в уральском народном жилище выполнял функции освещения жилого дома с одной стороны и образование своеобразной буферной зоны между домом и хозяйственными надворными постройками с другой стороны.

С развитием материалов, конструкций и технологий изменяется форма и функциональное назначение атриума. Оно становится немного иным, чем прежде. В современном индивидуальном доме внутренний дворик может быть открытым, продолжая традиции древности. Он, как правило, примыкает к жилому строению и служит местом отдыха, летней кухней или столовой, солярием, детской площадкой, в него проектируют выход с террасы. Дворик должен быть закрыт с северной стороны. В состав дворика входят лужайка, цветник, навес со скамьями, подпорные стенки, возможен альпинарий (каменная горка с декоративным мхом), водоем (рис. 5,6).





Рис.5 Пляжный дом на 4 семьи в Перу. [Электронный ресурс] – Режим доступа: http://1dom.files.wordpress.com/2010/03/el-22-13.jpg
Рис.6 Дом Герреро в Испании Alberto Campo Baeza. [Электронный ресурс] – Режим доступа: http://1dom.files.wordpress.com/2010/01/casa-guerrero-5.jpg



В настоящее время в коттедже атриум стали включать в объем здания. Он может служить главным элементом композиции, образующий большое двухсветное пространство и объединяющий многочисленные жилые и подсобные помещения. Это дает возможность решить освещение больших комнат, улучшить их инсоляцию. Примером может служить проект жилого дома в лучших традициях «конструктивизма» (рис.7).

Рис.7. Проект жилого дома в лучших традициях конструктивизма [Электронный ресурс] – Режим доступа: http://www. kostar.ru/proj.htm?di=245.

На юге и в районах с умеренным климатом, в районах с жарким сухим климатом для защиты от ветра, пыли, излишней инсоляции, в случае требования высокой плотности застройки строят атриумные дома – блок-квартиры с внутренними двориками. Но и в условиях холодного климата возможен вариант блокировки квартир с образованием внутреннего дворика. Благодаря дворику, который является своеобразной «зеленой» комнатой, природа входит в единство с жилищем, создавая в нем благоприятные условия проживания.

Дома крестовой блокировки (рис.8) обычно характеризуются наибольшей компактностью объемно-планировочной структуры и потому особенно целесообразны для использования в районах с холодным и суровым климатом. Четыре квартиры, образующие дом, имеют контакт с внешней средой через две смежные стены, к которым примыкают все жилые комнаты и кухни. В доме с атриумом в целях сокращения теплопотерь устроен общий зимний вход во все квартиры. Летом связь с участком осуществляется через индивидуальные входы. Недостатком домов крестовой блокировки является неравенство квартир и участков по условиям инсоляции.Блок-квартиры Г-образной формы легко блокируются между собой, обеспечивая эффективную взаимную теплозащиту [1].

Рис.8 Блокированный жилой дом крестовой блокировки с внутренним двориком. Архитектура жилища в условиях Урала. / Под общ. ред. С.А. Дектерева. – Екатеринбург: Изд-во Уральского архитектурно-художественного института, 1992. – С.39

На современном этапе проектирования и строительства наибольшее использование атриумы находят в домах средней этажности и многоэтажных жилых домах. В них атриум, по сути, является своеобразным оазисом, спасающим жителей в знойные летние дни и холодные зимние вечера. Это место, где можно отдохнуть от шумного мегаполиса и под журчание фонтана в приятной обстановке пообщаться с соседями или погулять с детьми.

Атриум занимает центральное место в композиции дома. Например, в жилом доме в Брюсовом переулке в Москве (арх. Алексей Бавыкин, 2007 г.) атриум высокий и узкий, как двор-колодец (рис.9). Ощущение колодца подкрепляет и плещущийся внизу фонтан. Венчает атриум стеклянный купол, сбоку больше всего похожий на рыбий плавник.

Рис.9. Жилой дом в Брюсовом переулке в Москве [Электронный ресурс] – Режим доступа: http://www.archi.ru/agency/images_linked.html?rt=object&id=246&img_ А) План. id=4312 Б) Разрез. id=4321 В) Фасад. id=4180

Принцип организации внутреннего пространства дома в Брюсовом переулке очень напоминает гостиницу. И не случайно. С самого начала его проектировали как будущий отель. И атриум достался зданию в наследство от гостиничного проекта. В результате оказалось, что такое планировочное решение вполне подходит и для многоквартирного дома (рис.10).

Рис.10. Г) Интерьер атриума 1. id=4300 Д) Интерьер атриума 2. id=4302 Е) Интерьер атриума 3. id=430

Рассмотрев вышеперечисленные приемы применения атриумов в разных типах жилых зданий, можно сделать общий вывод: в жилом доме с атриумным пространством главную роль играют помещения, прилегающие к атриуму, то есть квартиры. Будучи использованным для разных нужд, атриум образует своего рода вестибюль и коммуникационное пространство, обеспечивающие доступ ко всем частям здания.

Атриум в жилом доме, находящемся в холодном климате, позволяет улучшить инсоляцию жилых комнат и подсобных помещений. Он играет важную роль для регулировки микроклимата жилища в целом, так как является основным накопителем тепла.

Библиография

1. Архитектура жилища в условиях Урала. / под общ. ред. С.А. Дектерева. – Екатеринбург: Изд-во Уральского архитектурно-художественного института, 1992. – 258с.
2. Атриум, как часть римского дома [Электронный ресурс] / Викизнание – свободная беcплатная энциклопедия, использующая wiki-технологию – Режим доступа: http://wikiznanie.ru
3. Bednar M. J. The new atrium / M. J. Bednar. – New York: Mc Graw-Hill, 1986. – P.5-7.
4. Гордина Е.Ж. Атриумные пространства в высотных зданиях. Этапы развития [Электронный ресурс] / Е. Ж. Гордина // Архитектон: известия вузов. – 2009 – №28. – Режим доступа: http://archvuz.ru/numbers/2009_4/05
5. Саксон Р. Атриумные здания / пер. с англ. А.Г. Раппапорта; под ред. В.Л.Хайта. – М.: Стройиздат, 1987. – 138с.



Что такое атриум в архитектуре. Значение слова «атриум. Современный элемент планировки

Вестибюль роскошнейшего отеля «Бурж Аль Араб» в Дубае поражает любого, кто видит его впервые. Высота его открытого пространства — около 180 м — самая большая в мире.

В архитектурном смысле он представляет собой атриум — это прямая аналогия внутренним дворикам, которые впервые появились в домах древней Италии много веков назад.

Происхождение термина

Внутренний двор, имевший сообщение со всеми помещениями дома, являлся композиционным и смысловым центром древнеримского дома. Следует различать два вида внутреннего дворика. Один из них — патио, которое чаще всего располагается под открытым небом, а атриум — это перекрытое пространство, причем в более поздние времена такое перекрытие выполнялось из светопрозрачных конструкций.

Само название такого приема в функциональной организации дома — атриум — происходило от латинского слова ater — черный, закопчённый, которое быстро потеряло актуальность. Если вначале атриум — это место, где располагался очаг для приготовления пищи, постепенно он стал пространством, где происходили основные события жизни древнеримского дома, т. е. атриум приобрел парадность и роскошь.

История архитектуры различает несколько видов древнего атриума. Его пространство могло ограничиваться колоннами, перекрытие могло отсутствовать совсем, а могло иметь световое отверстие различного размера и иметь форму, способствующую отводу воды с кровли. В атриуме времени расцвета империи под проемом в крыше располагался бассейн, у стены размещался очаг и жертвенники, мебель для хранения самых ценных вещей и документов, а также для приема посетителей и долгих пиршеств.

Новый взгляд

Внутреннее пространство современных атриумов происходит не только из архитектуры древнеримских домов, но и из средневековых замков и королевских резиденций. Обычным элементом дворцовых комплексов был внутренний перекрытый двор, квадратный по форме. С развитием технологий появились системы остекления, позволившие возводить над такими дворами светопрозрачные конструкции, что придало им новые функциональные качества.

Атриум возник в климате, где не требовалось отопление домов, и открытое, незамкнутое пространство, залитое естественным светом, подходило для повседневного круглогодичного пребывания без дополнительных мероприятий по теплоизоляции. Возможность появления достаточно больших пространств с комфортной температурой и создающие эффект нахождения под открытым небом сделало атриумы актуальными и для менее комфортных климатических зон. Сегодня атриум — это архитектура не только Средиземноморья, но и России, Скандинавии и Северной Америки.

Современный элемент планировки

Большие пролеты, соединенные опорами для остекления, создали новый тип зданий. В них имелись большие публичные пространства, где люди могли спокойно, вне зависимости от погодных условий, проводить свободное время, совершая покупки, осматривая музейные коллекции. Светопрозрачные перекрытия атриумных пространств создавали объемы различного типа — пассажи, галереи, аркады и т. д. Среди них были объемы только для передвижения больших масс, были пространства с функциями больших рынков или огромных выставок.

Жилые индивидуальные здания с перекрытыми прозрачными материалами внутренними пространствами — вещь довольно экзотическая, даже для теплого климата. Хотя современные системы остекления, дополненные новейшими инженерным оборудованием, имеют возможность создания и сохранения внутри комфортабельного микроклимата, большинство застройщиков предпочитает прочные и надежные кровли.

Атриумы в высотном строительстве

Новое время породило потребности в зданиях огромного объема, что привело к появлению высотных сооружений различного назначения. Одним из самых эффективных способов построения разумных функциональных и коммуникационных взаимодействий помещений и пространств современного здания стало появление огромного общего объема, куда выходят галереи, переходы, панорамные лифты и т. д. Такой атриум — это, что называется, «гостиная» и «прихожая» огромных и престижных отелей и бизнес-центров, одновременно и ядро всего здания.

Огромное открытое пространство, сформированное с использованием ограждающих светопрозрачных конструкций, часто наделяется функциями свето- и воздуховода, который может тянуться на многие уровни в высоту. Отсюда — самая главная проблема, которая присуща зданию, имеющему атриум — это пожарная безопасность, но современные системы способны свести на нет и такие угрозы.

Архитектурные шедевры

Современные архитекторы и дизайнеры, получив в свое распоряжение впечатляющее поле для приложения сил и таланта в виде грандиозных открытых пространств с комфортным микроклиматом и наполненных солнечным светом. Часто для этого используются элементы ландшафтной архитектуры, водопады, грандиозные аквариумы, фонтаны и т. д.

Созданные подобным образом атриумы стали настоящими шедеврами архитектуры нашего времени, сохраняя суть, которой они были наделены древними зодчими.

С началом эпохи роскошных небоскрёбов началась и своеобразная «гонка» за первенство среди атриумов — удивительных холлов, чьи своды уходят на десятки и десятки метров ввысь… LifeGlobe познакомит Вас с самыми выдающимися примерами этого интересного архитектурного элемента

Долгое время небоскрёбы возводились по общему шаблону — обычные высотные здания с кучей однообразных этажей. Пока, в какой-то момент, в чьей-то светлой голове не родилась идея использовать колоссальное внутреннее пространство для придания холлам зданий роскошного и захвадывающего дух вида. В основном, этот архитектурный элемент используется в дорогих отелях, поэтому логично предположить, что они составляют большинство в нашем списке зданий с самыми удивительными атриумами

Первым в нашем списке идёт атриум отеля Shanghai Grand Hyatt 5*, занимающего 53-88 этажи 421-метровой башни Цзинь Mao в Пудонге — новом финансовом и деловом центре Шанхая

Диаметр атриума составляет 27 метров, овальные выступы на каждом из 35 этажей отеля спиралью уходят вниз, создавая интересную иллюзию вращения

Ещё более интересный атриум можно увидеть внутри знаменитого Дубайского Паруса — 5* отеля

Свод атриума этого дубайского отеля еле виднеется на 180-метровой высоте, что делает его высочайшим на данный момент атриумом в мире

В холле Бурдж аль-Араб находится живописный фонтан, струи которого достигают 42-метровой высоты

Следующую остановку мы сделаем в Атланте, в удивительном отеле Atlanta Marriott Marquis, чей 143-метровый атриум считался высочайшим на планете с 1985 года и до момента, когда произошло торжественное открытие Дубайского Паруса

Атриум этого американского отеля буквально гипнотизирует посетителей своими правильными симметричными формами и спокойной, гармоничной подсветкой балконов

Пустое пространство пронизывает здание снизу-доверху, а детально рассмотреть каждую мелочь помогут стеклянные шахты двух лифтов и пересекающие атриум балконы. Конечно же, зрелище это не для слабонервных)

Как уже говорилось ранее, красивые атриумы — отнюдь не прерогатива шикарных ярких отелей, хотя, конечно же, большинство их находится именно там. Но следующий атриум из нашего списка — не такой. Конечно, выглядит он не настролько захватывающе, но всё же не менее интересно — речь идёт об атриуме гонконгского комплекса «Искренний дом», в котором располагается множество жилых помещений, гостиниц и даже заводов

Такие архитектурные элементы сегодня используются также некоторыми крупными универмагами. Например, в здании Маршалл Филд в Чикаго находится удивительный 11-этажный атриум, создающий роскошный вид на винтажные интерьеры этого старого здания и привлекающий множество посетителей одним лишь зрелищем, открывающимся с верхних этажей на внутреннее пространство здания

Сам универмаг был основан в далёком 1852 году и уже тогда представлял собой шикарное зрелище — современный же атриум, вписанный в проект здания при его масштабном ремонте в 2004 году, только дополнил непомеркшее со временем былое величие этого исторического здания

Ещё один интересный пример находится во вьетнамском Сайгоне — атриум местного отеля Ренессанс уносится с бара на 4м этаже ввысь ещё на 22 этажа, до самого потолка здания, и отличается сравнительной теснотой и прямолинейностью форм по-сравнению с другими представленными в нашем списке экземплярами этого необычного архитектурного элемента

С виду кажется, будто это здание просто вывернули наизнанку — настолько основная внутренняя стена напоминает фасад

Теперь перенесёмся в Атланту — в здание 4хзвёздочного отеля Georgian Terrace, чьему прежнему облику были добавлены новые отличительные черты в 2001 году, в том числе огромный «воздушный» атриум, спроектированный таким образом, что ему не требуются искусственные источники света — солнечных лучей вполне хватает, чтобы его осветить

Благодаря интересной планировке, конструкция атриума получилась очень светлой

Само здения отеля было возведено ещё в 1911 году, и именно здесь, в отеле Georgian Terrace, в 1939 году на время премьеры останавливались звёзды старого фильма «Унесённые ветром» — Кларк Гейбл и Вивьен Ли

Следующая наша остановка — Лондон, а именно — отель Park Plaza Westminster Bridge, вид на ресторан которого с 12-этажной высоты невольно захватывает дух. Как видно, окна некоторых номеров также выходят сюда, открывая жильцам достаточно непривычный «пейзаж»

Светлый и просторный днём, атриум отеля Park Plaza представляет сосершенно иное зрелище в ночное время суток, превращаясь в настоящий калейдоскоп странных призм, свет которых, отражаясь друг от друга, создаёт ещё более интересные геометрические формы

Создаётся впечатление, будто попадаешь в атриум какого-то отеля из далёкого будущего

Ещё один головокружительный вид стоит поискать в самом сердце Нью-Йорка — на Таймс-Сквер , а если точнее, то в возвышающемся над площадью здании отеля New York Marriott Marquis, открывшемся здесь ещё в 1985 году. Атриум лобби отеля является одной из главных определяющих черт отеля — здесь он представляет собой открытое пространство, уходящее ввысь на 45 этажей. Ошеломляющее зрелище…

Другой особенностью отеля Мариотт являются его скоростные лифты — 12 просторных стеклянных кабин, поднимающих посетителей со скоростью 300 метров в минуту. На крыше отеля находится единственный в Нью-Йорке вращающийся ресторан, из окон которого открываются умопомрачительные виды на окрестности

Не менее удивительно выглядит атриум футуристичного небоскрёба Ллойд Билдинг в Лондоне, также известного как «Inside-Out Building» или «Здание Наизнанку». Здание выглядит так, будто его построил какой-то гигантский ребёнок из соответствующих размеров деталей детского конструктора

Просторный атриум Здания Ллойда возвышается на 60 метров, а стеклянные крыша, галереи и эскалаторы позволяют свету беспрепятственно попадать внутрь здания. На верхние этажи можно попасть только посредством внешних лифтов — ещё одно решение проектировщиков, позволившее сохранить естественную освещённость атриума

Ещё более захватывающий вид открывается с верхних этажей сингапурского отеля Marina Mandarin. Удивительно, но сам по себе невысокий, «всего лишь» 21-этажный атриум этого роскошного отеля выглядит просто огромным. Такой удивительный зрительный обман достигается благодаря наклонным фасадам здания

Вид, открывающийся с верхних ярусов атриума, создаёт обманчивое впечатление, будто мы находимся в гигантском казино или, и того лучше, в огромном автомате для игры в пинбол) Специальные трёхмерные конструкции нижних этажей атриума помогают нам поверить в этот самообман

Сам отель был построен в 1987 году и обновлён в 2005. На перепланировку и видоизменение внешнего и внутреннего облика отеля ушло «каких-то» $25 миллионов

Мы вновь переносимся в США, на этот раз — в Мичиган, где в 2007 году появилась удивительная высотка. Речь идёт об отеле JW Marriott Grand Rapids, атриум клоторого будто бы создан для того, чтобы заставить страдать людей, боящихся высоты и замкнутых помещений)

Да, из окон открывается пракрасный вид, но стоит опустить взгляд ниже — и узкий «туннель» атриума создаст обманное впечатление о том, что в этом 78-метровом здании на самом деле намного больше, чем 23 этажа!

Последний удивительный атриум, с которым непременно следует познакомиться, находится в 4,5* отеле Pan Pacific Singapore, приятной особенностью которого является то, что это отель для некурящих

Атриум сингапурского отеля в ночное время суток освещается другими цветами, среди которых преобладает больше красного и синего. Такая расцветка делает его похожим на какой-то футуристический космический корабль

Атриум — это центральная часть древнеримского жилища, внутренний световой двор, в который выходили остальные помещения. Этимология слова идет от латинского atrium, что значит «закопченный», «черный». В древних жилищах в атриуме располагался постоянно горящий очаг, из-за небольшого размера дворика он мог быть закопченным, отсюда, скорее всего, и пошло его название. В также находился водоем для стока дождевой воды.

Такое построение характерного древнеримского дома возникло под влиянием композиций народных собраний греческой агоры и простых народных жилищ. Ощущается также влияние этрусских построек. На протяжении нескольких столетий дом римлян не имел дальнейшего развития. Даже в эпоху процветания империи атриум оставался существеннейшей частью дома. Такой преобладающий тип строительства жилища называется атриумно-перистильный.

Атриум — это центр римского дома, открытое прямоугольное пространство, комплювиум (compluvium). Кровля атриума, четыре части которой понижались к середине, оставляла в самом центре открытое пространство, из которого дождевая вода текла в водоем имплювиум (impluvium), устроенный в полу. Крыша обычно основывалась на четырех колоннах, стоявших по углам имплювиума.

Римскому дому своеобразную индивидуальность придавал именно атриум. Схема его по Марку Витрувию, римскому архитектору, могла различаться по двум видам: каведиум, или атриум под открытым небом, кровля которого проходила по окружности, и атриум с галереей со сплошным перекрытием.

Каведиум делили на 5 типов:

• Atrium tuscanicum — самый распространенный тип, известный еще как этрусский. Для него характерна вогнутая крыша с прямоугольным отверстием посередине, ее скаты спускались к комплювиуму. Кровля опиралась на 2 поперечные балки, располагавшиеся по краям комплювиума.
• Atrium tetrastylum использовался при устройстве более обширных помещений. Данный тип отличали перпендикулярные по отношению к стенам перегородки, образовывавшие ряд комнат вокруг дворика. Крыша строения базировалась на четырех колоннах, поставленных по углам комплювиума.
• Atrium corinthium схож с предыдущим, но имел больший комплювиум и, соответственно, большее количество колонн. Коринфский тип представлял собой открытый внутренний двор с колоннадой, поддерживавшей крышу, которая была обращена скатом внутрь.
• Atrium displuviatum имел кровлю с просветом посередине. Просвет обычно был защищен специальным навесом от дождя.
• Atrium testudinatum — атриум был полностью перекрыт сводами.

Атриум открытый, созданный в виде базилики, с крытым двором, окаймлялся двумя боковыми портиками. В глубине двора находился таблиниум (деревянная галерея) с открытым передним фасадом. Таблиниум с внутренними покоями соединялся широким пролетом (fauces).

Изначально внутренний двор атриума отделялся от улицы дверью, которая по обычаю была открыта. Но впоследствии ее стали запирать на запор. Входные, чаще открывались внутрь. Напротив них обычно был расположен очаг. В этой части дома собирались домочадцы. Здесь пряли рабыни, с которыми часто работала и сама хозяйка.

Позднее атриум — это уже своеобразное лицо дома. Он стал разделяться на официальную (таблинум — кабинет, атриум, триклиниум), парадную и частную часть (кубикулы, перистиль — спальни). Стены светового дворика декорировали фресками, пол выкладывали мозаикой, а очаг заменили бассейном. Мраморные колонны и статуи стали украшать атриум. Дом становился более помпезным.

Страсть к колоссальным сооружениям, обуявшая римлянами во времена расцвета империи, натолкнула их на мысль устраивать атриумы при общественных сооружениях и в храмах.

В современной архитектуре значение термина «атриум» несколько иное. Атриум — это открытое пространство со светопрозрачными перекрытиями внутри здания, высотой в несколько этажей. При строительстве выставочных комплексов, отелей, деловых центров, офисов крупнейших компаний — это один из распространенных элементов архитектуры.

Что такое «Атриум»

1. не плохой бар у нас в караганде на ерубаева.
2. Атриум, 1) сборный пункт древнеримск. дома, где стоял очаг, и куда примыкали все покои; также окруженное колоннами преддверие базилик. -2) Atrium, предсердие, отдел сердца, куда поступает кровь из вен; у рыб одно предсердие, у прочих позвоночных оно разделяется продольной перегородкой на 2: правое и левое.
3. Атриум — это.
   Одно из самых интересных решений в архитектуре. Создает очень необычный образ здания.
   Атриум — это часть здания, как правило, построенного по вертикали, каждый этаж представляет собой галерею, на которые выходят различные помещения и оканчивается оно светопрозрачным куполом, который является источником освещения этого пространства. Если атриум построен по горизонтали, примером может служить ГУМ (Москва) , то он называется пассажем.

   Предсердие (лат. Atrium) отдел сердца, в который поступает кровь из вен.

   Атриум это помещение, высота которого составляет два и более этажей. Межэтажных перегородок нет, то есть просто очень высокий потолок. Хотя атриум может напрямую сообщаться с помещениями, расположенными на этажах здания. Атриумы могут быть просто украшением здания, а могут выполнять особые функции. Первые атриумы появились в Древнем Риме, и слово атриум в переводе с латинского означает помещение, почерневшее от копоти. Римляне строили атриумы, чтобы связать свой дом с небесами и подземным миром.

4. Атриум или Атрий (лат. atrium) центральная часть древнеримского и древнеиталийского жилища, представлявшая собой внутренний световой двор, откуда имелись выходы во все остальные помещения. В архитектуру римлян понятие атриума пришло из Греции. Атриум гробница или так называемый толос царя Микен Атрея. Первоначально атриум был кухней и столовой жилища: в нм находился очаг, ткацкий станок и святилища богов. Впоследствии очаг из атриума был убран, и вместо него был размещн бассейн (имплювий) , над которым оставался четырхскатный пром в крыше (комплювий) , куда стекала дождевая вода. В атриуме содержался ящик с деньгами, святилища богов и предков (ларов) . В специальной нише (таблинуме) хранились документы хозяина и семейный архив. Атриум был официальным помещением древнеримского жилища: здесь принимали гостей, которых не хотели вводить в круг семьи; здесь патрон принимал своих клиентов. Знатные римляне размещали в атриуме изображения своих знатных предков, так называемые Imagines.

   Атриум неизменно сохранялся и в других жилых домах Древнего Рима. Роль атриума в инсулах (многоэтажных домах) выполнял световой дворик.

   В современной архитектуре атриумом называется внутренний световой дворик в здании.

Атриум (архитектура) — это… Что такое Атриум (архитектура)?

Атриум (архитектура)

Wikimedia Foundation. 2010.

• Атриум-УПИ
• Атриптал

Смотреть что такое «Атриум (архитектура)» в других словарях:

• Атриум (значения) — Атриум: Предсердие (лат. Atrium)  отдел сердца. Атриум (архитектура)  большое открытое пространство внутри здания или судна. «Атриум»  российский струнный квартет, основанный в 2000 году студентами Санкт Петербургской… …   Википедия

• Архитектура и достопримечательности Перми — Архитектура и достопримечательности Перми. Содержание 1 Планировка и благоустройство 1.1 Первые планы города …   Википедия

• атриум — Внутренний световой двор, первоначально этрусского, а затем и римского античного жилого дома, обычно с крытой галереей и бассейном в центре [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики архитектура,… …   Справочник технического переводчика

• Атриум — У этого термина существуют и другие значения, см. Атриум (значения). Атриум тосканского типа Атриум или атрий (лат. atrium, от ater  «закопчённый», «чёрный», то есть помещение, почерневшее от копоти), каведиум  центральная часть… …   Википедия

• Архитектура и достопримечательности Екатеринбурга — Вид на набережную в центре Екатеринбурга Список Архитектурных памятников и достопримечательностей Екатеринбурга составлен на основе популярных …   Википедия

• Атриум — атрий (лат. аtrium, ater темный, черный)    закрытый внутренний двор в средней части древнеиталийского и древнеримского жилища, куда выходили остальные помещения. В центре атриума был бассейн (имплювий), над которым оставлялось отверстие… …   Архитектурный словарь

• Терраса (архитектура) — У этого термина существуют и другие значения, см. Терраса. В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удал …   Википедия

• Атрий — Атриум    а) центральный двор, основное место времяпрепровождения в римском доме;    б) двор перед раннехристианской или средневековой церковью.    (Архитектура: иллюстрированный справочник, 2005)    * * *    средняя часть древнеиталийского и… …   Архитектурный словарь

• Царицыно (дворцово-парковый ансамбль) — У этого термина существуют и другие значения, см. Царицыно.  памятник архитектуры (федеральный) Дворцово парковый ансамбль …   Википедия

• Домус — «Дом Веттиев», Помпеи. Внутренний дворик В Древнем Риме существовало два типа италийского дома: домус (лат. domus …   Википедия

Атриумные дома как пример эко-архитектуры

Атриумные дома как пример эко-архитектуры

Экологический аспект атриумных зданий

26 ноября 2013 года в рамках деловой программы IV Фестиваля инновационных технологий в архитектуре и строительстве «Зеленый проект 2013» прошел мастер-класс архитектора Дмитрия Жукова под названием «Атриумные дома, как пример эко-архитектуры». Поскольку это выступление привлекло к себе внимание многих гостей и участников Фестиваля, мы сочли возможным разместить на портале «Строительный Эксперт» содержание прошедшего мастер-класса в виде статейной публикации.

Раскрытие темы «Атриумные здания – как пример эко-архитектуры» уместно начать с разъяснений основных понятий. Что же такое атриум? Согласно общепринятому определению атриум – это общественное пространство, развивающееся, как правило, по вертикали. Частным случаем атриума является галерея, представляющая собой единое пространство, сформированное вдоль основных пешеходных коммуникаций. Таким образом, атриум можно сравнить с перекрытым двором, а галерею – с перекрытой улицей.

С точки зрения автора, основная задача эко-архитектуры состоит в создании среды, в которой человек мог бы развиваться как личность, чувствовать себя здоровым, процветающим и разумным. Человек, осознавая себя таким, будет вести гармоничный образ жизни, выбирая для себя и своей семьи чистые, возобновляемые строительные материалы, экономичные, эффективные системы эксплуатации зданий.

Атриум представляется планировочным центром эко-архитектуры, ее стержнем, стрежнем архитектуры нового качества.

Все слышали высказывание: мы есть то, что мы едим. Я предлагаю расширить его смысл – мы есть то, где мы живем и работаем. В наибольшей степени на человека влияет то место, где он живет. Многие из нас живут в квартирах, которые зачастую имеют узкие, темные коридоры и холлы. Для общения с другими членами семьи, а так же для коммуникации с внешним миром нам по многу раз в день нужно проходить этим путем. Вопрос: влияет это на формирование настроения человека, его мировосприятие?…

Очевидно, «да». В зданиях с атриумами можно увидеть альтернативный принцип организации пространства, который придает архитектуре иное качество, делает ее величественной и привлекательной, при этом эффективной и экономичной. Причем важно отметить, что это касается как частных домов, так и крупных общественных и жилых зданий.

Когда основные определения даны, важно понять историю атриума, для чего предлагается отправиться на 2000 – 3000 лет назад в Древний Рим, где зарождалась современная западная цивилизация, а так же на Средний Восток и Индию и посмотреть каковы были принципы формирование домов в то время.

Архитектура Древнего Рима наиболее известна нам и при слове «атриум» многие вспоминают древнеримские виллы, для которых характерно наличие большого, светлого, богато украшенного атрия, за которым располагался перистиль – внутренний двор с садом еще большего размера. Вместе формировалась система из двух дворов-атриумов, вокруг которых были скомпонованы все остальные помещения. Согласимся, что такой тип дома разительно отличается от большинства современных коттеджей и тем более квартир.

Теперь перенесемся в Западную Азию, где мы обнаружим, что характерной чертой города, является ориентация помещений во внутренние дворы. В городах, подобных Исфахану, вообще нет того, что в Европе известно как внешний вид здания. Основные пути движения населения проходят по базарам, которые можно считать прототипом современных галерей. Лежащие в стороне от базаров караван-сараи, медресе, мечети – все ориентированы во внутренние дворы, а между их наружными стенами образуются второстепенные проходы. В результате складывается город «интерьеров». Так характеризуется мусульманский подход к формированию городской среды и планировке зданий.

Традиционная архитектура Индии основана на знаниях, изложенных в науке Васту (2–3 тыс. лет до н.э.), в которой даны основные планировочные принципы формирования зданий. Особое место в планировке дома уделялось центральной части здания, она считалась самой важной, вокруг нее формировались остальные помещения, и именно из нее обеспечивался доступ в каждое из них. В некоторых случаях в центре формировался большой светлый, богато украшенный двор, который не имел конкретного назначения, в нем, как правило, проводились различные семейные праздники и красочные гуляния, играли дети, в других случаях в центре здания располагался высокий светлый холл, который так же являлся коммуникационным центром дома.

Традиционный индийский дом, согласно науке Васту. План.

Можно быть уверенным, что, живя в таком пространстве с малых лет, человек будет иметь другое мировосприятие, нежели тот, кто с детства обитает в квартире. Модель дома с центральным холлом-атриумом, представляется наиболее правильным и гармоничным пространством для проживания семьи, совместного время препровождения. Такая модель благоприятно воспринимается детьми, не создает довлеющего эффекта и формирует другое, несомненно, более высокое качество пространства и жизни.

Помимо формирования определенного психологического климата, структура зданий с центральным двором, имела сакральное значение. На Востоке центральная часть дома была десятиной, которую хозяин при строительстве жертвовал Богу и тем самым получал его благословения. Например, в Индии центральная часть дома называется Брахмастан, что в буквальном переводе означает «место Бога». Именно поэтому центральную часть, как правило, старались не задействовать функционально и оставляли максимально свободной.

С позиции представлений о физическом климате в доме с центральным холлом-атриумом улучшается освещенность помещений и воздухообмен в них.

Закончить исторический обзор следует более поздними архитектурными памятниками эпохи Возрождения. В связи с этим можно вспомнить собор Св. Петра в Риме, работы Андреа Палладио и других мастеров того времени. В этих постройках присутствуют атриумные пространства величественные и светлые, которые явились прототипами современных атриумов.

Атриум в общественной архитектуре предлагается рассмотреть, начав с экологии города. Город это среда, в которой формируется социальная, экономическая и личная модели поведения каждого человека. Думаю, никто не будет спорить, что человек, живущий в крупном городе, имеет один ритм жизни, ценности и взгляды, а обитатель небольшого городка – другие. Таким образом, становится очевидным, что городская среда самым непосредственным образом влияет на человека, на его отношение к миру и на то, что он понимает под экологическим подходом к жизни. Сделав городскую среду более дружелюбной, со-масштабной человеку можно изменить его отношение к окружающей среде, открыть понимание истинных принципов экологии.

На формирование городской среды сейчас влияют два основных фактора – экономический и транспортный. Первый выражается в том, что инвестор, реконструируя сложившуюся застройку или развивая новые территории, думает о получении максимальной прибыли. Такой подход в наше время является определяющим при разработке проекта и поиске проектной идеи. Транспортный фактор отражается в том, что автомобили стали неотъемлемой частью современного города, вытеснив пешехода с широких улиц и площадей начала XX века на узкие тротуары сегодняшнего времени. Общественных пространств, где люди могли чувствовать себя комфортно и просто общаться становиться все меньше.

Как атриум может ответить на два основных вызова современного города? Как можно улучшить городскую среду? Предлагается рассмотреть возможные варианты городской застройки, исходя из обозначенных выше факторов.

Развитие городов в Западной Европе и США с начала XX века по 1970-е годы поставило ряд серьезных проблем. Улицы и площади, определяющие многообразие маршрутов движения, стали подвергаться изменениям. Новые здания располагались без учета сложившихся планировочных осей и пространств, образую сумятицу несвязанных пространственных элементов. Высотные башни и пластины стали создавать сильные воздушные потоки, особенно невыносимые на уровне первых этажей. Высотные здания обесценили прежние доминанты застройки. Новое строительство часто стало занимать несколько соседних кварталов старого города, перекрывая сложившиеся пешеходные пути.

Справедливости ради нужно отметить, что в настоящее время вся проектируемая застройка в Европе и Америке продувается в аэродинамических трубах, что позволяет найти оптимальные решения для формирования городской среды.

Первые признаки конструктивной реакции на высотное строительство появились в середине 1960-х, когда начался период возведения атриумных зданий. Параллельно с этим в Кембриджском институте специалисты провели ряд исследований на тему «Использование территории и формы застройки», которые показали преимущества периметральной застройки по сравнению с так называемой свободной планировкой, состоящей из башен и пластин. Используя в качестве примера квадрат Френеля, каждый следующий пояс которого равен прочим по площади, они ясно продемонстрировали, что практика застройки пространств, удаленных от границ застраиваемого участка ведет к лишней трате земли и энергии. То же самое количество полезной площади, которые дают башенные здания можно набрать в более низких строениях по периметру участка. То, что равенство квадратов Френеля не воспринимается визуально, объясняется законами психологией зрения – квадратная лужайка всегда кажется больше, чем дорожка по ее периметру.

Квадрат Френеля

Эффективность периметральной застройки автор подтвердил собственным опытом – недавним участием в разработке проекта жилого микрорайона. Согласно техническому заданию на участке площадью 25 га необходимо было разместить около 200 тыс. м² жилья. Стандартное решение в таком случае предполагает расположение 20 – 30 башен высотой в 17 – 25 этажей. Такая застройка создаст некомфортную, а главное, не со-масштабную человеку среду, в которой будет сложно ориентироваться и возможно возникновение сквозняков. В итоге было предложено другое решение: создать периметральную квартальную застройку из 7 – 8-этажных домов с центральными дворами-атриумами. Данный вариант отличался от первого своей структурностью, он формирует именно традиционную городскую среду, комфортную и со-масштабную человеку, среду которую мы привыкли видеть в исторических центрах городов.

Помимо того, что атриумные здания обеспечивают эффективное использование территории, они прибавляют городу пешеходные пространства. Эти пространства, имея чисто городской характер, могут с равным успехом служить и коммуникациями и местами сосредоточения разных видов деятельности. Как проходы они могут связывать внутренние территории разных кварталов, срезая углы основных улиц, воскрешая запутанность традиционных городских маршрутов.

Теперь попробуем понять, что дает атриум в здании для экономии энергии и экономики всего объекта в целом. В Скандинавии в 1960-х годах был разработан весьма экономичный метод отопления и инсоляции, при котором используется принцип перекрытия не отдельных домов, а целых районов города. Дальнейшие исследования показали, что, таким образом, сберегается около 50% тепла, расходуемого на отопление зданий, а современные материалы позволяют еще больше уменьшить теплопотери. Стеклянные покрытия не препятствуют обогреву солнечной энергией зданий и самих улиц, но на подобии тамбуров предотвращают потери тепла через проемы зданий. В летнее время напротив эти покрытия при помощи жалюзийной системы затеняют внутренние постройки, а открытые люки обеспечивают усиленный обмен воздуха.

Типы атриумов

Идеальная модель – это атриум с минимальной площадью внешнего ограждения. В атриуме, имеющем форму куба со стеклянной крышей, теплозащита в целом в 4 раза превышает возможность стен.

В общественных зданиях обычно огромная часть энергии расходуется на искусственное освещение, а искусство проектирования естественного освещения постепенно уходит в прошлое. Предлагается рассмотреть основные принципы проектирования качественного естественного освещения, и то какие преимущества в этом дают здания с атриумами.

Естественное освещение может быть особенно экономичным, если при проектировании также будут уменьшены теплопотери, чего можно добиться в зданиях с атриумами. Атриум позволяет сделать здания более глубокими, с меньшим периметром наружных стен и тем самым сэкономить на отоплении, при этом в помещениях обеспечиваются нормативные параметры освещенности.

Важно понимать, что максимум солнечного света во всех географических широтах поступает сверху, таким образом, использование верхнего остекления наиболее рационально. В зонах с умеренным климатом оптимально иметь атриум с максимальной площадью верхнего фонаря и высокой пропускной способностью остекления. В зонах с жарким климатом, использование прямого падающего света должно быть ограничено.

Важным так же является качество света. Желательны низкая «блесткость» и контрастность освещения. Основные приемы, позволяющие повысить уровень естественного освещения:

— увеличение высоты помещений;

— уменьшение ширины помещений;

— создание дополнительных отражающих поверхностей;

— отделка атриума материалами с высоким коэффициентом отражения.

Так при стандартной высоте помещений в 2,7 м можно обеспечить нормативный показатель по освещенности на глубину не более 6 м, при увеличении высоты до 3,6 м освещаемая глубина возрастет до 9 м.

В атриумных зданиях прямой падающий сверху свет несколько раз отражается прежде, чем попасть на рабочую поверхность. Атриум можно сравнить со световодом, в котором уровень светового потока зависит от характера поверхности стен. Если стены атриума сплошь стеклянные или целиком раскрываются, то до нижнего уровня сможет дойти незначительна часть света. Рациональное использование света предполагает такую систему, в которой на каждом уровне терялось бы столько света, сколько необходимо для освещения этого уровня, а остальная часть распространялась бы дальше на нижние уровни. Логическим следствием этого принципа оказывается необходимость различного числа проемов и окон на каждом уровне атриумного пространства.

При проектировании атриума важно знать, что под поверхностью крыши образуется зона повышенного нагрева воздуха, поэтому лучше всего сделать ее высокой или устроить особый фонарь, вынесенный за пределы используемых пространств. Фонарь удобен и тем, что использует боковое освещение, и особенно привлекателен в северных областях. Боковое освещение конструктивно менее сложное, чем стеклянная крыша.

С позиции создания микроклимата важно перед проектированием определиться с типом атриума. Атриум может быть рассчитан на сохранение тепла, на отвод тепла или на чередование этих функций.

Решающим при выборе типа атриума является климатических фактор. Однако в зданиях различной формы и назначения параметры микроклимата могут значительно отличаться. Здания с глубокими помещениями, предназначенными для торговли или офисов, почти круглый год страдают от преизбытка тепла, особенно в своих центральных зонах. Использование атриума, например, при реконструкции таких зданий, может решить эту проблему путем устройства дополнительной вентиляции через атриум. При проектировании атриума так же важно знать требуемый уровень комфорта в нем, наиболее оптимально использовать атриум как буферное пространство с частичным регулированием климата. При выборе модели важно понимать, что дополнительное кондиционирование всегда дороже, чем отопление.

Личный опыт в работе с атриумными пространствами представлен двумя проектами, выполненными в ООО «Лаборатория Виртуальной Архитектуры» под руководством Станислава Кулиша и Вадима Липатова.

Бизнес-центр «Романов двор», авторы проекта интерьера С.Кулиш, В. Липатов, Д. Жуков, Е. Петрова. Автор проекта здания О. Попов

Первый проект – это интерьер бизнес-центра «Романов двор» (рис. 4, 5). В данном случае хочется обратить внимание на важность транспортных коммуникаций в атриумах. Здесь атриум развивается от входа по вертикали вниз и вверх. В нем сосредоточено несколько лестниц, пандус и лифт, ведущих в разные функциональные зоны центра: кинотеатр, бизнес-центр, фитнес-центр и единое общественное пространство в виде галереи, протянувшейся вдоль всего здания. При перемещении с уровня на уровень, постоянно меняется экспозиция, открываются новые объемы холлов и залов. Наличие зенитного фонаря в центре помогает хорошо ориентироваться в столь многообразном пространстве. При проектировании атриума важно правильно разделить людские потоки, особенно если речь идет о более крупных атриумах. Транзитный поток посетителей не должен пересекаться с теми людьми, которые используют атриум как общественное пространство для отдыха и досуга. Данный проект показывает все «плюсы» использования материалов с высоким коэффициентом отражения в интерьере – атриум наполнен светом, а дополнительное искусственное освещение лишь подчеркивает возможные направления движения. Вдоль всей галереи запроектированы «висячие сады», что делает атмосферу более комфортной и уютной.

Бизнес-центр Романов двор

Второй проект, о котором хочется рассказать, это бизнес-центр «Диагональ-хаус» (рис.8). В центре здания запроектирован диагонально направленный атриум, который и дал название офисному центру. Атриум по несколько раз в день наполняется солнечным светом, несущим собой радость и заряд энергии для всех работников центра. Широкий корпус здания, максимально занявшего участок, обеспечивается дневным светом благодаря центральному атриуму. Свет получают как глубокие офисные помещения на западе, так и коридор в центре, что создает на каждом уровне качественные рабочие пространства. Само здание запроектировано так, чтобы обеспечить солнечным светом техникум, расположенный на соседнем участке, для чего его западная часть и покрытие атриума имеют уклон в северо-западном направлении.

Бизнес-центр «Диагональ-хаус», план 9 этажа. Архитекторы С.Кулиш, В. Липатов, Д. Жуков, Н. Черняков, интерьер Ю. Голубева.

Дизайн внутреннего объема атриума формирует целостную концепцию общественного пространства всего комплекса, связывая его со входом, посредством световых коробов и геометрии интерьерных решений.

Подводя итог, еще раз следует еще раз сказать о том, почему атриумные здания заслуживают нашего внимания.

Во-первых, атриумные здания в городских исторических центрах способны вдохнуть новую жизнь в город, возродить традиционный стиль городской жизни. Атриум дает разумный, а главное качественный ответ на вызовы современного города, чему ярким примером может служить район Потсдамер плац в Берлине.

Во-вторых, мировой опыт показывает привлекательность больших пространств для коммерческих целей, атриумные здания становятся центрами притяжения людей. Здания с атриумами обладают повышенной ликвидностью, в чем автор убедился на собственном опыте в Москве на примере бизнес-центра «Диагональ-хаус», который полностью заполнен арендаторами при том, что соседние здания на половину пусты.

В-третьих, применение атриумов улучшает освещенность и воздухообмен в здании, создает более качественную среду для жизни и работы, что важно, как для частных домов, так и для больших многофункциональных центров.

Здания с атриумами особенно восприимчивы к культурным и одновременно технологическим влияниям, что позволяет создать новую архитектуру, новое пространство и новое, лучшее качество жизни. Еще раз хотелось бы отметить, что именно среда, в которой мы живем и работаем, формирует человека. Используя нестандартные, но простые, и одновременно, давно известные планировочные приемы, архитектор способен изменить качество жизни человека, и при этом уменьшить потребление энергии и другие расходы на эксплуатацию зданий.

Источник: Журнал «Технологии Строительства» 6-7, 2013

Текст: Дмитрий Жуков, архитектор

ИЦ РИОР

Одним из передовых тенденций в мировой архитектуре является проектирование атриумного пространства. Термин «atrium» известен со времён античности; атриумом называли внутренний световой двор в жилищах. В современной архитектуре атриум – это большое открытое пространство внутри здания.

Применение уникальных атриумов даёт не только значительное увеличение общей полезной площади сооружения, но и придаёт такому сооружению более высокий статус, повышает рентабельность объекта. В лучших образцах современной архитектуры атриумы выступают пространственным ядром большого здания или комплекса зданий.

При реконструкции комплекса зданий создание атриума направлено на повышение плотности городской застройки и эффективность использования пространства. Атриум, как многоцелевое пространство, берет на себя роль вестибюля и коммуникационного узла, концентрируя внутренние горизонтальные и вертикальные сообщения и является промежуточной зоной, обеспечивающей постепенный переход от наружной среды к интерьеру.

Здания с атриумом в городских исторических центрах способны вдохнуть новую жизнь в город, возродить традиционный стиль городской жизни (рис.1).

Рис. 1 – Атриум в историческом центре

Внедрение атриумов в структуру зданий является эффективным планировочным решением. Часть зданий в виде многосветового пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями (галереями, ограждающими конструкциями помещений и т.п.), как правило, имеет верхнее освещение.

Атриумы используются и для реконструкции существующих зданий, посредством перекрытия внутреннего пространства двора. Это позволяет придать существующим зданиям более современный вид, а также объединить их с помощью этого пространства в одно сооружение. Развитие строительных и компьютерных технологий позволяет проектировать атриумное пространство как сложный пространственный элемент или даже систему сложных элементов, переходящих друг в друга.

Большие пролеты, соединенные опорами для остекления, представляют новый тип архитектурно-планировочных решений. В атриумных зданиях имеются большие публичные пространства, не зависящие от погодных условий. Светопрозрачные перекрытия атриумных пространств создают объемы различного типа. Среди них объемы только для передвижения больших масс, пространства с функциями больших рынков или огромных выставок, а также оно может представлять собой обширный и уютный ландшафтный сад, который даёт посетителям защитного сооружения возможность круглогодичного контакта с природой, вне зависимости от погодных условий.

Разработан проект атриума комплекса зданий ДГТУ в г. Ростове-на-Дону. Атриум расположен в пространстве внутреннего двора комплекса зданий. Учебные корпуса университета подлежат реконструкции за счет организации и перепланировки пространства, а также внутренней отделки фасадов зданий.

Атриум комплекса зданий ДГТУ предназначен для лекций, самоподготовки, отдыха и другого рода деятельности (рис.2).



Рис. 2 – Визуализация объекта в SketchUP



Внутренний двор атриума является самой главной и большой аудиторией комплекса зданий университета и основным общественным пространством. На территории двора расположен сборно-разборный кинотеатр-лекторий, который может использоваться как для учебных занятий, конференций и собраний, так и для отдыха. Мобильность амфитеатра позволяет максимально эффективно использовать функциональное назначение пространства атриума. Пространство двора благоустроено местами для отдыха, самоподготовки учащихся и зелеными насаждениями. Места для самоподготовки учащихся отделены от основного пространства стеклянной перегородкой для образования отдельного пространства, но при этом интегрированного с основной средой двора. Дизайн внутреннего объема атриума формирует целостную концепцию общественного пространства всего комплекса. Помещение атриума является сложным в плане. Высота покрытия меняется от 18,6 до 29 м. Внутреннее пространство атриума организовано как ландшафтный сад с расположенными в нем зонами самоподготовки учащихся, а также лекторий с возможностью демонтажа конструкций (рис. 3).



Рис. 3 – Организация внутреннего пространства



Объемно-планировочное решение сооружения представляет собой каркас, состоящий из треугольных ферм из труб, несущих на себе структурную оболочку сложной формы. Структурная оболочка покрытия состоит из треугольных элементов трубчатого металлического сечения с остеклением мультифункциональным стеклом. Нижняя часть ферм закреплена базой к ростверку из буронабивных свай, устроенных для усиления основания внутреннего двора, необходимого из-за потери своих достаточных несущих качеств существующих фундаментов старых корпусов ДГТУ. Фермы закреплены стяжками к зданиям, а также имеют закрепления закладными деталями к покрытию корпуса (рис. 4).



Рис. 4 – Фрагмент каркаса со структурным покрытием атриума

Разработана модель уникального сооружения со сложной геометрией в программном комплексе ЛИРА САПР (рис. 5).



Рис. 5 – Конечно-элементная модель каркаса атриума



Выполнен расчет каркаса атриума на статические (нагрузка от собственного веса конструкций; снеговая нагрузка; ветровая нагрузка) и динамические (пульсация ветра в различных осях) воздействия. Главные формы колебаний представлены на рис. 6-8. С первой по четвертую формы колебаний поступательные, пятая изгибно-крутильная. При расчете таких сооружений допускается учитывать динамическую реакцию по низшим собственным формам колебаний (по двум изгибным и одной крутильной или изгибно-крутильной).



Рис. 6 – Первая форма главных колебаний каркаса атриума



Рис. 7 – Вторая форма главных колебаний каркаса атриума



Рис. 8 – Пятая форма главных колебаний каркаса атриума



В табл. 1 представлены основные динамические характеристики пространственного каркаса атриума.

Таблица 1. Основные динамические характеристики атриума



Получены перемещения узлов конечно-элементной модели с учетом пульсационной составляющей ветровой нагрузки: максимальные перемещения по осям X, Y, Z составляют соответственно 20.9 мм, 5.27 мм, 19.6 мм, что не превышает нормативных значений.

Практическая значимость работы заключается в том, что конечно-элементная схема, представляющая собой пространственную стержневую систему, позволяет на стадии проектирования конструкций исследовать их работоспособность при воздействиях различного характера и дать рекомендации, направленные на улучшение работы каркаса.

Реализована концепция энергосберегающих технологий и максимального естественного освещения при проектировании атриума.

«Деловой журнал» Атриумы — как основа архитектуры будущего наших городов. Атриумные здания и сооружения.

Фото: Один из атриумов американской сети высококлассных отелей «Gaylord Hotels».

Термин «atrium» известен со времён Античности, где сначала этрусски, а затем древние римляне называли им внутренний световой двор в своих жилищах, и который из почерневшей от копоти кухни и столовой со временем превратился в публичную, наиболее богато обставленную часть их дома, уютную гостиную, парадный зал. В современной архитектуре этот термин используют для обозначения защищённого светопрозрачным покрытием большого открытого пространства внутри здания (или группы зданий).

А так как атриум может являться удобным и комфортным центром общественного пространства, то он, для лучшей функциональной и эстетической организации этого общественного пространства, сегодня активно применяется на различных имиджевых объектах, в основном, торгового, офисного и гостиничного назначения. Применение больших современных атриумов на коммерческих объектах даёт не только значительное увеличение общей полезной площади сооружения и, следовательно, повышение рентабельности объекта, но и, являясь элементом престижа, придаёт такому сооружению более высокий статус. В лучших образцах современной архитектуры атриумы всё чаще находят своё важное место и, как правило, выступают пространственным ядром большого здания или комплекса зданий.

Как замечательный пример применения атриумов, здесь можно рассмотреть сеть высококлассных американских отелей «Gaylord Hotels», которые имеют просторные и удивительно привлекательные современные атриумы ( значительная часть иллюстраций этой страницы — атриумы отелей «Gaylord Hotels»).

Строить большие современные атриумы достаточно сложно и дорого, поэтому их применение до сегодняшнего дня является ограниченным. Если пройти по ссылке —  http://architect.3dn.ru/photo/1 , то можно посмотреть 2 десятка фото атриумов (большинство предложенных фотоизображений при увеличении дают возможность детально рассмотреть используемые большепролётные светопрозрачные конструкции покрытий).  Недостатки всех металлоконструкций перекрывающих эти атриумы одни и те же: они сложны, громоздки, металлоёмки, и, естественно, дороги.

Но эту сложность и дороговизну американских конструктивных решений можно заменить на большепролетные, лёгкие и надёжные многопоясные тросовые системы со светопрозрачным покрытием. В 2012 году в России были разработаны технические решения по устройству большепролётных предварительно напряжённых многопоясных тросовых систем для строительства подобных и даже значительно больших и лучших атриумов  ( более полную инфориацию см. http://blog.dp.ru/post/5274/ )


С помощью российских технических решений и специалистов, например, французской компании «Freyssinet International & Cie» ( одного из мировых лидеров в проектировании и изготовлении вантовых конструкций) можно уже сегодня начинать строить подобный объект, например, стеклянную пирамиду высотой 200 метров ( см. фото).
Надо сказать, что концепция перекрытия больших пролётов с помощью светопрозрачных многопоясных тросовых систем позволяет строить самые разнообразные по объёму, форме и назначению большепролетные здания и сооружения, в том числе: крытые легкоатлетические и футбольные стадионы, большепролетные торгово-развлекательные и жилые комплексы, аквапарки накрытые светопрозрачной оболочкой, другие светопрозрачные сооружения  ( в которых можно размещать многофункциональные по назначению комплексы объектов). Преимущества многопоясных тросовых систем перед традиционными технологиями при перекрытии больших пролётов очевидны: большая прочность и надёжность, превосходная несущая способность, лёгкость тросовых конструкций, возможность перекрывать значительно бОльшие пролёты , лучшая светопропускная способность ( над головой не висит столько металлолома), в разы меньшая металлоёмкость конструкций, и как следствие – относительно невысокая цена.

При этом, при значительных объёмах таких сооружений (с объёмом атриума более 1 млн кубических метров), находясь в пространстве атриума человек будет ощущать себя ровно так, как будто он находится вне замкнутого пространства защитного сооружения. За счет свойств света ( дифракции, интерфернции ) легкое тросовое покрытие большепролетного светопрозрачного комплекса, расположенное над головами посетителей в нескольких десятках метров, будет совершенно не заметно.

Огромное пространство атриума светопрозрачного сооружения может быть организовано многообразно. Например, в таком удивительном атриуме может прекрасно разместиться и самый огромный роскошный аквапарк, и полноценный спортивный стадион, и многое другое . Но без сомнений, большинство больших светопрозрачных защитных сооружений воспользуется возможностью, чтобы иметь в своём внутреннем объёме обширные и уютные ландшафтные сады. Ведь каждый такой вечнозелёный цветущий сад ( с плавающими по пруду грациозными лебедями, многочисленными фонтанами, водопадами и прочими красивыми деталями)  даст жителям и гостям защитного сооружения возможность ежедневного полноценного общения с живой природой: как в самые жаркие летние месяцы, и долгие дождливые дни осени, так и в снежные и холодные месяцы зимы.

Борцам за сохранение природы следует обратить своё внимание на тот факт, что при строительстве больших светопрозрачных сооружений произойдёт  процесс взаимопроникновения. С одной стороны, как и прежде, любое новое строительство (в том числе и светопрозрачные сооружения) будет проникать в природу, поглощая гармоничные природные пространства, но с другой стороны и сама природа начнёт активно проникать внутрь огромных рукотворных светопрозрачных пространств. Естественно, что живая природа, занимая в большепролётных светопрозрачных сооружениях специально подготовленные для неё места и образовывая в них устойчивые экосистемы, сможет качественно наполнить собой архитектурные светопрозрачные объекты будущего. При этом в лучших светопрозрачных защитных сооружениях  обязательно произойдёт мутуализм (взаимовыгодное сожительство) природы и человека.

В заключение, стоит отметить, что «глупые» американцы строят свои замечательные и дорогие атриумы в благоприятном для проживания климате Флориды и Калифорнии, пригороде Вашингтога и на берегах Миссисипи, но при этом не считают это излишним. Поэтому вдвойне удивительно, что россияне, большинство которых вынуждены по 7 — 10 месяцев в году жить в весьма некомфортных погодных условиях, пока немного «тормозят» и считают такие сооружения для России неактуальными.

.

Санкт-Петербург
29 июня 2012 г

.
18-ти этажный атриум на берегу Потомака в пригороде города Вашингтон ( США)



изображение:  идея-эскиз ПРОЕКТа  остекленного атриума во дворе одного из факультетов университета в СПб, где предполагается для покрытия применить традиционные —  громоздкие и дорогие металлические  конструкции     .          .






Атриум в архитектуре: определение и обзор

История

Атрии изначально были популярны в римской архитектуре как способ пропускать свет и вентиляцию в другие комнаты. Их конструкция с открытой крышей позволяла воздуху циркулировать, а также попадать дождевой воде и собираться в бассейне внизу. Это было до появления электричества, поэтому это был очень важный элемент дизайна с функциональной точки зрения, потому что он добавлял свет и воздушный поток в здание, а также собирал воду для использования людьми.

В «Средневековье» атриум представлял собой открытый двор у входа, который обычно имел проходы по бокам. Их часто находили в церквях и дворцах. В современных зданиях это вестибюли с полупрозрачной крышей, которая обеспечивает связь между открытым небом и внутренним пространством.

Перистиль дворца Диоклетиана в Сплите, Хорватия

Пять типов атриумов в архитектуре

В архитектуре есть 5 типов атриумов, которые возникли из-за необходимости собирать дождевую воду и из-за того, что разные архитекторы имели разные идеи о том, как это сделать, обеспечивая прочную поддержку крыша.Пять типов:

1. Тосканский — в этом общем стиле были только потолочные балки для поддержки крыши (без колонн) с наклонной крышей (в форме буквы «V») для сбора большего количества дождя
2. Displuviate — у этого стиля крыша была наклонной наружу (как своего рода А-образная форма), чтобы отводить большую часть дождя.
3. Тетрастиль — в этом стиле четыре колонны в квадрате, поддерживающие балки, образующие отверстие в крыше.
4. Коринфский — в этом стиле было много колонн, поддерживающих крышу, как перистиль крыльца.
5. Testudinate — в этом стиле на самом деле не было дыры, он был покрыт крышей и вместо этого полагался на окна для света.

Современный атриум в архитектуре

Современный атриум, разработанный в 19 и 20 веках, был дополнен застекленной крышей, что означало, что в нем не было отверстий, и он больше не был способом сбора дождевой воды или улучшения вентиляции. Его местоположение было перенесено прямо у входа в здание (вестибюль), который иногда все еще является центром здания, но не всегда. Они также стали в целом намного выше. По состоянию на 2007 год самым высоким атриумом был Дубайский Бурдж-Аль-Араб, а самым большим атриумом по объему (29 миллионов кубических футов) был отель Luxor в Лас-Вегасе, штат Невада.

Современный атриум по-прежнему добавляет много естественного света в пространство и соединяет интерьер с внешним миром. Сегодня во всем мире есть несколько захватывающих дух атриумов в отелях, на вокзалах и в других общественных местах.

Современный атриум в отеле Grand Hyatt в Вашингтоне

Краткое содержание урока

Атриум в архитектуре веками оставался привлекательным центральным элементом зданий.Первоначально его можно проследить до древнеримских времен, когда он был введен как способ увеличения вентиляции и увеличения количества естественного света в помещении. Это также позволило собирать дождевую воду в помещении. Существует много различных типов, но выделяются пять: тосканский, дисплувиат, тетрастильный коринфский и тестудинатный. Хотя их несущая конструкция и функции несколько изменились за столетия, они до сих пор используются для украшения здания и соединения внутреннего пространства с внешним миром.

Атриум в архитектуре — HiSoUR — Hi So You Are

🔊 Аудиочтение

В архитектуре атриум (множественное число: atria или atriums) — это большое открытое пространство или крытое световое окно, окруженное зданием. Атрии были обычным явлением в древнеримских жилищах, обеспечивая свет и вентиляцию внутри. Современные атриумы, появившиеся в конце 19-го и 20-го веков, часто имеют высоту в несколько этажей, имеют застекленную крышу или большие окна и часто расположены сразу за главными входными дверями (в вестибюле).

Atria — популярный элемент дизайна, потому что они придают зданиям «ощущение пространства и света». Атриум в последние годы стал визитной карточкой многих зданий. Atria пользуются популярностью у строителей, проектировщиков и застройщиков. Пользователям нравятся атриумы, потому что они создают динамичный и стимулирующий интерьер, который обеспечивает укрытие от внешней среды, сохраняя при этом визуальную связь с этой средой. Дизайнеры пользуются возможностью создавать новые типы пространств в зданиях, а разработчики рассматривают атриумы как престижные удобства, которые могут повысить коммерческую ценность и привлекательность.Противопожарный контроль — важный аспект современного дизайна атриумов из-за критики, что плохо спроектированные атриумы могут способствовать более быстрому распространению огня на верхние этажи здания. Еще одним недостатком атриума является то, что он обычно создает неиспользуемое вертикальное пространство, которое в противном случае могло бы быть занято дополнительными этажами.

Древний атриум
Латинское слово атриум относилось к открытому центральному двору, из которого выходили закрытые комнаты, в типе большого древнеримского дома, известного как домус.Имплювиум представлял собой неглубокий бассейн, утопленный в полу для сбора дождевой воды с крыши. Некоторые сохранившиеся образцы красиво декорированы. Отверстие в потолке над бассейном (compluvium) требовало некоторых средств поддержки крыши, и именно здесь различают пять разных стилей атриума. Атриум, занимавший центральное место в доме, был самым роскошно обставленным помещением. Кроме того, он содержал небольшую часовню духов предков (ларариум), домашний сейф (арка) и иногда бюст хозяина дома.

Термин также использовался для различных пространств в общественных и религиозных зданиях, в основном в виде аркадных дворов, более крупных версий внутренних пространств. Византийские церкви часто проходили через такое пространство (как и многие мечети, хотя термин атриум обычно не используется для описания исламской архитектуры).

Дизайны
Vitruvius называет в общей сложности пять типов, которые можно разделить на атриумы с открытыми крышами и без них. Атриум без отверстия, вероятно, более старый дизайн, это atrium testudinatum — вероятно, от латинского слова, обозначающего черепаху testudo — свинец.Остальные четыре формы — это предсердия с отверстием; они различаются по типу конструкции.

В безопорной конструкции, названной Витрувием (6, 3, 1) как atrium tuscanicum (этрусский атриум), крыша поддерживается двумя прочными деревянными балками, на которые поперечно встроены еще две балки. Это привело к частично открытому вверх интерьеру, крыша которого поддерживалась колоннами или колоннами. Атриум с четырьмя колоннами становится atrium tetrastylicum (четырехколонный атриум), атриум с отверстием, несущим множество колонн, называется atrium corinthicum (коринфский атриум).

Самым распространенным, несмотря на дорогостоящую конструкцию из балок, был атриум тосканикум, потому что он давал хороший обзор от входа в таблинум или позже в перистиль.

Кровля
Крыша обычно оформлялась в виде атриума имплювиатума с покатым скатом крыши. Под образовавшимся прямоугольным проемом в крыше Compluvium также находился прямоугольный водный бассейн Impluvium, который использовался для сбора дождевой воды, поступающей в цистерну. Если атриум не использовался одновременно для сбора дождевой воды, крыша также могла быть наклонена наружу; в этом случае это называется atrium displuviatum.По словам Витрувия, это имело тот недостаток, что вертикальные желоба (лат. Fistula) часто не могли достаточно быстро впитывать дождевую воду из горизонтальных желобов (лат. Canalis), поэтому вода стекала по стенам, которые, таким образом, были повреждены.

Также были полностью закрытые атриумы в небольших домах без Compluvium, они назывались atrium testudinatum.

XIX век: застекленный атриум
XIX век принес промышленную революцию с большим развитием технологий производства железа и стекла.Тогда внутренние дворы могли бы иметь горизонтальное остекление над головой, устраняя некоторые погодные элементы из пространства и давая рождение современному атриуму.

Современный атриум
Одно из основных общественных мест на площади Федерации в Мельбурне, Австралия, называется Атриум и представляет собой уличное пространство высотой в пять этажей с застекленными стенами и крышей. Структура и узор остекления повторяют систему фракталов, использованных для расположения панелей на остальных фасадах Площади Федерации.

в Нэшвилле, штат Теннесси, США.S., в отеле Opryland есть 4 разных больших атриума, в общей сложности 9 акров (36 000 м2) со стеклянным потолком, в отеле над садами: Дельта, Каскады, Сад-Консерватории и Магнолия.

По состоянию на 2016 год в отеле Burj Al Arab в Дубае был самый высокий атриум в мире на высоте 180 метров (590 футов). Отель Luxor в Лас-Вегасе, штат Невада, имеет самый большой атриум в мире (по объему) — 29 миллионов кубических футов (820 000 м3).

Источник из Википедии

Look Up: 7 пространств иммерсивного атриума

Сила атриума заключается в его способности изменять архитектурные масштабы и уменьшать размер зрителя, создавая непрерывность между отдельными пространствами.Он может определять внутреннюю архитектуру здания или быть скрытым пространством спокойствия, невидимым снаружи. Хотя каждый из атриумов в этой коллекции сильно различается по масштабу и назначению, все они выполняют определенные функции и привлекают внимание зрителя к красоте структуры.

В образовательных зданиях атриум может служить централизованным открытым пространством, которое объединяет людей, использующих здание, и пропускает свет в центр каждого этажа. Во многих из этих зданий этажи достаточно велики, и они могли бы казаться угнетающими, если бы не центральная точка атриума, которая нарушала бы план этажа и создавала более мелкие и удобные планировки, по которым можно было бы легко ориентироваться.

Атриум часто используется в небольших коммерческих и жилых проектах как элегантный и эффектный способ включить вертикальную циркуляцию в центре здания. Он создает центральную точку, которая объединяет каждый этаж здания и позволяет свету проникать через всю конструкцию.

© шмидт хаммер лассен архитекторы

© Шмидт Хаммер Лассен Архитекторы

© шмидт хаммер лассен архитекторы

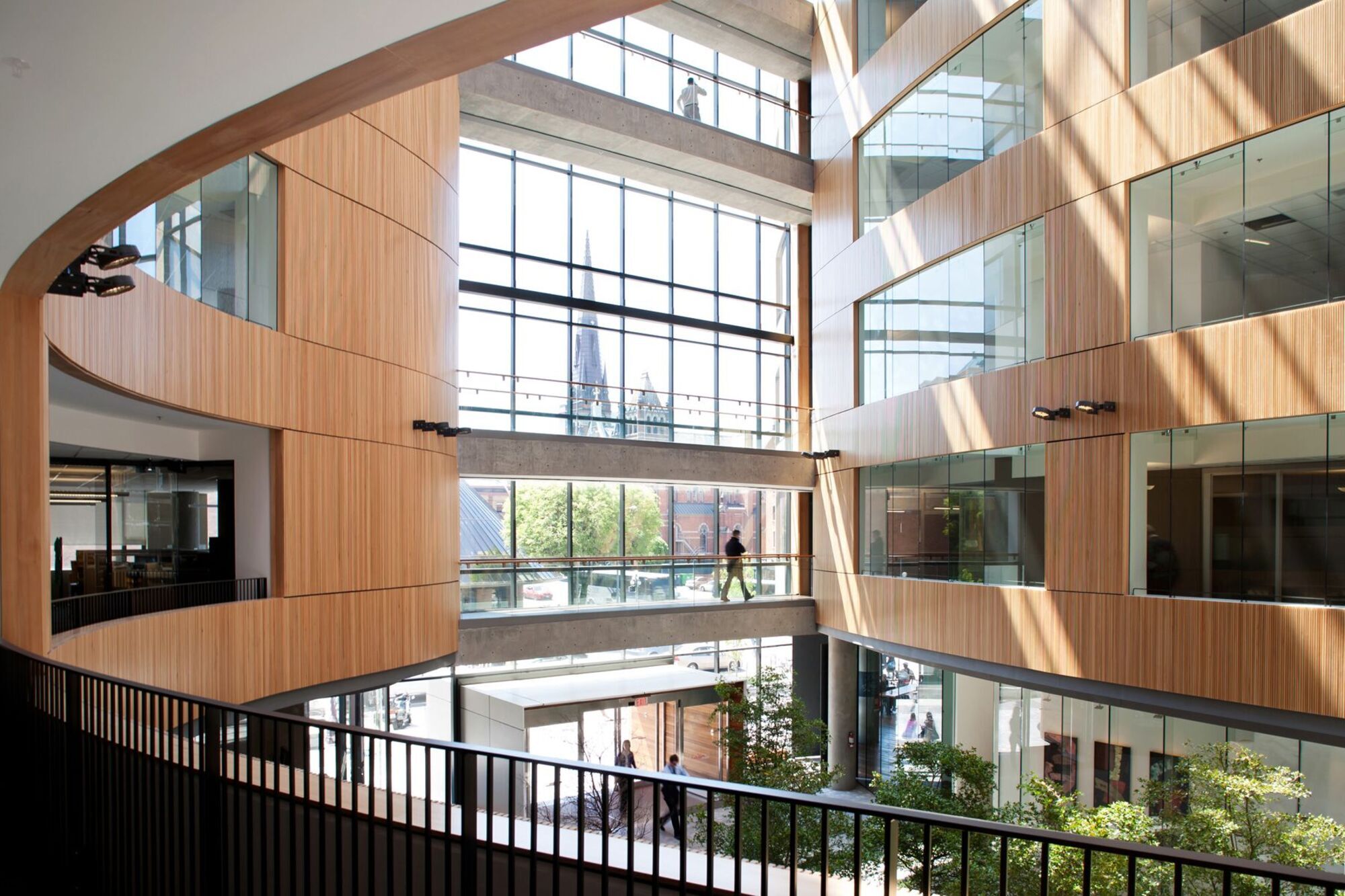

Новая библиотека Абердинского университета авторства Schmidt Hammer Lassen Architects, Абердин, Соединенное Королевство

Большой открытый атриум в библиотеке придает зданию ощущение плавности благодаря вращению формы атриума и его перемещению от центра к краю здания от первого этажа до верхних этажей.

© Momo Estudio

© Momo Estudio

Sinuous Building by Momo Estudio, Сан-Хуан-д’Алакант, Испания

The Sinuous Building использует два атриума с полупрозрачными стенами, чтобы пронести свет в жилые помещения, создавая закругленные изогнутые стены и коридоры, которые меняют ваше восприятие типичных жилых помещений.

© Архитектор Джоэла Сандерса

© Архитектор Джоэла Сандерса

© Архитектор Джоэла Сандерса

NYU Bobst Library Pixel Veil от архитектора Джоэла Сандерса, Нью-Йорк, Н.Y., США

Pixel Veil в библиотеке Bobst создает вертикальную непрерывность атриума, который занимает большую часть плана этажа каждого уровня. Завеса также обеспечивает дополнительную безопасность для студентов и преподавателей, идущих по подиуму со всех сторон атриума.

© Saucier + Perrotte Architectes

© Saucier + Perrotte Architectes

Научное здание Анн-Мари Эдвард в колледже Джона Эбботта от Saucier + Perrotte architectes, Сент-Анн-де-Бельвю, Канада

В научном здании Анн-Мари Эдвард используются острые углы и яркие цвета, чтобы создать визуально стимулирующий и оживленный атриум.Атриум, частично видимый снаружи, служит центром между двумя крыльями здания и местом для встреч.

© CEBRA

© Миккель Фрост

© CEBRA

Общежитие Grundfos от CEBRA, Орхус, Дания

Почти как оптическая иллюзия, общежитие Grundfos использует зеркальные перила вокруг атриума, чтобы создать впечатление бесконечного расширения коридоров.

© Bigoni-Moretmard Architectes

.

© Bigoni-Moretmard Architectes

.

Конференц-центр Руана от Bigoni-Moretmard Architectes, Руан, Франция

Завуалированная лестница и атриум конференц-центра Руана обеспечивают дополнительную безопасность за счет естественного наблюдения и центральной достопримечательности здания.Он пропускает свет из окон в крыше на все этажи здания, а ночью действует как фонарь под потолочным окном.

© Дэн Поёров

© Дэн Поёров

© Дэн Поёров

Центр образования и лидерства Театрального общества Форда Мартинез + Джонсон Архитектура, Вашингтон, округ Колумбия, США

Спиральный атриум создает централизованное и открытое пространство для движения и просмотра выставочных инсталляций. Это творческий способ объединить все учебные и выставочные пространства в бывшем офисном здании, которые в противном случае создали бы разделение между этажами программирования.

Атриум | WBDG — Руководство по проектированию всего здания

Обзор

В древнеримские времена атриум был центральной открытой площадкой дома, но сегодня термин атриум обычно ассоциируется с коммерческими и общественными зданиями, включая офисы, медицинские учреждения, библиотеки, гостиницы, здания суда, образовательные учреждения и т. Д. Тип помещения — застекленные дворовые пространства и многоэтажные помещения. Атрии обычно используются в качестве ключевых архитектурных элементов в основных входах, зонах общественного пользования или в качестве особых мест внутри здания.Дизайн атриума часто включает в себя световые люки и большие площади остекления, которые обеспечивают проникновение естественного света, что делает их видными строительными помещениями, хорошо подходящими для выполнения церемониальных и социальных функций.

Атрибуты пространства

Тип помещения атриум требует гибкости, прочной отделки, внимания к регулярному обслуживанию, а также специальных систем отопления, вентиляции и кондиционирования воздуха и освещения. Типичные особенности типов атриумных пространств включают список применимых элементов проектных целей, как показано ниже. Чтобы получить полный список и определения целей проектирования в контексте всего проекта здания, щелкните заголовки ниже.

Типичные помещения атриума — большие площади остекления на стенах и крыше.

Доступные

• Включите доступные лифты и пандусы в дополнение к лестницам.
• Спроектируйте гибкое пространство для удовлетворения потребностей и требований доступности, даже если использование пространства меняется.

Эстетика

• Выделите или смягчите вертикальность пространства, очертив горизонтальные полосы (например, на уровне пола или потолка) с окнами, освещением, настенными покрытиями и указателями.
• Укажите подходящую отделку для открытых лестниц, пешеходных мостов, сидячих мест, цветочных горшков и других переходных пространств, которые соответствуют отделке в соседних помещениях.
• Включите материалы системы остекления или детали, которые излучают естественный свет, но предотвращают блики и отражение света.

Функциональные / Операционные

• Создавайте подходящие помещения с учетом уникальных требований растений, включая внимание к освещению, температуре и воздушному потоку.Укажите растения с уровнями комфорта, аналогичными уровням комфорта пассажиров.
• Обеспечьте гибкость и возможность хранения мебели и оборудования для торжественных мероприятий и выставок.
• Конструкция для ремонтопригодности в труднодоступных местах, например, при замене светильников высокой освещенности и периодической очистке пылеулавливающих поверхностей. Рассмотрите возможность использования переносных подъемников над лесами.
• Дизайн как неформальное место для встреч, где может происходить интеллектуальный / социальный обмен.
• Укажите прочную отделку, чтобы выдержать максимальное количество пешеходов.

Пространства Атриума могут иметь различную геометрию, от простой до сложной. (Для получения дополнительной информации см. Atria Systems.)

Производственные

• Укажите оборудование HVAC, которое обеспечит комфортную и надежную температуру. Для получения дополнительной информации см. WBDG High-Performance HVAC.
• Если атриум будет использоваться для представлений или церемоний, изучите его акустические свойства и при необходимости включите звукопоглощающие материалы.
• Обдумайте и спланируйте использование техники для особых мероприятий или больших собраний.Это могут быть проекционные экраны, аудио-видео системы и мониторы, динамики и т. Д.

Надежно / Надежно

• Обеспечить технические требования к дымоудалению / противопожарной защите.
• В зданиях с повышенным риском, таких как правительственные или общественные места собраний, включите взрывоустойчивую конструкцию в конструктивную систему атриумов и остекление.
• Обеспечьте меры безопасности, такие как камеры наблюдения или контрольно-пропускные пункты, особенно если пространство используется в качестве основного входа или для больших общественных собраний.
• Дизайн для безопасности балконов с видом на атриум:
  • Стеклянные перила могут стать опасными в качестве разбивающихся / падающих предметов при терроризме или сейсмическом событии
  • Дизайн для предотвращения / предотвращения падений и попыток самоубийства

Устойчивое развитие

• Atria можно использовать как легкие корты. Используйте дневное освещение, чтобы снизить потребление энергии через световые люки и оконные стены.
• Согласование рисунков остекления с целями устойчивого развития и требованиями к дневному освещению в рамках систем оценки экологичности зданий.
• Запланируйте техническое обслуживание системы остекления, чтобы не снижать уровень освещенности и не загораживать обзор.
• Создает эффект вертикального «дымохода» с низким воздухозаборником и высоким выходом для облегчения естественной вентиляции.
• Используйте прочные материалы, а также материалы, отвечающие требованиям экологичности, чтобы сократить расходы на обслуживание и обеспечить здоровую внутреннюю среду.

Bayfront Medical Plaza в Санкт-Петербурге, Флорида, представляет собой пример двустороннего атриума простой формы, который находится в углу между двумя крыльями медицинского офисного здания.См. Тематическое исследование этого проекта в Atria Systems.

Бурдж аль-Араб в Дубае имеет атриум высотой 180 м (590 футов).

Следующие агентства и организации разработали кодексы и стандарты, влияющие на конструкцию атриумов. Обратите внимание, что нормы и стандарты являются минимальными требованиями. Архитекторам, инженерам и консультантам следует рассмотреть возможность превышения применимых требований, когда это возможно:

Дополнительные ресурсы

Публикации

прочие

Дизайн атриума: Архитектура Атриума, стиль Райт

Атриумы, Пожарная безопасность в зданиях, Архитектурные изделия, Проект, Дизайн, Имидж

Atrium Architecture: статья из Wrightstyle

23 января 2012

Дизайн Атрии

От Рима до поцелуев и современного атриума

Все началось с военного поцелуя и закончилось гибелью 492 человек и стало, возможно, моментом, когда современная пожарная безопасность стала серьезной.

Это был 1942 год, молодой американский солдат взял свидание в ночной клуб Coconut Grove в центре Бостона. В целях уединения он снял лампочку на их столе, но, когда к ней подключился сотрудник, который должен был зажечь спичку, чтобы лучше видеть, он случайно поджег декоративные пальмовые листья, что быстро привело к возгоранию.

Он остается самым сильным пожаром в ночном клубе США, и, помимо отсутствия пожарных выходов и других средств безопасности, огромные человеческие жертвы были значительно усугублены пожаром и ядовитыми испарениями, которые бесконтрольно распространились на верхние уровни клуба.Полученные уроки легли в основу новых законов о пожарах, создания нескольких национальных организаций по пожарной безопасности и помогли повлиять на безопасность строительства в Великобритании.

Знаменитое здание на Уайтхолл-плейс в центре Лондона, исторически связанное с Шерлоком Холмсом и Джеком Потрошителем, было отремонтировано с использованием навесных стен в стиле Райт на 700 квадратных метров, которые образовали безопасный четырехсторонний внутренний атриум и световой колодец:

изображение из Wrightstyle

Но на этом все не закончилось.Перенесемся в 1980 год, и снова потребовалась трагедия для повышения пожарной безопасности. Тот пожар произошел в гранд-отеле MGM в Лас-Вегасе, в результате которого погибли 84 человека, многие из которых отравились дымом — худшее бедствие в истории Невады. В то время как пожар в первую очередь повредил только второй этаж, большинство смертей произошло на верхних этажах, где лифтовые шахты и лестничные клетки позволили токсичному дыму распространиться вверх. В очередной раз пришлось переписать правила пожарной безопасности.

Эти два пожара произошли в том, что фактически было атриумами — большими открытыми пространствами, которые могут простираться вверх на несколько этажей, потенциально давая дыму, огню и газам открытое приглашение к быстрому распространению, а не сдерживая их в источнике — минимизируя ущерб и поддерживая средства защиты. побег для жителей этого здания.

Для самых ранних атриумов в мире все это не было проблемой. Римляне первыми сделали атриумы модными и дали им название, под которым мы их знаем до сих пор. Их домашняя версия представляла собой открытый центральный двор, часто с затонувшим бассейном для сбора дождевой воды и часовней духов предков. Комнаты виллы выходили из этого центрального внутреннего двора. Опасности возгорания не было.

Атриум продолжал развиваться через византийскую, христианскую и исламскую религиозную архитектуру и вернулся к светской популярности в западной архитектуре с достижениями в производстве железа и стекла в 19 веке.Большие дворы или входы в здания теперь можно было закрыть стеклом или просто спроектировать как большие открытые пространства — как в Бостоне и Лас-Вегасе.

Сегодня атриумы остаются популярным элементом дизайна, позволяя проникать свету и придавая зданию ощущение пространства. Они обращаются к людям эмоционально, обеспечивая связь между интерьером здания и внешним пространством, в котором оно находится. Несколько психологических исследований подтверждают важность предсердий и естественного света для производительности труда.

Тем не менее, атриумы несут особый набор защитных проблем, поскольку они могут действовать как дымоход под крышей, обеспечивая легкий путь для тепла, огня и газов, распространяющихся от очага пожара, и, как показал MGM Grand Fire, дым может быть большей угрозой для жизни. В дополнение к сложности дизайна гостиничные номера или офисы могут открываться прямо в атриум, так что жители могут сразу же подвергаться опасному для жизни воздействию тепла, огня или газов.

Сегодня именно внутренние навесные стены обеспечивают конструктивное решение, позволяющее безопасно и экономично достичь больших пространств остекления без необходимости во вторичных опорных узлах — хотя разработчики всегда должны гарантировать, что стекло и его система обрамления были протестировано как одно совместимое устройство.

Строительные и противопожарные нормы и правила прошли долгий путь для снижения пожарной угрозы, исходящей от атриумов, хотя для их достижения потребовались огромные человеческие жертвы.

Wrightstyle — специалист по проектированию, изготовлению и установке стальных и стеклянных систем как для внутреннего, так и для внешнего применения. Системы компании были установлены на крупных атриумах как в Великобритании, так и за рубежом.

Атриум Дизайн изображение / информация из Wrightstyle

Статьи об архитектуре — выбор

Архитектурные фасады

Закупки BIM

Снижение выбросов стеклянного углерода

Стеклянные фасады

Новая штаб-квартира Европейской комиссии , Брюссель, Бельгия
Дизайн: Christian de Portzamparc | Артелия | Флоренс Мерсье

изображение © 2019.Проект 2Portzamparc, Florence Mercier Paysagiste и ARTELIA Bâtiment & Industrie
Новая штаб-квартира Европейской комиссии Брюссель

Веб-сайт: Архитектурные пешеходные экскурсии

Зеленая архитектура

Кредитная система LEED

Светящиеся потолки

Комментарии / фотографии для проекта Atrium Designs + Пожарная безопасность здания страница добро пожаловать

Веб-сайт: www.wrightstyle.co.uk

Разница между атриумом и внутренним двором | Home Guides

Атриумы и дворы — аналогичные конструкции, которые встречаются как в жилых, так и в коммерческих помещениях.Хотя у них есть несколько отличий, они оба стремятся предложить пространство для отдыха и восстановления сил, обеспечивая вентиляцию и естественный свет. Атриумы и дворы, в зависимости от их конструкции, сокращают затраты на электроэнергию за счет притока воздуха и света. На протяжении всей истории они использовались в ландшафтном дизайне и архитектурном дизайне.

Atrium Basics

Архитектурный атриум — это открытое или освещенное небом пространство двора. Сегодня их можно найти в современных зданиях и домах.В атриуме под открытым небом пространство окружено стенами или колоннами с несколькими входами в главное здание или дом. Атриумы под открытым небом не имеют навесов, из них открывается вид на небо.

В некоторых случаях, чтобы защитить дом или пространство от непогоды, атриумы обеспечивают естественное освещение и закрываются стеклянным потолком. Крытые атриумы требуют вентиляции весной и летом, так как стекло задерживает тепло; однако осенью и зимой задержанное тепло снижает затраты на электроэнергию.

Основы двора

Внутренний двор — это тоже открытое пространство.Обычно он почти не предлагает прикрытия от элементов. Здания и дома строятся вокруг открытой площадки, которую затем оборудуют скамейками, мощеными площадками, растениями и другими элементами для создания эстетичного и функционального дизайна. Во многих случаях жилые комплексы, кондоминиумы и многоквартирные дома используют внутренние дворы для создания общего открытого пространства. Внутренние дворы предлагают вентиляцию для создания прохладной и свежей атмосферы. Теплый воздух поднимается к верху помещения, а холодный воздух из внутренних помещений втягивается в открытое пространство.

На протяжении истории

Записи о внутреннем дворе были найдены еще в 3000 году до нашей эры в Китае и Индии. Эти дворовые пространства служили центральным местом, где горел огонь. Атриумы использовались примерно так же. Слово атриум на самом деле означает «черный», поскольку первые атриумы были крытыми помещениями. Поднимающийся дым от костров приводил к обесцвечиванию потолка. Позже крышу сняли, оставив комнату под открытым небом.

В Римской империи в атриумах были бассейны для сбора дождевой воды.Раннесредневековые христианские церкви часто использовали атриумы или дворы в качестве крытого открытого пространства перед зданием.

Назначение

Хотя между современным атриумом и внутренним двором существуют небольшие заметные различия, их назначение одно и то же. Оба они направлены на улучшение качества жизни тех, кто живет или работает в здании или доме. Они предлагают полукрытые или частные помещения, в которых можно проводить время на свежем воздухе. Естественный свет, проникающий в пространство, дает место для выращивания сада или множества других солнечных растений.Внутренние дворы — это открытые пространства, которые содержат внутренние элементы, такие как места для приготовления пищи или сидения, в то время как атриумы приносят небольшой кусочек открытого пространства во внутреннее пространство.

Atrium House — Walker Architects

МЕСТО | BOSTON, MA
ЗАВЕРШЕНО | 2013
АРХИТЕКТУРА И ДИЗАЙН ИНТЕРЬЕРА | RUHL WALKER ARCHITECTS
Главный исполнительный директор, Брэдфорд Уокер
Главный консультант, Уильям Рул
ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК | ГОЛЛАНДСКИЕ КОМПАНИИ
ФОТОГРАФИЯ | МАЙКЛ Дж.LEE PHOTOGRAPHY ©

НАГРАДЫ
Премия за архитектуру интерьера / дизайн интерьера
Бостонское общество архитекторов, 2015

Большая награда за архитектуру интерьеров
Выбор строителя и индивидуальный дом
Награда за дизайн 2014

Премия за дизайн малых фирм
Бостонское общество of Architects, 2014

PRESS
Custom Home Magazine
Осень 2014
The Atrium House, Бостон

New England Home Magazine
Март-апрель 2014
The Light Within

Dwell Magazine Atrium House

Посетителям, поднимающимся с улицы на три лестничных пролета, чтобы добраться до верхнего этажа этого бостонского дома 1850-х годов, может потребоваться минута, чтобы оба переводят дыхание и восстанавливают свои позиции.Традиционный вестибюль 19 века и общий холл, изобилующий расписной обшивкой, эллиптической лестницей и перевернутыми воротами, создают ожидания для типичного набора темных, частично обновленных викторианских комнат. Вместо этого, при входе в блок, входная дверь открывается в трехэтажный атриум, солнечным светом которого заливает пространство из большого потолочного окна наверху. Обеденный стол из орехового дерева, изготовленный по индивидуальному заказу, с кожаными креслами с откидной спинкой и лакированной банкеткой занимает центральное место в интерьере, с блестящей кухней и гостиной в теплых тонах, открывающейся в обе стороны.Там, где раньше были перегородки, теперь пространство непрерывно перетекает от фасада к тылу. Стена из плотно уложенной плитки из серого сланца аналогично объединяет пространство сверху вниз.

Один этаж выше, через атриум проходит прозрачный стеклянный мост, соединяющий апартаменты с двумя спальнями, позволяя свету проникать вниз до уровня входа, обеспечивая при этом неограниченный вид на всю квартиру. Белый каррарский кафель и контрастный шпон дерева кото, расположенный в центре здания, делают ванные комнаты яркими и уютными.

На верхнем уровне домашний офис с изготовленным на заказ столом из стали и дерева теперь выходит на частную террасу для чтения в новом слуховом окне и выходит на атриум и вход сверху. Напротив атриума находится медиа-зал, гостевая ванная комната и лестница, ведущая на отремонтированную террасу на крыше. На крыше с мини-кухней из нержавеющей стали открывается вид на город на 360 градусов, а всепогодный телевизор и инфракрасный обогреватель делают встроенную банкетку из натурального кедрового дерева идеальным местом для отдыха с друзьями большую часть года.

Теплые и приятные на ощупь материалы и обильный естественный свет смягчают современный внешний вид квартиры. Мебель из белого матового лака и облицовка из мягкой древесины серого цвета дополняют белый кухонный остров Carrara и столешницы из нержавеющей стали. Полы из мореного дуба и перила из нержавеющей стали и дерева объединяют общие пространства квартиры.
