Размещение розеток в квартире | Составляем схему расположения

Где лучше всего разместить розетки квартире? Этот вопрос интересует всех, кто впервые сталкивается с проектировкой электрики. Давайте разберемся вместе, как рассчитать необходимое количество розеток, правильно выбрать место и высоту установки и наконец, как составить схему расположения для монтажа электропроводки.

Главное правило размещения розеток в квартире – это удобство и безопасность последующей эксплуатации. Других ограничений нет, вы должны с самого начала понимать, что расположение розеток в квартире нигде не регламентируется, нет строгих норм и требований к размещению, кроме соображений электробезопасности.

Существует простая методика размещения розеток в квартире, пошаговое выполнение которой, поможет сделать ваше жилище комфортным и безопасным. Сейчас, в рамках нашей большой статьи «Проект электрики квартиры | Электропроект своими руками», мы, по данной технологии, выберем места, где лучше всего расположить розетки и создадим подробную схему для электромонтажа.

Для выбора мест установки, нам потребуется план квартиры, подробно о том, как его можно создать, мы уже говорили в статье «План квартиры | Своими руками», в которой, мы нарисовали план двухкомнатной квартиры – «хрущевки».



На этом примере мы и будем составлять схему расположения розеток в квартире.

1. В первую очередь, необходимо определиться с расположением мебели и нанести ее на план. Чем тщательнее вы продумаете желаемую обстановку, тем более точным и выверенным будет расположение розеток, выключателей, освещения и прочего электрооборудования.

Лучше всего, если вы пройдете по мебельным магазинам и определитесь с конкретными моделями столов, диванов, кресел, которые планируете приобрести. Зная их размеры, вы легко сможете перенести их в масштаб плана квартиры.

В качестве примера, возьмем диван, с габаритными размерами ШхГхВ (ширина, глубина, высота) – 2000мм х 800мм х 850мм.



Для размещения дивана на плане квартиры, необходимо схематически отобразить его в горизонтальном разрезе.

После перевода реальных размеров дивана в наш масштаб 1:20, чертеж дивана будет иметь следующие параметры:

Напомню, масштаб плана квартиры, построенного нами ранее, 1 к 20, т.е. для перевода мебели в данный масштаб, все габаритные размеры необходимо делить на 20 (в миллиметрах).

Теперь можно размещать диван на плане квартиры, в необходимом вам месте, при этом пропорции дивана относительно квартиры, будут полностью соблюдены.

В нашем примере, мы обставим основные зоны, которые обычно есть в каждой квартире:

    1. Спальная зона

    2. Зона отдыха

    3. Рабочее место

    4. Кухонное пространство

    5. Сан. Узел

Наносить проекции мебели на план квартиры вы можете любым удобным для вам образом -рисовать ручкой/карандашом, делать аппликацию (вырезать макеты мебели и прикладывать к чертежу), главное соблюдать масштаб. Мы пошли по самому простому пути, воспользовались графическим редактором и у нас получилось следующее:



2.

Следующим шагом мы, по той же методике, расставляем все стационарные потребители электроэнергии. Обозначать их можно схематически, геометрическими фигурами, повторяющими общие габаритные размеры, переведенные в масштаб плана. Лучше всего это делать на отдельной копии плана квартиры с расставленной мебелью.

Указать, в рамках плана, все возможные устройства, которыми вы в будущем будете пользоваться, очень сложно, постарайтесь показать все стационарные, крупногабаритные и энергоемкие, вроде холодильника, стиральной машины, водонагревателя и т.д. Остальные электроприборы, которые вы собираетесь использовать, тоже имейте ввиду, в следующем этапе, когда мы начнем расставлять розетки на плане, эта информация очень понадобиться.

3. Дальше можно начинать расстановку розеток на плане квартиры. Лучше всего делать это последовательно, покомнатно. Принцип тут простой, все постоянные потребители электроэнергии должны иметь возле себя электрическую розетку, плюс некоторое количество розеток нужно иметь в запасе, для устройств, подключаемых периодически.



Представляйте где и какими устройствами вы будете пользоваться и соответственно этому расставляйте розетки на плане. Обязательно проектируйте свободные розетки, тяжело предугадать, какие еще электроприборы вам понадобятся, но места для подключения лучше предусмотреть заранее.

Чем точнее вы продумаете ваш будущий интерьер, его наполнение электроприборами и техникой, тем более точным будет расчет количества и мест установки электрических розеток.

4. После того, как вы нанесли все основные электрические розетки на план квартиры, необходимо определить местоположения остальных электроустановочных устройств – розеток слаботочных сетей, таких как: тв-розеток, интернет (rj45) розеток, аудио и т.п.



5. При размещении розеток на плане кваритры, следует сразу указывать высоты установки блоков розеток, при этом учитывайте размеры мебели, техники, открывание деверей и т.д., чтобы розетки не оказались закрыты элементами интерьера.


Для удобства, советую сразу определиться с основной высотой установки розеток, о том какие существуют стандарты установки мы писали в статье «Высота установки розеток и выключателей, правила расположения». В дальнейшем, указывать на плане высоту установки розеток нужно лишь в случае, если она отличается от стандартной.

6. Когда вы окончательно определились с местами размещения, нанесли на план квартиры и отметили высоты установки, можно рассчитать размеры точного расположения розеток в реальной квартире. Для этого линейкой измеряем расстояние от ближайшего угла до центра розетки (если это блок розеток – до центра первой розетки в блоке) и полученную величину умножаем на масштаб, в нашем случае на 20.

Пример: Так, на изображении ниже, приведен пример такого перевода размеров. При длине до розетки 60мм на чертеже, реальный размер будет равен 60х20=1200мм.

7. Наносим на схему расположения розеток все необходимые размеры (указывайте размеры с той стороны, точность с которой наиболее критична).



Учитывайте стандартные размеры блоков розеток:

     – стандартная розетка в сборе имеет размер примерно 80мм х 80мм
     – блок из двух розеток –  80мм х 150мм
     – блок из трех розеток – 80мм х 225мм
     – блок из четырех розеток – 80 х 295мм
     – блок из пяти розеток – 80мм х 365мм

Старайтесь не использовать на схеме расположения розеток, блоки более чем из четырех штук (постов), т.к. не у всех производителей есть рамки такого размера. Если вам необходимо сделать рядом более чем 4 розетки, разделите их на группы (2 и 3, 3 и 3 и т.п.)

Следуя этой простой инструкции вы сможете самостоятельно создать подробную схему расположения розеток в квартире. При этом, все розетки будут на своих местах, все электроприборы в квартире будут иметь точки для подключения как к электрическим сетям, так и к слаботочным, сигнальным. Вы навсегда забудете о всевозможных удлинителях и тройниках, о пучках валяющихся и свисающих проводов.

Только такое планомерное, поэтапное проектирование позволит выбрать максимально удобные места расположения розеток. Получившаяся в результате схема розеточной сети в квартире, пригодится для последующего расчета стоимости и непосредственно электромонтажных работ в квартире, будет важной составной частью электропроекта.

Расположение розеток и выключателей доме

Содержание статьи:

До того, как начинать работу по монтажу электроосветительной аппаратуры в своем доме нужно распланировать расположение розеток и выключателей доме. Требуется обозначать места размещения в помещении электроприборов, нарисовать схему их расположения, провести расчеты требуемого их количества для комнаты.

Например, если это жилое помещение то в нем, располагается телевизор, настольные светильники, компьютер. Все это нужно учитывать до начала монтажа.

Если вы сталкивались с электромонтажом в своем жилище, то наверняка озадачивались этим вопросом и думали, на какой высоте устанавливать розетки и выключатели.

Если вам требуется монтаж этих приборов по всем правилам, то вам потребуется изучить Правила устройства электроустановок (ПУЭ), а конкретнее раздел, который затрагивает монтаж проводки в жилых помещениях. Так, например, вам в любом случае предстоит разобраться, как подключить розетки с заземлением, поэтому этими правилами пренебрегать не стоит.

Расположение розеток

  • В жилых комнатах высота розеток от пола составляет 0,2-0,3 м от уровня чистового покрытия. В семьях, у которых имеются маленькие дети, рекомендуется монтировать модели, которые имеют защитные шторки, т.к. на таком уровне они будут им легкодоступны.
  • Высота розеток на кухне должна быть 1,3 от поверхности пола. Это расположение может меняться в зависимости от расположения вашей мебели. К тому же не забывайте о требовании пункта 7.1.50 ПУЭ – самое меньшее расстояние от газопроводов должно быть не меньше, чем 0,5 метра.
  • В помещениях, которые имеют повышенную влажность (туалеты, душевые, ванные) они должны быть установлены не менее, чем 1 метр от пола. Запрещается их монтировать в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0,6 метра от дверного проема душевой кабины и обязательно должно быть подключение через защитный аппарат (УЗО).

Расположение выключателей

Имеется большое количество споров о том, какова должна быть высота установки выключателей – уровне опущенной руки или на высоте плеча?

В прошлые советские годы они ставились на высоте плеча человека, а именно около 170-180 см от пола. Сейчас, в основном, устанавливаются по евростандарту:

  • На стене от дверной ручки на удалении не менее, чем 10 см от проема двери;
  • Точка монтажа – 80-90 см, на уровне опущенной руки.

Многие думают, что это удобнее, чем прежние советские стандарты.

Если вспомнить о ПУЭ, то они не требуют конкретных значений по их местонахождению. Однако одну вещь требуется помнить:

7. 1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние до газопроводов должно быть не менее 0,5 м.

Из всех вышеуказанных правил и норм по расположению не нужно упускать основные принципы – чтобы все было удобно и как можно более практично.

Если вы живете в квартире или частном доме, в котором по каким-либо техническим условиям работы или по своим необходимостям необходимо изменять вышеуказанные расстояния, то, в принципе, ничего сверхъестественного не случится, т.к. каждый хозяин будет делать все под себя. Однако про безопасность себя и своих близких не нужно забывать.

А вот если вы будете размещать электротехнические изделия в каком-либо общественном месте, например в магазине, то высота установки розеток и выключателей должна соответствовать правилам ПУЭ и нужно выполнить все как требуется. Все дело в том, что помимо безопасности может впоследствии прийти какой-либо инспектор и оштрафовать вас за невыполнение общепринятых правил и норм.

Как спланировать электрику в новой квартире, чтобы потом не пришлось её переделывать

Особенно сложно в период ремонта приходится тем новосёлам, которые делают ремонт сами и не пользуются консультациями опытных строителей. Чтобы жить в новой квартире было комфортно, нужно сразу продумать, где будут расположены розетки и выключатели — а заодно спланировать, сколько розеток понадобится в каждой комнате. Рассказываем, что надо учесть при планировании электрики во всей квартире, чтобы не переделывать потом электрику заново или не портить интерьер лишними проводами и удлинителями.

Важно! Если вы не планируете покупать беспроводной пылесос или робот-пылесос, желательно установить ещё по одной  свободной розетке в каждой комнате — помимо тех, о которых мы говорим в этой статье.



В коридоре / прихожей

Здесь количество розеток зависит от того, какую технику вы хотите расположить в прихожей. Чаще всего это лампы, сушилка для обуви и wi-fi-роутер. То есть, вам понадобится 3-4 розетки, если вы не планируете какие-нибудь нестандартные решения. Что касается выключателей, то в прихожей обычно достаточно одного. Но если коридор большой или распланирован в виде буквы «Г», то лучше сделать два выключателя — каждый для своей зоны.



В зале / гостиной

Как правило, жильцы размещают в гостиной диван. Предусматривайте по одной розетке по обе стороны дивана — возможно, позже вы захотите повесить около дивана небольшие лампы или бра, а ещё будет удобно заряжать телефон, сидя на диване. Если планируете поставить тумбы около дивана, размещайте розетки между ними и диваном. Идеальная высота расположения розеток — 15-30 сантиметров от пола, но не выше дивана (просто, чтобы не портить интерьер). Выключатель логично расположить у входа в гостиную. Комфортная высота выключателя от пола — 75-90 сантиметров.



Кухня

А вот это уже посложнее. Поскольку в кухне располагается больше всего техники, стоит заранее начертить точный план расположения гарнитура и бытовых приборов, а затем прикинуть план электрики. Попробуем примерно прописать, сколько розеток и для какой техники вам понадобится.

Для встраиваемой техники. В основном, это холодильник, плита, духовой шкаф и вытяжка, и для каждого прибора — обязательно своя розетка. Розетки можно расположить за стенками соседних шкафов, для вытяжки — над кухонными шкафами. При этом нижний ряд розеток лучше установить в 7-10 сантиметрах от приборов. А вот розетку для вытяжки можно расположить на высоте 5-6 сантиметров от верхнего ряда кухонных шкафов. И не забудьте учесть, что для подключения плиты нужна трехфазная розетка.

Для мелкой бытовой техники. Обязательный минимум — 3 розетки, но все зависит от особенностей вашего быта. Как правило, основная мелкая техника — это чайник и микроволновка, а ещё одну розетку можно оставить свободной для блендера, электромясорубки и других приборов, которыми вы пользуетесь от случая к случаю. Лучше всего установить розетки для таких приборов над столешницей вашего кухонного гарнитура. А вот над плитой или мойкой их лучше не располагать — розетки могут испортиться от влаги или высокой температуры.

Дополнительные розетки. Многие, например, вешают на кухне телевизор. Если вы тоже собираетесь, то не забудьте установить под ТВ розетку. Конкретное расположение зависит от места для телевизора и диагонали экрана, но средняя высота от пола — 100-130 сантиметров.

Что касается выключателей, то для небольшой кухни достаточно одного для общего освещения. А если у вас кухня-гостиная, тогда лучше разместить два набора светильников над каждой зоной — один в зоне обеда и отдыха, а другой — в рабочей зоне. И под каждый набор освещения разместить свой выключатель, но удобнее поставить просто один выключатель с двумя клавишами.

Кроме того, многие делают дополнительное освещение в рабочей зоне и подсвечивают гарнитур. Учитывайте, что для такого освещения тоже нужны розетки и выключатели — по одному выключателю и одной розетке в общей раме для освещения встроенных шкафов и рабочей поверхности. Расположить их лучше в местах самого источника света. Для встроенных шкафов на высоте 5-10 сантиметров над шкафом, для рабочей зоны — 10-30 сантиметров над столешницей.



Ванная комната

Помните о том, что рядом с раковиной и перед зеркалом вы, скорее всего, будете пользоваться феном / плойкой / электробритвой. Поэтому возле раковины должна быть как минимум одна розетка для мелких приборов. Кроме того, если вы хотите сделать подсветку для зеркала, для нее тоже нужна будет розетка (высота от пола — не меньше 60 сантиметров, и столько же от ближайшего источника воды). Розетки рядом с ванной и душем не нужны, если только вы не поставили сантехнику с гидромассажем. Тогда потребуется розетка, и она не должна быть ниже выводов коммуникации водоснабжения.

Не забудьте о розетках для стиральной машины, а также водонагревателя (если планируете его ставить) и полотенцесушителя (если он у вас электрический, а не подключен к горячей воде). Такие розетки лучше расположить за техникой и на приличном расстоянии от воды. Розетку для стиральной машинки лучше располагать примерно в метре от пола. Помните, что для ванной и кухни стоит выбрать влагозащищенные розетки.

Для ванной хватит одного выключателя общего света: или со стороны ручки закрытой двери, или в коридоре, в 80 сантиметрах от пола и на расстоянии 10 сантиметров от дверного косяка.



Спальня

Здесь, наоборот, все довольно просто: у кровати лучше установить по две розетки с каждой стороны — для ламп / бра вечернего  освещения и для подзарядки телефона (особенно, если по бокам кровати вы будете ставить тумбы). Тогда будет удобно поставить розетки на 10-15 сантиметров выше тумбы.

Если в вашей спальне будет телевизор, то не забудьте поставить розетку и за него. Комфортная высота для размещения телевизора — 130 сантиметров, поэтому разместите розетку прямо там: когда повесите телевизор, её не будет видно. Кроме того, иногда жильцы объединяют спальню и рабочий кабинет в одной комнате и ставят компьютерный стол. Тогда над столом нужно установить ещё 3-4 розетки для компьютера, колонок, бесперебойника (если компьютер стационарный). Розетки лучше расположить на расстоянии 10-15 сантиметров от столешницы.

Выключатель общего освещения, как обычно, располагаем рядом с выходом, со стороны ручки закрытой двери. Стандартная высота от выключателя до пола — 75-90 сантиметров.



Дополнительно: дублирующие выключатели и «теплый пол»

Дублирующие выключатели добавят в ваш быт комфорта: например, в спальне такой выключатель можно установить рядом с кроватью, а в гостиной — рядом с зоной отдыха. Тогда вам не придется каждый раз вставать, чтобы включить или выключить свет.

Если вы планируете установить в квартире «теплый пол», не забудьте о датчиках (которые одновременно являются выключателями). Устанавливайте датчик рядом с помещением, где будет «теплый пол», но если не планируете пользоваться системой часто, то лучше расположить датчик ближе к полу, чтобы он не «мешал» интерьеру.

Как правильно должны располагаться розетки и выключатели в квартире - Здания высоких технологий - Инженерные системы

Главная|Как правильно должны располагаться розетки и выключатели в квартире

Как правильно должны располагаться розетки и выключатели в квартире

С каждым годом увеличивается количество приборов и гаджетов, без которых мы не представляем свой быт, и увеличивается количество проводов, опутывающих наши дома. Рассмотрим, как правильно разместить розетки и включатели, чтобы ими было комфортно пользоваться.

Планирование размещения розеток

Установка или перенос розеток и выключателей подразумевает, как минимум, косметический ремонт в помещении. Если вы заказываете дизайн-проект интерьера, то в приложении должно быть указано количество и расположение розеток и выключателей. Обратите на этот пункт внимание: дизайнер может не учесть, например, что вы любите работать на ноутбуке сидя в гостиной на диване. Все правки и пожелания вносите до утверждения проекта.

Если вы самостоятельно планируете интерьер и делаете ремонт, то ориентируйтесь на функции и оформление помещения, учитывайте, где будете размещать мебель. Только после разработки интерьера приступайте к расчету количества розеток. Если вдоль стены планируется гардероб или шкаф-купе, то нет смысла монтировать на ней розетки.

Нюансы размещение выключателей

Выключатель основного освещения размещают возле двери на высоте 75 – 90 см. При выборе высоты учитывайте средний рост взрослых членов семьи – всем должно быть удобно нажимать на клавишу отведя опущенную руку в сторону. Высота 80 см – оптимальная практически для всех. Выключатель не должен быть закрыт мебелью или открытой дверью – его размещают с той стороны, где размещена ручка закрытой двери.

Выключатели ванной комнаты, туалета и кладовой размещаются в коридоре, а в жилых комнатах, кухне и коридоре – внутри помещений.

Выключатели дополнительного освещения (декоративной или комфортной подсветки) можно расположить на любой стене ориентируясь на дизайн комнаты.

Особенности размещение розеток

Высота расположения розеток – причина многих споров. Не верьте «евростандарту» – 15 см от пола, а учитывайте только количество приборов. Для большего удобства рассмотрим каждое помещение в доме.

Коридор. Для коридора достаточно будет одной розетки в углу над плинтусом, на высоте 15-20 см от пола. Здесь можно будет подключить электрическую сушку для обуви или зарядить телефон гостя.

Ванная комната. Достаточно будет 1-2 розеток. Одна около зеркала для фена и электробритвы на высоте 100 см. Если стиральная машина стоит в ванной – для нее розетка размещается на высоте 50-60 см от пола. В ванной лучше использовать розетки со специальной защитой от влаги.

Гостиная. Для телевизора или домашнего кинотеатра достаточно двух розеток: одна для приемника, вторая для сабвуфера или внешнего ТВ-тюнера. Высоту размещения выбирайте исходя из расположения телевизора: шнур не должен свисать или тянутся к розетке, а полностью прятаться за экраном. На высоте 15-30 см от пола разместите по две розетки на каждой стене: для торшера, увлажнителя воздуха, зарядных устройств, игровых приставок, пылесоса.

Кухня. В кухне используется наибольшее количество техники: вытяжка, посудомоечная и стиральные машины, электроплита, мелкие приборы (миксер, блендер, микроволновая печь, кухонный комбайн и т.д.), холодильник, морозильная камера. Список растет с каждым годом.

Для холодильника розетка размещается на стене за ним на высоте 60-80 см. Для вытяжки монтируют розетку на высоте 180-200 см от пола. Для посудомоечной и стиральной машин, электроплиты розетки размещают на высоте 20-30 см от пола – для них вырезают отверстия по размеру в задней стенке кухонной мебели. Над уровнем рабочей поверхности (5-10 см) разместите три розетки для мелкой техники. Телевизор на кухне размещают на стеновом кронштейне. Оптимальная высота розетки – 180-200 см.

Спальня. Здесь будет достаточно по две розетки с обеих сторон кровати: для прикроватных ламп и дополнительных приборов. Возле туалетного столика будет достаточно одной розетки на высоте 60-70 см от пола для фена.

Рабочий кабинет. Компьютер потребует минимум пять розеток (системный блок, монитор, сабвуфер акустической системы и одна для настольной лампы, принтера или сканера). Возле стеллажей с книгами обычно обустраивают место для чтения: торшер и удобное кресло – это еще одна розетка. Две дополнительные розетки монтируют на свободной стене. Все розетки размещают на высоте 15-30 см от пола.

Детская. Детская комната обычно совмещает спальню и игровое место. Возле кровати потребуется розетка для ночника и две розетки для дополнительных приборов. Для этой комнаты выбирайте розетки со специальной защитой «от детей», а точнее – от детского любопытства. Отверстия для вилок защищены специальными клапанами и требуются усилия чтобы включить электроприбор в такую розетку.

Кондиционер. Розетка для кондиционера размещается на расстоянии 30см от потолка.

Как разместить розетки и выключатели вы решаете только с учетом комфорта и безопасности. Сейчас нет строгих стандартов для места размещения выключателей и розеток, и для их количества в каждой конкретной комнате.

Подсчитайте количество приборов, которыми вы будете пользоваться в каждом помещении постоянно и прибавьте еще две розетки для дополнительных приборов. Основные требования выдвигаются только к мастерам, которые будут проводить работы по монтажу электросети в доме: они должны быть специалистами.



Источник


Освещение.

Как правильно разместить розетки и выключатели в доме

Когда приходится распутывать провода, подсоединять удлинители для того, чтобы подключить будь то холодильник, телевизор, стиральную машинку или любую другую технику, это создает человеку определенные неудобства. Чтобы этого не произошло, необходимо подойти к размещению розеток и выключателей со всей серьезностью.

Введение

Сколько же нужно их установить и в каком месте лучше это сделать?

Для таких работ существует специальная схема – планировка размещения приборов подключения электроприборов.

Для того чтобы установить хотя бы одну розетку или выключатель в нужном месте, необходимо сделать как минимум небольшой косметический ремонт.

При грандиозном ремонте, необходимо заранее обговорить количество необходимых розеток, а также удобные места их размещения. К примеру, если вы планируете работать с ноутбуком лежа на диване или сидя в удобном кресле, тогда для подзарядки устройства нужна дополнительная розетка.

Если же планируется проводить ремонт своими силами, а также самостоятельно устанавливать выключатели и розетки, тогда сразу нужно составить схему их расположения. Но это необходимо делать только после того, как будет известно, где будет расставлена мебель. Если под одной стеной планируется установить большой гардеробный шкаф или шкаф-купе, то размещать в этом месте розетку нет необходимости.

Схему размещения розеток и выключателей однокомнатной квартиры можно посмотреть на этом чертеже:



Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

  1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток,  человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
  2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
  3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Особенности расположения розеток

В этом вопросе четких ответов, на какой высоте должна быть размещена розетка – нет. Многие электрики утверждают, что согласно нормам, розетку необходимо устанавливать на расстоянии 15 сантиметров от пола. Но, если у вас имеется много оборудования и такая высота вас не устраивает – поступайте так, как вам будет удобнее. Например, многие жители многоэтажек просят электриков рядом с выключателем установить и розетку. Это касается приборов, которые размещены непосредственно в коридоре.

Теперь давайте рассмотрим основные требования размещения розеток в каждом из помещений

Коридор

В этом помещении достаточно всего одной розетки. Ее желательно разместить в самом углу около плинтуса, высота – не более чем 20 сантиметров. В таком месте будет удобно включить фен, щипцы для волос, пылесос, зарядное для телефона, а также установить на ночь устройство для сушки обуви.

Возможно, если коридор имеет большую площадь, понадобится еще одна розетка. Ее можно установить рядом с выключателем.

Фото розетки в коридоре

Ванная

В этом помещении достаточно установить одну-две розетки. Как правило, самое удобное место — это рядом с зеркалом. Устройство устанавливают на высоте около метра, чтобы было удобно включить фен или электробритву.

Для стиральной машинки, которая размещена непосредственно в ванной комнате, необходимо отвести отдельную розетку. Ее размещают на высоте полуметра от пола. Кроме того, не стоит забывать о том, что в этом помещении необходимо применять специальные розетки, защищенные от влаги, а подключение розетки выполнять по всем правилам.



Комната для гостей

Для того чтобы подключить телевизор или домашний кинотеатр, достаточно установить две розетки – одну для приемника, а вторую для тюнера. Высота размещения должна выбираться из того, где будет установлен телевизор. При этом следует учитывать, что сам шнур от телевизора не должен быть натянут, а быть полностью спрятан за телевизором.

Кроме этого розетки в доме устанавливают на высоте 15-30 сантиметров от пола. Для зарядного, торшера и других приборов в гостиной желательно дополнительно разместить еще две розетки там, где они будут необходимы.

На кухне

В этом помещении используется самое большое количество техники:

  • вытяжка;
  • стиральная машина;
  • посудомоечная машина;
  • электроплита;
  • холодильник;
  • печь СВЧ;
  • морозильная камера;
  • миксер, блендер и т. д

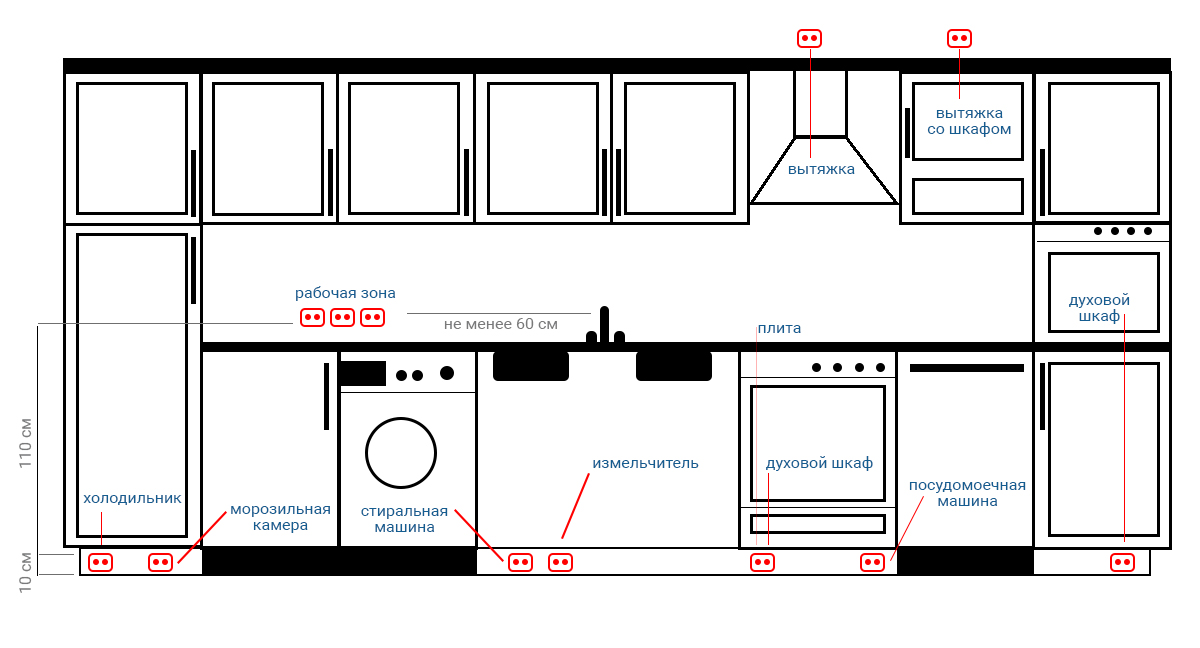

Чтобы кухня стала полноценным помощником, разместить выключатели, а самое главное – розетки, нужно по правилам. Итак, для того, чтобы подключить приборы, розетки нужно установить на таком расстоянии:

  • холодильник – от 60 до 80 сантиметров от пола;
  • стиральная, посудомоечная машины – от 20 до 30 сантиметров;
  • кухонная вытяжка – от 180 до 200 сантиметров;
  • электроплита – 30 сантиметров.

Для розеток отводится и специальное место. Самый удобный и практичный вариант – спрятать их сзади кухонной мебели. Кроме этого, в зоне рабочей поверхности для миксера, электрочайника и прочих электроприборов устанавливают несколько розеток. А для телевизора ее устанавливают так, чтобы установить телевизор на кронштейн, поэтому высота розетки должна составлять около 200 сантиметров.

Установка розеток и выключателейвыполняется следующим образом. Выключатель размещают один, а вот розеток – несколько, по одной с каждой стороны для ночников, находящихся на тумбочках и около туалетного столика. Розетки размещают на высоте от 60 до 70 сантиметров от пола. Также следует продумать, где вам будет удобно включать утюг – в этом месте также желательно установить дополнительную розетку.

В детской

Как правило, детская комната несет двойную нагрузку – спальную и игровую, поэтому в этом помещении устанавливают одну розетку для ночника и еще две для разных приборов. Следует учитывать, что дети весьма любознательны и активно познают окружающий мир. Именно поэтому, в целях безопасности розетка должна быть специальной, с защитой от детей. Также отверстия для вилок нужно дополнительно защитить специальными заглушками.

В рабочем кабинете

В этом помещении нужно подключить компьютер, поэтому розеток для него нужно установить не меньше пяти. Кроме того, отдельные розетки нужны для торшера, а также на свободной стене. Каждую размещают на высоте от 15 до 30 сантиметров от пола.

Для кондиционера, который может быть установлен и на кухне, и в гостиной, рабочем кабинете, детской и спальне, розетку размещают на расстоянии 30 сантиметров от пола.

Как разместить розетки и выключатели для дома, каждый хозяин должен решить сам, учитывая свой комфорт и безопасность. Стоит отметить, что строгих стандартов размещения выключателей и розеток в помещении на сегодняшний день не существует. Поэтому прежде,  чем приступить к ремонту, подсчитать приблизительное количество электроприборов в доме и добавить к этой цифре еще две розетки.



Как правильно спланировать электрику в квартире

От схемы электрики зависит ежедневный комфорт всех обитателей городской квартиры. Большинство из нас знает, что розеток много не бывает и располагать их лучше на уровне 25–30 сантиметров от пола, а выключатели — на высоте 85–90 сантиметров. Но этих базовых знаний недостаточно, чтобы сделать свой дом действительно эргономичным. Дизайнер Brainstorm Buro Галина Тишутина составила для The Village подробный гид по тому, как правильно спланировать электрику в квартире.

Текст

Галина тишутина



Автомат и УЗО

Однажды мы столкнулись с желанием заказчика сделать огромный по размеру щиток на пару дюжин автоматов в доме 1969 года постройки с газовой плитой. Казалось, что решение будет очень надёжным. Но в итоге такое большое количество автоматов не было оправданно.

Всё зависит от того, какой мощности вводной автомат стоит в самом начале цепи, то есть около электрического счётчика. Формула простая: мощность равна силе тока, умноженной на напряжение. Таким образом, если ваш вводной автомат на 25 А, то у вас будет 25 А х 220 В = 5,5 кВт всего для всех ваших электроприборов в квартире. А что будет, если вы включите немного больше в один момент времени? Все знают, что вышибет пробки. Но давайте разберёмся, что за этим стоит, и поймём роль автоматов.

Автомат мгновенно отключится при коротком замыкании или в случае УЗО (устройство защитного отключения) — при утечке тока. Его главная задача — не допустить нагревания и разрушения проводки при плавном росте нагрузки. То есть, когда зимним вечером вы включили слишком много потребителей энергии, автомат должен сработать первым, взять на себя удар, чтобы проводка осталась холодной, а значит, и целой. Чтобы выполнить эту задачу, мощность автомата должна быть напрямую связана с сечением кабеля, который к нему подключён.

Отсюда наш главный совет: внимательно посмотрите, каков материал вводного кабеля (медь или алюминий) в электросчётчике вашей квартиры, какого сечения этот кабель и в каком состоянии он находится. Это определит реальные возможности по суммарной мощности электроприборов у вас дома.

Мастер-выключатель

Если во время ремонта вы заново переделываете всю электрику, то стоит сделать систему «отель», о которой мы уже рассказывали. Всё, что нужно, — это завести все контуры освещения на отдельную группу автоматов в щитке. На практике это несколько дополнительных метров кабеля и определённые усилия по его прокладке. Но зато в схему можно включить мастер-выключатель, который через реле будет управлять этой группой автоматов. Мастер-выключатель выглядит как обычная клавиша, и размещать его лучше непосредственно у входной двери. А если квартира небольшая и освещения немного, то можно обойтись и обычным выключателем: он размыкает цепь до 2,2 кВт, чего вполне достаточно. Теперь, собираясь на улицу, вы нажимаете одну кнопку — и квартира погружается в темноту. Но при этом все бытовые приборы продолжат работу.

Прихожая и коридор

Для прихожей и коридора мы рекомендуем предусмотреть несколько сценариев. Наиболее универсальные — максимальный верхний свет, мягкая подсветка стен с возможностью регулировки направления (пригодится для подсветки картин и других объектов) и что-то точечное. В прихожей очень важно грамотно продумать подсветку ростового зеркала, избегая контрастных теней на лице смотрящего. Иногда утром кому-то из обитателей квартиры хочется незаметно собраться и уйти, не перебудив ярким светом всех остальных, поэтому вывод для небольшого светильника на столике в прихожей был бы очень кстати.

Если коридор длинный, то для удобства ночных внезапных прогулок в туалет или к холодильнику можно сделать нижнюю ночную подсветку, мы называем её «взлётка» — по аналогии со взлётно-посадочной полосой. Вы получите дополнительный комфорт, если подключите эти светильники к датчику движения: они самостоятельно мягко включатся, подсветят коридор, указывая путь, а потом через какое-то время выключатся. Главный плюс такого контура освещения — незаметность и комфортность, ведь светильники находятся близко к полу и поэтому не заставляют сонного человека жмуриться.

Хорошая идея в прихожей — продумать место, где разместится Wi-Fi-роутер и другие гаджеты, например NAS-накопитель. В этом месте нужно дополнительное количество розеток и как минимум кабель Ethernet для коммутации умного телевизора.

Спальня

В спальне наша главная рекомендация — использовать проходные выключатели. Они очень удобны: включить свет можно одним выключателем у дверей, а выключить уже другим, который расположен у кровати. Однако нужно следить за тем, чтобы электрик правильно подсоединил провода и выключатели были между собой в согласии по расположению клавиш. То есть если у дверей комнаты вы включили свет, нажав на верхнюю часть выключателя, то интуитивно вы будете пытаться нажать на нижнюю часть ответного проходного выключателя у кровати. И наоборот, а так как проходные выключатели не имеют заданного положения включения, они работают как качели. Этот небольшой нюанс сложно поймать во время ремонта, но он может быть очень заметным в повседневной жизни.

Также в планировке спальни мы всегда делаем «проверку детской кроваткой», стараясь смоделировать ситуацию размещения мебели, если в спальне какое-то время будет жить ещё и малыш. Даже если вы понимаете, что это не ваш сценарий на ближайшее будущее, его можно предусмотреть, чтобы сделать планировку более грамотной. К тому же, возможно, однажды это оценят как плюс потенциальные покупатели.

Гостиная и кухня

В гостиной, так же как и в спальне, важно грамотное использование проходных выключателей. Мы рекомендуем дублировать выключатели всех контуров около обеденного стола. Это очень удобно: не вставая, можно отрегулировать свет вокруг.

Традиционно уют и романтику над обеденным столом создаёт красивый абажур. Чтобы сделать регулировку лампочки плавной, используйте диммер. В этом случае располагайте диммер также на расстоянии вытянутой руки. Подумайте и над сезонным освещением. Например, определите место, где будет стоять ёлка, и решите, куда будет включаться гирлянда. В этом случае очень хорошо использовать розетки, которые управляются с выключателя.

На кухне постарайтесь предусмотреть, чтобы блок управления светом находился в зоне кухонного гарнитура и в досягаемости хозяйки. В случае если подсветки рабочей поверхности вдруг стало недостаточно, должна быть возможность одним щелчком быстро и легко добавить верхний свет.

На кухонном фартуке всегда хочется найти золотую середину по количеству розеток: с одной стороны, иметь достаточное их количество для всех гаджетов, а с другой — не получить слишком громоздкие блоки рамок. Наш совет — посчитайте гаджеты и добавьте про запас. Почти все помнят про розетку для чайника и микроволновки, но в последние годы к нам пришли бытовые кофеварки, а к ним капучинаторы и кофемолки. Ещё мультиварки, блендеры, хлебопечки и даже йогуртницы. Сколько инноваций ещё будет впереди, никто не знает, но предусмотреть для них розетки уже на этапе ремонта было бы хорошей идеей.

Санузел

За годы советского прошлого мы привыкли, что выключатели света санузлов находятся снаружи. В первую очередь это было вызвано соображениями безопасности, ведь внутри санузла могла быть значительная влажность, что привело бы к окислению контактов. Современные выключатели стали гораздо технологичнее, поэтому мы рекомендуем по возможности размещать выключатели внутри санузла. В этом случае никто не сможет выключить вам свет, когда вы внутри.

Мы также активно используем датчики движения с таймером на 5–7 минут для сценариев, в которых кто-то зашёл лишь быстро вымыть руки. Ещё в ванной комнате всегда очень интересно смотрятся уютные контуры света на уровне плеч и пола — подсветка зеркала, светильники, парящая подсветка ванной около пола и ниш в стенах.

Что касается розеток: в современной ванной комнате около раковины в дополнение к зубным щёткам, которые часто бывают электрическими, появились бытовые ирригаторы. Хорошо бы для каждого устройства иметь свою влагозащищённую розетку с крышкой, ведь открытые тройники в зоне раковины — не очень классная идея.

Гардероб

Если у вас есть гардероб, то в нём лучше предусмотреть как минимум два контура освещения. Один должен осветить всё пространство, поэтому он располагается достаточно высоко. А второй контур должен дополнительно акцентно подсветить ключевые места, например зеркало. И, конечно, не забудьте хотя бы про одну розетку: однажды она точно пригодится.

Детская

Особенность детской в том, что в этой комнате всё очень быстро меняется. Поэтому мы всегда рекомендуем использовать много контуров освещения, но не привязываться к стационарным светильникам и бра на стенах, чтобы оставить максимальную гибкость в расстановке мебели. Советуем планировать блоки розеток на каждую стену и использовать минимум два контура розеток, подключённых к выключателям, чтобы можно было получить уютное точечное освещение практически в любом месте комнаты.



ФОТОГРАФИИ: обложка — Дима Цыренщиков,
1 — shutterstock.com/Photographee.eu, 2 — Brainstorm Buro, 3 — Marko Subotin, 4 — shutterstock.com/Photographee.eu, 5 — shutterstock.com/WorldWide

как правильно расположить розетки и выключатели в гостиной комнате

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее

Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Запретные места

Любое место, где расположены розетки, должно быть доступным, чтобы в случае аварийной ситуации была возможность немедленного отключения приборов из сети. Не стоит устанавливать розетки за встроенной техникой и внутри нижнего яруса.

Недопустимо размещать их за шкафчиками, где находятся выдвижные ящики либо с доводчиками.

Установка электророзеток над плитой, варочной поверхностью также недопустима – из-за теплого воздуха изоляция кабеля может просто рассыпаться. От приборов до розеток должно быть безопасное расстояние. Также нельзя монтировать их над мойкой и под ней.

Соблюдая наши рекомендации и технику безопасности, вы качественно проведете ремонт и избежите многих ошибок.

Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение

— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.

— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и. так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

высота розеток и выключателей от пола

— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.

— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

2013-2017Ремонт квартиры своими руками. Строительный портал о ремонте квартир. Все про дизайн, интерьер, отделку.

Копирование целых статей или цитирование части материалов разрешается только с проставлением активной индексируемой ссылки на страницу статьи портала PostRemont.ru. Любое другое использование текстов и изображений требует согласования с редакцией. Несогласованное использование материалов преследуется по закону.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0. 3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Где размещать розетки в спальной и комнате для приема гостей?

В гостиной, как и комнате, отведенной для сна на какой высоте устанавливать розетку в целом совершенно неважно, в силу того, что в основном она будет применяться для торшеров, которые стоят на полу или же небольших ламп настольного типа. Нюанс будет заключаться лишь в обязательном заложении розеток по каждую из сторон кровати, и у всех кресел.

Гнездо, используемое для зарядного устройства лучше всего разместить рядом с тумбой около кровати или недалеко от дивана.

Позаботьтесь о том, чтобы в гостиной обязательно была пара слотов под домашний кинотеатр, музыкальную систему. Если вы любитель рыбок, то в таком случае не забудьте учесть необходимые розетки для подсветки, фильтра для воды у аквариума. К этим розеткам в будущем обязательно должен быть максимально легкий доступ.

Важный момент. Продумайте заранее то, каким будет во время уборки маршрут вашего пылесоса. Если площадь комнаты достаточно большая, то в таком случае наиболее удобный вариант расположения розеток в квартире – это в дальней части помещения и прямо на входе. Таким образом, вы избавите себя от необходимости постоянно растягивать шнур электрического прибора в постоянных попытках добраться до дальних участков комнаты.

Схема монтажа проводки

Чтобы рассчитать общую длину проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить схему электропроводки.

Рассмотрим способы соединения электрической цепи. Параллельный тип оказываем минимальное влияние на схему монтажа проводки. При таком способе входящие в цепь элементы не соединены друг с другом, но имеют два общих узла. В этом случае, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательный. Все элементы цепи располагаются друг за другом и не имеют узлов. В качестве примера можно привести одним проводом. Если сгорит одна лампочка, цепь разорвется — и погаснут все остальные.

Схема монтажа проводки зависит также от типа ее расключения.

«Звезда» — этот тип иногда называют бескоробочным, или европейским. Схематично его можно представить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в щиток, и в идеале отдельный автоматический выключатель. Достоинства такого типа расключения — безопасность и возможность контролировать каждую электрическую точку. К тому же в этом случае не требуется устанавливать распределительные коробки. Расключение подобного типа используют в системе «умный дом». Недостатками «звезды» являются как минимум троекратный расход провода по сравнению с остальными типами разводки и, соответственно, увеличение трудовых затрат на ее монтаж. Установить самостоятельно такой щиток сложно, и он обходится дороже обычного.

«Шлейф». Похож на предыдущий тип, но отличается экономичностью. Изобразить его можно следующим образом: розетка — розетка — розетка — электрощиток или распаячная коробка.

На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к щитку, либо к распаячной коробке.

Через распределительные коробки. Наиболее часто встречающийся способ, не требующий особых затрат. Именно так выполнялась разводка в советское время. От общего питающего стояка отходит ответвление, на котором в щитке стоят счетчик и один-три (редко больше) автоматических выключателя. Питающий кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы расключения применяются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется разводка в частном доме.

Питающий кабель входит во вводный распределительный щиток здания, где стоят несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления идут на ванную комнату, санузел и кухню. В каждой зоне электропроводка делится еще на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в щитке осуществляется разводка кабеля по типу «звезда». Далее питающие кабели отдельной зоны заходят в помещение, где для них используются свои варианты расключения. Например, силовая кабельная линия, идущая к розетке, подключается к другим розеткам данного помещения «шлейфом», а осветительная кабельная линия подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить прокладку проводов и расположить электрические точки, стоит заранее начертить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяина дома профессиональные электрики составят подобные схемы проводки по правилам электромонтажных работ, учитывая ход их выполнения, параметры безопасности, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации. Приведем пример подобной схемы для гостиной, где должны быть две группы розеток по три штуки в каждой, два проходных выключателя и три телефонные розетки.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

  1. Островная планировка, когда диван стоит по центру комнаты.

  2. Мебель стоит на достаточном удалении от стен.

  3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

  • в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

  • в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

  • максимально приблизить телевизор к стене;

  • избежать помех при монтаже кронштейна;

  • без труда подключить к ТВ любые кабели.

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

  • составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

  • мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

  • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
  • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
  • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

  • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
  • Основной выключатель ставится в комнате сразу при входе.
  • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Электроплан - Планирование электромонтажных работ

Трудно вызвать много энтузиазма по поводу выполнения электрического плана во время ремонта, но вы будете очень рады, если найдете время, чтобы выполнить его должным образом. Комната, в которой розетки и выключатели находятся в нужном месте, намного удобнее для жизни, чем та, в которой вам придется бродить в темноте, чтобы включить лампы.Мне нравится одно нажатие переключателя, чтобы сделать все - или почти все.

Первое, что нужно сделать при планировании комнаты - это расстановка мебели - подойдет даже грубый набросок. Когда у вас есть это и вы знаете, где, например, будут находиться диваны, вы можете отметить, где следует разместить каждую розетку. Это миф, что они не стоят много и что стоит вкладывать больше, чем нужно. Розетки не так привлекательны, и загонка проводов в стены может значительно увеличить счет вашего электрика.

Переключатели

- непростая задача для понимания: существуют трехклавишные, двусторонние, переключаемые, тележки или диммерные режимы. Мой мозг начинает заклинивать. Но сохраняйте спокойствие. Банды указывают количество переключателей на пластине, и каждый переключатель управляет отдельной схемой. Таким образом, трехклавишный выключатель будет выполнять три цепи, которыми могут быть потолочные светильники, настольные лампы и настенные светильники. Способы указывают количество переключателей, управляющих фарами. Итак, если у вас есть один выключатель на одном конце коридора и один на другом, работающий с одним комплектом света, то это будет двухпозиционный переключатель с одной группой.Укажите пластины переключателей, которые вы хотите - мне нравится True Edge с отделкой из латуни. Пусть их купит электрик, так как это может сбить с толку и делать это самому не удастся.

Спальни - это место, где нужно проявлять методичность. В идеале вы хотите иметь возможность контролировать все освещение хотя бы с одной стороны кровати, а также у двери. Поместите выключатели над прикроватной тумбочкой и в нескольких сантиметрах от кровати. Вставьте лампы в розетки на 5 ампер, иначе вы с ума сойдете, прыгая и вставая с постели, чтобы включать и выключать их все.

Я использую Urban Cottage Industries для изготовления фурнитуры, ламп Factorylux и льняной или шелковой ткани. Если вы используете эмалевые оттенки, выбирайте льняной флекс, так как он имеет такой же утилитарный вид. Эмалевые абажуры - хороший источник актуальных оттенков. В заключение, поставьте все на диммеры; сила света, которая вам нужна, сильно меняется в течение дня.

ШЕСТЬ ПРАВИЛ ДЛЯ ПРОЕКТИРОВАНИЯ ЭЛЕКТРИКИ, КАК ПРОФЕССИОНАЛЬНОЙ

1. Вставьте 5-амперные розетки для настольных ламп, чтобы их можно было включить на стене.

2. Подумайте о розетках в полу для светильников. Убедитесь, что розетка достаточно утоплена, чтобы, когда что-то подключили, крышка могла снова подняться и оставаться заподлицо с полом - ваш электрик может не подумать об этом.

3. Теперь можно купить розетки с портами USB. Стоит поставить на кухню парочку телефонов и айпадов.

4. Не идеально иметь розетку в середине стены за предметом мебели, так как вам придется постоянно перемещать мебель, чтобы добраться до нее.Вместо этого держите их ближе к краю мебели - именно здесь на помощь приходит план мебели.

5. Если у вас в ванной есть шкафчик, поместите в него розетку для бритвы для электрической зубной щетки.

6. Розетки на лестничной площадке и лестничной клетке пригодны для пылесосов.

Рита Заметки: как создать эффективное хранилище

Как добавить электрическую розетку в комнату (с видео)

Добавить розетку в комнату можно, не повредив стены.Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки, а не использовать удлинитель. Как показано в этом видео, наличие в комнате удлинителя и любых проводов, проложенных под ковром, может представлять опасность.

Нужен ли мне электрик для добавления розетки?

В целях безопасности для установки розетки в доме лучше обратиться к квалифицированному электрику. Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вам комфортно с электропроводкой, то вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям. Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

Как добавить электрическую розетку, 14 шагов
  1. Отключите все питание рабочей зоны на главной электрической панели.
  2. Обведите область разреза для каждой распределительной коробки.
  3. Просверлите угловые отверстия в полотне пилотной пилы.
  4. При необходимости просверлить раму для проводки.
  5. Пропустите электрические провода от отверстий в розетке к электрической панели, протянув 4 фута через стену.
  6. Снимите изоляцию с электрических проводов и прикрепите к электрической коробке.
  7. Присоедините белые провода к серебряным винтам и черные провода к латунным винтам, а затем к заземляющему проводу.
  8. Обмотайте коробку изолентой.
  9. Прикрепите коробку к стене и накройте отводной пластиной.
  10. Повторите действия для каждой необходимой розетки.
  11. Обесточьте всю электрическую панель, отключив главный выключатель дома.
  12. Установите дугогасительный выключатель, подключив белый и черный провод к выключателю.
  13. Подсоедините белый провод от нового выключателя непосредственно к нейтральной шине электрической панели.
  14. Снова включите главный прерыватель.

Инструменты и материалы

Нужна помощь в ремонте дома? Узнайте все о том, как домашняя гарантия может помочь.

Где разместить розетки в спальне | Где размещать розетки и выключатели

При выборе места размещения розеток и выключателей в спальне необходимо принять во внимание несколько важных соображений, чтобы убедиться, что вы принимаете правильные решения и будете уверены в своем выборе в долгосрочной перспективе.Ключевые факторы, которые следует указать, включают:

Стиль, отделка и функции

Выключатель и розетка отделка и то, как она сочетается с вашим интерьером, является важным фактором. Вы хотите создать современный или современный вид? Ваш стиль больше Традиционный или исторический, скандинавский или нейтральный? Розетки и выключатели входят в широкий спектр различных цветов и стилей, и наши краткие руководства по этим и аспекты, о которых стоит подумать:

  1. Стиль: стиль пластины ; Плоские тарелки отлично подходят для создания четкого стиля заподлицо и дополняют современную отделку.Рельефная тарелка более традиционна и хорошо сочетается со старинным, скандинавским и нейтральным стилями домашнего декора.
  2. Отделка : Подумайте, как отделка розетки будет сочетаться с вашим стилем декора. Например, отделка из латуни под старину будет хорошо сочетаться с классическим или старинным стилем интерьера, а отделка из черного никеля может лучше подойти к современному.
  3. Функция : подумайте, какие функции необходимы в вашей спальне. Это относится к типу переключателя света, типу переключателя (диммер, тумблер или тумблер) и типу необходимых розеток. Например, вы можете предпочесть иметь USB-разъем в определенных местах.

Позиционирующие розетки и переключатели

Выбор места для розеток и выключателей в спальне часто упускается из виду и недооценивается. Хотя вначале это может показаться довольно простым, это может привести в ярость, если это не будет продумано. Наиболее важные аспекты, о которых следует подумать:

Доступность - легко ли добраться до выключателей и розеток? Никто не хочет ходить по комнате, чтобы выключить свет, так что вам нужно несколько выключателей света? Для розеток лучше подумать о таких проблемах, как удлинители, ведущие к прикроватным лампам, которые могут быть неприглядными; и не забывайте современное проклятие необходимости заряжать свой телефон или электрические приборы: где это нужно делать? Вы хотите встроенные USB в розетки.

Visual Look - переполненные розетки могут выглядеть некрасиво, поэтому лучше всего расположить розетки там, где они доступны, но не на видном месте, т. е. если у вас есть столик с ножками, то между ножками под столом будет хорошее место. Если розетка находится над прикроватной тумбочкой, все провода питания будут видны. Если он расположен за столом, который трудно перемещается, доступ может быть ограничен.

Вы можете обнаружить, что со временем вы решите добавить мебель, настольные лампы, телевизоры и другую электронику, и не сможете извлечь из них максимальную пользу, или вам придется мириться с проводами, бегущими по краям комнаты - используйте дополнительные розетки, минимум по одной на каждой стене (в идеале две - тогда планировка комнаты будет соответствовать требованиям будущего) и с обеих сторон кровати.

Как только вы определитесь, где лучше всего поставить кровать, постарайтесь расположить розетки с обеих сторон. Вы также можете использовать одинарные или двойные розетки с USB-устройствами, чтобы вы могли заряжать такие устройства, как телефоны, планшеты и устройства для чтения электронных книг. Также розетки хорошо работают в углах, где вы, вероятно, разместите мебель или телевизоры. Рассмотрим коаксиальную розетку для телевизора в одном углу - возможно, в двух местах, если вы хотите перемещать вещи, и множество розеток и кабеля для передачи данных на будущее.

Вы также можете установить настенные светильники у кровати.Стоит поставить переключатели для них на доступном расстоянии от кровати. Проблема, которая может возникнуть, заключается в том, что если вы решите изменить положение кровати, вы можете немного застрять, поэтому тщательно подумайте о том, какое положение вы предпочитаете. Если ваши розетки расположены низко (а не на уровне прикроватной тумбочки), они не будут выглядеть слишком неуместно, если вы все же решите переместить всю мебель на новое место.

7 правильных шагов, которые нужно соблюдать при электромонтаже дома

Электросистема вашего дома - сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Создайте письменную схему

Разработайте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов вначале, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вам также следует оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где приборы потребляют больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжите сверление отверстий с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

9 типов электрических розеток в домах

Фото: depositphotos. com

Если не все электрические розетки в вашем доме выглядят одинаково, это потому, что существует много разных типов электрических розеток. Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.

Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным.В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.

1. Розетки на 15 А, 120 В

Наиболее распространены в старых домах и представлены в двух версиях:

Фото: depositphotos.com

  • Двухконтактные розетки имеют два длинных разъема для подключения и обеспечить незаземленное соединение.
  • Модель с тремя контактами добавляет заземляющий контакт и дополнительный вертикальный паз, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.

Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем. Для повышения безопасности и эффективности целесообразно выбрать более современные альтернативы из этого списка.

Подходит для: Легкого домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.

2. Розетки на 20 А, 125 В

Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип.Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.

Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных, посудомоечных машин и обогревателей.

Подходит для: Крупных бытовых приборов, которым требуется больше энергии.

3. Розетки на 20 А, 250 В

Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби-магазинов, требуется еще более высокий уровень мощности.Для таких целей следует выбрать именно этот тип электрической розетки.

Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 вольт необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше оставить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вам могут потребоваться розетки 30А или 50А.

Подходит для: Крупных бытовых приборов с очень высоким энергопотреблением и оборудования для магазинов хобби.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Фото: depositphotos.com

4. Розетки с защитой от несанкционированного доступа

Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. Эти типы электрических розеток используют встроенный физический барьер для предотвращения проникновения посторонних предметов.Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.

Подходит для: Безопасное использование в домах с детьми.

Фото: depositphotos.com

5. Выходы GFCI

Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде. Внутри это включает в себя такие помещения, как ванные комнаты, кухни, подвалы, места для ползания и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.

Эти розетки постоянно отслеживают протекание тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Цепь прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, как, например, если вы случайно уронили активный фен в ванну, когда она наполнена водой.Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.

Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.

6. Выходы AFCI

Некоторые электрические неисправности вызывают нагрев за счет дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла.Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск. Когда возникает дуга, выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальнях через специальный автоматический выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и полностью бодрствовать. Это также отличный вариант для кухонь и прачечных.

Подходит для: Предотвращение поражения электрическим током в спальнях и других спальнях, кухнях и прачечных.

7. Коммутируемые розетки

Если есть приборы или лампы, которые вы хотите держать постоянно включенными, даже когда они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный переключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки вам не потребуется новая электрическая коробка или дополнительная проводка.)

Подходит для: Приборы или осветительные приборы, которые вы хотите всегда держать подключенными.

Фото: homedepot.com

8. Розетки USB

Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто разделяя пластину с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.

Подходит для: Питание устройств, заряжаемых через USB.

9. Умные розетки

Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга энергопотребления. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.

Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.

Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Не хватает розеток? Вот что вы можете сделать

В моей спальне всего две розетки, и обе спрятаны за мебелью. Это означает, что я полагаюсь на удлинители для подключения зарядного устройства для телефона, зарядного устройства Kindle, зарядного устройства для ноутбука, будильника, ламп, телевизора, швейной машинки, Chromecast, и этот список просто продолжается.

Если, как и я, ваши торговые точки загружены, вы можете использовать несколько умных (и безопасных!) Решений.

Безопасность прежде всего и всегда

В первую очередь электрические розетки могут представлять угрозу безопасности. Перегрузка розетки может вызвать срабатывание автоматического выключателя, повысить риск поражения электрическим током или вызвать возгорание.Вы должны помнить о том, сколько вещей вы подключаете и что они собой представляют.

Согласно Национальной ассоциации противопожарной защиты США (NFPA), изделия, выделяющие тепло, такие как фены, обогреватели, тостеры или мультиварки, всегда следует подключать непосредственно к электрической розетке. Они потребляют слишком много энергии для безопасного использования с удлинителем или удлинителем.

Международный фонд электробезопасности и NFPA соглашаются, что временные решения, такие как удлинители и удлинители, не должны использоваться в течение длительного времени.Самый безопасный способ получить доступ к большему количеству электроэнергии в любой части вашего дома - это нанять электрика для установки новых розеток.

Но, как знает любой арендатор, это не всегда возможно. Прочтите несколько способов справиться с нехваткой розеток, когда вы не можете получить больше.

На вилке

Отводные краны добавляют больше розеток прямо у стенной розетки.

GE

Теперь, когда мы рассмотрели меры предосторожности, давайте поговорим о способах освободить место на розетке.Один из лучших вариантов - водопроводный кран, который подключается к существующей розетке и закрывает ее, чтобы добавить больше розеток.

Они обычно доступны в конфигурациях с тремя и шестью розетками, а некоторые даже предлагают порты USB для зарядки ваших устройств. Ищите отводы с защитой от перенапряжения, которые помогут защитить вашу электронику от разрушительных скачков напряжения.

Отойдите на некоторое расстояние

Если проблема в том, что ваши розетки находятся вне досягаемости, и вам нужно что-то, чтобы восполнить разрыв, а также добавить дополнительные розетки, удлинитель - правильный инструмент для работы.

Они бывают разных форм, размеров и длины шнура, обычно от 2 футов до 25 футов. Вероятно, у вас дома уже есть несколько таких, но знаете ли вы, какие меры предосторожности следует соблюдать при их использовании?

Советы по безопасности удлинителей

  • Не позволяйте легковоспламеняющимся материалам, включая подушки, простыни или одежду, закрывать ваши удлинители. Им необходим достаточный поток воздуха, чтобы предотвратить перегрев.
  • Точно так же избегайте заклинивания их за мебелью, которая не пропускает воздух, как комод.
  • Не подключайте удлинители последовательно друг к другу и не подключайте удлинитель к удлинителю, чтобы получить дополнительную длину или место для розетки.
  • Следите за тем, чтобы область вокруг удлинителя была чистой от пыли, которая может воспламениться от электрических искр.

Еще дальше

Если вам нужно подключить только один предмет, скажем, подвесную лампу в углу или зарядное устройство для ноутбука, которое просто невозможно достать, пора приобрести удлинитель.

Совершая покупки, точно знайте, для чего вам нужен шнур, и покупайте соответственно.Более тонкие внутренние удлинители никогда не следует использовать снаружи, так как они недостаточно прочные и могут изнашиваться.

Также убедитесь, что шнур может удовлетворить потребности в питании того, что вы к нему подключаете. Для большинства бытовых применений, таких как подключение лампы или зарядного устройства компьютера, должно хватить удлинителя, рассчитанного на ток до 13 ампер.

Чтобы точно определить, сколько ампер использует ваш источник питания постоянного тока, обратите внимание на потребляемую мощность и напряжение, которые обычно проштампованы или напечатаны на продукте. Разделите ватты на вольты, и вы получите усилители.

Оставайтесь в безопасности с удлинителями

  • Не прокладывайте удлинители под ковриками. Пешеходы могут повредить проводку в шнуре, что может вызвать искру и пожар.
  • Замените все старые удлинители или те, на которых есть признаки износа. Износ проводов представляет опасность пожара.
  • Не используйте удлинители для тепловыделяющих приборов.

Увеличивает ли ваш счет за электроэнергию энергия вампира? Вот как это узнать.

Чтобы узнать больше о домашнем хозяйстве, ознакомьтесь с Руководством CNET по умному образу жизни.

Как исправить частичное отключение электроэнергии

У всех нас были отключения электроэнергии. Может быть, во время шторма, или, может быть, тогда у вас было восемнадцать шнуров, идущих от одной розетки (упс), а может быть, совершенно случайно и без всякой причины. И во всем доме темно, и вся бытовая техника не работает, и совершенно ясно, что что-то пошло не так в очень централизованном порядке.

Но что делать, если это еще не все или ничего? У вас когда-нибудь отключалось электричество только в одной комнате? И, может быть, вы замените лампочку, а может быть, даже замените ее снова, прежде чем поймете, что будильник тоже не горит и проблема не в лампочке, а во всей комнате.

Это странно, когда в доме всего одна комната, а все остальное гудит так ярко и весело, как будто ничего не произошло. Для этого может быть много причин, некоторые из них стандартные и легко устранимые, но некоторые из них немного более серьезные.

Что такое частичное отключение электроэнергии?

Когда вы испытываете частичное отключение электроэнергии, обычно нарушается линия энергокомпании. Это означает, что доступна только одна фаза электричества, поэтому другая половина вашего дома получает питание нормально. Чтобы упростить его, частичное отключение
- это отключение, которое происходит только в определенных частях вашего дома или коммерческого помещения. В то время как полное отключение электроэнергии происходит, когда отключается электричество во всем здании.
Если вы столкнулись с частичным отключением электроэнергии, ознакомьтесь с приведенным ниже руководством, чтобы понять причину проблемы и безопасно ее решить.

Что вызывает частичное отключение электроэнергии?

Поврежденный автоматический выключатель и неисправная панель - самые большие виновники, когда дело доходит до того, что вызывает частичное отключение электроэнергии в домах. Повреждение обычно происходит из-за перегрузки электрической цепи или короткого замыкания из-за неисправного провода или прибора. Вот некоторые другие причины, которые могут вызвать частичное отключение электроэнергии:

● Перегрузка электросети
● Один или несколько предохранителей
● Текущие погодные условия
● Отказ автоматических выключателей
● Плохие соединения на трансформаторах


Эти проблемы могут быть разрешается лицензированным подрядчиком-электриком, поскольку работа с электричеством может быть опасной. Если вы обнаружите, что отключилось электричество только в одной комнате, вот что вам следует сделать для устранения неисправностей, которые являются безопасными и могут быть эффективными:

Ищите сработавший выключатель

Наиболее вероятная причина - сработавший выключатель. Это может произойти, когда электрическая цепь перегружена, или неисправный прибор или поврежденный шнур вызывает короткое замыкание системы. Во-первых, вам нужно отключить все приборы в комнате, так как одна из них, скорее всего, вызвала срабатывание предохранительного устройства. Затем найдите панель автоматического выключателя, ранее известную как блок предохранителей (часто в подвале, гараже или в задней части дома).Один из переключателей должен быть выключен - это тот, который сработал. Просто переверните его, чтобы восстановить питание.

Иногда бывает трудно определить, какой прерыватель сработал. Если вам повезет, на вашем блоке предохранителей каждый выключатель будет четко обозначен соответствующей комнатой . .. но часто это не так. Чтобы найти правильный выключатель, внимательно присмотритесь - иногда он будет двигаться только очень немного вниз, а не полностью в положение «выключено». Чтобы сбросить его, сначала потяните его полностью вниз (до «выключения»), а затем переместите обратно в положение «включено».

Если выключатель снова сработает, отключите одно или несколько небольших приборов или электронных устройств и попробуйте еще раз. Причина может быть в неисправной вилке одного из ваших устройств или в перегрузке цепи.

Перезагрузите кнопку GFCI

Если питание по-прежнему не работает, проверьте пластины розеток на наличие розетки GFCI. Это предохранительное устройство, расположенное посередине пластины между верхним и нижним патрубками. Он выглядит как две маленькие кнопки, одна для «теста», а вторая для «сброса».Попробуйте нажать кнопку с пометкой «Сброс», и если она сработала, вы сможете полностью ее нажать. Если это была проблема с розеткой GFCI, это должно восстановить питание.

Имейте в виду, что розетка GFCI может быть расположена в другой комнате, возможно, даже в комнате, где еще есть электричество. Если вы не можете найти розетку GFCI на какой-либо из панелей розеток в комнате, в которой наблюдается потеря мощности, то поищите розетки GFCI в других комнатах.

Когда вызывать электрика

После того, как вы проверили и сбросили выключатели, а также проверили и сбросили розетку GFCI, ваше питание должно вернуться.Если это не так, то пора вызвать на помощь электрика. У проблемы может быть много разных причин, таких как неисправная проводка, неисправный выключатель или повреждение термитом, но проблемы с электричеством являются серьезными и должны быть оценены профессионалом. Помните, что если у вас когда-либо произойдет отключение питания, сопровождающееся шипением или хлопком, или если вы почувствуете запах гари, немедленно сообщите об этом квалифицированному электрику. Удачи!

Сэйвард Ребхал пишет для Networx.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
