Вентиляция в каркасном доме как правильно: Вентиляция в каркасном доме, вытяжка, как правильно сделать, схемы устройства, фото

пошаговая инструкция +Видео и схемы

Грамотно просчитанная и тщательно спланированная вентиляционная система в каркасном доме является необходимой частью комфортной домашней атмосферы. При проектировке каркасного дома нужно продумать и устройство вентиляции. Если не  продумать подачу свежего воздуха в каркасный дом заранее, то жильцы рано или поздно столкнуться с вопросом «Как провести вентиляцию в деревянном доме?» Решим этот вопрос вместе с вами.

Содержание:

Каркасный дом можно отнести к современным строениям, практически герметичный за счет пластиковых оконных конструкций и дверей. Поэтому существует мнение, что в домах подобного рода душно, так как материал стен и потолков считается плохо «дышащим».

На практике кирпичные и деревянные «дышащие» стены не будут успевать поглощать всю влагу, которую выделяет человек при дыхании, готовке пищи и купании. В домах старого типа функцию вентиляции исполняли не «дышащие» каменные стены, а щели в деревянных окнах и дверях.

Монтаж и установка вентиляционной системы в каркасном доме – это довольно дорогое мероприятие, но вопрос о ее целесообразности обязательно возникнет. Особенно, если вы решите строить дом самостоятельно.

Каркасный дом для сезонного проживания

В данном доме как такового устройство вентиляции не потребуется. Весной и летом окна и двери, как правило, открыты. В ванной комнате и туалете для естественной вентиляции делается маленькая форточка.

Если у таких помещений нет стен, которые выходят на улицу, вы можете собрать всю систему вентиляции каркасного дома своими руками, и она обойдется вам недорого.

Вентиляция своими руками недорого

Каркасный дом для круглогодичного проживания

Устройство вытяжки в каркасном доме

В ванной комнате, туалете и на кухне обязательно нужно оборудовать вытяжку с механической тягой. И необходимо разработать схему постепенной подачи жильцам дома свежего подогретого воздуха, чтобы избежать перепадов температуры, неизбежных при проветривании помещения.

Монтаж и установка естественной вентиляции в каркасном доме

При оборудовании естественной вентиляции вашего каркасного дома свежий воздух проникает в дом с улицы через неплотно закрытые окна и дверные коробки. Далее переходит из коридора в санузел или кухню и вытягивается вентиляционным каналом.

Но при технологии возведения каркасных домов наличие щелей в окнах и дверях исключено, поэтому, для правильной работы естественной вентиляции в стены монтируются специальные приточные клапана.

Приточный вентиляционный клапан

Вентиляции обычно встраивают в каркас, и это делает их совершенно незаметными. Для этого применяют пластиковые либо асбоцементные трубы. Трубы из металла мы не рассматриваем, так как они не подойдут, потому что ухудшают теплоизолирующие свойства и шумовая нагрузка от них значительно выше.

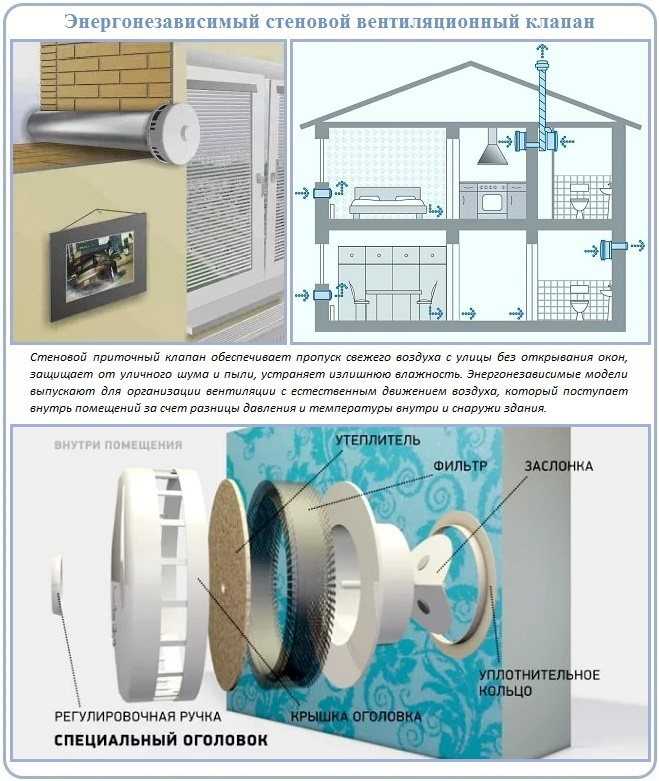

Приточный клапан — это аккуратное маленькое устройство, оно обеспечивает поступление свежего воздуха в дом. Многие типы клапанов для естественной вентиляционной системы каркасных домов имеют фильтры воздуха и шумоглушители. Снаружи выход вентиляции прикрывается специальной решеткой, которая предохраняет ее от проникновения грызунов, птиц и крупных насекомых. Изнутри монтируется заслонка, которая регулирует интенсивность подачи свежего воздуха.

Механизм действия при естественной вентиляционной системе каркасного дома опирается на разницу в давлении и температуры воздуха внутри дома и на улице. Тяга будет минимальной в теплое время года, потому что разница температуры и давления минимальной. Именно поэтому в вытяжные каналы кухни и санузла принято устанавливать дополнительные вентиляторы.А чтобы работа их была более рациональна, подключают специальные датчики влажности, которые запускают и останавливают вентилятор.

Это самый простой способ установки вентиляции каркасного дома. Но естественная вентиляция будет действовать лишь в маленьком каркасном доме. С большими площадями она не будет справляться, это будет заметно по духоте и появлению плесени в углах помещения.

Монтаж и установка принудительной вентиляции в каркасном доме

На сегодняшний день немногие смогут собрать и установить вентиляцию в каркасном доме. Тем не менее, это лучший вариант, чем ее отсутствие. Нормальный микроклимат в каркасном доме можно достигнуть установкой принудительной вентиляции.

При такой системе отток и приток свежего воздуха обеспечиваются работой вентилятора. При этом уличный холодный воздух предварительно фильтруется и нагревается.





Рассмотрим схемы принудительной вентиляции в каркасном доме:

•  Принудительная система вытяжки отработанного воздуха, создает разряжение в комнатах. Воздух будет всасываться в дом через специальные приточные клапаны;
•  Принудительный приток свежего воздуха будет создавать увеличенное давление внутри помещения. Отработанный воздух будет вытесняется на улицу на кухне и санузлах через вентиляционные каналы;
•  Принудительный приток и выдув воздуха. Примерно равные объемы свежего воздуха будут подаваться в помещение с улицы, и вытягиваться механической тягой;
•  Принудительный воздушный обмен с рекуперацией тепла. Данная схема вентиляции в каркасном доме будет согревать весь приточный воздух, используя при этом тепло уже отработанного воздуха. Это современное экономическое решение.

Эффективным считается последний вариант вентиляционной системы каркасного дома, хотя он существенно дороже, если сравнивать с другими. А ее установку и монтаж осуществляет специалист. Всем владельцам каркасных домов из специальных СИП-панелей не нужно задумываться о том, как провести вентиляцию. Вентиляционные каналы уже встроены в стеновые панели. Рассмотрим наиболее подробно более доступные комбинированные схемы.

Комбинированная вентиляционная схема каркасного дома

Комбинированная вентиляционная система

Комбинированная вентиляционная система обеспечит качественное проветривание каркасного дома при малых затратах.

Отработанный воздух будет вытягиваться из всех помещений по специальным вентиляционным каналам. Количество и площадь всех сечений вентиляционных каналов будут зависеть от размеров каркасного дома, но в среднем для установки вентиляции в доме придерживаются следующих пропорций: до 200 кв. метров площади нужно от 6 до 8 вентиляционных каналов.

Вентиляционные каналы производят из пластиковых или асбоцементных труб, которые соединяют в специальный металлический коллектор. Сюда монтируют вытяжной вентилятор. Вентиляторы по своим свойствам бывают достаточно простыми, которые включаются вручную или автоматически. Либо запускаются специальными датчиками влажности, которые устанавливают внутри всех комнат либо инфракрасными датчиками, которые реагируют на появление жильцов дома. Главный момент, который достаточно сложно учесть хозяину дома при установке вентиляции: мощность вентилятора должен просчитывать специалист.

Приток всего свежего воздуха осуществляется при помощи приточных клапанов, которые обычно встраивают в рамы пластиковых окон или, как мы уже писали выше, монтируются в стены дома.

Владелец каркасного дома вполне может собрать такую схему вентиляции своими руками, учитывая все технологии используемых материалов и соблюдая аккуратность и точность. Но есть основной минус данной вентиляции: зимой в каркасный дом будет проникать холодный уличный воздух. Как вывод, увеличиваются расходы на обогрев всего дома.

В каких случаях вентиляция каркасного дома своими руками не будет работать

Проветривание в схеме

Собранная своими руками вентиляционная система каркасного дома будет работать плохо если:

•  во всех комнатах «спертый» и «тяжелый» воздух, трудно дышать. Заходя с улицы, вам сразу хочется открыть все окна или форточки;
•  в ванной комнате или на кухне в углах и на стенах появляется грибок. Естественная вентиляционная система в каркасном доме не справляется с увеличенной влажностью;
•  на окнах образуется конденсат. Это будет означать, что влажность в доме очень высокая, а воздухообмен минимальный.

Особенности установки вентиляции в каркасной постройке.

Вентиляция в каркасном доме – вопрос, который волнует не только владельцев строений, но и тех, кто только планирует заняться каркасным строительством. За счет высокой герметичности внутренних помещений, бытует мнение, что в доме создается настоящее ощущение полиэтиленового мешка и без дорогой вентиляции прожить в доме будет довольно проблематично.

Сегодня мы поговорим о видах систем вентилирования, расскажем, как реализовать проекты вентиляции в каркасном доме различной сложности. Стоит помнить о том, что совсем без вентиляции обойтись не получится, причем касается данный принцип любых жилых строений. Если в доме не налажена система вентилирования, о нормальной и комфортной жизни можно просто забыть.

Содержание статьи

1. Система вентиляции
2. Необходимость вентиляции
3. Устройство вентиляции
   • Особенности вентиляции
4. Естественная вентиляция
5. Принудительная вентиляция
   • Организация вентиляции
6. Смешанная вентиляция
7. Монтаж вентиляции

Система вентиляции

Каркасные дома принято считать энергоэффективными строениями. Во внутренних помещениях создается практически максимальная герметичность, особенно, если используются современные металлопластиковые окна и сейф двери.

Вентиляция прячется под потолок.

Нужна ли вентиляция в каркасном доме? Можно дать однозначный ответ – без системы вентилирования просто не обойтись. В деревянных домах вентиляция происходит через щели в окнах, дверные коробки и стены. А каркасные стены не поглощают влагу, которая выделяется человеком во время дыхания, приготовления пищи и купания в ванной.

Отсутствие вентиляции в каркасном доме спровоцирует повышение влажности воздуха. В конечном итоге в таком доме будет душно, появится плесень и грибок.

Устройство вентиляции в каркасном доме – это довольно дорогостоящее мероприятии, поэтому часто возникает вопрос о целесообразности организации системы. Особо остро вопрос стоит в случаях, когда строительство проводится собственными силами и на счету каждая копейка.

Необходимость вентиляции

Необходимость вентилирования напрямую зависит от того, для каких целей будет использоваться каркасный дом. Если вы планируете проживать в нем исключительно в летне-осенний период, без вентиляции можно обойтись. Летом в таком доме все открыто, создается достаточный воздухообмен. В таких домах желательно заранее продумать наличие небольшой форточки в ванной и туалете. Если стены в этих помещения не выходят на улицу, придется заняться сбором самой простой вентиляции в каркасном доме своими руками.



Схема устройства вентиляции.

Если на дачу вы планируете приезжать периодически на протяжении всего года, желательно организовать вытяжку с механической тягой в местах, где это действительно необходимо.

Если каркасный дом будет использоваться на постоянной основе, следует организовать принудительную систему вентилирования помещений, которая будет оборудована рекуператором воздуха. Только правильно работающая система вентилирования поможет избежать скачков температуры в помещении и исключит необходимость проветривания комнат в ручном режиме.

Устройство вентиляции

Простая вентиляция в каркасном доме позволяет не только регулировать показатели влажности и поддерживать оптимальную температуру воздуха, но и выводить из помещения различные раздражители для дыхания, которыми могут выступать остатки строительных материалов, пыль, бытовая химия.

Простейшая вентиляция в каркаснике.

При устройстве естественной вентиляции в каркасном доме своими руками обязательно должен создаваться перепад давления, в ином случае воздушные массы просто не будут перемещаться по вертикальному стояку. Правильно организованная вентиляция поможет обновлять воздух в комнате без дополнительных дорогостоящих приборов.

На заметку

Обращайте внимание и на сечение и длину канала. Длина должна быть не менее 6 метров, сечение – не менее 100 на 100 мм. В ином случае вентиляция будет работать слабо из-за недостаточного ускорения воздуха.

Особенности вентиляции

Система вентиляции в каркасном доме имеет несколько особенностей:

• Вентиляционный канал в конструкцию можно встроить во время возведения каркасного дома, что способствует ускорению процесса строительства;
• Вентиляция часто реализуется посредством укладки труб разного диаметра (для создания перепада давления). Оптимальным вариантом является использование труб из пластика. Применение такого материала позволит улучшить эффективность обмена воздуха;
• Нежелательно в каркасных домах использовать элементы вентиляции, выполненные из металла. Дерево плохо контактирует с данным материалом, в итоге конструкция начинает терять свои уникальные теплоизоляционные свойства.

Все стенки каналов вентиляции в обязательном порядке должны иметь ровную и гладкую структуру. Любые неровности могут спровоцировать снижение тяги воздуха. Важно также соблюдать нормы по диаметру каналов, в ином случае это может привести к возникновению непроходимости воздушных масс.

Система вентиляции каркасного дома своими руками на работоспособность проверяется с помощью спичек, свечки или зажигалки.

Просто поднесите пламя к вентиляционному каналу, если оно отклонится в сторону вентиляции – она работает правильно.

Для усиления эффективности вентиляции стен каркасного дома можно использовать специальные вентиляторы. Такая система способна будет переносить до 30 кубометров воздуха за час. Чаще всего подобные системы устанавливают в помещения, где воздухообмен необходим в большей степени, например, в ванной.

Если вы решитесь использовать вентилятор, заранее подумайте о расположении электрических проводов. Если в помещении слишком высокая влажность, можно устранить ее, комбинируя естественные и искусственные вентиляционные системы. Комбинированная система является менее затратной.

Естественная вентиляция

Разберемся в вопросах организации естественной вентиляции в каркасном доме. Для такой системы характерен постоянный приток свежего воздуха в дом через естественные источники. При этом вывод отработанного воздуха производится через каналы вентиляции, которые устанавливаются в технических помещениях — туалет, бытовка и ванная каркасного дома.

Короб вентиляции.

Приток воздуха осуществляется из-за разности давления снаружи и внутри дома. При этом не стоит забывать, что современные окна и двери создают герметичные условия, за счет чего естественная вентиляция или очень слабая, или отсутствует вовсе.

Работающая схема вентиляции в каркасном доме должна в обязательном порядке содержать приточный стеновой клапан. При этом оборудовать вентиляционные каналы можно самостоятельно. Для этих целей подойдут обычные пластиковые трубы. Именно приточный клапан будет обеспечивать постоянную циркуляцию воздуха в помещении.

Приточный клапан обязательно снабжается решеткой с уличной части. Это позволяет предотвратить проникновение внутрь канала посторонних предметов, которые могут нарушить работу клапана. В конструкции также имеется воздушный фильтр для первичной обработки потоков воздуха и поглотитель шума.

На заметку

Изготовить приточный клапан можно самостоятельно. Для этого в стене высверливается отверстие диаметром от 50 до 130 мм. В образованную нишу вставляется пластиковая труба подходящего диаметра, с внешней стороны она закрывается решеткой, с внутренней устанавливается материал для изоляции уличного шума и воздушный фильтр.

Не забывайте о том, что простая вентиляция в каркасном доме является малоэффективной. Ее работы будет недостаточно для того, чтобы не дать грибку и плесени активно размножаться внутри каркасного дома. Для улучшения тяги приточный клапан может снабжаться вентилятором. Можно добавить к конструкции приборы для учета влажности, тогда работа вентилятора будет активироваться лишь при определенных условиях.

Видео вентиляции в каркасном доме поможет ознакомиться с принципом работы естественной системы вентилирования. В сети также можно найти многочисленные видео-инструкции на тему «Как сделать вентиляцию в каркасном доме».

Принудительная вентиляция

Гораздо более эффективной является принудительная вентиляция в каркасном доме. Обустроить ее самостоятельно своими руками довольно проблематично, поэтому для выполнения работ желательно пригласить квалифицированного технического специалиста, который выполнит расчеты и произведет монтаж.

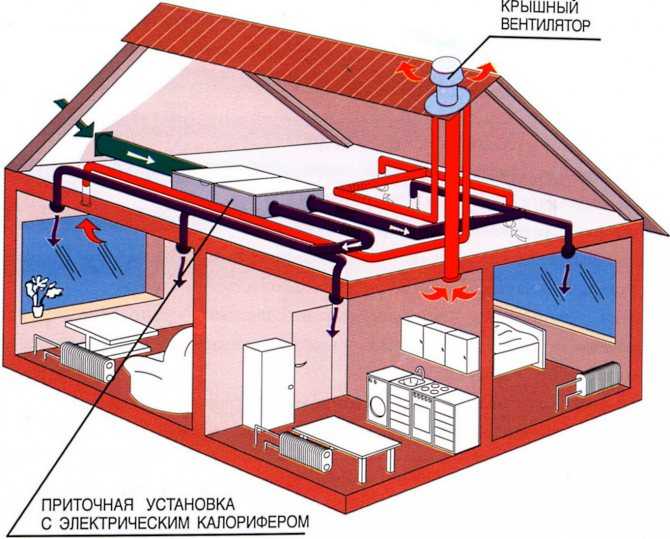

Принудительная вентиляция в каркасном доме работает за счет приточных и вытяжных вентиляторов, которые обеспечивают приток свежего воздуха в помещение и выводят уже загрязнившийся воздух наружу. Конструкция современных установок дает пользователю возможность самостоятельно регулировать оптимальный объем входящего воздуха.

Еще одно достоинство современных систем – очищение уличного воздуха от пыли и прочих загрязнений, подогрев до оптимальной температуры. Подогрев будет особо актуален в холодное время года.

Организация вентиляции

Принудительная вентиляция может быть организована несколькими способами:

1. Приточная вентиляция в каркасном доме с рекуперацией. Актуальна в широтах с холодным климатом. За счет использования специального прибора, рекуператора, входящий в помещение воздушный поток нагревается, за счет чего помещение получает дополнительное тепло.
2. Вытяжная вентиляция в каркасном доме. Отработанный воздух из помещения выводится принудительным путем, за счет разности давления через приточный клапан в комнату поступает свежий воздух с улицы.
3. Приточная вентиляция. В данном случае воздух принудительно всасывается в помещение с улицы, при этом он вытесняет уже загрязненные воздушные массы, они выводятся из помещения через вентиляционные каналы.
4. Приточно-вытяжной способ вентилирования. В такой системе и нагнетание, и выведение воздуха осуществляется принудительным путем с помощью вентиляторов.

Приточно-вытяжная вентиляция.

В качестве примера приточно-вытяжной системы можно предложить схему, состоящую из следующих элементов:

• Решетка для забора воздуха;
• Воздушный клапан — если система перестает работать, клапан не дает воздуху попадать в помещение;
• Воздушные фильтры — защищают систему и воздух в помещении от попадания различных загрязнений;
• Вентилятор — обеспечивает принудительное нагнетание уличных воздушных масс и вывод уже отработанного воздуха;
• Система труб для распределения и отвода воздуха;
• Элементы управления — регулировка потока входящего воздуха, управление всеми элементами системы, датчики влажности.

Утепление вентиляции в каркасном доме базальтовой ватой проводить необязательно. Пластиковые трубы не промерзают, они защищены от коррозийных процессов. Если вы все же решили использовать в конструкции именно металлические трубы, обязательно проведите утеплительные мероприятия в процессе монтажа всей системы.

Смешанная вентиляция

В каркасных домах, которые и с фасада, и с внутренней части защищены от проникновения потоков воздуха, часто используются смешанные виды вентилирования. Организовать такую систему в разы проще, при этом она требует меньших денежных затрат, чем обычная автоматизированная принудительная вентиляция.

Система вентиляции.

Смешанный тип вентиляции предусматривает сочетание элементов естественной и принудительной вентиляции. Организация такой системы будет актуальная при ограниченном бюджете строительства.

В рамках системы вентиляционные шахты и отверстия с естественным притоком и оттоком воздуха устанавливаются повсеместно, при этом элементы принудительного вентилирования монтируются в проблемных местах дома, когда необходимо обеспечить наибольший приток свежего воздуха. В смешанной системе участки с принудительной вентиляцией имеют минимальную протяженность, в основном они располагаются на кухне, в туалете или ванной комнате.

Монтаж вентиляции

Монтаж вентиляции в каркасном доме начинается на этапе, когда уже готов сам каркас и выполнена внешняя обшивка здания. Все необходимые отверстия для вентилирования предусматриваются еще на стадии разработки проекта.

На первом этапе в отверстие производится установка трубы, монтируется канальный вентилятор. Все стыки обязательно обрабатываются монтажной пеной. Система оставляется в покое до тех пор, пока пена не приобретет необходимую прочность. После застывания пены производится установка элементов управления, монтируются воздушные фильтры, поглотители шума и другое дополнительное оборудование.

Далее по ранее составленной схеме проводится разводка вентиляционных каналов. Обязательно проверяется качество и герметичность системы на стыках, в местах крепления. Проверяйте работоспособность системы до утепления и внутренней обшивки стен, так как в дальнейшем произвести ремонт конструкции будет проблематично

Добавление вентиляции к А-образной крыше

Логотип GBA горизонтальной Логотип GBAFacebookLinkedInEmailPinterestTwitterInstagramЗначок YouTubeЗначок навигации Значок поискаГлавный значок поискаЗначок воспроизведения видеоЗначок плюсЗначок минусЗначок изображенияЗначок гамбургераЗначок закрытияСортировкаПерейти к содержимому

Большой Каркасный дом, из-за большой крыши невозможно обеспечить требуемую вентиляцию софита?

публикую это из-за другого вопроса, который я задал недавно, и который заставил меня подумать, что я не могу обеспечить достаточную вентиляцию для моей крыши

площадь крыши 3300 кв. футов, без чердака, всего 1-2 дюйма пространства между крышей и изоляцией

насколько я понимаю, правило 1:150 означает, что мне потребуется 22 кв. фута воздушного потока, это невозможно с любым вентилируемым софитом на рынке я не могу получить и половины этого, если я не правильно рассчитываю

что мне здесь делать или я не правильно рассчитываю?

Чердачного дома нет, все открыто, крыша имеет крутизну 58 градусов, высоту 32 фута с каждой стороны, высоту 28 футов в центре и длину 50 футов, фермы 24 дюйма в центре

Я собираюсь установить вентиляционные перегородки из пенополистирола в каждом канале от софита до конькового вентиляционного отверстия, а затем положить на них минеральную вату r38, а затем гипсокартон

Я на юго-востоке

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.

Начать бесплатную пробную версию

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 17 марта
• 3 марта
• 17 февраля

Руководство по продукту Посмотреть больше

• 20 февраля
• 27 января
• 23 января

Эта функция была временно отключена во время предварительного просмотра бета-версии сайта.

Для доступа к этой функции вы должны быть подписчиком журнала.

Подпишитесь сегодня и сэкономьте до 44%

Подпишитесь

Или узнайте больше

Уже подписчик?

Войти

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляционной системы
• Опции устройства вентиляции
• Предоставление самостоятельности
• Шаги строительства системы
  • Выбрать тип вентиляции
  • Проектные расчеты
  • . Шаги
  • Проверка установленной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устроенная в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Применение рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструкции, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения должен производить расчеты перед установкой системы вентиляции:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жильцов дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых предполагается оседание конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, препятствующим попаданию холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробке и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
