✼ Вентиляція у Каркасному будинку ⛪ | мінімальна | бюджетна | природна | правильна



Зміст

  1. Чи потрібна вентиляція у каркасному будинку?
  2. Чому у каркасних будинках проблеми з вентиляцією
  3. Проблема з негерметичними будинками
  4. Що може бути не так із повністю герметичним будинком?
  5. ТОП-3 варіанти рішень вентиляції для каркасних будинків
  6. Перший варіант – вентиляція на базі припливно-витяжної системи
  7. Другий варіант – вентиляція на базі побутових рекуператорів
  8. Третій варіант – вентиляція з використанням бризера

Ми вирішили написати цю статтю після того, як поспілкувалися із достатньою кількістю власником такого типу будинків. В результаті було складено певні рекомендації щодо необхідності та виду системи вентиляції для каркасного будинку.

Чи потрібна вентиляція у каркасному будинку?

Так, вентиляція потрібна, інакше жити буде не комфортно.

Взагалі це питання викликає безліч суперечок і по сьогодні, незважаючи на те, що користь від професійно розробленої системи вентиляції давно доведена. Коли ми говоримо з домовласниками про покращення функціональності їхнього приватного будинку, нас часто запитують, чи потрібно будинку «дихати».

Досі існує поширена помилка, що вдома не слід герметизувати занадто щільно, що надщільна конструкція, що захищає, пов’язана з всілякими проблемами, а наявність «природної» вентиляції в кінцевому підсумку краще для вашого будинку.

Доходить до того, що люди відмовляються від професійної вентиляції на користь «природного» аналога. У їхньому розумінні природна вентиляція в одноповерховому будинку — це відкриті вікна та двері, щілини, через які відбувається приплив свіжого повітря. Але після того, як люди заселяються в приміщення – вони буквально через тиждень відчувають дискомфорт, який пов’язаний із відсутністю свіжого повітря.

Чому у каркасних будинках проблеми з вентиляцією

  1. Будівельні матеріали (стіни, утеплювач, пароізоляційний матеріал) з яких будуються такі будинки, найчастіше призначені для того, щоб заощаджувати тепло та відносяться до енергоефективних будівель. Ось тут відразу і виникає проблематика з природною вентиляцією, тому що тепло не повинно виходити з приміщення.
  2. У 90% будинках встановлюються пластикові вікна, що також дозволяє зберегти тепло, не дозволяючи йому вийти надвір.

Але насправді будинок, який «дихає», це житло, яке витрачає даремно енергію (не кажучи вже про ваші гроші) і відкриває ваші житлові приміщення для всіх видів потенційних проблем з вологістю та якістю повітря.

Чому ж така важлива якісна герметизація будинку з встановленою в ньому професійною системою вентиляції?

Проблема з негерметичними будинками

Коли люди говорять про домашнє «дихання», насправді вони мають на увазі дрібні тріщини, щілини та витік повітря, що дозволяють зовнішньому повітрі та температурам вільно переміщатися між тепловими межами вашого будинку.

Насправді міф про будинки, яким необхідно «дихати», ігнорує проблеми, що виникають, коли ваш будинок погано ізольований і має недостатню герметичність.

До них відносяться:

Витрачена даремно енергія

Можливо, найбільша проблема з негерметичним будинком – це втрати енергії на його обігрів та охолодження. За деякими даними, витік повітря становить від 25% до 40% енергії опалення та охолодження будинку. Вся ця енергія, за яку ви платите, просто «забирається» з вашого будинку.

Відсутність необхідного повітря у приміщенні

Коли у вашому будинку є крихітні щілини і тріщини, ви дозволяєте забруднюючі речовини, такі як пил і алергени, циркулювати всередині приміщень. Це різко знижує якість повітря в житлових кімнатах, яким дихайте ви та ваша сім’я.

Плюс відкриті вікна не завжди можуть дати потрібний повітрообмін для приміщення, де мешкає більше двох осіб.

Висока вологість, що викликає зростання цвілі

Неконтрольована вентиляція одноповерхового будинку може спричинити підвищену вологість повітря. Волога може просочуватися як через підлогу, так і через дах, приносячи з собою таку проблему, як цвіль та грибок. Будинок стає затхлим та сирим, а також дуже небезпечним для проживання.

Що може бути не так із повністю герметичним будинком?

Якщо проблеми з негерметичними будинками є настільки очевидними, звідки взялися аргументи проти їхніх «антиподів»? Починаючи приблизно з 70-х років минулого століття, багато домовласників стали набагато свідоміше ставитися до споживання енергії, у зв’язку з чим підрядники почали будувати будинки з супер ізоляцією.
Конструкція ідеально герметичного будинку дозволила знизити витрати на електроенергію, але більшість будівельної науки на той час не враховувала потенційного недоліку такої щільно закритої будови. Погана вентиляція у будинках насправді також може викликати накопичення вологи, що призводить до утворення цвілі та проблем з якістю повітря у приміщенні.
На щастя, будівельна наука просунулась вперед, і тепер ми розуміємо, що будинок — це ідеально спроектована робоча система, і частиною гарної домашньої продуктивності є професійна система вентиляції.
З її допомогою можна не тільки серйозно покращити якість повітря в приміщенні, але й мінімізувати ймовірність появи у будинку грибка та цвілі. Також ви помітите зменшення часу на прибирання, адже бруд та пил з вулиці вже не мають вільного доступу через відкриті вікна та щілини.

ТОП-3 варіанти рішень вентиляції для каркасних будинків

Сьогодні вважається затребуваним рішення на базі припливно-витяжних пристроїв (ПВУ), рекуператорів, бризерів. Нижче детально опишемо про кожен тип.

Перший варіант – вентиляція на базі припливно-витяжної системи.

Вентиляція в каркасному будинку під ключ із застосуванням ПВУ досить поширена через свою доступність. Її основне завдання полягає в тому, щоб на регулярній основі подавати свіже повітря в потрібні приміщення, очищати зовнішнє повітря перед його подачею, контролювати вологість, температуру та виробляти рекуперацію тепла для того, щоб тепло з приміщення не йшло даремно на вулицю.

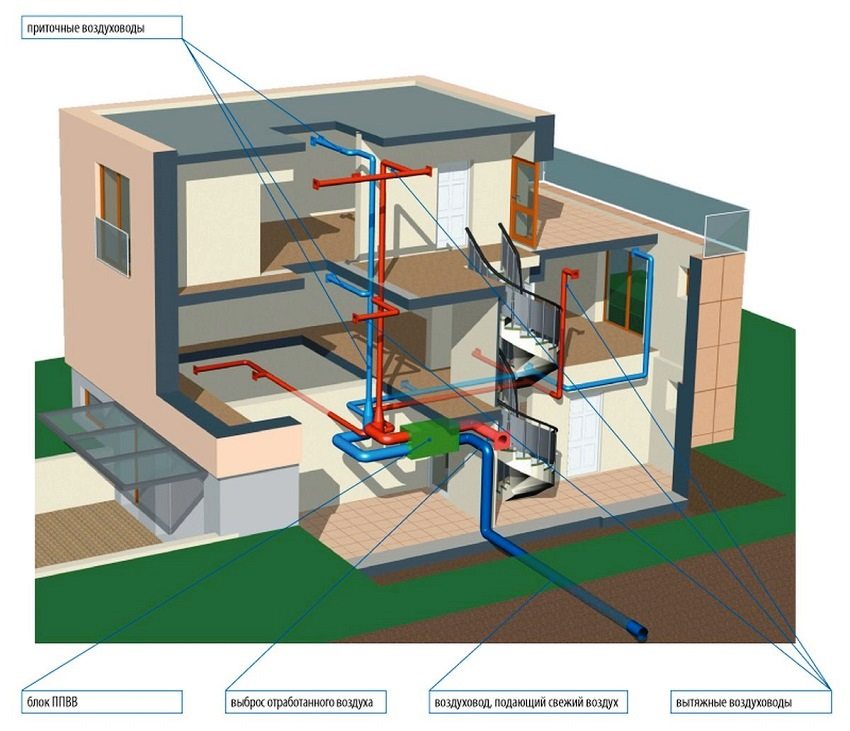

Схема монтажу централізованої припливно-витяжної установки представлена нижче.



Ціна на ПВУ вентиляції в каркасному будинку залежить від типу, продуктивності, функціональності, виробника та інших факторів. У середньому ціна на обладнання може починатися від 40 тисяч гривень та вище.

Загалом моноблочна система вважається ідеальним рішенням для герметичного каркасного будинку. До її переваг відносять:

  • повноцінне провітрювання будинку при повністю закритих дверях та вікнах;
  • повне виведення назовні відпрацьованих газів;
  • висока ефективність при будь-якому сезоні та погоді;
  • простота налаштування та управління, можливість керування через WiFi;
  • можливість монтажу додаткових датчиків (на СО2, наприклад) та фільтрів.

З мінусів централізованих установок варто відзначити: великі габарити, необхідність прокладання повітроводів, проблеми інтеграції в приміщення після виконання чистового ремонту.
Зазначимо! Для правильного підбору припливно-витяжної установки необхідно розробити проект вентиляції для об’єкта, а після цього вже визначатися з вибором виробника.

Приклади припливно-витяжних установок:

Вентс Мікра 200 ЕРВ WiFi , Mycond MV 600 S , SALDA SMARTY 2X P 1.2 , DANTHERM HCV 3 , DAIKIN VAM 500 FC .

Другий варіант – вентиляція на базі побутових рекуператорів

Правильно підібраний рекуператор у каркасному будинку дозволить контролювати практично будь-які параметри повітря всередині приміщення, де він встановлений. Рекуператори — це компактні припливно-витяжні системи, що вбудовуються безпосередньо в стіни і не вимагають прокладання вентиляційних каналів.

Сьогодні в Україні – це «ноу-хау» тип вентиляційної системи, що відрізняється енергоефективністю, малим споживанням енергії та компактністю.

Рекуператор (він же – «стінний провітрювач») – це компактна вентиляційна система з усіма необхідними доповненнями для отримання якісного повітря.

Рекуператор подає і викидає відпрацьоване тепле повітря назовні, «забираючи» попередньо від нього тепле повітря і нагріваючи свіже повітря, що надходить з вулиці. Докладніше про рекуператорів можна дізнатися у статті » Що таке рекуператор і як він працює «.


До основних переваг рекуператорів відносяться:

  • Економія електрики під час нагрівання припливного повітря. При постійній роботі системи це десь до 90 кВт на місяць, за умови, що це сильно не продуктивна система від 35 до 55 м3 на годину.
  • Простота та легкість монтажу, який виконується за пару годин, а також швидке налаштування та можливість віддаленого керування.
  • Поділ повітряних потоків, які не перетинаються, а лише передають тепло та вологість один одному, що дозволяє суттєво знизити витрати на опалення у холодні сезони.
  • Вартість обладнання. Сьогодні це найбюджетніше рішення щодо вентиляції.
  • Монтаж на етапі готового ремонту. При правильному підході до монтажу – можна змонтувати обладнання, не завдаючи шкоди поточному ремонту в квартирі.

До мінусів можна віднести хіба що продуктивність обладнання — на жаль, не завжди вона може працювати на велику квадратуру.
Приклади надійних рекуператорів:
Прана 150 , Blauberg VENTO EXPERT PLUS WI-FI , Mitsubishi Electric LOSNAY VL-100EU5-E , Vaillant VAR 60/1 D .

Третій варіант – вентиляція з використанням бризера

Вентиляція в одноповерховому каркасному будинку із застосуванням бризерів стає досить популярною серед багатьох сучасних домовласників останнім часом. Подібна вентиляція в каркасному будинку вирішує практично всі проблеми герметичних приміщень.

Якщо вам потрібна сучасна припливна вентиляція в одноповерховому будинку з можливістю тонкого очищення, підігрівом повітря та знезараження, бризер стане найкращим рішенням. Цей пристрій відноситься до сегмента вентиляції припливу. Його встановлюють на будь-яку стіну, що має вихід назовні (за аналогією з рекуператором).

До основних плюсів пристрою відносять:

  • компактність розмірів;
  • простоту монтажу;
  • висока продуктивність за таких розмірів;
  • тиха робота за максимальних швидкостей;
  • попереднє нагрівання повітря в холодний період;
  • можливість контролювати будь-які параметри повітря;
  • знезараження повітря від мікробів та хвороботворних бактерій;
  • ідеальне очищення HEPA-фільтрами повітря, що входить зовні, від будь-яких забруднень і алергенів.

Мінус – відсутність рекуперації тепла.

Нові та популярні бризери:
Тион Брізер 4S BASE , TION Брізер O2 STANDARD.

Важливо розуміти, що герметичний будинок вимагає використання якісної вентиляції у всіх приміщеннях, тому вентиляція підлоги в каркасному будинку або вентиляція горища в каркасному будинку також має здійснюватися повною мірою.

Забезпечити її допоможуть пристрої, описані вище, серед яких кожен домогосподар зможе підібрати свій ідеальний варіант.

Інші цікаві статті на цю тему:

Добре організована вентиляція у власному будинку – запорука здоров’я та благополуччя всієї родини.

Кондиціювання приватного будинку

Кондиціювання котеджу або приватного будинку рекомендується розпочинати з підготовки проекту системи кондиціювання.

Вентиляция в каркасном доме, фото и советы специалиста

Практикующий специалист рассказывает о важных нюансах организации правильной вентиляции в каркасном доме — приточно-вытяжной

Многие слышали такое определение каркасного дома, как «термос». Это определение идет от того, что конструкция дома представляет собой тело из утеплителя, снаружи и внутри запечатанное в паронепроницаемые пленки. Кроме этого, применяя в каркасном доме современные двери и окна с уплотнителями, мы получаем полностью и герметично «запечатанный» объем. Но для комфортного проживания необходимо обеспечить подачу свежего воздуха в помещение, и в случае с «термосом» это никак не проветривание. Для этого лучшего всего подойдет применение приточно-вытяжной вентиляции с подачей и забором воздуха для каждой комнаты.

Chang + Sylligardos Architects

Поскольку стены и перекрытия каркасного дома полые, практически все его инженерные коммуникации можно спрятать внутри каркаса и «завязать» их в единую систему. На этом можно существенно сэкономить, используя, например, одни и те же воздуховоды как для вентиляции, так и для отопления и кондиционирования.

Terra Nova Construction

План — прежде всего
Для того, чтобы инженерные системы вписались в интерьеры и не загромождали пространство, необходимо до начала раскладки балок каркаса представлять, каким образом будут проходить воздуховоды в различные помещения дома. Иными словами, когда делается вентиляция в каркасных домах своими руками, схема и подробный проект — прежде всего.

Воздуховоды на дом площадью 200 кв.м — это примерно 500-600 кубометров воздуха, которые нужно перемешать два-три раза в час. И мы имеем для этого трубы сечением 400х500 мм на входе и дальше по мере разветвления уменьшающиеся до 150х250 мм. Именно поэтому, если схема не правильная и если не заложить в нее все проходы и пересечения каналов в проект, то зачастую получаются довольно витиеватые пути обхода какой-нибудь несущей балки, объемные и намного более сложные, к тому же еще и часто с потерей пропускных способностей.

СМОТРИТЕ ТАКЖЕ…
Примеры организации системы вентиляции в интерьере — фото дизайн-проектов со всего мира на Houzz

CONTENT Architecture

Как работает вентиляция в доме
Полный комплект системы воздушного отопления с подачей воздуха по каналам во все помещения дома выглядит так: зимой это подогретый и увлажненный воздух, а летом — охлажденный и обеспыленный. Кроме того, этот воздух проходит чистку через электронный фильтр с уничтожением следов пыльцы растений и различных запахов.

Основная часть оборудования размещается в главном канале вентиляции, часто в техническом помещении: фильтр грубой очистки, электронный фильтр для тонкой очистки, угольные фильтры, газовый нагреватель воздуха, внутренний блок канального кондиционера, ультрафиолетовый излучатель для бактериологической очистки внутреннего блока кондиционера и прочее.

Наружный блок кондиционера располагается за пределами помещения, на улице. В жилой же части располагаются решетки подачи и забора воздуха, температурные датчики и электронные панели управления всей системой.

HOUSEWORKS

Как правильно сделать вентиляцию в каркасном доме: автоматика и регулировки
Регулировку температур желательно иметь по нескольким важным помещениям. Это можно сделать либо по этажам, либо отдельно по комнатам — все зависит от бюджета. Все используемые опции работы с воздухом встраиваются в единую систему воздуховодов. И каждая в отдельности не сильно поднимает стоимость всей системы — кроме устройства многозонной регулировки.

de.studio

Чтобы снизить затраты на устройство вентиляции в каркасном доме своими руками, необходимо продумать автоматику; желательно иметь возможность управления разными зонами обособленно. Помните, что зимой вам придется подстраивать всю систему вентиляции под отопление — а летом, соответственно, под кондиционирование. Задавать разные температурные режимы с регулятора, а не путем открывания окна настежь. Также неплохо иметь возможность программировать разные температурные режимы на разное время суток.

Ecocentric Design

Как правильно сделать вентиляцию в каркасном доме: откуда подается чистый воздух
Система вентиляции устраивается таким образом, что она не просто гоняет один и тот же воздух, очищая его, но и разбавляет его свежим, взятым с улицы. Таким образом помещения проветриваются. При составлении проекта важно понимать, откуда берется уличный воздух на подмес в систему: со стороны дороги, со двора (где летом работает ваш и соседский мангал), ну и так далее.

sagemodern

Как расположены решетки в полу и на потолке
Размещение подающих воздушных решеток на полу должно учитывать расстановку мебели, чтоб не оказалось, что воздушный поток перекрывается креслом или тяжелой портьерой. Так же и с решетками на потолке — чтобы они не оказались над шкафом, например.

Кроме этого напольная и потолочная решетка должны быть разнесены друг от друга по помещению, чтобы подаваемый воздух успевал совершить внятную циркуляцию по комнате перед тем, как быть забранным на новую переработку системы.

Особенности вентиляции на кухне
При проектировании кухни-студии (совмещенной с гостиной, например) важно, чтобы в общую систему вентиляции дома не попали запахи пищи, поэтому нужно существенно разнести воздухозаборник общего помещения и вытяжку от плиты. Желательно использовать принудительную вытяжку.

Bright Common Architecture & Design

Совет: При установке в систему канального увлажнителя рекомендуется закладывать аппарат с существенным запасом, потому что зимой в сильные морозы производительности может не хватать.

Подытоживая стоит отметить, что система будет неплохо работать при следующих соблюденных условиях: правильное утепление и устройство пленок защиты, спроектированное и рассчитанное воздухораспределение по дому, сезонная и временная тонкая настройка системы. Вам не понадобится открывать проветривать окна — и при этом вы не будете задыхаться при любой погоде и времени года.

ЧИТАЙТЕ ТАКЖЕ…
Как удивить соседа: Наружные отделки каркасного дома

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

  • Устройство системы вентиляции
  • Варианты устройства вентиляции
  • Возможность самостоятельного возведения
  • Этапы построения системы
    • Выбор типа вентиляции
    • Особенности проектирования
    • Конструктивные расчеты0012
    • Этапы монтажа
    • Проверка установленной вентиляции
  • Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные каналы и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м 3 /ч;
  • работа без нагрузки 40 м 3 / ч;
  • повышенная активность или физическая работа 60 м 3 /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

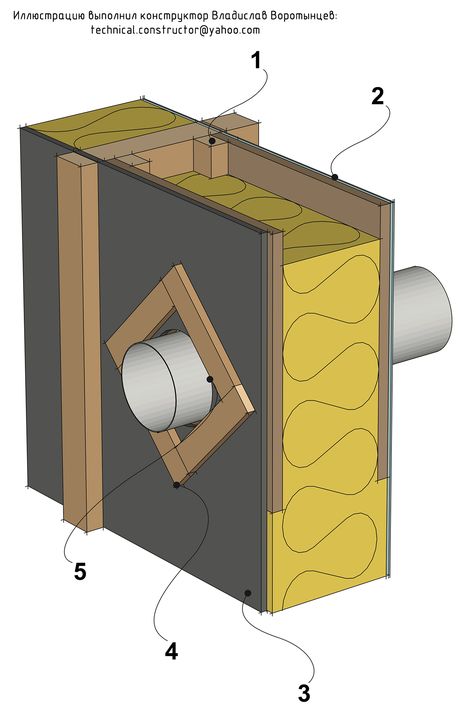

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

Почему важна циркуляция воздуха
