Общая информация

Большим достоинством двускатной ломаной крыши является большой тупой угол конька. Благодаря этому чердачное помещение обладает высокими потолками и практически вертикальными стенами.

Хоть данная идея и более сложная в осуществлении, плюсы, которые получит домовладелец слишком увесистые.

Как рассчитать ломаную крышу

Чтобы качественно собрать конструкцию и не испытывать сложности на всех этапах возведения, требуется подготовить точные расчеты и чертеж ломаной крыши.

Все вычисления делятся на два этапа: расчет и калькуляция всех требуемых материалов и проверка конструкции на устойчивость и несущую способность стропильной системы.

Посчитать первую часть можно, если знать конечные значения длины стропил, промежуточных балок и площади кровли. Зная эти данные, погрешности и количество отработанного материала, вычисляется полный набор комплектующий.

Не стоит высчитывать так, чтобы общая сумма выходила на ноль, так как в процессе стройки могут появиться непредвиденные траты.

Второй этап более сложный и требует точного соблюдения всех сил и воздействий на конструкцию и опору.

• Общий вес готовой крыши.
• Влияние отдельных элементов, таких как кровля, изоляционный материал и стропила.
• Расстояние между свесом карниза и центральным коньком.
• Угол скатов.
• Шаг установки стропил и параллельных балок.
• Влияние дополнительных элементов, таких как лестницы, леса и стройматериал.
• Необходимо делать поправку на вес работников.
• Если будут установлены стеклопакеты нужно их учесть.
• Вентиляция.
• Стоки и ограждения.

Необходимо ознакомиться с нормативами расчета чертежа ломаной крыши. Данный этап считается самым важным за все время стройки, так как неправильно подобранная длина стропил или недостаточная толщина несущей балки могут нести опасность жизни строителей и жильцов дома. В интернете можно найти специальные программы, которые помогают осуществлять вычисления.

После того, как конструкция была рассчитана, и все показатели позволяют осуществлять стройку, можно приступать к покупке материала.

Стройматериал

После того, как будет подготовлен и одобрен проект ломаной крыши, настает черед выбора расцветки и типа материалов. Необходимо приобрести:

• Муарлат. Брус, который выполняет роль опоры всей конструкции на несущие стены.
• Стропила и поперечные балки. В качестве стропил можно использовать брус из хвои.
• Специальные составы для обработки древесины от насекомых и влаги.
• Кровля.
• Крепеж.

При выборе стропил желательно использовать материал, общая влажность которого не превышает двадцати процентов. Не допускаются балки, имеющие большие сучки, которые могут быть причиной перелома.

Вообще, желательно использовать наиболее качественные материалы, так как от стропильной системы зависит долговечность и прочность дома с ломаной крышей.

Обработка материалов

Повышенная влажность может быстро свести функционал крыши на ноль. Из-за нее в скором времени древесина начинает быстро гнить. В некоторых случаях в структуре кровли могут завестись паразиты. Поэтому необходимо обработать все поверхности антисептическим средством.

Для того, чтобы обезопасить постройку от пожара, желательно обработать все антипиренами.

Обработка проводится в защитной маске в хорошо проветриваемом помещении. Необходимо нанести средства минимум в два слоя.

Если последним слоем будет укладываться мягкая черепица, желательно покрыть смолой внешнюю поверхность. Если используется металлопрофильный лист, этот пункт отпадает.

Заключение

Самостоятельное строительство ломаной крыши, с фото которой можно ознакомиться в данной статье, позволяет превратить чердак в просторную мансарду.

Применение одобренных чертежей и профессиональных программ для проведения расчетов снижает вероятность допущения ошибки.

Желательно конечно прибегнуть к консультации специалиста, который не будет выполнять работу, но поможет советом.

Специалисты рекомендуют не жалеть деньги на материале. Вся постройка может прийти в негодность или нести опасность для жильцов дома, если конструкция потеряет устойчивость.

Фото ломаной крыши

Также рекомендуем просмотреть:

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство, как сделать правильно, схемы

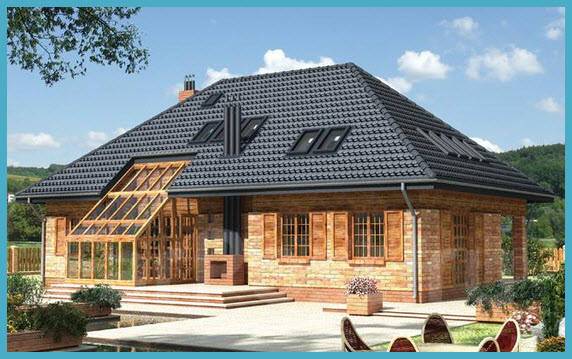

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

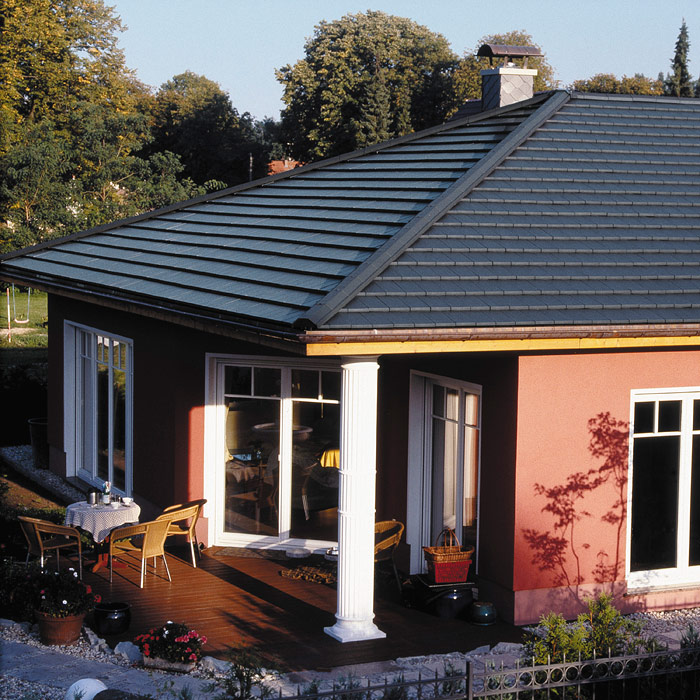

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные. Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

виды лучших кровельных материалов, сколько стоит крыша на дом, как выбрать кровельный материал для крыши дома

Выбор кровли является одним из обязательных моментов строительства частного или загородного дома. В огромном разнообразии кровельных материалов довольно сложно сориентироваться. Важно знать критерии, которые необходимо учитывать при выборе.

Какие виды крыши делают на дом

Крыши частных домов могут иметь разную конфигурацию.  Какие бывают крыши? С этим вопросом важно разобраться до начала строительных работ. Среди наиболее распространенных видов крыш для частного дома можно выделить следующие:

Односкатная

Отличается простотой и экономичностью. Для ее сооружения необходимо использование небольшого количества материалов и денежных затрат.

Ее конструкция включает в себя скатную опору, крепящуюся на 2 стенках с разной высотой. В результате этого крыша для дома имеет некоторый уклон.

Важно! Скат должен быть направлен в ветреную сторону.

Легкость процесса монтажа делает односкатную крышу не только одной из наиболее популярных среди пользователей, но и практичной.

Если говорить о недостатках 1 скатной крыши, можно выделит ее низкую устойчивость к нагрузкам снежного покрова. Она требует особого ухода за собой, например, регулярной очистки от снега.

Двухскатная

Эти разновидности кровли отличаются простотой монтажа и практичностью. Ее довольно просто спроектировать, в отличие от 4 скатной. При монтаже такой крыши необходимо минимальное количество строительных материалов.

При использовании такого вида кровли можно быть уверенным, что получится довольно просторная мансарда. Для крыши дома с 2 скатами также присущи и некоторые минусы. Например, за такой крышей довольно сложно ухаживать.

Трехскатная

Особенность ее конструкции заключается в наличии 3 скатов (1 в виде треугольника, 2 в виде трапеции). Такая кровля придает зданию привлекательный внешний вид.

Проектирование 3 скатной крыши требует выполнения определенных расчетов. Для ее монтажа потребуется больше стройматериалов, чем для предыдущих разновидностей. Процесс монтажа занимает больше времени и средств.

Ломаная

Такая разновидность кровли предпочтительна для домов прямоугольной формы. Наличие мансарды позволяет максимально экономно использовать площадь здания.

Необходимость в большем количестве материалов (кровельный материал, древесина) потребует дополнительных материальных трат.

На поверхности ломаной крыши нередко застаивается снег, который придется периодически чистить. Конструкция такой крыши предполагает недостаточное вентилирование, что приводит к скапливанию конденсата и быстрой изнашиваемости кровли.

Вальмовая

Такая разновидность кроли состоит из 2 равнобедренных треугольников и 2 трапеций. Она обладает высоким показателем прочности и жесткости. Форма крыши предполагает отсутствие застоев осадков и противостояние порывам ветра.

Стоимость вальмовой крыши довольно высокая, что связано со сложностью конструкции и большим количеством стройматериалов. Небольшая высота крыши позволяет оборудовать чердачное помещение небольшой площади и высоты. Наличие мансардных окон не исключает возможности проникновения на верхний этаж влаги.

Для того чтобы определиться, какая кровля лучше, необходимо учитывать все особенности ее проекта, практичность и сложность монтажа.

Выбор изоляционных пленок и утеплителя

Кроме выбора типа крыш частных домов, не менее важным моментом строительства является правильный подбор таких материалов, как утеплитель и пленка. Они необходимы, чтобы обеспечить длительный срок эксплуатации кровли, а также ее практичность.

Пароизоляция

В результате резкого перепада температур внутри помещения и вне его образуется большое количество пара, которые оседает на внутренних частях кровли. Это отрицательно сказывается на ее сроке службы.

Дабы избежать этого неприятного момента рекомендуется использовать материалы, которые защищают крышу. Среди наиболее популярных можно выделить такие:

• отражающая пароизоляционная пленка DELTA – при ее создании используется фольгированная основа, что обеспечивает высокий уровень пароизоляционной защиты. Прочность пленки гарантирует возможность ее монтирования на больших площадях без натяжения;
• Folder Alum – имеет вид нетканого полотна, созданной на алюминизированной основе с добавлением нитей полистирола. Материал обладает устойчивостью к механическим повреждениям и воздействию давления атмосферных осадков.

По мнению опытных мастеров, фольгированный материал – лучший для обеспечения пароизоляции.

Гидроизоляция

Многих застройщиков волнует вопрос, какой материал лучше использовать в качестве гидроизоляционной защиты.  Известно немало разновидностей таких материалов, наиболее популярными среди которых являются следующие:

• пленка FAKRO – обладает высоким показателем гидроизоляции, что дает возможность ее монтажа внахлест. Использование пленки позволяет обеспечить гидроизоляцию не только кровли, но и ее конька;
• диффузная пленка Ютафол Д 96 Сильвер – материалу присущ высокий уровень впитываемости, что гарантирует надежную защиту кровли от образования конденсата. Кроме этого, пленка обладает прочностью и устойчивостью к деформации.

Использование этих материалов не существенно влияют на повышение стоимости крыши.

Утеплитель

Известно большое количество материалов, используемых в качестве утеплителя. Среди них такие:

• минеральная вата. Это уникальный вид утеплителя. Это связано с ее негорючестью и способностью к отталкиванию влаги. Кроме этого, в ней не развиваются патогенные микроорганизмы и грызуны;
• пенополистирол. Популярность обусловлена способностью поглощать сторонние шумы и удерживать тепло. Важно! Опытные мастера не рекомендуют использовать пенополистирол для утепления мягкой кровли. Это связано с его горючестью. Использование в качестве утеплителя требует организации хорошей вентиляции;
• пенополиуретан. Отличается негорючестью и длительным сроком эксплуатации. При его монтаже не образуется швов, что гарантирует отличную теплоизоляцию;
• эковата. Для его производства применяется макулатура, в которую добавляются компоненты антипирена. Благодаря этому эковата не горит. Обладает небольшим весом и устойчивостью к развитию грибков и грызунов.

Использование этих материалов способно повысить эксплуатационные свойства кровли любого типа.

По каким параметрам выбрать кровлю для крыши дома

Перед тем, как выбрать кровельный материал для крыши, необходимо ознакомиться с техническими характеристиками каждого из них. Среди наиболее существенных можно назвать такие:

1. Износостойкость. Этот показатель имеет непосредственную взаимосвязь с видом и качеством материала для кровли. Например, срок службы металлочерепицы составляет до 50 лет, а ондулина колеблется в пределах от 15 до 25 лет. Вопрос о том, какую кровлю выбрать, будет не актуальным, если не соблюдается технология ее монтажа.
2. Особенности типа крыши. Выбор кровельного материала для крыши зависит от конструктивных особенностей строения. Например, для плоской крыши рекомендуется использовать металлочерепицу. Что же касается вопроса, какие кровельные материалы для крыши с 3 или 4 скатами подойдут лучше, ответ будет однозначным – гибкая либо битумная черепица.
3. Назначение здания. Выбор видов кровли крыш частных домов также зависит от вида и предназначения здания. Для покрытия частных домов, бань или дачных строений идеально подойдут металлочерепица, мягкая кровля либо композитная черепица. Что же касается хозяйственных построек, для них лучше использовать такие недорогие материалы, как ондулин.
4. Масса кровли. Разные виды кровли крыш частных домов и хозпостроек отличаются не только своими характеристиками, но и весом. Это влияет на общую массу кровли. Выбирая кровельный материал, следует учитывать, какой материал будет использоваться для возведения стен здания. Например, для кровли деревянного дома рекомендуется использовать материал с небольшим весом.

Перед окончательным выбором опытные мастера советуют провести сравнение кровельных материалов по всем параметрам и характеристикам.

Выбор кровельного материала

Известно немало разновидностей материалов, которые используются для кровли. Каждый из них имеет свои технические и эксплуатационные характеристики. Какая бывает кровля?

Металлочерепица

Это листовой материал, толщина которого составляет 0,6 мм. Он покрыт полимерным слоем и имеет слоистую структуру. Эти показатели обеспечивают его прочность и длительный срок эксплуатации. Специалисты отмечают простоту монтажа этого материала и его доступную цену.

Если говорить о недостатках металлочерепицы, можно выделить такие: при монтаже материала на крышах сложной конструкции, количество его расхода увеличивается.

Мягкая кровля

Внешняя часть этого материала покрыта минеральной либо каменной крошкой, что обеспечивает его защиту от отрицательного воздействия атмосферных осадков. С внутренней стороны находится клеящий состав, посредством использования которого выполняется монтаж мягкой кровли.

Среди достоинств материала можно выделить ее прочность, водонепроницаемость, морозостойкость и простота монтажа.

Композитная черепица

Материал состоит из нескольких шаров (лист стали, алюмоцинковый слой, цветные гранулы). Благодаря этому черепица отличается прочностью и устойчивость к внешним факторам. Немаловажное значение имеет противопожарное свойство черепицы и длительный срок ее эксплуатации (до 50 лет).

Специалисты отмечают небольшой вес и простоту монтажа, устойчивость к воздействию УФ лучей и выгоранию. В отличие от металлочерепицы этот вид кровельного материала выпускается в виде листов небольшого размера. Благодаря этому удается свести к минимуму количество отходов при ее монтаже.

Профнастил

Популярность этого материала обусловлена преимуществами, присущими ему. Среди них небольшой вес, простота эксплуатации, хранения и транспортировки.

Наличие слоя оцинковки и полимерного покрытия обеспечивает прочность и долговечность профнастила. Важно отметить устойчивость материала к развитию коррозии и широкий ассортимент цветовой гаммы.

Ондулин

Особенность этого материала заключается в его невысокой стоимости и большом весе. В связи с этим для его монтажа необходимо оборудовать дополнительные стропила и усиленный фундамент. Стены дома должны быть выстроены из прочного материала.

Кроме этого, ондулин обладает такими свойствами, как водонепроницаемость, тепло- и звукоизоляция, электропроводность и экологичность. Наличие гофры обеспечивает хорошую вентиляцию кровельного материала.

Среди минусов можно выделить его короткий эксплуатационный период (до 15 лет), низкая устойчивость к высоким температурам и способность к деформации.

Фальцевая кровля

Этот материал производится на основе оцинкованной стали, меди, алюминия, сплавов титана и цинка. Он выпускается в листах или рулонах. Верхняя часть покрыта антикоррозийным слоем.

Среди достоинств фальцевой кровли можно выделить его надежность, малый вес, длительный срок эксплуатации и отсутствие необходимости в использовании при монтаже крепежных элементов.

Кроме достоинств можно выделить и некоторые минусы этого материала: возможность застоя снежного покрова, что делает обязательным при монтаже устанавливать снегозадержатели, способность накапливать статический заряд электричества, низкая сопротивляемость к деформации и механическим повреждениям.

Перед тем, как принять окончательное решение о том, какая крыша лучше, необходимо детально изучить ее технические характеристики и свойства.

Найти планы домов по архитектурному стилю

Chloe Ting — 2 Weeks Shred Challenge

+ —

Сколько видео я должен снимать каждый день?

Рекомендуется снимать ВСЕ видео на каждый день.Например. если в день три видео, вы должны делать все три. Если видео указано дважды, вам следует сделать это дважды. Если у вас возникли проблемы с их выполнением, придерживайтесь версий с низким уровнем воздействия, пока не станете сильнее.

При этом видео разминки и восстановления не являются обязательными, а в некоторые дни включают другие дополнительные видео. Это рекомендуется делать, но это не обязательно. Помните, что эти расписания — мое рекомендуемое руководство — пожалуйста, не стесняйтесь вносить изменения по мере необходимости в соответствии со своими потребностями.

+ —

Должен ли я следить за видео в определенном порядке?

Я рекомендую порядок, в котором я их перечислял. Вы можете разделить их и выполнять в течение дня, но стоит сделать все за один сеанс, если вы можете.

+ —

Это слишком сложно! Какие-нибудь советы?

Это должно быть сложно! Если бы это было не сложно, вы бы не получили результатов.Не испытывайте давления, когда вы начинаете работать на 100%. Идите в своем собственном темпе, это нормально и ожидаемо. Главное — следить за своим прогрессом, замедляться и сосредотачиваться на своем дыхании и форме и стремиться делать лучше каждый день. Вскоре вы поймете, что стали намного сильнее, и вскоре вы будете прогрессировать и сможете идти дальше.

+ —

Могу ли я взять больше выходных или изменить график?

Да, не стесняйтесь вносить изменения по мере необходимости и отдыхать, когда чувствуете, что вашему телу это нужно.Не существует единого решения, подходящего для всех, и этот график — всего лишь моя рекомендация. Для женщин, в ваш особенный день месяца, не стесняйтесь брать выходной или выполнять вариант с низким уровнем воздействия, если можете.

+ —

Как задействовать ядро?

+ —

Что я могу сделать, чтобы получить желаемый результат?

Это полностью зависит от того, какие результаты вы ищете.В общем, тренировки — это лишь полдела. Вам необходимо вести здоровый образ жизни, включая упражнения и (в основном) здоровую диету — вам не нужно постоянно есть чистую / здоровую пищу, но в долгосрочной перспективе это определенно принесет пользу. Если вы ищете варианты здорового питания, у меня есть масса идей по питанию и видео о том, что я ем, которые содержат полезные рецепты и (что наиболее важно) ВКУСНУЮ. Здоровая еда тоже может быть вкусной!

+ —

Что мне делать после завершения программы?

Это зависит от ваших целей.Телосложение у всех разное, и вы можете увидеть результаты, которых ожидали, а можете и не увидеть. Я рекомендую полностью отдохнуть в течение одной недели после программы, так как отдых очень важен.

Не измеряйте свой прогресс по весам! Это не точное представление о вашем прогрессе, так как необходимо учитывать набор мышечной массы, вес воды и другие факторы. У некоторых из вас может быть оптимальный вес, и весы покажут лишь такую ​​разницу.Я бы порекомендовал делать фотографии прогресса, тот же ракурс, начало дня, одно и то же время, делать это раз в неделю. В конце программы посмотрите на свое физическое изменение, а также на то, как вы ЧУВСТВУЕТЕ. Ощущение силы, уверенности и счастья имеет огромное значение в вашей повседневной жизни, и люди часто забывают об этом.

Частный дом | XDGA

Заявление

В идеале архитектура — это не исправление действий, потоков или программ или, что еще хуже, решение пространственных задач.Напротив, речь идет об открытии возможностей: потенциала сайта, скрытой возможности конкретной ситуации во времени, программного конфликта. Речь идет о преодолении неопределенности, о возможности различных и непредвиденных сценариев.
В этом смысле архитектура и урбанизм — это не противопоставленные дисциплины с разными результатами, а схожие посредники, в разных масштабах и разной степени сложности, с одной и той же целью обеспечения жизни.
Основа архитектуры в нашем способе работы — это тщательное сканирование брифа, программы или контекста.Контекст — это не только то, что физически окружает проект, но и более широкая область социальных, экономических, политических, административных, а также технических вопросов, все на равном уровне. Эта деятельность по точному и систематическому чтению приводит к матрице знаний, которая определяет любое архитектурное решение. Иногда эта структура служит фоном для отложенных интуиций, иногда она формирует поле битвы для бомбардировки архитектурных предложений, которые постепенно приобретают самоочевидность в процессе проб и ошибок.
Сканирование поднимает новые вопросы, открывает неизведанные области, выявляет скрытые возможности или объединяет так называемые несовместимости. Благодаря этому рабочему методу все проекты укореняются в своем контексте, но поскольку контекст имеет видимую и скрытую части, они часто превосходят свой физический контекст, а иногда полностью его трансформируют.
Этот исследовательский подход ведет к рабочему методу, а не стилю. Вместо этого стиль ограничивает исследование. Наш подход избавляет нас от догматического мышления, от слишком узкой повестки дня, от архитектурной однострочности.

Команда

Дуг Аллард, Дэвид Амп, Винсент Блакто, Том Бонневалль, Мод Буэн, Лайонел Буске, Жереми Браулт, Карел Бруиланд, Реми Карат, Елена Карузо, Антуан Шодеманш, Питер Коэлис, Беатрис Колайакомо, Мари Дебрейн, Мари Дебрейн, Ксавьер Дебрейн , Ханне Дефлор, Таис де Рокеморель, Хлоя де Салинс, Жаклин де Соуза Людувице, Питер Де Вальше, Ненад Дурик, Элеонора Феррагу, Сандра Фол, Эрик Гилхэм, Ари Грюйтерс, Аннелотт Эрребош, Ингрид Мюйберт, Игрид Мюйгодель Поль-Эммануэль Ламбер, Солен Ле Галло, Джонатан Роберт Май, Лео Мазурек, Филип Никамп, Эмилия Окерман, Федерико Педрини, Анн-Софи Руйер, Юичиро Сузуки, Ханнелор Томас, Фуко Тибергьен, Грета Торселло, Виллем Ван Бесьен, Виллем Ван Бесьен Катрин Ван Дрише, Матиас Ван Россен, Мари-Пьер Вандепутт, Дана Варговчикова, Саймон Веллют, Янник Верно, Самиа Вахби, Улисс Зенле, Руи Зена

Выставки

Книги

Награды
