Толщина плитного фундамента для дома из газобетона: расчет толщины бетона для дома из газобетона

Содержание

расчет толщины бетона для дома из газобетона

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

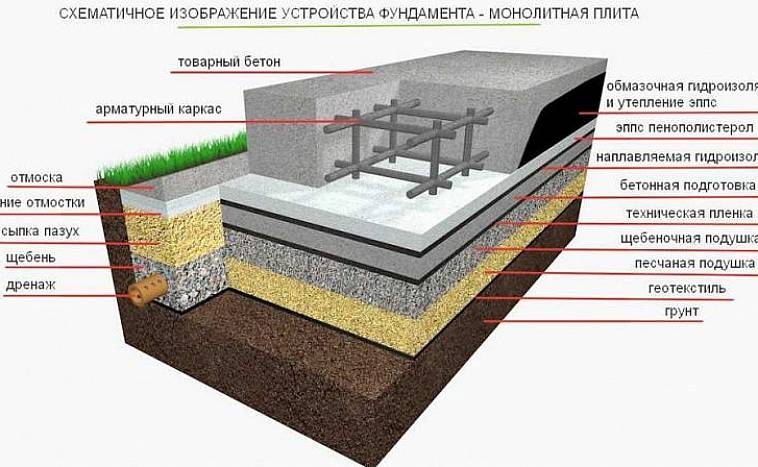

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м.

Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.


Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

какой должна быть толщина и заглубление монолитной фундаментной плиты для одноэтажного и двухэтажного здания?

Газобетон как строительный материал имеет самую низкую степень упругости по сравнению с остальными бетонами, поэтому крайне важно организовать надежную силовую конструкцию, чтобы такой дом прослужил как можно дольше.

В частном домостроении в качестве фундамента для газобетонных построек используют монолитную плиту.

О достоинствах и недостатках плитного фундамента для дома из газобетона, толщине плиты и ее заглублении, самостоятельном возведении основания поговорим в статье.

Плюсы и минусы основания

При выборе фундамента учитывают следующие свойства газобетона:

  • незначительный удельный вес;
  • повышенную хрупкость;
  • высокую степень влагопоглощения.

Преимущества плитного фундамента, которые делают его надежной и практично силовой конструкцией для газобетонных сооружений:

  1. Не подвержен воздействию выдавливающих сил в результате морозного пучения грунта.
  2. Не пропускает почвенную влагу.
  3. Устойчив к подвижкам грунта.
  4. Обеспечивает равномерное распределение нагрузки.

Перечисленные преимущества гарантируют устойчивость плитного фундамента в процессе эксплуатации, что в свою очередь обеспечивает целостность газобетонных стен, ведь даже под действием температурных нагрузок железобетонная плита равномерно приподнимается и опускается.

Недостатки силовой конструкции в рассматриваемой ситуации будут стандартными:

  • сложность расчетов;
  • не подходит для участков со склоном;
  • сложности при устройстве подвалов;
  • несколько большая себестоимость по сравнению с остальными фундаментами.

Несмотря на недостатки технологии устройства плитного основания, большинство практикующих инженеров считают, что это самый оптимальный вариант для домов из газобетона.


Условия использования

Такой тип конструкции подходит для строительства практически на любых типах грунтов, поскольку по технологии фундамент не нужно заглублять ниже уровня промерзания.

Исключения составляют участки со сложным рельефом. Компенсировать перепады высот можно высотой цокольного этажа, но это приведет к удорожанию строительства.

Как правило, толщина плиты для дома из газобетона варьируется в пределах 20–25 см. Для небольших по площади легковесных построек выбирают плавающий тип плитного основания с незначительным заглублением в грунт.

Такая технология эффективна для строительства на насыпных и пучинистых грунтах, поскольку плита может опускаться и подниматься вместе с земельными массивами, не создавая дополнительную нагрузку на малоупругий материал, из которого сделаны стены дома.

Требования к фундаментной плите

Чтобы вся конструкция была прочной и надежной, плитный фундамент должен отвечать следующим требованиям:

  1. Иметь высокий допустимый предел нагрузок. Несмотря на легкий вес газобетона, при проектировании учитывают вес людей, мебели, снежного пласта, кровли и т.д.

    В процессе эксплуатации собственник может решить увеличить нагрузку фундамент за счет пристройки дополнительного этажа или мансарды, что также нужно учесть перед началом строительства.

  2. Быть способным выдерживать изгибающие силы, связанные с реакцией грунта при его промерзании. С этой целью особое внимание уделяют расчету оптимальной толщины плиты и качеству армирования бетонной стяжки.

Проектирование по действующим стандартам и использование качественных материалов позволит фундаменту обладать всеми нужными эксплуатационными характеристиками.

Какой толщины должна быть?

Толщина плиты зависит от:

  • проектных нагрузок,
  • марки бетона,
  • схемы армирования,
  • гидрогеологических и климатических условий в рамках заданного проекта.

Когда расчет параметра ведется по действующим условиям СНиП, то необходимо одновременно проводить вычисления и по прочности, и по возникающим деформациям.

Неподготовленный строитель легко может допустить ошибки в расчетах, что приведет к преждевременному разрушению здания, поэтому целесообразно обратиться к профессиональным проектировщикам.

Но такие услуги зачастую недоступны индивидуальным застройщикам из-за высокой стоимости, поэтому толщину плитного фундамента выбирают по общепринятым рекомендациям с учетом минимальных требований.

Какой толщины должна быть монолитная плита фундамента для одноэтажного и двухэтажного дома:

Тип сооруженияТолщина плиты, мм
легковесные сооружения и пристройки100–150
одноэтажные каркасно-щитовые дома150–200
одноэтажные здания из газобетона200–250
кирпичные одноэтажные дома, каркасные и газобетонные двухэтажные здания250
двухэтажные дома из бревен, бруса, бетона250–300
кирпичные двухэтажные дома300–400

Степень заглубления

Значение глубины плитного основания в меньшей степени зависит от проектных и геологических условий, чем у других типов фундамента.

При этом глубина закладывания подошвы будет определяться:

  • типом грунта;
  • суммарными нагрузками;
  • уровнем промерзания почвы;
  • глубиной подземных источников.

При выборе параметра для фундамента под дом из газобетона ориентируются на такие действующие стандарты:

  1. Для рыхлых грунтов, склонных к пучению и подвижкам – глубина подошвы будет составлять 0,2 м (плавающая плита).
  2. Для плотны и стабильных пород – 0,5 м.
  3. Заторфованные грунты необходимо полностью снять, тогда глубина котлована может достигать одного метра и более.

Как возвести своими руками?

Перед проектированием индивидуальному застройщику необходимо:

  • провести анализ грунта,
  • рассчитать проектные нагрузки,
  • выбрать оптимальные параметры основания,
  • а также подготовить участок к строительству.

Для выполнения земляных работ и устройства подушки строителю необходимо арендовать специальное оборудование для трамбовки дна.

Технология строительства:

  1. Разметка участка и рытье котлована. Переносят план постройки в натуральных размерах на рабочую поверхность. Затем роют котлован и трамбуют дно.
  2. Устройство подушки. На дно котлована выстилают слой геотекстиля, сверху выкладывают подстилку из гравия средней фракции с последующей утрамбовкой. Верхняя часть подушки – утрамбованный слой очищенного песка.
  3. Гидроизоляция фундамента – необходимый этап, поскольку пенобетон хорошо впитывает влагу, что снижает его прочностные характеристики. В работе можно использовать пленочный материал или листовой рубероид.
  4. Теплоизоляция плитного основания для защиты конструкции от температурных перепадов. В большинстве случаев используют экструдированный пенополистирол, которым выкладывают слой гидроизоляционного материала.
  5. Строительство щитовой опалубки.
  6. Монтаж арматурного каркаса из двух поясов (верхнего и нижнего).
  7. Заливка внутреннего пространства бетонным раствором.
  8. Укладка железобетонных плит максимально близко друг к другу (при использовании монолитных ж/б плит).
  9. Заливка бетонного раствора с последующим штыкованием для удаления воздуха и увеличения однородности массы.
  10. Уход за бетоном, демонтаж опалубки.

Основные ошибки и советы по строительству

Чтобы дом из газобетона на плитном фундаменте прослужил не менее 100 лет, индивидуальному застройщику необходимо заранее разобрать распространенные ошибки:

  1. Отказ от армирования или выбор арматуры несоответствующего диаметра. Дома из газобетона плохо переносят деформирующие нагрузки, которые могут возникнуть из-за разрушения фундамента. Последнее возможно, если бетонный монолит недостаточно устойчив к деформирующим нагрузкам. Чтобы исключить такую вероятность, изготавливают армокаркас согласно установленным правилам по отношению к заданным условиям.
  2. Глубокое заглубление плиты при нестабильных грунтах. Уберечь хрупкий бетон от нагрузок можно таким образом, чтобы основание поднималось и опускалось вместе с подвижками почвенных масс. Такой вариант возможен, если построить мелкозаглубленный «плавающий» фундамент.
  3. Слишком толстая плита. Увеличение этого параметра привет к дополнительным расходам, поэтому, если по проекту дом будет массивным или иметь больше двух этажей, то выбирают подтип плитного основания – фундамент с ребрами жесткости.

Видео по теме статьи

О плитном фундаменте для дома из газобетона расскажет видео:

Заключение

Для домов из газобетона необходимо, чтобы фундамент отвечал особым требованиям по прочности и устойчивости. Соблюдая действующие правила и выбирая качественный материал, индивидуальный застройщик может своими руками возвести надежное плитное основание, с которым его дом прослужит десятки лет.
