Как известно, идеальное место для возведения здания – плоский ровный участок или место с маленьким уклоном. Но что делать, если вам достался живописный участок со значительным уклоном? Самый простой вариант – сделать особенности рельефа достоинством, а не недостатком.

Проекты зданий на участках с уклоном отличаются от обычных зданий. И если раньше приходилось разрабатывать каждое строение в индивидуальном порядке, то сейчас появились готовые решения и рекомендации, соблюдая которые, вы справитесь даже с такой сложной работой.

На фото – даже небольшой склон значительно влияет на проект дома

Следует знать, что крутизна склона измеряется не в градусах, а в процентах. То есть, перепад уровней на участке в 100 метров, составляющий 30 метров – это уклон в 30%.

И наконец, в зависимости от рельефа, можно выделить несколько основных типов местности:

Ровные площадки, на таких уклон составляет не более 3%.
Участки с малым наклоном, его показатель должен составлять от 3-х до 8%.
Участки со средним уклоном, который колеблется в пределах от 8 до 20%.
Крутые участки – все места, где показатель крутизны превышает 20%.

Особенности проектирования домов на склонах

Если вы твердо решили, что построите дом на участке со сложным рельефом, советуем учесть несколько важных моментов:

Самая важная часть предварительного этапа – правильные и корректные расчеты всех конструкций. Для этого необходимо определить точные показатели перепада высоты, особенности строения почвы. Именно поэтому следует обратиться к профессионалам, только так можно гарантировать правильность проекта, своими руками выполнить эту работу практически невозможно.
Даже если вы подобрали приемлемый вариант, следует доработать его в соответствии с вашей спецификой, опять же, лучше проконсультироваться с квалифицированными специалистами.

Подобный проект может потребовать большего объема подготовительных работ, но обычно это не отнимает много усилий.
Основание таких строений нуждается в особенно тщательной изоляции и защите, иначе грунтовые воды могут размыть фундамент. Даже если основание не будет повреждаться, в помещении всегда будет царить сырость. (См. также статью Особенности гидроизоляции цоколя фундамента.)
В некоторых случаях может быть затруднен подъезд к площадке спецтехники, этот нюанс обязательно следует учитывать, так как перенести десятки тонн материалов – тяжелый, а иногда даже непосильный труд.

В силу всех вышеперечисленных факторов можно с уверенностью утверждать, что проект дома с цокольным этажом на склоне – лучший вариант. Перепад высоты, который вызывает сложности в других случаях, значительно упрощает сооружение цоколя, вследствие чего снижается и цена. Котлован выходит гораздо меньшего размера, потому что под землей находится лишь часть этажа.

Совет!
Не стоит слушать тех, кто утверждает, что цокольный этаж повышает стоимость проекта чуть ли не в два раза.
Грамотно рассчитанные конструкции незначительно увеличат общие затраты.

Некоторые примеры проектов

Рассмотрим несколько вариантов, которые могут служить как своего рода инструкция для тех, кто собирается строить здание на уклоне. На основе этих примеров вы сможете сделать свой вариант, который будет максимально отвечать вашим потребностям.

Скандинавский вариант

Как видно на схеме, дом хорошо вписывается в участок с уклоном

Такие дома очень часто можно встретить в северной Европе, они обладают рядом особенностей:

Основной материал постройки – брус, что нечасто встречается у нас в домах с цокольным этажом. Следует отметить, что облицовка основания натуральным камнем прекрасно сочетается с деревом и придает дому нотки средневековой роскоши.

Сооружению характерны компактность и продуманность каждой детали, вплоть до мелочей.
В конструкции присутствует терраса, так любимая европейцами.

План цокольного уровня

Как можно заметить из плана, этаж достаточно большой, и на нем с легкостью можно расположить как гараж с котельной, так и спортзал с сауной. В вашем распоряжении оказываются очень большие площади, которые можно использовать по своему усмотрению – можно отдыхать с друзьями, а можно сделать мастерскую.

Первый этаж здания

Здесь все пропитано духом практичности и функциональности – вход в дом проходит через уютную крытую террасу. Осевым помещением является просторный холл, из которого можно войти в кухню, совмещенную с гостиной очень интересной конфигурации, с другой стороны располагаются две спальни и ванная комната.

Небольшая уютная мансарда

Этот уровень небольшой и очень уютный – в такой спальне можно отдохнуть от суеты под шум дождя, санузел повышает удобство, ведь вам не придется спускаться вниз.

Двухэтажный дом с цокольным этажом

Одноэтажный дом с цоколем на среднем склоне

Для тех, кому не нужен второй уровень и нравятся одноэтажные строения, предлагаем рассмотреть второй вариант. И если на ровном участке придется копать глубокий котлован, то цокольный этаж на склоне сделать не в пример проще – углубляется лишь часть уровня.

План цоколя, основное достоинство – широкий и удобный въезд в гараж

На нижний уровень вынесены все хозяйственные помещения, что позволило сделать жилой этаж максимально функциональным. Кроме того, на данном уровне цоколя можно сделать спортзал или оборудовать бильярдную.

Жилой этаж отличается очень интересной планировкой

Как видно из плана, компоновка помещений в доме и их конфигурация отличаются оригинальностью и интересными решениями. В таком интерьере можно реализовать самые смелые дизайнерские замыслы. Отлично подойдет как жилье и как загородный дом для отдыха и релаксации.

Совет!
Цокольный вариант на склоне – самое экономически оправданное решение.
Недаром большая часть домов в горных районах строится именно в таком исполнении.

Вывод

Выбор конкретного варианта – дело индивидуальное, вы можете использовать как готовые проекты в качестве подсказок и основы, так и придумать свой вариант. Видео в этой статье расскажет и наглядно покажет некоторые аспекты строительства домов с цоколем на склонах.

Отличная статья 0

фото, как сделать, плюсы и минусы

Стремление потенциальных застройщиков приобрести участок на склоне, чаще обусловлено более низкой ценой, хотя повлиять на такое решение может и красота ландшафта, и удалённость от городского шума. Как бы то ни было, но такая земля тоже находит своего покупателя, который, стремясь к самостоятельному строительству, далеко не всегда понимает, куда его может завести элементарный дилетантизм. Приобрести проект дома на склоне с цокольным этажом – это ещё полдела, нужно ещё и грамотно его воплотить. Обсудим основные нюансы такого строительства.

Неровный ландшафт участка создаёт сложности для строительства, но при грамотном подходе к проектированию тот или иной недостаток можно даже превратить в достоинство. Только профессионалы знают, как извлечь пользу из, казалось бы, непригодной для застройки территории, к ним и надо обращаться, решившись построить дом на склоне с цокольным этажом.

Иногда выбор такого проекта даёт возможность получить экономию, так как благодаря склону объём земляных работ сводится к минимуму. Фактически, на уклоне заглубляется только одна сторона этажа, тогда как с противоположной стороны его стены оказываются полностью над землёй. В таком случае цокольные помещения могут иметь полноценные окна, а так же вход не по лестнице из первого этажа, а прямо с улицы. Да и вообще, в таких домах главный вход в дом чаще всего организован через цокольную часть дома.
Возведение цокольного этажа предполагает устройство ленточного или плитного фундамента, но проектировать и заливать его должны специалисты. Слишком уж много подводных камней может повстречаться на этом этапе. Многое зависит от степени нестабильности рельефа, ведь строительство далеко не всегда ведётся на пологом холме, и чем круче склон, тем более бережного отношения к себе он требует.
Существует алгоритм взаимодействия между собой дома и склона, и чтобы выбрать правильный конструктив фундамента, нужно иметь представление о комплексе нагрузок, которым ему придётся противостоять. Только в этом случае получится правильно разработать мероприятия, могущие уберечь здание от возможных эксплуатационных проблем.
На ровном месте масса дома давит на грунт равномерно, и он, в свою очередь, столь же равномерно оказывает сопротивление. При 15-градусном уклоне участка длиной 10 м, перепад высоты составит около 2,6 м, и в такой ситуации, в более высокой точке возникает воздействующее на фундамент боковое давление грунта. По мере убывания склона это давление снижается — зато увеличивается нагрузка на грунт от массива дома.
Всё это нужно правильно рассчитать, причём расчёты должны основываться на предварительном исследовании грунта. Для холма это ещё более важно, чем для ровной местности: он веками находился в природном равновесии (и грунт, и растительность, и естественный дренаж), и вдруг оно нарушается массовой застройкой.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Мировой опыт строительства на пересечённой местности показывает, что чем больше высота холма, тем хуже несущая способность его грунта. Небольшие склоны лучше дренируют влагу, а если учесть их обильную растительность, то вода и вовсе практически не попадает в глубокие почвенные слои.

Отсутствие грунтовой влаги огромный плюс для фундаментов, так что дома на склоне с цокольным этажом – решение оптимальное. Но есть и другие нюансы, требующие внимания.

Обобщим все достоинства и недостатки строительства дома на склоне, и представим их в качестве информационной таблицы:

Плюс	Минус
Цокольный этаж на склоне даёт возможность получить полноценные помещения, столь же комфортные, как и на первом этаже (с большими окнами и отдельным входом).	Если дом стоит не на вершине холма, а у его подножия, вода, скатывающаяся по склону, может попадать под фундамент.
Удобно для устройства в цоколе гаража.	Повышение расходов на строительство за счёт обустройства участка: установки подпорных стенок или террасирования, защиту здания от подмывания.
В доме можно сделать вход на разных уровнях без строительства высокой наружной лестницы.	Сложности перемещения по неровной местности как пешком, так и на автомобиле – особенно в зимнее время, когда склон скользкий.
Минимальный объём земляных работ позволяет с небольшими затратами получить полноценный этаж.	Проблемы с устройством централизованного водоснабжения, так как воде приходится течь снизу вверх. Строительство колодца тоже затруднено, так как грунтовая вода далеко. Чаще всего приходится бурить довольно глубокую скважину.
Архитектурная эстетика дома и прилегающей территории.	Трудности с высадкой растений, так как сильные дожди смывают слой чернозёма вместе с семенами. Да и поливать их приходится чаще, так как влага не задерживается на склоне.
Невысокая цена земли на склоне.
Нет грунтовых вод, и соответственно, отпадает необходимость в усиленной гидроизоляции.
Благодаря естественному клону облегчается процесс водоотведения.
Красивый вид из окон.

Массовая застройка обычно ведётся не на скалистых горах, а на холмах. Как показывает практика, грунт на них глинистый, а глина, находящаяся в сухом состоянии (на склонах она не размокает), очень прочна.

Невысокую прочность анализ грунта показывает очень редко — в основном, когда растительность очень буйная. Корни растений защищают склон от размывания, но после удаления плодородного слоя, которое обязательно предваряет строительство фундамента, прочность грунта снижается. Если так, то ни о каком цокольном этаже вести речь нельзя, дом надо ставить на сваи. Но это ситуация крайне редкая, и в большинстве случает строить на ленте или плите можно.
В результате удаления растительности со склона, грунт становится более подверженным размыванию, в целом меняется ситуация с естественным дренированием. На участке начинает задерживаться больше влаги, не говоря уже о том, что построенный дом начинает давить на поверхность склона. Если сразу же не разработать меры по уравновешиванию нагрузок, фундамент может деформироваться или даже возникнет оползень.
Чем интенсивнее застройка холма (ведь на нём может возводиться целый посёлок), тем более неблагоприятной для местности становится ситуация. Не стоит бездумно рубить деревья и кустарники, не зная броду начинать разрабатывать грунт. Важно по максимуму сохранить естественный рельеф участка, продумать структуру дренажной системы, которая и защитит дом от вероятных проблем.
Деревья при строительстве на склоне лучше постараться сохранить
При строительстве на неровном рельефе, решающее значение имеет не уровень грунтовой воды (именно его геологи указывают в отчётах), а уровень локального намокания, возникающий при скатывании с вершины ливневой и талой воды. Намокание грунта вблизи фундамента всегда нежелательно, так как при этом он частично утрачивает прочность — плюс ко всему зимой проявляет себя явление морозного пучения.
Увлажнение происходит неравномерно, так как вода всегда движется с одной стороны. Поэтому выше дома должна быть произведена грамотная разуклонка грунта (вокруг дома создаётся контруклон), в том числе и у отмостки. Дополнительным средством защиты фундамента от намокания будет система водоотведения с кровли и устройство пристенного дренажа.
На пристенном дренаже заострим ваше внимание, так как он применим не только для защиты фундамента от подтопления, но и уберегает надземные части здания. В отличие от кольцевых систем, пристенные устраиваются в непосредственной близости от конструкций дома, и способны отводить как грунтовые, так и поверхностные или аварийные воды даже без отмостки. Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Для глин и суглинков устройство пристенного дренажа — это идеальное решение так как здесь радиус его действия минимален. Конечно, дрены не могут извлечь всю имеющуюся в почве воду, но поглотив её избыток, предупреждают не только перенасыщение грунта влагой, но и пересыхание и растрескивание при её отсутствии.
Система пристенного дренажа состоит из труб с перфорацией, через которую и происходит приём воды, и фильтрующей оболочки из завернутого в геотекстиль сыпучего материала (чаще керамзита). Фильтр, который в зависимости от состава грунта может быть однослойным или двухслойным, необходим для защиты дренажных отверстий труб от засорения.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: При расчёте глубины заложения фундамента необходимо учитывать не отметку УПГ, что характерна для данного региона. Грунт, постоянно подвергающийся увлажнению, имеет иные свойства и промерзает глубже, поэтому и заглубляться подошва фундамента должна соответственно.

От размера уклона холма зависит не только архитектура здания в целом, но и конструкция его фундамента. Покажем наглядно, как принцип строительства зависит от его конкретных показателей:

Размер уклона (схема для наглядности)	Принцип структурирования фундамента
До 7% Двухуровневый фундамент	Уклоны до 7% считаются небольшими, и дают возможность поставить дом на одно- или двухуровневой площадке. Чтобы её сформировать, грунт с одной стороны срезается, а с другой подсыпается. И это единственный вариант, при котором можно использовать типовой проект дома, а не заказывать индивидуальный.
7-10% Врезной фундамент	При увеличении уклона до 10% цокольный этаж фактически врезается в грунт. В более высокой точке склона он будет полностью заглублён, тогда как с противоположной стороны его стены будут располагаться выше уровня земли.
Более 10% Ступенчатый фундамент	Холм с уклоном больше 10% относится к крутым, и здание, строящееся на нём, будет иметь несколько уровней. Принцип формирования фундамента здесь такой же, как и у лестницы: каждый уровень сдвинут относительно предыдущего в сторону уклона. И главный вход, и въезд во встроенный гараж будут располагаться в цоколе, хотя зависит это от расположения улиц и соседских домов при общей застройке. Вариант технически более сложен и затратен, поэтому тоже требует индивидуального проектирования.

Казалось бы: если уклон небольшой, холм проще разровнять. Но это не так, ведь увеличение объёма земляных работ влечёт и удорожание строительства. К тому же, разрушение естественной плотности и структуры грунта плохо сказывается на его несущей способности, а заглубление приближает подошву фундамента к зеркалу грунтовых вод. Принимая решение строить дом на неровном рельефе, всегда лучше не разрушать созданное природой, а созидать, используя возможности современной архитектуры.

Самым гармоничным оказывается ландшафт, в котором строения огибают деревья, повторяют особенности рельефа. Выполнять застройку участка лучше всего с применением такого архитектурного приёма, как террасирование, при котором ступенчатую форму имеет не только фундамент дома, но и вся придомовая территория.

Дом обычно ставят в самом высоком месте, вниз по склону разбивают сады и огороды, лужайки и газоны. Так люди делали всегда: вода, скатывающаяся по склону, в этом случае частично поглощается корнями растений, за счёт чего обеспечивается естественный дренаж. Даже если разбивать огороды вы не планируете, рекомендуем высадить вниз по склону газонную траву.

Ещё один, весьма интересный с точки зрения архитектуры приём – это строительство подпорных стенок. Хоть это и затратно по финансам и времени, но очень красиво – особенно если при их возведении учесть архитектурный стиль дома. Подпорные стенки предотвращают сдвиг грунта в тех случаях, когда сделать естественный откос с небольшим уклоном не представляется возможным. Хотя, такие стенки могут быть не только укрепительными, но и чисто декоративными.

При строительстве на нервном рельефе индивидуализируется не только конструкция фундамента, но и по-другому структурируется отмостка. Если в традиционном исполнении она со всех сторон имеет одинаковую ширину, то здесь ситуация совсем другая.

Самая широкая сторона отмостки, вылет которой составляет не менее 4-х метров, обращается в сторону вершины холма. Поверхность этой стороны отмостки будет направлена не вверх, а вниз – с таким расчётом, чтобы вода могла стекать в выемку контруклона. От выемки вода отводится с помощью огибающих дом канавок или кольцевого дренажа в накопительную ёмкость, откуда потом можно её использовать для хозяйственных нужд, либо в уличный кювет.

По бокам отмостка будет иметь ширину 2-3 метра и каскадную форму; снизу как обычно – всего 1 м. В целом, даже на прямоугольном здании отмостка будет иметь в плане многогранную форму.

На участках с пересечённым рельефом строящееся здание располагается с учётом направления уклона, а не по расположению сторон горизонта, как это делается при строительстве на ровном участке. Так что, выбрать наиболее удобное для хорошей инсоляции положение здесь не получится — приоритетом здесь является устойчивость фундамента.

Учитывая наличие цокольного этажа, под него придётся копать не просто траншеи (даже если это лента), а полноценный котлован. При его разработке очень важно правильно задать откосам углы наклона, предупредить осыпание стенок и сползание грунта. Конкретика зависит от типа грунта, на песках откосы делают 35-45 градусов; на суглинках и глинах 50-60 градусов; на плотных гравелистых или глубоко промерзающих грунтах можно обходиться и без откосов.
Если фундамент ступенчатый, ступени формируют так, чтобы каждая из них опиралась на материковый грунт. Выполнение разметки контуров котлована выполняется как обычно, с привязкой к любому удобному объекту или проезду. Вне зависимости от формы котлована в плане, в разрезе у его дна будет несколько отметок, которые переносятся туда с помощью геодезических приборов.
Начинают земляные работы со снятия растительного слоя, толщина которого может варьироваться от 10 до 25 см. Выемку основного грунта начинают обычно с наиболее низкой отметки, постепенно продвигаясь по склону вверх. Ширина ступеней, нарезаемых в грунте, должна быть несколько больше, чем ширина базы дома. Высота и длина должна соответствовать проектным размерам.
В процессе подготовки ступеней сразу же устанавливаются и щиты опалубки – чтобы на уступах не осыпался грунт. Существует две технологических схемы устройства ступенчатого фундамента: 1) Первой устанавливается опалубка на нижней ступени, бетонируется, а после затвердевания поднимается выше. 2) Опалубка собирается сразу на всю высоту ленты, выставлются сначала маячные щиты, а затем рядовые.
И в том, и в другом случае инвентарные щиты, чаще используемые специалистами-подрядчиками, прикрепляются к схваткам и фиксируются вставками и инвентарными клиньями. Между собой их соединяют пружинными скобами и шпонками, устанавливают стяжки и временные распорки, с помощью которых и обеспечивается точность высоты фундамента.
Деревянная опалубка для формирования ступенчатого фундамента применяется реже, она должна выполняться плотниками 2-3 разряда. Чтобы точно установить щиты с противоположных сторон, из доски, равной ширине фундамента, изготавливается шаблон. С его помощью и выставляются стойки, на которые потом навешиваются щиты. После выверки вертикали, щиты фиксируются стяжками и укрепляются раскосами.
Стяжки нивелируют распорные усилия, возникающие под давлением бетона
Армирование фундамента вообще ответственная работа, но в данном случае она ещё и довольно сложная, потому что там, где будут перепады высот, требуется усиление. И конечно, формировать каркас на глазок, без соответствующего расчёта нельзя. Если фундамент ленточный, его армирование выполняется стержневой арматурой диаметром до 16-20 мм (рабочая), и до 10-12 мм (продольная).
Каркас собирается в пространственном варианте, обычно с двумя рядами рабочей арматуры — если учесть, что высота ступеней фундамента не превышает 30 см. Верхний ряд стержней должен быть ниже верха опалубки (а сам каркас по ширине меньше расстояния между бортами) настольно, чтобы при заливке образовался защитный слой 50 мм. Снизу должно быть 70 мм, что обеспечивается за счёт установки элементов каркаса на пластиковые фиксаторы. Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Если уклон холма составляет более 18 градусов, уступ может предварительно укрепляться анкерами.
Бетон для заливки фундамента чаще всего приходится изготавливать прямо на стройплощадке, так как тяжёлому бетоновозу затруднительно ехать в гору. Чтобы успеть залить фундамент за один день, рабочим приходится делать всё возможное, чтобы избежать непредвиденных остановок: запасаться достаточным количеством людей, бензогенератором и второй бетономешалкой.
Бетонирование производится в таком же порядке, как и собиралась опалубка, с параллельным уплотнением смеси. Очень важно, чтобы в монолите не образовывались пустотные карманы, а поверхность была хорошо выровнена. После заливки его укрывают, в жару трижды в сутки проливают водой.

Опалубка снимается при наборе фундаментом 70% прочности (7-14 дней в зависимости от температуры), после чего монолит выдерживается до тех пор, пока не наберёт полную прочность. На это при +20 градусах уходит 4 недели, после чего можно приступать к возведению стен дома.

Строительство дома на склоне не может быть простым и дешёвым по определению, поэтому не сильно обольщайтесь низкой стоимостью земли. Однако не стоит и впадать в уныние: вы получаете шикарный ландшафт, тогда как обладатели равнинных участков из кожи вон лезут, чтобы как-то оживить территорию с помощью искусственных насыпей, камней и устройства перепадов высот.

При строительстве на склоне есть свои трудности, потому что не только для фундамента, но даже для хранения стройматериалов приходится подрезать часть холма, чтобы получить ровную площадку. Всё это связано с необходимостью вывоза немалого объёма грунта, предупреждения затопления и подмыва уступов ливневыми водами посредством устройства дренажных канав. Хотя с дренажом как раз проблем и нет — вода легко уходит самотёком.

Проектирование домов для строительства на склонах осуществляется по нескольким принципам.

Дом состоит из нескольких секций одинаковой высоты, смещённых одна относительно другой по вертикали (каскадно-секционный тип).
Дом может состоять из нескольких блоков с разной этажностью, с ориентацией по линии уклона. Или разноэтажные секции ориентируются поперёк уклона, а их крыши образуют открытые террасы (террасный тип расположения).
Дом из нескольких блоков переменной этажности длинным фасадом ориентируется поперёк склона, а за счёт разницы в высоте стен крыши выводятся на один уровень.

К возводимым на возвышенности домам предъявляются особые требования по тепло- и гидроизоляции, потому что:

Ветровые нагрузки здесь значительно возрастают, что провоцирует образование конденсата на стенах.
Более сложны по конфигурации трубопроводы, а это увеличивает риск протечек воды.
Некоторые помещения не имеют естественного воздухообмена, поэтому требуется устройство принудительной вентиляции.
Скудная инсоляция на склонах, обращённых на север, вынуждает усиливать искусственное освещение, увеличиваются затраты не только на электроэнергию, но и на обогрев.

Архитекторам при проектировании домов на склоне приходится просчитывать немало факторов: от градуса уклона, до направления подъездной дороги. Поэтому заниматься подобным строительством самостоятельно, без соответствующей профессиональной подготовки — себе дороже.

На участках с неровным рельефом проведение инженерно-геологических изысканий является процедурой обязательной. В отчётах геологов будет зафиксировано только первозданное состояние склона, не тронутое строительством, а при внесении изменений естественный баланс меняется. Именно поэтому так важно предусмотреть меры по сохранению рельефа и созданию эффективного дренажа склона, которые и обеспечат длительную и беспроблемную эксплуатацию дома.

Проект большого котеджа со СПА зоной и цокольным этажом Дом на склоне, цена строительства под ключ

Фундамент
Условные обозначения Входит в комплектацию За дополнительную плату Не входит в комплектацию	Коробка дома на фундаменте под кровлей	Теплый контур без фасадной отделки	Теплый контур с фасадной отделкой 24 409 062 р. 31 762 р./м²
Индивидуальный расчётный фундамент* УШП PRO — утепленная шведская плита, высота цоколя 450 мм, с утеплением 200 мм, с двойным армированием с прокладкой закладных гильз для ввода-вывода инженерных коммуникаций, с устройством системы жидкостного теплого пола.
Несущие и ограждающие конструкции
Наружные стены выполнены кладкой из газобетонных блоков на клеевом растворе толщиной от 300 мм.
Внутренние несущие стены выполнены кладкой из газобетонных блоков на клеевом растворе толщиной 200-250 мм.
Устройство ж.б. пояса 120мм по периметру несущих стен перед монтажом стропильной системы
Стропильная система заводского изготовления (доска 45х195, сухая, строганная) с применением балок из клееного бруса или бруса LVL.
Ветро-гидроизоляционная пленка с кровельной обрешеткой
Контробрешетка кровельная брус 45х45
Межэтажные перекрытия
Монолитные ж/б перекрытия 180-200 мм.
По деревянным балкам — брус 45х195 мм (сухой, строганный).
Межэтажная лестница
Деревянная — строительная (черновая, маршевая).
Монолитная ж/б лестница — строительная (черновая, маршевая).
Кровельное покрытие
Кровельное покрытие из металлочерепицы Металл Профиль
Утепление и звукоизоляция несущих и ограждающих конструкций
Утепление наружных стен минераловатными плитами, либо фасадным пенополистиролом в зависимости от варианта фасадной отделки.
Звукоизоляция межэтажных перекрытий — базальтовый утеплитель 150 мм, настил чернового пола из OSB-3 18 мм по пошаговой обрешетке 20х90 мм (в зависимости от выбранной конструкции межэтажных перекрытий).
Утепление стропильной системы минераловатным утеплителем 250 мм.
Окна и двери
Оконные и балконные дверные изделия из ПВХ профиля VEKA Softline 70 мм, Фурнитура — SIEGENIA AUBI TITAN_AF, двухкамерный стеклопакет — 4i-14a-4-14-4, микропроветривание, без противомоскитных сеток), доставка и разгрузка до оконных проемов. Без шпрос в степлопакетах. цвет — белый/белый.
Внешние дверные изделия Jeld-Wen- дверной блок входной, теплоизоляционный F2000, белый, глухой 21х9,1. Замок Abloy LС200, 3 петли с регулировкой в 2-х направлениях, порог с алюминиевой накладкой,установка дверных доводчиков на внешние двери.
Закрытие оконных и дверных проемов пленкой
Фасадные работы и отделка на выбор
Фасадная отделка: Силикатная штукатурка / отделочная доска
Отделка карнизных свесов, потолков террас и крылец
Оформление оконных и дверных проемов, монтаж угловых наличников
Подготовка и покраска мауэрлатных и коньковых балок
Установка межэтажных металлических отливов (только для комбинированных фасадных отделок)
Устройство лаг пола для террасы. Отделка полов террасы террасной доской из лиственницы с ограждениями (для проектов, где терраса является конструктивным элементом дома).
Устройство лаг балкона и отделка полов балкона террасной доской из лиственницы с ограждениями.
Гидроизоляция полов балконов
Технический надзор
Выезд инженера на строительный объект для привязки пятна застройки и оценки состояния участка и грунтов.
Проектная документация КЖ (конструкции железобетонные)
Проектная документация КД (конструкции деревянные)
Проектная документация АC (архитектурно строительные чертежи)
Инструкция по эксплуатации газобетонного дома
Гарантия на все виды работ произведенные по договору строительного подряда — 5 лет
Монтаж и доставка в пределах 50 км от КАД, МКАД
Организация проживания рабочих
Уборка территории, погрузка мусора в пухто
Свайный фундамент — буронабивные сваи для террас
Подготовка песчанного основания фундамента
Устройство дренажной системы
Устройство ливневой системы
Отделка цоколя фундамента искусственным камнем
Водосточная система
Вентиляционные кровельные проходные элементы
Снегозадержатели
Односторонняя ламинация оконных и внешних дверных изделий
Мансардные окна Velux
Люк чердачный Fakro утепленный 600х1200 мм.
Молниезащита
Контурное заземление

Дом с цокольным этажом (55 фото)

Дом с гаражом в цоколе

Дом с подземным гаражом проекты

Дом с мансардным этажом

Дом на небольшом склоне

Одноэтажный дом с цокольным гаражом

Дом на высоком фундаменте

Двухэтажный дом с цокольным этажом

Дом с цокольным этажом и террасой

Дачный домик с цокольным этажом

Красивый дом с цокольным этажом

Двухэтажный дом с цокольным этажом

Дом на склоне с цокольным

Двухэтажный домик с террасой на склоне

Кирпичный дом с мансардой и террасой

Двухэтажные дома с цокольным этажом

Загородный дом с цокольным этажом

Проекты коттеджей с подвалом

Дом с высоким цоколем

Одноэтажный дом с цоколем

Небольшие коттеджи эконом класса

Современный дом снаружи

Одноэтажный дом с цокольным гаражом

Двухэтажный дом с мансардом

Дом с цоколем на склоне

Коттедж с подземным гаражом

Домик с подвалом

Двухэтажный дом с цоколем

Дом с цокольным этажом и мансардой

Дом с мансардным этажом и террасой

Дом с высоким цоколем

«Дом с мансардой» Василий Еловских

План дома 10 на 8 двухэтажный с цокольным этажом

Загородный дом с подземным гаражом

Проекты трехэтажных домов

Дом с цокольным этажом и террасой

Дом с высоким цоколем

Разрез дома

Дом с цокольным этажом и мансардой

Небольшой дом с цоколем

Двухэтажный дом с подземным гаражом

Одноэтажный дом с высоким цоколем

Дом с высоким цоколем

Кирпичный дом с высоким цоколем

Дом с подвалом и мансардой

Одноэтажный дом с высоким цоколем

Дом на склоне с цокольным этажом

Погреб под террасой

Дом с высоким цоколем

Дом на неровном участке

Двухэтажный деревянный дом

Одноэтажный дом на склоне с цокольным этажом

Дом на склоне с цокольным этажом

Двухэтажный домик с террасой на склоне

Трехэтажный дом с мансардой

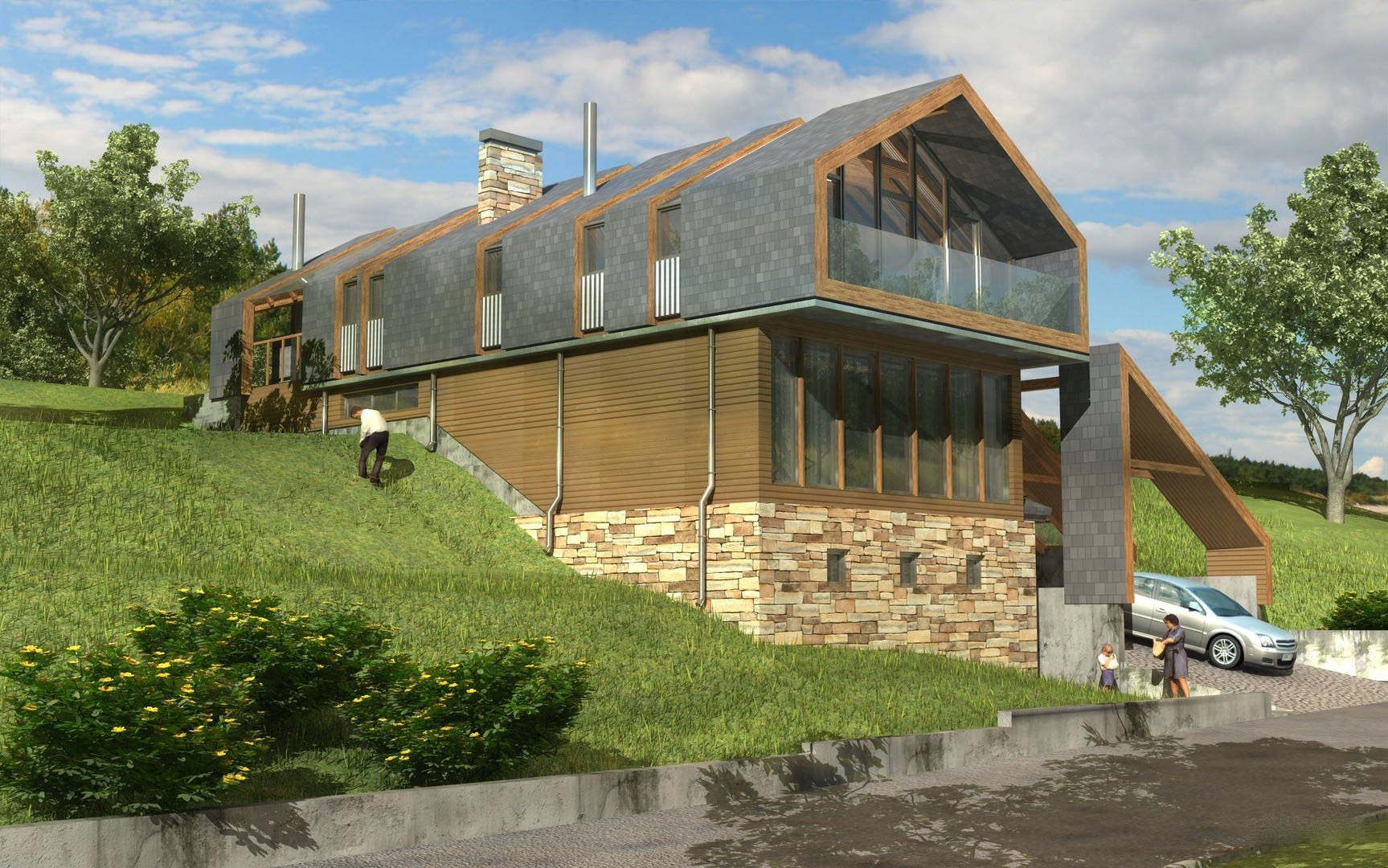

Проект дома на склоне с цокольным этажом: особенности постройки

Человечество обустраивалось испокон веков на самых лучших территориях, где можно возвести крепкий и надежный дом. Строили раньше преимущественно на равнинных грунтах. С развитием культуры строительства люди также научились разделять качество грунта, его способность к промыванию и проседанию. От местности и участка, но котором строят дом, зависит устойчивость постройки, ее срок эксплуатации. Что на счет дома на склоне? Можно ли построить там хорошее здание, да еще и с цокольным этажом?

Конечно, выбирать такой участок с перепадами высоты крайне не рекомендуется. Но может вам хочется поселиться в местности выбранной или досталась там земля. Проекты домов на склоне поражают своим разнообразием. Если сделать все правильно, то вы даже можете получить очень привлекательное и необычное здание с интересной архитектурой.

Преимущества и недостатки постройки на склоне

Каждый проект имеет ряд недостатков и преимуществ. Начнем с положительных моментов и разберем характеристики дома на склоне, которые говорят в его пользу:

необычный дизайн, интересная задумка дома как с точки зрения фасада, так и по планировке помещений и цоколя внутри дома, что достигается за счет перепада высот;
упрощение канализационной системы, поскольку могут идти отдельные трубы на второй этаж и на цокольный, сразу, напрямую;
возможность сэкономить средства за счет уменьшения количества материалов посредством скоса;
проект предусматривает не только необычный дизайн, но также и причудливую форму с непривычными для нас входами и выходами. Вход можно сделать даже на крыше дома, предусмотреть несколько террас, а можно сделать целый бункер.

А теперь поговорим о недостатках. Их тоже немного, но справедливо их отметить. Выделяют такие:

необходимо приготовится к сложностям, связанным с подвижностями грунтов, оползнями и прочими неурядицами склона, что будут влиять на фундамент постройки;
вам не удастся использовать классический типовой проект дома либо же сделать это будет крайне сложно;
дом будет преимущественно с одной стороны освещаться не так равномерно. Ведь по сути с одного бока будет грунт, без возможности проделать окна;
тут минус будет не в самом доме, а подходах к нему. Сложно подобраться к дому на склоне, особенно зимой, а также круглый год пожилым, физически слабым людям или если вы вдруг получили травму.

Особенности проектирования домов с цокольным этажом на склоне некрутом

Естественно склоном можно называть участок земли, который отличается от равнинного уклона. Так вот в зависимости от степени этого уклона и будут складываться особенности проекта дома с несколькими этажами.

Что собой представляет некрутой склон? Это уклон с небольшой глубиной, от 8 до 20%. Обратив на незначительность перепада, многие уверены, что не так уж и сложно выполнить проект данного дома. Но это не правда.

В таких домах в обязательном порядке предусматривается цокольный уровень. Для этого делается заглубление ниже уровня земли. Это требуется для адекватной и равномерной планировки внутренних помещений дома. Вы будто выравниваете уровень постройки. Таким образом часть вашего дома расположится под землей, в то время, как вторая его часть будет от классического дома. Очень интересный прием, в рамках которого со стороны будет казаться, что дом косой, а по факту самый обычный.

Из материалов применяют монолитные плиты, бетонные блоки, кирпичи и т.п. Главная задача – сделать как можно более прочный фундамент. Использовать цоколь можно под гараж или даже жилую зону, если качественно гидроизолировать его.

Характеристики проектов дома на крутых склонах

Если уклон более 20% — перед вами крутой склон. Проект предусматривает не столько наличие цокольного и основного этажа, сколько обширную многоуровневую систему с различными по принципу зонами. Обычно выделяют жилые и нежилые помещения. Обычно на цокольном или самом нижнем этаже располагают коммуникации.

Этот проект смело можно назвать специфическим, поскольку он применяется многими дизайнерами и архитекторами за необычность и широкие возможности дизайнерской мысли.

Он очень похож на бункер. У такого здания обычно широкое обилие террас и несколько отдельных входов в дом. Так уж выходит, что часть дома будет находится непосредственно в земле. С освещенностью тоже выйдут проблемы. Вам нужно будет позаботиться не только лишь о прочном основании дома, но и о стенах. Одна стена чаще всего является подпорной. Такой тип стен с одной стороны плотно соприкасается с грунтом и будет сдерживать его от оползней. Закрепите максимально возможно.

Особенности возведения фундамента

Вне зависимости от типа постройки, она должна иметь очень прочное основание. Основание дома на склоне, как и всех других зданий, должно соответствовать параметрам надежности, прочности. Должен быть качественный и максимально укрепленный фундамент.

Как было сказано выше, дом с небольшим типом уклона требует возведение цокольного этажа. В данном случае закладывается классический ленточный фундамент. Главная задача для вас — сделать максимально надёжную гидроизоляцию. Это убережет фундамент от подмывания грунтовыми водами.

Если же уклон крутой, то обычно опору делают с использованием свай: ступенчатую или винтовую.

В любом случае, вне зависимости от степени склона, целесообразно позаботиться о таких особенностях:

Гуртовые воды и последствия осадков регулярно будут проверять на прочность основание вашего дома, а это означает просто крайнюю необходимость в качественном гидроизолировании. Обеспечьте себе защиту от затопления цокольного этажа и разрушения основания.
Кроме того, рекомендуется делать качественный и добротный дренаж.
Не менее важно утепление всего дома и опоры его, что спасет от промерзания и постепенного разрушения.

Напоследок отметим, что в данной ситуации основа дома будет играть не только роль несущей конструкции, но и может стать отличным дополнение дизайна дома. В добавок ко всему у вас есть широкие возможности воплотить невероятные дизайнерские задумки. Отлично впишутся дома скандинавского типа.

Посмотрите интересные идеи в данном видеоролике:

Особенности строительства домов на склоне

Если Вам по воле судьбы достался участок для строительства загородного дома со склоном, не расстраивайтесь – строить можно на любом рельефе. Хотя затраты при этом будут варьировать, правильно выбранная технология строительства позволит минимизировать их. Можно вписать конструкцию дома в рельеф участка на этапе разработки проекта дома из СИП панелей, а можно пойти на большой объем земляных работ и подогнать рельеф под выбранный вами проект. Второй вариант обычно дороже и связываться с ним лучше при минимальном уклоне.

Определяемся с участком

Выбор решения зависит от уклона участка. Так, угол наклона до 3 % называется минимальным, здесь подойдет вариант с перемещением земляных масс, можно выбрать любой типовой проект.

Если уклон 7 % (малый уклон), то для частных домов достаточно выполнить подсыпку грунта (с уплотнением) с нагорной стороны здания. В этом случае возможно применение ленточного фундамента со ступенями. Главное, заливать его надо сразу весь, без разрыва. Но если уж не получилось, то разрыв лучше сделать не на уступе, а на 1/3 длины горизонтального участка. Сам шов делается не гладким, а с уступом и дополнительным горизонтальным армированием, перед заливкой зачищается металлической щеткой и грунтуется цементным молоком. Не забудьте, что бетон необходимо уплотнять (лучше вибратором).

Для уклона более 8 % обычно проектируют цокольный этаж. Для уменьшения объема земляных работ не выравнивают площадку застройки, а срезают нижнюю часть склона, где и планируют цокольный этаж.

При 15-20 % и более (крутой), необходимо разрабатывать индивидуальный проект. Обычно это многоярусный дом с хозяйственными помещениями или гаражом на первом ярусе. Такие проекты загородных домов явно не бюджетные, но зрительно очень эффектны.

Учитывая вышеизложенное, выбираем конструкцию дома и технологию. Она может быть любой, но на участках со склонами более экономичны легкие варианты: дерево, каркасное строение или СИП технологии. Остановим свой выбор на последнем, как более рациональном. На наклонных участках плиточные и ленточные фундаменты очень трудоемкие и дорогие, но при строительстве дома из СИП панелей их можно даже не рассматривать. Из оставшихся столбчатых или винтовых свай выбираем вторые как более технологичные.

Для расчета количества и длины свай необходимо определить, какие грунты и на каких глубинах залегают, есть ли линзы и плывуны, часто встречающиеся именно на склонах, уровень грунтовых вод и глубину промерзания. Расчет свайного поля на склоне очень сложный, эту работу следует поручить профессионалам. Небольшие организации, которые крутят сваи на ровных или с небольшим уклонам участках, опираясь на типовые решения, будут, конечно, дешевле, но даже небольшая ошибка при возведении фундамента ставит под угрозу несущую способность всего сооружения.

Немного истории

Английский инженер А. Митчелл решил облегчить труд сваибойщиков и предложил не забивать сваи, как гвозди, а закручивать, как шурупы. Для этого он снабдил сваю острым резьбовым наконечником. В России винтовые сваи стали применяться с 1880 года с легкой руки инженера Карловича. Со временем сваи совершенствовались, применялись новые материалы, наконец, изобрели наконечник с лопастями. Сначала они использовались военными строителями для возведения временных построек, затем их стали применять при реставрации и там, где динамика забиваемых свай была опасна для объектов, находящихся в непосредственной близости от свайных работ. И только недавно винтовые сваи стали применяться в индивидуальном строительстве.

Виды винтовых свай

Винтовые сваи бывают четырех видов:

Сварной наконечник – чаще используются под техпостройки, бани, ограды, ворота. Некоторые используют и под жилье. Однако этот способ годится только для возведения временных строений, но никак не для строительства постоянного дома.
С литым наконечником – для малоэтажного жилого строительства и легких промышленных объектов.
Двухлопастные винтовые – для больших объектов и на легких грунтах в индивидуальном строительстве.
Сваи с повышенной несущей способностью – применяются везде, кроме скальных пород.

Для строительства из СИП панелей 3 и 4 вид явно неоправданно дорог, поэтому рассмотрим первые два.

Сваи со сварным наконечником – это труба с заостренным концом, на который приварена буровая лопасть. Качество этих дешевых свай довольно низкое, из–за чего такие сваи обычно используют под заборы, бани и времянки. Слабым местом является сварное соединение (слишком большая вероятность брака) – это и неточность резки, и изменение свойств метала при нагреве,
и малая толщина лопастей.

Но все это не минус технологии, а результат нарушения ее. Применение специальных сортов стали не изменит свойства металла при нагреве, лазерная резка позволит избежать отклонения при крое, а человеческий фактор присутствует при всех вариантах и снизить его можно только автоматизацией процесса. Именно поэтому следует обращаться только в проверенные компании, обладающие современной технической базой. Разумеется, у надежного поставщика сваи будут дороже, но вы будете уверены, что вы платите за высокое качество оборудования и материалов.

Сваи с литым винтовым наконечником. Наконечник изготавливается методом точного литья в вакуумной среде из стали СТ–25 и СТ–35. Толщина лопасти у основания 13 мм при диаметре 300 мм (у сварных обычно 4–5 мм). Ствол изготавливают из стальной трубы (лучше выбрать бесшовный материал), в торец вставляется и обваривается литой наконечник. Для трубы диаметром 108 мм, стенка должна быть не менее
4 мм. В зависимости от характеристик грунта такая свая может нести до 6 тонн.

Как видите, есть сварные соединения и в этом варианте. Применение бесшовных труб уменьшит риск коррозии и увеличит срок службы сваи, но и на соединение оголовка надо обратить особое внимание. Паспорта, сертификаты
и акты испытания сварных соединений хоть и не 100–процентная, но все же гарантия.

Есть еще сваи из толстостенной насосно–компрессорной трубы – НКТ. Качеством не уступают сваям с литым наконечником. Толщина стенки 6,5–7,5 мм. Сталь предназначена для работы без антикоррозийной защиты в агрессивных средах.
Если сравнивать с водогазопроводной трубой (4 мм), прочность НКТ выше в пять раз, а коррозийная стойкость – в семь. Лопасть в этом случае выполняется из конструктивной стали, которая на 35 % прочнее стандартного варианта. Применение НКТ значительно улучшает коррозийную стойкость – главную проблему винтовых свай.

Защита винтовых свай

Сваи, изготовленные из нержавейки, не поддаются действию ржавчины, но они в несколько раз дороже свай из черного металла. Все остальные сваи необходимо защищать. Но помните о том, что более опасной коррозией является химическая, возникающая на границе контакта металла с водой или кислородом. Скорость разрушения металла зависит от уровня кислотности окружающей среды. За год глубина проникновения ржавчины при отсутствии защиты металла, составляет: в глине – 0,0032 мм, в песке – 0,00292 мм, на границе с водой/грунтом – 0,0814 мм. Вывод прост: защитить сваю от коррозии сможет изолирование металла от воды и кислорода.

Есть еще электрохимическая коррозия. Блуждающие токи способствуют возникновению электролитических диссоциаций, которые разрушают структуру металла. Единичные случаи можно отбросить. А вот близость трамвайных путей, железной дороги и высоковольтных линий придется учитывать.

Способов изоляции много, традиционно – самые надежные и современные технологии являются и дорогими. Но из всех вариантов мы выберем наиболее надежные в средней ценовой категории – обработку полимерным составом, термоусадочную пленку и их комбинации.

Покрываем наши сваи полимерным составом в заводских условиях, а самые опасные участки – выход сваи из грунта (15 см вниз и 15 см вверх) и сварные швы при наращивании сваи, изолируем термоусадочной пленкой в полевых условиях. Для этого пленку нагревают и обматывают ею сваю. Остывая, пленка уменьшается в диаметре и плотно охватывает
изолируемую зону.

После установки свай в проектное положение их бетонируют. Делают это не только для повышения прочности, но
и во избежание попадания внутрь атмосферного кислорода и воды. Для определения диаметра, длины и количества свай лучше произвести контрольное бурение, на косогоре эта процедура обязательна. На основании полученных данных рассчитывается несущая способность сооружения. Чтобы не углубляться в математические выкладки, скажем, что для каркасных домов и домов из СИП панелей обычно применяют винтовые сваи диаметром 108 мм и длиной
2,5 метра, при необходимости сваю наращивают сваркой. Основное требование – пролет не должен превышать
3 метров, по углам и на пересечении осей установка свай обязательна.

Монтаж винтовых свай осуществляется вручную или механизировано. На ровных участках или с небольшим уклоном рациональней ручной вариант. В нашем случае, на косогоре, лучше применить механический способ.

Первую сваю вкручивают в верхнем углу поля до отметки верха цоколя или обрезают «болгаркой» под эту отметку. Потом вкручивают оставшиеся углы и копают небольшие углубления (30 – 50 см) под остальные сваи. Закручивают рядовые сваи, постоянно проверяя вертикальность. Допустимое отклонение от вертикали 10 мм. Свая погружается
до несущего слоя, но не менее чем на 1,5 м. Иногда по проекту (а на косогорах это бывает часто) вкручивают и наклонные сваи, как бы создавая куст. Следующий этап – срезка свай
под отметку первой угловой и бетонирование внутренних полостей свай. Если мы проектируем дом из СИП панелей, то оголовки крепят под брус, но на склоне, даже для домов из СИП панели, поверх свай монтируют швеллер, связывающий все сваи в горизонтальный диск жесткости. Если сваи выходят из земли более чем на один метр,
то для вертикальной жесткости и равномерного распределения нагрузки монтируются укосы. Обычно это
разнобокий уголок с косынками. Места установки укосов (связей) должны быть указаны в плане свайного поля.

На заключительном этапе свайных работ производится окраска сварных швов (полимерная), а также усиление изоляции в зонах земля–воздух и усиление швов наращивания свай термоусадочной лентой. Лунки у свай
засыпаются и трамбуются.

Таким образом, выбрав винтовые сваи, не забудьте:

Сваи по углам и на пересечении осей обязательны;
Пролет не должен превышать трех метров;
Глубина погружения не менее 1,5 метра;
«Перекрутил – не выкручивай!» – это 100 % просадка, лучше доварить;
Зоне земля–воздух нужна усиленная изоляция, даже при отсутствии шва;
Трубы на ствол сваи лучше брать бесшовные;
Запрещается использовать винтовые сваи как заземление;
Свая должна входить в несущий слой как минимум на 50 см;
На косогорах горизонтальный диск жесткости обязателен, вертикальная жесткость выполняется укосами;
Стволы свай бетонируются.

И еще – не поленитесь проверить паспорта и сертификаты на используемые материалы и акты испытания сварных швов. Оголовок и ствол сваи имеют разную структуру стали, такие швы очень капризны. После окончания свайных работ подводят коммуникации и монтируют коробку из СИП панелей.

Закрываем сваи

Коробка уже возведена, но как закрыть выступающие сваи? Это вопрос не только эстетики, но и защиты от дождя, ветра, и снега. Обычно применяют два варианта:

Навесной цоколь. К сваям и нижнему брусу крепятся направляющие балки, металлический профиль или дерево,
по ним закрепляется листовой материал, сверху укладывается отделка, навеска капельников и отливов. Этот способ дешев, быстр в изготовлении, обладает прекрасной вентиляцией, а эстетика зависит только от вашего выбора. Не забудьте оставить зазор 5–8 см – пучинистость грунта пока не отменяли.

Мелко заземленный ленточный фундамент по установленным винтовым сваям. По ленточной основе возводится кладка (кирпичная или шлакоблочная), дальше – финишная отделка. Этот способ уменьшает затраты на утепление первого этажа, он более прочен, его можно совместить с устройством отмостки и, главное, можно создать подвальное помещение. Минус – высокая цена, к тому же его нельзя применять на пучинистых грунтах и
на участках с большим перепадом высот. Поэтому, увы, но для нашего случая этот способ не подходит.

Здесь мы рассмотрели лишь основные особенности строительства дома из СИП панелей на склонах. Нестандартный ландшафт участка под застройку требует особого внимания, но это уже тема для другой статьи, и не одной.

Проекты домов с подвалом, цоколем, цокольным этажом

Если вам необходимо помещение для хранения продуктов, небольшое техническое помещение, склад или участок для отдыха с семьей и друзьями – задумайтесь о доме с подвалом.

Сегодня проекты домов с подвалом – это не просто жилье с дополнительным необустроенным помещением. Мы предлагаем разные варианты применения подвала по вашим пожеланиям. На цокольном этаже вы сможете даже создать мини-тренажёрный зал или обустроить мастерскую для творческих свершений!

Для нас неважны площадь участка или количество этажей, в нашем каталоге есть проекты как для коттеджей с одним этажом, так и проекты двухэтажных домов с подвалом. Подвальное помещение может быть расположено под всем домом или под определенной частью. Наши специалисты оценят возможности участка и посоветуют, насколько рационально вкладываться в оборудование подвала. В каталоге есть много проектов с посадкой дома на склоне. Проекты одноэтажных домов с подвалом помогут сэкономить жилую площадь и освободить место в комнатах. А погреб станет идеальным помещением для хранения продуктов.

Для тех, кто хочет обустроить и использовать свободное пространство участка полностью, подойдет вариант проекта дома с подвалом и гаражом. Но стоит учесть, что строительство цокольного этажа займет дополнительное время. В каталоге вы сможете найти и проекты домов с цоколем и мансардой. Подвальное помещение добавит вашему дому вместительности и станет заделом для оборудования роскошной бильярдной или сауны, места для отдыха или просто удобным помещением для хранения вещей не первой необходимости.

Подробнее…

Новинка

Проект двухэтажного дома LK&1430 в современном стиле с подвалом и гаражом для парковки 2 автомобилей

4 623 BYN

Новинка

Проект двухэтажного дома LK&1428 в современном стиле с подвалом

2 313 BYN

Проект дома LK&1382 одноквартирного, одноэтажного с жилой мансардой, подвалом и гаражом для парковки 2 авто

2 313 BYN

Проект дома LK&1359 одноквартирного двухэтажного в современном стиле с подвалом и гаражом для парковки 2 авто

5 550 BYN

Проект двухэтажного дома LK&1327 с гаражом для парковки 2 авто

6 933 BYN

Проект дома LK&1318 одноквартирного, двухэтажного с подвалом и гаражом для парковки 2 авто

3 885 BYN

Проект двухэтажного дома LK&1312 в современном стиле с подвалом

6 471 BYN

Проект двухэтажного дома LK&1308 с подвалом и гаражом для парковки 2 авто

3 468 BYN

Проект дома одноквартирного LK&1304, одноэтажного с мансардой, подвалом и гаражом для парковки 2 авто

3 468 BYN

Проект двухэтажного коттеджа LK&1299 с подвалом и гаражом для парковки 2 авто

2 124 BYN

Проект дома одноквартирного LK&1297, одноэтажного с мансардой и подвалом

1 620 BYN

Проект одноквартирного двухэтажного дома LK&1288 с бассейном и гаражом для парковки 1 авто в современном стиле

2 541 BYN

Проект двухэтажного коттеджа LK&1276 с подвалом и гаражом для парковки 2 авто

2 541 BYN

Проект одноквартирного, одноэтажного дома с подвалом LK&1271

1 803 BYN

Проект двухэтажного дома LK&1255 с подвалом и гаражом для парковки 2 авто

3 468 BYN

Проект дома LK&1245 одноквартирного, двухэтажного с подвалом и гаражом для парковки 2 авто

3 885 BYN

Проект дома одноквартирного LK&1223 в стиле модерн с подвалом и гаражом для парковки 4 автомобилей

8 784 BYN

Проект дома LK&1210 одноквартирного, двухэтажного с подвалом и гаражом для парковки 2 авто

3 885 BYN

Проект дома одноквартирного, двухэтажного LK&1204 с подвалом и гаражом для парковки 3 автомобилей

2 034 BYN

Проект двухэтажного дома LK&1200 с подвалом и гаражом для парковки 8 авто

3 003 BYN

Проект одноквартирного, двухэтажного дома LK&1170 с подвалом

2 313 BYN

Проект одноквартирного, двухэтажного дома LK&1164 с подвалом и гаражом на 2 авто

2 541 BYN

Проект одноквартирного, одноэтажного дома LK&1158 с жилой мансардой, отдельно стоящим бассейном и гаражом для парковки 2 авто.

4 161 BYN

Проект LK&1155 двухэтажного дома с подвалом и гаражом на 2 авто

5 550 BYN

На пьедестале: 7 зданий на возвышении

Архитектура нуждается в поддержке. От клиентов, которые руководят разработкой проекта, до сырья для его строительства, все здания требуют явной или скрытой, нематериальной или материальной основы для реализации. Цоколь, основание или платформа, на которые может опираться колонна, опора, артефакт или вся конструкция, является одним из наиболее важных элементов композиции здания и, возможно, всей архитектуры. Согласно книге Готфрида Земпера 1851 года, постамент вместе с очагом, крышей и стеной был назван одним из четырех основных элементов общественного развития архитектуры.

Цоколь, безусловно, остался жизненно важным для архитектуры, как показано в следующем сборнике современных проектов. Эти примеры показывают, как цоколь может служить как основанием, из которого выходит конструкция, так и визуальным разграничением между землей или ландшафтом и фигурой здания. Хотя на первый взгляд цоколь не всегда является заметной особенностью, он становится пьедесталом, на котором здания занимают перформативную выставочную позицию.

Новый дом на ферме Walk Barn от Charles Barclay Architect, Саффолк, Великобритания

Этот обшитый черным деревом дом на выходные в Саффолке, Англия, стоит на постаменте из красного кирпича на ветреной равнине.Стеклянное остекление и бетонные полы добавляют прохладной современной отделки, а цоколь перекликается с традиционными сельскими домами этого региона.

Maison au Jeurs by Lacroix Chessex, Триент, Швейцария

Этот швейцарский дом был вдохновлен горнолыжными шале окружающего региона, но вводит объемное разделение пространства в традиционную типологию. Основание каменного минерального пьедестала выступает над прилегающим склоном холма, который выдвигается из-под и увенчан фанерой из темного дерева, которая поддерживает структуру в пространстве.

Hoopers Island Residence от David Jameson Architect, Черч-Крик, Мэриленд, США

Этот частный дом, расположенный на острове в Чесапикском заливе, на высоте всего три фута над уровнем моря, подверженной наводнениям, требовалось зонировать, чтобы поднять дом на три фута выше отметки наводнения. Это было достигнуто с помощью цоколя из бетонной кладки, который перекликается с обычными рыбацкими лачугами.Плинтус позволил некоторым элементам, таким как бассейн и летний душ, стать самостоятельными объектами.

Villa Abborrkroken i Överby от Джона Роберта Ниллсона Arkitektkontor, Норвегия

Этот дом на скалистом склоне холма с видом на реку в Норвегии стоит на бетонном цокольном фундаменте, покрытом известняком, который составляет непрерывную основу как для внешних террас, так и для внутренних жилых помещений.Входной фасад представляет собой монолитную черную массу, перемежающуюся единственной дверной коробкой, а остальные стороны имеют стеклянное остекление, утопленное в известняковую плиту основания.

Lake Hawea Courtyard House от Glamuzina Paterson Architects, Отаго, Новая Зеландия

Низко опущенная форма этого частного дома с бункерами отступает в ландшафт как защита от элементов, но утопленный бетонный цоколь привлекает внимание к связи здания с землей и его положению в качестве объекта в этом суровом контексте.

Студия композитора от Johnsen Schmailing Architects, Берлингтон, Висконсин, США

Это небольшое и простое сооружение представляет собой загородную студию для музыканта. Бетонный цоколь для хранения, вырезанный в склоне холма, выступает в качестве основы конструкции, в то время как обветренная стальная оболочка покрывает стены, а два больших оконных проема обеспечивают доступ с обеих сторон.

Офис продаж и управления жилищным комплексом Sol de Rojales by Esculpire el Aire / José Ángel Ruis Cáceres, Рохалес, Испания

Основной белый объем этого офиса продаж акцентирован хроматическими полосами разного цвета, которые действуют как защитные ставни, а пандус у входа обеспечивает доступ в пространство.Утопленный бетонный пьедестал поднимает этот объем над землей и выделяет главный вход в офис.

Как построить сарай на склоне | Блог

При строительстве садового сарая всегда лучше размещать его на ровной поверхности. Однако, если у вас нет такой возможности, есть много разных способов решить эту проблему.

Строительство сарая на неровной земле может вызвать проблемы в процессе установки, поэтому самый простой способ исправить это — установить уровень на основание сарая !

Два популярных варианта: фундаментные блоки или строительство небольшой подпорной стены .Оба эти решения решат проблему расположения садовой постройки на неровной поверхности.

Посмотрите, как работают оба этих метода, ниже!

Неровный грунт

Строительство сарая или другой садовой постройки может вызвать проблемы в процессе установки. Неровная земля включает холмы, почву, траву и все остальное, что не считается устойчивым и ровным.

Расположение

Местоположение важно; вы хотите найти ровное безопасное место для постройки сарая на .Если у вас только неровная поверхность, есть способы решить эту проблему.

Небольшие склоны

Можно построить основание сарая на небольшом уклоне. Вы можете использовать различные методы, чтобы построить ровное основание, подходящее для вашего садового сооружения. Если вы хотите создать платформу уровня, вам нужно сделать все на уровне земли, некоторые способы сделать это включают фундаментные блоки и подпорные стены.

Когда вы строите основание навеса, самый простой способ убедиться, что он ровный, — это использовать уровень веревки (также известный как веревочная линия) .Если вы не можете получить доступ к спиртовому уровню или область для проверки слишком велика, это отличный компромисс. Для этого нужно взять кусок веревки и натянуть его на стену или блоки, составляющие бокс (или «края») или предлагаемую вами базовую площадку. Струнная линия даст вам идеальный градиент между двумя точками . Так что, если земля слишком высока или слишком низка в любой точке, вы можете выровнять ее.

Для получения дополнительной информации об уровнях земли вы всегда можете обратиться за советом к профессиональному строителю.А пока подумайте, как найти лучшее место для садового сарая.

Основание на склоне

Плоский грунт — не всегда вариант при строительстве сарая . Однако лучший вариант — всегда располагать базу на ровном месте.

Строить на склоне легко, если все сделано правильно. А оценка земли — отличный способ проверить, является ли территория, на которой вы собираетесь строить свою базу, приемлемым участком земли.

Высота

При возведении подпорной стены существует ограничение по высоте.Если ваша стена будет выше 1 метра, вам потребуется разрешение на строительство.

Высота фундаментных блоков зависит от ровной поверхности земли. Однако, если это большой уклон, лучшим вариантом будет установка подпорной стены.

Столбы

Деревянные столбы также являются очень популярной отправной точкой для подпорной стены. Вместо деревянных блоков некоторые предпочитают строить подпорную стену с использованием деревянных столбов.

Но их используют не только для строительства подпорной стены! При строительстве с фундаментными блоками можно использовать деревянные столбы, чтобы проверить, выровнены ли они.

Фундаменты

При выравнивании базы на склоне доступно несколько различных типов фундаментов. Хотя заливка бетонных оснований необходима, это необходимо для создания основы для прочной или пригодной для жилья конструкции.

Заграждение от сорняков также является важным элементом. После перекопки и выравнивания неровной земли установите барьер от сорняков, чтобы сорняки не попали в сарай наверху. Это важно, потому что после того, как база будет построена и сквозь нее прорастут любые сорняки, вы не сможете решить эту проблему, не сняв свой сарай, чтобы добраться до области ниже.Они также могут вызвать гниение.

Гравийное основание , также известное как гравийное основание , является альтернативой грунту. Вы можете разместить гравийные подушки по краям предлагаемого основания или использовать фундамент из экобаза и засыпать его гравием или мелкой галькой.

Отличным вариантом основания всегда является бетонное основание. Это прочный и постоянный , что означает, что ваш сарай не сдвинется с места, когда он будет построен. Это также отличный вариант, если вам нужна база, не нуждающаяся в обслуживании.Вы можете построить этот фундамент, так как вам нужно создать идеальную высоту для вас и выровнять любую область.

Другая форма основания — периметр фундамента . Это касается примерно твердого бетона на внешней части вашего основания, что создает устойчивость, а также обеспечивает защиту от таких вещей, как почвенная влага. Затем вы можете выкопать фундамент внутри и засыпать его землей или гравием, как указано выше. Это застроенный фундамент , который может соответствовать любой высоте, которая вам нужна.

Пиломатериалы и пиломатериалы, обработанные под давлением

Пиломатериалы, также известные как древесина, также могут обрабатываться под давлением. Обработка давлением включает введение химикатов и консервантов в древесину в вакууме. Таким образом, они проникают намного глубже, чем при обычной обработке окунанием или нанесении краски на дерево.

Пиломатериалы, не прошедшие обработку под давлением все еще служат, однако вам нужно будет обрабатывать их самостоятельно один раз в год, чтобы помочь с обслуживанием. В конечном итоге пиломатериалы, обработанные под давлением, являются лучшим вариантом, но техническое обслуживание по-прежнему остается ключевым.

Фундаментные блоки

Фундаментные блоки — хорошее и простое решение для наклонной поверхности, поскольку вы можете добавлять и удалять блоки по высоте, которая вам нужна.

Это отличный способ создать прочный фундамент, и вы сможете исправить разницу в высоте вашего садового сарая. Это даже отличный вариант для крутых склонов и помогает создать ровную поверхность.

Вот что вам понадобится:

Блоки для каменной кладки
Измерительная лента
Лопата
Деревянные доски из обработанной древесины
Столбы для разметки
Гравийный гравий

Как построить горизонтальный навес

, используя фундаментные блоки

Шаг 1 : Начните с измерения пространства для основания сарая.Вы можете использовать столбцы, чтобы отметить пространство , и строку строки, чтобы держать их в строке.

Шаг 2: Выкопайте верхний слой, чтобы сделать вашу землю как можно более ровной, оставляя почву внизу незащищенной. Убедитесь, что вы удалили излишки почвы и отмерьте четыре ряда блоков . Это поможет сохранить равномерное распределение веса.

Шаг 3 : Вам нужно выкопать на два дюйма шире, , чем блоки, а затем на шесть дюймов глубиной минимум.Заполните яму мелким гравием , это выровняет поверхность и создаст ровное пространство для работы.

Шаг 4 : Поместите деревянные доски вдоль блоков, которые вы разместили. Поднимитесь к ним на уровень. Это поможет определить, насколько они плоские. При необходимости вы всегда можете добавить или удалить бетонные блоки.

Шаг 5 : Как только это будет сделано и вы будете уверены, что земля ровная, вы можете начать строить основание навеса наверху.Начиная с одной стороны, прикрутите основание к деревянным панелям. Теперь у вас есть прочная основа для постройки сарая!

Подпорная стенка

Подпорная стена — идеальное решение для строительства на пологих склонах . Для этого метода вы будете врезаться в склон и создавать ровную платформу, в то время как более крутой грунт удерживается подпорной стенкой. Это лучший способ построить навес на более крутом грунте, например на холме.

Это простой метод, который под силу даже строителям-любителям!

Вот что вам понадобится:

Лопата
Тачка
Строительные кирпичи или блоки
Цемент
Стеновое решение

Как построить ровное основание сарая с подпорной стеной

Шаг 1 : Начните с выкапывания почвы со склона , чтобы создать ровную поверхность, это поможет сделать землю ровной.Затем вы можете сбалансировать место, где вы срезали, и заполнить его, используя дополнительную землю, которую вы выкопали. Это поможет построить площадку для сарая.

Шаг 2 : Уплотните почву или используйте гравий для создания ровной платформы. Если вы используете гравий, его также необходимо утрамбовать.

Совет: если вы засыпаете его гравием, используйте фильтровальную ткань, чтобы предотвратить обратное падение почвы.

Шаг 3 : Рассмотрите возможность установки дренажной трубы, это профилактическая мера что позволяет воде красиво стекать со стены.

Шаг 4 : Начните строить стену. Вы можете использовать нить , чтобы провести вдоль стороны блоков, чтобы убедиться, что вы создаете прямую линию.

Если вы хотите создать дизайн стен или планируете построить большую стену на крутом склоне, рекомендуется обратиться за профессиональной консультацией к опытному строителю. Они также могут дать вам совет относительно устойчивости грунта и вашей базовой конструкции.

Стеновое решение — это решение, которое помогает сделать стену влагонепроницаемой.Это не дает воде повредить построенную вами стену, что в конечном итоге может привести к ее падению. Также в этом поможет дренажная труба.

Полезные советы

Тип основания важен для конструкции вашего сада. Те же правила применяются к срубам и другим типам уличных построек.

Лучше всего строить сарай на прочном и долговечном основании . Если вы когда-нибудь не уверены, имеет ли ваша база уклон или нет, просто помните, что всегда лучше иметь ровную базу.Даже небольшие уклоны могут вызвать проблемы.

Также важен тип используемого фундамента. Фундамент из гравия или мелкого гравия отлично подходит, как подпорная стена, так и фундаментные блоки. Все они могут помочь сохранить компактность грунта и уровень фундамента. И гравийный фундамент, и мелкий гравий являются прочными основаниями. Идеально для вас!

Дополнительные советы!

Разместите сарай на расстоянии от подпорной стены , это поможет вам обходить сарай, когда это необходимо, и создаст доступ для людей, которые смогут обслуживать все стороны.
Не забудьте позвонить по номеру и узнать у местного органа власти о любых правилах планирования. Лучше сделать это до начала работы, чтобы убедиться, что вы не нарушаете законы о планировании или строительные нормы . Это также поможет проверить, нужно ли вам разрешение на строительство.

И как только вы выровняете или застроите свой склон, вы можете делать покупки из нашего ассортимента деревянных навесов, нажав кнопку ниже!

Магазин Apex Workshops

Часто задаваемые вопросы

Да, на максимально возможном уровне.Без ровного основания вы можете столкнуться с проблемами при установке садового сарая.

Да, но для этого потребуются земляные работы и либо фундаментные блоки, либо подпорная стена. Блоки фундамента отлично подходят для крутых склонов, в то время как подпорная стена лучше всего подходит для пологих склонов.

Строительство сарая на неровной или неровной земле может привести к тому, что вы не сможете построить сарай должным образом.

Крыша может не сидеть ровно, в то время как древесина может начать трескаться. Всегда следите за тем, чтобы у вас была ровная основа и прочный фундамент!

Уклон

, балки опор и цоколя в проекте фундамента

Опоры и балки цоколя

После того, как вы определили, что ваша строительная площадка имеет надлежащий уклон, следующим шагом будет строительство фундамента.При проектировании хорошего фундамента необходимо учитывать, где будет располагаться здание и как обеспечить его долговечность.

В строительных проектах, где требуется прочный фундамент, конструкция фундамента может включать опоры, закрепляемые в земле. В архитектуре опора представляет собой большую вертикальную несущую опору, часто сделанную из железобетона. Его вбивают в землю, чтобы поддержать вышеупомянутую конструкцию. Когда опоры находятся на месте, поверх них могут быть размещены горизонтальные опорные конструкции, называемые балками.

А теперь немного о технических моментах. Область, где вершины опор соединяются с надстройкой или частью здания, возвышающейся над уровнем фундамента, называется цоколем . На уровне цоколя сооружается первая горизонтальная балка или серия балок. Эти балки называются балками цоколя , потому что они располагаются на уровне цоколя первого этажа. Они служат связующим звеном и пролегают через вершины опор. Балки цоколя обычно располагаются немного выше уровня земли, потому что вы хотите, чтобы основание первого этажа вашей конструкции было немного выше, чем земля вокруг него.Тогда балки цоколя будут принимать на себя нагрузку от возведенных на них стен.

Итак, теперь вы знаете немного больше о фондах и о том, как они строятся. В следующий раз, когда у вас будет возможность, спуститесь в подвал, чтобы посмотреть, как был построен ваш дом. Или найдите минутку, чтобы понаблюдать за людьми, работающими на новой строительной площадке. Можете ли вы сказать, выравнивают ли они землю или устанавливают опоры? Вы можете определить балку цоколя?

Резюме урока

Фундамент является важным базовым слоем здания и поддерживает всю конструкцию над ним.Чтобы фундамент был прочным и сухим, земля вокруг него должна иметь уклон. Уровень — это земля с небольшим уклоном в сторону от фундамента сооружения. Сорт позволяет гравитации отводить дождевую воду, чтобы она не просачивалась в фундамент.

Некоторые фундаменты построены с использованием опор , вертикальных опорных конструкций, вбитых в землю для поддержки веса здания. Один из методов строительства вышеупомянутого здания — использовать горизонтальные балки через опоры.Область, где вершины опор соединяются с надстройкой , или часть здания, которая возвышается над фундаментом, называется цоколем , и именно здесь укладываются первые балки или серия балок. Эти балки называются балками цоколя , потому что они находятся на уровне цоколя первого этажа.

Идеальная высота плинтуса для вашего дома!

Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL, ведущей консалтинговой фирмы в области дизайна, имеющей сильное национальное присутствие.Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.

В архитектуре цоколь — это основание или платформа, на которой опирается колонна или конструкция, и обычно он возводится сразу над уровнем земли и сразу после фундамента.Он приподнимает пол над уровнем земли и тем самым предотвращает попадание поверхностных вод в здание.

Выбор идеальной высоты цоколя для дома зависит от различных причин. Высота цоколя предусмотрена, в основном, для защиты надстройки от сырости, которая может просачиваться из-за прямого контакта с уровня земли. Верх цоколя покрыт гидроизоляционным слоем, который является дополнительной защитой от сырости.

Высота цоколя также предотвращает попадание ливневой воды или переливающегося дренажа в здание в случае сильного дождя.Если уровень земли ниже уровня прилегающей дороги и если под дорогой общего пользования, примыкающей к вашему участку, нет общественных сточных вод, вы не сможете отводить ливневую воду с вашего участка во время дождя. Вода будет собираться на участке, и земля будет оставаться под водой до тех пор, пока вода не высохнет. Следовательно, при любых обстоятельствах участок должен располагаться на высоте не менее 6 дюймов или 150 мм над уровнем дороги. Также желательно, чтобы земля имела уклон вниз к дороге, чтобы вода стекала быстро.Поэтому уровень цоколя также должен быть предусмотрен соответственно, т.е. минимум на 1’-6 дюймов или 450 мм над конечным уровнем земли. Лучше, если он будет на высоте 600-900 мм над уровнем готовой земли.

Также прочтите: Что такое несущая структурная система?

Иногда на загруженных дорогах муниципалитет ремонтирует дороги каждые 3-5 лет. В таких случаях за определенный период уровень дороги может значительно повыситься и даже на 300 мм, то есть на 1 фут. Поэтому рекомендуется, чтобы уровень участка был как минимум на 1 фут или 300 мм выше, чтобы при уровне дороги поднимается, вы не столкнетесь с проблемой.Таким образом, цоколь будет иметь высоту заполнения + минимум 450 или от 600 до 900 мм.

Высота цоколя включает стену цоколя и балку цоколя в зависимости от высоты цоколя, заполненную уплотненным грунтом. Конструируется балка цоколя, которая подпирает уровень цоколя. то есть на основание, чтобы принять нагрузку от стен и передать ее на опоры и далее на твердые слои.

Функции цоколя :

Предусмотренная балка цоколя может передавать нагрузку от надстройки на фундамент.
Может обеспечить дом влагонепроницаемым покрытием для предотвращения сырости.
Может поддерживать засыпку земли в качестве подпорной стены.
Использование цоколя в доме также может улучшить эстетический вид здания.

Также читайте:

Что такое рама с конструкционной системой стен со сдвигом?

Могу ли я построить свой дом без маржи?

Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL — ведущая консалтинговая фирма по дизайну, имеющая сильное национальное присутствие. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Бернардо Бадер садится на лиственничный дом над бетонным цоколем в австрийских горах

Этот деревянный дом от Bernardo Bader Architects, кажется, возвышается на сваях над массивный бетонный фундамент в гористом регионе Форарльберг в Австрии.

Haus am Stürcherwald находится на высоте 1000 метров над уровнем моря в деревне Латернс и был спроектирован так, чтобы напоминать сельские дома Вальзера, которые населяют этот район.

Многие из этих традиционных многоэтажных и часто деревянных домов имеют скатные крыши с крытыми балконами. Дизайн Бадера представляет собой современный взгляд на этот стиль с использованием ламелей из лиственницы и остроконечной крыши.

Архитектор и его студия хотели уменьшить влияние на окружающий ландшафт, что было достигнуто за счет простого прямоугольного корпуса дома.

Вид сбоку на здание обманчив, так как он скрывает истинный масштаб здания, поскольку кажется, что он сидит на сваях на наклонной поверхности.

Земельный участок был признан непригодным из-за его расположения на склоне холма между двумя участками извилистой горной дороги. Однако, добавив бетонный фундамент для выравнивания площади, архитекторы смогли максимально использовать сельские виды.

В вытянутой прямолинейной форме дома предусмотрено девять больших окон на уровне земли, которые выходят в окружающие леса.

Основная часть здания опирается на бетонный блок, его края свисают.

Вертикальные деревянные балки проходят вдоль фасада, имитируя балконы традиционных домов Вальзера и создавая впечатление поддерживающих свай.

Студия заявила, что ее тонкое вмешательство является доказательством эффективного «возрождения традиционных типов зданий без использования клише классических лесных домов».

Интерьер дома полностью облицован теми же панелями из лиственницы, что и снаружи, хотя архитекторы предпочли здесь строганные, а не шлифованные поверхности.

Жилые помещения расположены на двух верхних этажах дома, в то время как частичный подвал, расположенный внутри бетонного цоколя, предлагает хозяйственные помещения.

Вход с первого этажа переходит в двухуровневую кухню-гостиную открытой планировки. Помещение с окнами открыто до самой крыши. Галереи, идущие вдоль одной стороны верхнего этажа, выходят на жилую зону.

Окна охватывают торцы здания, позволяя естественному свету заливать жилую зону, чтобы максимально использовать солнечный свет, проходящий по дому в течение дня.

На верхнем этаже две спальни с обшитыми глиной стенами, а также ванные комнаты.

Ставнями можно скрыть окна на верхнем уровне, создавая единый фасад с реечным лиственником в задней части дома.

Форма Haus am Stürcherwald характерна для стиля практики, с похожими проектами, включая дом из черненого дерева, стоящий на берегу небольшого ручья в Лохау, и шале из сосны и ели в Фонтанелле.

Бернардо Бадер завершает строительство крошечной деревянной часовни с остроконечной деревянной крышей в западной Австрии

Фотография сделана Густавом Виллетом

Кредиты проекта:

Архитектура: Bernardo Bader Architects
Команда: Филипп Бехтер, Иоахим Амброзиг
Менеджер объекта и визуализация: Юрген Халлер
Инженер-конструктор: Merz Kley Partner

Устройство фундамента на наклонной площадке

Фундамент — важная часть конструкции, поскольку он передает все нагрузки от конструкции на почву и обеспечивает устойчивость конструкции.Фундамент с большей глубиной способен оказывать боковую поддержку, противостоять силам и нести огромную нагрузку. Однако есть некоторые факторы почвы и грунтовые условия, которые влияют на глубину фундамента. В их числе:

Несущая способность почвы

Допустимая несущая способность почвы влияет на глубину фундамента. Значит, нужно улучшить почву или увеличить глубину фундамента.

Изменение глиняных материалов

Для участка, где больше глины, изменения в глинистых материалах, такие как усадка и набухание частиц, происходят из-за сезонных погодных изменений.Очень важно определить зоны, в которых это происходит, и выполнить проходку фундамента под ними.

Защита от замерзания

Это происходит на участках с мелким песком и илом. В этом случае необходимо построить фундамент для проникновения в зону.

Максимальная глубина очистки

При строительстве фундаментов мостов и опор необходимо учитывать глубину размыва.Глубина фундамента должна быть меньше глубины промывки.

Общий фонд

Обычно, когда фундамент считается ниже естественного уровня земли, он проникает на минимальную глубину 0,5 м. Таким образом, проникновение должно выходить за пределы глубины засыпки, если площадка является засыпной.

Фундамент под откос

Строительство на наклонной поверхности сопряжено со своими особенностями и проблемами, хотя при завершении строительства оно дает завидные преимущества.Владелец будет наслаждаться видами, ландшафтным дизайном, естественным освещением, уединением и пространством. Это объясняет, почему одни из самых желанных домов в мире построены на склонах. Однако для этого требуются сложные фундаментные системы, которые отнимают много времени на строительство и приводят к дополнительным затратам. Стоимость часто превышает стоимость целого дома на ровной поверхности. Это требует более конкретных, более глубоких земляных работ путем специальных земляных работ или взрывных работ, подпорных стен или террас и специальных решений для дренажных и септических систем, чтобы гарантировать, что дом соответствует нормам и безопасен для проживания.

[ПРОЧИТАЙТЕ: Общие меры безопасности на строительных площадках]

Как построить фундамент на наклонной поверхности

Двумя методами, используемыми при строительстве фундамента на наклонной площадке, являются метод насыпи и насыпь или использование свай.

Метод насыпи и насыпи
Это процесс вырезания ровного постамента на наклонном участке, чтобы построить дом, который в основном предназначен для использования на ровном участке.Грунт, вырезанный из банка, резервируется для того, чтобы его можно было вернуть, чтобы покрыть уровни на нижнем крае.
Как отмечалось ранее, уклон земли и требование, чтобы фундамент находился в первоначальном грунте, увеличивают затраты на фундамент.
Необходимо будет предусмотреть, чтобы надземный уровень внутри здания был доведен до предлагаемого внешнего уровня почвы в пределах 600 мм, чтобы уравновесить давление на стены, если грунт накапливается на нижней или застроенной секции. нового дома.
Использование ила

Использование свай является альтернативой вырубке склона, когда дом поднимается с помощью крана на опорные деревянные или стальные колонны. Это может быть гораздо более рентабельный метод, чем вырезать и насыпать. Это может открыть массу возможностей для размещения дома, например, застройки над деревьями или водой.

Рекомендация по устройству фундамента на наклонном грунте

При устройстве фундамента на грунте с уклоном расстояние от края основания до поверхности грунта принимают равным:

Расстояние от нижнего края подошвы до наклонной поверхности не должно быть менее 1 м для грунта и 60 см для скал.
90 см для почвы
Линия, проведенная под углом 30 градусов к основанию фундамента, должна быть параллельна наклону земли. Это означает, что эти линии не должны пересекаться друг с другом.

Защита цоколя от сырости

Попадание воды в здание является поводом для беспокойства из-за повреждений, нанесенных внутренним помещениям, а также из-за того, что оно является основным источником влажности внутри. Эта сырость не только сокращает срок службы здания, но также является причиной роста грибка и связанных с ним проблем со здоровьем .

Первое, что приходит на ум, когда слышит о проникновении воды в здание, — это крыша, и это самая большая проблема для любого, кто живет в отдельном здании. Те, кто живет в квартирах, избавлены от этого беспокойства (кроме тех, кто на самом верху). Имея опыт ремонта кровли, этот вопрос в значительной степени был взят под контроль. Однако есть и другие области, которые оказывают меньшее воздействие, но все же вредны из-за возникших проблем. Место, которое мы обсудим в этой статье, — это попадание воды на уровне пола, с которым мы столкнулись при проведении домашнего осмотра.Эта проблема существует как в квартирах, так и в отдельных домах / виллах. Сначала обсудим проблемы, существующие в индивидуальных домах и виллах, а затем перейдем к квартирам.

Можно отметить, что такие места, как « chajjas » или навесы, также являются точками утечки воды и сырости стен, с которыми мы сталкиваемся при проведении домашнего осмотра; однако, поскольку причины этого кажутся очевидными, с этим легче справиться. Попадание влаги на цоколь менее понятно и здесь рассматривается.

Ваш дом может проверить профессионал для анализа первопричин любых влажных пятен.

Отдельные дома / виллы:

В доме, построенном индивидуально, Подрядчик обычно сообщает, что высота цоколя или высота пола выше окружающую землю снаружи поддерживать примерно на полметра выше; это основано на опыте, а также в соответствии с правилами. Следовательно, это обычно делается правильно, тогда как на виллах эта хорошая практика обычно не соблюдается.Копируя архитектурный стиль США и некоторых европейских стран, создавая французское окно, через которое человек мог бы выйти из гостиной в сад, уровень пола обычно остается таким же, как и земля снаружи. Здесь забывают, что по всему зданию должен быть дренаж, чтобы грунтовые воды не попадали на пол.

В дополнение к вышеупомянутой проблеме во время осмотра дома было замечено, что часто отсутствует защита цоколя для предотвращения эрозии почвы или скопления воды на стене снаружи (см. Изображение 1 ).Под цоколем мы понимаем область кладки от уровня земли снаружи до уровня пола. Защита цоколя (защита земли, непосредственно примыкающей к зданию) требуется для предотвращения / уменьшения просачивания воды в землю, достигающей стены цоколя и подъема на уровень пола за счет капиллярного действия. Защита цоколя обычно выполняется путем заливки ровного цементобетона толщиной примерно 75-100 мм по краю здания.

Изображение 1 : Садоводство и полив за пределами здания без защиты цоколя приводит к попаданию воды в здание через каменную стену.

Это просачивание воды могло вызвать сырость в стене, и мы обнаружили, что это обычная проблема на многих виллах, где проводился домашний осмотр.

Квартиры

Причиной сырости пола в квартирах является наклон балкона, который иногда делается неправильно. Вода вместо того, чтобы течь к напольному сифону, движется к стенам вокруг балкона. Эта вода застаивается у стены и через какое-то время высыхает, иначе ее можно будет вытереть.Однако, когда между плиткой пола и стенами есть зазоры (см. Изображение 2), вода попадет в кладку и сделает стену влажной. Герметизация таких стыков на балконе является эквивалентом защиты цоколя, которую мы видели на первом этаже виллы / независимого дома.

Изображение 2 : Стык между стеной и полом на балконе показывает зазор, через который может проникнуть вода.

видео-инструкция по монтажу своими руками, цена, фото

Особенности проектирования домов на склонах

Некоторые примеры проектов

Скандинавский вариант

Двухэтажный дом с цокольным этажом

Вывод

фото, как сделать, плюсы и минусы

Проект большого котеджа со СПА зоной и цокольным этажом Дом на склоне, цена строительства под ключ

Дом с цокольным этажом (55 фото)

Проект дома на склоне с цокольным этажом: особенности постройки

Преимущества и недостатки постройки на склоне

Особенности проектирования домов с цокольным этажом на склоне некрутом

Характеристики проектов дома на крутых склонах

Особенности возведения фундамента

Особенности строительства домов на склоне

Определяемся с участком

Проекты домов с подвалом, цоколем, цокольным этажом

На пьедестале: 7 зданий на возвышении

Как построить сарай на склоне | Блог

Неровный грунт

Расположение

Небольшие склоны

Основание на склоне

Высота

Столбы

Фундаменты

Пиломатериалы и пиломатериалы, обработанные под давлением

Фундаментные блоки

Как построить горизонтальный навес

Подпорная стенка

Как построить ровное основание сарая с подпорной стеной

Полезные советы

Дополнительные советы!

, балки опор и цоколя в проекте фундамента

Опоры и балки цоколя

Резюме урока

Идеальная высота плинтуса для вашего дома!

Также прочтите: Что такое несущая структурная система?

Что такое рама с конструкционной системой стен со сдвигом?

Могу ли я построить свой дом без маржи?

Навигация по сообщениям

Еще из тем

Бернардо Бадер садится на лиственничный дом над бетонным цоколем в австрийских горах

Бернардо Бадер завершает строительство крошечной деревянной часовни с остроконечной деревянной крышей в западной Австрии

Устройство фундамента на наклонной площадке

Защита цоколя от сырости

Отдельные дома / виллы:

Квартиры

Добавить комментарий Отменить ответ
